Gerilim İzleyici

Gerilim İzleyici. Op - amp kullanılarak gerçekleştirilen diğer bir uygulama ise gerilim izleyicisi (Voltage Follover) olarak bilinir. Gerilim izleyici devreler; yüksek giriş, alçak çıkış empedansa sahip olmaları nedeniyle pek çok uygulama ve tasarımda sıklıkla kullanılırlar.

paulos
Download Presentation

Gerilim İzleyici

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

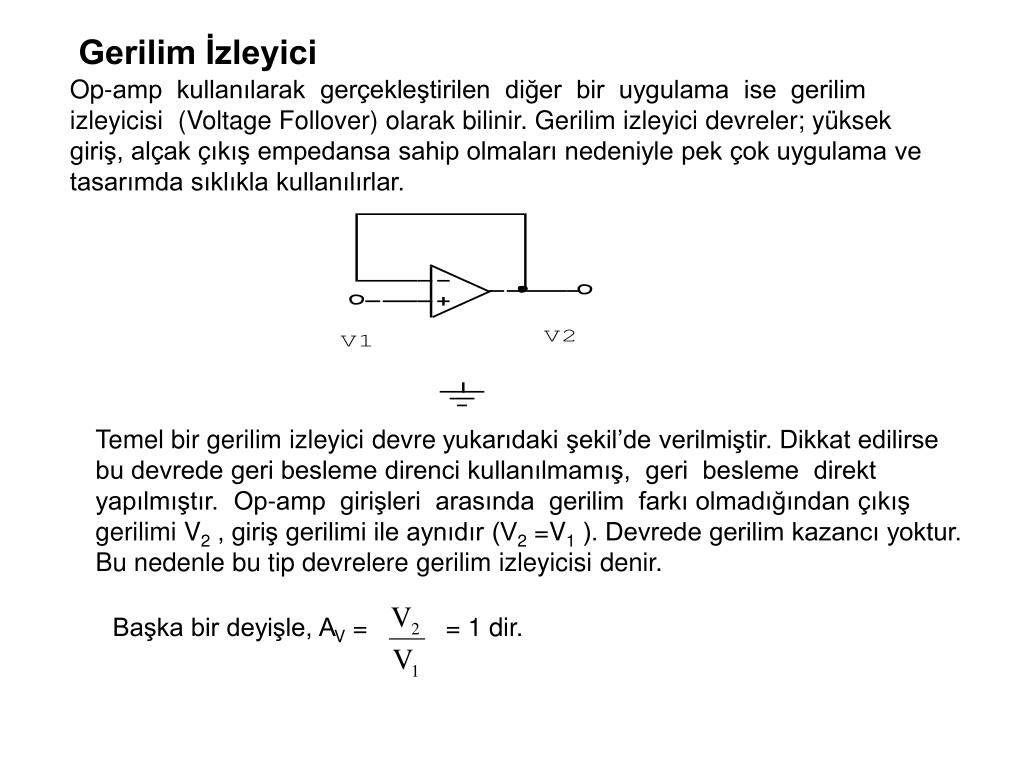

  1. Gerilim İzleyici Op-amp kullanılarak gerçekleştirilen diğer bir uygulama ise gerilim izleyicisi (Voltage Follover) olarak bilinir. Gerilim izleyici devreler; yüksek giriş, alçak çıkış empedansa sahip olmaları nedeniyle pek çok uygulama ve tasarımda sıklıkla kullanılırlar. Temel bir gerilim izleyici devre yukarıdaki şekil’de verilmiştir. Dikkat edilirse bu devrede geri besleme direnci kullanılmamış, geri besleme direkt yapılmıştır. Op-amp girişleri arasında gerilim farkı olmadığından çıkış gerilimi V2, giriş gerilimi ile aynıdır (V2=V1). Devrede gerilim kazancı yoktur. Bu nedenle bu tip devrelere gerilim izleyicisi denir. Başka bir deyişle, AV = = 1 dir.

  2. Gerilim izleyicilerinde giriş direnci çok büyük olduğu için bir önceki devreyi yüklemezler. Bu yüzden bunlara “buffer” veya “izolasyon amplifikatörü” denir. Dolayısı ile çıkış geriliminin genlik ve fazı girişle aynıdır. Aşağıdaki şekilde dc ve ac çalışma için gerilim izleyici devreleri ve çevre akımları verilmiştir. Yük akımı IL, opamp’tan çekilen akıma eşittir. V1 = V2 ve IL =

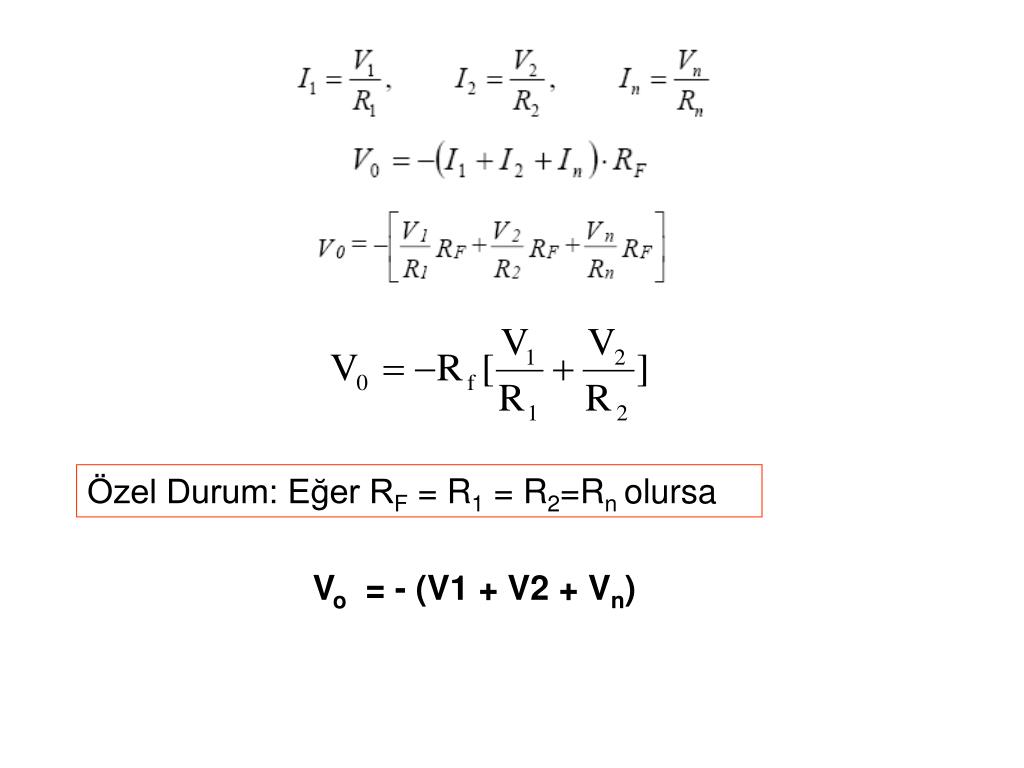

  3. Özel Durum: Eğer RF = R1 = R2=Rn olursa Vo = - (V1 + V2 + Vn)

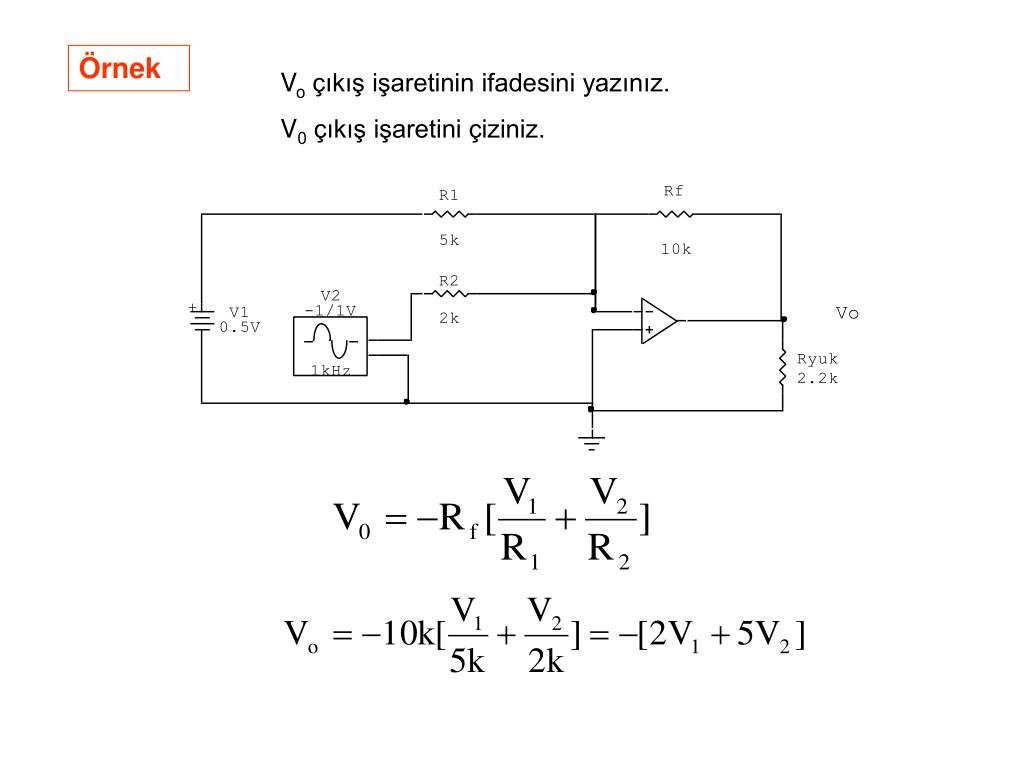

  4. Örnek Vo çıkış işaretinin ifadesini yazınız. V0 çıkış işaretini çiziniz.

  5. Örnek Şekildeki devreyi V0 = - (2V1 + 5V2 + 3 V3 ) olacak şekilde tasarlayınız olduğundan EKOK (2, 5,3) = 30kΩ = Rf

  6. -2V1 0.5V 0V 1V 0V -1V 0V -1V 5V 0V -5V -5V1 4V 0V -1V -6V V0 = - (2V1 + 5V2)

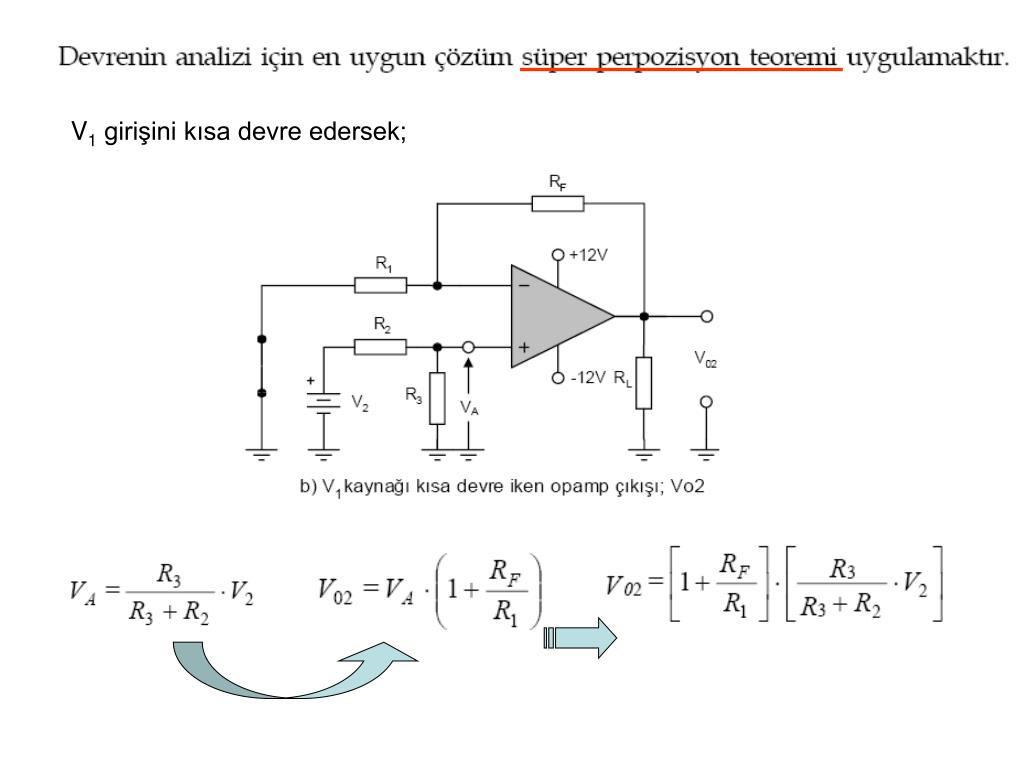

  7. V1 girişini kısa devre edersek;

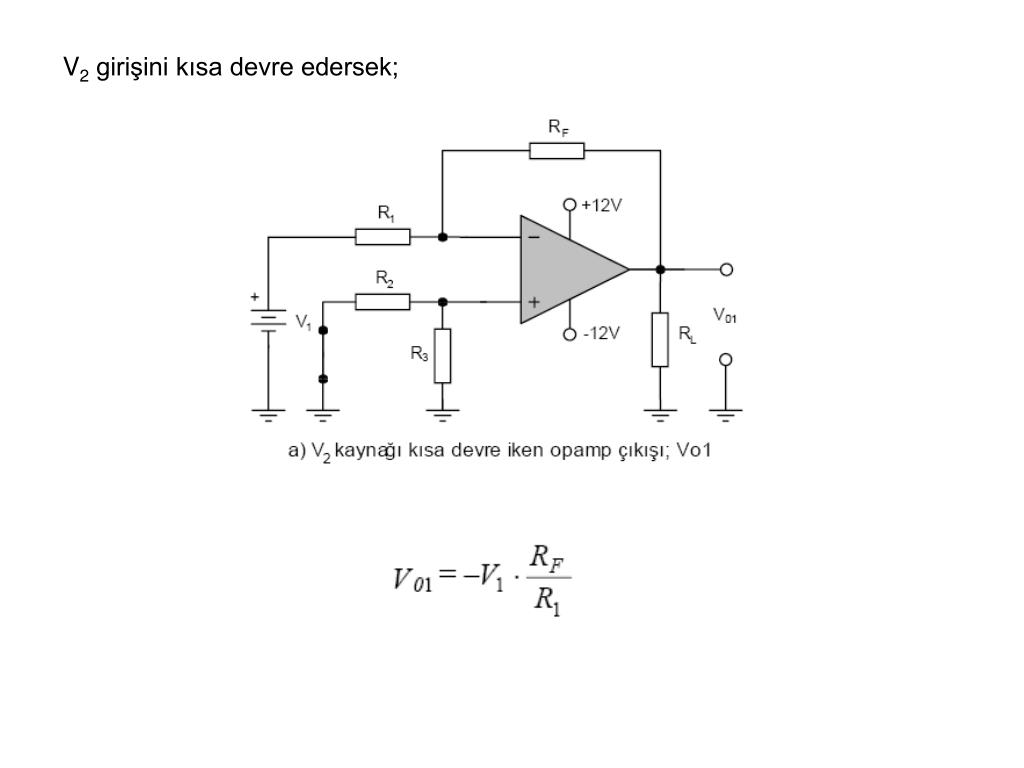

  8. V2 girişini kısa devre edersek;
