Travail proximité pièce nue sous tension

Contact avec pièce nue sous tension

Énergie électrique BT

Personne

Brûlure, électrisation, électrocution

Processus d’apparition d’un dommage
d finition du contact direct

Travail proximité pièce nue sous tension

Contact avec pièce nue sous tension

Énergie électrique BT

Personne

Brûlure, électrisation, électrocution

Définition du contact direct

Contact d’une personne avec des parties actives, c’est à dire des parties normalement sous tension

  • => 70 % des accidents
d finition d un contact indirect

Travail à proximité de masses accidentellement sous tension

Contact avec masse accidentellement sous tension

Énergie électrique BT

Personne

Brûlure, électrisation, électrocution

Définition d’un contact indirect

Contact d’une personne avec des masses portées accidentellement sous tension, à cause d’un défaut d’isolement

=> 30 % des accidents

electrisation par contact direct 1 er cas
ELECTRISATION PAR CONTACT DIRECT 1ER CAS

230 V

  • PEU FRÉQUENT (cas le plus défavorable).
  • La personne étant isolée du sol, le courant va circuler directement par la cage thoracique via le système respiratoire et cardiaque.
  • PROTECTION: La protection ne peut s’effectuer que préventivement par la mise en place de dispositifs mécaniques tels que coffrets fermés, prises à éclipses...
electrisation par contact direct 2 me cas
ELECTRISATION PAR CONTACT DIRECT 2ème CAS

230 V

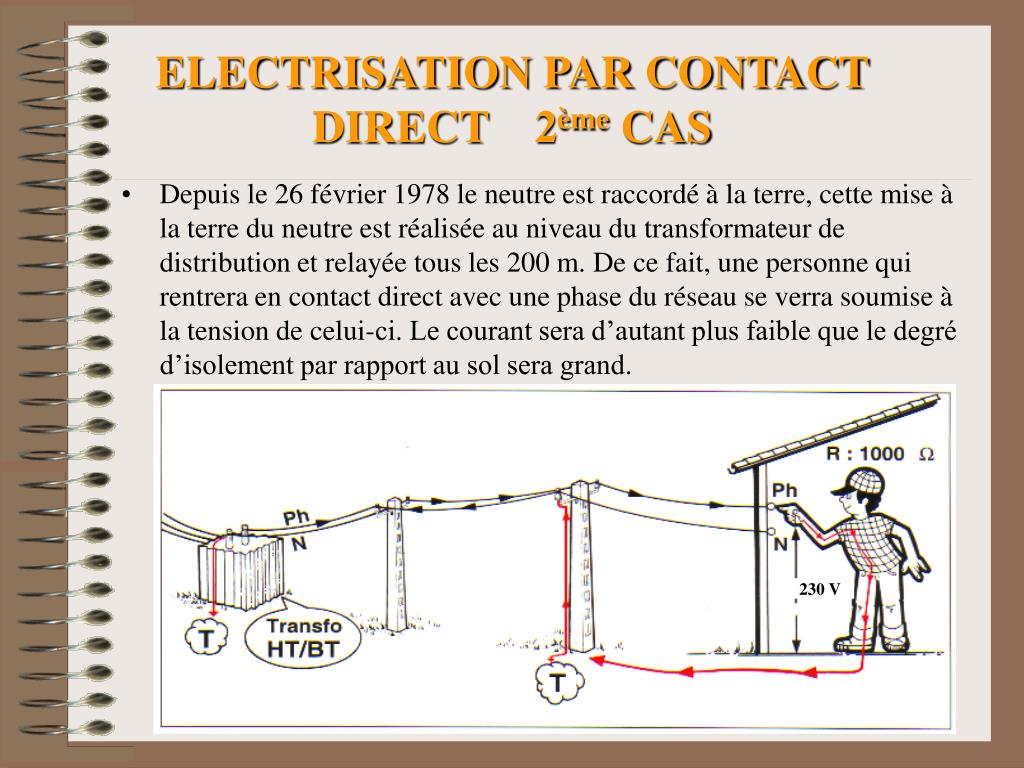

  • Depuis le 26 février 1978 le neutre est raccordé à la terre, cette mise à la terre du neutre est réalisée au niveau du transformateur de distribution et relayée tous les 200 m. De ce fait, une personne qui rentrera en contact direct avec une phase du réseau se verra soumise à la tension de celui-ci. Le courant sera d’autant plus faible que le degré d’isolement par rapport au sol sera grand.
les mesures de protection contre les contacts directs
Les mesures de protection contre les contacts directs
  • éloignement des pièces nues sous tension
    • protection collective
  • obstacles
    • protection collective
  • isolation
    • protection intrinsèque
les mesures de protection contre les contacts directs9
Les mesures de protection contre les contacts directs
  • Protection par éloignement des pièces nues sous tension,
  • Distance au dessus du sol :
    • BTA, BTB  2,3m
    • 1 000V< U <30 000V 2,5m
    • 400 000V< U< 750 000V7,9m
les mesures de protection contre les contacts directs10
Les mesures de protection contre les contacts directs

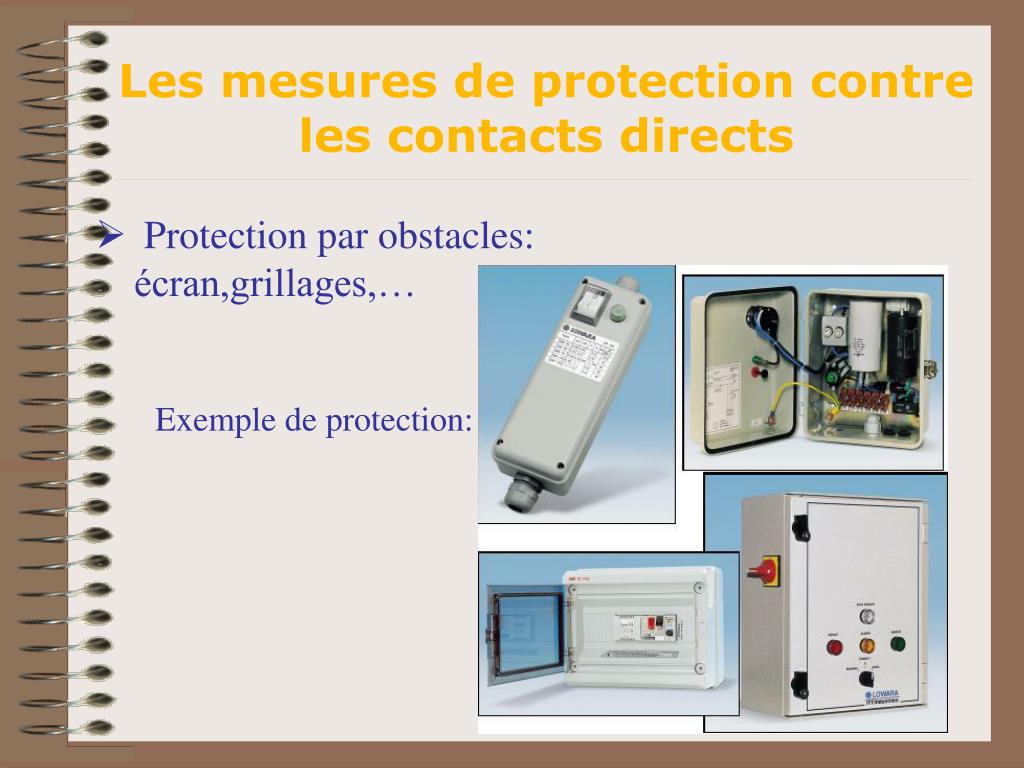

  • Protection par obstacles: écran,grillages,…

Exemple de protection:

les degr s des protection
Les degrés des protection

IP2x : bille d= 12,5mm

En BT

IP2x ou

IP xx B

IP xx B: Doigt d’épreuve

articulé d= 12mm

longueur 80 mm

G

En HT

IP 3x : Fil d’acier

d=2,5mm

IP3x ou

IP xx C

IP xx C: Fil d’acier

d=2,5mm et de

100mm de longueur

t res b asse t ension de s ecurite tbts
TRES BASSE TENSION DE SECURITE ( TBTS)
  • Type de source de sécurité: * transformateur (NF EN 61558-2-6) * groupe moteur- générateur * générateur autonome:

- piles,

- accumulateurs,

- moteur thermique.

D’après NFC 15 100 (414.3)

t res b asse t ension de s ecurite tbts16
TRES BASSE TENSION DE SECURITE ( TBTS)
  • Conditions électriques:

Le secondaire ne doit pas être relié à la terre et

les masses des matériels électriques devront ne pas être reliés à la terre, ni à un conducteur de protection et être isolés de toutes les autres masses.

t res b asse t ension de p rotection tbtp
TRES BASSE TENSION DE PROTECTION ( TBTP )

La conception des installations dites TBTP est identique à celle de TBTS, mais il y a une liaison entre les parties actives et la terre côté utilisation.

t res b asse t ension f onctionnelle tbtf
TRES BASSE TENSION FONCTIONNELLE ( TBTF )
  • Si elle ne correspond ni aux conditions des installations TBTS, ni aux conditions des installations TBTP.

Pas de séparation principale avec des parties actives d’un autre circuit.

ex: ( transformateur d’origine indéterminée, autotransformateur.

slide19

Protection contre les contacts directs

  • Eloignement des pièces nues sous tension
    • protection collective
  • Protection par obstacles
    • protection collective
  • Isolation des parties actives
    • protection intrinsèque
  • Utilisation de la Très Basse Tension (TBTS ou TBTP)

Décret 88-1056 du 14/11/1988

Section III

Degré de protection IP2X ou IPXXB (en BT)

2 : Protection contre les corps solides > 12 mm

X : Protection contre les liquides

X : Protection contre les chocs mécaniques

B : protection contre l’accès avec un doigt

lectrisation par contact indirect
Électrisation par contact indirect

230 V

Très dangereux car, n’est pas lié à l’imprudence ou à la maladresse de l’utilisateur.

PROTECTION:

Dans le cas d’installations alimentées directement en BT par EDF (régime TT):

Utilisation d’un disjoncteur ou interrupteur à courant différentiel résiduel.

Remarque:Un dispositif différentiel non associé à une prise de terre, ne peut pas fonctionner!

r capitulatif classe de mat riel
Récapitulatif classe de matériel

BT 230V

Classe 1

PE

BT 230V

Classe 2

Classe 3

TBTS ou TBTP

24V

protection contre les contacts indirects
Protection contre les contacts indirects
  • Par mise à la terre des masses associée à des dispositifs de coupure automatique de l’alimentation
  • Par l’emploi de matériel de classe 2 (double isolation ou isolation renforcée),
  • Par séparation de circuit (En pratique,cette mesure doit être réservée à l’alimentation d’un seul appareil d’utilisation, par l’intermédiaire d’un transformateur à enroulements séparés avec une double isolation ou par un groupe moteur – génératrice. A l’intérieur d’une enceinte conductrice exiguë, par exemple)
  • Protection complémentaire par DDR HS

Décret 88-1056 du 14/11/1988 Section IV

Circulaire du 6/02/1989
