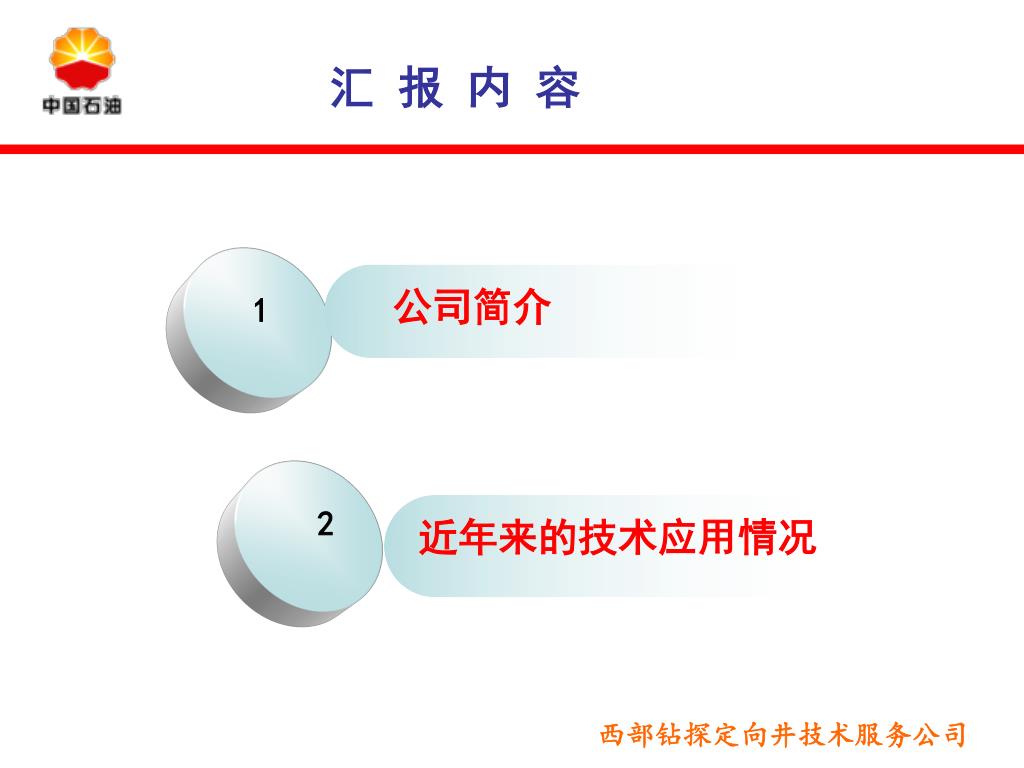

2. 1 2 汇 报 内 容 公司简介 2 3 4 近年来的技术应用情况 5 6 西部钻探定向井技术服务公司

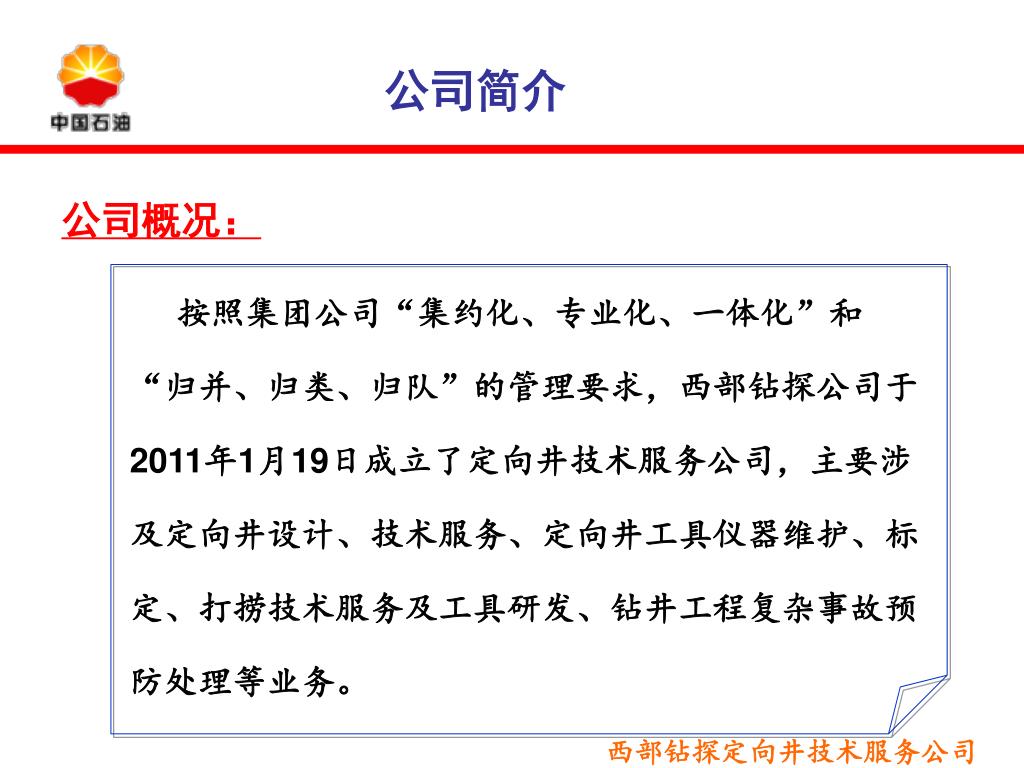

3. 公司简介 公司概况： 按照集团公司“集约化、专业化、一体化”和“归并、归类、归队”的管理要求，西部钻探公司于2011年1月19日成立了定向井技术服务公司，主要涉及定向井设计、技术服务、定向井工具仪器维护、标定、打捞技术服务及工具研发、钻井工程复杂事故预防处理等业务。 西部钻探定向井技术服务公司

4. 公司简介 员工情况： 定向井技术服务公司目前人员总数253人，其中定向井181人，打捞37人，机关35人。集团公司专家1人，西部钻探公司专家2人，学科带头人1人，高级工程师26人，工程师63人，大专以上学历200人。 西部钻探定向井技术服务公司

5. 公司简介 设备情况： 目前拥有47套定向测井仪器及各类定向井专用设备、工具300余套。 FEWD 650&350 2套 GE-MWD 48mm 2套 电磁波LWD ZTS-42AP 2套 COMPASS EM-MWD 1套 进口 GE-MWD 13套 国产 MWD 20套(海蓝、普利门) 陀螺测斜仪 3套 4辆测卡车以及各种齐全的事故处理和打捞工具。 西部钻探定向井技术服务公司

6. 乌兹别克斯坦 伊拉克 公司简介 市场分布 哈萨克斯坦 国内区域 国内:包括五个省区的八个油田区域 国外主要服务市场：哈萨克斯坦、乌兹别克斯坦、伊拉克 西部钻探定向井技术服务公司

7. 近年来的技术应用情况 一、直井钻机钻超浅层稠油水平井技术 新疆克拉玛依油田九6、九8区稠油油藏埋藏深度仅为170m～200m，由于油藏埋藏深度浅，上覆地层的油层岩性疏松，加之稠油油藏开采大多数为水平井注汽热采， 特殊性及难度 油气举升能力和井斜对抽油泵效率影响，要求高造斜率 热采需要下入 大尺寸的管柱 西部钻探定向井技术服务公司

8. 近年来的技术应用情况 一、直井钻机钻超浅层稠油水平井技术 解 决 疏松地层大尺寸井眼的高造斜率 1 大尺寸套管的下入 2 胶结疏松地层的井眼稳定 3 西部钻探定向井技术服务公司

9. 近年来的技术应用情况 一、直井钻机钻超浅层稠油水平井技术 推 广 应 用 情 况 推广应用浅层稠油水平井共计约600口，水平段最长达700m；垂深最浅126.84m；最大造斜 率16.8/30m；最大水垂比为3.39，中靶率100% 西部钻探定向井技术服务公司

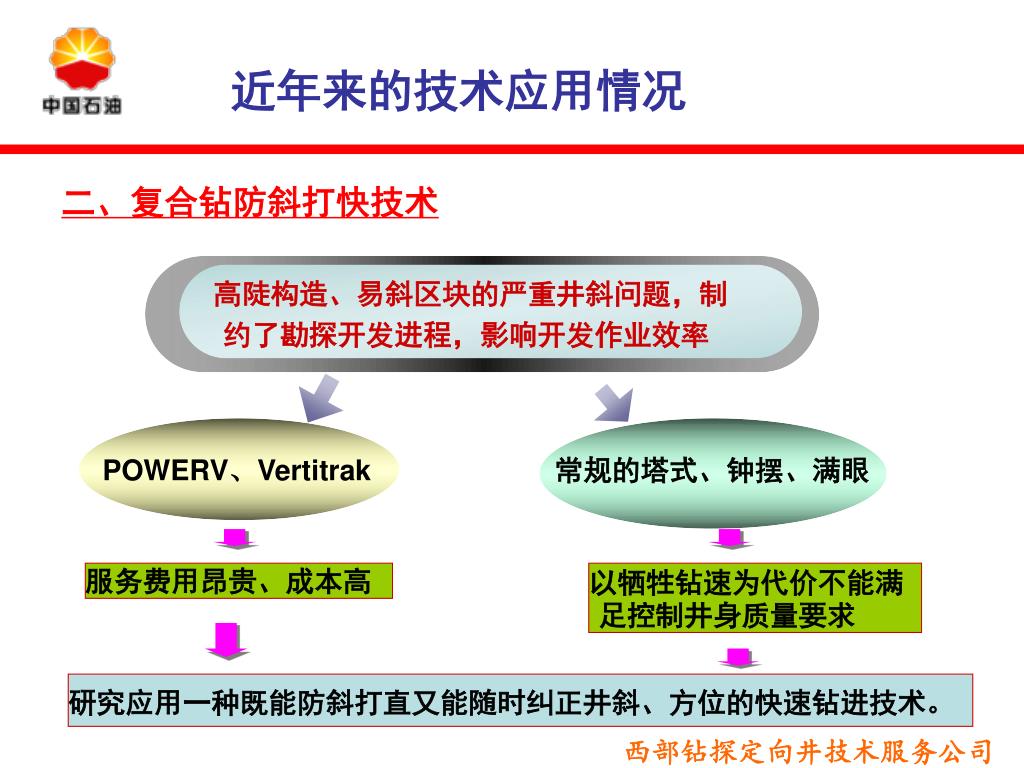

10. 近年来的技术应用情况 二、复合钻防斜打快技术 高陡构造、易斜区块的严重井斜问题，制约了勘探开发进程，影响开发作业效率 POWERV、Vertitrak 常规的塔式、钟摆、满眼 服务费用昂贵、成本高 以牺牲钻速为代价不能满足控制井身质量要求 研究应用一种既能防斜打直又能随时纠正井斜、方位的快速钻进技术。 西部钻探定向井技术服务公司

11. 近年来的技术应用情况 二、复合钻防斜打快技术 采用特殊弯螺杆钻具和稳定器组合，利用预弯曲动力学原理，井下动力钻具高转速的特性，加上长寿命适合于高转速的PDC钻头，复合钻进，主动控制井斜、方位，解放钻压，提高钻井速度。 西部钻探定向井技术服务公司

12. 近年来的技术应用情况 二、复合钻防斜打快技术 可解放钻压，提高钻井速度， 实现大钻压条件下的防斜 技 术 特 点 及 优 势 MWD实时监测井斜，及时纠斜 加强了钻具防卡设计，确保井下安全 系统可靠性强，成本相对低廉， 技术成熟 西部钻探定向井技术服务公司

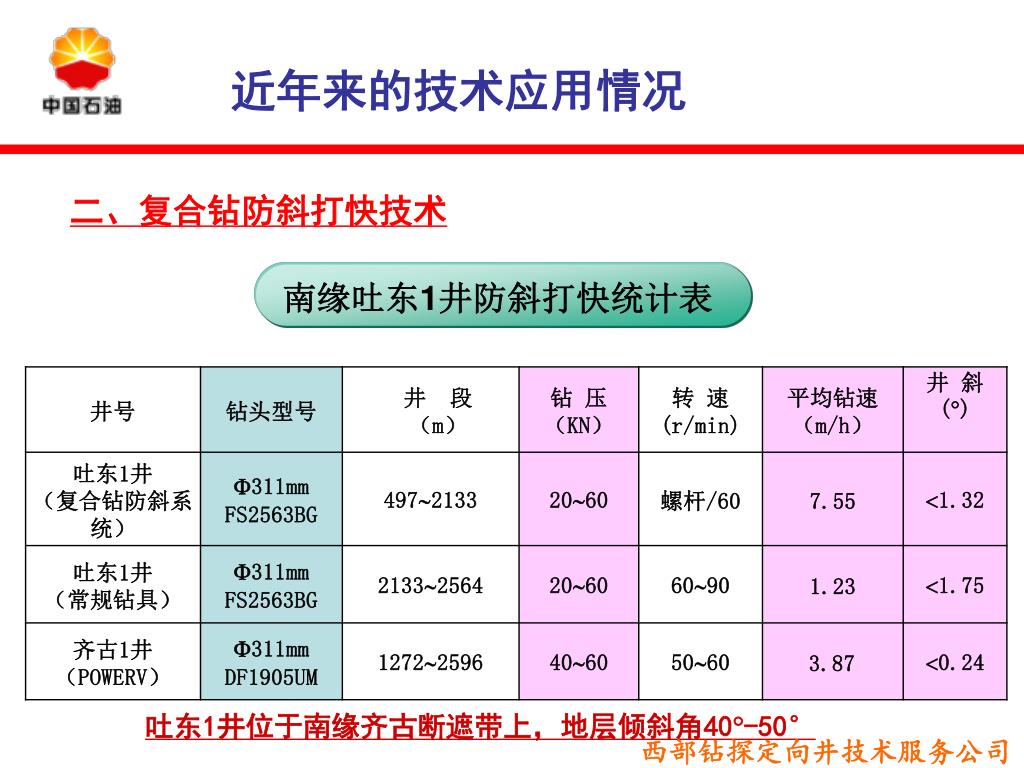

13. 近年来的技术应用情况 二、复合钻防斜打快技术 南缘吐东1井防斜打快统计表 吐东1井位于南缘齐古断遮带上，地层倾斜角40-50° 西部钻探定向井技术服务公司

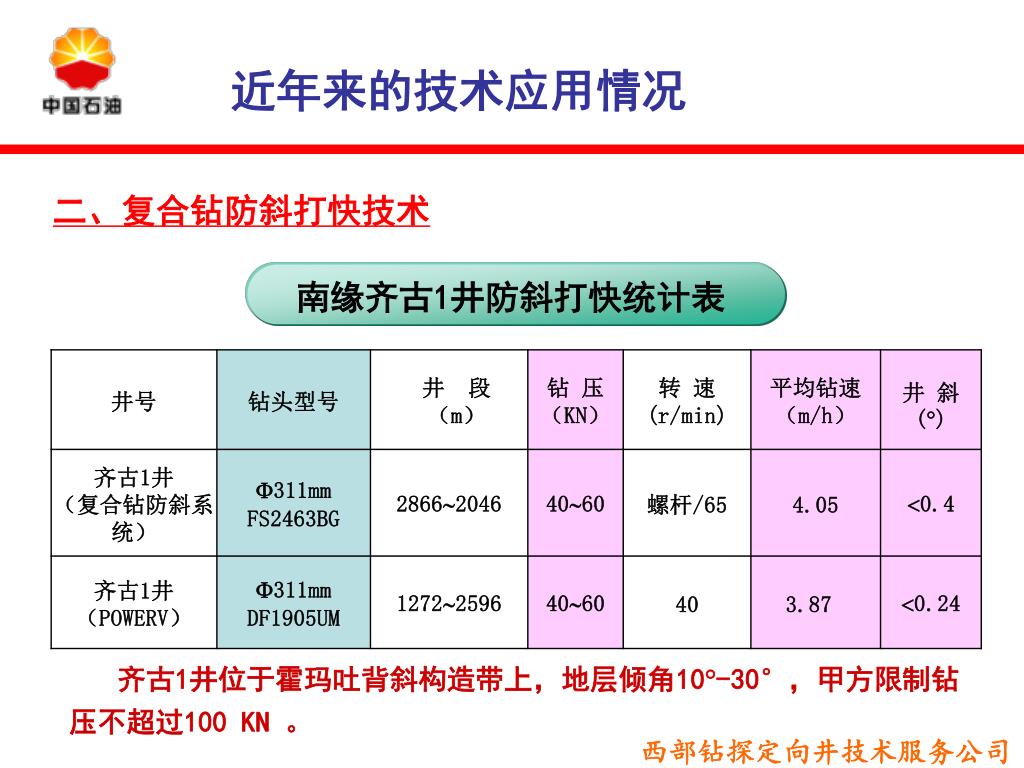

14. 近年来的技术应用情况 二、复合钻防斜打快技术 南缘齐古1井防斜打快统计表 齐古1井位于霍玛吐背斜构造带上，地层倾角10-30°，甲方限制钻压不超过100 KN 。 西部钻探定向井技术服务公司

15. 近年来的技术应用情况 二、复合钻防斜打快技术 塔里木油田却勒区块防斜打快统计表 新疆塔里木油田却勒区块1800m—5000m井段库车组、康村组以及吉迪克组上部的地层在钻井时易斜，地层倾角在3050。

16. 特殊螺杆 无磁钻铤 钻头 MWD 特殊稳定器 特殊稳定器 近年来的技术应用情况 二、复合钻防斜打快技术 • 截至目前现场已应用百余口井，单弯螺杆复合钻防斜系统具有良好的防斜效果，而且能显著地提高机械钻速，缩短钻井周期。 • 稳定器进行特别设计，安全适应性强，防卡能力突出； • 对螺杆扭矩、转速、轴承承压能力进行了专门设计，容许转速范围更宽，能够提供满足要求的旋转速度，释放钻压，大幅度提高机械钻速。 西部钻探定向井技术服务公司

17. 近年来的技术应用情况 三、液力加压器的应用 02 为钻头提供稳定钻压，减少钻铤使用数量，变钻铤刚性加压为柔性液力加压，缓解定向井、水平井“托压”问题，提高机速 01 缓冲钻柱、钻头的冲击振动，防止跳钻，有效保护钻具和钻头，延长钻具和钻头使用寿命 液 力 加 压 器 的 功 能 西部钻探定向井技术服务公司

18. 近年来的技术应用情况 三、液力加压器的应用 • 在定向井、水平井施工中，定向钻进“托压”，而影响机械钻速和作业效率，特别是使用PDC钻头时，“托压”现象更为突出。开展液力加压器工具、定向工艺集成应用技术研究。利用液力加压器具有为钻头提供稳定钻压的优势，解决定向钻进“托压”问题。 • 直井接于钻头以上或钻铤中间，定向井和水平井接于螺杆钻具上部。 • 推荐钻压：钻压=液压推力80% 钻进中，稳定控制反扭矩值120左右，螺杆有效压降达2.8MPa。 西部钻探定向井技术服务公司

19. 近年来的技术应用情况 三、液力加压器的应用 液力加压器在定向井上应用情况 西部钻探定向井技术服务公司

20. 近年来的技术应用情况 三、液力加压器的应用 液力加压器在定向井上应用情况 西部钻探定向井技术服务公司

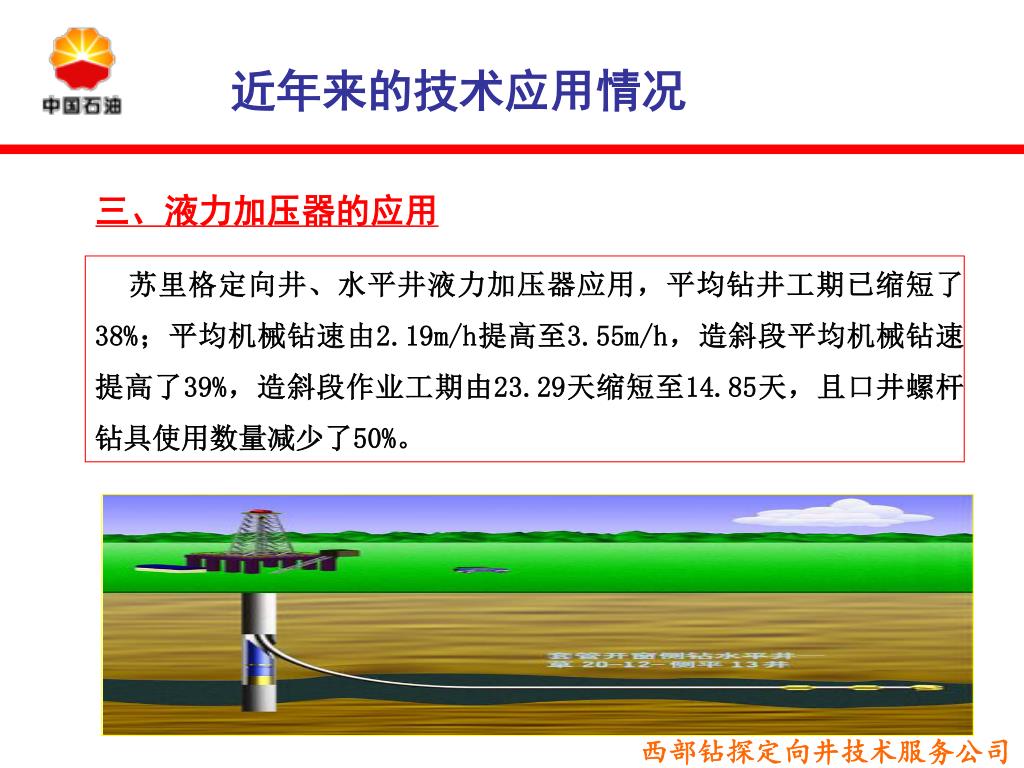

21. 近年来的技术应用情况 三、液力加压器的应用 苏里格定向井、水平井液力加压器应用，平均钻井工期已缩短了38%；平均机械钻速由2.19m/h提高至3.55m/h，造斜段平均机械钻速提高了39%，造斜段作业工期由23.29天缩短至14.85天，且口井螺杆钻具使用数量减少了50%。 西部钻探定向井技术服务公司

22. 近年来的技术应用情况 四、LWD地质导向钻井技术 LWD地质导向钻井技术 2009年立项开展LWD地质导向钻井技术研究，截止目前应用随钻测量、地质导向、轨迹控制等综合技术已在10口井上进行了LWD随钻地质导向技术服务，实现由目前的“几何靶区”向“地质靶区”转变。 西部钻探定向井技术服务公司

23. 近年来的技术应用情况 四、LWD地质导向钻井技术 三维地质建模：包括构造建模和地层属性建模两部分，其作用是为钻井地质导向提供地质导向背景 导向背景 三维地质 建模 构造建模：是利用地层对比和砂体预测数据再现地层格架和地质体形态。通过已知散乱控制点数据通过距离加权或三角剖分方法实现对地层面和体的重构 地层面 重 构 空间展布 属性建模：是在构造建模的基础上，应用采用插值、地质统计等多种手段再现储层物性和含油性的空间展布 西部钻探定向井技术服务公司

24. 近年来的技术应用情况 四、LWD地质导向钻井技术 LUHW1211井设计轨迹与实钻轨迹对比图 西部钻探定向井技术服务公司

25. 油层内部泥岩夹层 钻 穿 上 界 面 顶界面垂深为：1516.0m 增 斜 段 稳 斜 段 降 斜 段 稳 斜 段 近年来的技术应用情况 四、LWD地质导向钻井技术 在油层比设计提前1.82m，入靶油层厚度仅1m（设计预计厚2m）的情况下，随钻中准确地识别油层，实现地质导向入靶；在不足2m、纵向上起伏变化的油层中水平导向钻进235m，油层钻遇率91.1%。 LUHW1211井测井地质导向示意图 西部钻探定向井技术服务公司

26. 近年来的技术应用情况 五、TAML4级分支井钻、完井技术 特点1：一趟钻实现斜向器的定位、定向，开窗、修窗作业，工序简单、效率高。 特点2：特殊的三段式开窗工具，开窗扭矩小且窗口规则，利于后续作业。 特点3：钩式打捞配合特殊设计的斜向器定位系统，回收作业高效、安全，简单、可靠。 特点4：独特的预开孔悬挂系统，座挂时可自动导向对正下部主井眼，作业简单、可靠，且通径达到146mm。 特点5：重入方面，有专用配套的导向器，导入可靠，两井互不干扰，且可选择异径自动导入，作业更加简单。 西部钻探定向井技术服务公司

27. 近年来的技术应用情况 五、TAML4级分支井钻、完井技术 2010年2011年在西南油气田承担完成两口分支井技术服务，采用自主研发的分支井钻井、完井工具，完井难度TAML4级，按设计完成施工作业。 合川001-Z45分支井、岳101-Z56分支井是2010年西南油气田分公司部署的2口TAML 4级分支试验井，其钻探目的是解决西南气田面临的井场建设难度大、投资高的难题，以期望通过引进分支井技术，通过合理部署丛式分支井控制完善的地下目标井网，降低地面建设费用以及总体开发成本。 西部钻探定向井技术服务公司

28. 近年来的技术应用情况 五、TAML4级分支井钻、完井技术 合川001-Z45分支井主井眼设计井深2593.46m，分支井眼设计井深2733.39m，Φ244.5mm技术套管下深1250m，Φ244.5mm技术套管开窗位置1070m。2010年8月23日开钻，1月26日完成分支井眼重入,分支井钻、完井施工顺利完成。 西部钻探定向井技术服务公司

29. 近年来的技术应用情况 五、TAML4级分支井钻、完井技术 主井眼：215.9mm钻头钻至井深1280m开始造斜，造斜率5/30m，钻进至井深1550.82m，井斜角45.14，稳斜钻进至井深2593.46完钻，下入139.7mm油层尾管至井深2592m，水泥浆返至井深1100m（悬挂位置）。 分支井眼：在244.5mm技术套管内（井深1070m）开窗，采用215.9mm钻头至井深1100m开始造斜钻进，造斜率5/30m，井深1368.41m（井斜角46.73）开始稳斜钻进，钻至井深2733.39m完钻，下入139.7mm油层尾管至井深2718m，预开孔悬挂系统座挂于244.5mm技术套管的窗口底端，注水泥固井，水泥浆返至井深1070m（窗口位置）。 西部钻探定向井技术服务公司

30. 近年来的技术应用情况 五、TAML4级分支井钻、完井技术 合川001-Z45分支井实钻井眼轨迹垂直剖面图(投影方位为63.5°) 西部钻探定向井技术服务公司

31. 近年来的技术应用情况 五、TAML4级分支井钻、完井技术 合川001-Z45分支井实钻井眼轨迹水平投影图(投影方位为63.5°) 西部钻探定向井技术服务公司

32. 近年来的技术应用情况 五、TAML4级分支井钻、完井技术 岳101-Z56分支井主井眼设计井深2750.32m，分支井眼设计井深2610.05m，Φ244.5mm技术套管下深1480m，Φ244.5mm技术套管开窗位置1300m。2010年9月24日开钻，4月1日完成分支井眼和主井眼选择性重入，完成施工作业。 西部钻探定向井技术服务公司

33. 近年来的技术应用情况 五、TAML4级分支井钻、完井技术 主井眼：215.9mm钻头钻至井深1510m开始造斜，造斜率5/30m，钻进至井深1762.15m，井斜角42.03，稳斜钻进至井深2610.05完钻，下入139.7mm油层尾管至井深2608m，水泥浆返至井深1330m（悬挂位置）。 分支井眼：在244.5mm技术套管内（井深1300m）开窗，采用215.9mm钻头至井深1330m开始造斜钻进，造斜率5/30m，井深1593.2m（井斜角45.87）开始稳斜钻进，钻至井深2750.32m完钻，下入139.7mm油层尾管至井深2735m，预开孔悬挂系统座挂于244.5mm技术套管的窗口底端，注水泥固井，水泥浆返至井深1300m（窗口位置）。 西部钻探定向井技术服务公司

34. 垂深 [m] 投影方位110.00° 1200 1400 1600 1800 分支井眼设计 2000 分支井眼实钻 2200 主井眼实钻 A靶 B靶 主井眼设计 2400 -800 -600 -400 -200 0 200 400 600 800 1000 1200 1400 1600 1800 视平移 [m] 近年来的技术应用情况 岳101-Z56分支井实钻井眼轨迹垂直剖面图(投影方位为110°) 西部钻探定向井技术服务公司

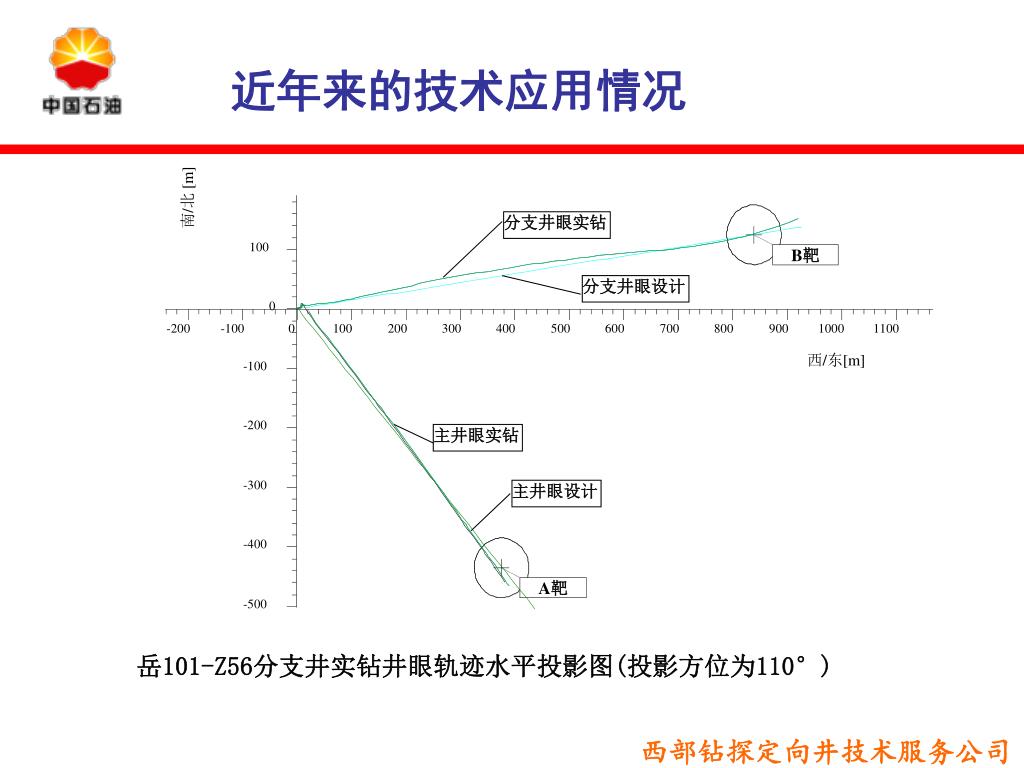

35. 南/北 [m] 分支井眼实钻 100 B靶 分支井眼设计 0 -200 -100 0 100 200 300 400 500 600 700 800 900 1000 1100 西/东[m] -100 -200 主井眼实钻 -300 主井眼设计 -400 A靶 -500 近年来的技术应用情况 岳101-Z56分支井实钻井眼轨迹水平投影图(投影方位为110°) 西部钻探定向井技术服务公司

36. 15m 01# 生产井 02# 注气井 5m 近年来的技术应用情况 六、SAGD成对水平井技术 2009年在新疆稠油区块成功应用MGT磁定位系统、近钻头井斜测量、导向钻井等技术实现SAGD成对水平井井眼轨迹的精确控制，完成两井眼水平段的垂向平行钻进，两井垂向间距控制在5±0.5m内，施工顺利，确保了该井安全快速钻进。 西部钻探定向井技术服务公司

37. 近年来的技术应用情况 七、火驱井钻井技术 • 2012年在克拉玛依稠油油藏开展了直井注气、水平井采油的火驱重力泄油先导试验，评价和探索与能耗更低、排放更低的开采工艺技术。 工程要求： • 水平段出口B点与注气直井垂直投影距离小于3m。 • 从水平段入口A点开始至水平段出口B点结束，靶窗要求为以设计轨迹为中心高2m，宽5m的矩形靶窗。 • 水平段为多点控制，钻井过程必须保证轨迹平滑，保证筛管安全下入。 西部钻探定向井技术服务公司

38. 近年来的技术应用情况 七、火驱井钻井技术 Φ660.4mm钻头×60m Φ508.0mm表套×60m 水泥浆返至地面 Φ311.2mm钻头×水平段靶窗口(A点) Φ339.7mm套管30m+Φ244.5mm套管×水平段靶窗口(A点)，水泥浆返至地面 Φ244.5mm×Φ177.8mm悬挂器位于技套重叠30m处 Φ215.9mm钻头×完钻井深B点 Φ177.8mm尾套（筛管）×A~B点 井身结构设计示意图 西部钻探定向井技术服务公司

39. 近年来的技术应用情况 七、火驱井钻井技术 • 井眼轨迹控制： • 水平井中完后，注气直井开始钻进，水平井正常钻进。 • 注气直井钻完进尺后，等待水平井钻至两口井水平投影距离为80m时(磁导向仪器监测范围)，采用磁导向轨迹控制技术钻进。 • 钻至两口井水平投影距离为20m时，水平井停止钻进，注气直井固井。 • 待直井候凝结束后，水平井继续钻进最终控制两井水平投影间距小于3m。 西部钻探定向井技术服务公司

40. 近年来的技术应用情况 西部钻探定向井技术服务公司

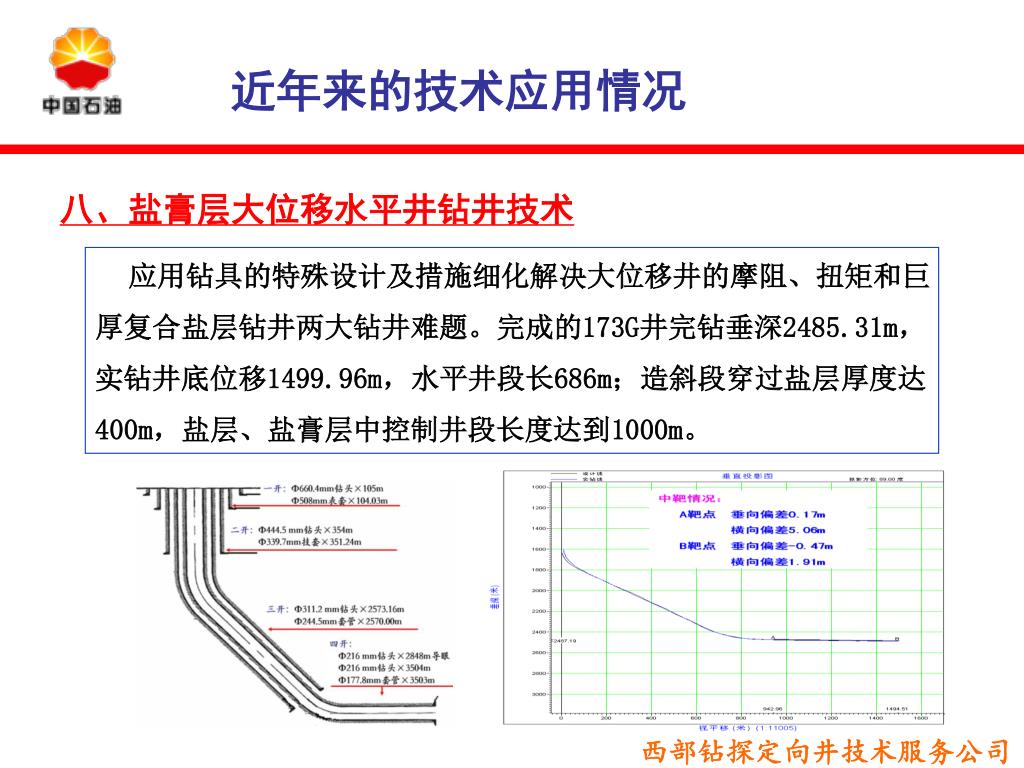

41. 近年来的技术应用情况 八、盐膏层大位移水平井钻井技术 应用钻具的特殊设计及措施细化解决大位移井的摩阻、扭矩和巨厚复合盐层钻井两大钻井难题。完成的173G井完钻垂深2485.31m，实钻井底位移1499.96m，水平井段长686m；造斜段穿过盐层厚度达400m，盐层、盐膏层中控制井段长度达到1000m。 西部钻探定向井技术服务公司

42. 近年来的技术应用情况 九、巨厚煤岩地层定向技术 通过井眼轨迹优化、钻具改进、钻头个性化设计、钻井参数优化等技术集成应用，解决煤层钻井易坍塌、及煤、砂泥岩地层交错，井塌卡钻风险高等问题，降低了巨厚煤层井下复杂事故率，完成作业井煤层最多有99层，总厚达297m，单层厚度最厚达到36m（斜厚）。

43. 近年来的技术应用情况 十、欠平衡水平井钻井技术 泡沫欠平衡水平井 钻成一口以泡沫为介质的欠平衡水平井1口，水平段长387m，成为水平井技术与泡沫欠平衡钻井技术结合开发低压、低渗透油藏的成功典范。 西部钻探定向井技术服务公司

44. 近年来的技术应用情况 十、欠平衡水平井钻井技术 气体欠平衡水平井 在新疆“三低”储层成功钻成两口气体（氮气）欠平衡水平井。其中完成最深井井深2087.00m，垂深1697.77m，水平段长500m，井斜75.00°。 西部钻探定向井技术服务公司

45. 近年来的技术应用情况 十、欠平衡水平井钻井技术 全过程欠平衡水平井钻井技术 在新疆油田钻成一口天然气藏泥浆欠平衡大位移水平井，水平段长1051.92m，用自主研发的井下套管阀，实现三开全过程泥浆欠平衡钻井期间油气持续进入环空，成功实现“边喷边钻。 西部钻探定向井技术服务公司

46. 近年来的技术应用情况 十一、裸眼斜向器的研究与应用 解决深层、地层可钻性差的裸眼井段侧钻，一次成功率100%。目前常用的注灰侧钻，基本用弯接头配螺杆钻具或弯外壳螺杆钻具进行作业。遇到深井裸眼侧钻井，往往由于注灰质量难以保障、地层可钻性差，造成侧钻作业失败，侧钻一次需要近一个月或更长的时间才能完成，使钻井成本大幅度增加。 西部钻探定向井技术服务公司

47. 在玉门油田长2-5井应用，该井侧钻井深在3900m以下，地层可钻性差，侧钻难度大。采用216mm裸眼斜向器侧钻，侧钻井段3947-3951.5m，仅用时12h，进尺4.5m，完成侧钻事故处理。在玉门油田长2-5井应用，该井侧钻井深在3900m以下，地层可钻性差，侧钻难度大。采用216mm裸眼斜向器侧钻，侧钻井段3947-3951.5m，仅用时12h，进尺4.5m，完成侧钻事故处理。 在玉门油田双营1井应用，侧钻井深在4600以下，井深、地层可钻性差，采用裸眼斜向器侧钻。侧钻位置4634m-4640m，整个侧钻作业钻进进尺6m，仅用2天完成侧钻作业，达到高效快捷侧钻目标。 近年来的技术应用情况 十一、裸眼斜向器的研究与应用 西部钻探定向井技术服务公司
