  1. SISTEMA POR UNIDAD

  2. INTRODUCCION AL SISTEMA POR UNIDAD • Convertir a un sistema por unidad es equivalente a escalar el sistema de la vida real para convertirlo en un nuevo sistema equivalente que utiliza cantidades mas pequeñas • En sistemas de potencia las tensiones, las corrientes, las potencias son valores elevados en potencias de diez (MWatt, MVA, MVAR, etc.)

  3. Sistema real Sistema en p.u i= p.u V=p.u P,Q,S= p.u KV, KA, MW,MVAR,MVA CANTIDADES GRANDES CANTIDADES CERCANAS A LA UNIDAD

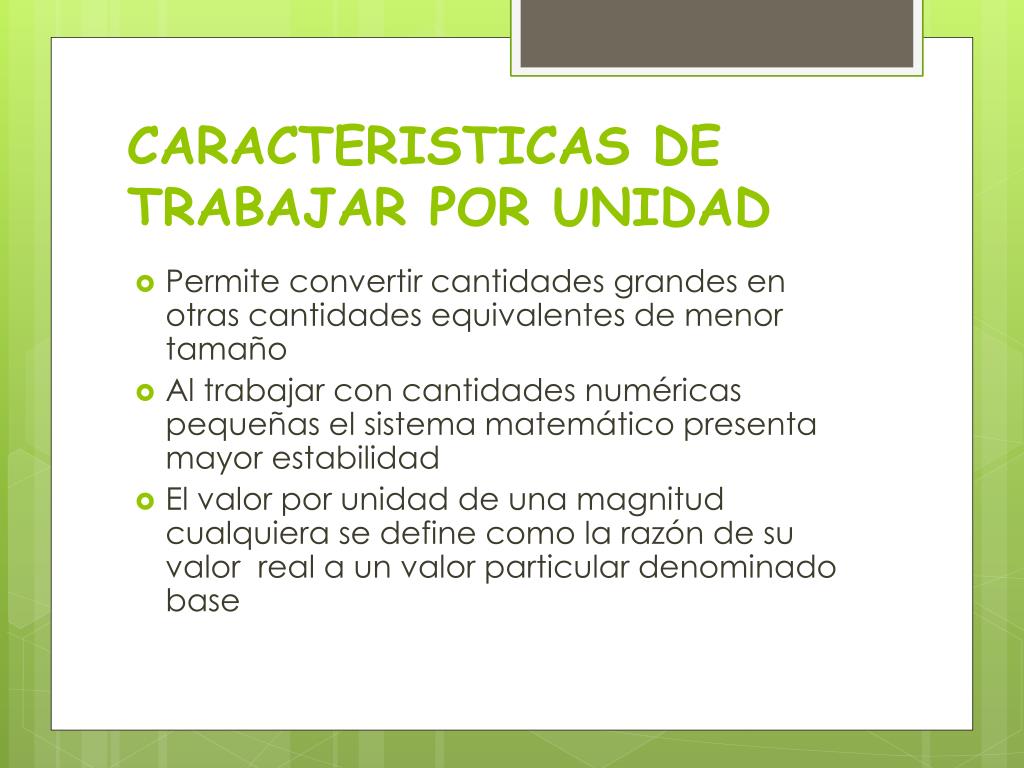

  4. CARACTERISTICAS DE TRABAJAR POR UNIDAD • Permite convertir cantidades grandes en otras cantidades equivalentes de menor tamaño • Al trabajar con cantidades numéricas pequeñas el sistema matemático presenta mayor estabilidad • El valor por unidad de una magnitud cualquiera se define como la razón de su valor real a un valor particular denominado base

  5. CONVERSION DE VALORES p.u • Un valor de una cantidad real, con sus unidades se convierte a p.u dividiendo la cantidad real sobre otra cantidad con las mismas unidades denominada valor base • Existen cinco cantidades básicas: • Tensión • Potencia • Corriente • Impedancia • Angulo SE SELECCIONAN ARBITRARIAMENTE SE CALCULAN DE ACUERDO A LA TENSION Y LA POTENCIA BASE NO SE ENCUENTRA DIRECTAMENTE SINO EN FUNCIONES SENO Y COSENO

  6. CRITERIOS TENSION BASEVB POTENCIA BASE SB • La tensión base normalmente se asocia con la tensión operativa de sistema aunque puede usarse otra diferente. • Si se selecciona una tensión base arbitraria en una zona operativa ,las tensiones bases de las demás zonas operativas se calculan usando relaciones de transformación. • Se toma como potencia base la capacidad de potencia del mayor equipo del sistema. • Se toma como potencia base la capacidad de potencia que mas aparece. • Se toma como potencia base la capacidad de potencia activa de las líneas que mas aparezca en el sistema.

  7. CORRIENTE BASE IB IMPEDANCIA BASE ZB • IB1 = • IB3 = • ZB1 = • ZB3 =

  8. EJERCICIO RESUELTO EN p.u
