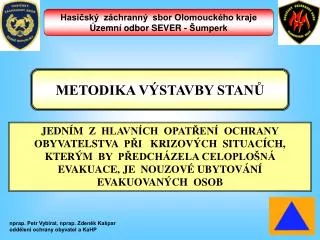

  1. Hasičský záchranný sbor Olomouckého kraje Územní odbor SEVER - Šumperk METODIKA VÝSTAVBY STANŮ JEDNÍM Z HLAVNÍCH OPATŘENÍ OCHRANY OBYVATELSTVA PŘI KRIZOVÝCH SITUACÍCH, KTERÝM BY PŘEDCHÁZELA CELOPLOŠNÁ EVAKUACE, JE NOUZOVÉ UBYTOVÁNÍ EVAKUOVANÝCH OSOB nprap. Petr Vybíral, nprap. Zdeněk Kašpar oddělení ochrany obyvatel a KaHP

  2. Mimo ubytování evakuovaných osob v tzv. kamenných budovách mohou být místem nouzového ubytování také stanové táborypro evakuované osoby, vybavenéveškerým zázemím. sociální zařízení, zdravotnický stan, polní kuchyně, jídelna apod.

  3. umývárna - ženy WC umývárna - muži jídelna A velení jídelna B kuchyně ubytovací stany tisk silniční uzávěra příjem, lékař kontejner nouzového přežití příjezd evakuovaných osob Schéma humanitární základny pro ubytování 150 osob postižených mimořádnou událostí

  4. ZÁKLADNÍ PRAVIDLA PRO STAVBU STANOVÉHO TÁBORA VÝBĚR MÍSTA • pokud možno pevný povrch s mírným sklonem ( pro odtok povrchových vod ) a minimálně 3m nad úrovní spodní vody. • určit přesnou polohu stanu, vchodu a východu. Toto je zvláště důležité, staví-li se více stanů vedle sebe, za sebou nebo do kříže. • minimální plošná výměra na osobu je 13m2 , ideální 45m2( zahrnuje veškerá zařízení infrastruktury tábora, jako jsou silnice, parkoviště, technicko - sociální zařízení apod. ) • zastřešená plocha 4m2 na osobu

  5. TOALETY - 1 místo na 20 osob - desinfekce – 1kg chlorového vápna na 3lt vody ODBĚRNÁ MÍSTA VODY - 1 odběrné místo na 25 – 50osob UMÝVÁRNY Kapacita míst umývání 20% osazenstva by mělo mít možnost se umývat současně

  6. STRAVOVÁNÍ - 3 výdejní místa na 1000osob - 1/3 osazenstva by měla mít možnost se najíst současně SLUŽBY ZDRAVOTNICKÉ • 3 zdravotnická lůžka na 1000 osob • stanice první pomoci a stanice pro nemocné musí být oddělena • od ostatních prostorů tábora LIKVIDACE ODPADKŮ - počítá se s 10lt odpadu na osobu a den - dostatek kontejnerů na odpad

  7. DRUHY STANŮ VE SKLADECH HZS ÚZEMNÍHO ODBORU SEVER Zdravotnický stan malý ZS 1 – rozměry 490x490cm 1ks Zdravotnický stan velký ZS 2 – rozměry 630x980cm 2ks Hospodářský stan vzor 53 ( vojenský ) – rozměry 400x400cm 3ks

  8. Zdravotnický stan ZS - 1 Součásti a návod ke stavbě

  9. Součásti soupravy Přístřešková podpěra - 4 ks Truhlík na okna s dýmovou vložkou Okna - 4 ks Obal se stanem ZS-1 Boční podpěra - 12 ks Ocelový kotevní kolík - 20 ks Kotevní kolík - 20 ks Střední podpěra dvoudílná - 1 ks Palice s násadou - 1 ks Kotvící provazec - 20 ks

  10. ZDRAVOTNICKÝ STAN ZS-1 má tvar hranolu a jehlanovitou střechou. Ve 2 protilehlých stranách jsou vchodové přístřešky a v dalších 2 stranách po 2 oknech. Základnu tvoří čtverec o rozměrech 490 x 490 cm. Celková střední výška je 335 cm a výška stěn 175 cm. Pro stavbu stanu je potřeba suché pevný povrch s mírným sklonem o rozměrech 10 x 7 metrů.

  11. Rozložený stan ZS-1

  12. Připravíme podpěry stanu, kotevní kolíky a kotevní provazce

  13. Kotevní kolíky natloukáme zešikma ( asi 60o ) ve vzdálenosti 2,5 délky kolíku od bočních podpěr

  14. Vztyčíme rohové podpěry a utáhneme kotevní provazce Pokud budeme pro vytápění stanu používat polní kamínka, vsuneme dýmovou vložku do dýmového otvoru ve střeše stanu

  15. Vztyčíme dvoudílnou středovou podpěru

  16. Vztyčíme boční podpěry a utáhneme kotevní provazce

  17. Vztyčíme přístřeškové podpěry a utáhneme kotevní provazce

  18. Vsuneme dřevěné těsnící okenní rámy do okenních otvorů

  19. Vsuneme tabule z plexiskla do okenních otvorů

  20. Zdravotnický stan ZS - 1

  21. Doplňující informace s ohledem na počasí • Za deštivého počasí nebo za tání sněhu, je třeba kolem stanu vykopat • odvodňovací stružku. • V zimě se spodní část plachtoviny klade na zem a zasypává sněhem, • hlínou nebo suchým pískem. Pod tuto vrstvu je třeba dát vrstvu sena, • slámy apod., aby zástěrka potahu stanu nepřimrzla k zemi. • V chladném ročním období je nutno na zem rozprostřít izolační • vrstvu ze sena, slámy, drobných větví apod. • Izolační vrstva má být nejméně 10cm vysoká.

  22. VYBAVENÍ STANU PRO NOUZOVÉ UBYTOVÁNÍ • Polní lehátka, skládací lehátka, zdravotnická nosítka apod. • Přikrývky, spací pytle • Pro odkládání předmětů osobní potřeby - židličky, malé stolky, • případně i věšáky • Stůl a židle pro vedoucího stanu • Před stan odpadkový koš pro odkládání odpadků • V chladném období polní kamínka, nebo jiné topidlo pro • vyhřívání prostoru stanu • Osvětlení stanu – elektrické osvětlení z centrálního rozvodu tábora, • petrolejky, svíčky apod. V tomto případě je třeba dbát zvýšené • opatrnosti z důvodu nebezpečí vzniku požáru
