1 ．介绍变压器的构造 :

1 2. 3 4. U 2. U 1. 原线圈. 铁芯. 副线圈. 3 4. 1 2. U 2. U 1. 1 ．介绍变压器的构造 :. 原线圈：跟电源相连，用绝缘线绕成的 副线圈：跟负载相连，用绝缘线绕成的 闭合铁芯 : 是由涂有绝缘漆的硅钢薄片叠合而成。防止涡流造成能量损失. 2 ．变压器的工作原理 :. 问题 : 如果在原线圈上接上恒定电压 , 副线 圈有无电流 . 为什么 ? 接交变电压呢 ?. 问题：原、副线圈并没有直接连接，为 什么副线圈两端的电压表会有读数？. 讨论 :. (1) 套在变压器铁芯上的两只线圈起什么作用？.

patience-kelly
Download Presentation

1 ．介绍变压器的构造 :

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

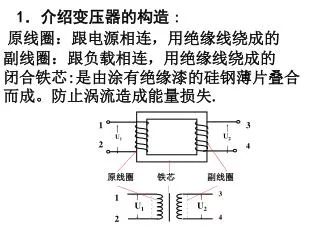

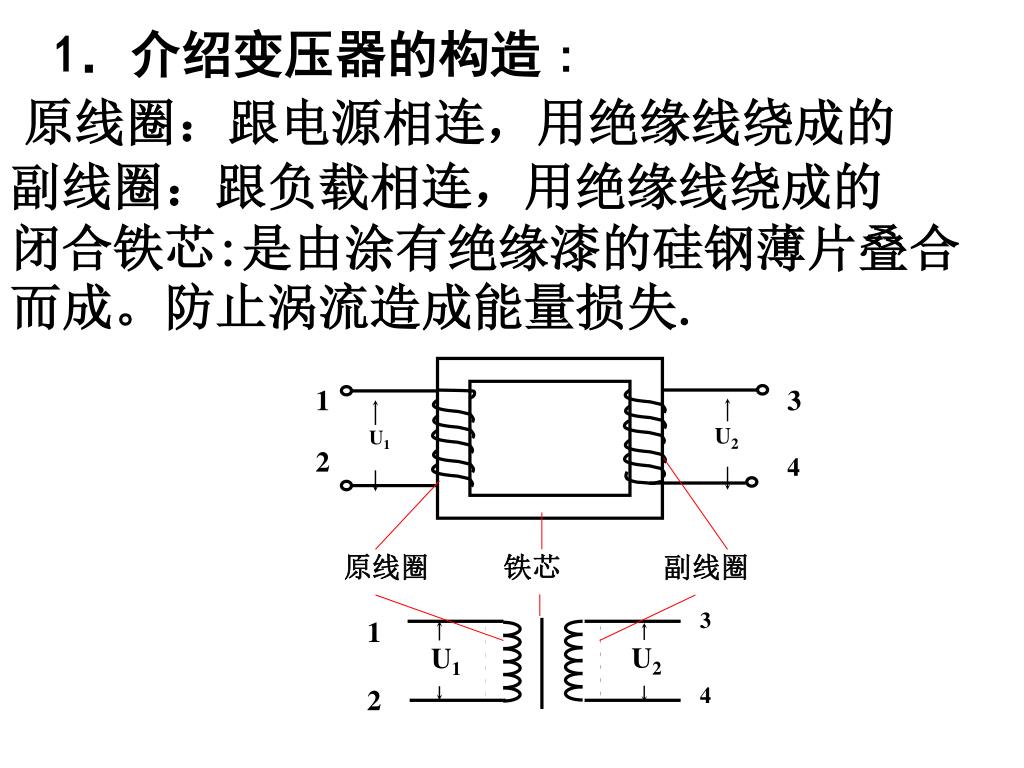

  1. 1 2 3 4 U2 U1 原线圈 铁芯 副线圈 3 4 1 2 U2 U1 1．介绍变压器的构造: 原线圈：跟电源相连，用绝缘线绕成的 副线圈：跟负载相连，用绝缘线绕成的 闭合铁芯:是由涂有绝缘漆的硅钢薄片叠合而成。防止涡流造成能量损失.

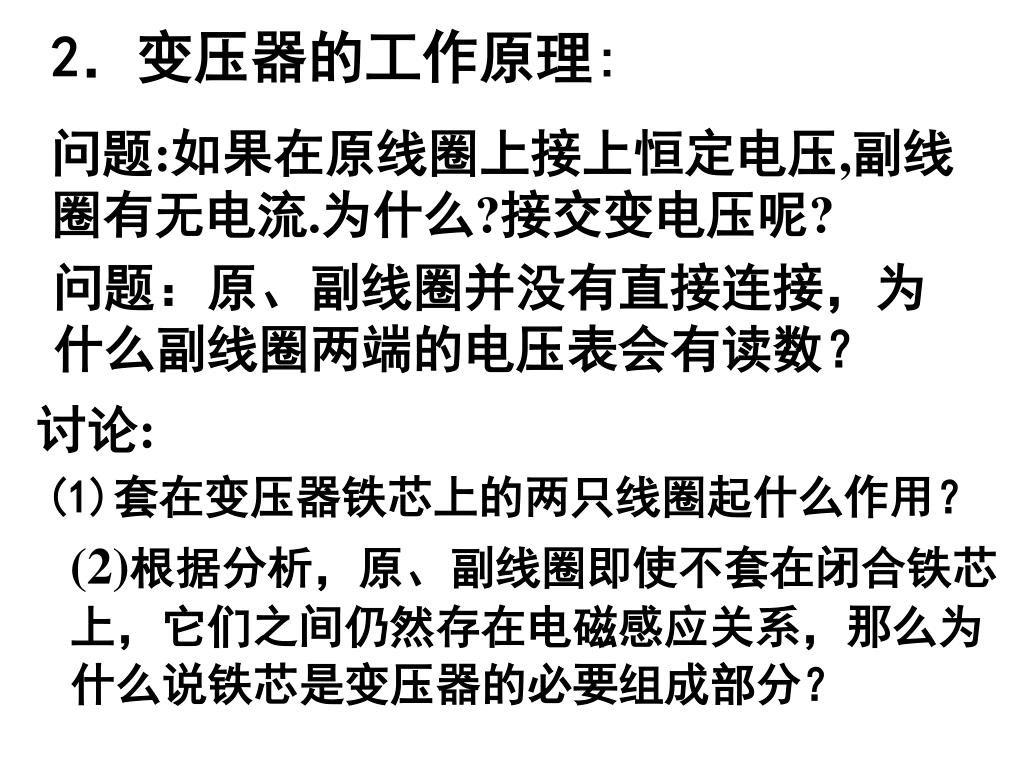

  2. 2．变压器的工作原理: 问题:如果在原线圈上接上恒定电压,副线 圈有无电流.为什么?接交变电压呢? 问题：原、副线圈并没有直接连接，为 什么副线圈两端的电压表会有读数？ 讨论: (1)套在变压器铁芯上的两只线圈起什么作用？ (2)根据分析，原、副线圈即使不套在闭合铁芯上，它们之间仍然存在电磁感应关系，那么为什么说铁芯是变压器的必要组成部分？

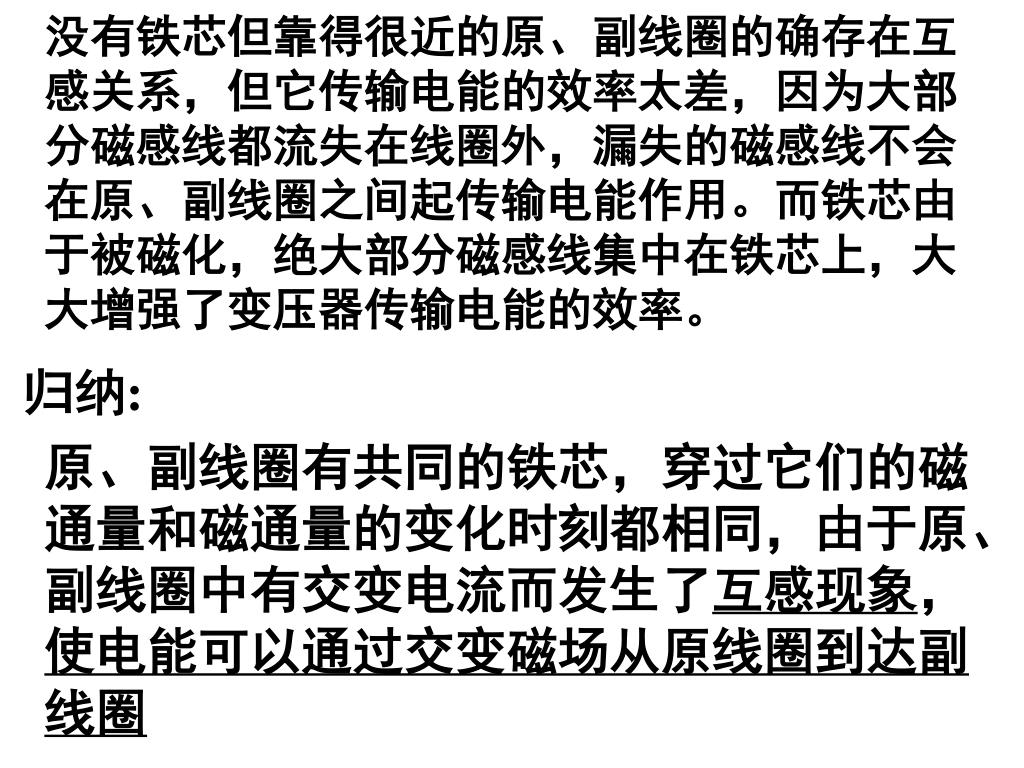

  3. 没有铁芯但靠得很近的原、副线圈的确存在互感关系，但它传输电能的效率太差，因为大部分磁感线都流失在线圈外，漏失的磁感线不会在原、副线圈之间起传输电能作用。而铁芯由于被磁化，绝大部分磁感线集中在铁芯上，大大增强了变压器传输电能的效率。 归纳: 原、副线圈有共同的铁芯，穿过它们的磁通量和磁通量的变化时刻都相同，由于原、副线圈中有交变电流而发生了互感现象，使电能可以通过交变磁场从原线圈到达副线圈

  4. 理想变压器的规律: （1）原、副线圈之间的电压关系: 由于原、副线圈中的电流共同产生的磁通量相同，因而这两个线圈的每匝产生的感应电动势相等。 原、副线圈中产生感应电动势大小分别为： 由此得:

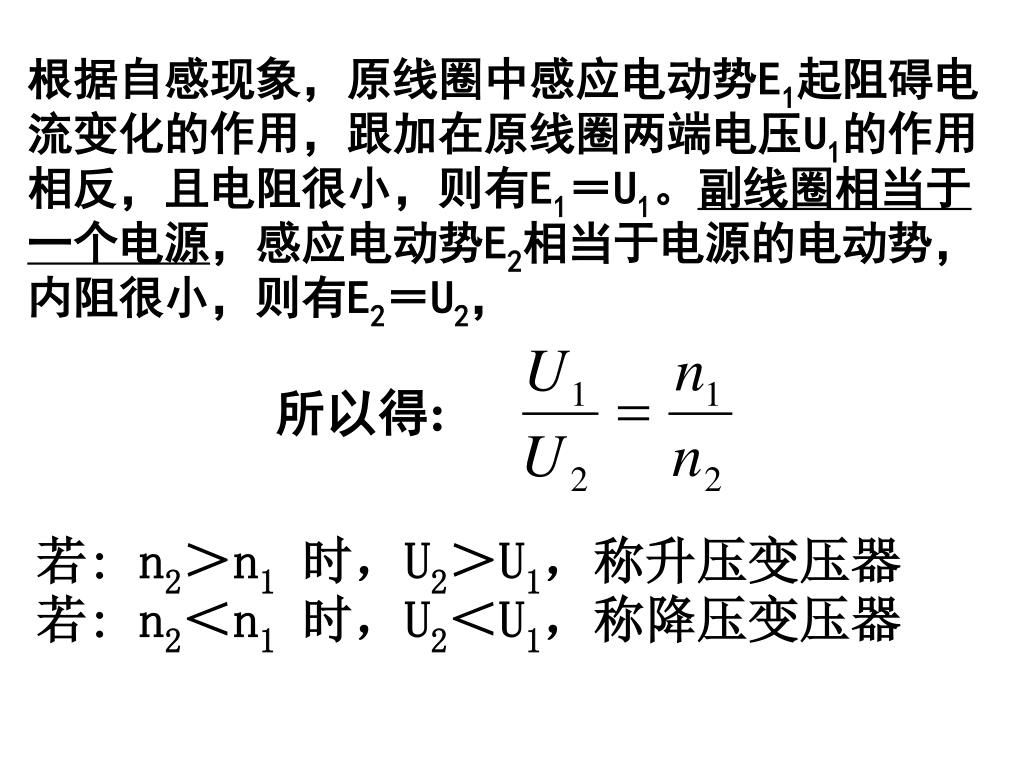

  5. 根据自感现象，原线圈中感应电动势E1起阻碍电流变化的作用，跟加在原线圈两端电压U1的作用相反，且电阻很小，则有E1＝U1。副线圈相当于一个电源，感应电动势E2相当于电源的电动势，内阻很小，则有E2＝U2，根据自感现象，原线圈中感应电动势E1起阻碍电流变化的作用，跟加在原线圈两端电压U1的作用相反，且电阻很小，则有E1＝U1。副线圈相当于一个电源，感应电动势E2相当于电源的电动势，内阻很小，则有E2＝U2， 所以得: 若: n2＞n1时，U2＞U1，称升压变压器 若: n2＜n1时，U2＜U1，称降压变压器

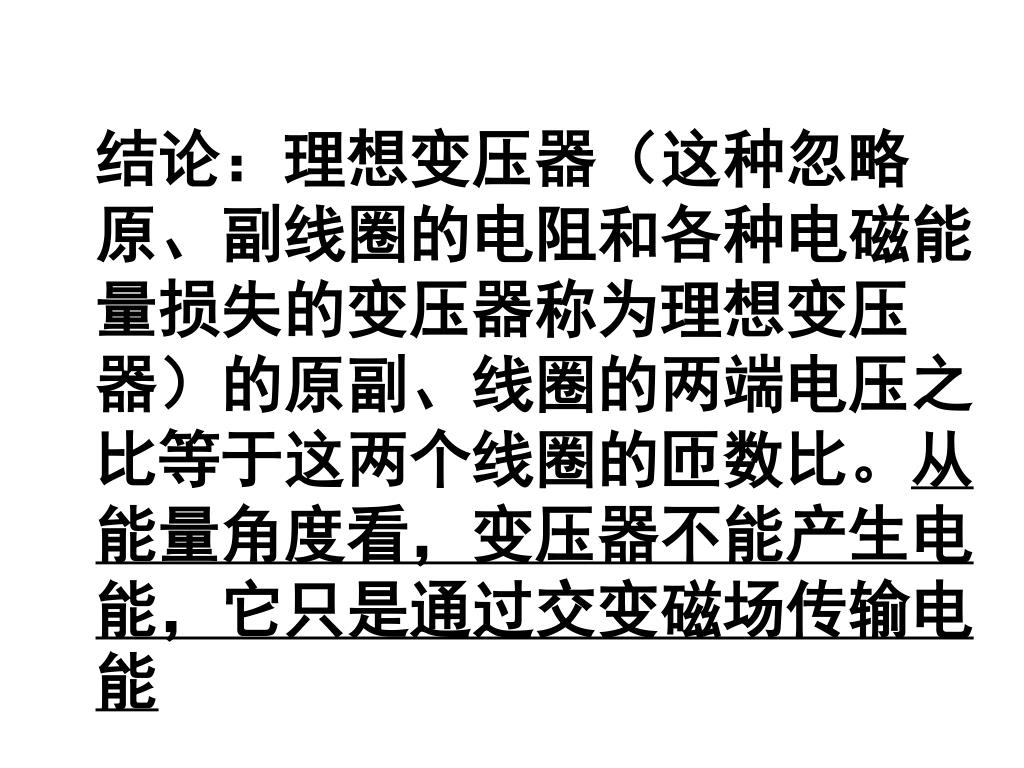

  6. 结论：理想变压器（这种忽略原、副线圈的电阻和各种电磁能量损失的变压器称为理想变压器）的原副、线圈的两端电压之比等于这两个线圈的匝数比。从能量角度看，变压器不能产生电能，它只是通过交变磁场传输电能结论：理想变压器（这种忽略原、副线圈的电阻和各种电磁能量损失的变压器称为理想变压器）的原副、线圈的两端电压之比等于这两个线圈的匝数比。从能量角度看，变压器不能产生电能，它只是通过交变磁场传输电能

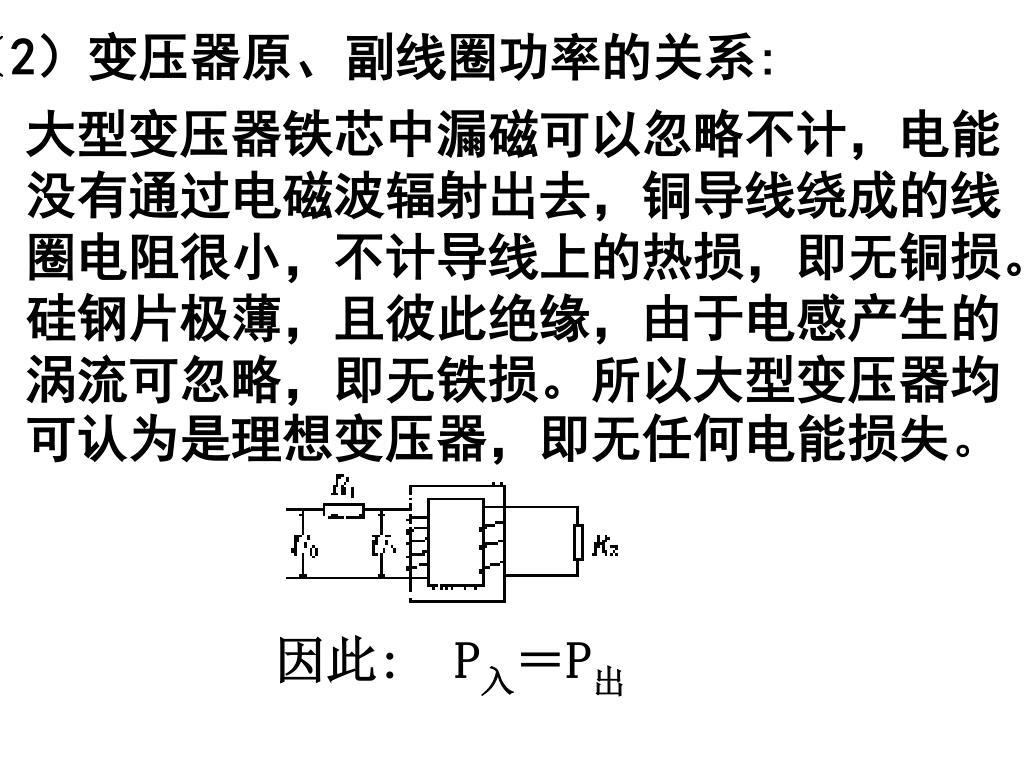

  7. （2）变压器原、副线圈功率的关系: 大型变压器铁芯中漏磁可以忽略不计，电能没有通过电磁波辐射出去，铜导线绕成的线圈电阻很小，不计导线上的热损，即无铜损。硅钢片极薄，且彼此绝缘，由于电感产生的涡流可忽略，即无铁损。所以大型变压器均可认为是理想变压器，即无任何电能损失。 因此: P入＝P出

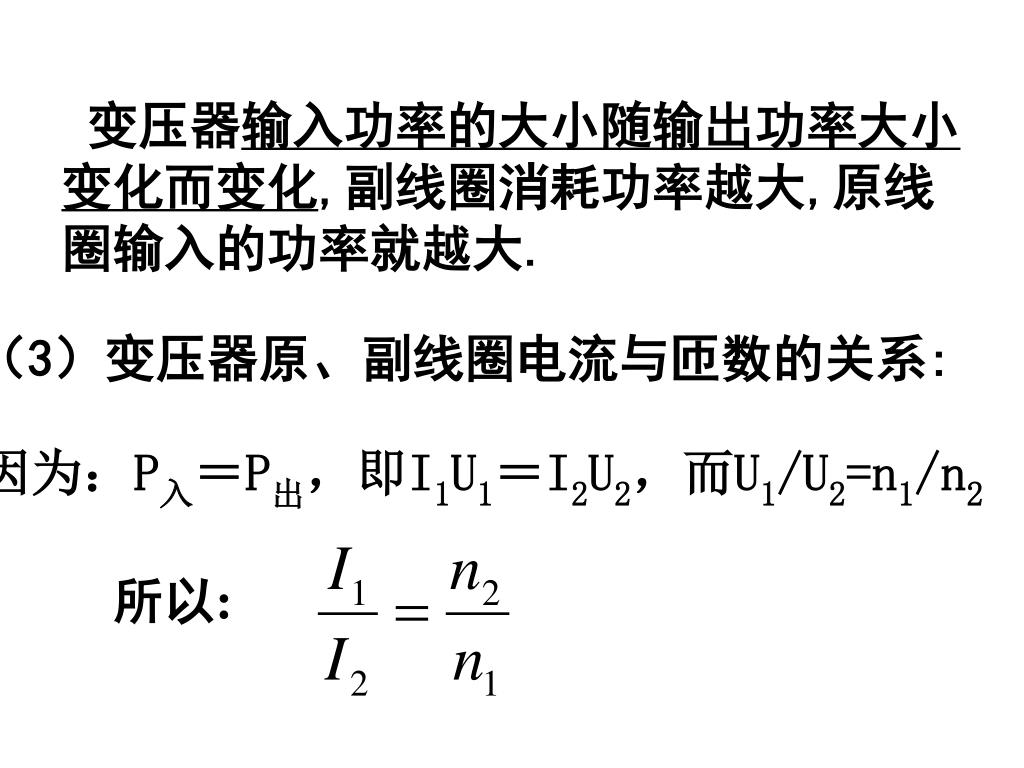

  8. 变压器输入功率的大小随输出功率大小变化而变化,副线圈消耗功率越大,原线圈输入的功率就越大.变压器输入功率的大小随输出功率大小变化而变化,副线圈消耗功率越大,原线圈输入的功率就越大. （3）变压器原、副线圈电流与匝数的关系: 因为：P入＝P出，即I1U1＝I2U2，而U1/U2=n1/n2 所以:

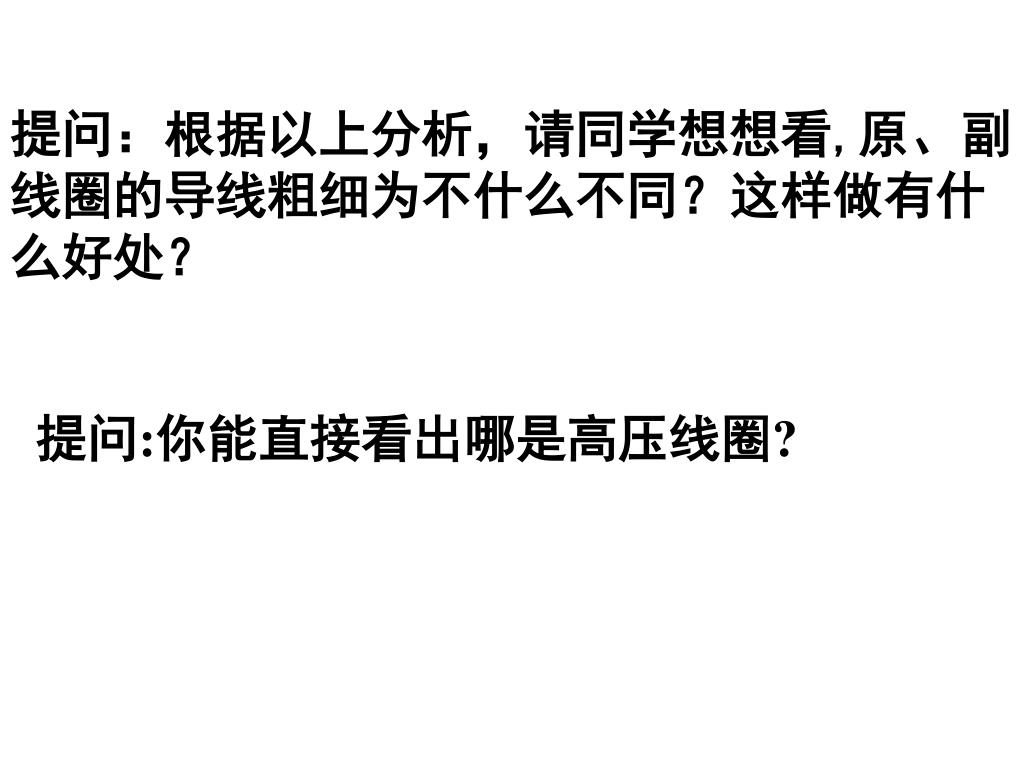

  9. 提问：根据以上分析，请同学想想看,原、副线圈的导线粗细为不什么不同？这样做有什么好处？提问：根据以上分析，请同学想想看,原、副线圈的导线粗细为不什么不同？这样做有什么好处？ 提问:你能直接看出哪是高压线圈?

  10. UO U1 U2 4[问题讨论]: （1） U1,U2是哪两端的电压？ U1,U2是原、副线圈两端的电压,不可习惯地以为一定也是原副线圈上所接用电器两端的电压

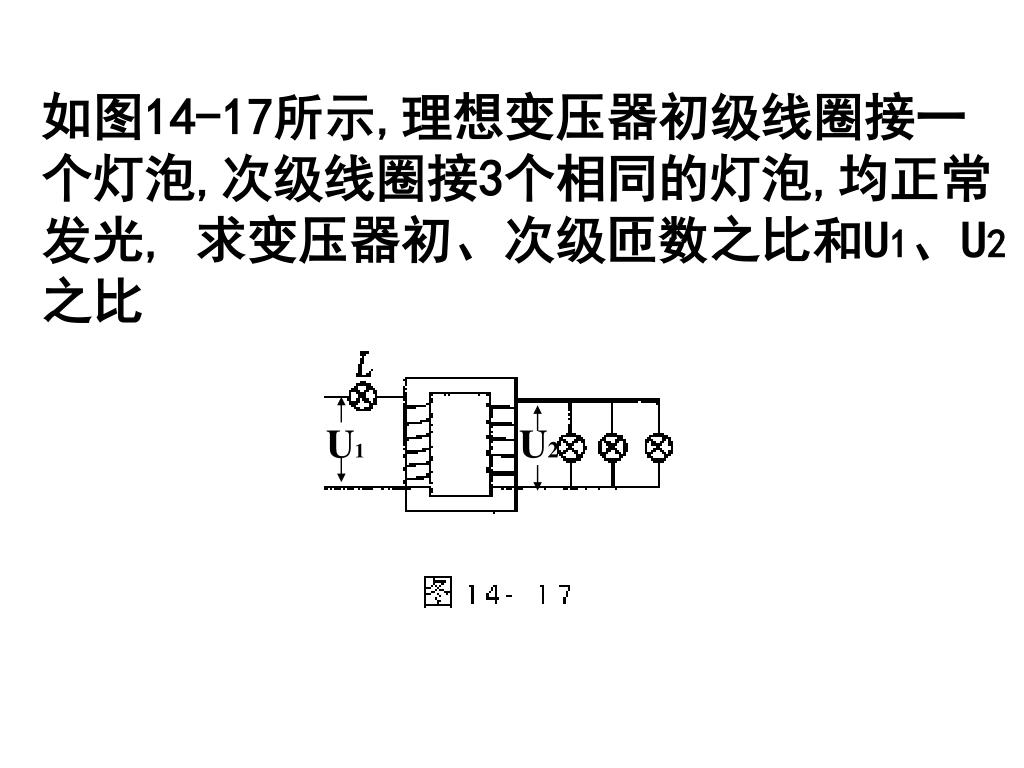

  11. U1 U2 如图14-17所示,理想变压器初级线圈接一个灯泡,次级线圈接3个相同的灯泡,均正常发光, 求变压器初、次级匝数之比和U1、U2之比

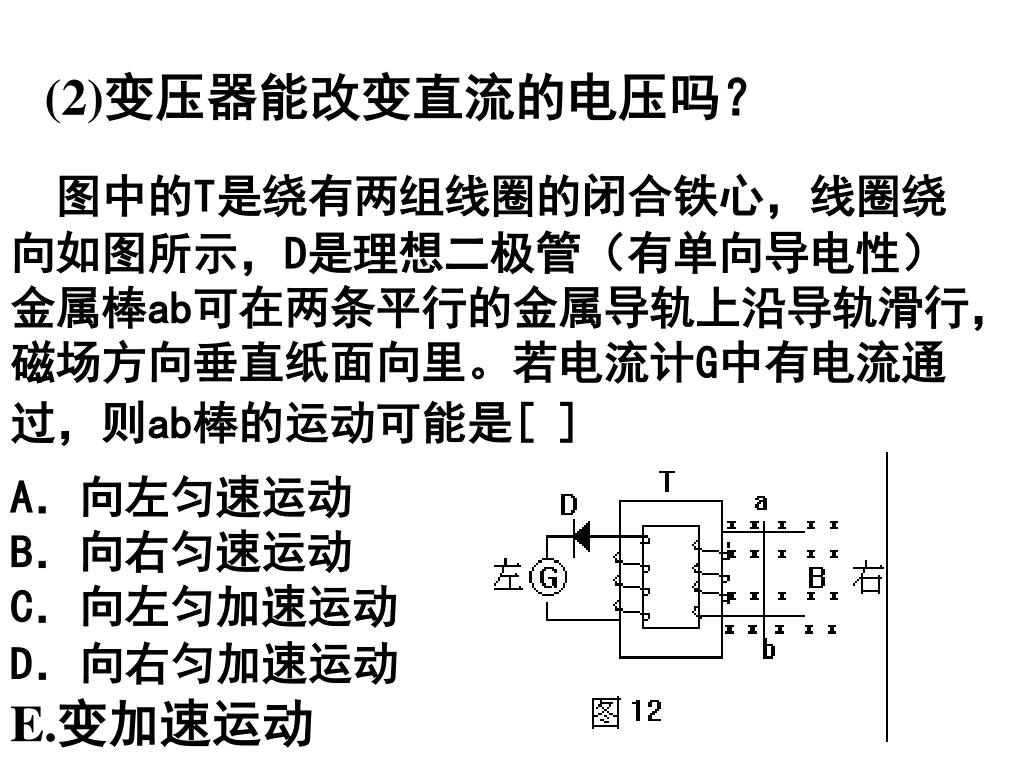

  12. (2)变压器能改变直流的电压吗？ 图中的T是绕有两组线圈的闭合铁心，线圈绕向如图所示，D是理想二极管（有单向导电性）金属棒ab可在两条平行的金属导轨上沿导轨滑行，磁场方向垂直纸面向里。若电流计G中有电流通过，则ab棒的运动可能是[ ] A．向左匀速运动 B．向右匀速运动 C．向左匀加速运动 D．向右匀加速运动 E.变加速运动

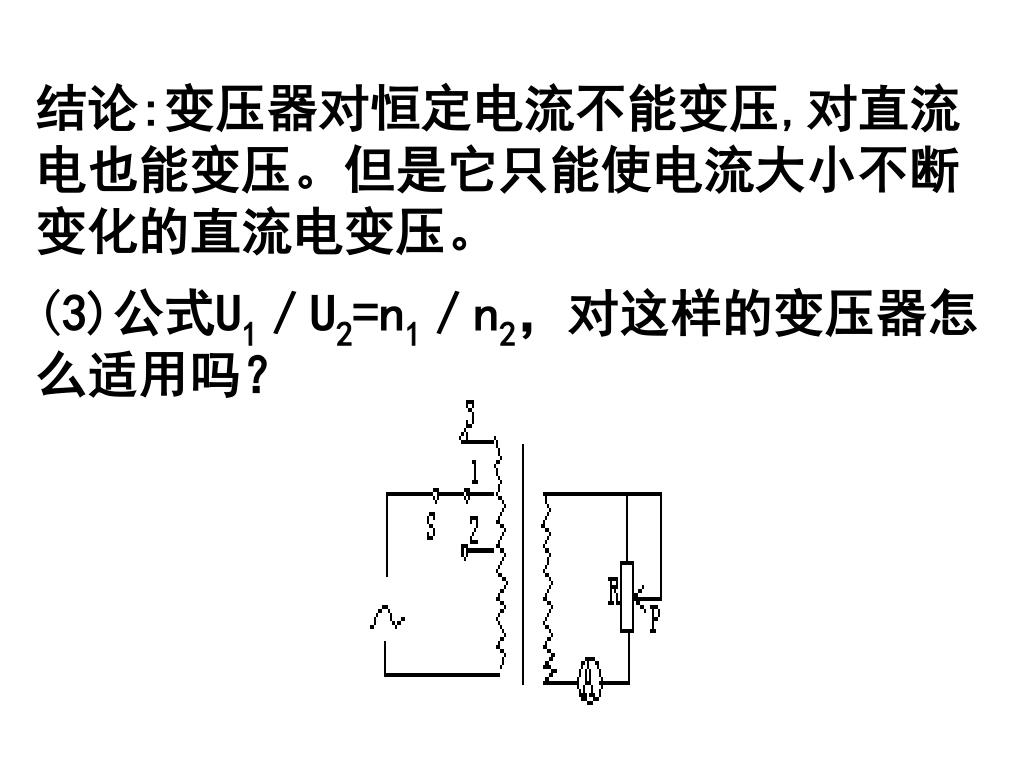

  13. 结论:变压器对恒定电流不能变压,对直流电也能变压。但是它只能使电流大小不断变化的直流电变压。结论:变压器对恒定电流不能变压,对直流电也能变压。但是它只能使电流大小不断变化的直流电变压。 (3)公式U1／U2=n1／n2，对这样的变压器怎么适用吗？

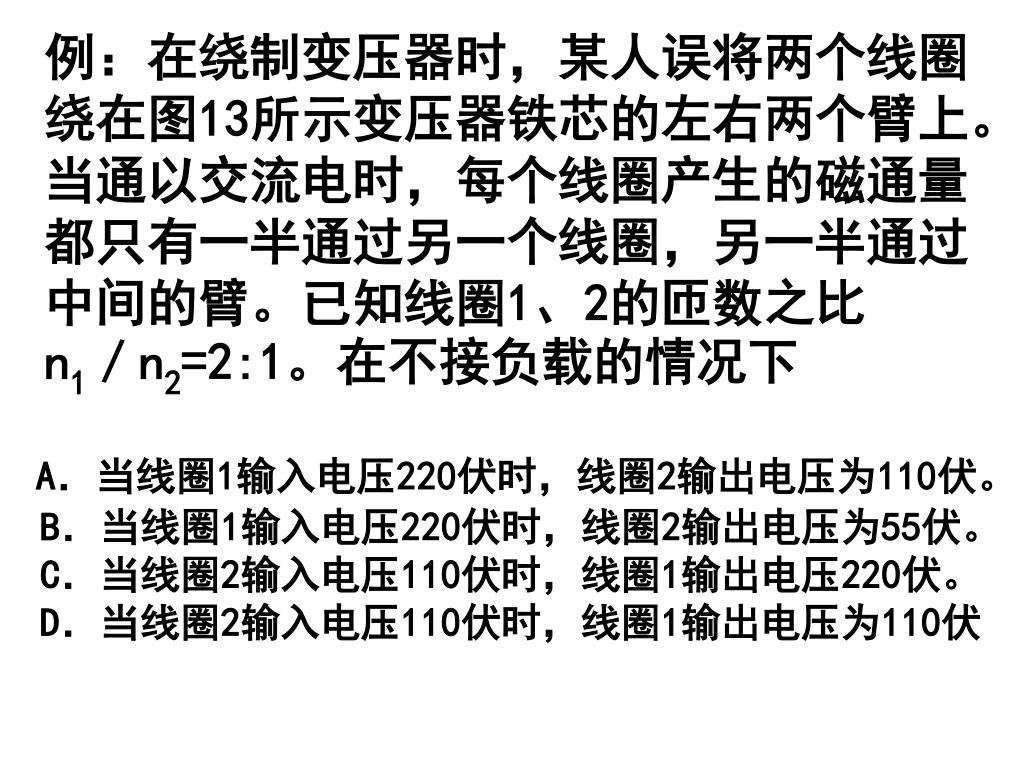

  14. 例：在绕制变压器时，某人误将两个线圈绕在图13所示变压器铁芯的左右两个臂上。当通以交流电时，每个线圈产生的磁通量都只有一半通过另一个线圈，另一半通过中间的臂。已知线圈1、2的匝数之比n1／n2=2:1。在不接负载的情况下例：在绕制变压器时，某人误将两个线圈绕在图13所示变压器铁芯的左右两个臂上。当通以交流电时，每个线圈产生的磁通量都只有一半通过另一个线圈，另一半通过中间的臂。已知线圈1、2的匝数之比n1／n2=2:1。在不接负载的情况下 A．当线圈1输入电压220伏时，线圈2输出电压为110伏。 B．当线圈1输入电压220伏时，线圈2输出电压为55伏。 C．当线圈2输入电压110伏时，线圈1输出电压220伏。 D．当线圈2输入电压110伏时，线圈1输出电压为110伏

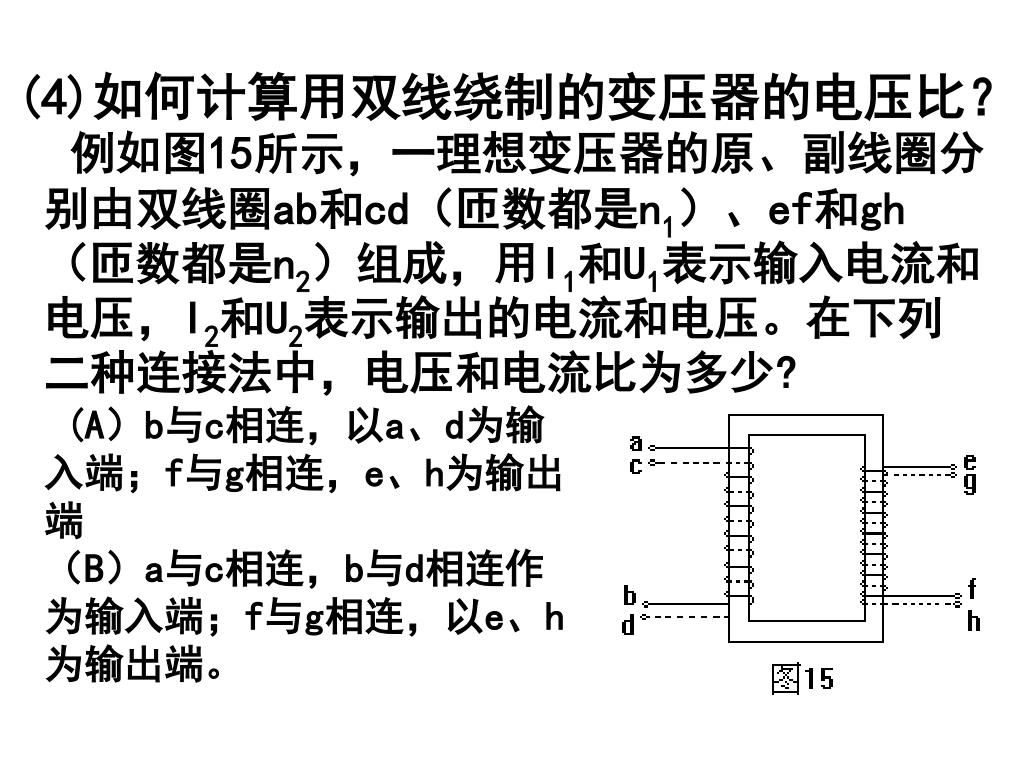

  15. (4)如何计算用双线绕制的变压器的电压比？ 例如图15所示，一理想变压器的原、副线圈分别由双线圈ab和cd（匝数都是n1）、ef和gh（匝数都是n2）组成，用I1和U1表示输入电流和电压，I2和U2表示输出的电流和电压。在下列二种连接法中，电压和电流比为多少? (A）b与c相连，以a、d为输入端；f与g相连，e、h为输出端 （B）a与c相连，b与d相连作为输入端；f与g相连，以e、h为输出端。

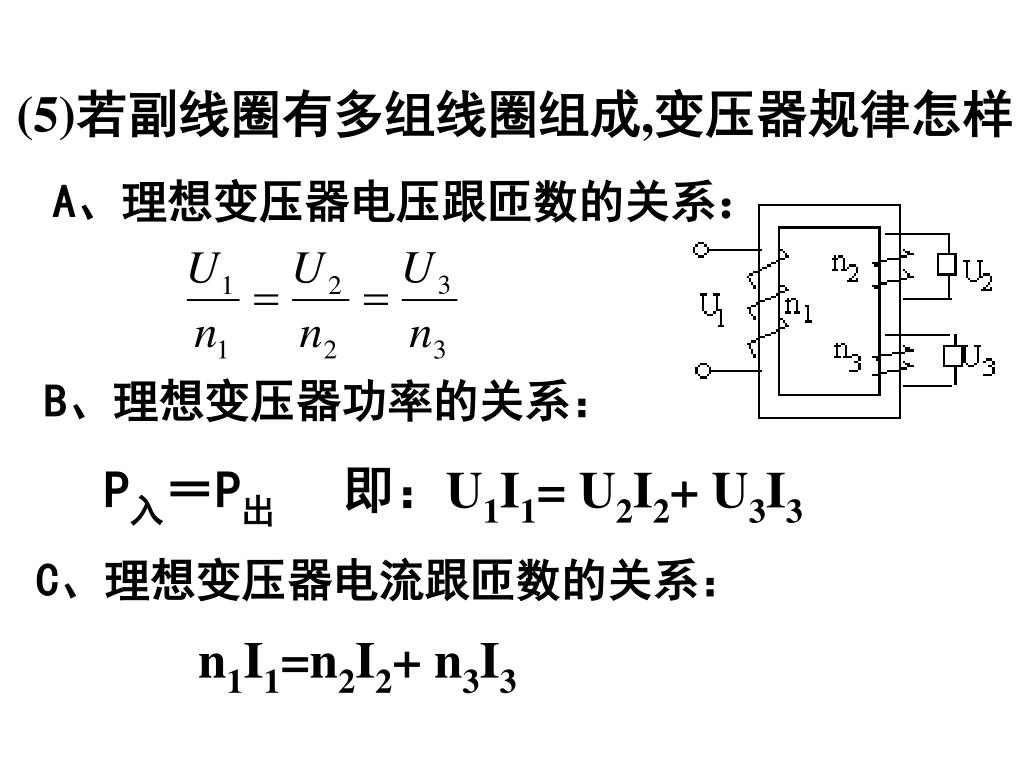

  16. (5)若副线圈有多组线圈组成,变压器规律怎样 A、理想变压器电压跟匝数的关系： B、理想变压器功率的关系： P入＝P出 即：U1I1= U2I2+ U3I3 C、理想变压器电流跟匝数的关系： n1I1=n2I2+ n3I3

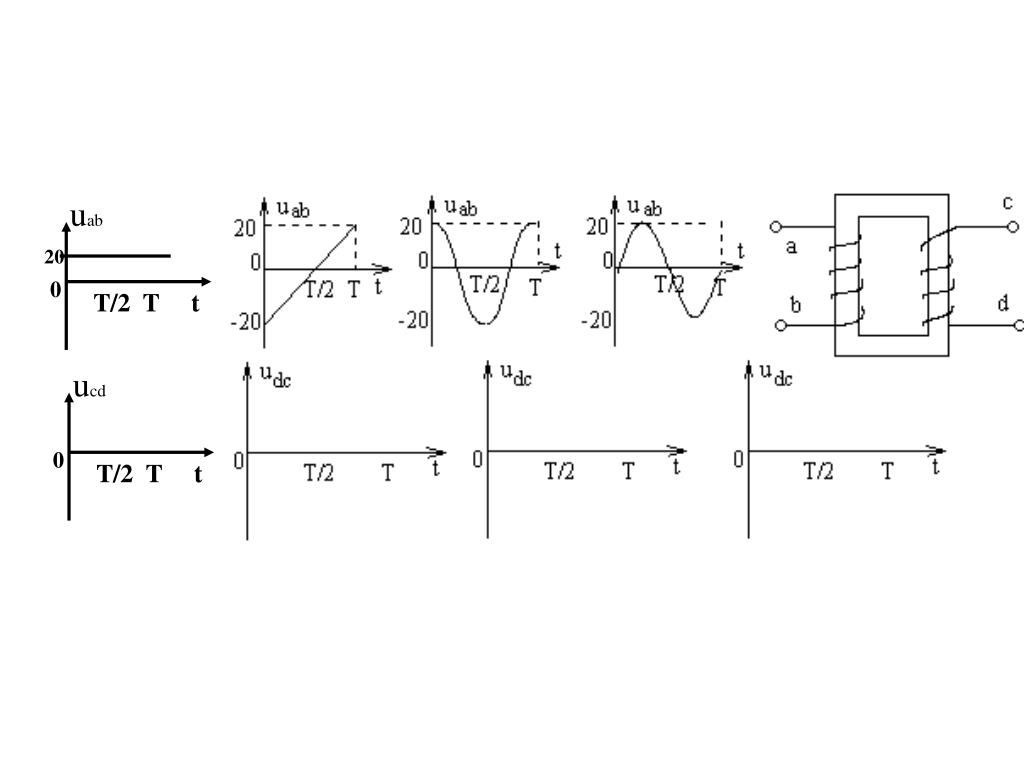

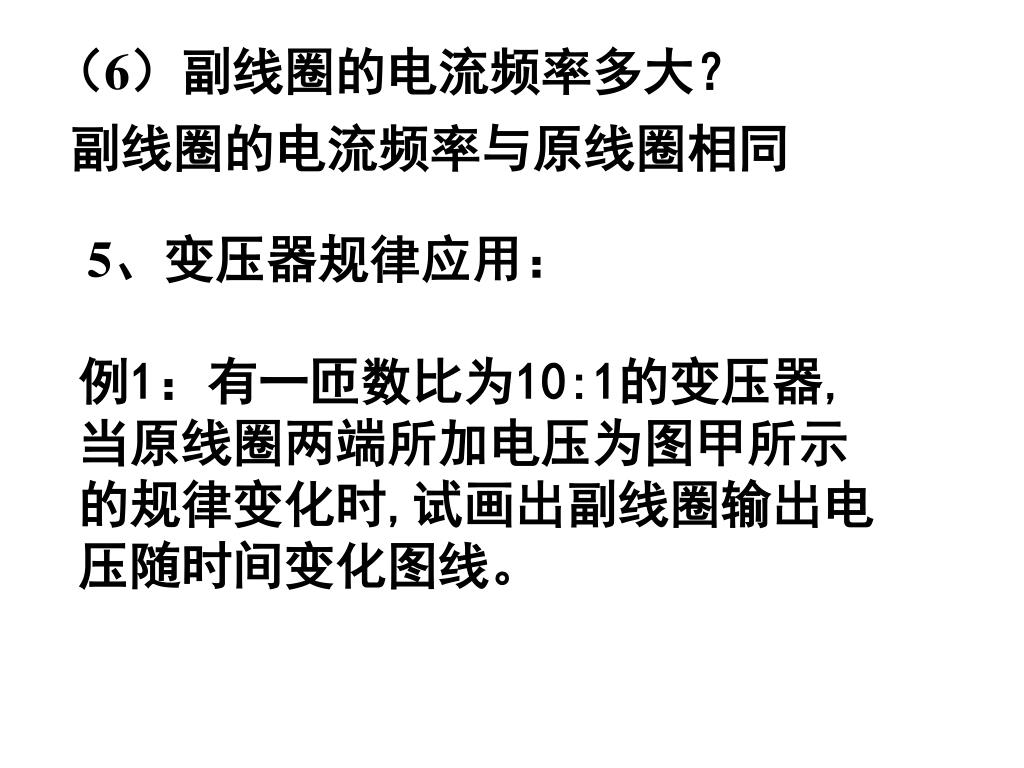

  17. （6）副线圈的电流频率多大？ 副线圈的电流频率与原线圈相同 5、变压器规律应用： 例1：有一匝数比为10:1的变压器,当原线圈两端所加电压为图甲所示的规律变化时,试画出副线圈输出电压随时间变化图线。

  18. uab ucd 0 0 T/2 T t T/2 T t 20

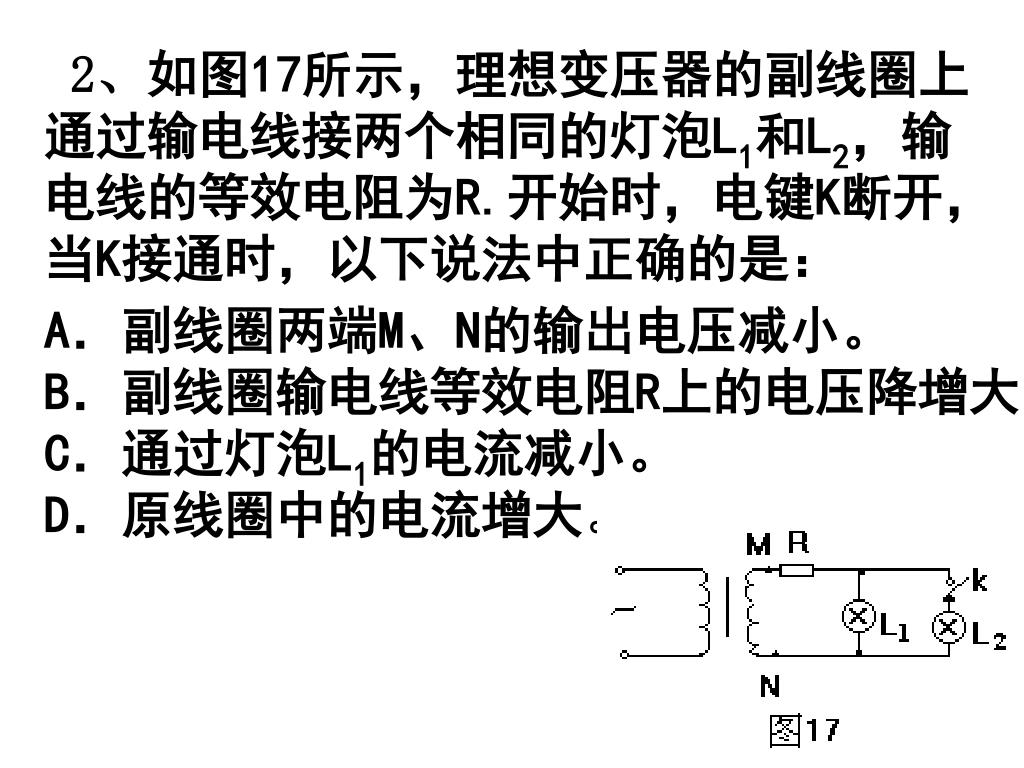

  19. 2、如图17所示，理想变压器的副线圈上通过输电线接两个相同的灯泡L1和L2，输电线的等效电阻为R.开始时，电键K断开，当K接通时，以下说法中正确的是： 2、如图17所示，理想变压器的副线圈上通过输电线接两个相同的灯泡L1和L2，输电线的等效电阻为R.开始时，电键K断开，当K接通时，以下说法中正确的是： A．副线圈两端M、N的输出电压减小。B．副线圈输电线等效电阻R上的电压降增大。 C．通过灯泡L1的电流减小。D．原线圈中的电流增大。

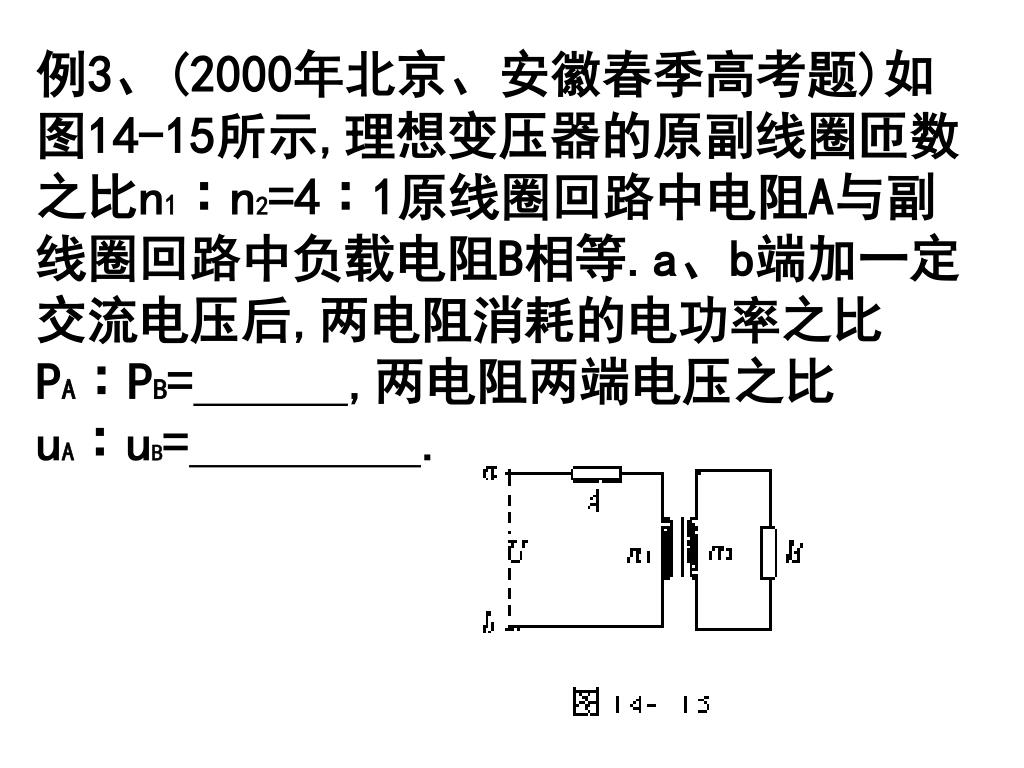

  20. 例3、(2000年北京、安徽春季高考题)如图14-15所示,理想变压器的原副线圈匝数之比n1∶n2=4∶1原线圈回路中电阻A与副线圈回路中负载电阻B相等.a、b端加一定交流电压后,两电阻消耗的电功率之比PA∶PB=,两电阻两端电压之比uA∶uB=.例3、(2000年北京、安徽春季高考题)如图14-15所示,理想变压器的原副线圈匝数之比n1∶n2=4∶1原线圈回路中电阻A与副线圈回路中负载电阻B相等.a、b端加一定交流电压后,两电阻消耗的电功率之比PA∶PB=,两电阻两端电压之比uA∶uB=.

  21. 4.如图14-18所示是一个理想变压器,K为单刀双掷电键,P是滑动变阻器滑动触头,U1为加在原线圈两端的电压,I1为原线圈上的电流强度,则()4.如图14-18所示是一个理想变压器,K为单刀双掷电键,P是滑动变阻器滑动触头,U1为加在原线圈两端的电压,I1为原线圈上的电流强度,则() A.保持U1及P的位置不变,K由a合在b时,I1将增大 B.保持P的位置及U1不变,K由b合在a时,R消耗的功率减小 C.保持U1不变,K合在a处,使P上滑I1将 D.保持P的位置不变,K合在a时,若U1增大,I1将增大

  22. 如图所示M为理想变压器.电源电压不变.当变阻器的滑动头P向上移动时,读数发生变化的电表是如图所示M为理想变压器.电源电压不变.当变阻器的滑动头P向上移动时,读数发生变化的电表是 A．A1 B．A2 C．V1 D． V2

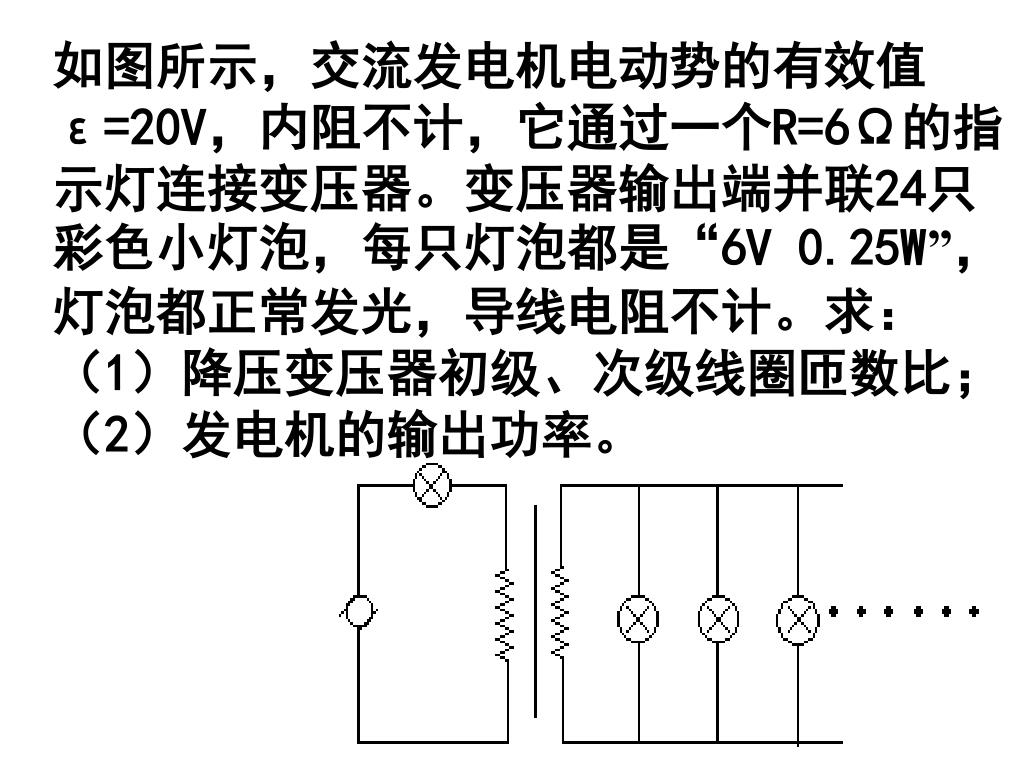

  23. 如图所示，交流发电机电动势的有效值ε=20V，内阻不计，它通过一个R=6Ω的指示灯连接变压器。变压器输出端并联24只彩色小灯泡，每只灯泡都是“6V 0.25W”，灯泡都正常发光，导线电阻不计。求：（1）降压变压器初级、次级线圈匝数比；（2）发电机的输出功率。

  24. 如图示,一个理想变压器,O为副线圈的中心抽头,电路中的两个电阻的大小相同,设开头K闭合前后原线圈的电流为I1和I2,则电流I1:I2为:如图示,一个理想变压器,O为副线圈的中心抽头,电路中的两个电阻的大小相同,设开头K闭合前后原线圈的电流为I1和I2,则电流I1:I2为: A.1:1 B.2:1 C.1:2 D.上述选项均不正确.

  25. 如图16-2所示电路中要使电流表读数变大，可采用的方法有 （ ） A .将R上的滑片向上移动. B . 将R上的滑片向下移动. C .将电键S由1掷向2 D. 将电键S由1掷向3

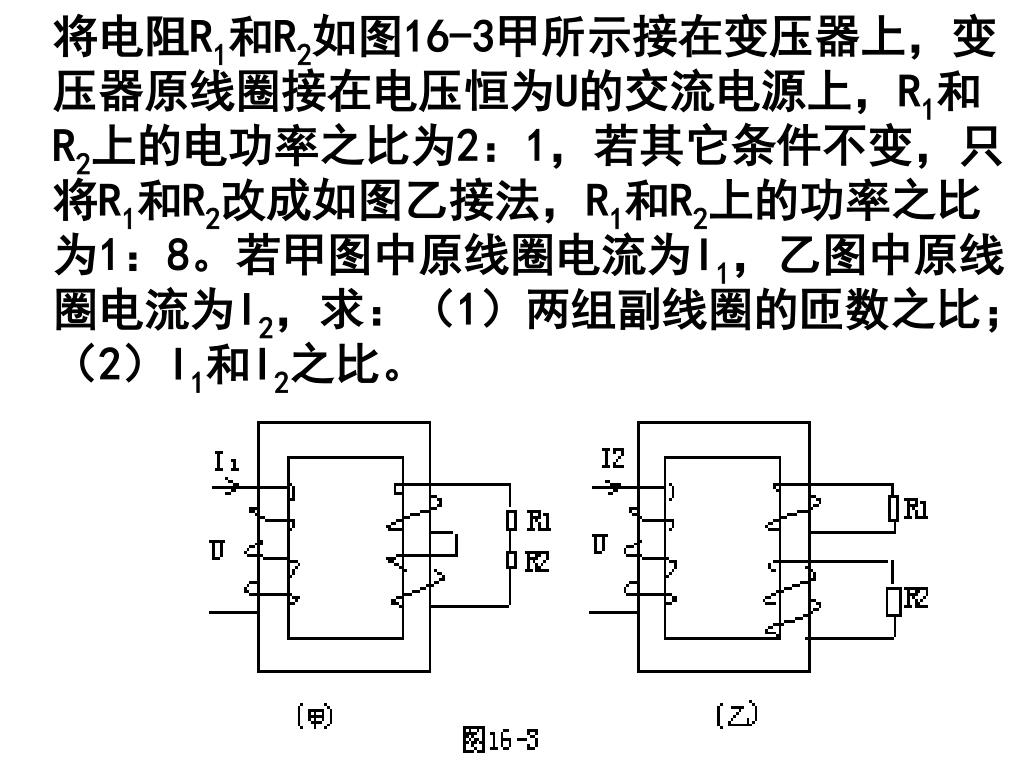

  26. 将电阻R1和R2如图16-3甲所示接在变压器上，变压器原线圈接在电压恒为U的交流电源上，R1和R2上的电功率之比为2：1，若其它条件不变，只将R1和R2改成如图乙接法，R1和R2上的功率之比为1：8。若甲图中原线圈电流为I1，乙图中原线圈电流为I2，求：（1）两组副线圈的匝数之比；（2）I1和I2之比。将电阻R1和R2如图16-3甲所示接在变压器上，变压器原线圈接在电压恒为U的交流电源上，R1和R2上的电功率之比为2：1，若其它条件不变，只将R1和R2改成如图乙接法，R1和R2上的功率之比为1：8。若甲图中原线圈电流为I1，乙图中原线圈电流为I2，求：（1）两组副线圈的匝数之比；（2）I1和I2之比。
