터널식 세차기 계통도 (이미지 ). 쇼트 터널형 자동 세차 시스템 (SL-50). 평행 이동형 선형 사이드 브러쉬 , 차량의 전면과 후미에서의 장시간 세차 , 중복세차 수행 , 루프 브러쉬는 차량의 후미에서 하향 회전하면서 세차 수행 5- 브러쉬 스테이션 – (1 루프 ,4 사이드 ) 세차 소화량 – 50 대 / hour 컨베어 속도 – 최대 6m / min 사이드 브러쉬 이동 구간 – 약 400 mm 루프 브러쉬 SWING 범위 – 300 mm
E N D

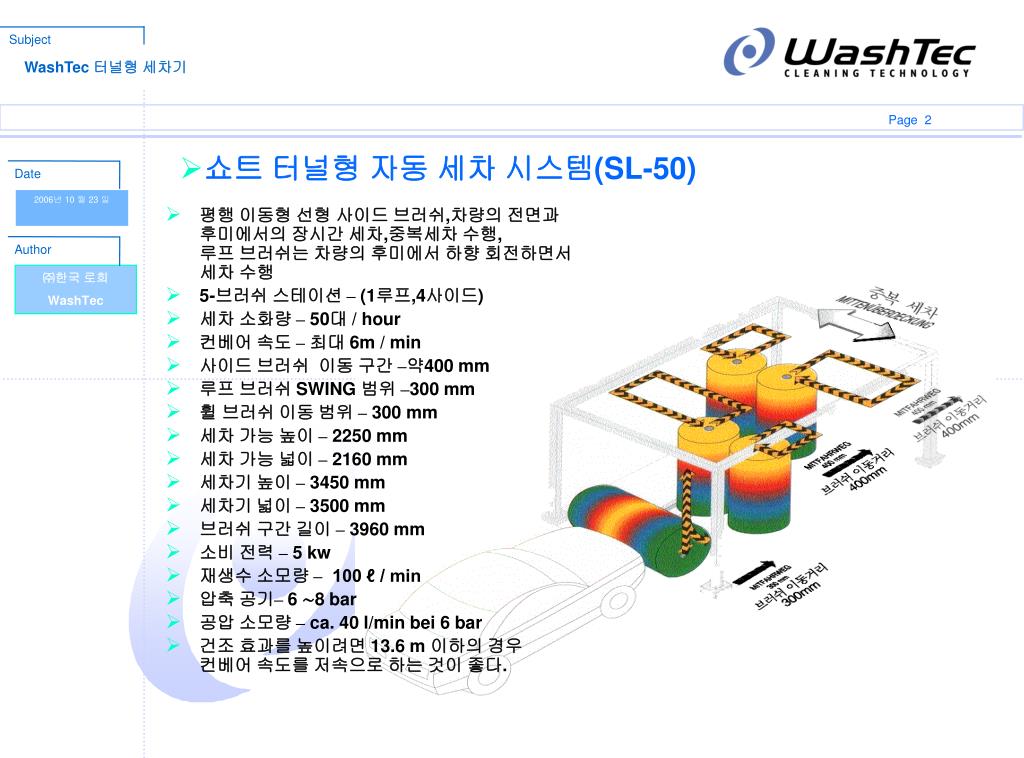

쇼트 터널형 자동 세차 시스템(SL-50) • 평행 이동형 선형 사이드 브러쉬,차량의 전면과 후미에서의 장시간 세차,중복세차 수행, 루프 브러쉬는 차량의 후미에서 하향 회전하면서 세차 수행 • 5-브러쉬 스테이션 – (1루프,4사이드) • 세차 소화량 – 50대 / hour • 컨베어 속도 –최대 6m / min • 사이드 브러쉬 이동 구간 –약400 mm • 루프 브러쉬 SWING 범위 –300 mm • 휠 브러쉬 이동 범위 – 300 mm • 세차 가능 높이 – 2250 mm • 세차 가능 넓이 – 2160 mm • 세차기 높이 – 3450 mm • 세차기 넓이 – 3500 mm • 브러쉬 구간 길이 – 3960 mm • 소비 전력 – 5 kw • 재생수 소모량 – 100 ℓ / min • 압축 공기– 6 ∼8 bar • 공압 소모량 – ca. 40 l/min bei 6 bar • 건조 효과를 높이려면 13.6 m 이하의 경우 컨베어 속도를 저속으로 하는 것이 좋다.

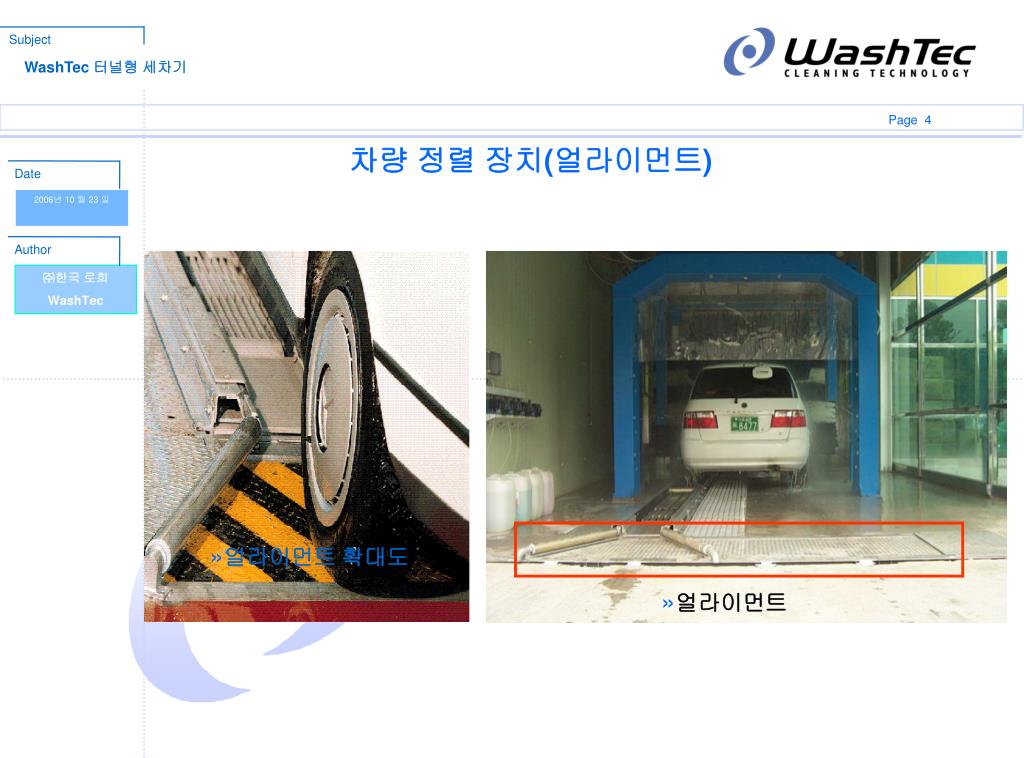

차량 정렬 장치(얼라이먼트) • 얼라이먼트 확대도 • 얼라이먼트

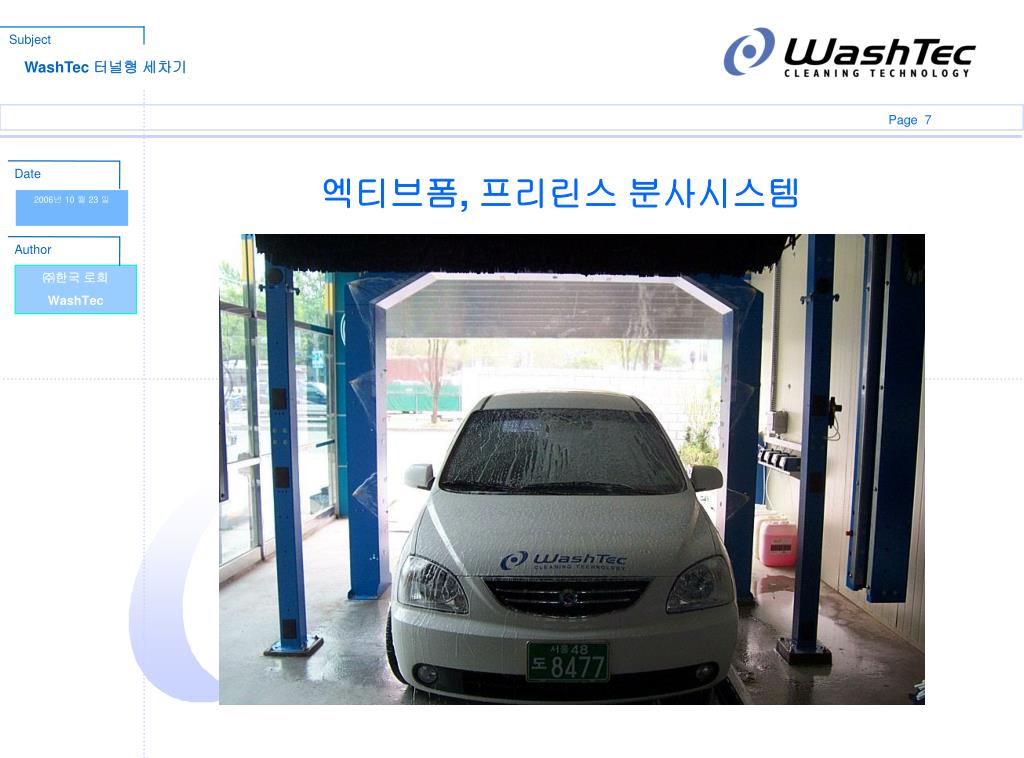

입구 전광판 아치 • 전광 아치(고급형) • 전광 아치(표준형) • 광센서 감지기, 거품분사시스템, 린스아치 내장
브러쉬 스테이션(1-루프, 4-사이드 브러쉬) • 좌,우 측면 세차 • 좌,우 측면 및 지붕 세차 • 뒷면 세차

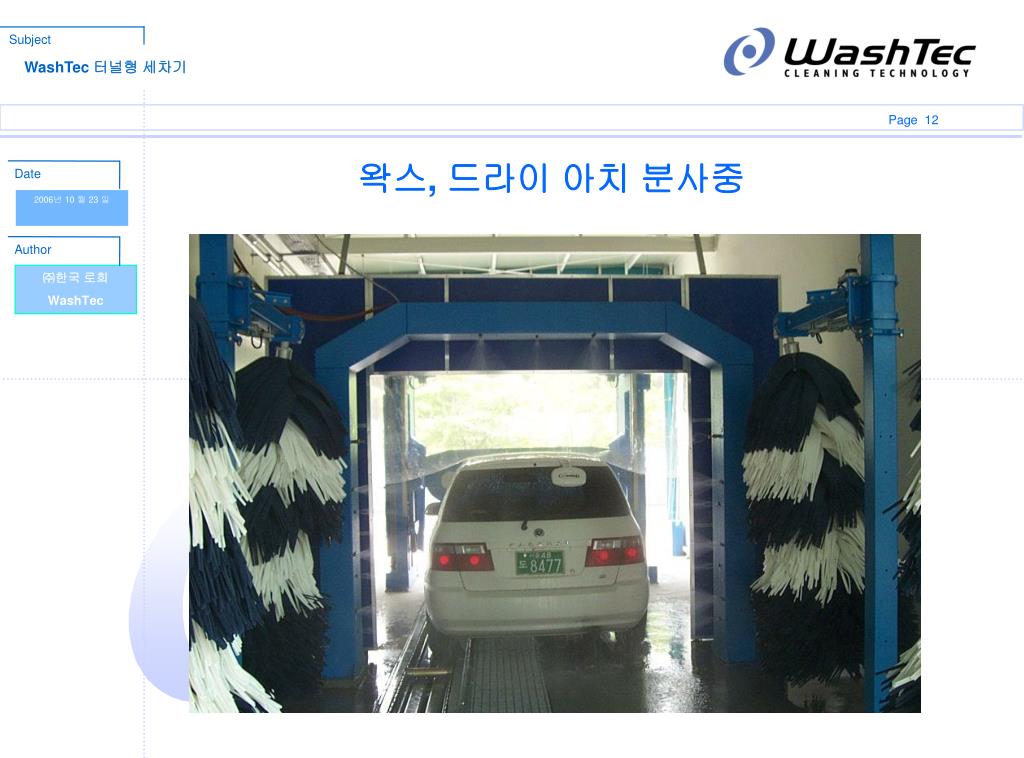

건조기 시스템 (더블 루프 노즐) • 건조 중 • 건조 중 • 건조 구간 진입
