LCD 简介

欧迪斐






Tft panel structure
TFT Panel Structure



Ips panel structure
IPS Panel Structure


LCM组成结构



What s the pixel
What’s the Pixel ?

  • 黑白或灰阶以单个像素点为一个像素;彩屏以一组R,G,B子像素(Sub-Pixel)组成一个像素;对于RGB排布方式是由Color Filter决定的,常用的有4种:



What s the lcd size
What’s the LCD Size?

  • 以LCD的AA区(Active Area)的对角线尺寸为准;比如LG的2.36” TFT AA区对角线尺寸为:

  • [(36mm)2+(48mm)2]1/2/25.4(inch/mm)=2.36inch


What s the number of colors

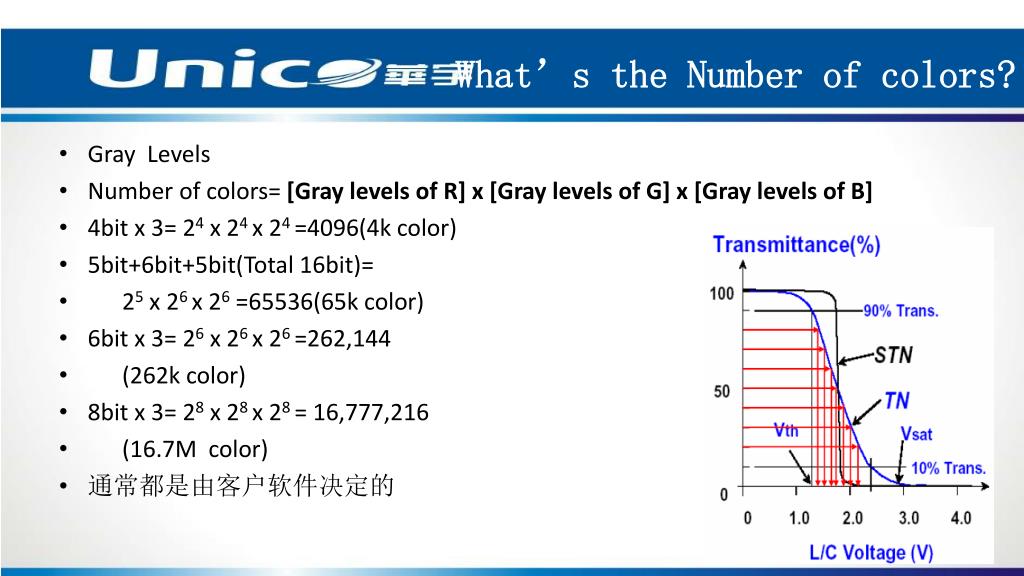

What’s the Number of colors?

  • Gray Levels

  • Number of colors= [Gray levels of R] x [Gray levels of G] x [Gray levels of B]

  • 4bit x 3= 24 x 24 x 24 =4096(4k color)

  • 5bit+6bit+5bit(Total 16bit)=

  • 25 x 26 x 26 =65536(65k color)

  • 6bit x 3= 26 x 26 x 26 =262,144

  • (262k color)

  • 8bit x 3= 28 x 28 x 28 =16,777,216

  • (16.7M color)

  • 通常都是由客户软件决定的


What s the view angle
What’s the View angle?

发白

  • 首先,我们自己要清楚视角如何定义;

  • 其次,和客户沟通客户样品的显示效果确认视角方向;

  • 再次,按客户样品识别客户需求的视角方向;

  • 最后,只要自己弄清了视角定义,无论客户要求如何,我们都能选对!

对比度差的方向,定义此方向为视角方向即12:00

对比度好的方向,定义此方向为视角方向即6:00

发黑


What s the backlight
What’s the Backlight ?

  • 液晶不能主动发光,需要外部光源支持----通常采用backlight背光源;

  • 手持设备通常都采用LED背光源

  • 除了外形尺寸之外要注意区分:串联, 并联共阳极, 并联共阴极,串并结合型;

  • 要根据客户需求和客户的背光驱动方式来定义;

  • BL的几个主要参数:亮度,色度,均匀度(跟LCM的要求有相通性)


为什么背光亮度要求高?

LCM亮度 250cd/m2

BL亮度 4500cd/m2

Why

仅剩6%





What s the interface
What’s the Interface?

  • Interface是LCM和客户主板的接口,常用的有8080时序8/9/16/18bit MPU interface, 6800时序8/9/16/18bit MPU interface; RGB interface; SPI 3线/4线 interface; MDDI /MIPI; TTL, RSDS, LVDS等;

  • 连接方式有焊接式,插接式(卡口式),板对板连接器式等多种;


How to read cad document
How to read CAD Document?

  • 从外形图上主要了解几个信息:

  • 1.显示尺寸

  • 2.分辨率

  • 3.外形尺寸

  • 4.接口定义

  • 5.视角方向

  • 6.背光

  • 7.驱动IC

  • 8.连接器



华宇产品命名规则

  • UD XXXXXX XXX

  • 1 2 3 4

  • 1.两位英文字母表示公司标识:默认即为UD。

  • 2.四位数字表示公司项目流水号:

  •  0000-3999为手机 4000-7999为数码

  • 8000-8999为工控 9000-9999为车载

  • 3.主屏分辨率:

  • 4.三位数字表示主屏尺寸


新项目导入流程

一天之内

市场部提需求并

填新项目申请单

研发协采购定资

源并出报价BOM

采购部报价

运营部核价

客制品需提

供客户图纸

研发组织各部门

项目可行性评审

客户确认

并回签图纸

研发部出方案图

客户接受价格

两天之内

客户邮件确认的

由市场部代签

立项并更新

项目进度表

市场部填写

样品申请单
