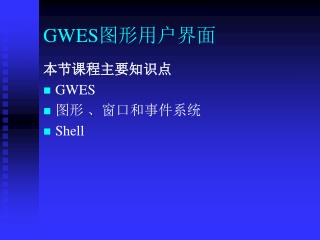

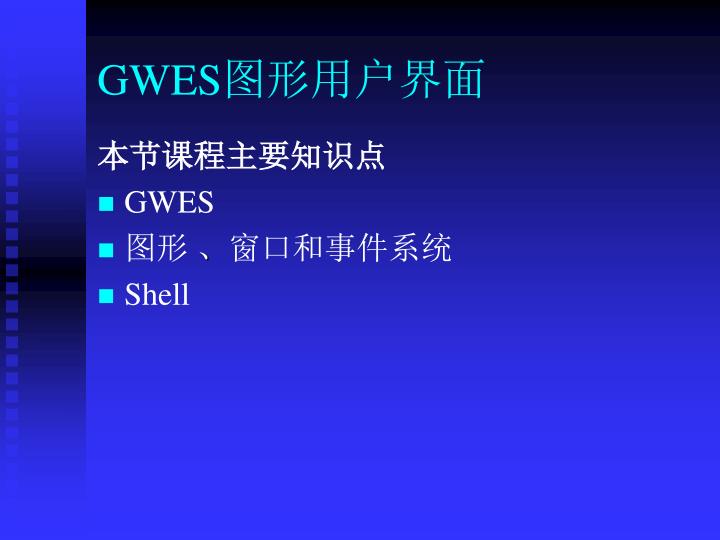

  1. GWES图形用户界面 本节课程主要知识点 • GWES • 图形 、窗口和事件系统 • Shell

  2. 重点和难点 重点 • GWES • Shell 难点 • 图形、界面与事件间的关系

  3. GWES

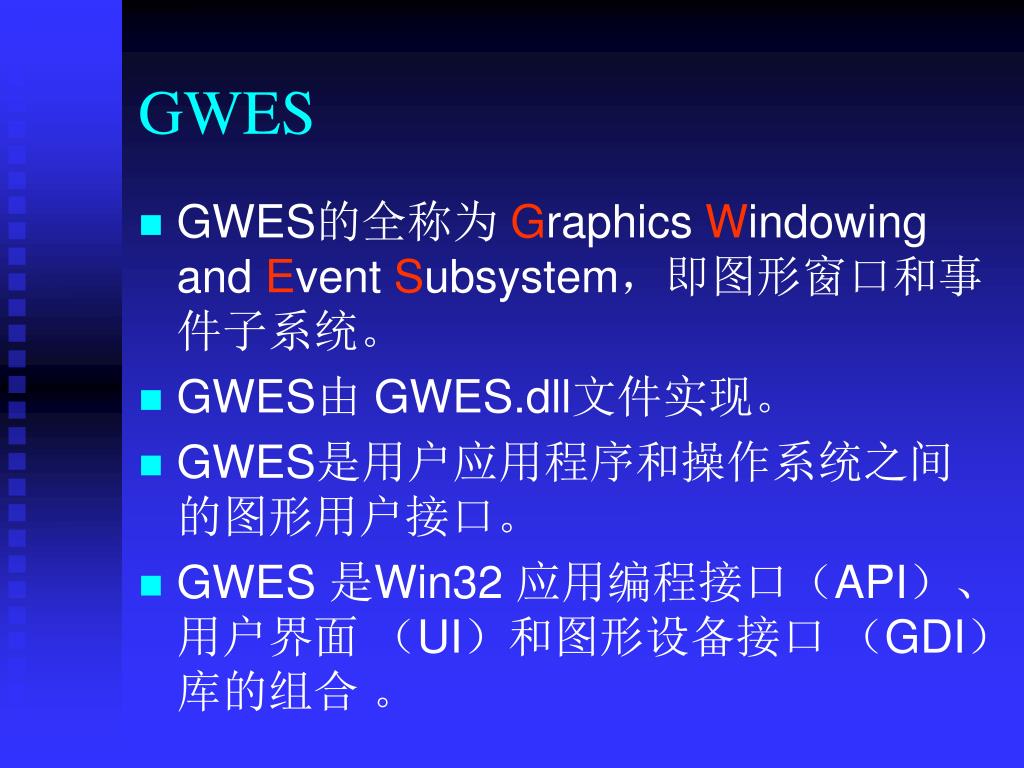

  4. GWES • GWES的全称为 Graphics Windowing and Event Subsystem，即图形窗口和事件子系统。 • GWES由 GWES.dll文件实现。 • GWES是用户应用程序和操作系统之间的图形用户接口。 • GWES 是Win32 应用编程接口（API）、 用户界面 （UI）和图形设备接口 （GDI）库的组合 。

  5. GWES的主要功能 • 通过键盘、笔针动作接受用户输入。 • 将操作系统消息传送到应用程序。 • 创建并管理在显示设备上的窗口、图形及文本的输出。

  6. GWES的组件 • GWES的核心是窗口，所有应用程序都须借助窗口来接受操作系统的消息。 • GWES模块是Windows CE中最高度组件化的部分，包括两个子集 • USER：处理消息、事件、用户输入 • GDI：负责图形输出

  7. GWES的基本配置 • 基本配置用于创建最基本的包括操作系统内核和选定的GWES支持组件，包括 • 消息处理 • 用户输入 • 电源管理 • 不显示用户界面，也不包括窗口管理功能。 • 用于像机顶盒等无显示器的设备。

  8. GWES的中等配置 • 中等配置包括操作系统核心并支持以下功能 • 消息处理及用户输入 • 电源管理、提示性发光二极管(LED) • GDI，包括Microsoft TrueType字体和光栅字体，文本绘制，调色板和打印 • 可定制的触摸和校准UI • 输入方法管理器(IMM) • 窗口和对话管理 • 可定制UI

  9. GWES的完全配置 • 完全配置包含所有的GWES组件。 • 用于完整的基于图形用户接口的应用。

  10. GWES的结构 • GWES的三个关键部份 • 图形系统（Graphic） • 窗口系统（Windows） • 事件系统（event） • 图形系统依赖窗口上下文（DC）来绘图，而窗口也需要图形系统来绘制自身。 • 事件是通过消息机制实现的，而消息总是要发送到某个窗口，而每个窗口都有一个WindProc来处理消息。

  11. 图形 、窗口和事件系统

  12. 图形系统 • 图形系统使用图形设备接口GDI来处理程序的图形输出。

  13. 窗口系统 • 窗口系统是Windows CE输入输出的界面。是实现GWES的核心。

  14. 事件系统 • Windows CE应用程序同样是以事件驱动、消息机制为基础的。 • 事件系统接收由用户输入而产生的消息并进行处理。

  15. Shell

  16. Shell • Shell为应用程序和Internet 应用程序提供内核服务的接口。 • 内核层为应用层提供了两种类型的接口服务： • 应用程序服务：为Windows CE 应用层 和自定义应用程序提供接口服务。 • 外壳程序：为自定义应用程序和Internet 应用程序服务。

  17. Shell位置 对象存储 应用层 Windows CE 应用层 自定义应用程序 Internet 应用程序 RAM文件系统 应用程序服务 Shell 系统注册表 内核层 数据库 驱动程序 内核 OEM 适配层

  18. Shell分类 • 命令行Shell • 如 cmd.exe应用程序，就是命令行shell提供的接口。 • 标准shell • 比如Explorer.exe ,桌面管理项，就为我们提供了标准shell接口。 • Windows 瘦客户端Shell • 如IE就是Windows 就是瘦客户端提供的Shell接口。 • 任务管理器Shell • 如任务管理器。

  19. 命令行Shell • 无显示器的设备，用串口输入命令与目标设备通信。 • 为了能够添加命令行shell ，要添加以下组件：Core OS ->CEBASE->Shell and User Interface ->Shell -> Command Shell-> Command Shell 和 Console Windows 。

  20. 标准Shell 标准shell • 标准Shell 包括 开始菜单、任务条、桌面、和墙纸。 • 通过对标准Shell的定制，我们可以很容易地实现美观的Shell 界面。

  21. Windows 瘦客户端Shell • 提供远程访问目标设备的接口。 • 要添加以下组件：Core OS-> CE Base ->Shell and User Interface -> Shell -> Graphical Shell->Windows Thin Client Shell 。

  22. 任务管理器Shell • 制作用户自己的Shell。 • Windows CE 提供了任务管理器的源代码，在文件夹C\WINCE600\public\Wceshellfe\Oak\Taskman下。 • 用户可以参考其源码，编写自己的Shell界面。

  23. Shell相关的API

  24. Shell常用控件
