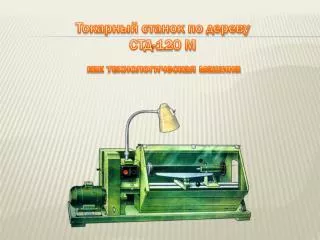

  1. Токарный станок по дереву СТД-120 М как технологическая машина

  2. Что такое машина? • - Какие машины называются технологическими? • - Назовите три составляющие части машины и их назначение. • - Из каких звеньев состоит зубчатая передача?. • - Какие звенья называют ведущими и ведомыми? • - Чем отличается шлицевое соединение от шпоночного? Повторение пройденного материала

  3. Принцип технологической операции резание при строгании

  4. Принцип технологической операции резание при точении

  5. История токарного станка

  6. Токарный станок СТД 120 служит для обработки заготовок из древесины и придания им формы тел вращения (цилиндр, конус, шар и тд.) Назначение токарного станка

  7. Устройство токарного станка ТД 120 а – общий вид: 1 – станина с направляющими; 2 – передняя бабка3 – шпиндель; 4 – ременная передача; 5 – электродвигатель;6 – подручник с кареткой; 7 – задняя бабка; 8 – кнопки «Пуск» и «Стоп»;б – кинематическая схема

  8. Устройство токарного станка СТД 120М 1. Основание 2. Электродвигатель 3. Станина 4. Ограждение ременной передачи 5. Кнопочный выключатель 6. Передняя бабка 7. Шпиндель с насадкой 8. Подручник 9. Задняя бабка

  9. Передняя бабка 1.Корпус 2.Шкив ременной передачи 3.Шайба со стопорным винтом 4.7. Фасонные крышки 5.Упорное кольцо 6.Шпиндель 8. Специальная гайка

  10. Шпиндельные насадки а) патрон б) планшайба в) трезубец

  11. Крепление детали в патроне винтом трезубцем с поджатием задней бабки

  12. Задняя бабка 1. Корпус 9. Центр 10.Пиноль 11.Рукоятка зажима 12.Отверстие для смазки 13.Гайка пиноли 14.Винт пиноли 15.Резьбовая втулка 16.Маховичок 17.Винт крепления 18.Сухарь

  13. Кинематическая схема

  14. 1) Не включать станок без разрешения учителя. 2) Не включать станок без огражденной ременной передачи. 3) Не опираться на части токарного станка. 4) Не класть инструменты и другие предметы на станок. 5) Обо всех неисправностях в станке и электропроводке немед­ленно сообщать учителю. Правила безопасной работы на станке

  15. Современные токарные станки DSL-450/1000 DSK-1500 Корвет - 71 ТК-20

  16. А бывают и такие…

  17. 1. Ознакомьтесь с устройством станка. 2. Убедившись, что станок отключен: 1) переместите заднюю бабку в крайнее правое положение; 2) замерьте: а) расстояние между центрами; б) расстояние от линии центров до станины; в) величина вылета патрона. 3. Заполните таблицу. Практическая работа
