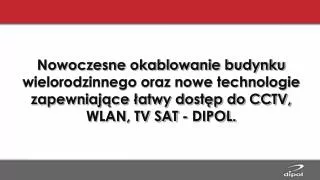

  1. Nowoczesne okablowanie budynku wielorodzinnego oraz nowe technologie zapewniające łatwy dostęp do CCTV, WLAN, TV SAT - DIPOL.

  2. Potencjał DIPOLA

  3. Rozwiązania techniczne

  4. DIPOL w Internecie – coś dla projektantów

  5. DIPOL w Internecie – coś dla projektantów karty katalogowe deklaracje zgodności

  6. DIPOL w Internecie – coś dla projektantów

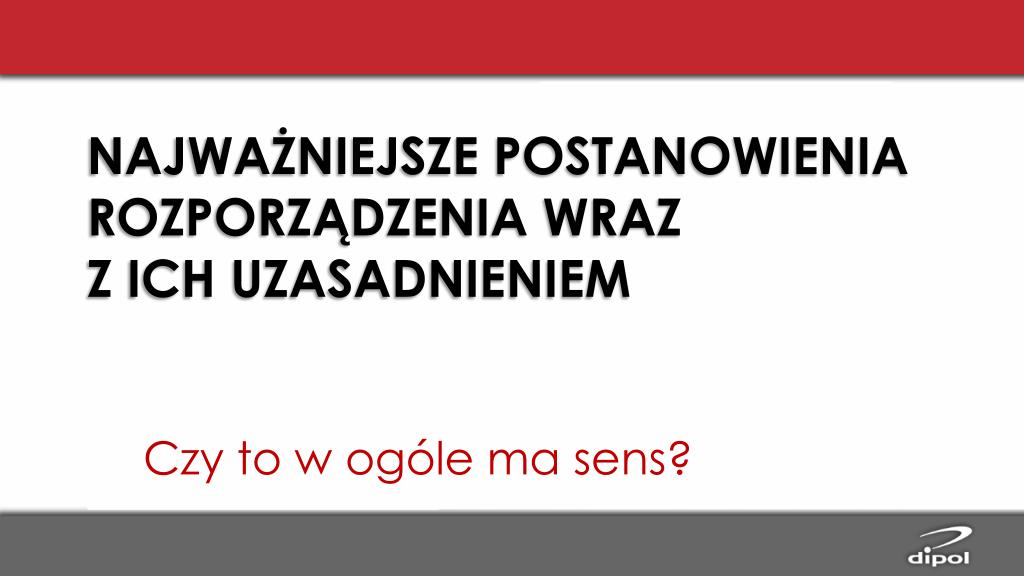

  7. Najważniejsze postanowienia rozporządzenia wraz z ich uzasadnieniem Czy to w ogóle ma sens?

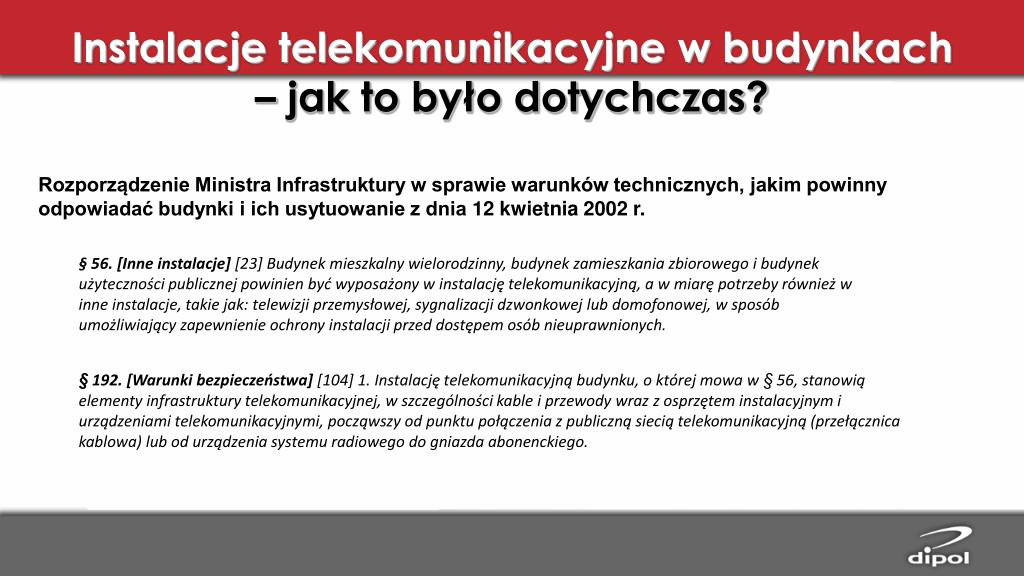

  8. Instalacje telekomunikacyjne w budynkach – jak to było dotychczas? Rozporządzenie Ministra Infrastruktury w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie z dnia 12 kwietnia 2002 r. § 56. [Inne instalacje] [23] Budynek mieszkalny wielorodzinny, budynek zamieszkania zbiorowego i budynek użyteczności publicznej powinien być wyposażony w instalację telekomunikacyjną, a w miarę potrzeby również w inne instalacje, takie jak: telewizji przemysłowej, sygnalizacji dzwonkowej lub domofonowej, w sposób umożliwiający zapewnienie ochrony instalacji przed dostępem osób nieuprawnionych. § 192. [Warunki bezpieczeństwa] [104] 1. Instalację telekomunikacyjną budynku, o której mowa w § 56, stanowią elementy infrastruktury telekomunikacyjnej, w szczególności kable i przewody wraz z osprzętem instalacyjnym i urządzeniami telekomunikacyjnymi, począwszy od punktu połączenia z publiczną siecią telekomunikacyjną (przełącznica kablowa) lub od urządzenia systemu radiowego do gniazda abonenckiego.

  9. Najważniejsze zmiany W przypadku nowo budowanych budynków wielorodzinnych, nowelizacja rozporządzenia wprowadza obowiązek: • montażu instalacji światłowodowej, na którą składać ma się zlokalizowana w dedykowanym pomieszczeniu teletechnicznym przełącznica światłowodowa oraz doprowadzone do każdego mieszkania dwa włókna światłowodowe. • montażu instalacji umożliwiającej zbiorowy odbiór cyfrowych programów telewizji naziemnej DVB-Toraz radia, jak również instalacji umożliwiającej zbiorowy odbiór programów telewizji satelitarnejz dwóch pozycji satelitarnych – w skład instalacji wchodzić ma okablowanie wraz z osprzętem instalacyjnym: rozgałęźnikami, odgałęźnikami oraz wzmacniaczami i multiswitchami, jak również maszt wraz z zestawem antenowym. • montażu okablowania miedzianego, koncentrycznego wraz z osprzętem na potrzeby dostarczenia do mieszkania sygnału sieci kablowej lub drugiego sygnału telewizji satelitarnej i DVB-T - jeden dodatkowy przewód koncentryczny do mieszkania.

  10. Najważniejsze zmiany W przypadku nowo budowanych budynków wielorodzinnych, nowelizacja rozporządzenia wprowadza obowiązek: 4) montażu okablowania miedzianego w postaci dwóch skrętek komputerowych doprowadzonych do mieszkania wraz z osprzętem – doprowadzenie Internetu oraz realizacja instalacji domofonowej, przyzywowej, itp. • montażu teletechnicznej skrzynki mieszkaniowej zlokalizowanej w okolicy wejściowych drzwi do mieszkania, w której zakończenia mają mieć wszystkie wymienione wyżej przewody – skrzynka ta może zawierać dodatkowe elementy takie, jak: rozgałęźniki telewizyjne, switchethernetowy, itp. Okablowanie ze skrzynki doprowadzone ma być do gniazd końcowych, przy czym rozporządzenie nie precyzuje dokładnie tej kwestii. 6) wydzielenia odpowiedniego pomieszczenia teletechnicznego w którym zlokalizowany będzie sprzęt instalacyjny oraz zakończenia kablowe.

  11. Jak okablować budynek wielorodzinny? Instalacja światłowodowa

  12. DOBÓR KABLA DO INSTALACJI Jakie włókno i jaki kabel będzie odpowiedni do instalacji? Okablowanie wewnętrzne to: - kable wewnętrzne typu duplex, - kable wewnętrzne dystrybucyjne, - kable „płaskie” wewnętrzne, - kable uniwersalne.

  13. DOBÓR KABLA DO INSTALACJI KABEL ŁATWEGO DOSTĘPU: -wzmocnienie z 2 prętów aramidowych, -konstrukcja umożliwiająca wycinanie okna i łatwy dostęp do włókien bez ich uszkadzania, -możliwość wyciągnięcia włókna do 30 metrów, -włókna światłowodowe jednomodowe w standardzie G.657.A2, -powłoka LSZH,

  14. KABEL ŁATWEGO DOSTĘPU Dostępne są kable 12,24,36,48 włóknowe

  15. ZAKAŃCZANIE KOŃCÓWEK ŚWIATŁOWODOWYCH Do każdego mieszkania muszą być doprowadzone 2 włókna światłowodowe zakończone końcówkami SC/APC

  16. Jak okablować budynek wielorodzinny? Instalacja telewizji naziemnej i satelitarnej

  17. Szczegółowe wytyczne zawarte w rozporządzeniu okablowanie kategorii RG-6 lub wyższej, wykonane w klasie A, zawierające podwójny ekran – folię aluminiową i oplot o gęstości co najmniej 77% oraz miedzianą żyłę wewnętrzną o średnicy nie mniejszej niż 1 milimetr. Do każdej skrzynki mieszkaniowej oprowadzony ma być jeden przewód z multiswitcha (sygnał FM+DVB-T+SAT) oraz drugi z multiswitcha lub z osprzętu sieci kablowej. zestaw antenowy: antena FM 87,5 – 108MHz, VHF/DAB 174 – 230MHz, UHF 470 – 862 MHz o zysku nie mniejszym niż 14dBi, czasze satelitarne paraboliczne lub offsetowe o średnicy nie mniejszej niż 1,20m instalacja ma zapewniać odbiór sygnału satelitarnego z co najmniej dwóch satelitów - sprzęt instalacyjny wykonany w klasie ekranowania A. Laminas OFC-1200P A6670

  18. Co to jest i jak działa multiswitch? pasmo satelitarne : wysokie (Hi), niskie (Lo) Lo: 10700 – 11700 MHz, Hi: 11700 – 12700 MHz polaryzacja : pozioma (H), pionowa (V) przykładowy transponder satelitarny: HB 13.0E -11393 MHz V 14V, 0kHz – V/Lo 14V, 22kHz – V/Hi 18V, 0kHz – H/Lo 18V, 22kHz – H/Hi sygnały sterujące

  19. Cechy instalacji multiswitchowych • dystrybucja całego pakietu sygnałów z wybranego satelity lub satelitów • sygnał TV naziemnej (analogowa oraz cyfrowa DVB-T) • do odbioru konieczny jest tuner satelitarny • decyzję o zawartości programowej podejmuje indywidualnie każdy z abonentów • konieczność stosowania gniazd RTV/SAT końcowych • jedna głowica odbiornika SAT – jedno wyjście multiswitcha

  20. Cechy instalacji magistralnych Terra • Możliwość zaadaptowania w praktycznie każdej topologii fizycznej • Szczególnie polecane w przypadku rozległych obiektów wieloklatkowych oraz wielokondygnacyjnych • 1 zestaw antenowy – nawet 1000 gniazd

  21. Multiswitche TERRA serii MSV • od 8 do 32 wyjść • 1 lub 2 pozycje satelitarne • wzmocnienie DVB-T 4-10dB regulowane w zakresie 17dB • wzmocnienie SAT 5-14 dB regulowane w zakresie 10dB • grupowanie wyjść pod względem wzmocnienia • maksymalny poziom DVB-T na wyjściu 85-93dB • maksymalny poziom SAT 93dB MSV-932 TERRA

  22. Multiswitche TERRA serii MSV Regulacja poziomu DVB-T Regulacja SAT dla pasma niskiego i wysokiego MSV-932 TERRA

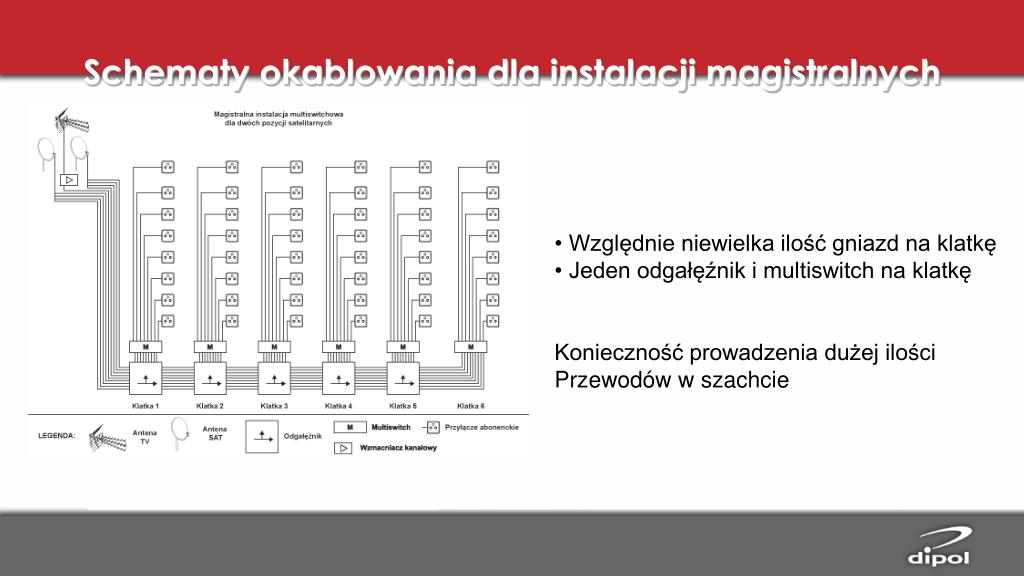

  23. Schematy okablowania dla instalacji magistralnych • Względnie niewielka ilość gniazd na klatkę • Jeden odgałęźnik i multiswitch na klatkę • Konieczność prowadzenia dużej ilości • Przewodów w szachcie

  24. Schematy okablowania dla instalacji magistralnych • Duża ilość gniazd w klatce • Budynki wielokondygnacyjne • Jeden odgałęźnik i multiswitch na piętro • (ew. kilka pięter) • Duża elastyczność • Większa ilość urządzeń aktywnych oraz • skrzynek RTV – wyższy koszt

  25. SatNET – program do projektowania instalacji multiswitchowych

  26. SatNET – program do projektowania instalacji

  27. Magistrale światłowodowe dla instalacji multiswitchowych • Konwertery optyczne • Nadajniki optyczne • Splittery • Wirtualne odbiorniki (Quatro, Quad, Twin)

  28. Instalacje sieci kablowej jeden z doprowadzonych do teletechnicznej skrzynki mieszkaniowej przewodów współosiowych może być przeznaczony na potrzeby świadczenia usług przez operatorów telewizji kablowej za punkt początkowy instalacji sieci kablowej należy przyjąć punkt styku z publiczną siecią telekomunikacyjną zastosowane w instalacji kable spełniać mają wymagania, jak w przypadku instalacji RTV/SAT Triset Profi klasa A++

  29. Instalacja LAN&Instalacja domofonowa

  30. Szczegółowe wytyczne do każdej telekomunikacyjnej skrzynki mieszkaniowej powinny być doprowadzone co najmniej dwie skrętki komputerowe UTP kategorii 5e lub wyższej tor transmisyjny utworzony przez przewody oraz osprzęt połączeniowy klasy D jedno z łączy wykorzystane na potrzeby świadczenia usług telekomunikacyjnych, drugie na potrzeby realizacji instalacji domofonowej, dzwonkowej lub podobnej

  31. W czym możemy Ci pomóc?

  32. Dziękujemy
