  1. 第2章 内容回顾 • 常用按位计数制的转换 • 非十进制的加法和减法 • 负数的表示 • 符号－数值（原码） • 补码数制：基数补码、基数减1补码 • 二进制的原码、反码、补码表示 制作：金燕华

  2. 第2章 内容回顾 • 二进制补码的加法和减法 • 十进制数的二进制编码 • BCD码、2421码、余3码 • 二五混合码、10中取1码 • 葛莱码（ Gray code ） • 字符编码 • 动作、条件和状态的编码 制作：金燕华

  3. 数字逻辑设计及应用 第3章 数字电路 介绍数字电路中的电气知识 制作：金燕华

  4. 思考几个问题 • 在模拟的世界中如何表征数字系统？ • 如何将物理上的实际值 映射为逻辑上的 0 和 1 ？ • 什么时候考虑器件的逻辑功能； 什么时候考虑器件的模拟特性？ 制作：金燕华

  5. Vcc 0 1 R VOUT 0 1 VIN 正逻辑 positive 负逻辑 negative 获得高、低电平的基本原理 3.1 逻辑信号和门电路 • 如何获得高、低电平？ • 高电平对应 0 还是 1？ 制作：金燕华

  6. 3.1 逻辑信号和门电路 • 从物理的角度 • 考虑电路如何工作，工作中的电气特性 • 实际物理器件不可避免的时间延迟问题 • 从逻辑角度 • 输入、输出的逻辑关系 三种基本逻辑：与、或、非 制作：金燕华

  7. A B Z 逻辑符号 A B Z A A & Z Z B B 基本逻辑运算：与（AND） 开关：1通、0断 灯：1亮、0不亮 真值表 当且仅当所有输入 全为1时，输出为1 0 0 0 0 1 0 1 0 0 1 1 1 逻辑表达式 Z = A · B 制作：金燕华

  8. 真值表 A A B Z 逻辑符号 B Z A A ≥1 Z Z B B 基本逻辑运算：或（OR） 0 0 0 0 1 1 1 0 1 1 1 1 只要有任何一个输入为1，输出就为1 逻辑表达式：Z = A + B 制作：金燕华

  9. 逻辑符号 真值表 A Z 0 1 1 0 R 1 Z Z A A A Z 逻辑表达式：Y = A = A’ 基本逻辑运算：非（NOT） 产生一个与输入相反的输出 通常称为反相器（inverter） 制作：金燕华

  10. 与非 逻辑表达式： Z = ( A · B ) ’ 逻辑符号： 或非 逻辑表达式： Z = ( A + B ) ’ 逻辑符号： & ≥1 与非 和 或非 制作：金燕华

  11. & ≥1 真 值 表 制作：金燕华

  12. 关于逻辑代数的几个公理 • 若X  1, 则X = 0 若X  0, 则X = 1 • 0’ = 1 1’ = 0 • 0 · 0 = 0 1 + 1 = 1 • 1 · 1 = 1 0 + 0 = 0 • 0·1 = 1·0 = 0 1+0 = 0+1 = 1 制作：金燕华

  13. 3.2 逻辑系列 （Logic Family） • 同一系列的芯片具有类似的输入、输出及内部电路特征，但逻辑功能不同。 • 不同系列的芯片可能不匹配 • TTL逻辑系列 • CMOS系列 制作：金燕华

  14. 5.0V 逻辑1（高态） 逻辑0（低态） 3.5V 1.5V 0.0V 3.2 CMOS逻辑 • CMOS逻辑电平 未定义 典型的5V电源电压 其它电源电压：3.3V 或 2.7V 制作：金燕华

  15. 源极 source 漏极 drain N沟道 Vgs 栅极 gate + 栅极 gate + Vgs 漏极 drain 源极 source P沟道 2、MOS晶体管 • 分为：N沟道 和 P沟道 • 通常：Vgs > = 0 • Vgs = 0 • Rds很高（>106） • 截止状态 • Vgs  Rds  • 导通状态 制作：金燕华

  16. 源极 source Vgs + 栅极 gate 漏极 drain P沟道 MOS晶体管 • 分为：N沟道 和 P沟道 • 通常：Vgs < = 0 • Vgs = 0 • Rds非常高 • 截止状态 • Vgs Rds  • 导通状态 制作：金燕华

  17. MOS晶体管 • MOS晶体管栅极阻抗非常高（>兆欧） • 无论栅电压如何 栅－漏、栅－源之间几乎没有电流 （漏电流 leakage current , A） • 栅极与源和漏极之间有电容耦合 信号转换时，电容充放电，功耗较大 制作：金燕华

  18. + VDD RD D + G iD vO + vI S – – MOS管的基本开关电路 只要电路参数选择合理 输入低，截止，输出高 输入高，导通，输出低 制作：金燕华

  19. VDD = +5.0V Tp S VOUT VIN D Tn G S 3、基本的CMOS反相器 工作原理 1、VIN = 0.0V VGSN = 0.0V，Tn截止 VGSP = VIN –VDD = –5.0V，Tp导通 VOUT  VDD = 5.0V 2、VIN = VDD = 5.0V VGSN = 5.0V，Tn导通 VGSP = VIN –VDD = 0.0V，Tp截止 VOUT  0 制作：金燕华

  20. VDD = +5.0V T2 T4 Z A T1 B T3 4、CMOS与非门 工作原理： 1、A、B至少有一个为低 T1、T3至少有一个截止， T2、T4至少有一个导通；Z为高（  VDD） 2、A、B都为高 T1、T3都导通， T2，T4都截止， Z为低（  0V） 制作：金燕华

  21. VDD = +5.0V A T2 B T4 Z T1 T3 4、CMOS或非门 工作原理： 1、A、B都为低 T1、T3都截止， T2，T4都导通， Z为高（ VDD） 2、A、B至少有一个为高 T1、T3至少有一个导通， T2、T4至少有一个截止； Z为低（ 0V） 制作：金燕华

  22. 5、扇入（fan－in） • 门电路所具有的输入端的数目 • 导通电阻的可加性限制了CMOS门的扇入数 • 可用较少输入门级联得到较多的输入 制作：金燕华

  23. VDD = +5.0V Z A 6、非反相门 非反相缓冲器 制作：金燕华

  24. VDD = +5.0V A B Z C D 7、CMOS与或非门 制作：金燕华

  25. 3.4 CMOS电路的电气特性 • 逻辑电压电平 • 直流噪声容限 • 扇出 • 速度 • 功耗 • 噪声 • 静电放电 • 漏极开路输出、三态输出 物理上的 而不是逻辑上的 制作：金燕华

  26. VDD = +5.0V VOUT Tp 5.0 VOUT VIN Tn VIN 1.5 3.5 5.0 电压传输特性 3.5 CMOS稳态电气特性 • 逻辑电平和噪声容限 制作：金燕华

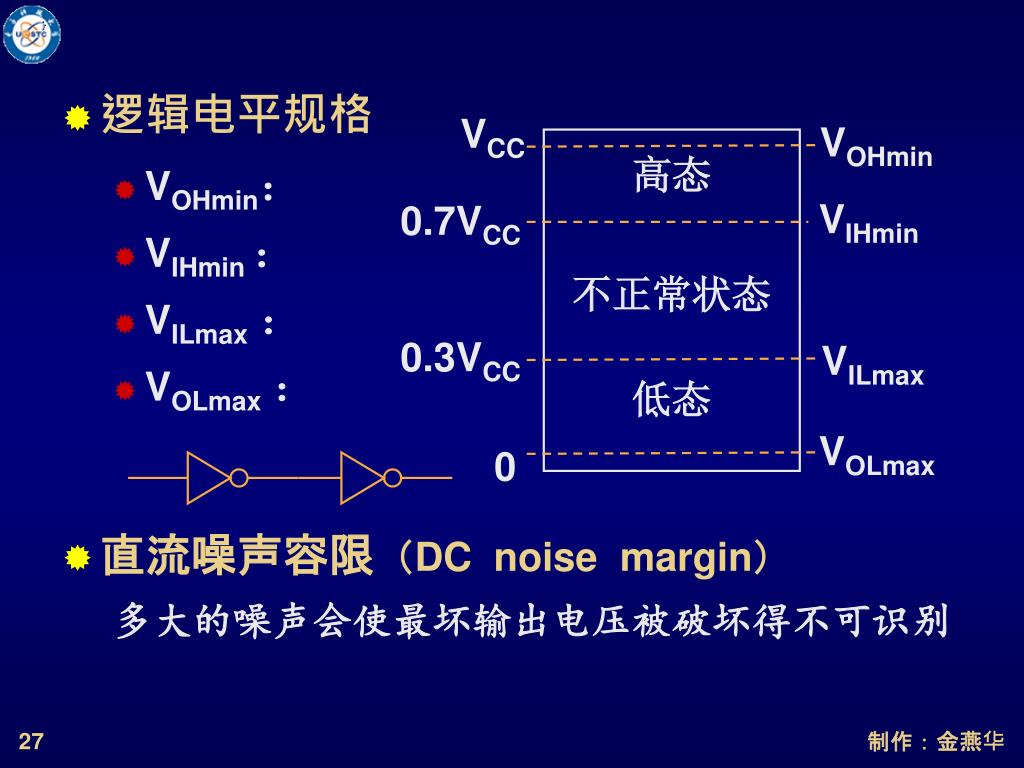

  27. VCC VOHmin 高态 不正常状态 低态 VIHmin 0.7VCC 0.3VCC VILmax VOLmax 0 • 逻辑电平规格 • VOHmin： • VIHmin ： • VILmax ： • VOLmax ： • 直流噪声容限（DC noise margin） 多大的噪声会使最坏输出电压被破坏得不可识别 制作：金燕华

  28. VCC VOHmin 高态 不正常状态 低态 VIHmin 0.7VCC 0.3VCC VILmax VOLmax 0 制作：金燕华

  29. 制作：金燕华

  30. Vcc R VOUT VIN 获得高、低电平的基本原理 回 顾 • 正逻辑和负逻辑 • 三种基本逻辑：与、或、非 • 三种描述方法： • 真值表 • 逻辑表达式 • 逻辑符号 • 与非和或非 制作：金燕华

  31. 源极 source 漏极 drain N沟道 Vgs 栅极 gate 5.0V + 逻辑1（高态） 逻辑0（低态） 栅极 gate + 3.5V Vgs 漏极 drain 源极 source 1.5V P沟道 0.0V • 逻辑系列：TTL系列 和 CMOS系列 • CMOS逻辑电平 制作：金燕华

  32. VDD = +5.0V VCC Tp VOUT Z VIN Tn A CMOS反相器 制作：金燕华

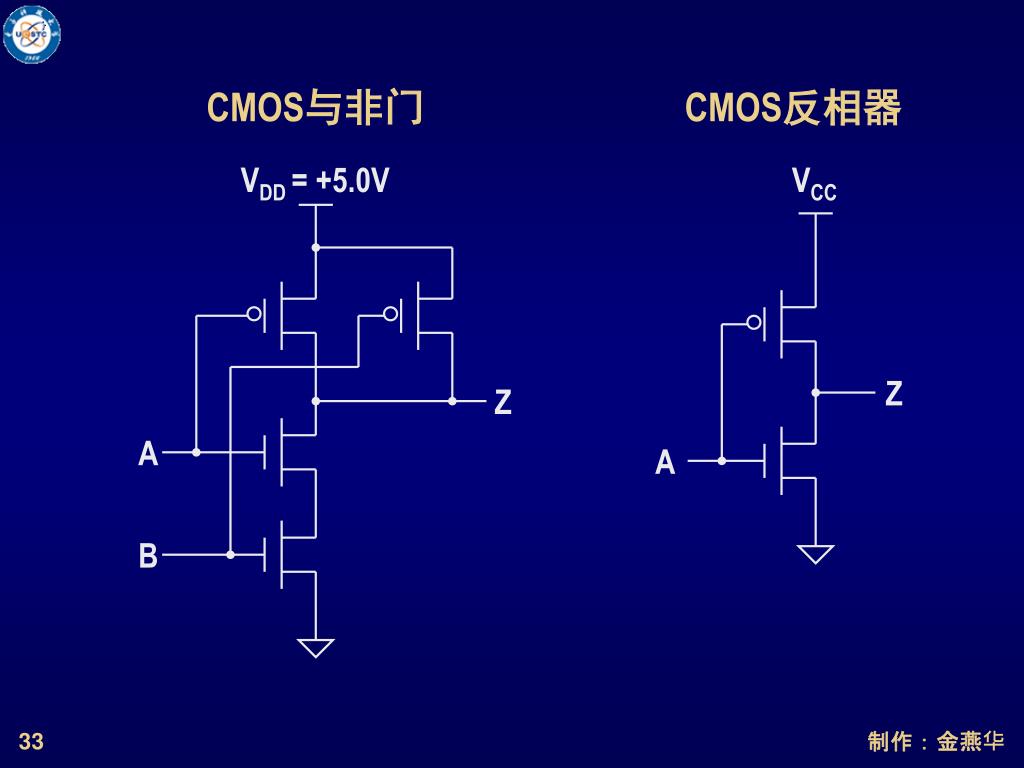

  33. CMOS与非门 VDD = +5.0V VCC Z Z A A B CMOS反相器 制作：金燕华

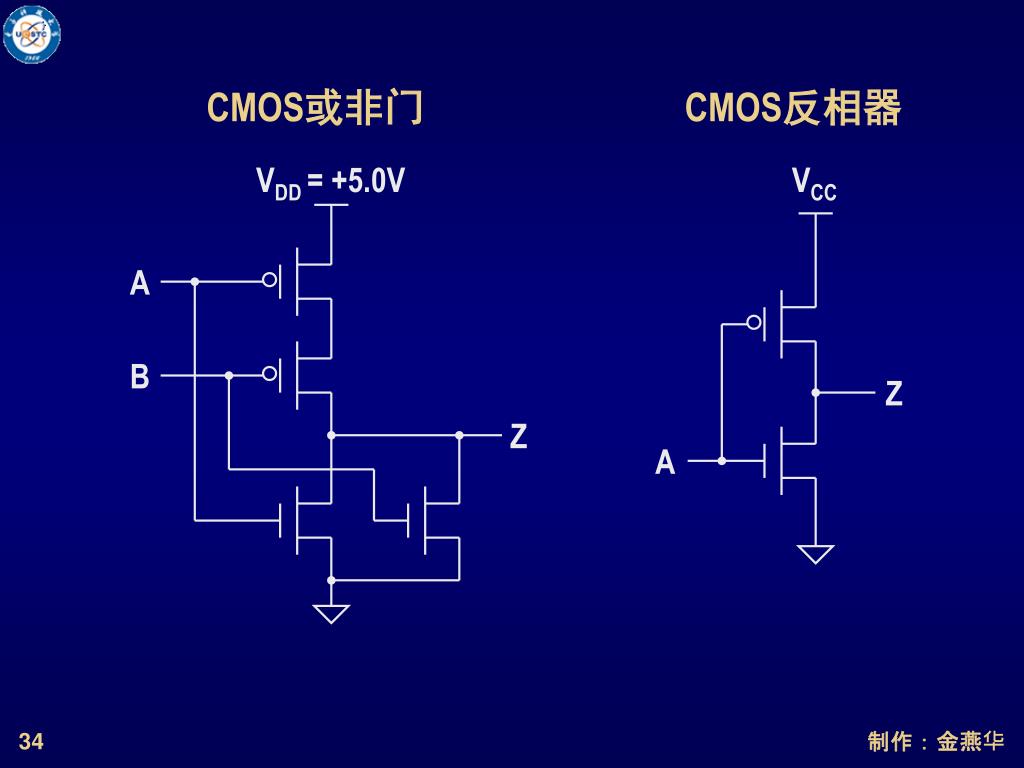

  34. CMOS或非门 VDD = +5.0V VCC A B Z Z A CMOS反相器 制作：金燕华

  35. 非反相门 VCC VDD = +5.0V Z Z A A CMOS反相器 制作：金燕华

  36. VDD = +5.0V VDD = +5.0V A B Z A Z B • 导通电阻的可加性限制了CMOS门的扇入数 制作：金燕华

  37. 物理上的 而不是逻辑上的 3.4 CMOS电路的电气特性 • 逻辑电压电平 • 直流噪声容限 • 扇出 • 速度、功耗 • 噪声、静电放电 • 漏极开路输出、三态输出 数据表（data sheet） 规格说明（教材P69） 制作：金燕华

  38. VDD = +5.0V VOUT Tp 1 5.0 VOUT 1 0 VIN Tn 0 VIN 1.5 3.5 5.0 电压传输特性 3.5 CMOS稳态电气特性 • 逻辑电平和噪声容限 制作：金燕华

  39. VOHmin 高态 不正常状态 低态 VIHmin VILmax VOLmax • 逻辑电平规格 VCC－0.1V 0.7VCC 地＋0.1V 0.3VCC 制作：金燕华

  40. VOHmin 高态 不正常状态 低态 VIHmin VILmax VOLmax • 直流噪声容限（DC noise margin） 多大的噪声会使最坏输出电压被破坏得不可识别 30%VCC－0.1V 制作：金燕华

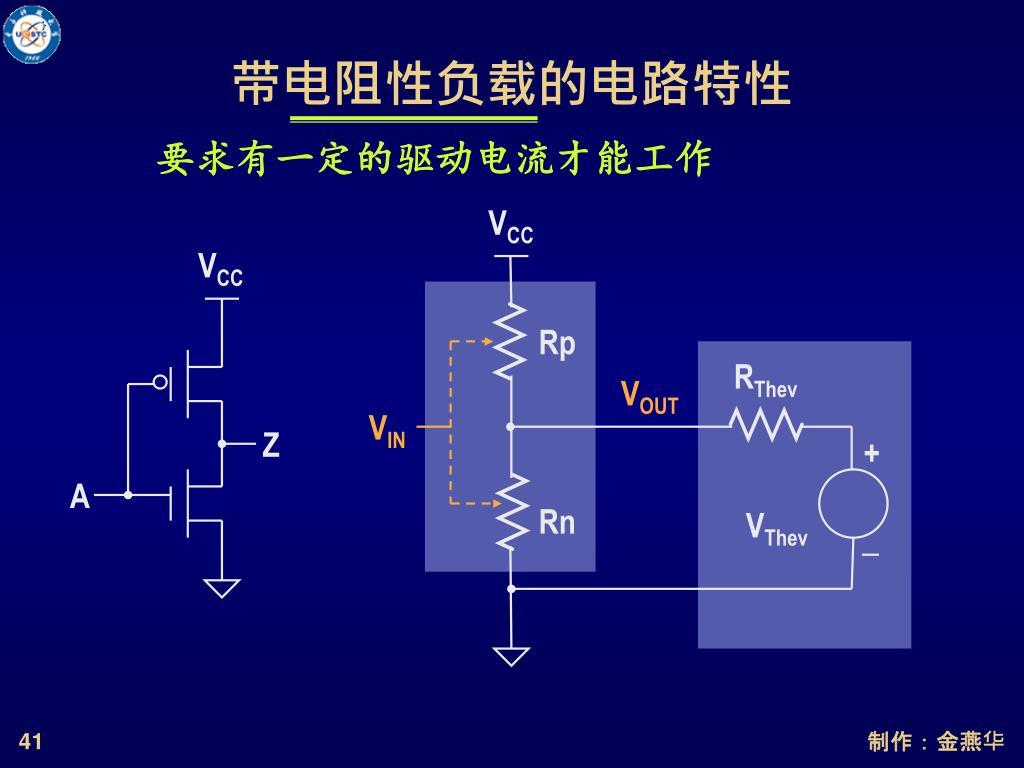

  41. 要求有一定的驱动电流才能工作 VCC VCC Rp RThev VOUT VIN Z + A Rn VThev 带电阻性负载的电路特性 制作：金燕华

  42. VCC = + 5.0V Rp >1M 电阻性 负载 VOLmax IOLmax Rn 输出为低态时 VOUT < = VOLmax 输出端吸收电流 sinking current 能吸收的最大电流 IOLmax （灌电流） 制作：金燕华

  43. VCC = + 5.0V Rp 电阻性 负载 VOHmin IOHmax Rn >1M 输出为高态时 VOUT > = VOHmin 输出端提供电流 sourcing current 能提供的最大电流 IOHmax （拉电流） 制作：金燕华

  44. VCC = + 5.0V VCC = + 5.0V RThev RThev + + VThev VThev 输出为高态时， 估计提供电流： VOUT = 0 VIN = 1 输出为低态时， 估计吸收电流： VOUT = 1 VIN = 0 制作：金燕华

  45. VCC = + 5.0V VCC = + 5.0V 400 4k VOUT 4.31V VOUT 0.24V VIN 1.5V VIN 3.5V 2.5k 200 非理想输入时的电路特性 输出电压变坏（有电阻性负载时更差） 更糟糕的是：输出端电流 ，功耗  制作：金燕华

  46. 在不超出其最坏情况负载规格的条件下， 一个逻辑门能驱动的输入端个数。 扇出需考虑输出高电平和低电平两种状态 总扇出＝min（高态扇出，低态扇出） 直流扇出 和 交流扇出 扇出（fan-out） 制作：金燕华

  47. 负载效应 当输出负载大于它的扇出能力时（P77） • 输出电压变差（不符合逻辑电平的规格） • 传输延迟和转换时间变长 • 温度可能升高，可靠性降低，器件失效 制作：金燕华

  48. X Z +5V X Z 1k Z X 不用的CMOS输入端 • 不用的CMOS输入端绝不能悬空 增加了驱动信号的电容负载，使操作变慢 制作：金燕华

  49. VDD = +5.0V 电流传输特性 iD Tp VOUT VIN Tn vI VDD 1 2 电流尖峰和去耦电容器 current spikea & decoupling capacitors 制作：金燕华

  50. 3.6 CMOS动态电气特性 CMOS器件的速度和功耗在很大程度上取决于器件及其负载的动态特性。 • 速度取决于两个特性： • 转换时间（transition time） • 传播延迟（propagation delay） 逻辑电路的输出从一种状态变为另一种状态所需的时间 从输入信号变化到产生输出信号变化所需的时间 制作：金燕华
