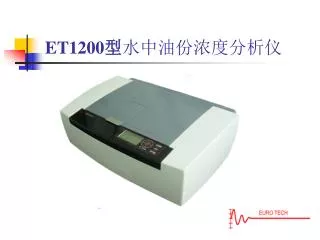

  1. ET1200型水中油份浓度分析仪

  2. 应用行业 1 环境监测站:地表水,地下水,生活污水,工业废水中油类物质测定 2 环境监测站:饮食业油烟排放测定 执行标准:GB18483-2001 饮食业油烟排放标准 2002年01月01日实施 3 市政排水监测站\水质净化中心以及污水处理厂 执行标准:GB18918-2002,<城镇污水处理厂污染物排放标准>,2003年07月01日实施 4 油品码头污水处理厂

  3. 应用行业 5 城镇供水公司或者自来水公司 执行标准:GB3838-2002<地表水环境质量标准> 2002年06月01日实施 6 石油石化行业外排水 执行标准: 石油炼制工业水污染物排放标准GB3551－83 以及<污水综合排放标准> GB8978-1996 7 铁路环境监测站 <铁路货车洗刷废水排放标准>GB 5469-85 8 火力发电厂环境监测站

  4. 应用行业 9 钢铁企业环境监测站 <钢铁工业水污染物排放标准>GB 13456--92 1992年5月18日国家环境保护局批准 1992年7月1日实施） 10 农业环境监测站 <农田灌溉水质标准>GB5084-92 11 水文站 执行标准:GB3838-2002<地表水环境质量标准> 2002年06月01日实施 12 大专院校，科研教学

  5. 应用行业 13 海洋环境监测 14 交通环境监测 15 港口环境监测站

  6. 测量原理 水中油的测量基本方法有以下几种： 1、重量法：使用石油醚萃取，然后蒸发称重。该方法操作比较麻烦，灵敏度低，只能测量10mg/L以上的水。 2、紫外法：使用石油醚萃取，在紫外分光光度计上测量。方法的灵敏度比较高，但测量有一定的局限性。 3、非分散红外法：使用四氯化碳萃取，在红外2930cm-1处测量。方法的灵敏度较高，但测量也有一定的局限性。 4、红外分光光度法

  7. 水质 石油类和动植物油类的测定红外光度法（GB/T16488-1996） 石油类：在本标准规定的条件下，用四氯化碳萃取、不被硅酸镁吸附、并且在 波数为2930cm-1、2960 cm-1、3030 cm-1全部或部分谱带处有特征吸 收的物质。 动植物油：在本标准规定的条件下，用四氯化碳萃取、并且被硅酸镁吸附的物 质。当萃取物中含有非动植物油的极性物质时，应在测试报告中加 以说明。 总萃取物和石油的含量均由波数分别为2930 cm-1 (CH2基团C－H键的伸缩振 动)、2960 cm-1 (CH3基团C－H键的伸缩振动)、3030 cm-1 (芳香基环中C－H键 的伸缩振动)谱带处的吸光度A2930 、A2960 、A3030 进行计算，动植物油的 含量按总萃取物与石油类含量之差计算。

  8. 水质 石油类和动植物油类的测定红外光度法（GB/T16488-1996） 水样中总萃取物量C1：(mg/L)按式（1）计算： C1＝[X·A1,2930＋Y·A1,2960＋Z·(A1,3030－A1,2930/F)]·V0·D·l/VW·L …(1) 式中： X、Y、Z、F－校正系数； A1,2930、A1,2960、A1,3030－各对应波数下测得的萃取液的吸光度； V0－萃取溶剂定容体积，ml； VW－水样体积ml； D－萃取液稀释倍数； l－测定校正系数时所用比色皿的光程，cm； L－测定水样时所用比色皿的光程，cm。

  9. ET1200型水中油份浓度分析仪 ET 1200红外分光油分析仪作为测量水中油的专用分析仪器，可用于 地面水、地下水、生活污水和工业废水中的石油类和动物、植物油的 测定，也可用于测定空气中的油烟。 可用在环境监测站，石油、化工企业的环境保护部门，机械、矿山、 电子行业及港口、油田、污水厂、自来水厂等。 作为通用的红外分光光度计，能进行扫描、分析物质的结构和各种有 机物的定性、定量分析。可用于所有的应用红外分光光度计的企业、 事业、学校等部门。

  10. 测量原理 按国家标准“GB/T16488-1996”应用红外光度法测定水中石油类和动植物油、空气中油烟 分别在波数3030、2960、2930cm-1处测定四氯化碳萃取液中有特征吸收的物质。

  11. 两种操作方式之一 直接测量 无需计算机，直接 进行三波数红外法 或非分散法测量水 中油。具有快速校 正、波数校正等功 能。

  12. 在仪器上直接测量 > 红外测油 非分散测油 仪器校准 连接PC 测量 >调零 正在调零… ENTER ENTER ▼ >1. 01 4cm 2. 3. 4. > 测量 调零 红外法 (4cm) * ×××× mg/L ENTER ENTER

  13. 在仪器上直接校正 红外测油 非分散测油 > 仪器校准 连接PC > 红外校正 非分散校正 波数设定 1. 01 4cm >2. 3. 4. ENTER ENTER ENTER >1cm比色皿 4cm比色皿 请输入曲线名称 _ >创建曲线 退出 ENTER ENTER ENTER 请用空白试剂 调零 正在调零… ENTER ENTER

  14. 在仪器上直接校正 放入标样 输入浓度： _ mg/L 正在测量 … ENTER ENTER ENTER 1. 01 4cm 2. ××× 3. 4. > 存储 放弃 > 完成 继续 ENTER ENTER

  15. 两种操作方式之二 软件操作 更大扩展应用功能 ●波长扫描 ●测量数据处理 ●油烟测量

  16. 红外扫描 在3400-2400间进 行波数扫描，为定 性或定量测量其它 有机物确定最大吸 收波数。

  17. 红外光度法测水中油 红外测油包括 ●校正 ●测量 可进行三波数红外 分光光度法测量及 校正。

  18. 红外光度法校正

  19. 快速校正 也可以用一个混合标 准样品进行快速校正， 只需进行调零、输入 样品浓度和测量即可。

  20. 红外光度法测量 测量前输入水样体 积和萃取液体积， 就能直接得出水样 浓度。 可直接求平均值、标 准偏差和相对标准偏 差等统计数据。

  21. 非分散测量 非分散测量包含 ●校正 ●测量 在波数2930cm-1处测 量及校正。

  22. 油烟测量 空气中的油烟测量，可用ET1200的电脑操作软件中的油烟测量项， 仪器的测量过程与测量水中油份含量是一样的。 水中油份与空气中的油烟测量,区别只是样品的前处理不同。水样是 萃取后在仪器上测量，油烟是用取样筒取样后，记下取样时的有关 参数，如泵的流量（空气流量）、时间等，以便确定空气的体积， 取样后将取样筒中的吸附网放入四氯化碳中清洗（类似水中油份的 萃取工作),余下的仪器测量工作与水中油份的测量，或直接将此四 氯化碳溶液放到仪器上测量。

  23. 油烟测量 油烟测量 可对饮食业等排放的油烟进行三波数红外分光光度法测量及校正。 金桥工厂照片

  24. 油烟测量

  25. 检验仪器 此测量程序检验仪器的准确性,线性关系以及重现性 ●波数的扫描—此测量程序检验仪器的波数准确度 ●红外油标(国家标准油样品)的测量

  26. 波数的扫描 以空气为零参比, 扫描国家标准滤 光片

  27. 红外油标样的测量 ●浓度:19.5mg/L ●数据个数:8 ●平均值:19.24 ●标准偏差:0.25 ●RSD:1.28%

  28. 红外油标样的测量 ●浓度:78mg/L ●数据个数:8 ●平均值:77.46 ●标准偏差:0.63 ●RSD:0.81%

  29. 红外油标样的测量 ●浓度:3.9mg/L ●数据个数:8 ●平均值:3.72 ●标准偏差:0.04 ●RSD:1.04%

  30. 红外油标样的测量 ●浓度:1.95mg/L ●数据个数:8 ●平均值:1.97 ●标准偏差:0.09 ●RSD:4.43%

  31. 仪器特点 ● 仪器具有自动记忆零点功能,调零结束后,只要不关电源,仪器可以 直接进行样品测量,而不需要多次调零,减少人员接触四氯化碳的 机会,使用方便. ● 测量过程中,仪器自动多次测量同一样品.更换样品时,仪器自动返 回测量菜单,测量下一样品只需要按一次”ENTER”确认,即可多次测 量样品. ● 仪器可以脱离计算机进行完整操作.也可以配置计算机,进行操作. ● 仪器测量时间以及准确度高.测量一个样品时间只需要35秒. ● 仪器采用多点测量方法,加入温度补偿功能,使仪器测量不受温度影 响.

  32. 技术参数 测量范围： 0-1000 mg/L（水样） 检 出 限： 0.2 mg/L (四氯化碳中混合油） 0.1 mg/L (四氯化碳中烷烃类） 红外测量： 3030cm-1 ，2960cm-1 ，2930cm-1 非分散测量： 2930 cm-1 线性系数： ≥0.999 波数扫描范围： 3400-2400 cm-1 波数准确度： ±2 cm-1 波数重现性： 1cm-1 读数方式： 浓度（mg/L),吸光度(abs),透过率 (T%) 工作环境温度： 0--40℃ 外接输出： RS232接口 电 源： 220±10%，50Hz 外部尺寸： 500 X 380 X 220 mm

  33. 自动萃取仪 ET 3200B萃取仪是采用搅拌方式使被萃取液 和萃取液充分混合，达到最佳的液－液萃取 效果，待静止分层后，通过活塞阀取出萃取 液。 可同时萃取三个样品 技术参数 ●萃取容量：500ml×3 ●工作方式：搅拌式 ●工作电源：220V/50HZ ●仪器功率：30W ●外形尺寸：562*240*460mm ●仪器净重：15.7kg

  34. 建立红外测油实验室 ● 测油仪 ● 萃取装置，或分液漏斗10个，水中油的浓度较低用1升容量，较高 则用500或250ml ● 四氯化碳萃取剂，分析纯，每个样品约用50ml。可以从我公司购 买，也可以在试剂商店购买后做提纯处理。 ● 标准样品，可以从我公司购买，也可以在市级以上的环境监测站购买。 ● 其它玻璃仪器如容量瓶（100ml、50ml各10个）移液管（10ml大肚吸管、5ml、1ml刻度吸管各2支）；无水硫酸钠、氯化钠、盐酸、硫酸各一瓶。

  35. 主要配置 ● ET1200红外测油仪主机 ● 电脑操作软件 ● 仪器操作演示光盘 ● 1厘米石英比色皿（2只） ● 4厘米石英比色皿（2只） ● 232计算机连接线 ● 电源线

  36. 用户检验报告

  37. 客户名单 自来水: 市北自来水, 宁波自来水,沈阳自来水,天津自来水,汕头自来 水,济宁供水集团,南京自来水,无锡自来水,浦东威雅力自来水 公司,广州自来水 高 校: 同济大学,华东理工大学,华东师范大学,上海师范大学,上海大 学,南京理工,南京工业大学 石 化: 金山石化,高桥石化,赛科石油,德固赛,扬子石化 监测站: 哈尔滨市环境监测站, 郑州市环境监测, 湖北省环境监测,江 苏省环境监测浙江省环境监测,杭州市环境监测 水 文: 青浦水文,崇明水文,松江水文,黄河流域监测,辽河流域监测

  38. 上海欧陆科仪有限公司 为水质监测提供更好的服务
