Presentation Transcript

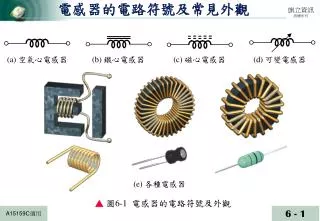

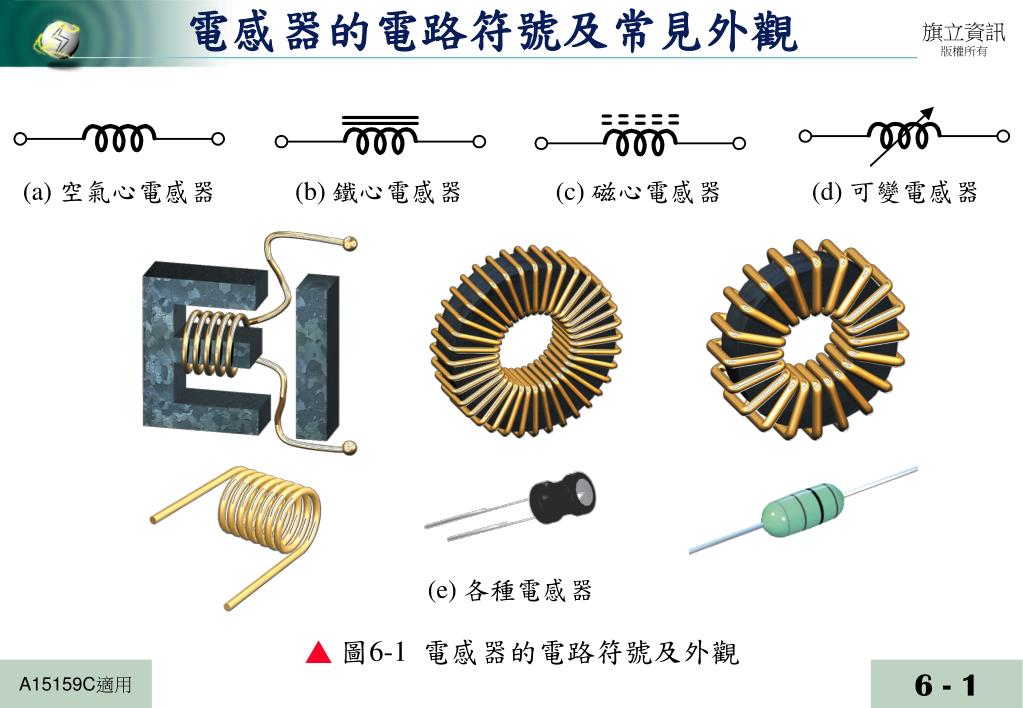

  1. 電感器的電路符號及常見外觀 (a) 空氣心電感器 (b) 鐵心電感器 (c) 磁心電感器 (d) 可變電感器 (e) 各種電感器 • ▲ 圖6-1 電感器的電路符號及外觀

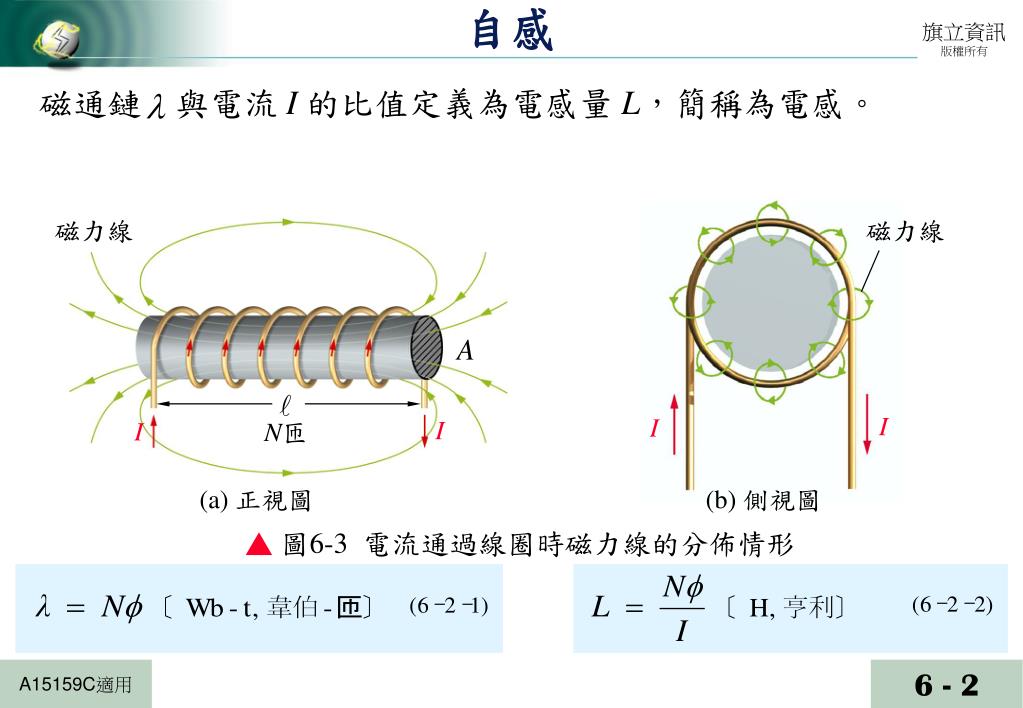

  2. 自感 磁力線 磁力線 I I N匝 I I 磁通鏈 與電流 I 的比值定義為電感量 L，簡稱為電感。 (a) 正視圖 (b) 側視圖 • ▲ 圖6-3 電流通過線圈時磁力線的分佈情形

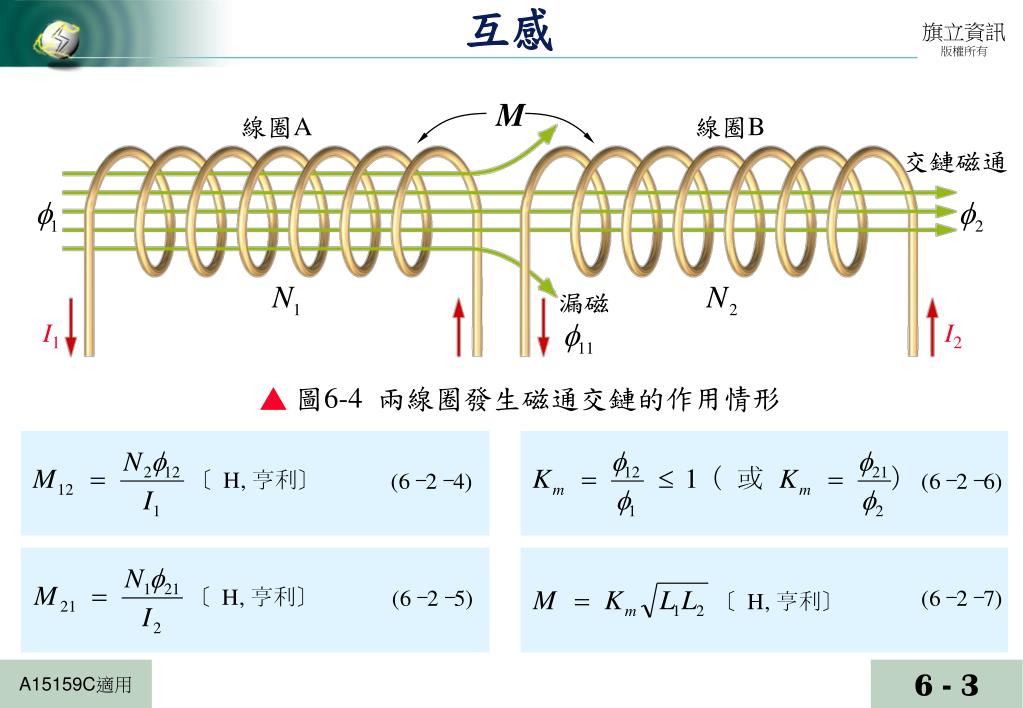

  3. 互感 M 線圈A 線圈B 交鏈磁通 漏磁 I1 I2 • ▲ 圖6-4 兩線圈發生磁通交鏈的作用情形

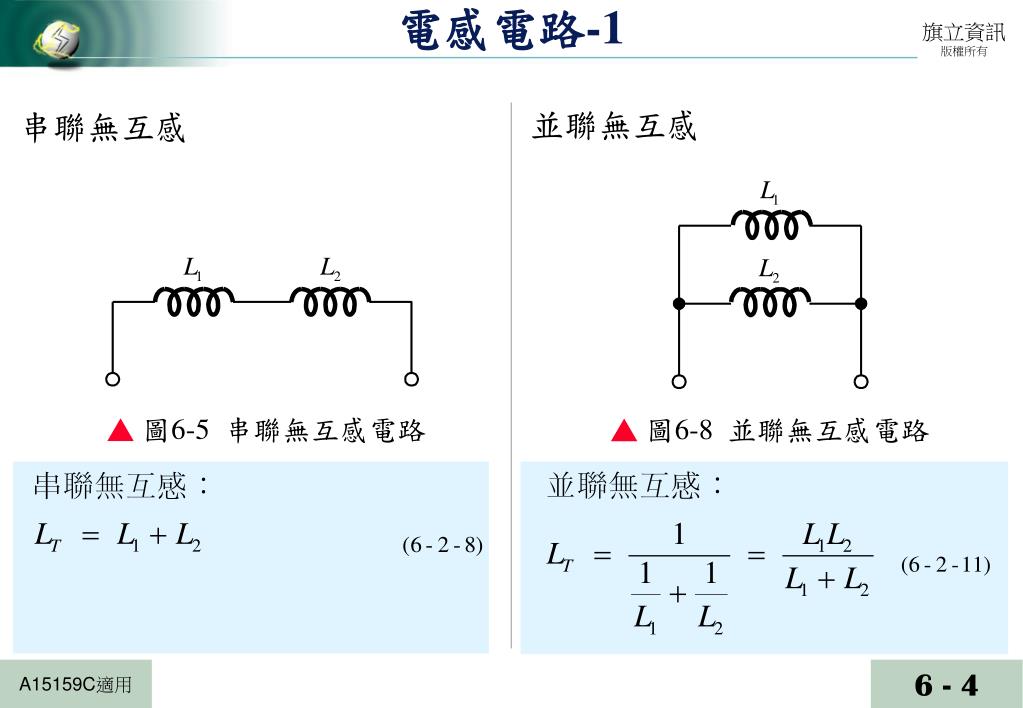

  4. 電感電路-1 並聯無互感 串聯無互感 • ▲ 圖6-5 串聯無互感電路 • ▲ 圖6-8 並聯無互感電路

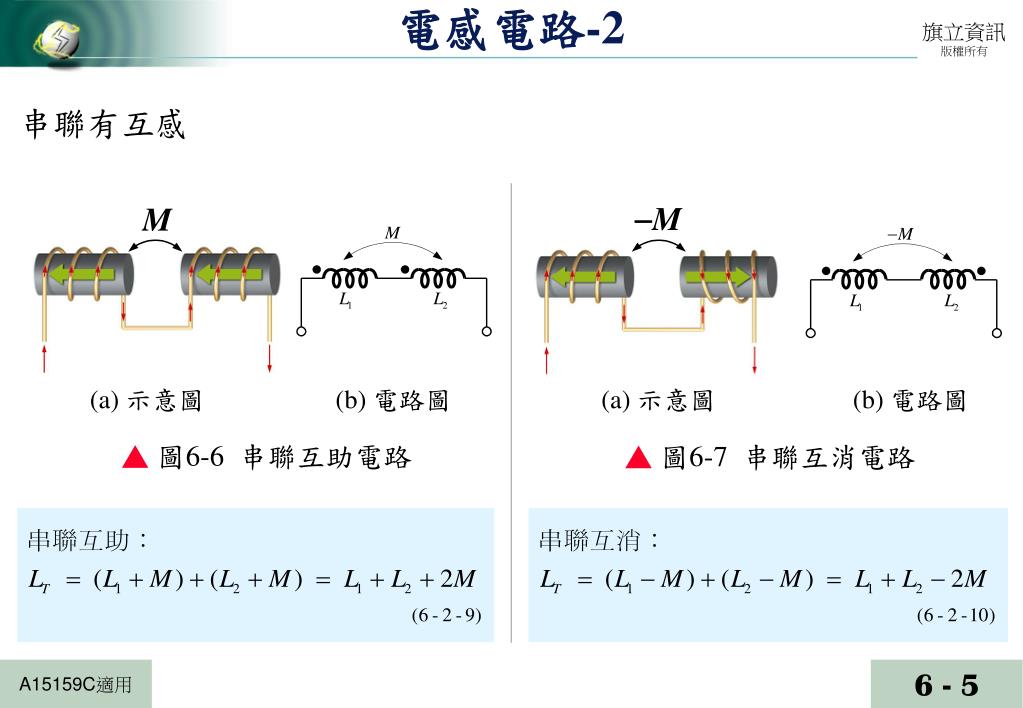

  5. 電感電路-2 串聯有互感 -M M (a) 示意圖 (b) 電路圖 (a) 示意圖 (b) 電路圖 • ▲ 圖6-6 串聯互助電路 • ▲ 圖6-7 串聯互消電路

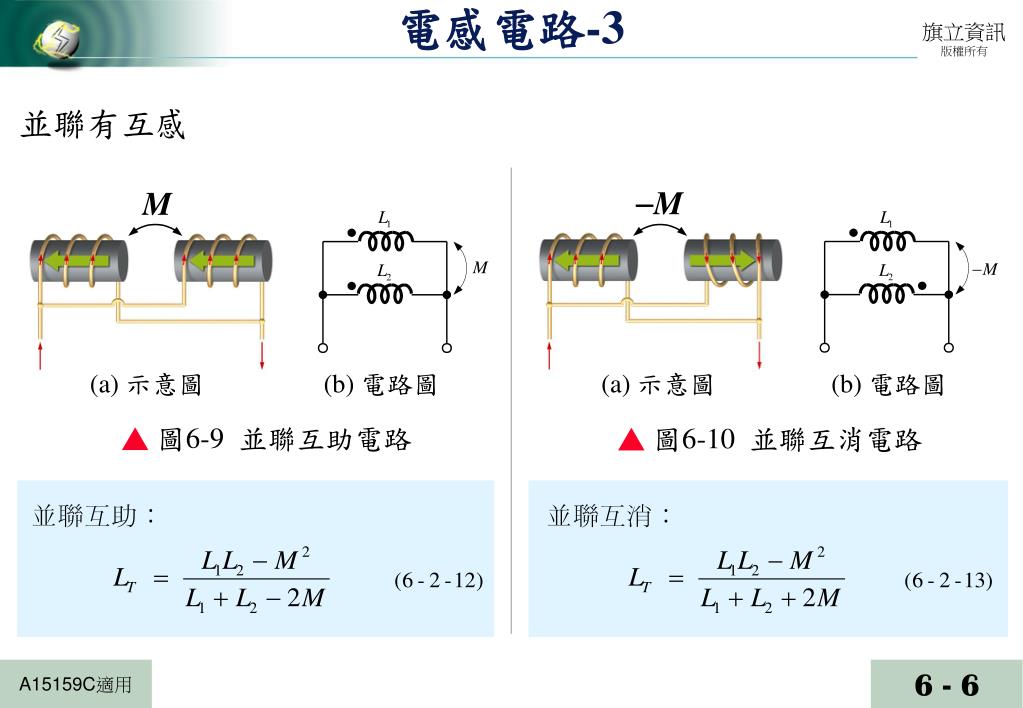

  6. 電感電路-3 -M M (a) 示意圖 (b) 電路圖 (a) 示意圖 (b) 電路圖 • ▲ 圖6-9 並聯互助電路 • ▲ 圖6-10 並聯互消電路 並聯有互感

  7. 電感器的充電 V I 電感器充電時 ， 、 的變化情形 L L = > >> t 0 t 0 t 0 S 0 1 （ 由 → 瞬間） （短暫時間後） （一段時間後） （最大） 減小 （最大） 增加 ▼表6-1 電感器的充電過程 • ▲ 圖6-11 電感器的充電過程

  8. 電感器的放電 V I 電感器放電時 ， 、 的變化情形 L L = > >> t 0 t 0 t 0 （ 由 → 瞬間） （短暫時間後） （一段時間後） S 1 2 （反方向最大） 減小（反方向） 減小 （最大） ▼表6-2 電感器的放電過程 • ▲ 圖6-12 電感器的放電過程

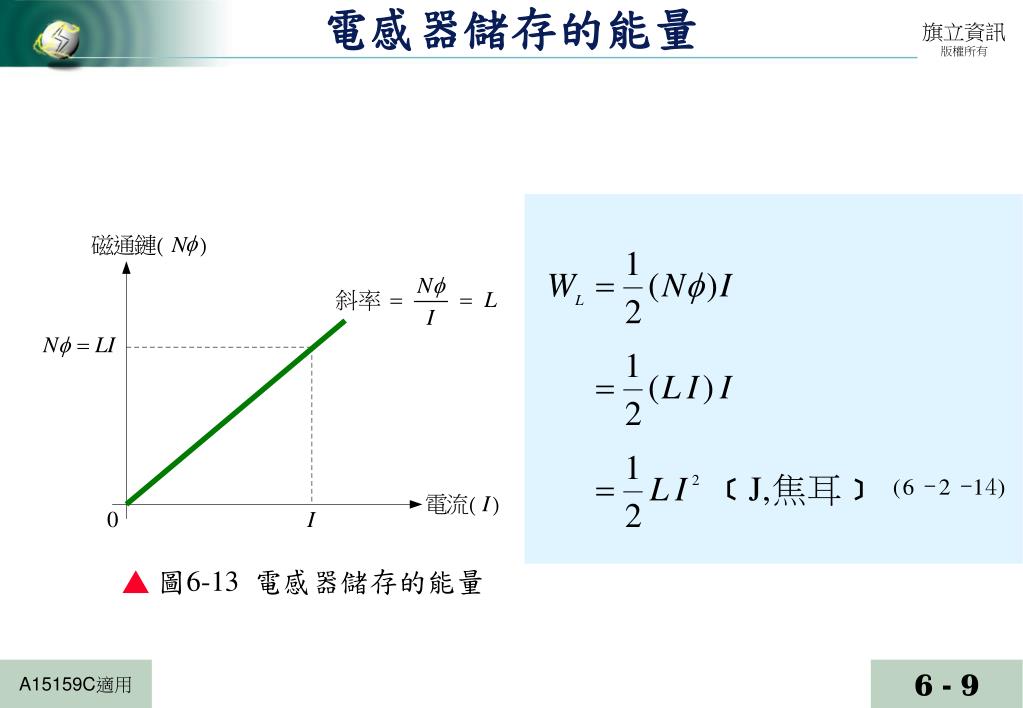

  9. 電感器儲存的能量 • ▲ 圖6-13 電感器儲存的能量

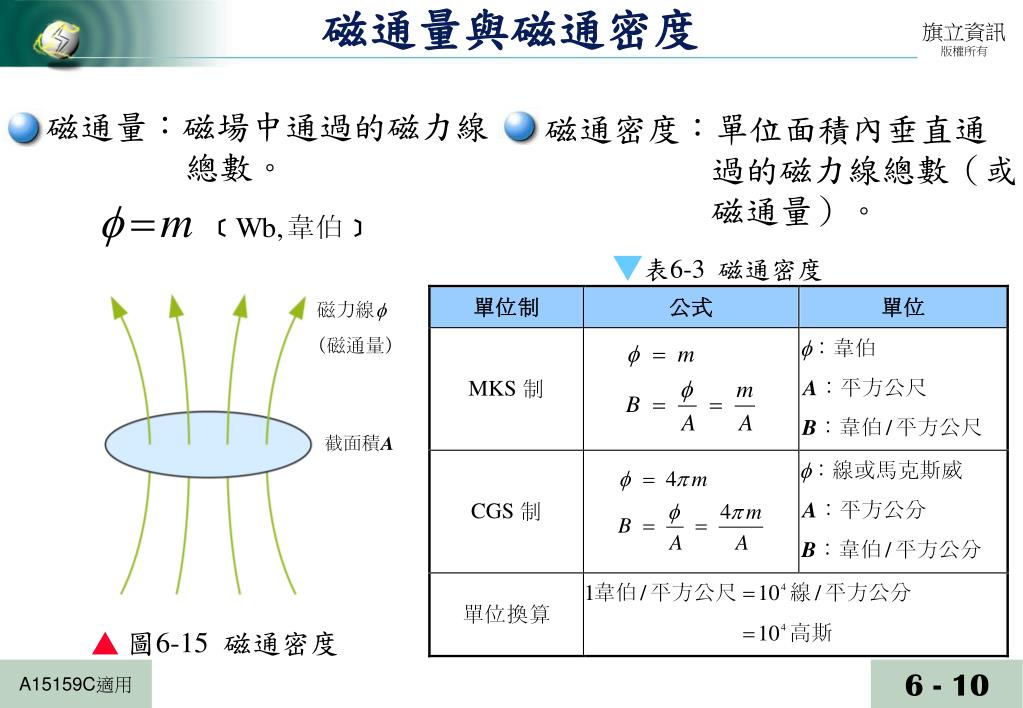

  10. 磁通量與磁通密度 磁通量：磁場中通過的磁力線總數。 磁通密度：單位面積內垂直通過的磁力線總數（或磁通量）。 ▼表6-3 磁通密度 • ▲ 圖6-15 磁通密度

  11. 磁阻 磁阻：磁力線通過磁性材料所受的阻力。 A A (b) (a) (c) (d) • ▲ 圖6-16 磁阻與相關條件示意圖

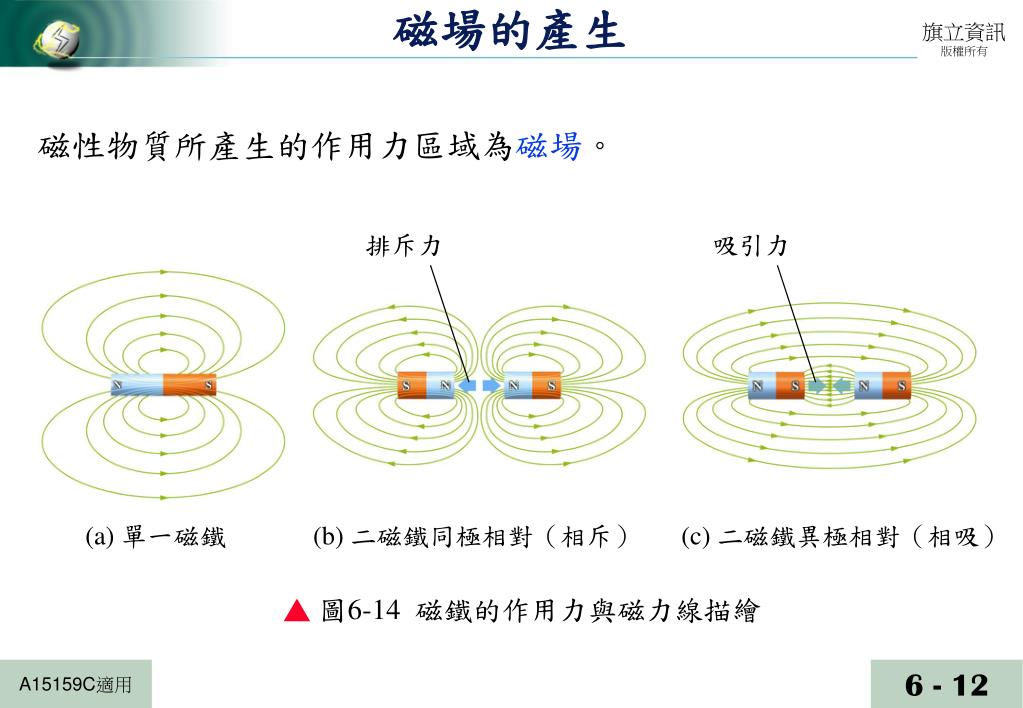

  12. 磁場的產生 磁性物質所產生的作用力區域為磁場。 排斥力 吸引力 (a) 單一磁鐵 (b) 二磁鐵同極相對（相斥） (c) 二磁鐵異極相對（相吸） • ▲ 圖6-14 磁鐵的作用力與磁力線描繪

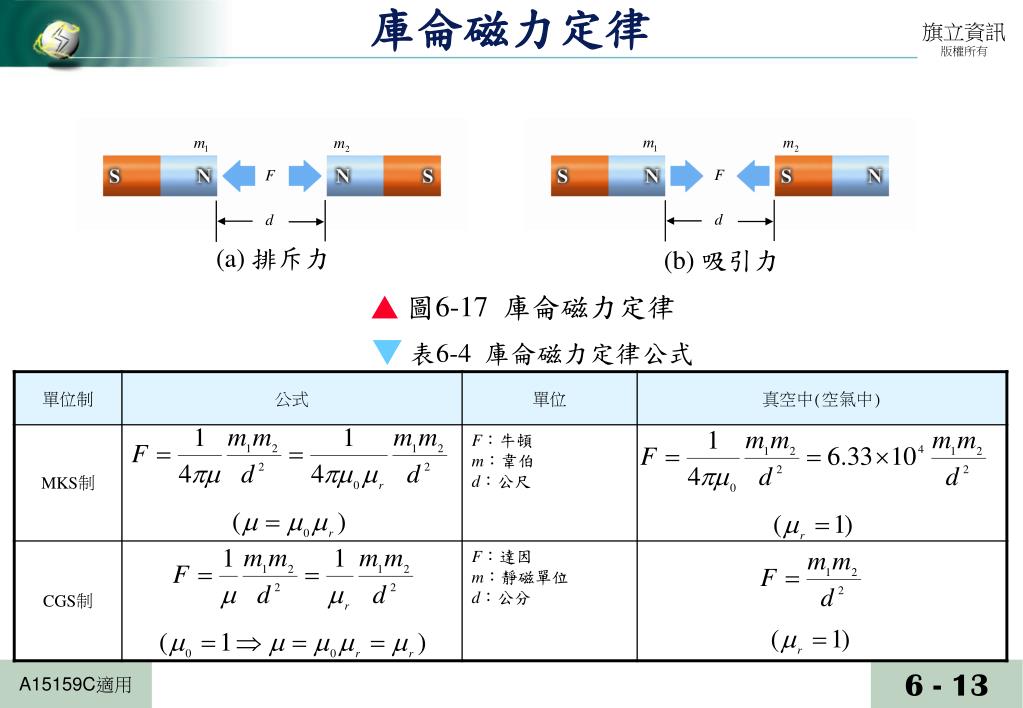

  13. 庫侖磁力定律 F F d d (a) 排斥力 (b) 吸引力 • ▲ 圖6-17 庫侖磁力定律 ▼表6-4 庫侖磁力定律公式

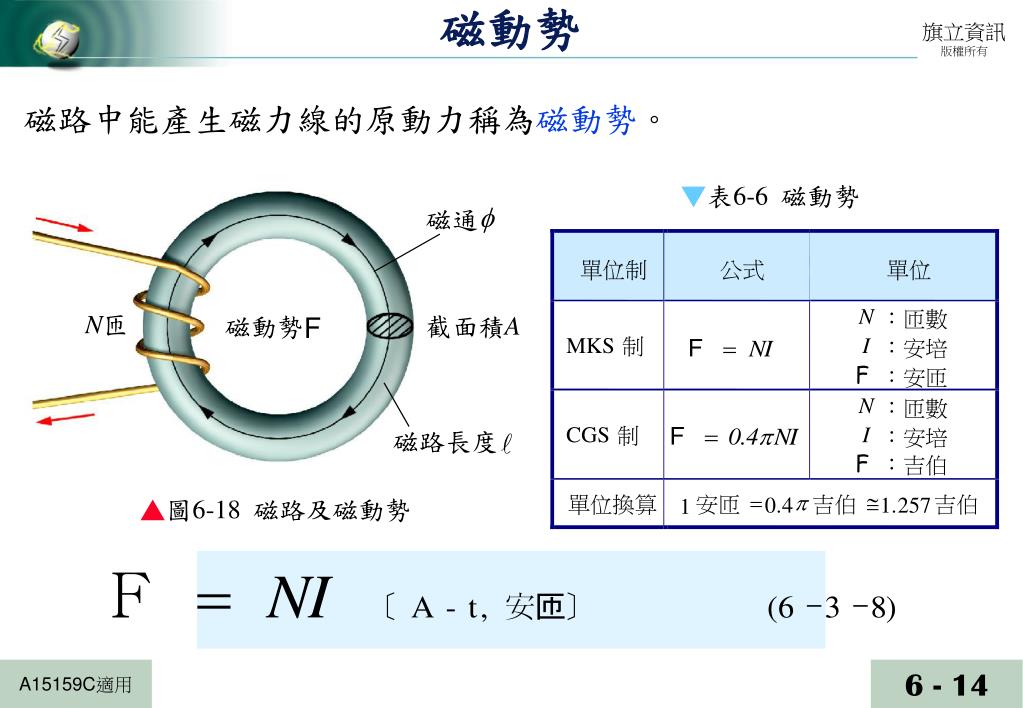

  14. 磁動勢 磁通 I 單位制 公式 單位 N N匝 截面積A ：匝數 磁動勢 MKS I 制 ：安培 F ：安匝 N ：匝數 磁路長度 I CGS I 制 ：安培 F ：吉伯 = p @ 0 . 4 1 . 257 • ▲圖6-18 磁路及磁動勢 單位換算 安匝 吉伯 吉伯 1 磁路中能產生磁力線的原動力稱為磁動勢。 ▼表6-6 磁動勢

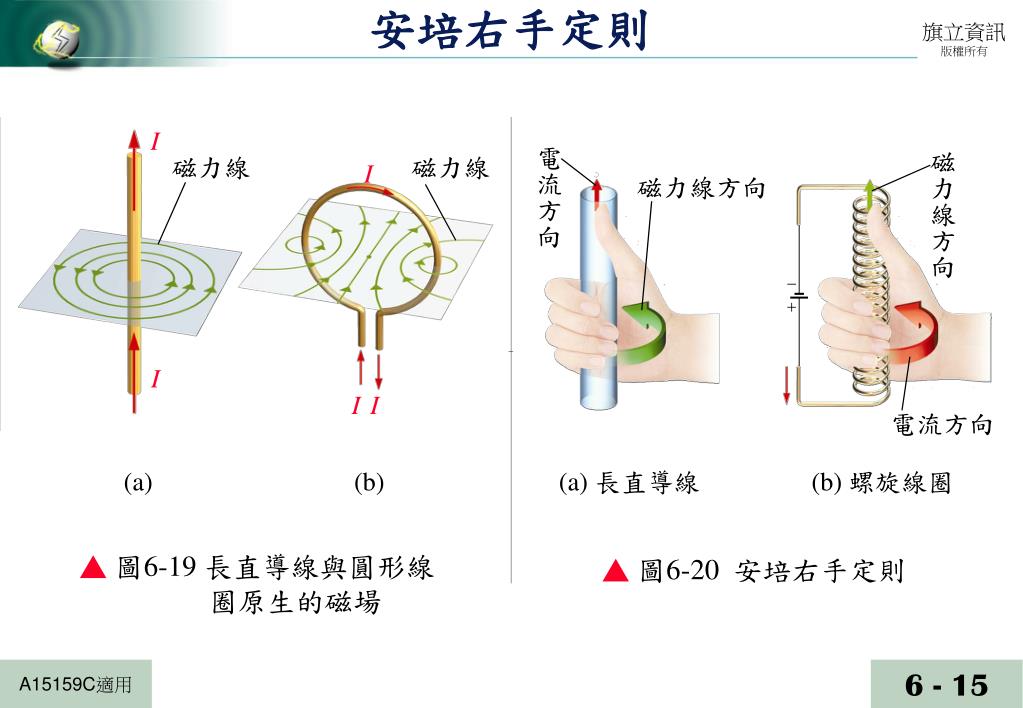

  15. 安培右手定則 I 電流方向 磁力線方向 磁力線 磁力線 I 磁力線方向 I I I 電流方向 (a) (b) (a) 長直導線 (b) 螺旋線圈 ▲ 圖6-19 長直導線與圓形線圈原生的磁場 ▲ 圖6-20 安培右手定則

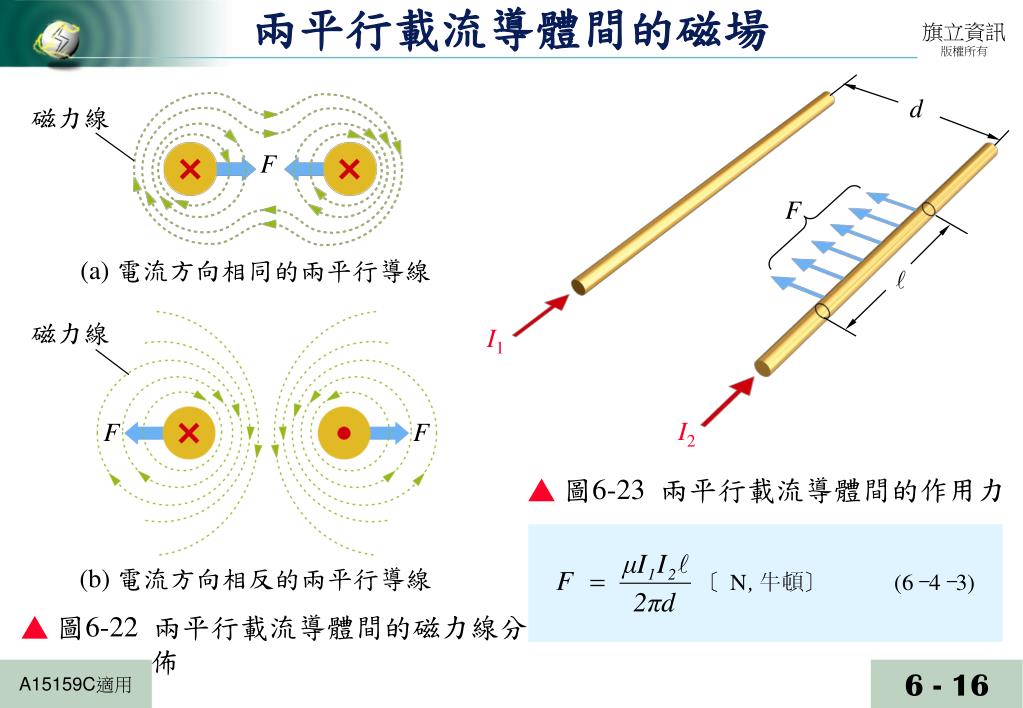

  16. 兩平行載流導體間的磁場 d 磁力線 F F (a) 電流方向相同的兩平行導線 磁力線 I1 I2 F F (b) 電流方向相反的兩平行導線 • ▲ 圖6-23 兩平行載流導體間的作用力 ▲ 圖6-22 兩平行載流導體間的磁力線分佈

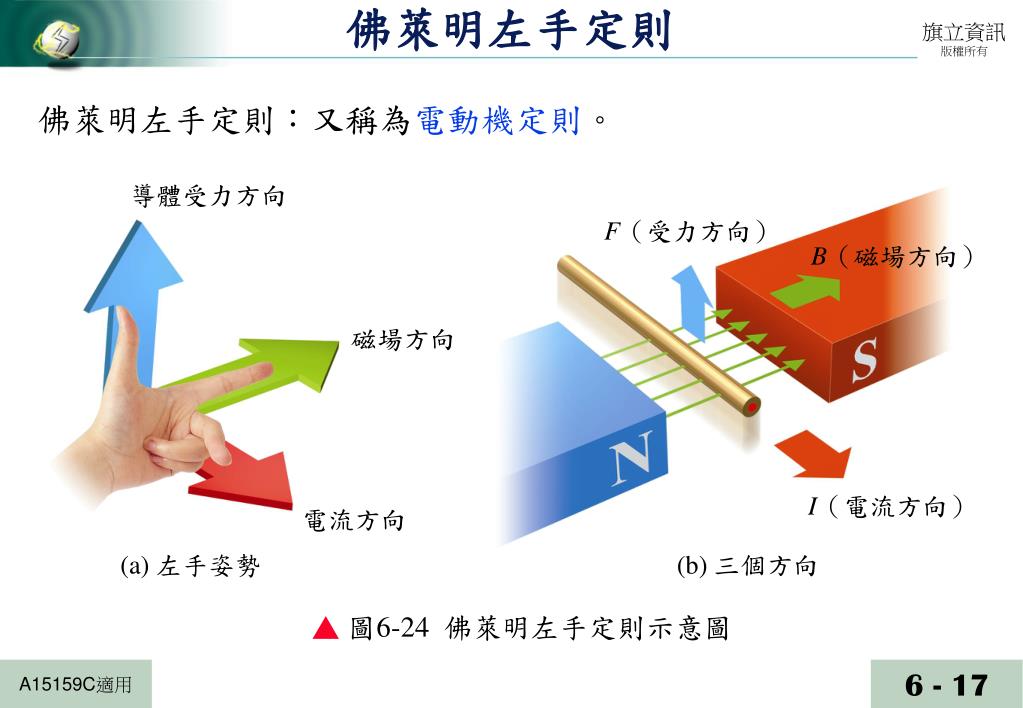

  17. 佛萊明左手定則 導體受力方向 F（受力方向） B（磁場方向） 磁場方向 I（電流方向） 電流方向 (a) 左手姿勢 (b) 三個方向 佛萊明左手定則：又稱為電動機定則。 • ▲ 圖6-24 佛萊明左手定則示意圖

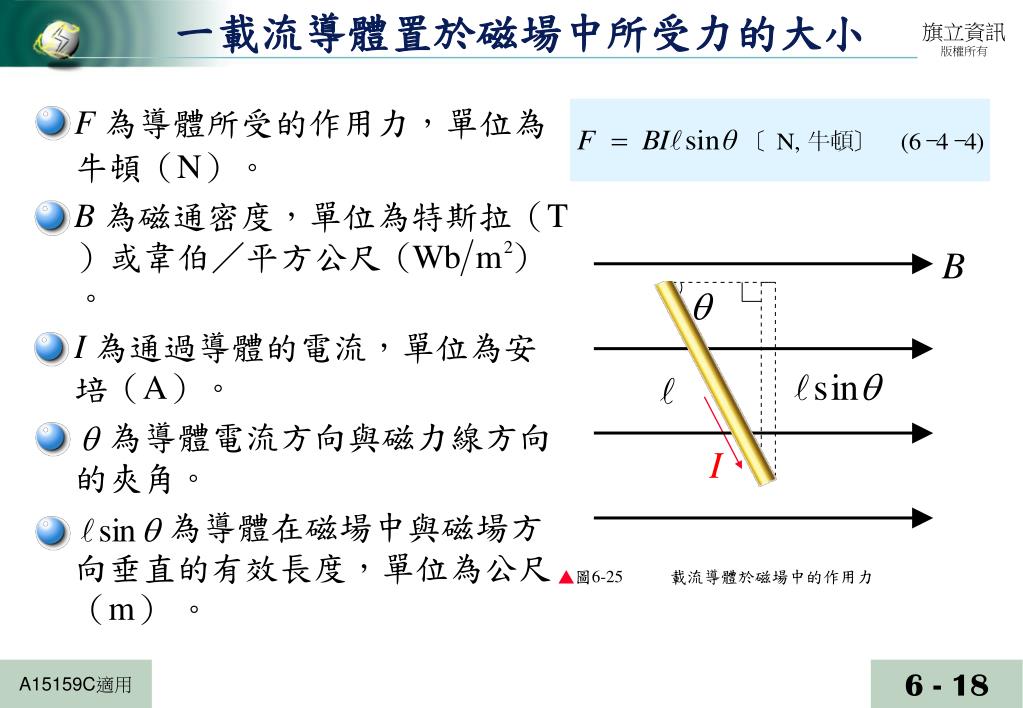

  18. 一載流導體置於磁場中所受力的大小 F 為導體所受的作用力，單位為牛頓（N）。 B 為磁通密度，單位為特斯拉（T）或韋伯／平方公尺（ ）。 I 為通過導體的電流，單位為安培（A）。 為導體電流方向與磁力線方向的夾角。 為導體在磁場中與磁場方向垂直的有效長度，單位為公尺（m） 。 ▲圖6-25 載流導體於磁場中的作用力

  19. 電磁感應的現象 線圈周圍的磁場發生變化時，會令線圈中產生電流，此效應稱為電磁感應。 磁鐵快速進入線圈 磁鐵靜止於線圈中 磁鐵快速移出線圈 (a) 步驟1示意圖 (b) 步驟 2 示意圖 (c) 步驟 3 示意圖 • ▲ 圖6-26 電磁感應實驗示意圖

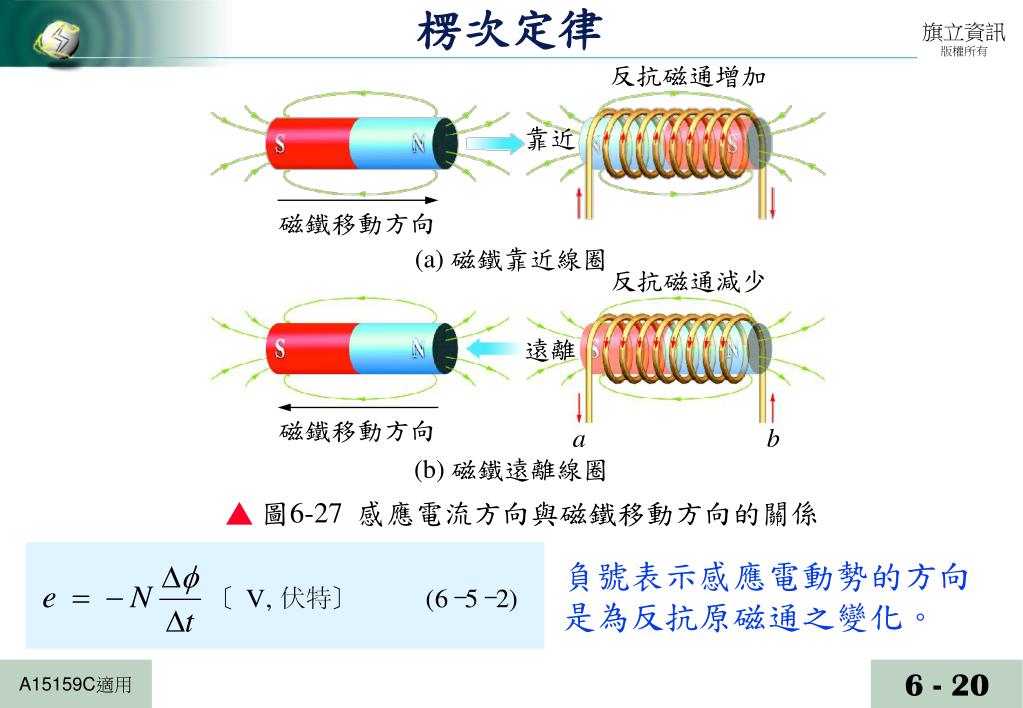

  20. 楞次定律 反抗磁通增加 靠近 磁鐵移動方向 (a) 磁鐵靠近線圈 反抗磁通減少 遠離 磁鐵移動方向 a b (b) 磁鐵遠離線圈 負號表示感應電動勢的方向是為反抗原磁通之變化。 • ▲ 圖6-27 感應電流方向與磁鐵移動方向的關係

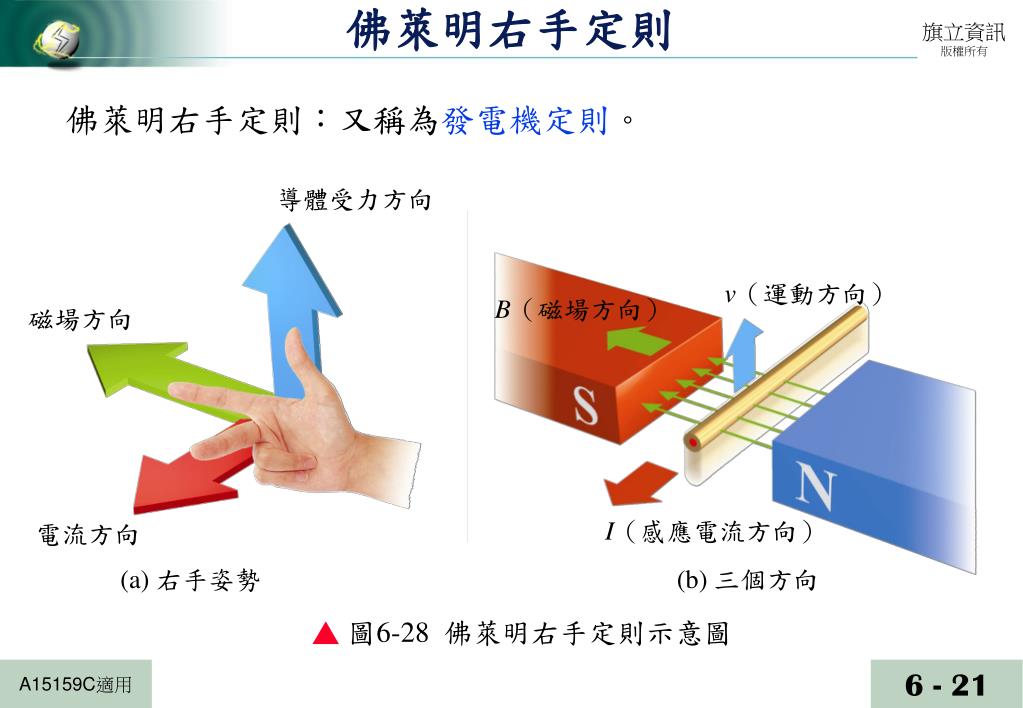

  21. 佛萊明右手定則 導體受力方向 v（運動方向） B（磁場方向） 磁場方向 I（感應電流方向） 電流方向 (a) 右手姿勢 (b) 三個方向 佛萊明右手定則：又稱為發電機定則。 • ▲ 圖6-28 佛萊明右手定則示意圖

  22. 導體在磁場中的感應電動勢 (a) 立體圖 (b) 正視圖 • ▲ 圖6-29 移動導體於磁場中的感應電動勢
