直流馬達控制實習

直流馬達控制實習. VHDL 數位電路實習與專題設計 文魁資訊 -UE301. 單元 10-1 PWM 脈寬調變實習. 實驗目的 瞭解直流馬達之驅動與 PWM 脈寬調變的控制方法. 相關知識. 直流馬達之驅動 直流馬達為兩個輸入的驅動界面，一般稱為 與 ，與步進馬達不同，一般直流馬達的驅動方式有兩種 : 電壓驅動：兩極的電壓差越大轉速越快，電壓差越小轉速越慢 電流驅動：兩極的電流量越大扭力越強，電流量越小扭力越弱 本章節以介紹如何控制直流馬達的轉速與轉向為主

parker
Download Presentation

直流馬達控制實習

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

  1. 直流馬達控制實習 VHDL數位電路實習與專題設計 文魁資訊-UE301

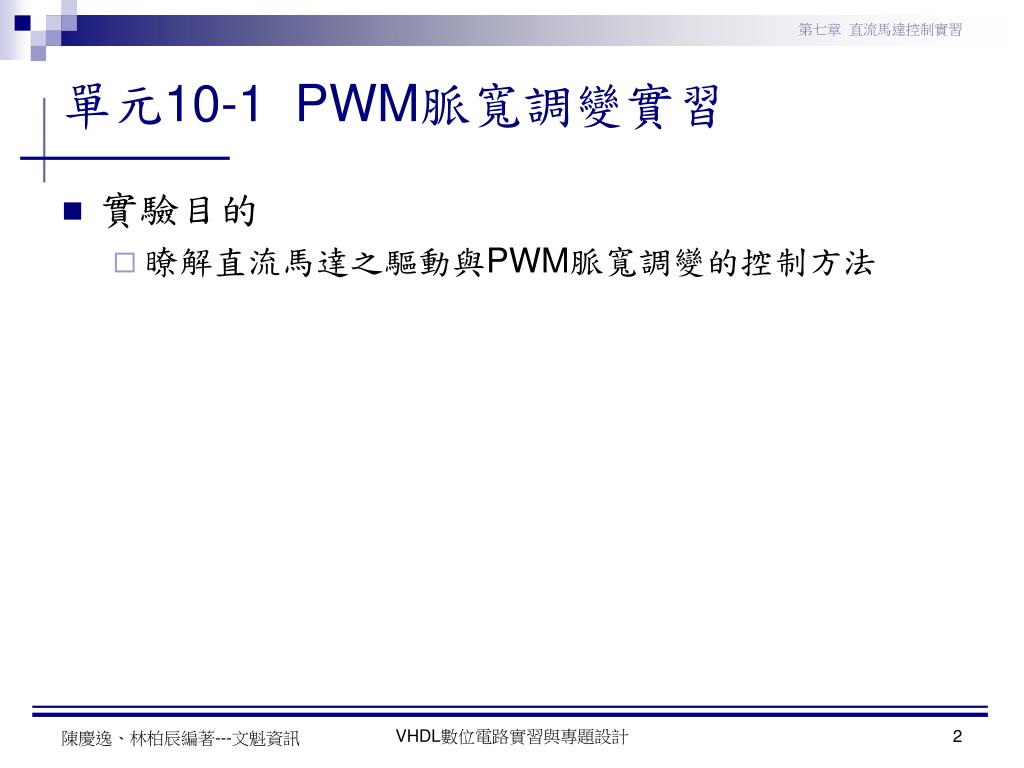

  2. 單元10-1 PWM脈寬調變實習 • 實驗目的 • 瞭解直流馬達之驅動與PWM脈寬調變的控制方法 VHDL數位電路實習與專題設計

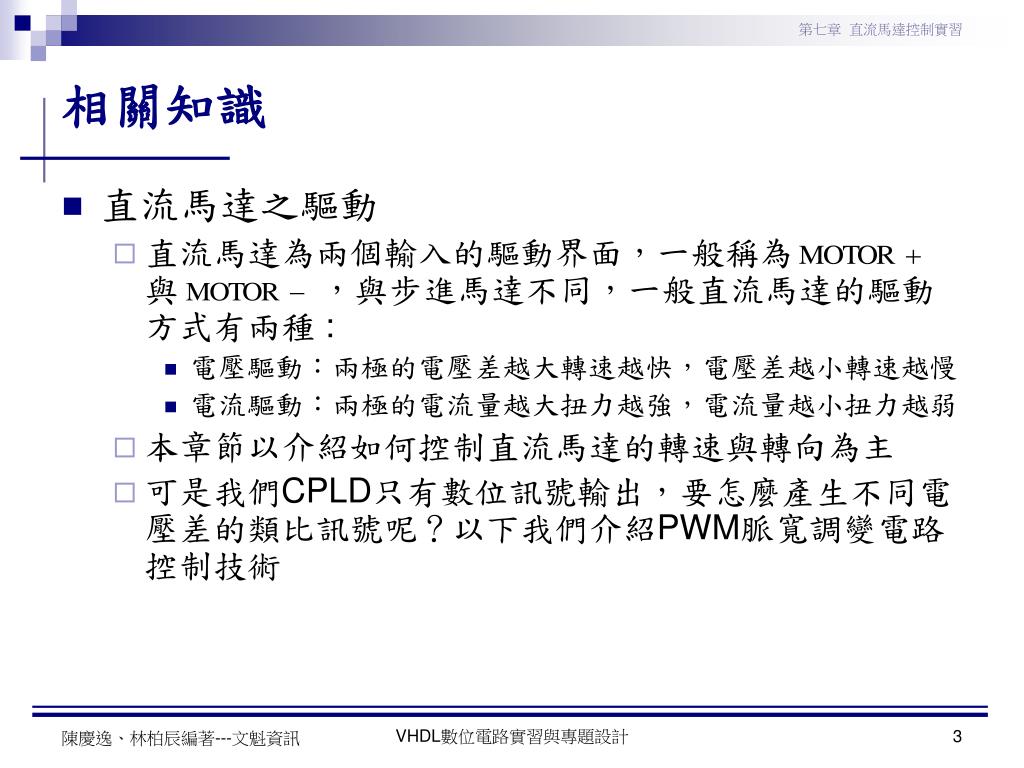

  3. 相關知識 • 直流馬達之驅動 • 直流馬達為兩個輸入的驅動界面，一般稱為 與 ，與步進馬達不同，一般直流馬達的驅動方式有兩種 : • 電壓驅動：兩極的電壓差越大轉速越快，電壓差越小轉速越慢 • 電流驅動：兩極的電流量越大扭力越強，電流量越小扭力越弱 • 本章節以介紹如何控制直流馬達的轉速與轉向為主 • 可是我們CPLD只有數位訊號輸出，要怎麼產生不同電壓差的類比訊號呢？以下我們介紹PWM脈寬調變電路控制技術 VHDL數位電路實習與專題設計

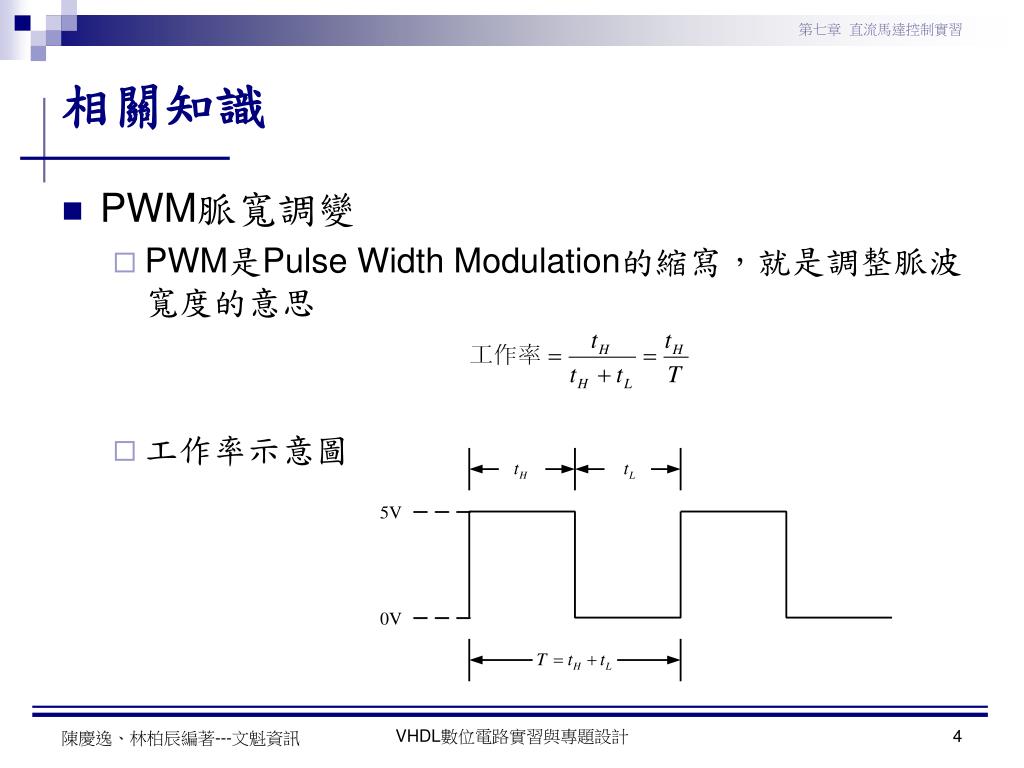

  4. 相關知識 • PWM脈寬調變 • PWM是Pulse Width Modulation的縮寫，就是調整脈波寬度的意思 • 工作率示意圖 VHDL數位電路實習與專題設計

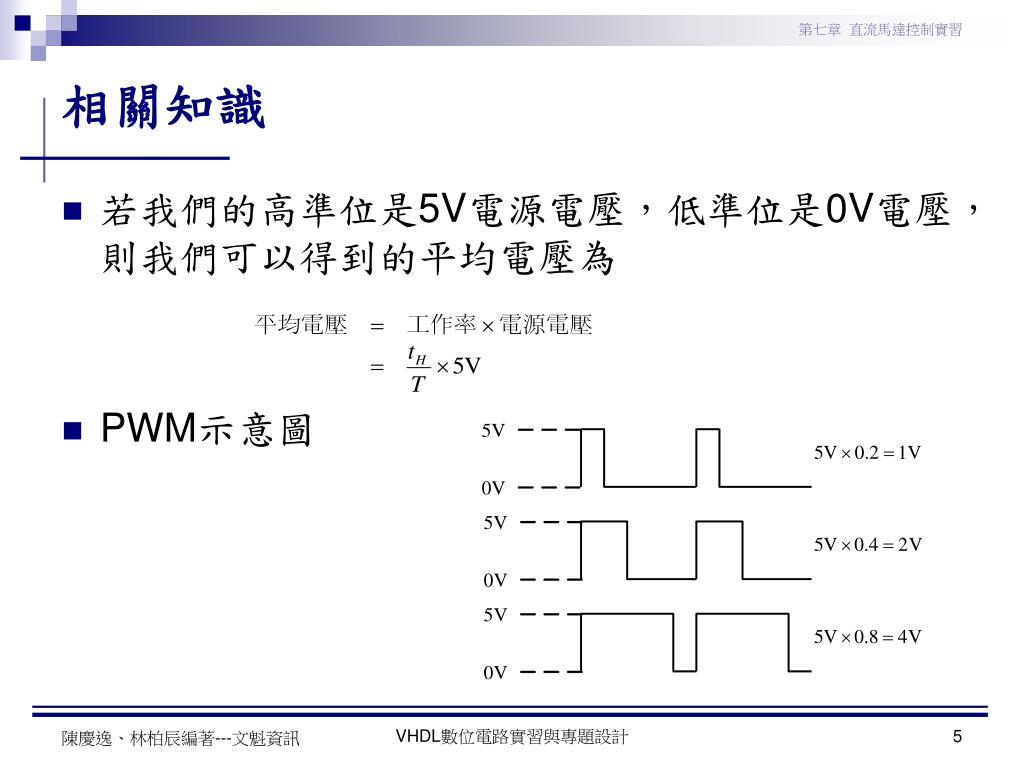

  5. 相關知識 • 若我們的高準位是5V電源電壓，低準位是0V電壓，則我們可以得到的平均電壓為 • PWM示意圖 VHDL數位電路實習與專題設計

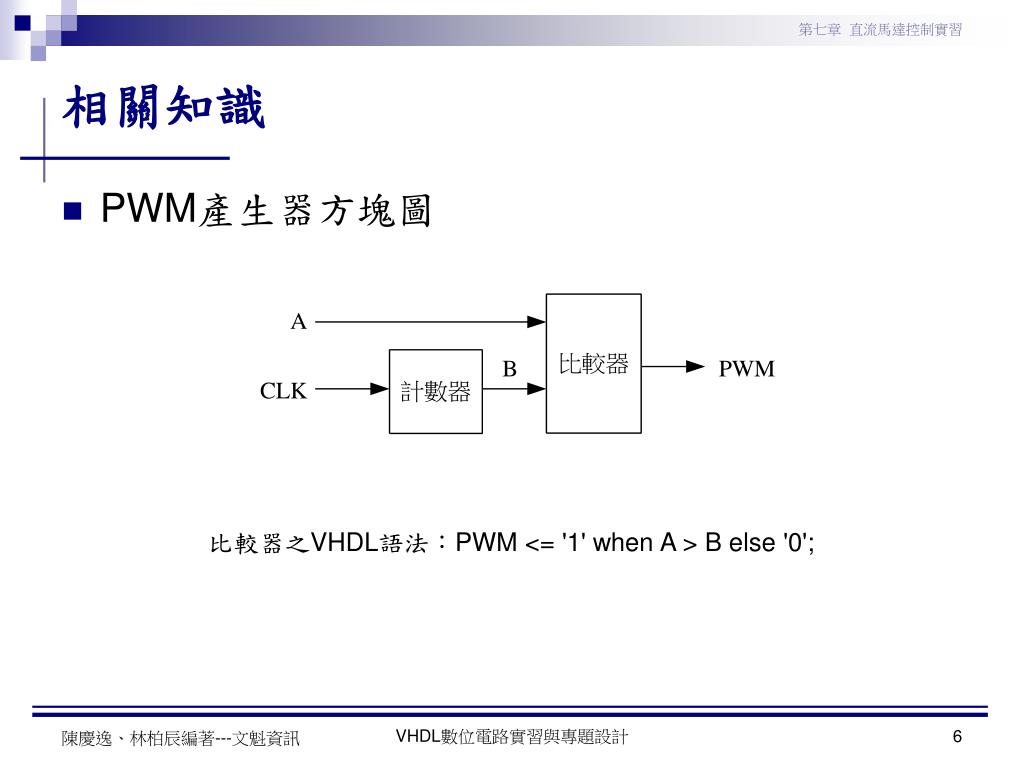

  6. 相關知識 • PWM產生器方塊圖 比較器之VHDL語法：PWM <= '1' when A > B else '0'; VHDL數位電路實習與專題設計

  7. 相關知識 • 計數器採下數計數器與上數計數器的兩種PWM訊號 VHDL數位電路實習與專題設計

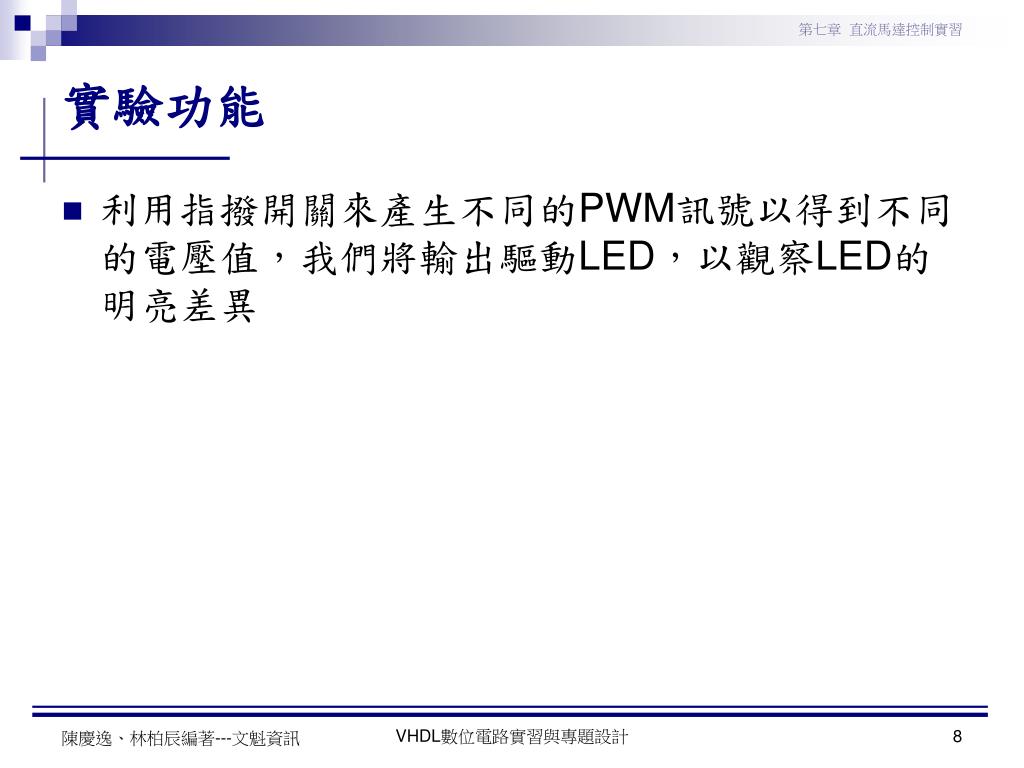

  8. 實驗功能 • 利用指撥開關來產生不同的PWM訊號以得到不同的電壓值，我們將輸出驅動LED，以觀察LED的明亮差異 VHDL數位電路實習與專題設計

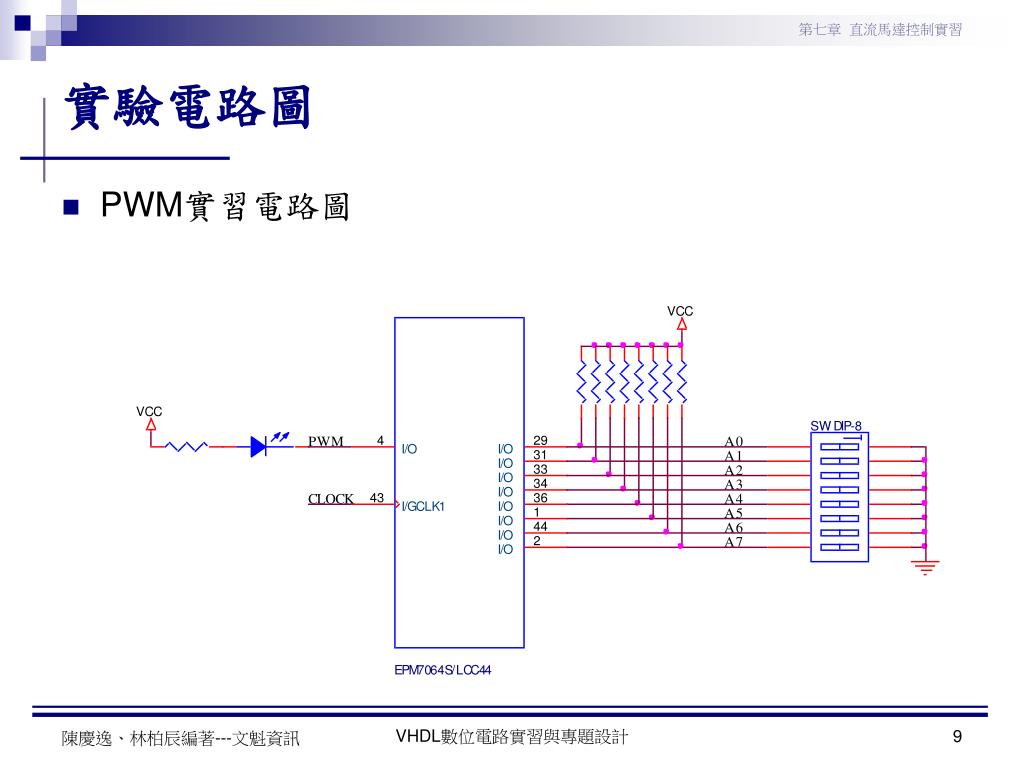

  9. 實驗電路圖 • PWM實習電路圖 VHDL數位電路實習與專題設計

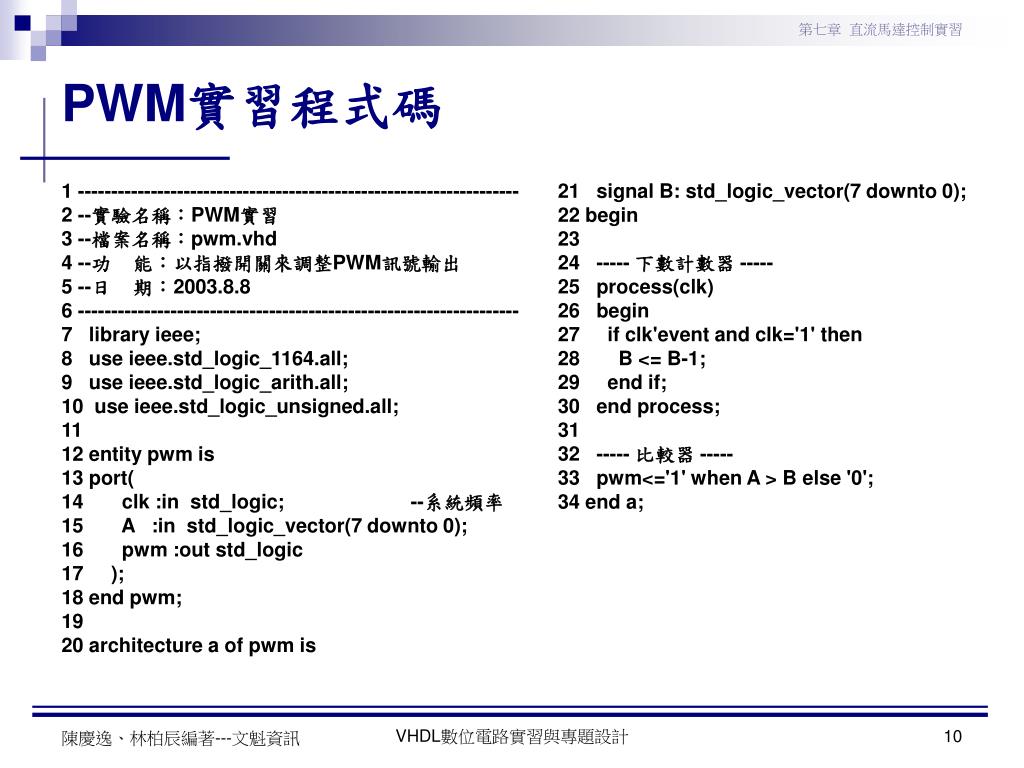

  10. 1 ------------------------------------------------------------------- 2 --實驗名稱：PWM實習 3 --檔案名稱：pwm.vhd 4 --功 能：以指撥開關來調整PWM訊號輸出 5 --日 期：2003.8.8 6 ------------------------------------------------------------------- 7 library ieee; 8 use ieee.std_logic_1164.all; 9 use ieee.std_logic_arith.all; 10 use ieee.std_logic_unsigned.all; 11 12 entity pwm is 13 port( 14 clk :in std_logic; --系統頻率 15 A :in std_logic_vector(7 downto 0); 16 pwm :out std_logic 17 ); 18 end pwm; 19 20 architecture a of pwm is 21 signal B: std_logic_vector(7 downto 0); 22 begin 23 24 ----- 下數計數器 ----- 25 process(clk) 26 begin 27 if clk'event and clk='1' then 28 B <= B-1; 29 end if; 30 end process; 31 32 ----- 比較器 ----- 33 pwm<='1' when A > B else '0'; 34 end a; PWM實習程式碼 VHDL數位電路實習與專題設計

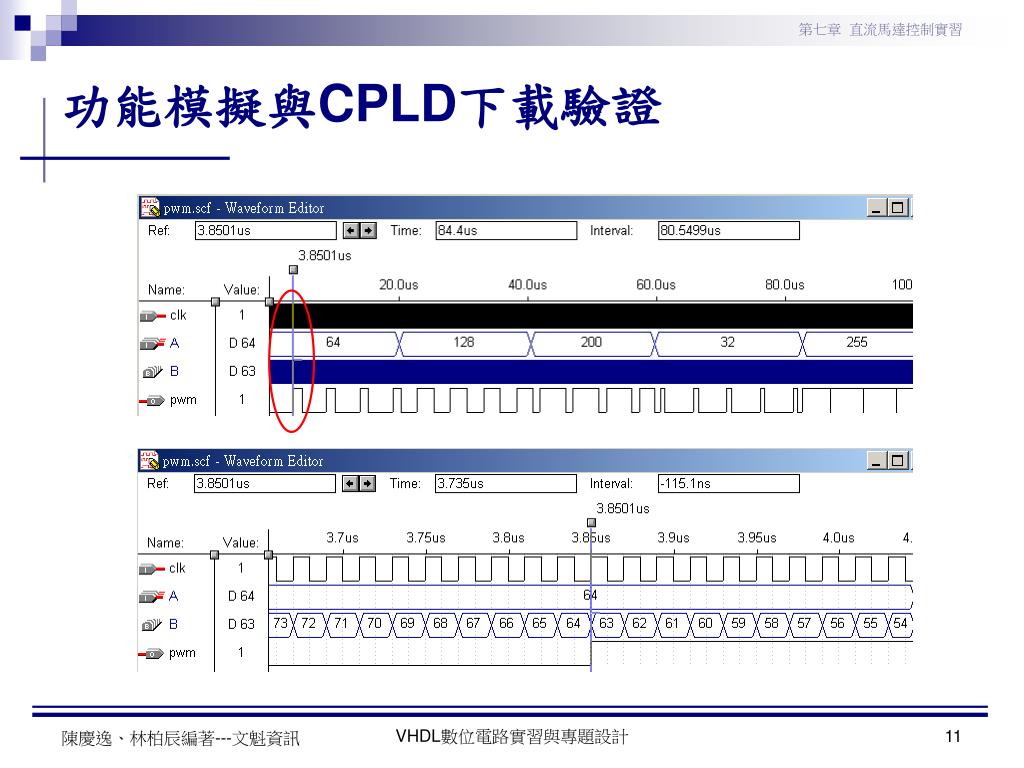

  11. 功能模擬與CPLD下載驗證 VHDL數位電路實習與專題設計

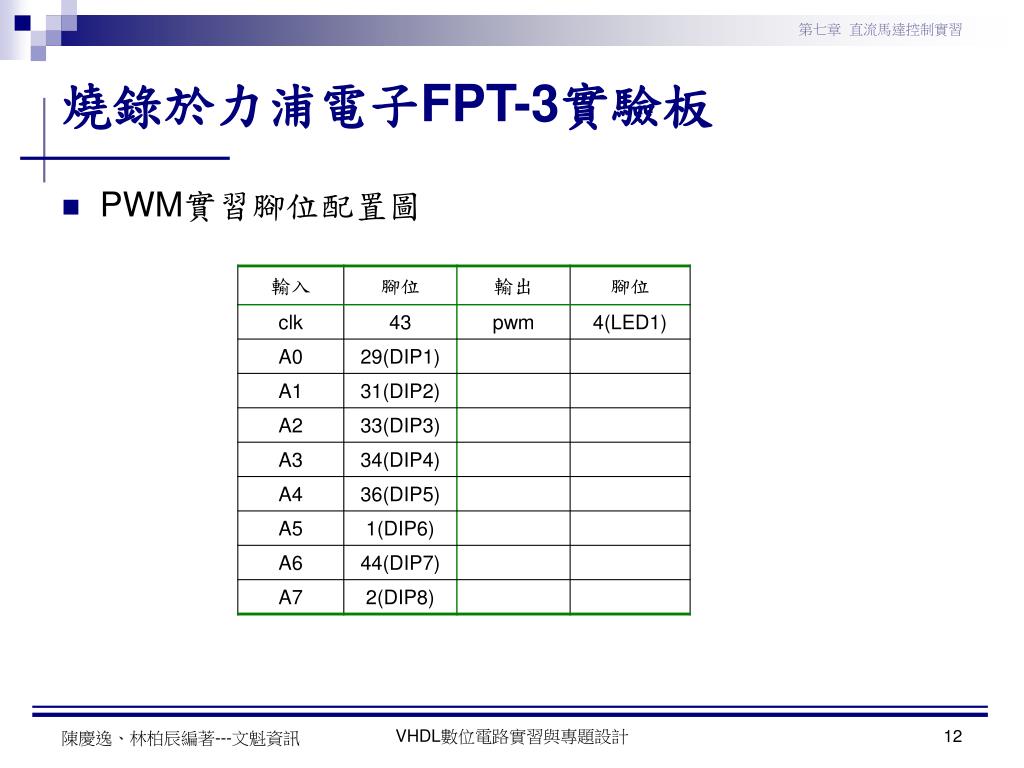

  12. 燒錄於力浦電子FPT-3實驗板 • PWM實習腳位配置圖 VHDL數位電路實習與專題設計

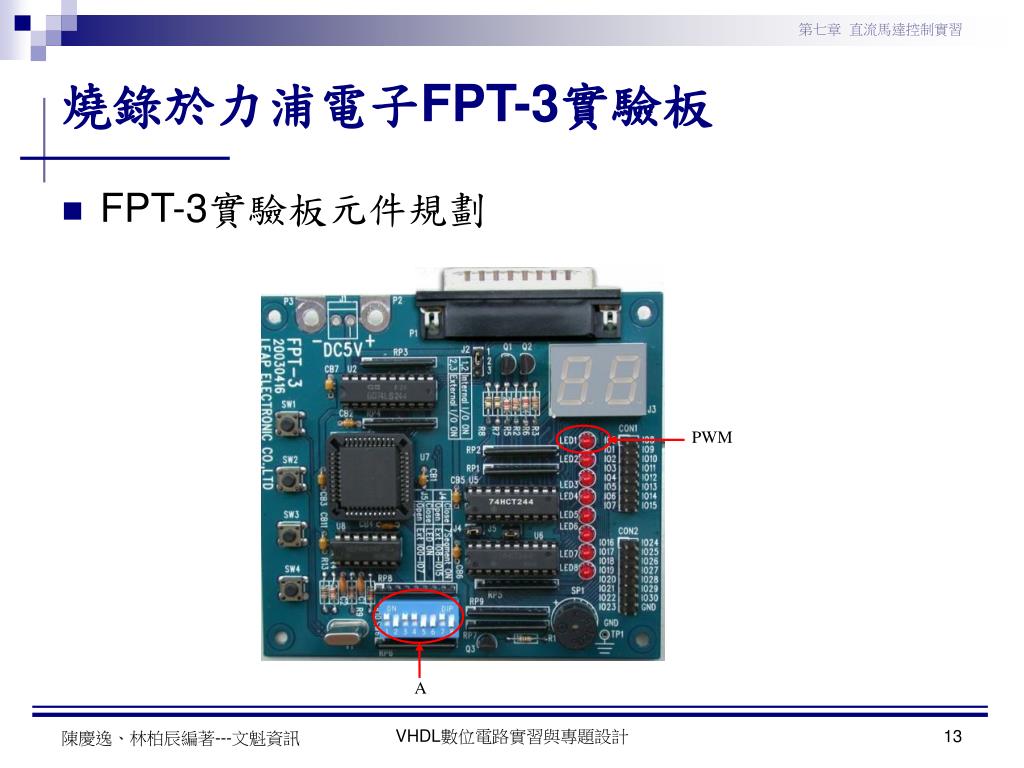

  13. PWM A 燒錄於力浦電子FPT-3實驗板 • FPT-3實驗板元件規劃 VHDL數位電路實習與專題設計

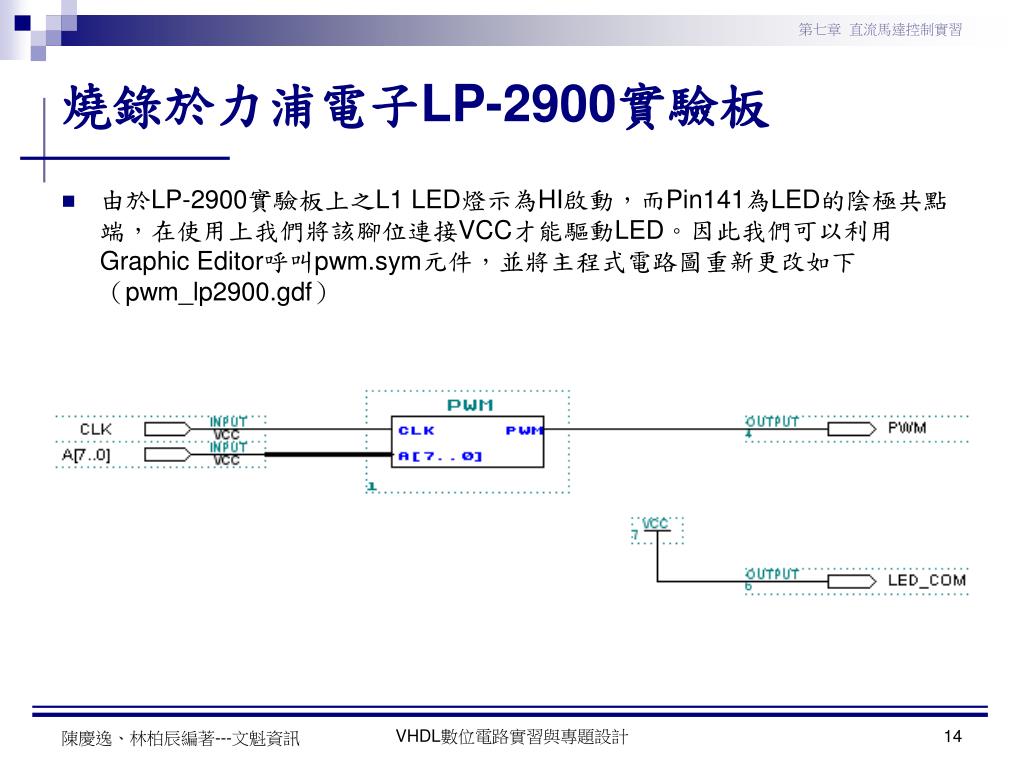

  14. 燒錄於力浦電子LP-2900實驗板 • 由於LP-2900實驗板上之L1 LED燈示為HI啟動，而Pin141為LED的陰極共點端，在使用上我們將該腳位連接VCC才能驅動LED。因此我們可以利用Graphic Editor呼叫pwm.sym元件，並將主程式電路圖重新更改如下（pwm_lp2900.gdf） VHDL數位電路實習與專題設計

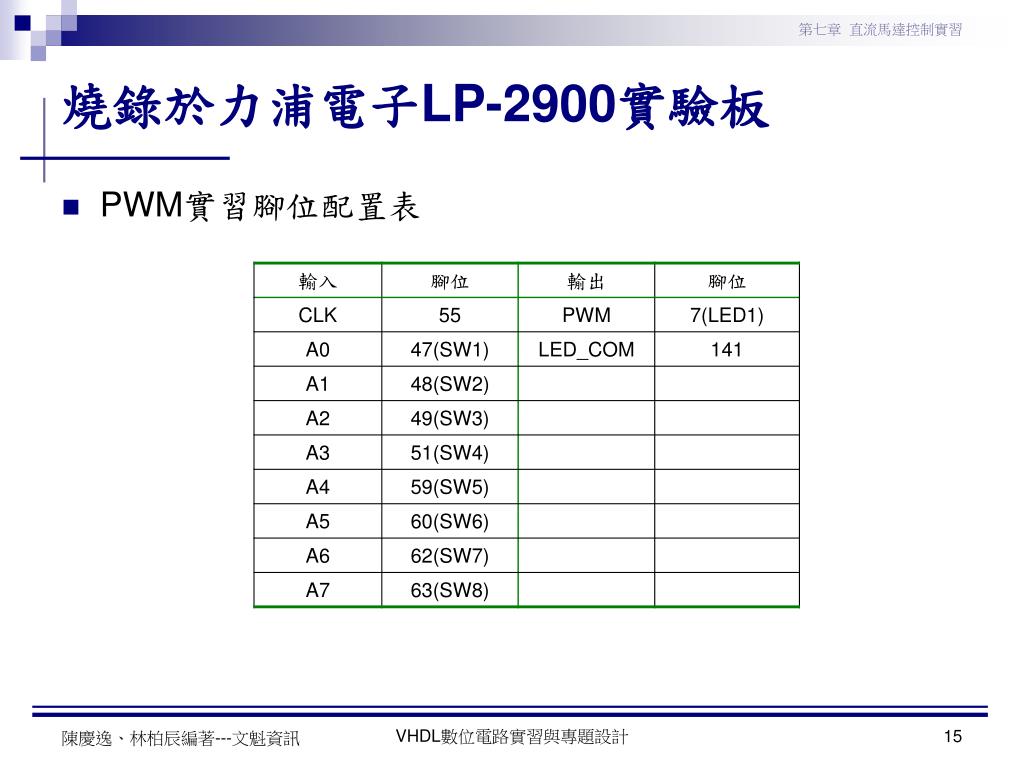

  15. 燒錄於力浦電子LP-2900實驗板 • PWM實習腳位配置表 VHDL數位電路實習與專題設計

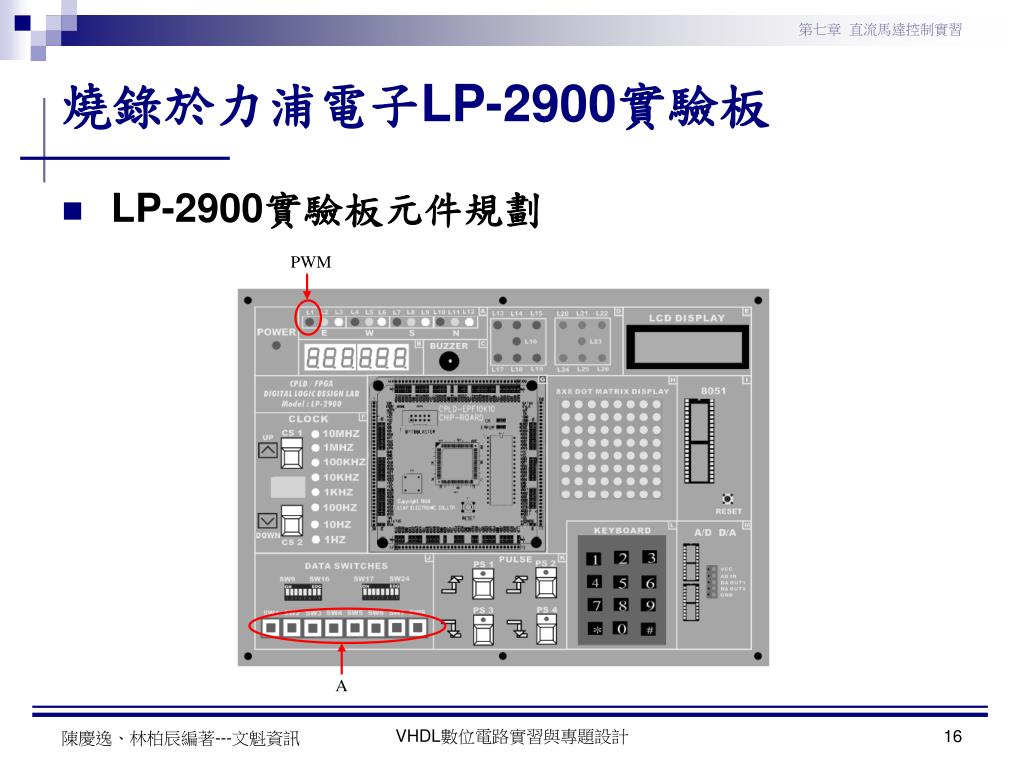

  16. PWM A 燒錄於力浦電子LP-2900實驗板 • LP-2900實驗板元件規劃 VHDL數位電路實習與專題設計

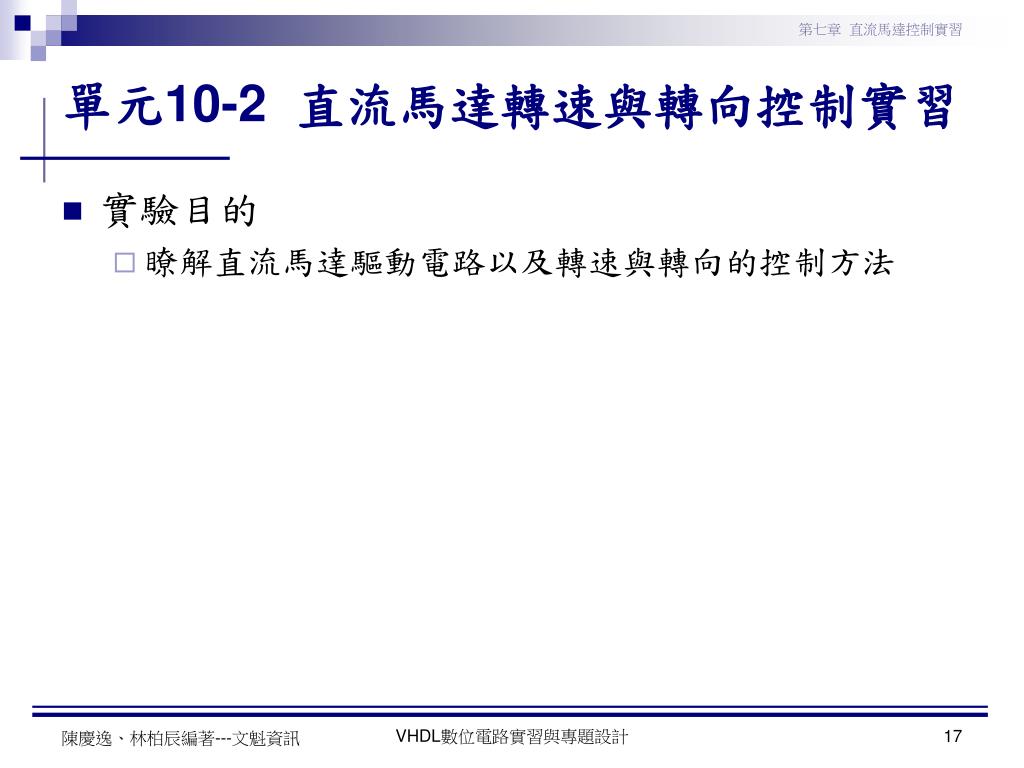

  17. 單元10-2 直流馬達轉速與轉向控制實習 • 實驗目的 • 瞭解直流馬達驅動電路以及轉速與轉向的控制方法 VHDL數位電路實習與專題設計

  18. 相關知識 • 直流馬達之驅動電路 • 在本章節我們要介紹一顆可以利用信號來控制的電子開關， TOSHIBA所出的直流馬達驅動器TA7291，TA7291的腳位圖如下圖所示 VHDL數位電路實習與專題設計

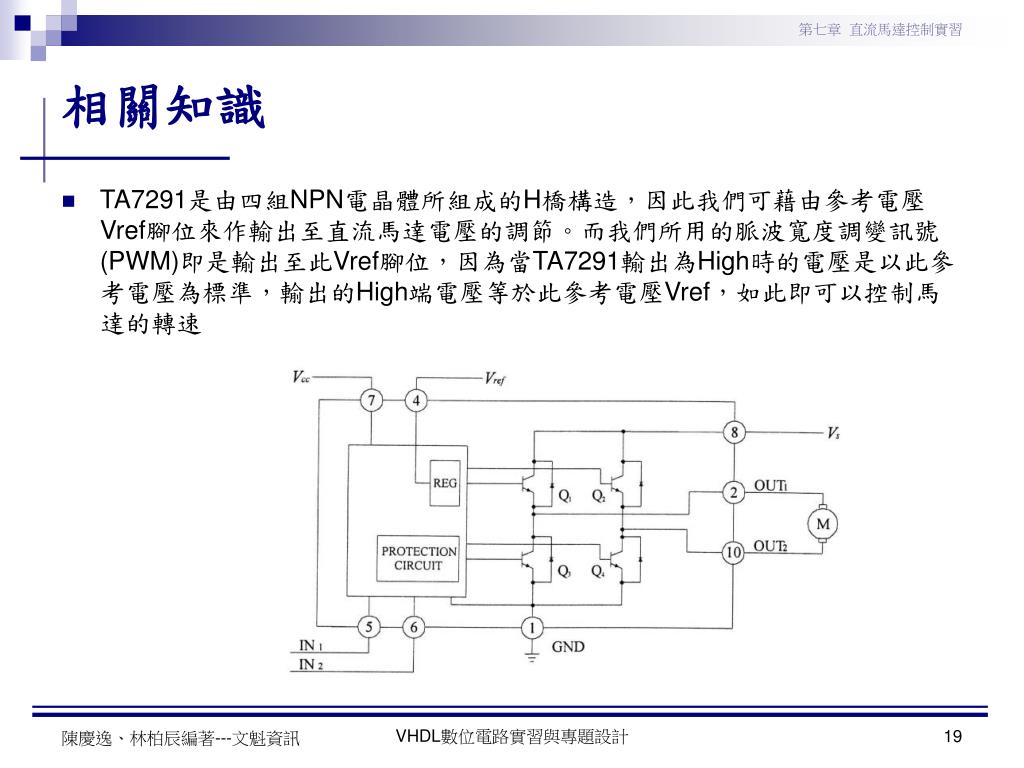

  19. 相關知識 • TA7291是由四組NPN電晶體所組成的H橋構造，因此我們可藉由參考電壓Vref腳位來作輸出至直流馬達電壓的調節。而我們所用的脈波寬度調變訊號(PWM)即是輸出至此Vref腳位，因為當TA7291輸出為High時的電壓是以此參考電壓為標準，輸出的High端電壓等於此參考電壓Vref，如此即可以控制馬達的轉速 VHDL數位電路實習與專題設計

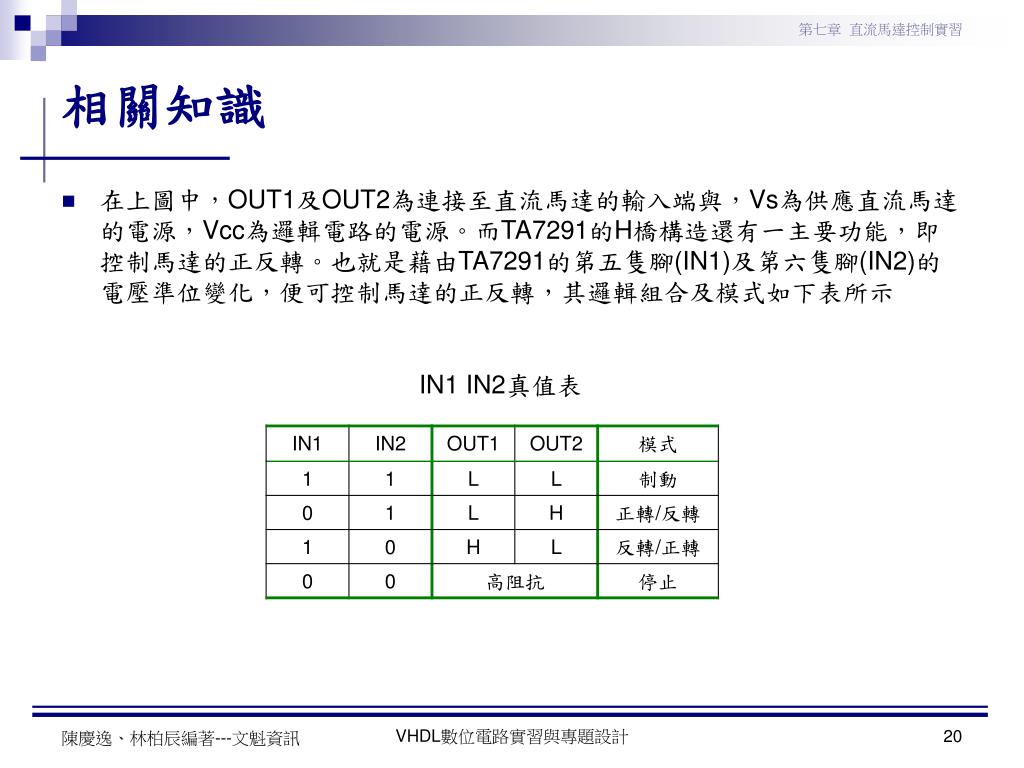

  20. 相關知識 • 在上圖中，OUT1及OUT2為連接至直流馬達的輸入端與，Vs為供應直流馬達的電源，Vcc為邏輯電路的電源。而TA7291的H橋構造還有一主要功能，即控制馬達的正反轉。也就是藉由TA7291的第五隻腳(IN1)及第六隻腳(IN2)的電壓準位變化，便可控制馬達的正反轉，其邏輯組合及模式如下表所示 IN1 IN2真值表 VHDL數位電路實習與專題設計

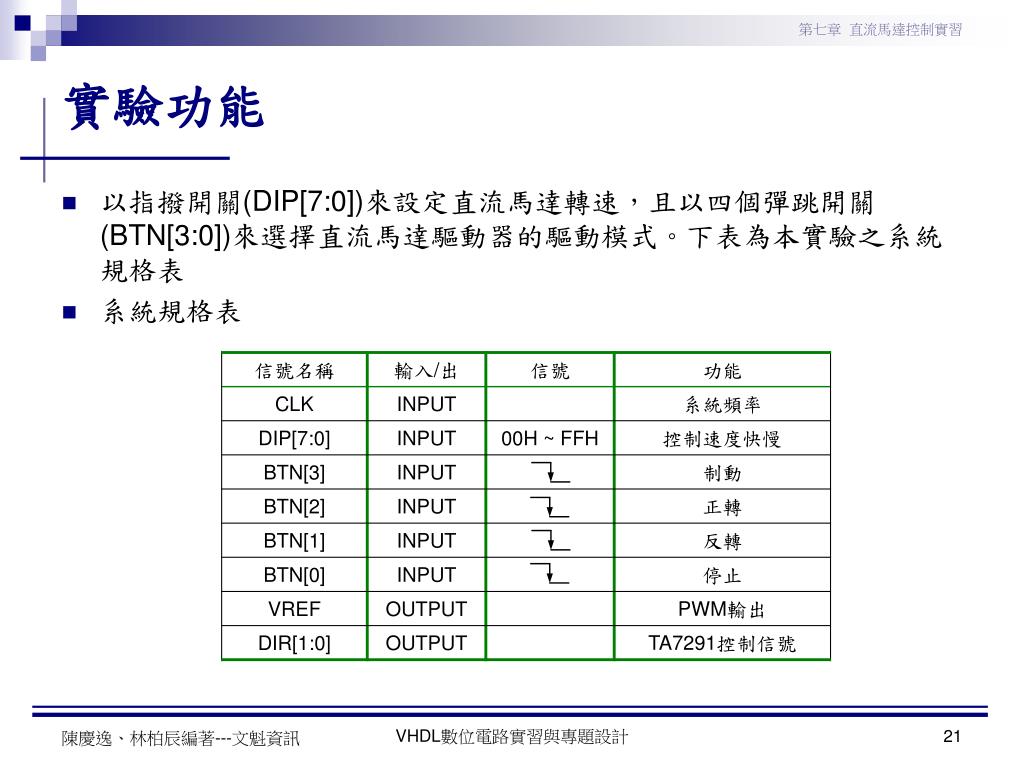

  21. 實驗功能 • 以指撥開關(DIP[7:0])來設定直流馬達轉速，且以四個彈跳開關(BTN[3:0])來選擇直流馬達驅動器的驅動模式。下表為本實驗之系統規格表 • 系統規格表 VHDL數位電路實習與專題設計

  22. 實驗電路圖 直流馬達轉速與轉向控制實習電路圖 VHDL數位電路實習與專題設計

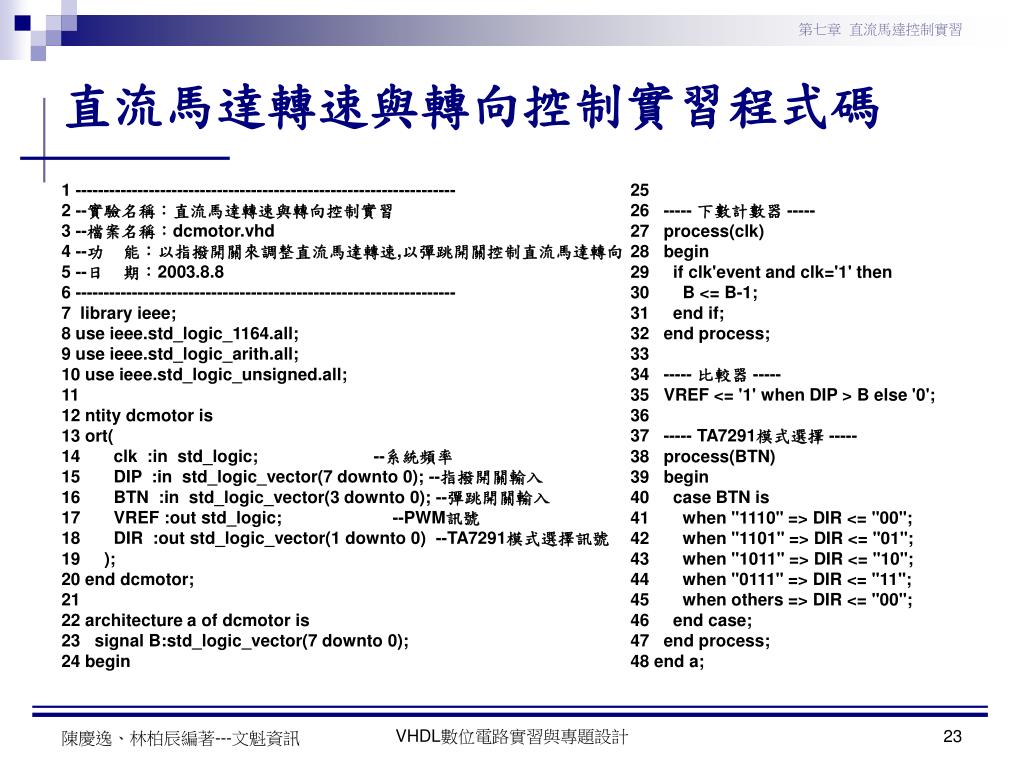

  23. 1 ------------------------------------------------------------------- 2 --實驗名稱：直流馬達轉速與轉向控制實習 3 --檔案名稱：dcmotor.vhd 4 --功 能：以指撥開關來調整直流馬達轉速,以彈跳開關控制直流馬達轉向 5 --日 期：2003.8.8 6 ------------------------------------------------------------------- 7 library ieee; 8 use ieee.std_logic_1164.all; 9 use ieee.std_logic_arith.all; 10 use ieee.std_logic_unsigned.all; 11 12 ntity dcmotor is 13 ort( 14 clk :in std_logic; --系統頻率 15 DIP :in std_logic_vector(7 downto 0); --指撥開關輸入 16 BTN :in std_logic_vector(3 downto 0); --彈跳開關輸入 17 VREF :out std_logic; --PWM訊號 18 DIR :out std_logic_vector(1 downto 0) --TA7291模式選擇訊號 19 ); 20 end dcmotor; 21 22 architecture a of dcmotor is 23 signal B:std_logic_vector(7 downto 0); 24 begin 25 26 ----- 下數計數器 ----- 27 process(clk) 28 begin 29 if clk'event and clk='1' then 30 B <= B-1; 31 end if; 32 end process; 33 34 ----- 比較器 ----- 35 VREF <= '1' when DIP > B else '0'; 36 37 ----- TA7291模式選擇 ----- 38 process(BTN) 39 begin 40 case BTN is 41 when "1110" => DIR <= "00"; 42 when "1101" => DIR <= "01"; 43 when "1011" => DIR <= "10"; 44 when "0111" => DIR <= "11"; 45 when others => DIR <= "00"; 46 end case; 47 end process; 48 end a; 直流馬達轉速與轉向控制實習程式碼 VHDL數位電路實習與專題設計

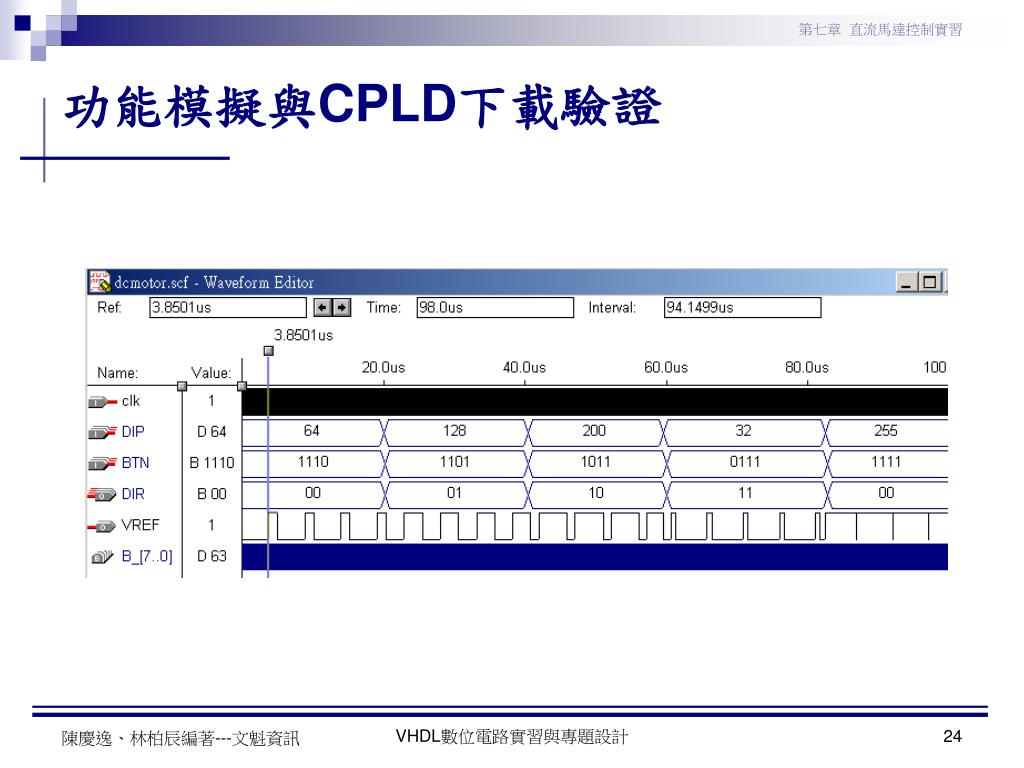

  24. 功能模擬與CPLD下載驗證 VHDL數位電路實習與專題設計

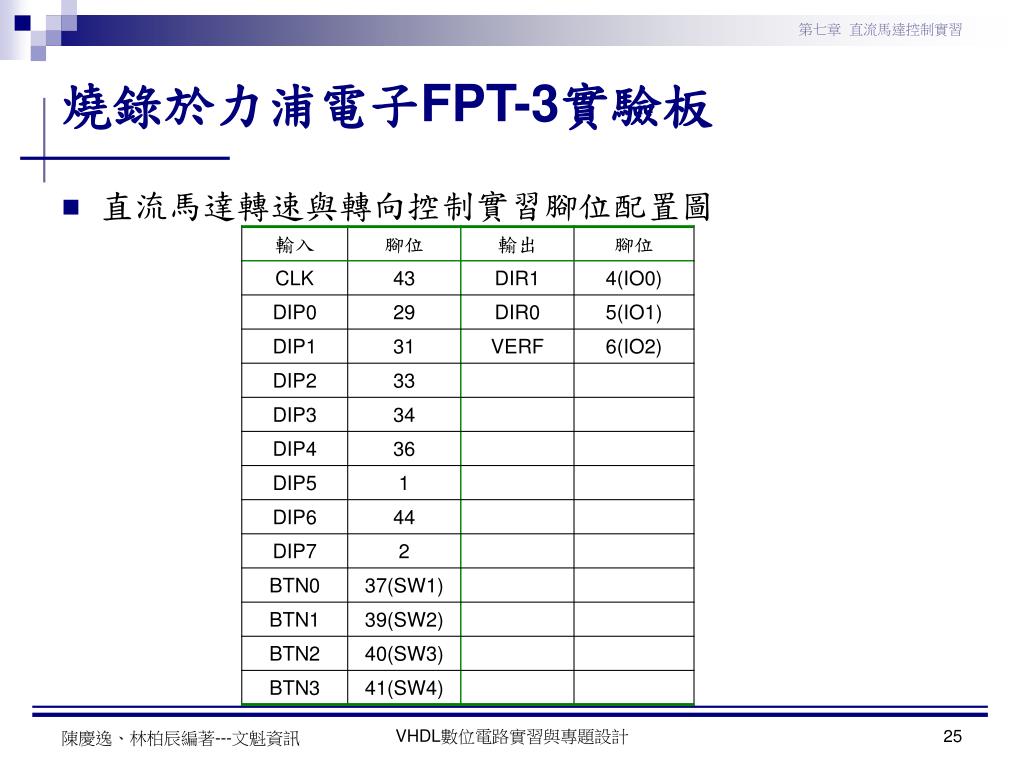

  25. 燒錄於力浦電子FPT-3實驗板 • 直流馬達轉速與轉向控制實習腳位配置圖 VHDL數位電路實習與專題設計

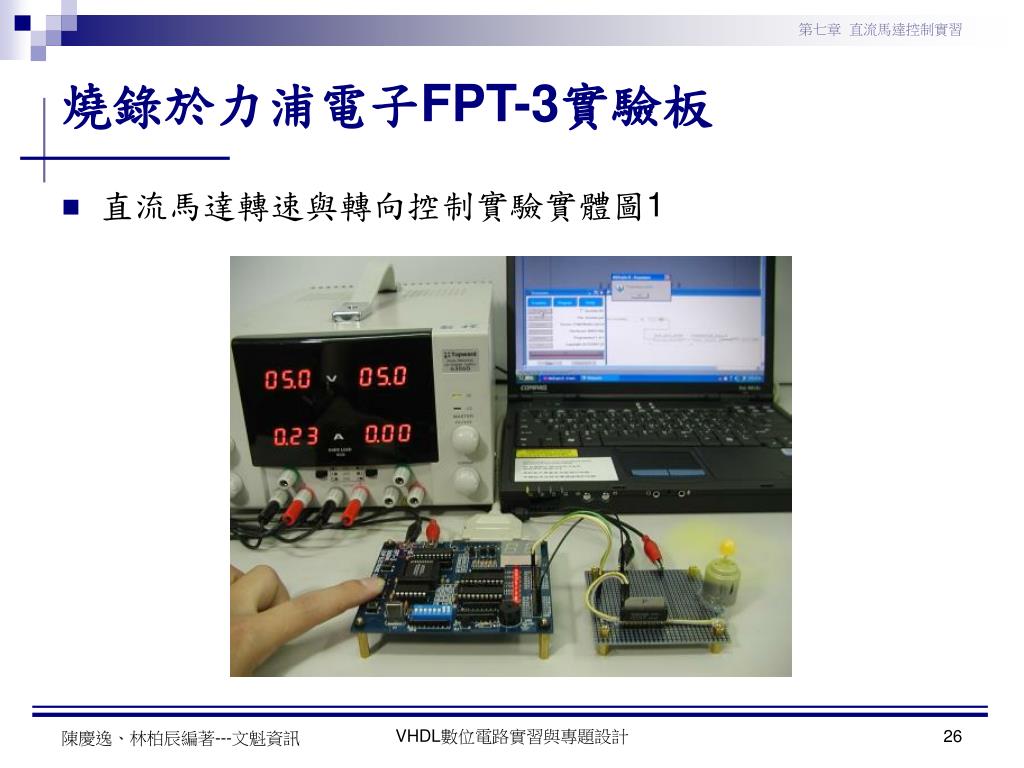

  26. 燒錄於力浦電子FPT-3實驗板 • 直流馬達轉速與轉向控制實驗實體圖1 VHDL數位電路實習與專題設計

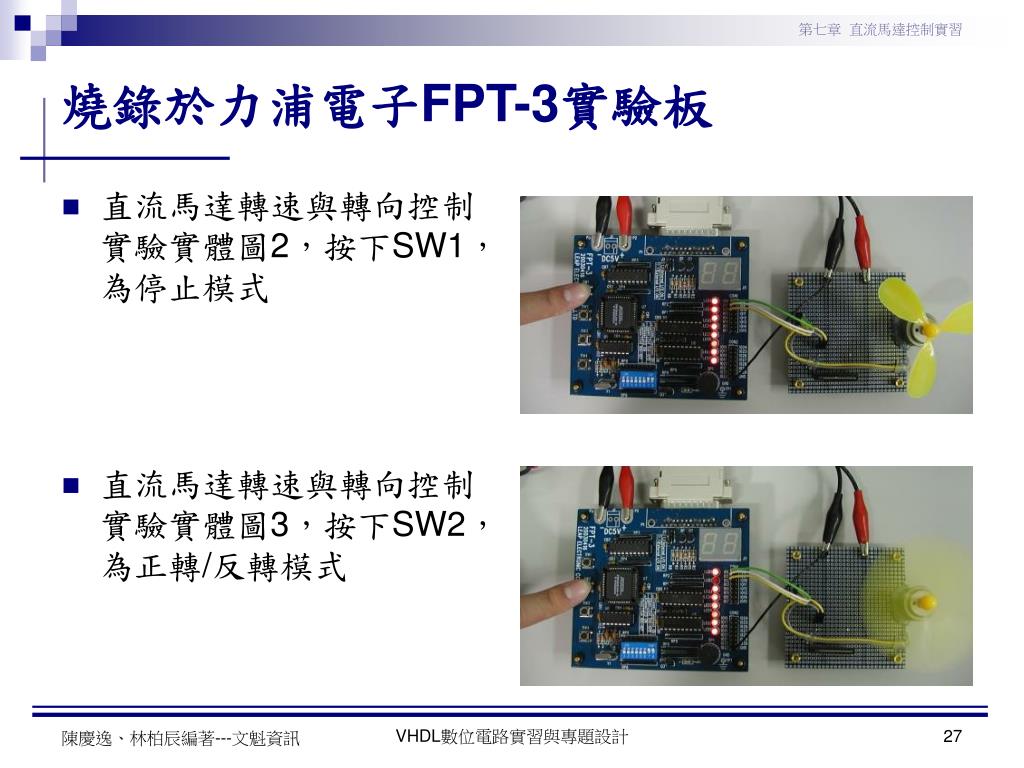

  27. 燒錄於力浦電子FPT-3實驗板 • 直流馬達轉速與轉向控制實驗實體圖2，按下SW1，為停止模式 • 直流馬達轉速與轉向控制實驗實體圖3，按下SW2，為正轉/反轉模式 VHDL數位電路實習與專題設計

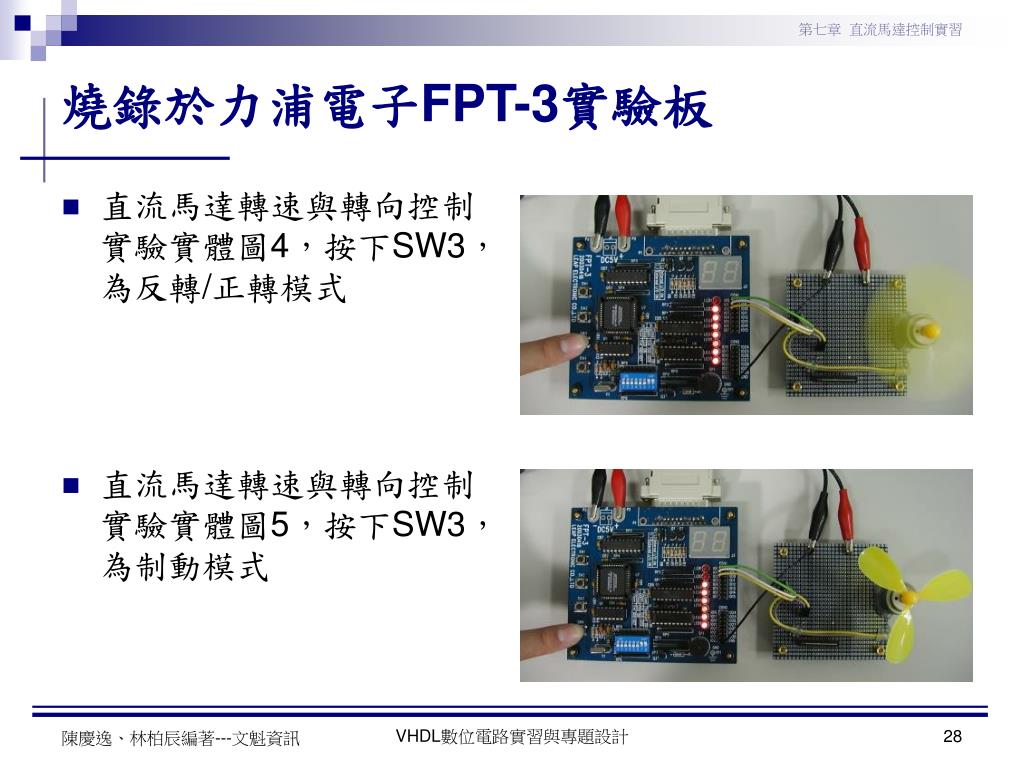

  28. 燒錄於力浦電子FPT-3實驗板 • 直流馬達轉速與轉向控制實驗實體圖4，按下SW3，為反轉/正轉模式 • 直流馬達轉速與轉向控制實驗實體圖5，按下SW3，為制動模式 VHDL數位電路實習與專題設計

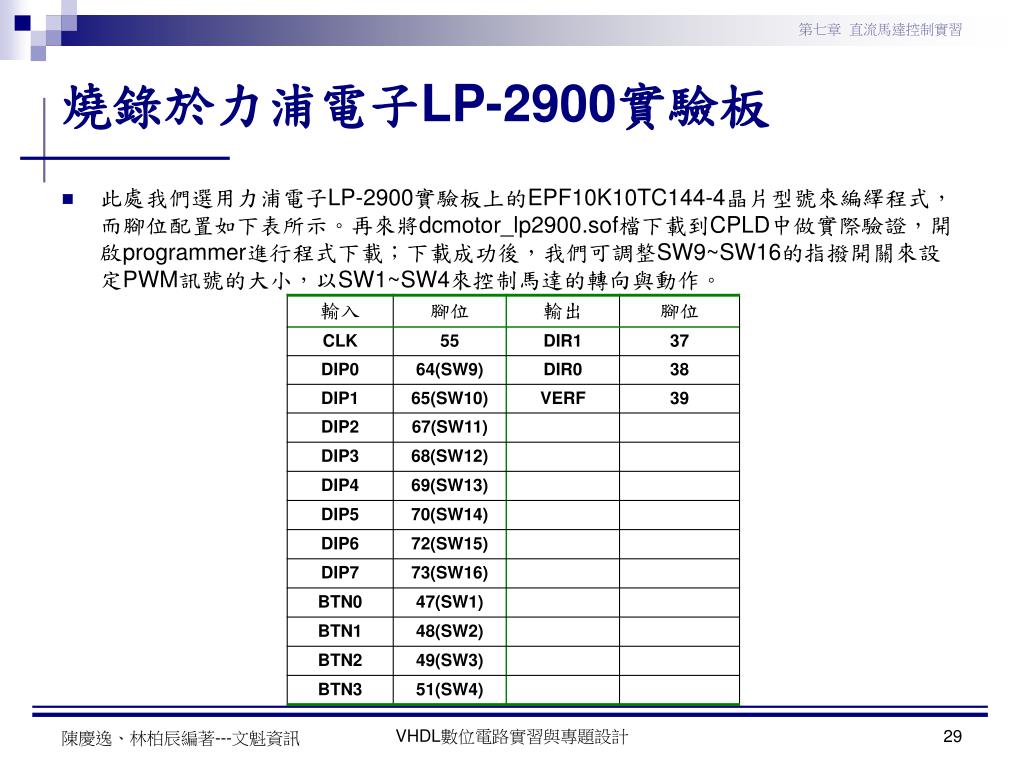

  29. 燒錄於力浦電子LP-2900實驗板 • 此處我們選用力浦電子LP-2900實驗板上的EPF10K10TC144-4晶片型號來編繹程式，而腳位配置如下表所示。再來將dcmotor_lp2900.sof檔下載到CPLD中做實際驗證，開啟programmer進行程式下載；下載成功後，我們可調整SW9~SW16的指撥開關來設定PWM訊號的大小，以SW1~SW4來控制馬達的轉向與動作。 VHDL數位電路實習與專題設計

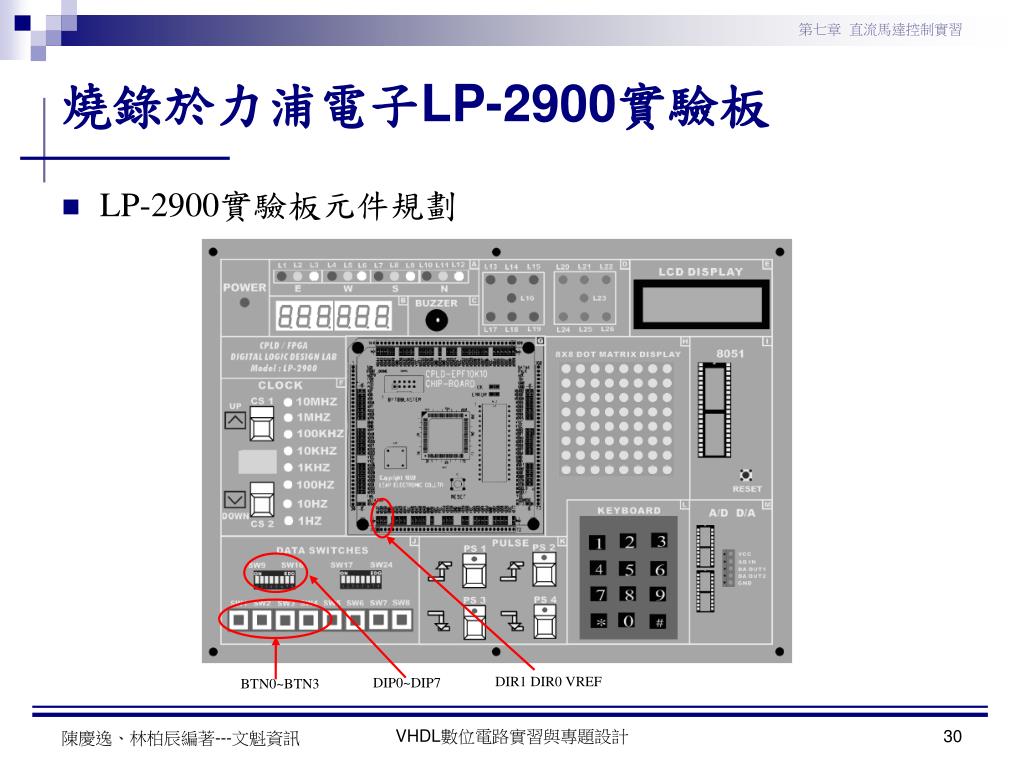

  30. DIR1 DIR0 VREF DIP0~DIP7 BTN0~BTN3 燒錄於力浦電子LP-2900實驗板 • LP-2900實驗板元件規劃 VHDL數位電路實習與專題設計

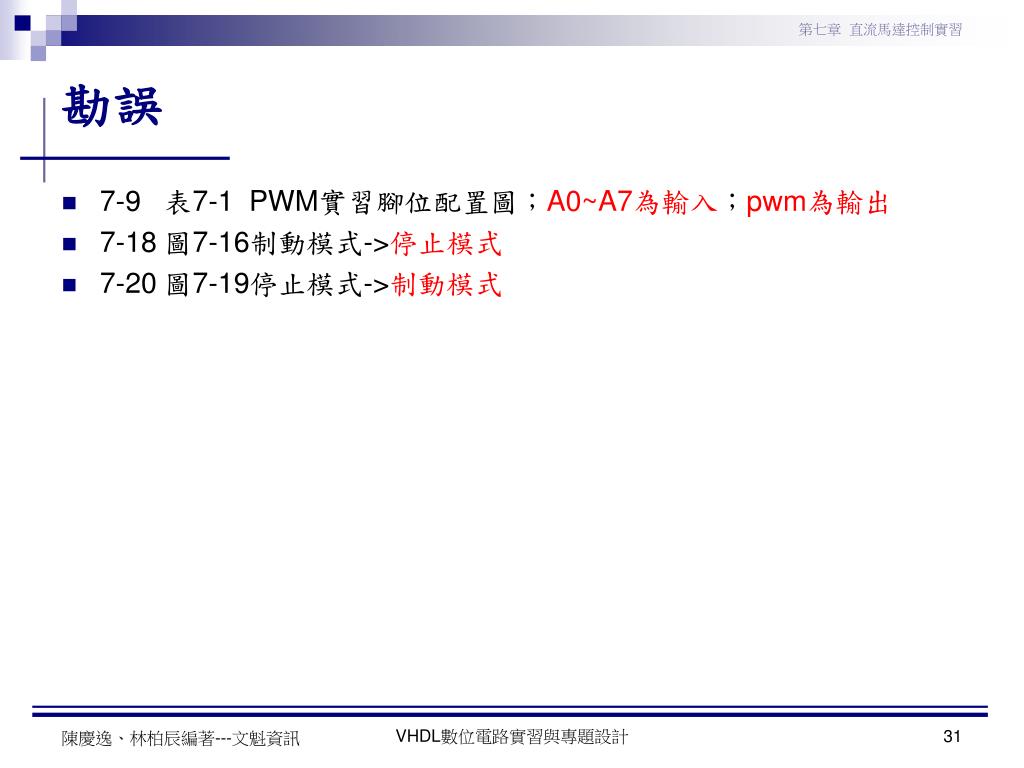

  31. 勘誤 • 7-9 表7-1 PWM實習腳位配置圖；A0~A7為輸入；pwm為輸出 • 7-18 圖7-16制動模式->停止模式 • 7-20 圖7-19停止模式->制動模式 VHDL數位電路實習與專題設計
