Presentation Transcript

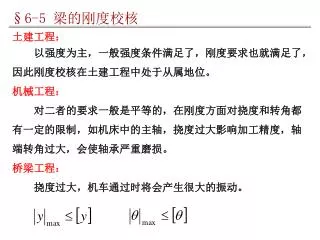

  1. 土建工程： 以强度为主，一般强度条件满足了，刚度要求也就满足了，因此刚度校核在土建工程中处于从属地位。 机械工程： 对二者的要求一般是平等的，在刚度方面对挠度和转角都有一定的限制，如机床中的主轴，挠度过大影响加工精度，轴端转角过大，会使轴承严重磨损。 桥梁工程： 挠度过大，机车通过时将会产生很大的振动。

  2. 对于跨度为 l的吊车梁，许用挠度 对于架空管道，许用挠度

  3. 一般用途的轴 刚度要求较高的轴 齿轮轴 蜗轮轴 m为齿轮的模数

  4. 刚度条件 1.数学表达式 2. 刚度条件的应用 (1）校核刚度 （2）设计截面尺寸 （3）求许可载荷

  5. F=35kN A B 2m 2m l=4m 一简支梁，跨度中点承受集中载荷F。已知F=35KN，跨度l=4m，许用应力[σ]＝160 MPa，许用挠度[y]=l /500，弹性模量E=200GPa，试选择工字钢型号。 解： 1、作出梁的弯矩图 2、根据弯曲正应力强度条件

  6. F=35kN A B 2m 2m l=4m 一简支梁，跨度中点承受集中载荷F。已知F=35KN，跨度l=4m，许用应力[σ]＝160 MPa，许用挠度[y]=l /500，弹性模量E=200GPa，试选择工字钢型号。 3、梁的刚度条件为： 由型钢表中查得，NO.22a工字钢的抗弯截面系数Wz＝3.09×l0-4m3 ，惯性矩Iz=3.40×10-5m4，可见．选择NO.22a工字钢作梁将同时满足强度和刚度要求。
