  1. RM6设计院客户推广胶片

  2. RM6–使用SF6技术的环网主设备 R Ring M Main Unit 6 SF6

  3. RM6全系列功能:具有丰富专业经验的配电开关 • 丰富的运行经验 • 在欧洲丰富的运行经验和在中国众多地区的投入使用. • 对环境不敏感 • 保持了其作为全SF6化设备，全绝缘和全密封的特点 • 紧凑型设计 • 全系列扩展功能保持了其紧凑性的特点，高度仅为1140mm • 灵活的扩展和组合方式 • 适用于变电站方案的新型模块使RM6可以满足市场上的各种需求 • 易于安装 • 现场扩展连接简单方便，无需专门的SF6处理 • 确保人身安全 • 3位置开关,天然联锁, 接地可视

  4. 二次配电设备的广泛应用 基础设施 能源 工业 建筑

  5. RM6系列:满足二次配电网的发展方向 • 二次配电理想化的解决方案 • 采用小型化，无油化，自动化和少维护的设备，特别是负荷开关的大量使用； • 应用以环网为主的电网结构； • 线路的缆化：由架空线路逐渐向电缆线路转化； • 配电网自动化技术的应用；

  6. MV nex Ev12 发电厂及 辅助设施 发电厂 高压输电 GIE/ SF MV nex 公共变电站 一次变电站 一次变电站 一次变电站 一次中压输配电 中压 柱上式开关 二次中压输配电 SM6 RM6 二次变电站 二次变电站 二次变电站 低压 二次输电方案

  7. 简单: • 紧凑型不扩展柜 • 4种基本功能可组合出1到4功能的17种固定式模块. ... ... ... ... RM6全系列: 满足配电网的多种需求 • 灵活: • 右扩展/双扩展柜 • 4种基本功能可组合出1到4功能的15种扩展模块. • 满足全系列扩展要求的15种模块! ... ...

  8. RM6基本功能单元 I---负荷开关功能单元 Q---负荷开关--熔断器组合功能单元 D---断路器功能单元 (200A) B---断路器功能单元 (630A)

  9. RM6基本功能单元 • 母联开关 • 负荷开关 : DE-IC • 断路器 : DE-BC • 电缆连接柜 • 左扩 : LE-O • 右扩 : RE-O • 双扩 : DE-O • 扩展型电网开关 : RE-II • 计量 : DE-Mt

  10. RM6的功能单元类型 Q功能单元 断路器功能单元 (B-VIP300orVIP35) I功能单元

  11. RM6的电气参数

  12. RM6结构组成部分 • 每个功能单元安装在密封的气室内 主接地母线 低压母线槽 动触头（负荷开关、断路器和接地开关） 机构和附件室 静触头（负荷开关、断路器） 母线（密封在SF6气室内） 气箱 安全防爆膜 电缆室 套管

  13. 全绝缘、紧凑型的最佳方案 • 防护等级: IP67(气室) IP3X(外壳和操作机构) • 全绝缘,无任何裸露带电体 • 环温: -40C 至 + 40C

  14. 全绝缘、紧凑型的最佳方案 • 带电部件在不锈钢气箱内 • 不锈钢外壳 • 部件简单 • 可触摸 • 年泄露率<0.1% 据 IEC 529/14-2-7 耐水性试验 IPX7 20kV 水下通电 30 分钟

  15. 紧凑、多功能单元 • 1~4种功能 • 紧凑的单元 RM6 4功能单元 优化空间 降低成本 简便安装

  16. 设备安全性 • 接地可视断口（满足国内使用习惯） • 电缆直流耐压实验（通过专用实验棒施加42KV 15分钟） • 安全泄压阀门

  17. 操作安全性 • 负荷开关和接地开关之间天然闭锁 • 组合逻辑顺序操作 • 反条件反射防止误操作 • 模拟母线显示 • 快速反应机构，与操作力矩大小无关

  18. 附件 • 电压指示器 • VPIS 显示系统电压 • 保护继电器测试仪 • 短路指示器 • 校相器 • 程序锁

  19. TALUS200I • Talus200I具有遥控和检测RM6开关柜必须的全部功能, 插接件连接, 使用方便. • 能采集不同的工况信息, 包括开关的状态, 负荷电流和故障位置等. • 传送开关柜的分/合闸命令 • 与中央控制室通讯 • 正面操作就地/遥控开关, 操作简便, 并能显示开关状态的信息. • 电网故障电流检测系统能巡回检测各通道的过电流或故障电流的持续时间 • 辅助电源故障时, 备用电源仍能保证Talus200I和电动机构正常工作几小时 • 安装或测量时, 采用带极性的插件, 保证连接正确 • 采用分裂式电流互感器, 安装容易.

  20. 方便现场安装 • 简单方便的操作 • 使用定向绝缘套管实现现场连接 • 终端用户操作 • 无需任何特别的工具 • 对地板无需任何特别的准备工作 • 绝对的安全 • 无需SF6处理 • 不受环境影响 • 完全的屏蔽

  21. RM6在环网中的应用 2I2Q+FTU

  22. RM6在环网中的应用 • PR 箱式网络节点 • RM6 IIII + TT型电缆 ( 可扩展一个 I 单元) • Talus 200

  23. RE II DE Mt DE BC 已经存在的DE方案 Q D I B 1140 新 新 新 710 3193 中压/低压变电站带中压计量

  24. 已经存在的RE方案 LE O TP IQI IIQI IDI IIDI III IIII IBI BIBI 新 1140 710 1720 中压开关站

  25. RE O DE Mt 已经存在的DE方案 Q D I B 新 新 1140 710 2050 终端用户-电缆进线+计量+出线

  26. 大型开关站 I B I B 新 新 新

  27. 某地区典型方案 （1）开关站方案：单母分段，两进十出或十二出，采用中置柜方案 （2）开闭所及配电房方案： A、对于负荷比较大的户内开闭所：单母分段，两进四出或六出，两路进线闭锁。 SM6: IM+IMB RM6: 3I+DE-IC+3I

  28. 某地区典型方案 B、对于负荷比较大的户内开闭所：单母分段，两进四出或六出（带变压器），两路进线闭锁。 SM6: IM+IMB+QM RM6: DE-I+DE-IC+DE-Q C、对于负荷比较小的户内开闭所：单母不分段。 SM6: IM RM6: 4I/5I

  29. 某地区典型方案 （3）环网开关：小范围供电，通常为户外站。 RM6: 4I/5I/IQI/IIQI （4）箱变：目前多采用KYN或空气柜，但运行效果较差，建议采用充气柜。 RM6: QI/IQI/O+Q （5）对于一次计量考核的要求，可以通过为SM6/RM6增加穿心式CT和增加母线PT柜的方法来实现。

  30. 免维护的中压设备 降低运行、维护成本 减少检修维护的时间 无人值守变电站一次设备的最佳选择

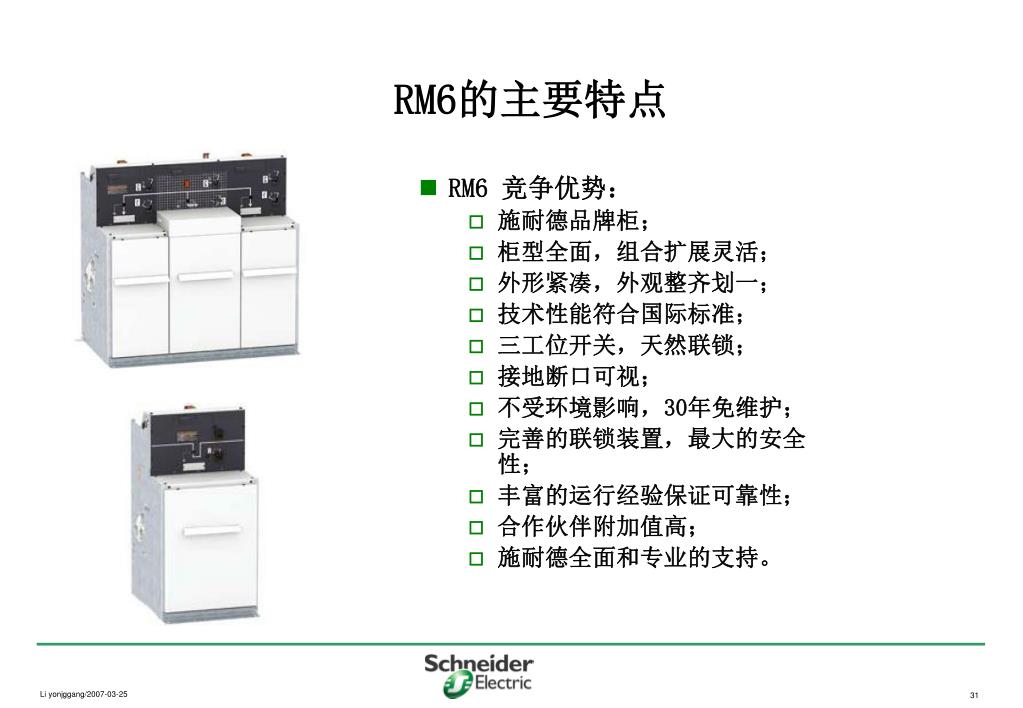

  31. RM6的主要特点 • RM6 竞争优势： • 施耐德品牌柜； • 柜型全面，组合扩展灵活； • 外形紧凑，外观整齐划一； • 技术性能符合国际标准； • 三工位开关，天然联锁； • 接地断口可视； • 不受环境影响，30年免维护； • 完善的联锁装置，最大的安全性； • 丰富的运行经验保证可靠性； • 合作伙伴附加值高； • 施耐德全面和专业的支持。

  32. RM6环网柜产品选型 • 产品选型 • 柜型分为单功能、两功能、三功能、四功能及可扩展柜 • 每个组合提供1到4个功能的用户选择，包括 • 1~4个功能的不扩展固定组合； • 2或3或4个功能单元的右向扩展组合； • 单功能双向扩展组合； • 3或4个功能单元的双向扩展组合； • 在每个组合中，从右到左依次为1到4单元 • NE：不可扩展； • RE：右侧可扩展； • DE：可在右侧或左侧 • 扩展的模块 • 当应用中出现多个扩展柜组合时，采用多功能的扩展柜具有更高的性价比 N E - I I I I Q Q B B D D R E - I I I I Q Q B B D D D E - I I I I Q B D

  33. ！ ！ 谢谢大家
