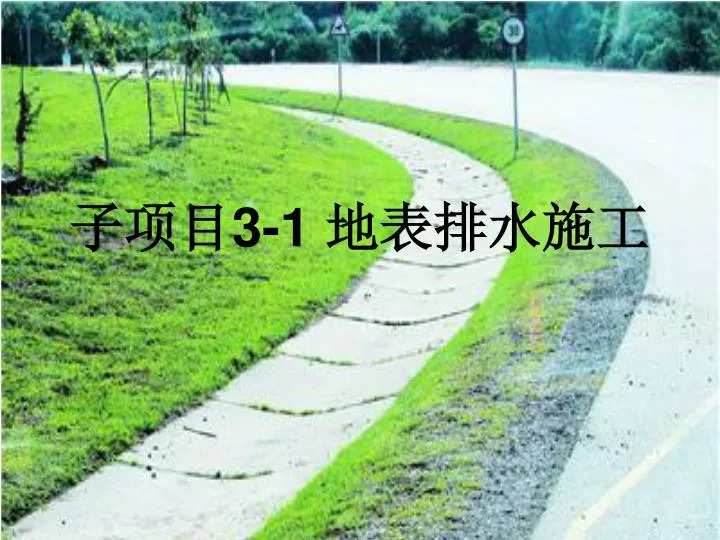

  1. 子项目3-1 地表排水施工

  2. 第一节 路基排水的意义和要求 一、路基排水的意义 保持路基材料的强度稳定性，进而保持路基的稳定性 二、路基排水设计的一般原则 1.路基排水设计应防、排、疏结合，并与路面排水、路基防护、地基处理以及特殊路基地区的其他处治措施相协调，形成完善的排水系统。 2.路基排水沟渠的设置尽量与环境协调； 3.路基排水困难地段，可采取降低地下水位、设置隔离层等措施； 4.排水设计应讲求经济效益，临时排水设施应该尽可能与永久排水设施相结合

  3. 第二节 路基排水设施的构造与布置 • （一）边沟 • 1.边沟的功能 一、地表排水设施 用于汇集和排除降落在路基范围内以及流向路基的少量地表水 • 2.边沟的布置 （1）横向位置 边沟一般布置在路堑的路肩外侧或较低矮路堤坡脚外侧 （2）边沟的纵坡 边沟的纵坡宜与路线纵坡相一致，并不宜小于0.3％，困难情况下可以减至0.1% （3）边沟的长度 单向排水长度每300—500米设出水口

  4. 3.边沟的横断面

  5. （二）截水沟（天沟） >5m 挖方截水沟 填方截水沟截水沟 • 1.截水沟的功能 用以拦截并排除路基上方流向路基的地面径流，减轻边沟的水流负担，保证挖方边坡和填方坡脚不受流水冲刷。 • 2.截水沟的布置 （1）横向位置 截水沟一般布置在路堑边坡或陡坡路堤上侧，垂直于山坡水流方向或基本与等高线平行。视降雨量，可以不设或设计多道。

  6. 土质 石质 （2）截水沟的纵坡与长度 截水沟的纵坡不宜小于0.3％，长度的考虑以汇水既不造成过大的冲刷，又不淤积为原则。 • 3.截水沟的横断面 一般为梯形，沟的边坡坡度，因岩土条件而定，一般采用1：1.0～1：1.5。沟底宽度b不小于0.5m，沟深h按设计流量而定，亦不应小于0.5m。

  7. （三）排水沟 1.排水沟的功能 将路基范围内各种水源的水流（如边沟、截水沟、取土坑、边坡和路基附近积水），引排至桥涵或路基范围以外的指定地点。 • 2.排水沟的布置 （1）排水沟的布置可以根据需要并结合当地地形条件而定，距离路基坡脚不宜小于3～4m，平面上应力求直捷，需要转弯时亦应尽量圆顺，做成弧形，其半径不宜小于10～20m，连续长度宜短，一般不超过500m。 （2）排水沟应具有合适的纵坡，以保证水流畅通，不致流速太大而产生冲刷，亦不可流速太小而形成淤积，为此宜通过水文水力计算而择优选定。一般情况下，可取0.5～1.0%，不小于0.3％，亦不宜大于3％。

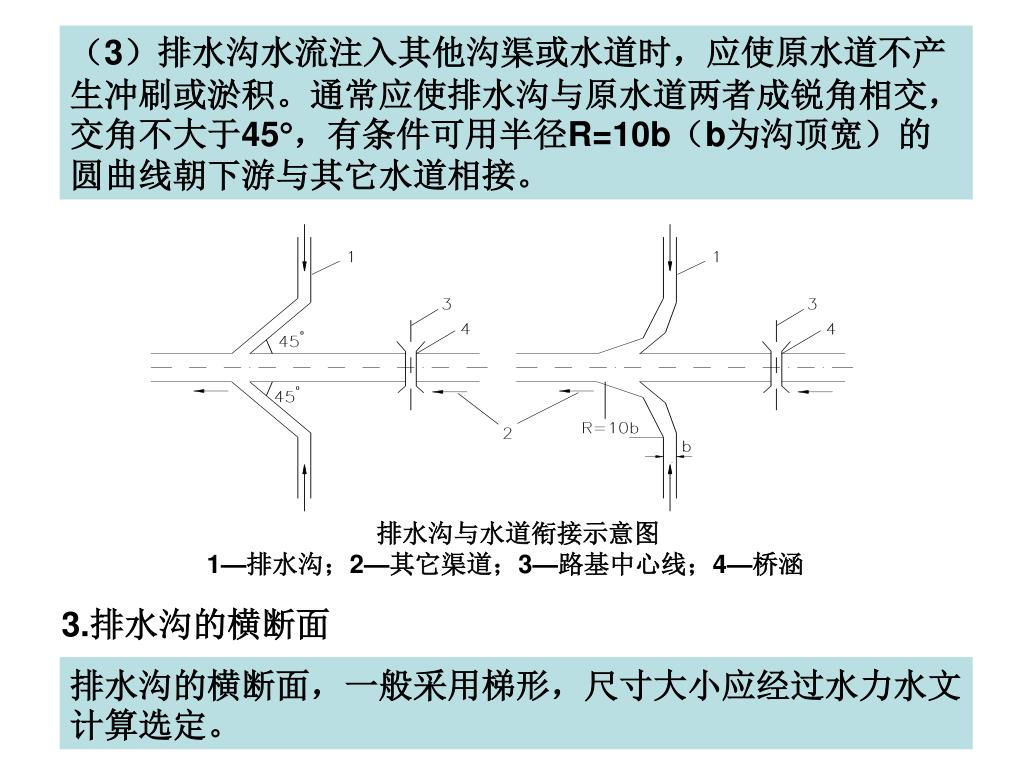

  8. 　排水沟与水道衔接示意图 1—排水沟；2—其它渠道；3—路基中心线；4—桥涵 （3）排水沟水流注入其他沟渠或水道时，应使原水道不产生冲刷或淤积。通常应使排水沟与原水道两者成锐角相交，交角不大于45，有条件可用半径R=10b（b为沟顶宽）的圆曲线朝下游与其它水道相接。 • 3.排水沟的横断面 排水沟的横断面，一般采用梯形，尺寸大小应经过水力水文计算选定。

  9. 4.排水沟的防护 包括排水沟在内的土质沟渠在有可能受到冲刷和渗漏时必须进行防护和防渗处理 加固类型与沟底纵坡关系

  10. 沟渠加固类型

  11. 边沟与涵洞单级跌水连接图 1—边沟；2—路基；3—跌水井；4—涵洞 多级跌水纵剖面图 1—沟顶线； 2—沟底线 • （四）跌水 • 1.跌水的功能 在陡坡或深沟地段设置的沟底为阶梯，水流呈瀑布式跌落的沟槽称作跌水，跌水的作用是在较短的距离内，降低水流流速，消减水流能量，进而防止冲刷（用于坡度大于10％，水头高差大于1.0m的陡坡地段） • 2.跌水的布置和运用

  12. （五）急流槽 • 1.急流槽的功能 在陡坡或深沟地段设置的坡度较陡、水流不离开槽底的沟槽称作急流槽。急流槽的作用是在较短的距离内以沟渠的方式引排水流、降低水头，进而防止冲刷（可用于比跌水更陡的坡度,可达600）

  13. 急流槽平面图

  14. 路堑与高路堤连接处急流槽 高路堤边坡地段急流槽 路堑边坡急流槽 • 2.急流槽的布置和运用 急流槽设置通常设置在高路堤边坡、高路堑边坡、路堑与高路堤连接处、回头曲线上下边沟等位置，用于排除边沟和截水沟汇集的水流。

  15. （六）倒虹吸与渡水槽 1.倒虹吸与渡水槽的功能 当水流需要横跨路基，同时受到设计标高的限制，可以采用管道或沟槽，从路基底部或上部架空跨越，前者称倒虹吸，后者为渡水槽，分别相当于涵洞和渡水桥，两者属于路基地面排水的特殊结构物，并且多半是配合农田水利所需而采用。 • 2.倒虹吸与渡水槽的布置 倒虹吸的设置往往是因路基横跨原有沟渠，且沟渠水位高于路基设计标高，不能按正常条件下设置涵洞，此时采用倒虹吸是可行的方案之一。 原水道与路基设计标高相差较大，如果路基两侧地形有利，或当地确有必要，可设简易桥梁，架设水槽或管道，从路基上部跨越，以勾通路基两侧的水流。

  16. 南水北调北京永定河倒虹吸工程 引大入秦先明峡倒虹吸 东江－深圳渡水槽 墨西哥格雷塔罗市的古渡槽

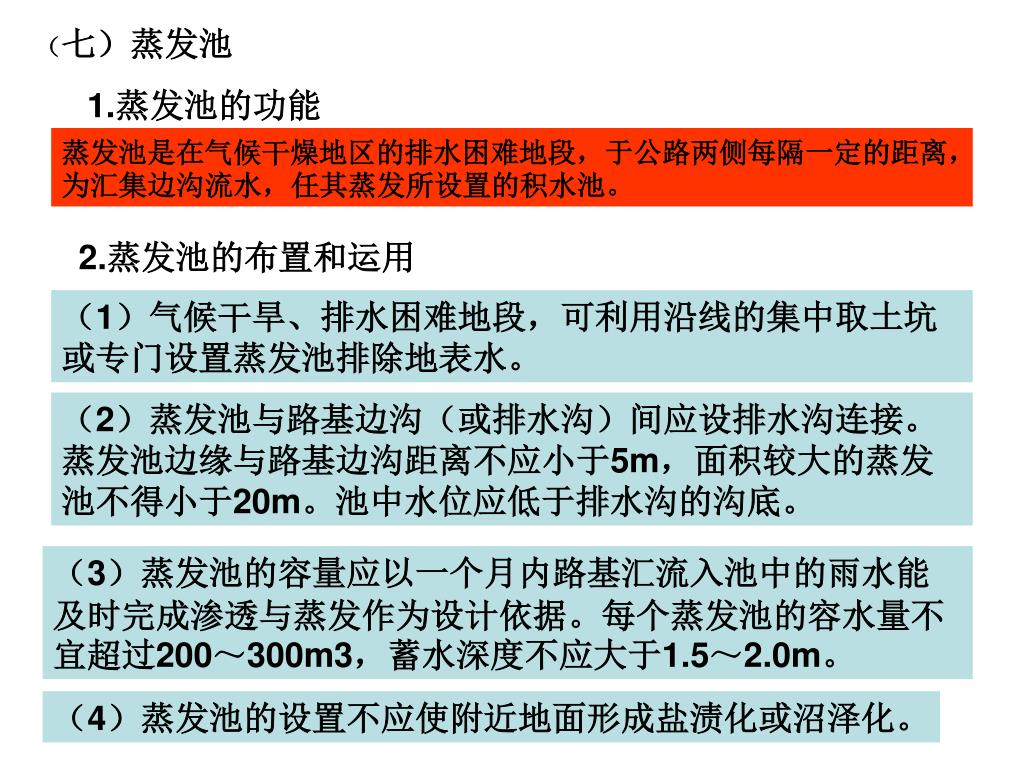

  17. （七）蒸发池 • 1.蒸发池的功能 蒸发池是在气候干燥地区的排水困难地段，于公路两侧每隔一定的距离，为汇集边沟流水，任其蒸发所设置的积水池。 • 2.蒸发池的布置和运用 （1）气候干旱、排水困难地段，可利用沿线的集中取土坑或专门设置蒸发池排除地表水。 （2）蒸发池与路基边沟（或排水沟）间应设排水沟连接。蒸发池边缘与路基边沟距离不应小于5m，面积较大的蒸发池不得小于20m。池中水位应低于排水沟的沟底。 （3）蒸发池的容量应以一个月内路基汇流入池中的雨水能及时完成渗透与蒸发作为设计依据。每个蒸发池的容水量不宜超过200～300m3，蓄水深度不应大于1.5～2.0m。 （4）蒸发池的设置不应使附近地面形成盐渍化或沼泽化。

  18. （八）油水分离池 路基排水沟出口位于水质敏感区，且所排污水水质不满足《污水综合排放标准》（GB 9878）中的规定时，可设置油水分离池。 （九）排水泵站 路基汇水无法自流排除时，可设置排水泵站。 更多用于城市道路雨水处理
