間歇振盪器. 電路圖. 間歇振盪器. 工作原理 : C3 作低頻雜訊濾波 , 當負載瞬間供電不足時 , 提供即時支援 , 有點像迷你 UPS C1 充電 ( 參考紅色箭頭 ) 當 A,B 接觸後 => Vcc 經 R3 使 Q1 基極變高電位 => Q1_ON => 線圈 L2 電流由小變大中 , 線圈磁力線由小變大中 ( 電生磁 , 儲存能量 ) =>L1 由線圈磁場變化感應電壓 E1( 磁生電 , 法拉第定律 ). 間歇振盪器.
E N D

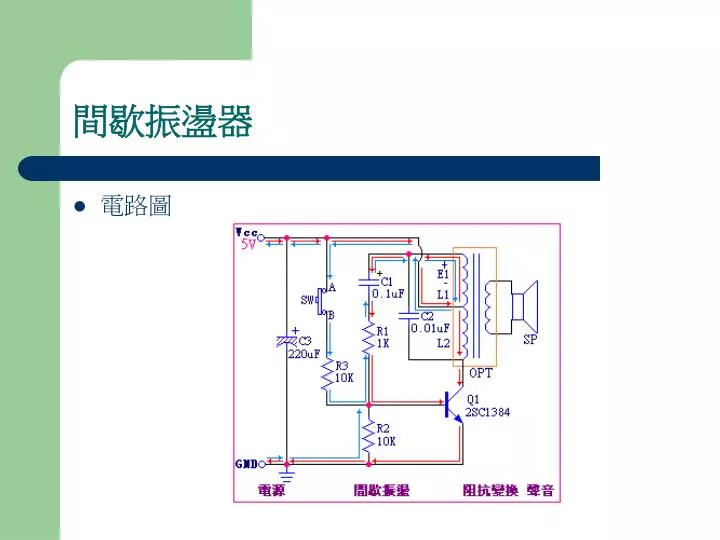

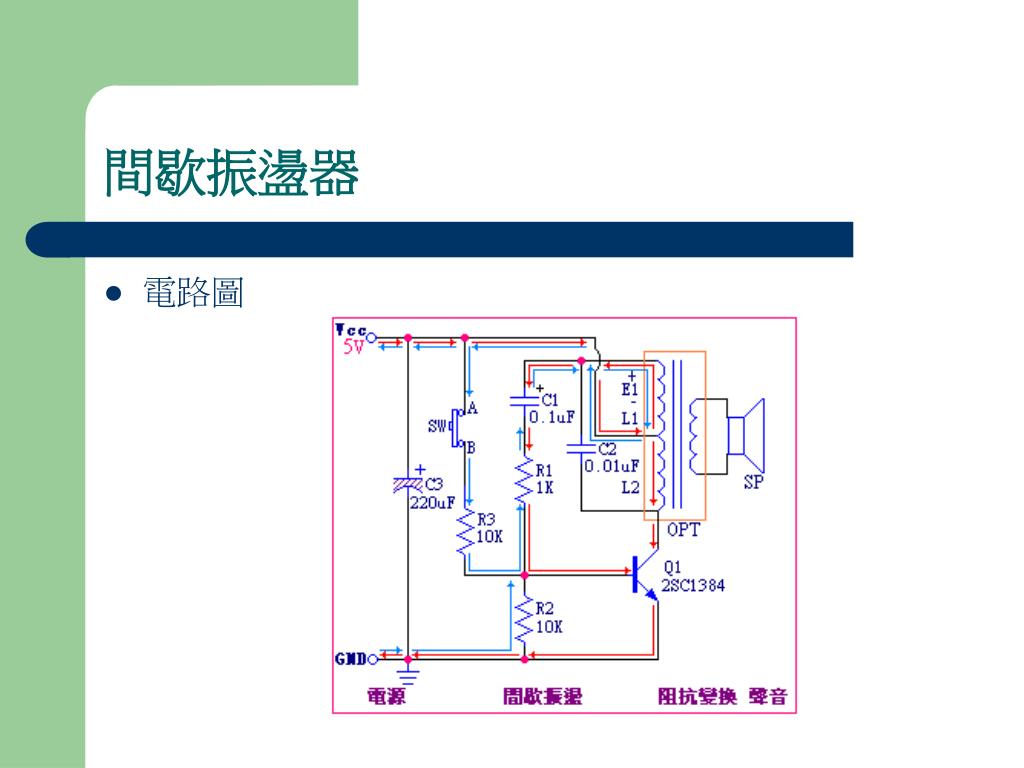

間歇振盪器 • 電路圖
間歇振盪器 • 工作原理: • C3作低頻雜訊濾波,當負載瞬間供電不足時,提供即時支援,有點像迷你UPS • C1充電(參考紅色箭頭)當A,B接觸後 =>Vcc經R3使Q1基極變高電位 =>Q1_ON=>線圈L2電流由小變大中,線圈磁力線由小變大中(電生磁,儲存能量)=>L1由線圈磁場變化感應電壓E1(磁生電,法拉第定律)
間歇振盪器 • =>E1和Vcc和R1,Q1正好構成迴路對C1充電(Q1之BE電阻比R2小很多,電流較不會走R2)=>因多了C1充電電流,Q1基極電流變大,Q1快速飽和=>Q1飽和後,Q1之Ic變定值,線圈L1之電流也因此變定值=>線圈L1磁場因電流不變也因此不變=>因線圈磁場不變,感應電壓E1消失(法拉第定律)=>(觀察線圈中心,C1充電電壓約E1+Vcc比Vcc大,C1可經L1,R3放電)=>Q1基極變負,Q1_OFF,L1,L2磁力線由大變小

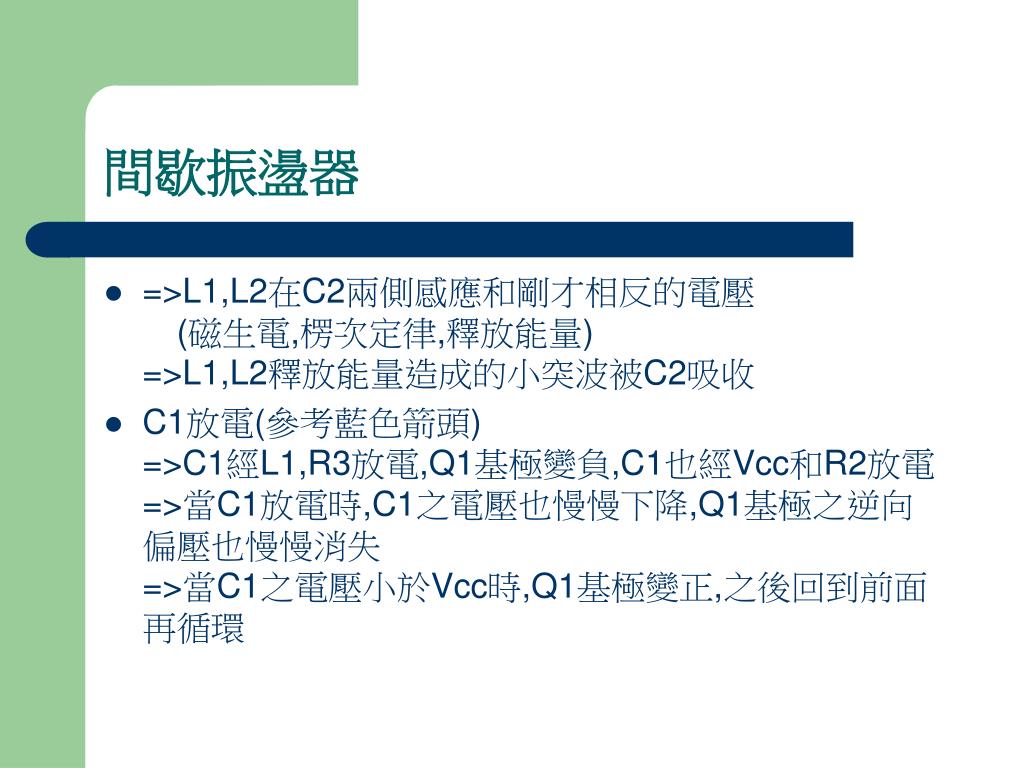

間歇振盪器 • =>L1,L2在C2兩側感應和剛才相反的電壓(磁生電,楞次定律,釋放能量)=>L1,L2釋放能量造成的小突波被C2吸收 • C1放電(參考藍色箭頭)=>C1經L1,R3放電,Q1基極變負,C1也經Vcc和R2放電=>當C1放電時,C1之電壓也慢慢下降,Q1基極之逆向偏壓也慢慢消失=>當C1之電壓小於Vcc時,Q1基極變正,之後回到前面再循環
間歇振盪器 • 阻抗匹配:L1,L2的阻抗比喇叭大很多,輸出的電流太小會推不動喇叭,改善方法可以用電阻加電晶體,對前和L1,L2匹配,對後和喇叭匹配,在此電路中,OPT一次側作電感用,二次側和鋼片作阻抗轉換用,二次側的阻抗要選跟喇叭差不多大小的 • 聲音:此電路若使用內建振盪的電鈴,只要將電池,電鈴串聯即可達到效果,但這種電鈴只能發出固定頻率的聲音,雖然喇叭無內建振盪,但可以用的頻率範圍比較大
間歇振盪器 • 其它:1.調整R1會改變C1充放電的速度,而改變聲音的頻率,若是並很多個不同電阻,可以改成電子琴2.OPT若是改成適當IPT可以改成電擊器或直流日光燈...
