  1. METALLURGIE DESCRIPTIVE

  2. Alliages ferreux Aciers Fontes Alliages non-ferreux Composites Alliages d’Aluminium Alliages de titane Alliages de Cuivre Les différentes familles de matériaux Métalliques Polymères Céramiques Les alliages ferreux représentent encore une très grande proportion dans l’utilisation des alliages métalliques (50% des métaux dans une automobile).

  3. Chapitre II - Les fontes

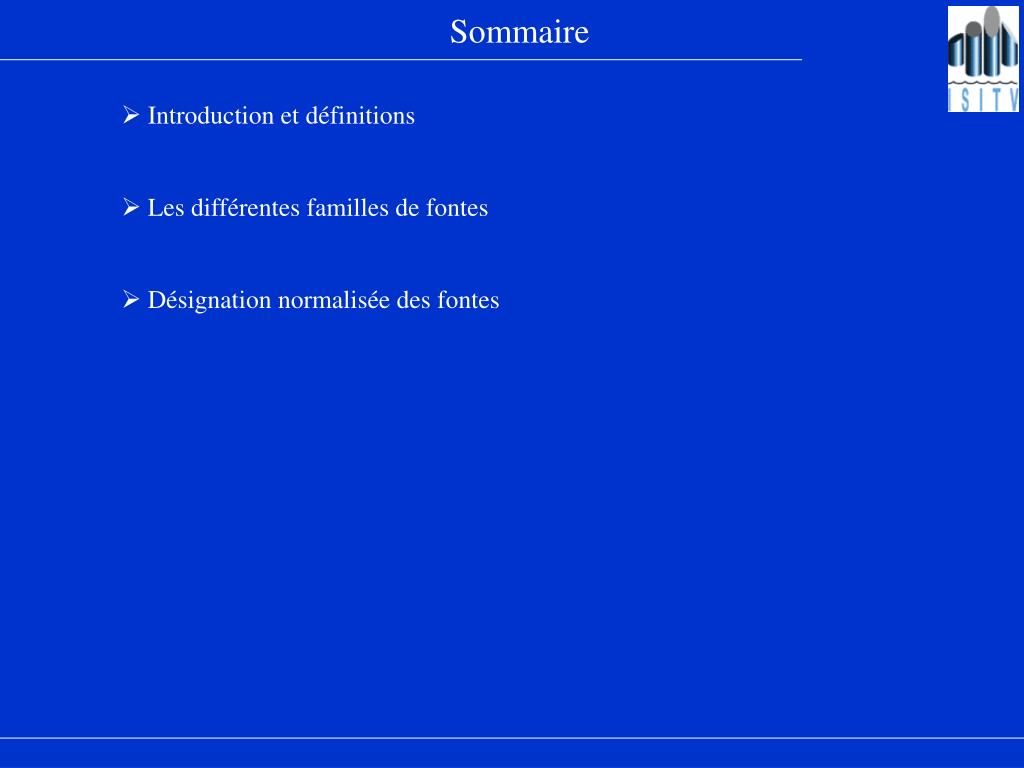

  4. Sommaire •  Introduction et définitions  Les différentes familles de fontes  Désignation normalisée des fontes

  5. Introduction et définitions

  6. Diagramme Fer-Carbone : Fontes Définitions : Les fontes sont des alliages dont la teneur en carbone est supérieure à 2% en masse Les fontes subissent toujours la transformation eutectique (vers 1140°C) Fontes blanches : carbone se retrouve toujours sous forme de cémentite Fontes grises : carbone se retrouve sous forme de graphite libre (carbone pur) et de cémentite Fontes (2% < %m C < 6,67%)

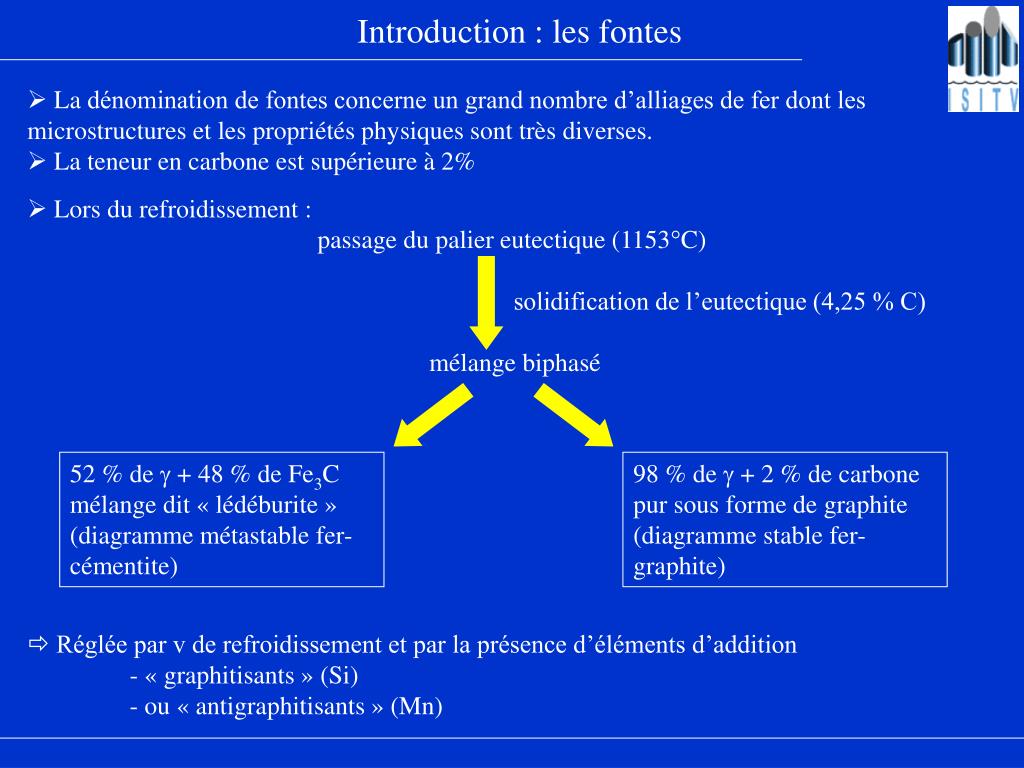

  7. 52 % de g + 48 % de Fe3C mélange dit « lédéburite » (diagramme métastable fer-cémentite) 98 % de g + 2 % de carbone pur sous forme de graphite (diagramme stable fer-graphite) Introduction : les fontes • La dénomination de fontes concerne un grand nombre d’alliages de fer dont les microstructures et les propriétés physiques sont très diverses. • La teneur en carbone est supérieure à 2% • Lors du refroidissement : passage du palier eutectique (1153°C) solidification de l’eutectique (4,25 % C) mélange biphasé • Réglée par v de refroidissement et par la présence d’éléments d’addition • « graphitisants » (Si) • ou « antigraphitisants » (Mn)

  8. mstructure de la fonte blanche mstructure d’une fonte grise Introduction : les fontes • Au passage du palier eutectoïde (0,8 % C, 723°C), toute l’austénite g tend à se décomposer pour les deux cas en perlite • Refroidissement rapidement La totalité du carbone peut se combiner au fer pour former : la cémentite et les fontes blanches • Refroidissement lent La cémentite (composé métastable) se décompose en graphite et ferrite avec une teneur en carbone élevée et des éléments d’addition graphitisants, toutes les conditions sont réunies pour la formation de fontes grises

  9. Les différents types de fontes

  10. Fonte blanche hypoeutectique Fonte blanche hypereutectique A l’équilibre et à T ambiante : - Matrice cémentite et - Blocs de perlite (décomp. phase g à 723°C) A T ambiante : - Plaquettes de cémentite primaire (formées au-dessus de 1153°C) - Entourées de cémentite secondaire (formée entre 1153 et 723°C) et de perlite Les différents types de fontes : fontes blanches • Fontes blanches (à cémentite) - Pas de graphite - Souvent un peu de Mn • A gauche de la composition eutectique : • A droite de la composition eutectique :

  11. structure de la fonte blanche Fontes malléables à cœur noir Fontes malléables à cœur blanc Les différents types de fontes : fontes blanches • Fontes blanches (à cémentite) Matrice quasi continue de cémentite: - Pas de déformation à froid - Tenue aux chocs faible - Résistance à l’usure bonne - Usinabilité difficile - Résistance mécanique ~ 250 à 500 MPa (en traction) - Dureté HB ~ 400 à 600 Traitements thermiques :  éliminer le C de la cémentite ou précipiter partiellement le C sous forme de graphite Nouvelles propriétés : Ténacité et ductilité ~ fontes grises à graphite sphéroïdal • Aptitude au moulage en faible épaisseur • Facilement usinables. • Résistance mécanique ~ 350 à 700 MPa avec A variant de 15 à 2 % respectivement

  12. Les différents types de fontes : fontes grises • Fontes grises (à graphite) Carbone sous forme de graphite (phase de carbone pur) - Très faible résistance mécanique - Faible densité - Se délite en feuillets minces La morphologie des grains de graphite permet de distinguer deux types : fontes grises à graphite lamellaire  et fontes grises à graphite sphéroïdal Selon la teneur en C et les éléments d’addition et selon les conditions de refroidissement différentes microstructures à T ambiante : - [graphite + perlite + cémentite] - ou [graphite + perlite + ferrite] - ou [graphite + perlite]

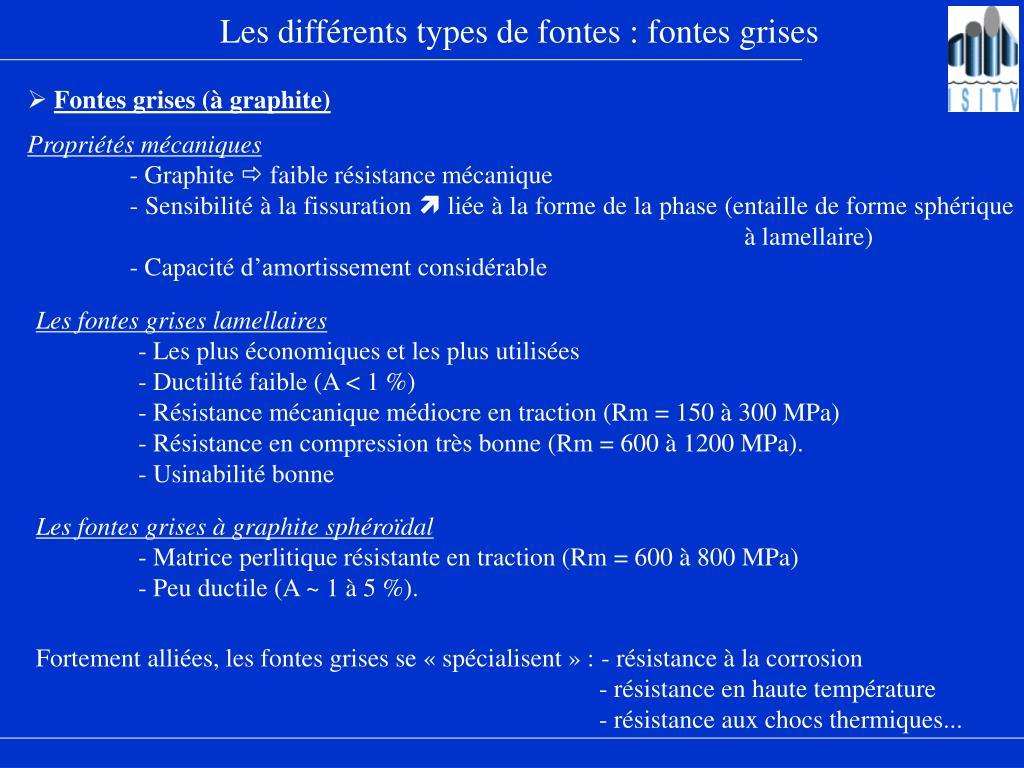

  13. Les différents types de fontes : fontes grises • Fontes grises (à graphite) Propriétés mécaniques - Graphite  faible résistance mécanique - Sensibilité à la fissuration  liée à la forme de la phase (entaille de forme sphérique à lamellaire) - Capacité d’amortissement considérable Les fontes grises lamellaires - Les plus économiques et les plus utilisées - Ductilité faible (A < 1 %) - Résistance mécanique médiocre en traction (Rm = 150 à 300 MPa) - Résistance en compression très bonne (Rm = 600 à 1200 MPa). - Usinabilité bonne Les fontes grises à graphite sphéroïdal - Matrice perlitique résistante en traction (Rm = 600 à 800 MPa) - Peu ductile (A ~ 1 à 5 %). Fortement alliées, les fontes grises se « spécialisent » : - résistance à la corrosion - résistance en haute température - résistance aux chocs thermiques...

  14. Les différents types de fontes : fontes malléables • Fontes malléables Fontes qui acquièrent une résistance et une capacité de déformation par des traitements thermiques appropriés  Pièces petites et moyennes exigeant résistance et capacité de déformation Les différentes type de fontes malléables : - Malléables à cœur blanc - Malléables nodulaires ferritiques - Malléables nodulaires perlitiques - Malléables nodulaires bainitiques Nuances perlitiques constituent environ 50% de la production totale La plus forte baisse a concerné la fonte malléable à cœur blanc qui, dans certains pays, comme la France, a presque complètement disparu

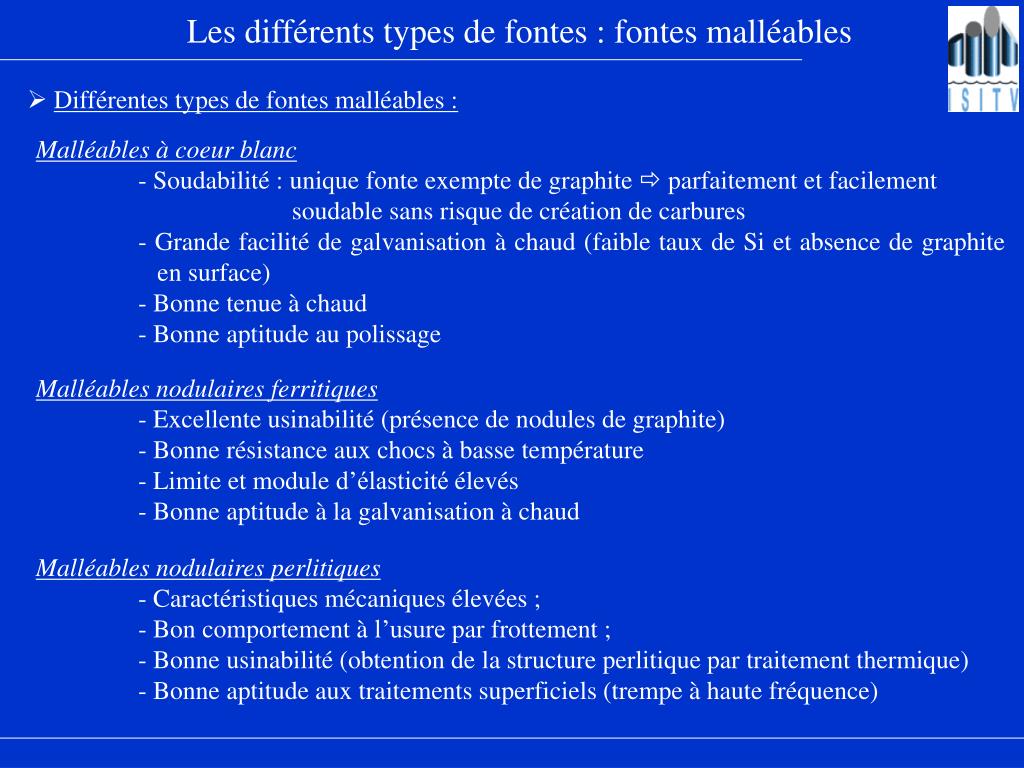

  15. Les différents types de fontes : fontes malléables • Différentes types de fontes malléables : Malléables à coeur blanc - Soudabilité : unique fonte exempte de graphite  parfaitement et facilement soudable sans risque de création de carbures - Grande facilité de galvanisation à chaud (faible taux de Si et absence de graphite en surface) - Bonne tenue à chaud - Bonne aptitude au polissage Malléables nodulaires ferritiques - Excellente usinabilité (présence de nodules de graphite) - Bonne résistance aux chocs à basse température - Limite et module d’élasticité élevés - Bonne aptitude à la galvanisation à chaud Malléables nodulaires perlitiques - Caractéristiques mécaniques élevées ; - Bon comportement à l’usure par frottement ; - Bonne usinabilité (obtention de la structure perlitique par traitement thermique) - Bonne aptitude aux traitements superficiels (trempe à haute fréquence)

  16. Les différents types de fontes : fontes malléables • Différentes types de fontes malléables : Malléables nodulaires bainitiques - Très hautes caractéristiques mécaniques associées à une bonne ductilité - Possibilité d’écrouissage en service  augmentation de la limite de fatigue - Très bonne résistance à l’usure par frottement et abrasion • Application des fontes malléables : - Automobile et poids-lourds : carters et boîtiers de différentiel, culbuteurs, fourchettes, moyeux, pièces de freins et de boîtes de vitesses automatiques, etc - Tracteurs et machinisme agricole - Matériel ferroviaire : wagons, selles de rails, supports d’appareillage de contrôle, coussinets de glissement d’aiguillage, pièces de suspension de caténaires, etc. - Matériel de travaux publics - Électrification : capots d’isolateurs, palonniers, pinces, etc. (pièces galvanisées) - Quincaillerie : raccords, chapeaux de bouteilles de gaz, étaux et outillage à main - Robinetterie : vannes, volants - Bâtiment : pièces d’étais et d’échafaudages, pièces de précontrainte - Équipement routier : pièces de garde-corps et de signalisation - Electroménager : pièces de compresseurs et de conditionneurs d’air

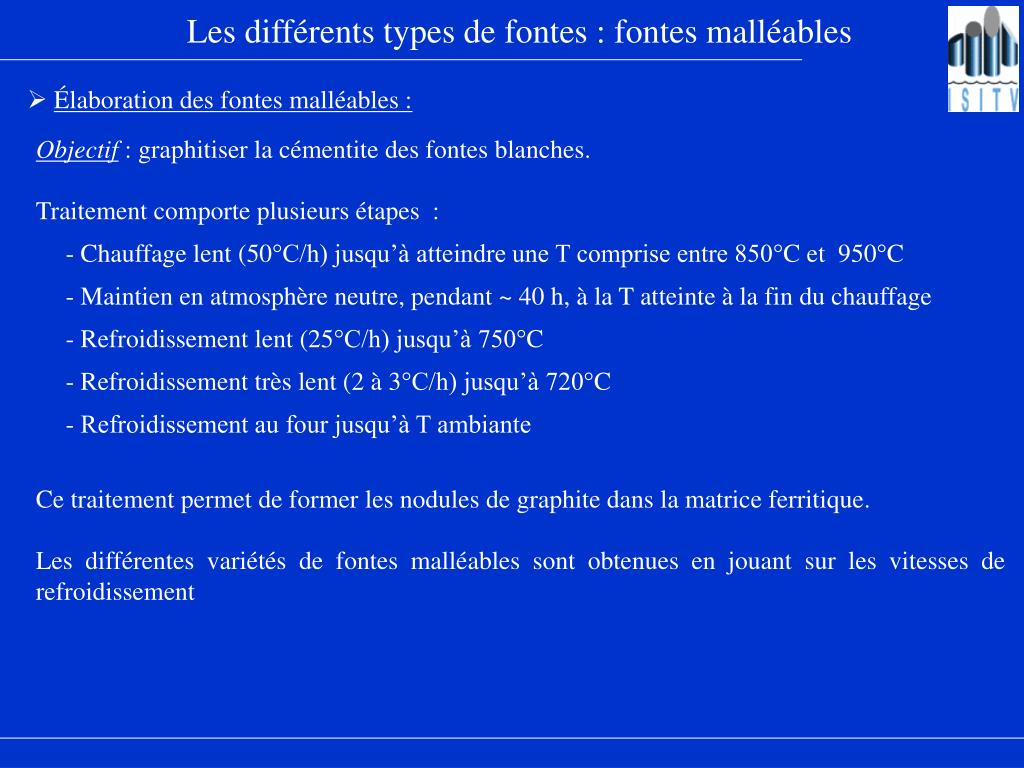

  17. Les différents types de fontes : fontes malléables • Élaboration des fontes malléables : Objectif : graphitiser la cémentite des fontes blanches. Traitement comporte plusieurs étapes  : - Chauffage lent (50°C/h) jusqu’à atteindre une T comprise entre 850°C et 950°C  - Maintien en atmosphère neutre, pendant ~ 40 h, à la T atteinte à la fin du chauffage    - Refroidissement lent (25°C/h) jusqu’à 750°C      - Refroidissement très lent (2 à 3°C/h) jusqu’à 720°C      - Refroidissement au four jusqu’à T ambiante     Ce traitement permet de former les nodules de graphite dans la matrice ferritique. Les différentes variétés de fontes malléables sont obtenues en jouant sur les vitesses de refroidissement

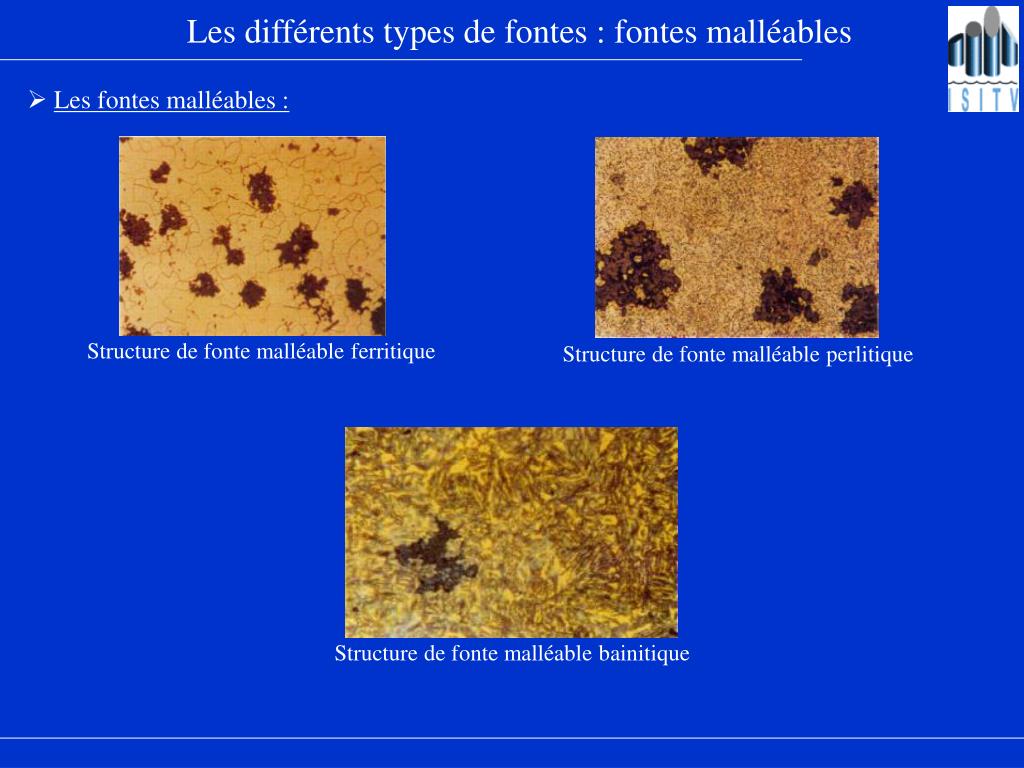

  18. Structure de fonte malléable ferritique Structure de fonte malléable bainitique Structure de fonte malléable perlitique Les différents types de fontes : fontes malléables • Les fontes malléables :

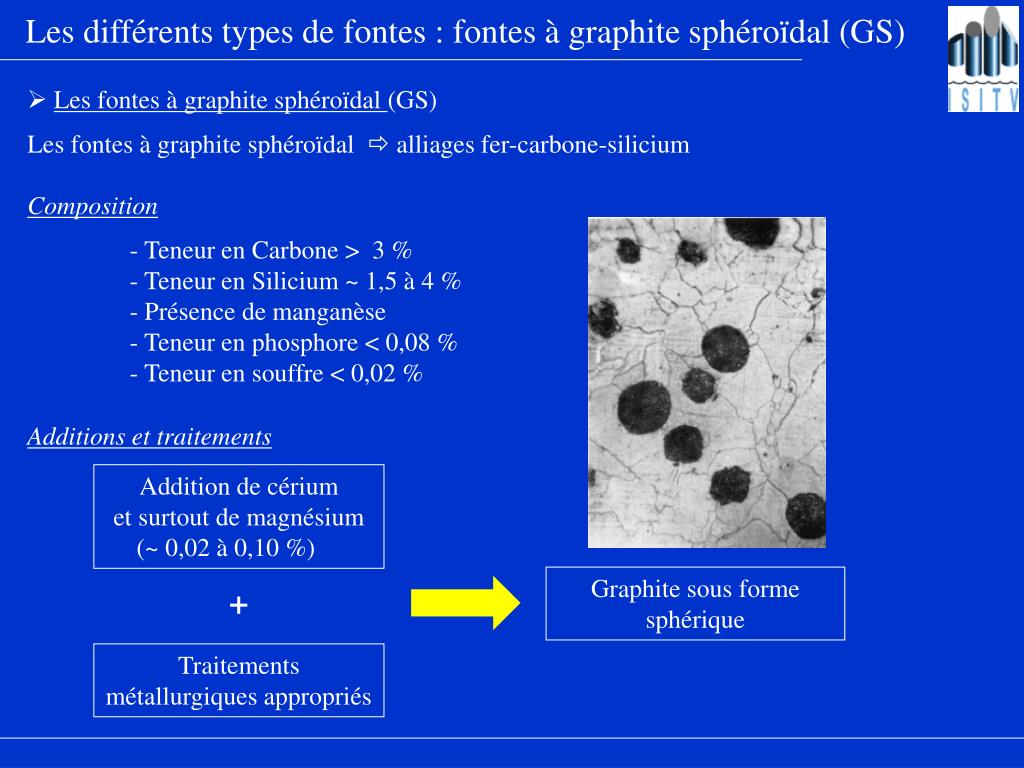

  19. Graphite sous forme sphérique + Traitements métallurgiques appropriés Les différents types de fontes : fontes à graphite sphéroïdal (GS) • Les fontes à graphite sphéroïdal (GS) Les fontes à graphite sphéroïdal  alliages fer-carbone-silicium Composition - Teneur en Carbone > 3 % - Teneur en Silicium ~ 1,5 à 4 % - Présence de manganèse - Teneur en phosphore < 0,08 % - Teneur en souffre < 0,02 % Additions et traitements Addition de cérium et surtout de magnésium (~ 0,02 à 0,10 %)

  20. Les différents types de fontes : fontes à graphite sphéroïdal (GS) • Les fontes à graphite sphéroïdal (GS) Addition de produit sphéroïdisant – précaution d’usage Le magnésium : très avide d’oxygène et de soufre  Intérêt de disposer d’une fonte de base désoxydée et contenant très peu de S pour éviter une perte du produit sphéroïdisant  Lors de son introduction dans le bain métallique, Mg se combine avec S et l’élimine presque totalement Le produit sphéroïdisant est introduit : - Soit dans la poche de traitement - Soit dans le moule - Parfois dans les deux simultanément En raison du caractère carburigène du magnésium, il est indispensable de pratiquer une inoculation ou addition tardive de ferrosilicium pour éviter la présence de carbures et obtenir une structure grise

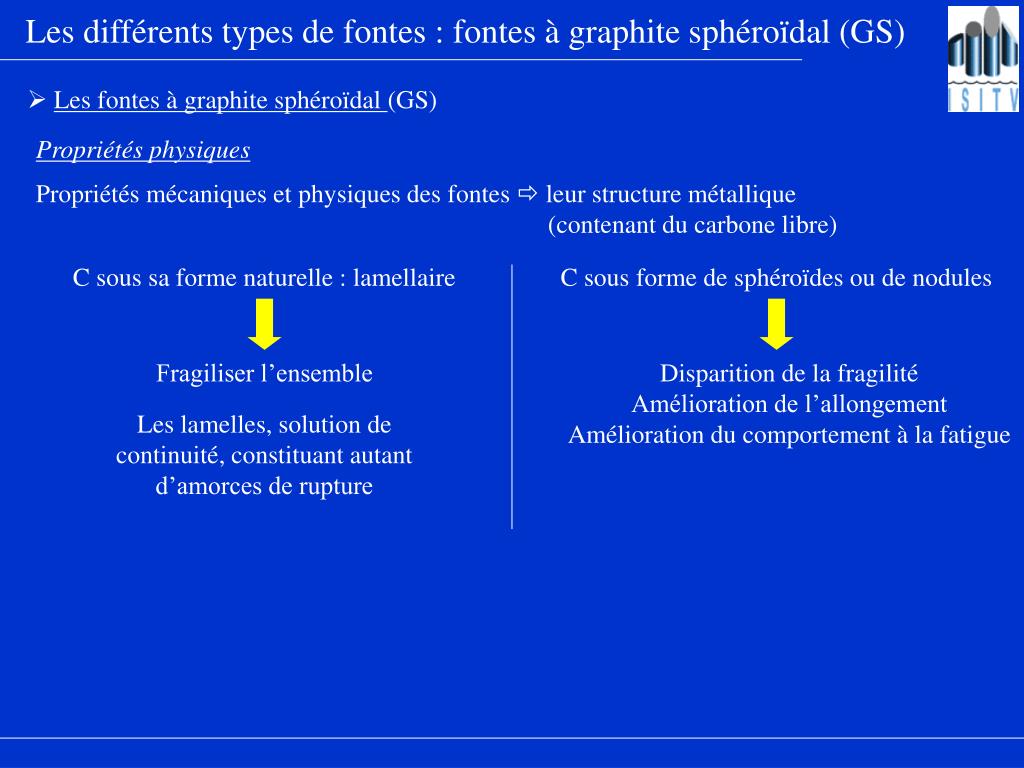

  21. Fragiliser l’ensemble Disparition de la fragilité Amélioration de l’allongement Amélioration du comportement à la fatigue Les différents types de fontes : fontes à graphite sphéroïdal (GS) • Les fontes à graphite sphéroïdal (GS) Propriétés physiques Propriétés mécaniques et physiques des fontes  leur structure métallique (contenant du carbone libre) C sous sa forme naturelle : lamellaire C sous forme de sphéroïdes ou de nodules Les lamelles, solution de continuité, constituant autant d’amorces de rupture

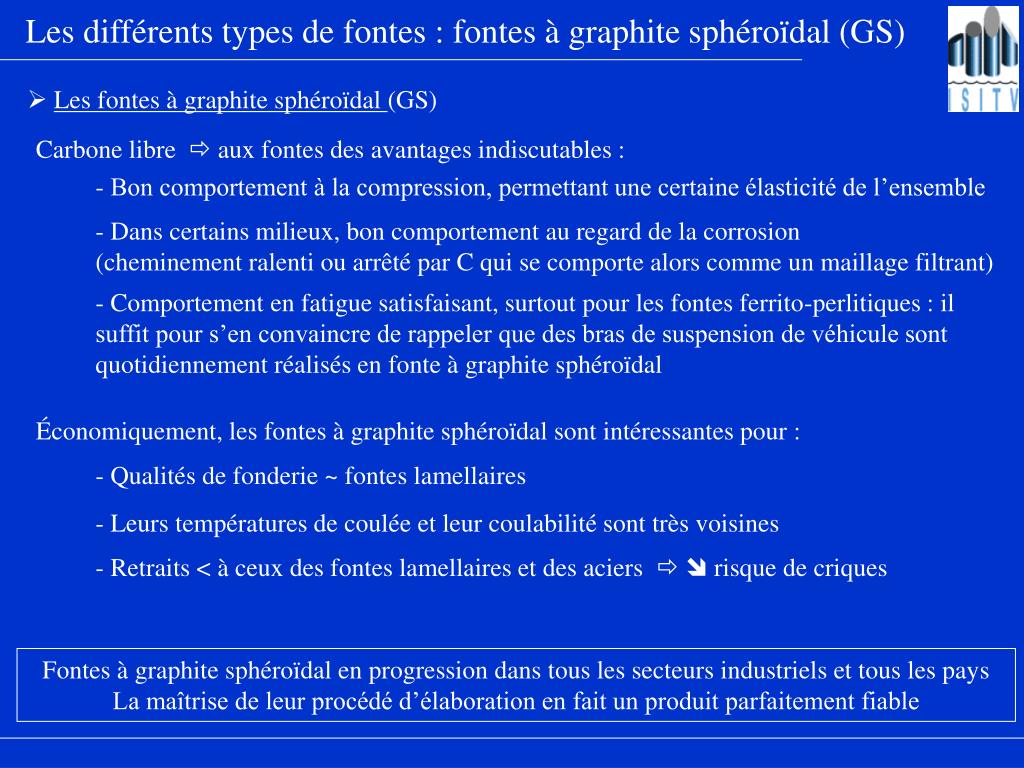

  22. Les différents types de fontes : fontes à graphite sphéroïdal (GS) • Les fontes à graphite sphéroïdal (GS) Carbone libre  aux fontes des avantages indiscutables : - Bon comportement à la compression, permettant une certaine élasticité de l’ensemble • Dans certains milieux, bon comportement au regard de la corrosion • (cheminement ralenti ou arrêté par C qui se comporte alors comme un maillage filtrant) • Comportement en fatigue satisfaisant, surtout pour les fontes ferrito-perlitiques : il suffit pour s’en convaincre de rappeler que des bras de suspension de véhicule sont quotidiennement réalisés en fonte à graphite sphéroïdal Économiquement, les fontes à graphite sphéroïdal sont intéressantes pour : - Qualités de fonderie ~ fontes lamellaires • Leurs températures de coulée et leur coulabilité sont très voisines • Retraits < à ceux des fontes lamellaires et des aciers  risque de criques Fontes à graphite sphéroïdal en progression dans tous les secteurs industriels et tous les pays La maîtrise de leur procédé d’élaboration en fait un produit parfaitement fiable

  23. Les différents types de fontes : fontes à graphite sphéroïdal (GS) • Les fontes à graphite sphéroïdal (GS) Caractéristiques mécaniques mesurées sur des éprouvettes usinées dans des échantillons coulées à part (d’après la norme NF EN 1563)

  24. Désignation normalisée des fontes

  25. Codé selon 3 variantes Ces lettres indiquent qu’il s’agit d’une fonte Une ou deux lettres Ces lettres indiquent : 1ère  Structure du graphite 2nde  Structure particulière Désignation normalisée des fontes • Norme : NF EN 1560-1 Désignation symbolique des fontes EN-GJ L150S

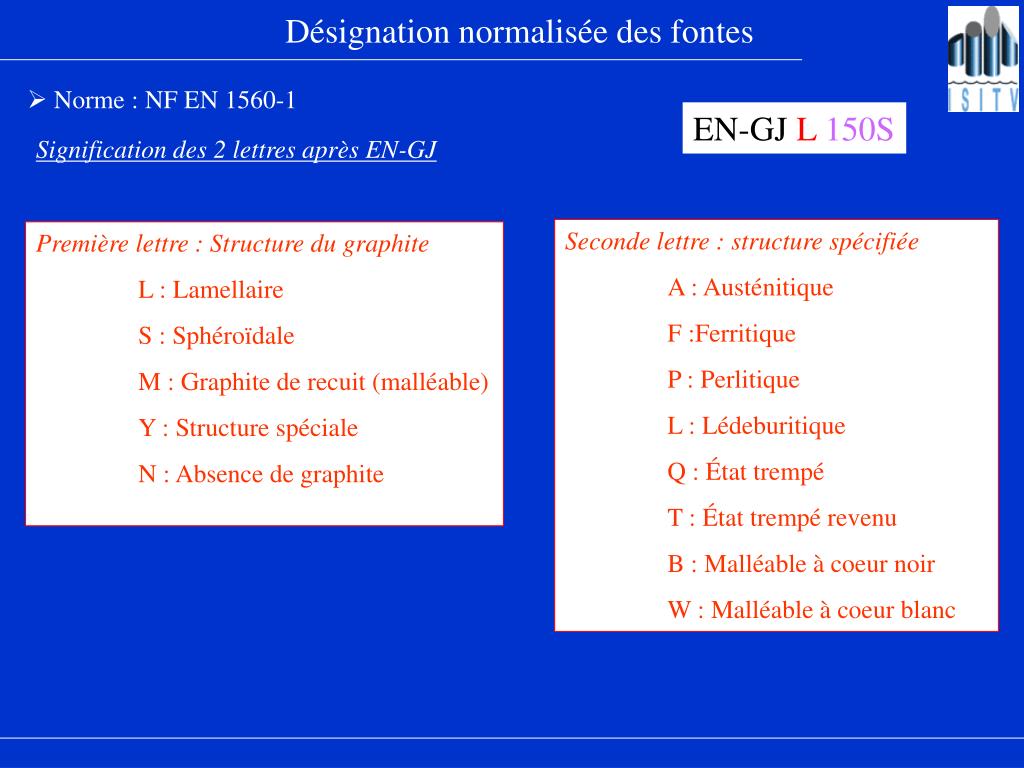

  26. Désignation normalisée des fontes • Norme : NF EN 1560-1 EN-GJ L150S Signification des 2 lettres après EN-GJ Seconde lettre : structure spécifiée A : Austénitique F :Ferritique P : Perlitique L : Lédeburitique Q : État trempé T : État trempé revenu B : Malléable à coeur noir W : Malléable à coeur blanc Première lettre : Structure du graphite L : Lamellaire S : Sphéroïdale M : Graphite de recuit (malléable) Y : Structure spéciale N : Absence de graphite

  27. 1ère variante : EN-GJL 400C150RT Ces lettres indiquent qu’il s’agit d’une fonte de type graphite lamellaire Le nombre suivi de RT ou LT représente la résilience mini mesurée à Room Temperature (RT) ou à Low Temperature (LT) Un nombre suivi d’une lettre Le nombre seul représente l’allongement minimal exigé en % La lettre indique le mode de prélèvement de l’éprouvette  S : échantillon coulé séparément U : échantillon attenant C : échantillon prélevé sur la pièce Désignation normalisée des fontes • Norme : NF EN 1560-1 Codage de la dernière zone : 3 variantes N.B. : Dans le cas ou l’on voudrait afficher un allongement ET une résilience, il faut les séparer par un tiret

  28. 2nde variante : EN-GJS HB180 Ces lettres indiquent qu’il s’agit d’une fonte de type graphite sphéroïdal La lettre H B pour Brinell, V pour Vickers, R pour Rockwell, et enfin, un nombre qui indique la dureté prescrite indique que la fonte est classée suivant sa dureté suivie d’une lettre qui renseigne sur le type d’essai Désignation normalisée des fontes • Norme : NF EN 1560-1 Codage de la dernière zone : 3 variantes

  29. 3ème variante : EN-GJN X 300 Cr Ni Si 9-5-2 Ces lettres indiquent qu’il s’agit d’une fonte de type sans graphite (fonte blanche) La lettre X suivie d’une série de symboles chimiques puis de nombres dont le système est rigoureusement le même que celui d’un acier fortement allié : 3 % de C 9% de Cr 5% de Ni 2% de Si Désignation normalisée des fontes • Norme : NF EN 1560-1 Codage de la dernière zone : 3 variantes
