  1. MECANISMES

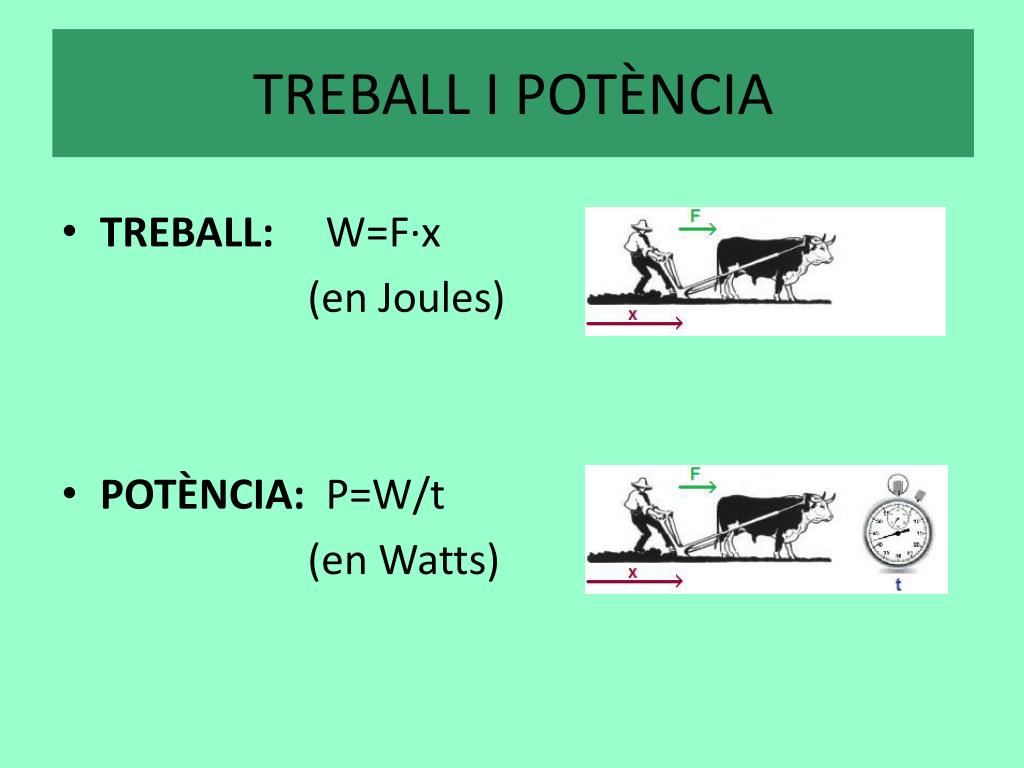

  2. TREBALL I POTÈNCIA • TREBALL: W=F·x (en Joules) • POTÈNCIA: P=W/t (en Watts)

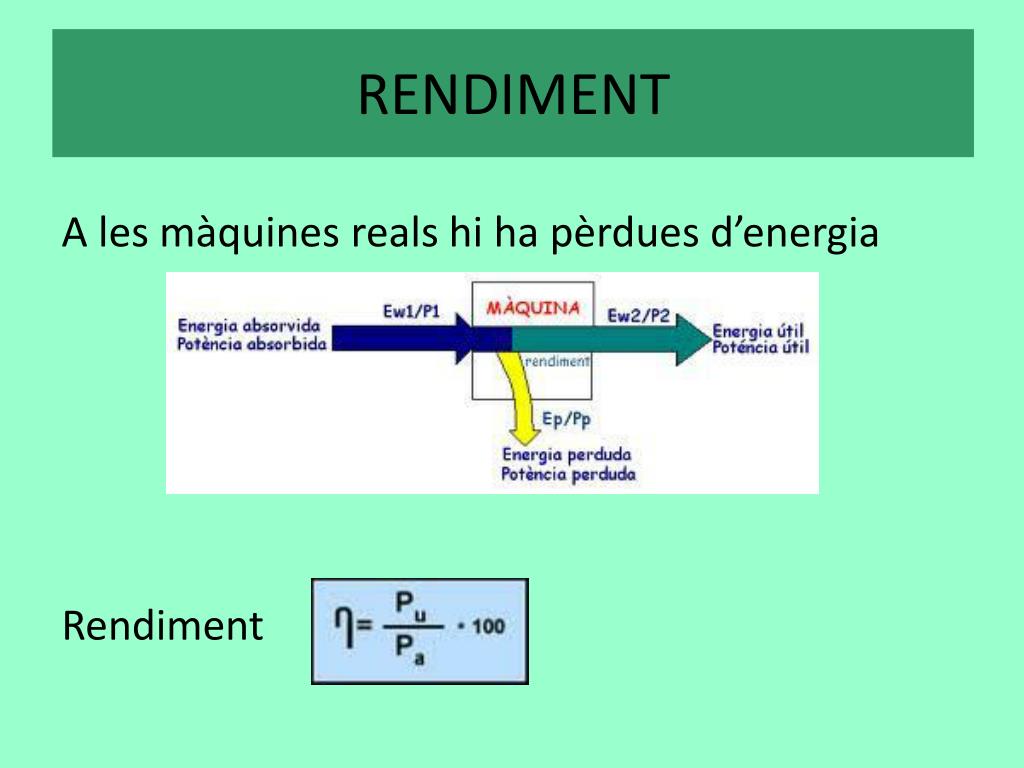

  3. RENDIMENT A les màquines reals hi ha pèrdues d’energia Rendiment

  4. VELOCITAT v: Velocitat lineal (m/s) ω: Velocitat angular (rpm) ω: Velocitat angular (rpm) v(m/s) = ω(rpm) · 2πR / 60 ω(rpm) = v(m/s) · 60 / 2πR

  5. MÀQUINES Ens ofereixen un guany en força (a canvi de baixar la velocitat) PALANCA RODA PLA INCLINAT

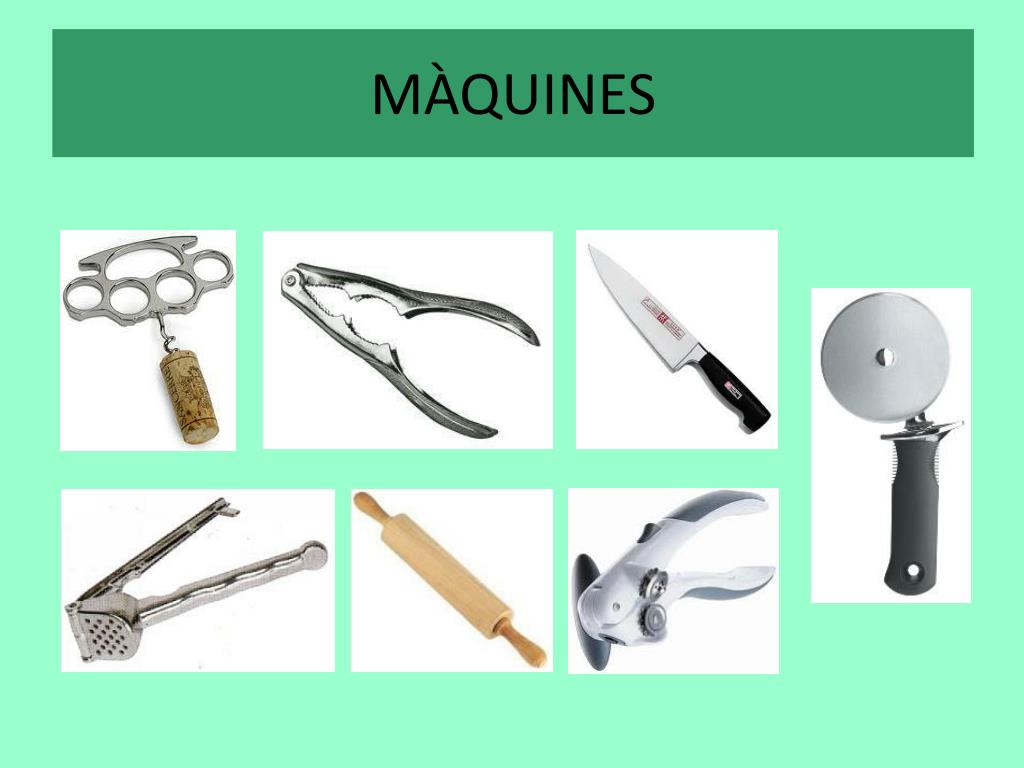

  6. MÀQUINES

  7. PALANCA Barra rígida que gira al voltant d'un punt fix (punt de suport o fulcre) on una força (potència) supera una altra (resistència)

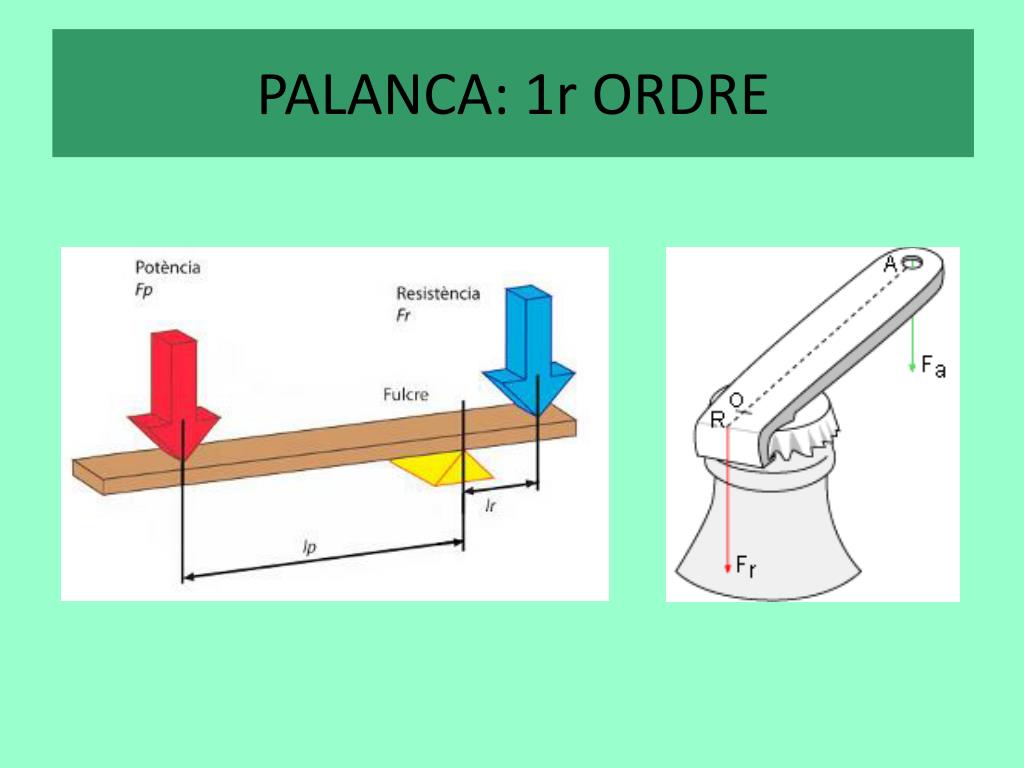

  8. PALANCA: 1r ORDRE

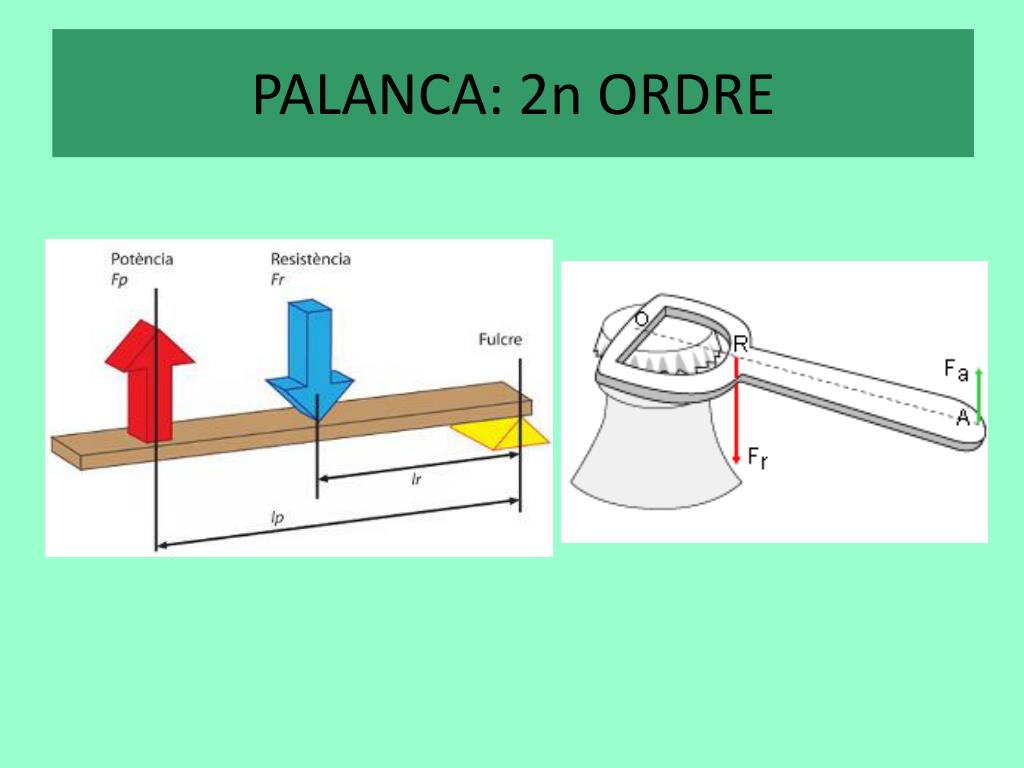

  9. PALANCA: 2n ORDRE

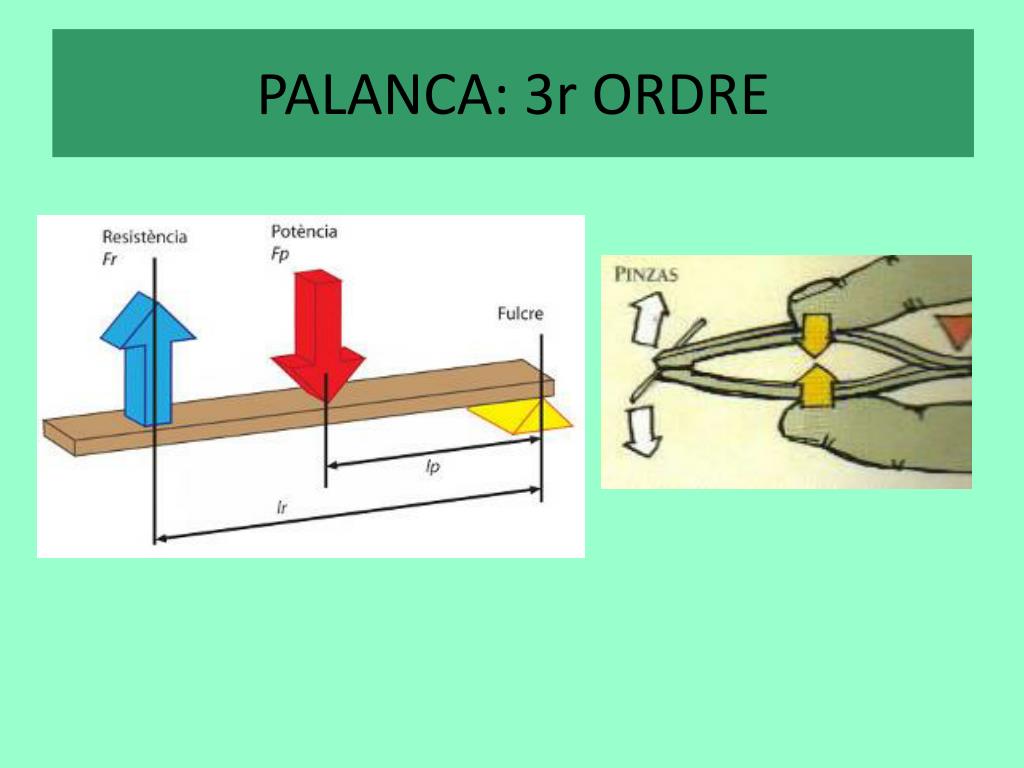

  10. PALANCA: 3r ORDRE

  11. RODA MÀQUINA QUE PERMET EL GIR MINIMITZANT LA RESISTÈNCIA NÒRIA TORN TIMÓ

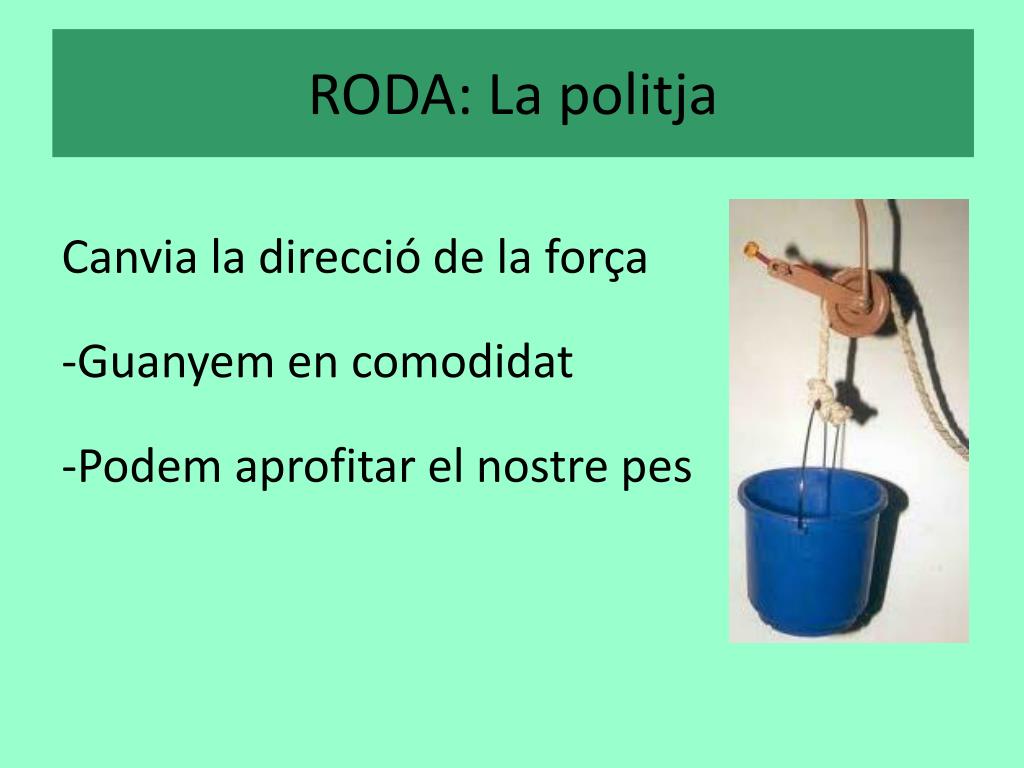

  12. RODA: La politja Canvia la direcció de la força -Guanyem en comodidat -Podem aprofitar el nostre pes

  13. RODA: El polipast Obtenim un guany en la força (igual al nombre de cordes n) Però augmenta el recorregut de corda

  14. PLA INCLINAT Tornem a obtenir un guany en la força i a augmentar el recorregut

  15. PLA INCLINAT El tascó El cargol

  16. MECANISMES • CIRCULAR-CIRCULAR • CIRCULAR-LINEAL • CIRCULAR-LINEAL ALTERNATIU • CIRCULAR-CIRCULAR ALTERNATIU

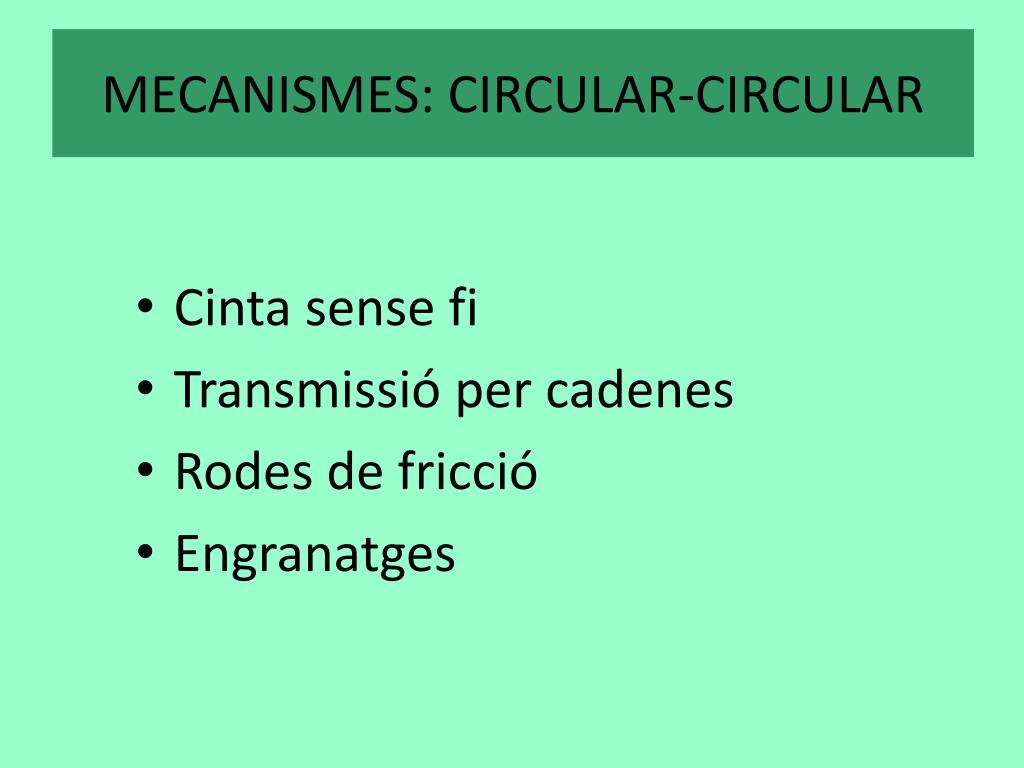

  17. MECANISMES: CIRCULAR-CIRCULAR • Cinta sense fi • Transmissió per cadenes • Rodes de fricció • Engranatges

  18. MECANISMES: Cinta sense fi

  19. Circular-circular: Rodes de fricció

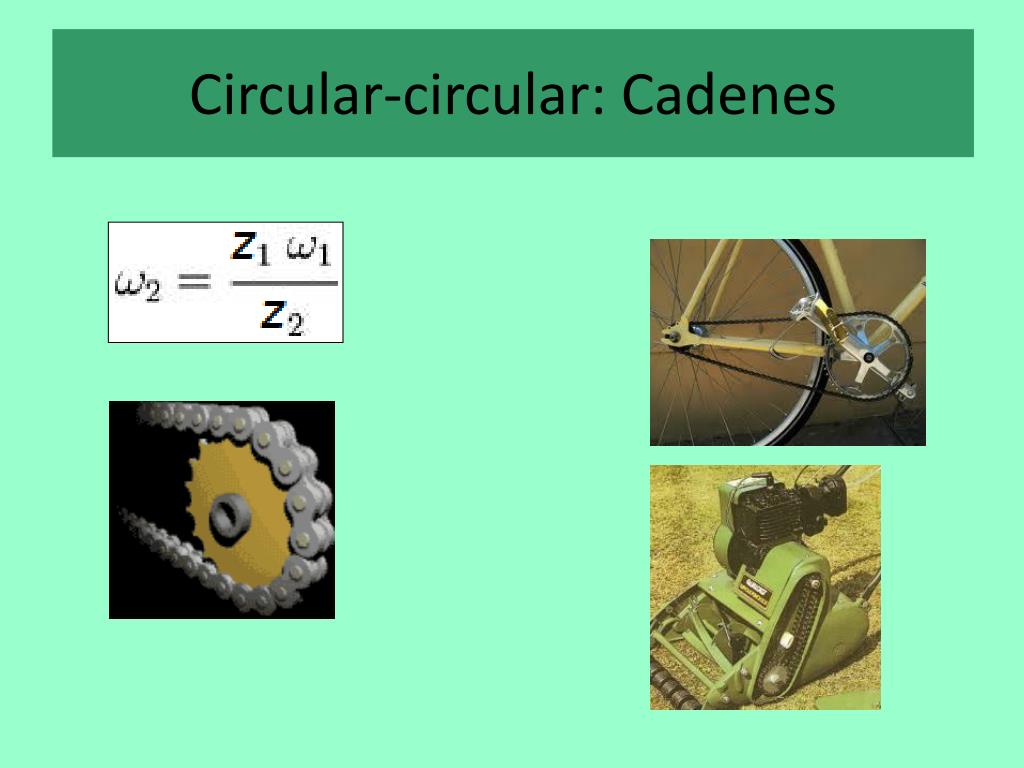

  20. Circular-circular: Cadenes

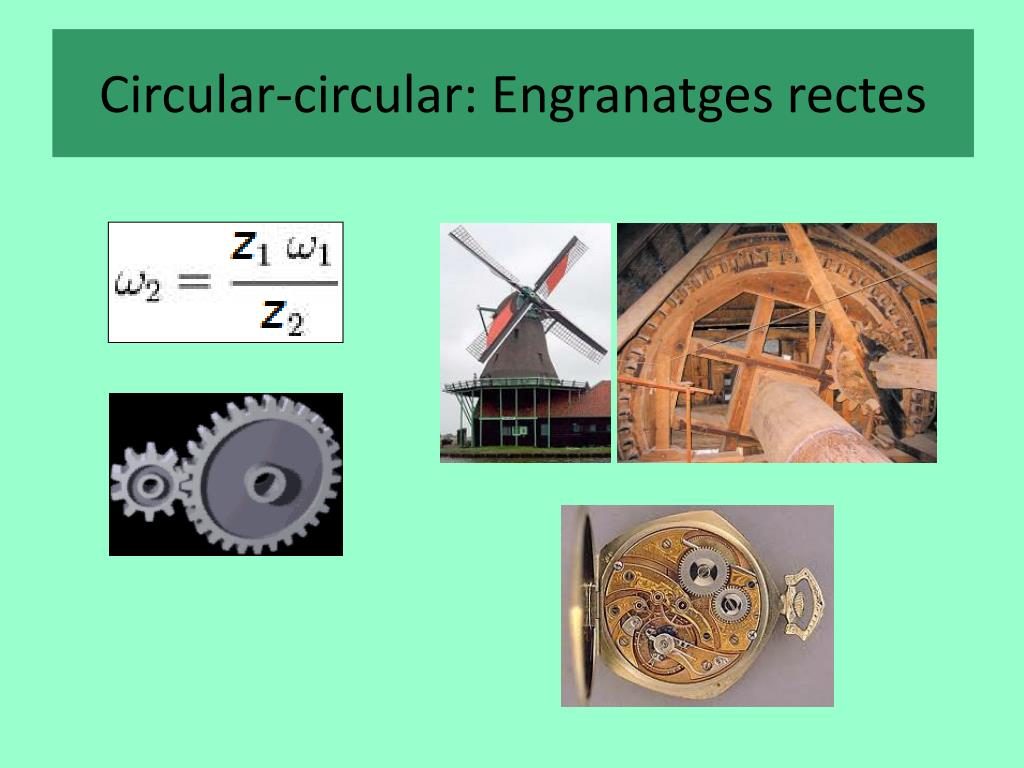

  21. Circular-circular: Engranatges rectes

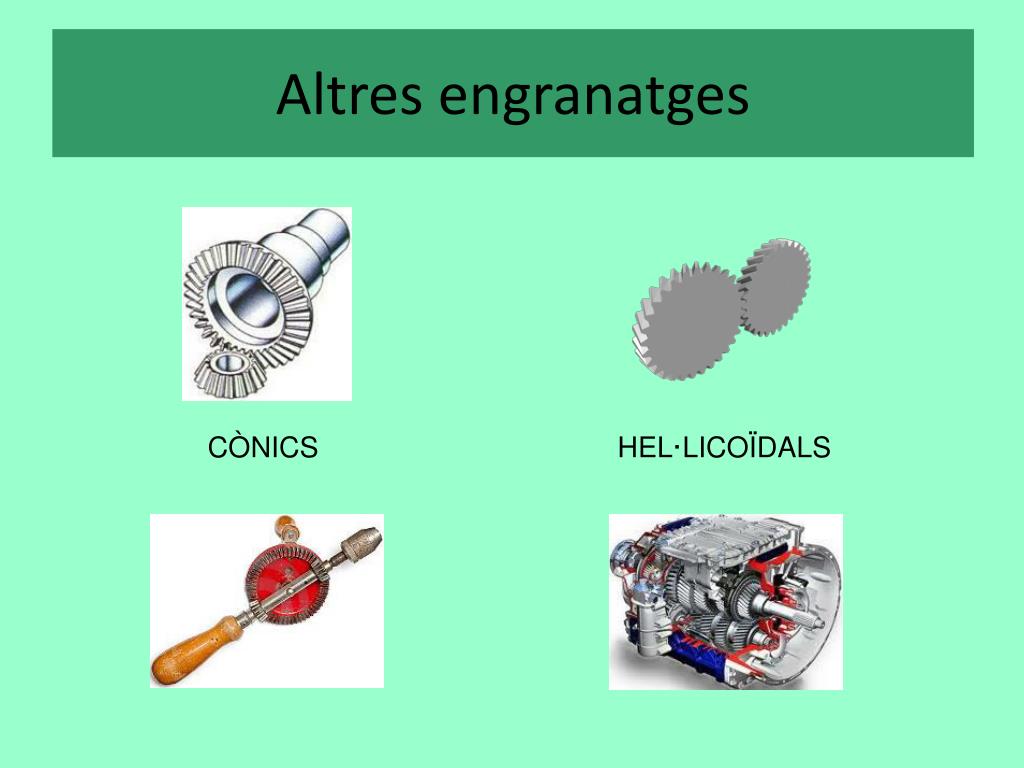

  22. Altres engranatges CÒNICS HEL·LICOÏDALS

  23. Engranatgs: vis sense fi No és reversible !

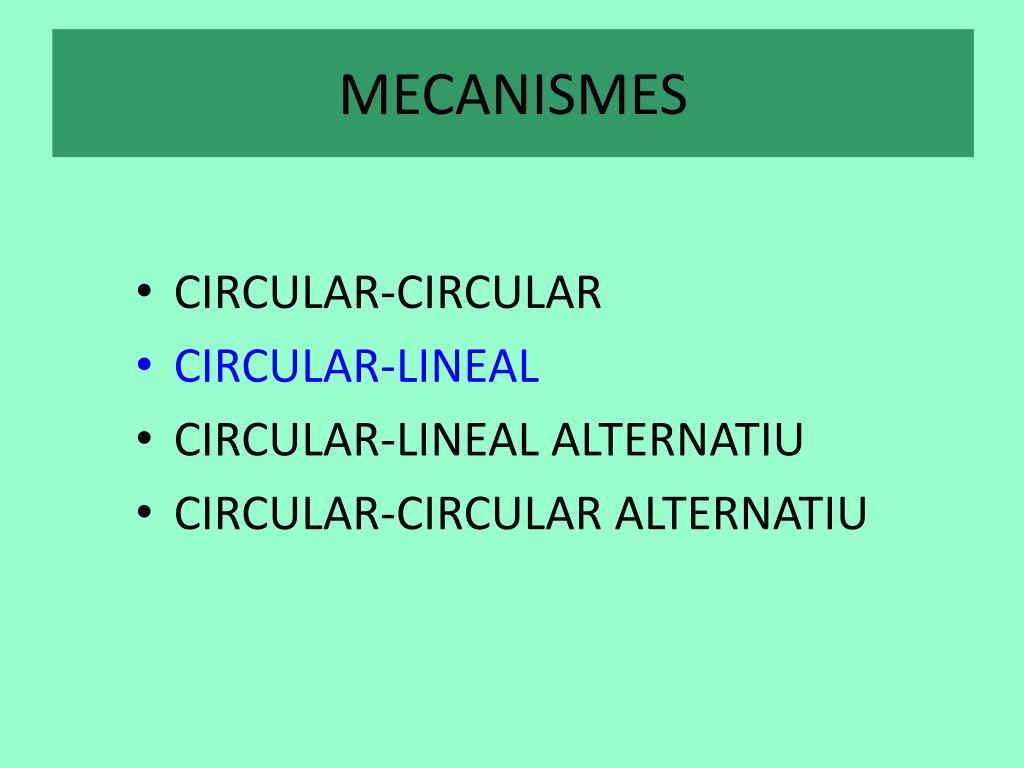

  24. MECANISMES • CIRCULAR-CIRCULAR • CIRCULAR-LINEAL • CIRCULAR-LINEAL ALTERNATIU • CIRCULAR-CIRCULAR ALTERNATIU

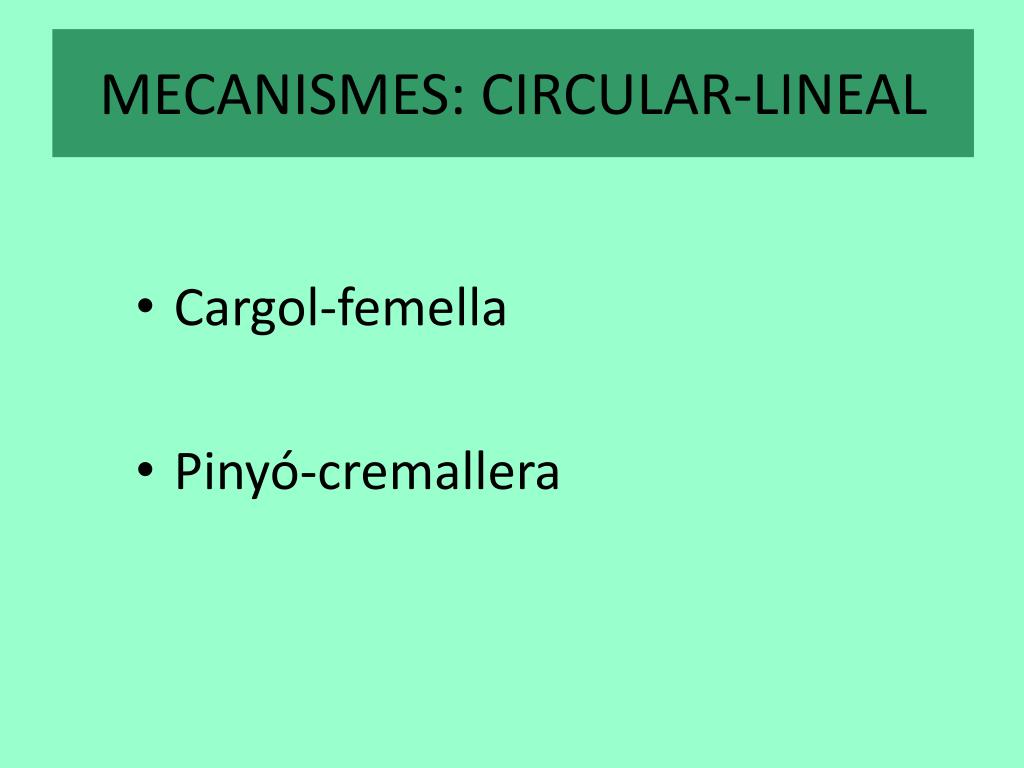

  25. MECANISMES: CIRCULAR-LINEAL • Cargol-femella • Pinyó-cremallera

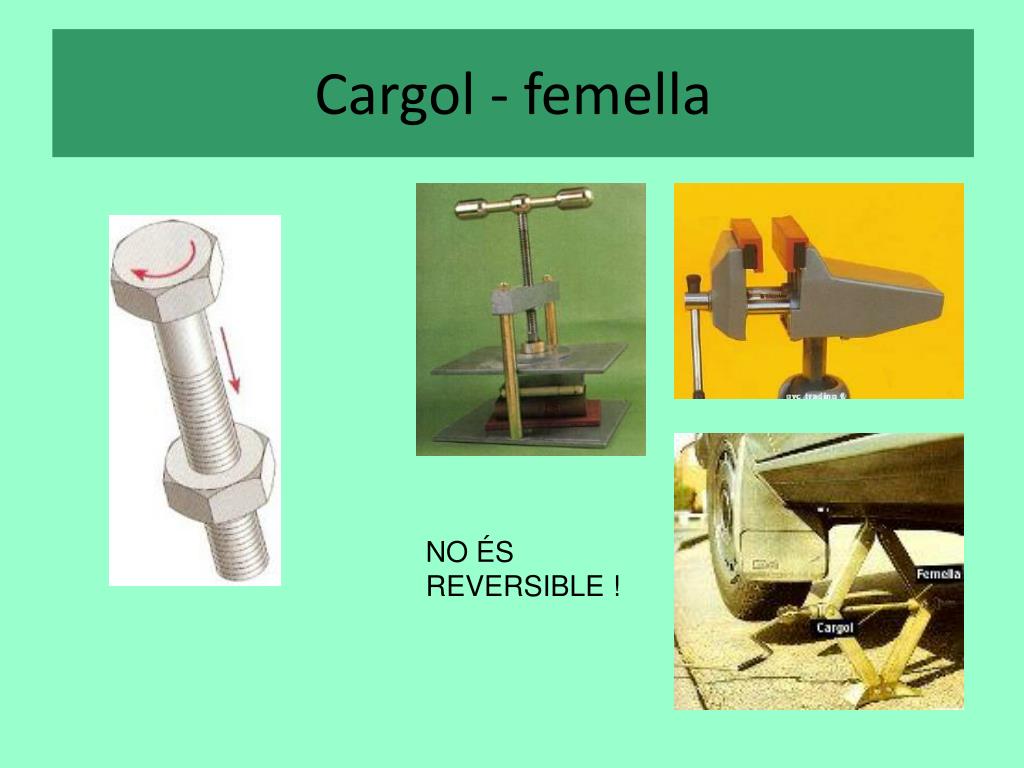

  26. Cargol - femella NO ÉS REVERSIBLE !

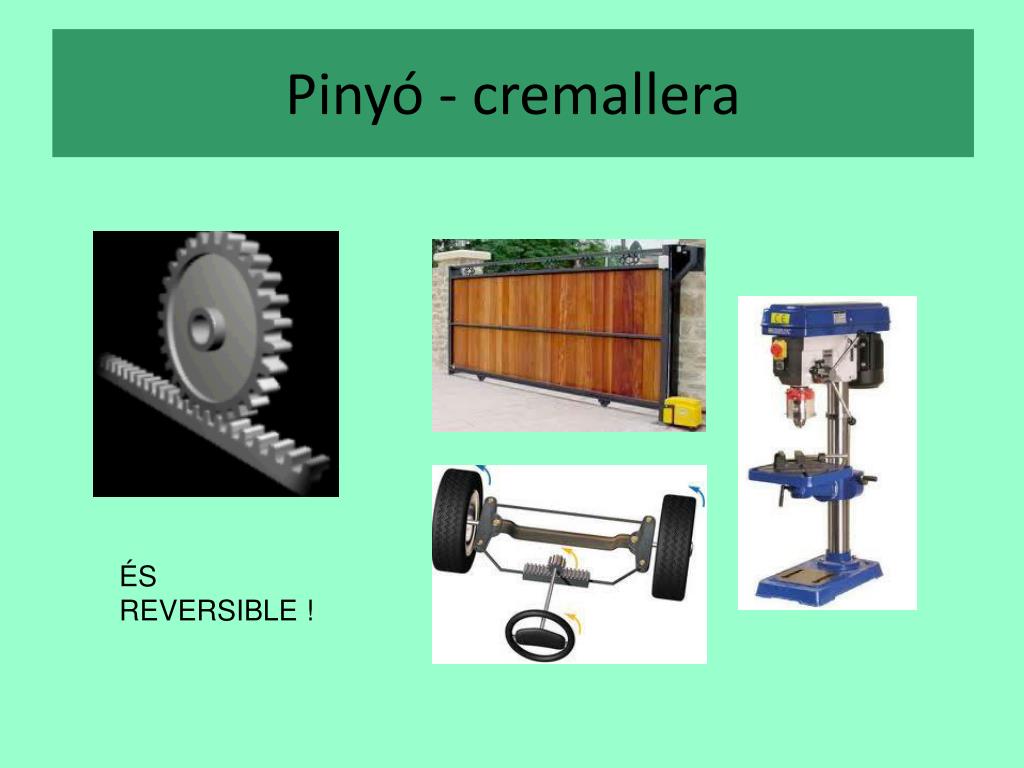

  27. Pinyó - cremallera ÉS REVERSIBLE !

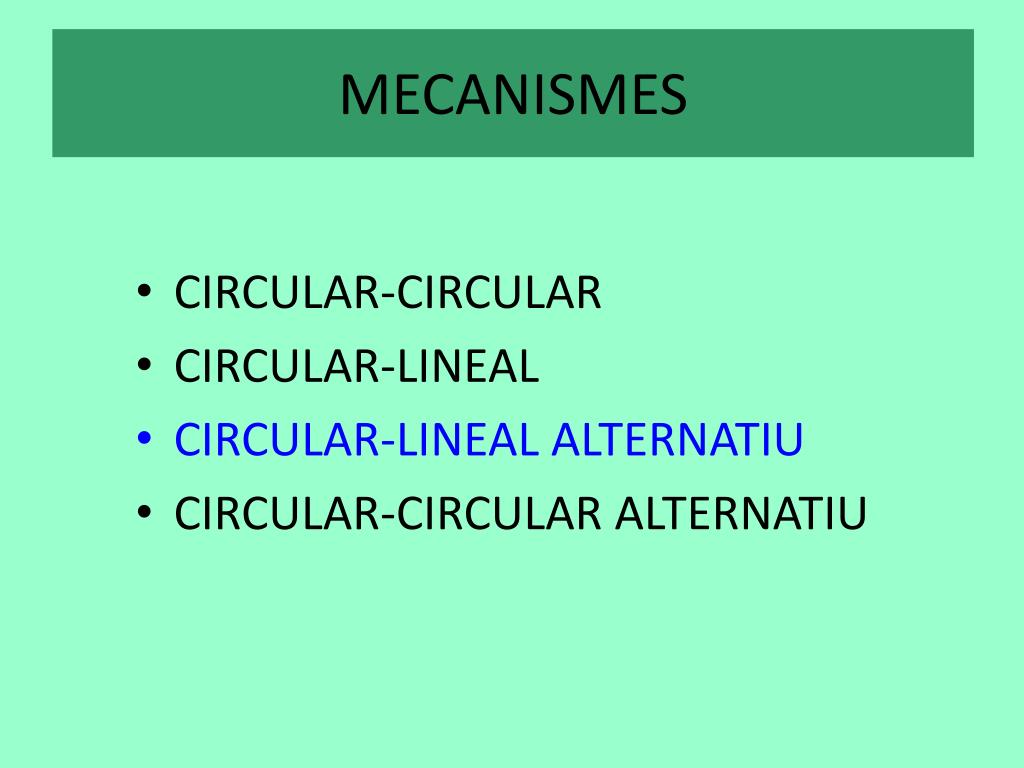

  28. MECANISMES • CIRCULAR-CIRCULAR • CIRCULAR-LINEAL • CIRCULAR-LINEAL ALTERNATIU • CIRCULAR-CIRCULAR ALTERNATIU

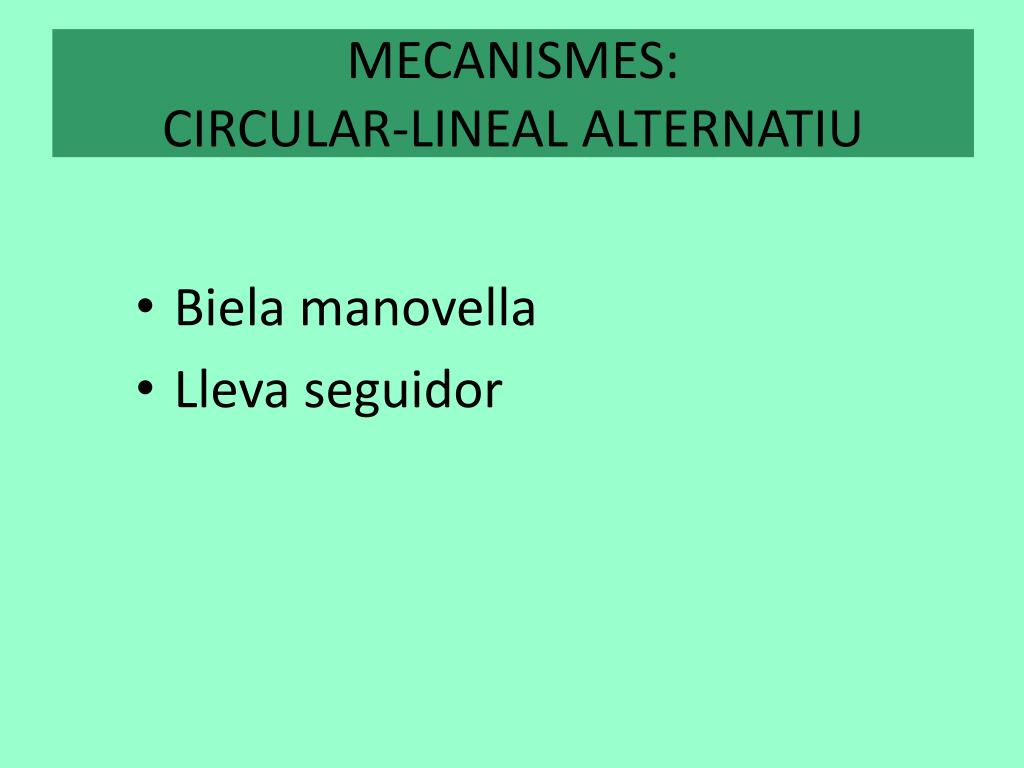

  29. MECANISMES: CIRCULAR-LINEAL ALTERNATIU • Biela manovella • Lleva seguidor

  30. Biela - manovella És reversible

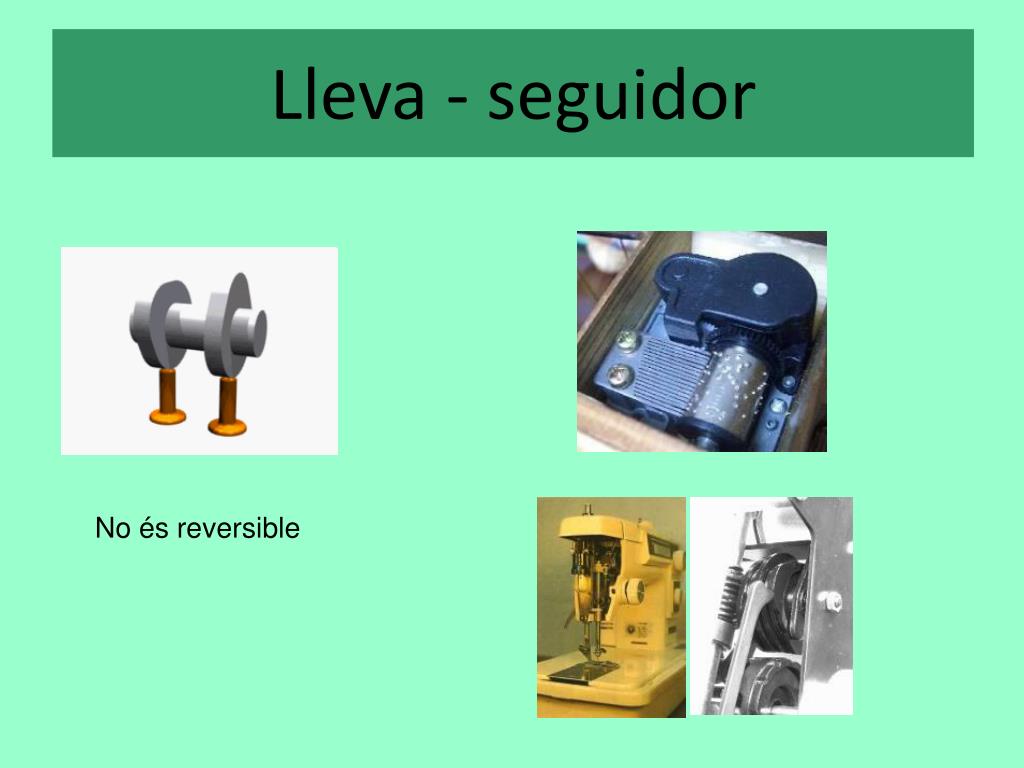

  31. Lleva - seguidor No és reversible

  32. MECANISMES • CIRCULAR-CIRCULAR • CIRCULAR-LINEAL • CIRCULAR-LINEAL ALTERNATIU • CIRCULAR-CIRCULAR ALTERNATIU

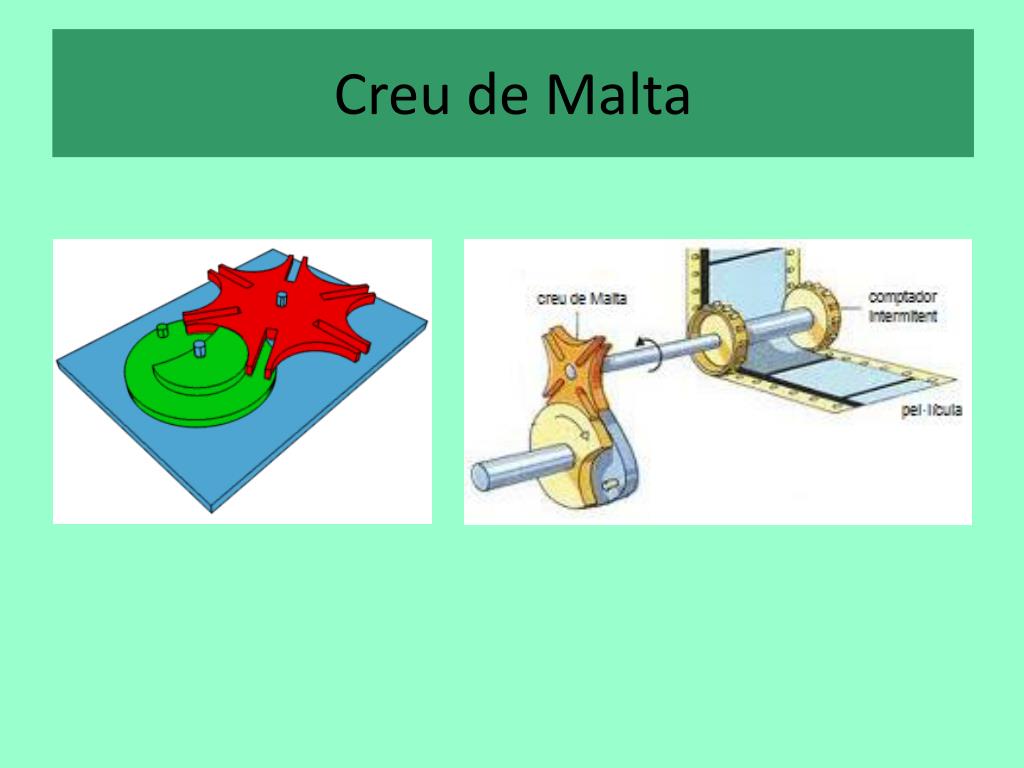

  33. Creu de Malta
