TERMOELECTRICAS GEOTERMICAS
Integrantes Ilse Nallely García Márquez 08060395 Iván Zapata Orozco 05060987 Luis Ramón Lechuga López 05061133 Iván Alan Bustillos Urías 05061002 Omar Alejandro Palacios Carlos 08060600 Ramsés Orlando Lucero Loya 07061013 Nicolás Ruiz Miranda 06060699 Juan Humberto Baca Corral 06061407
La Energía Geotérmica: La geotermia es una técnica que permite aprovechar el calor latente del interior de la tierra.
Antecedentes: Utilizada por primera vez en Larderello, Italia, en 1904, esta fuente de energíatiene un importante potencial para su desarrollo en numerosos países.Actualmente utilizada en más de 20 países en todo el planeta aporta ya unos 13mil MW de potencia, lo que representa el 8% de la capacidad instaladamundialmente. En el continente americano la primera planta de energía geotérmica fue la dePathé en el estado de Hidalgo en México en 1959. Esta planta producía 3500kilovatios, pero tuvo que ser abandonada ya que el vapor no era suficiente.
Usos: • Más energía Eléctrica • Balnearios ( Aguas termales que tienen aplicaciones para la salud) • Calefacción • Invernaderos • Secado de Madera • Deshidratación de frutas y legumbres • Agricultura y acuicultura ( para invernaderos y criaderos de peces )
Fenómenos que indican áreas geotérmicas: 1) VOLCANISMO RECIENTE. 2) ZONAS DE ALTERACIÓN HIDROTERMAL. 3) EMANACIONES DE VAPOR CALIENTE O GASES. 4) FUENTES TERMALES Y MINERALES. 5) DETERMINADAS MINERALIZACIONES Y DEPOSITO DE SALES. 6) ANOMALIA TÉRMICA.
Causa que generan un campo geotérmico: A) ELEMENTOS QUÍMICOS B) ELEMENTOS RADIOACTIVOS C) MECÁNICOS D) INTRUSIÓN MAGMATICA E) SEPARACIÓN F) SUBSTRACCIÓN
Tipos de yacimientos geotérmicos según la temperatura del agua: • Energía geotérmica de alta temperatura. • Energía geotérmica de temperaturas medias. • Energía geotérmica de baja temperatura. • Energía geotérmica de muy baja temperatura.
Energía geotérmica de alta temperatura. La energía geotérmica de alta temperatura existe en las zonas activas de la corteza. Esta temperatura está comprendida entre 150 y 400 °C, se produce vapor en la superficie y mediante una turbina, genera electricidad.
Energía geotérmica temperaturas medias La energía geotérmica de temperaturas medias es aquella en que los fluidos de los acuíferos están a temperaturas menos elevadas, normalmente entre 70 y 150 °C. Por consiguiente, la conversión vapor-electricidad se realiza con un rendimiento menor, y debe explotarse por medio de un fluido volátil.

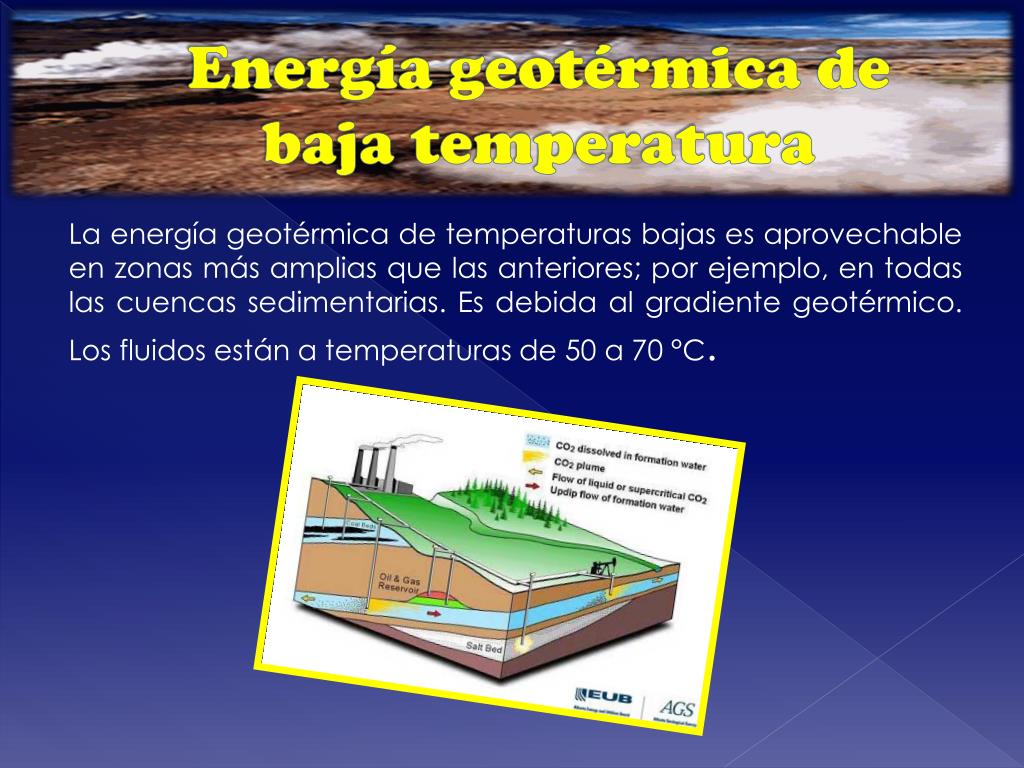

Energía geotérmica de baja temperatura La energía geotérmica de temperaturas bajas es aprovechable en zonas más amplias que las anteriores; por ejemplo, en todas las cuencas sedimentarias. Es debida al gradiente geotérmico. Los fluidos están a temperaturas de 50 a 70 °C.
Energía geotérmica de muy baja temperatura La energía geotérmica de muy baja temperatura se considera cuando los fluidos se calientan a temperaturas comprendidas entre 20 y 50 °C. Esta energía se utiliza para necesidades domésticas, urbanas o agrícolas.
Ventajas • Es una fuente que evitaría la dependencia energética del exterior. • Los residuos que produce son mínimos • Sistema de gran ahorro • Ausencia de ruidos exteriores • No está sujeta a precios internacionales • El área de terreno requerido por las plantas geotérmicas por megavatio es menor que otro tipo de plantas.
Desventajas • En ciertos casos emisión de ácido sulfhídrico • En ciertos casos, emisión de CO2 • Contaminación de aguas próximas con sustancias como arsénico, amoníaco, etc. • Contaminación térmica. • Deterioro del paisaje. • No se puede transportar • No está disponible más que en determinados lugares.
Tres tipos se usan para generar potencia de la energía geotérmica: • Vapor seco • Flash • Binario
Vapor Seco En las plantas a vapor seco se toma el vapor de las fracturas en el suelo y se pasa directamente por una turbina, para mover un generador.
Flash En las plantas flash se obtiene agua muy caliente, generalmente a más de 200 °C, y se separa la fase vapor en separadores vapor/agua, y se mueve una turbina con el vapor.
Binarias En las plantas binarias, el agua caliente fluye a través de intercambiadores de calor, haciendo hervir un fluido orgánico que luego hace girar la turbina. El vapor condensado y el fluido remanente geotérmico de los tres tipos de plantas se vuelve a inyectar en la roca caliente para hacer más vapor.
Generación de Electricidad Se genera electricidad "geotérmica" en más de 20 países. Islandia produce el 17% de sus necesidades de la energía geotérmica, Estados Unidos ,Italia, Francia, Nueva Zelandia, México, Nicaragua, Costa Rica, Rusia, Filipinas (1.931 MW (2º tras EE.UU., 27 % de su electricidad), Indonesia y Japón . Canadá que tiene 30.000 instalaciones de energía geotérmica para dar calefacción domiciliaria y a comercios) tiene una planta experimental geotérmico-eléctrica en la Montaña Meager Mountain, área de Pebble Creek en la Columbia Británica , con 100 MW en futuro próximo.
Capacidad Instalada y Generación La potencia geotérmica instalada en México es de 855 MWe, que representa aproximadamente el 2.3% de la capacidad instalada en el país. La geotermia produce entre 5619 y 6728 GWh anuales que contribuyen con casi el 5% de la generación eléctrica total, debido a los altos factores de planta que se tienen.
El campo geotérmico de Cerro Prieto es uno de los más grandes del mundo y hasta el momento tiene una capacidad instalada para producir 620 000 kilowatts de energía eléctrica; pero el campo tiene capacidad para generar mucha más energía y se ha planeado aumentar su producción a más de 700 000 kilowatts en los próximos años, ya que se cuenta con reservas probadas de 220 000 kilowatts.
A partir de los datos de la capacidad efectiva de generación, publicados en la pagina web de la Secretaria de Energía, que les son proporcionados por la Comisión Federal de Electricidad, se determinaron los porcentajes de aporte de las geo termoeléctricas con respecto al total, entre el año 1999 y julio de 2008, obteniéndose el siguiente gráfico:
Geotérmica y su medio Ambiente Los dos mayores problemas asociados con la producción geotérmica son: -La disposición de fluidos de desecho (salmueras) y -Las descargas a la atmósfera de gases no condensables como el H2S.

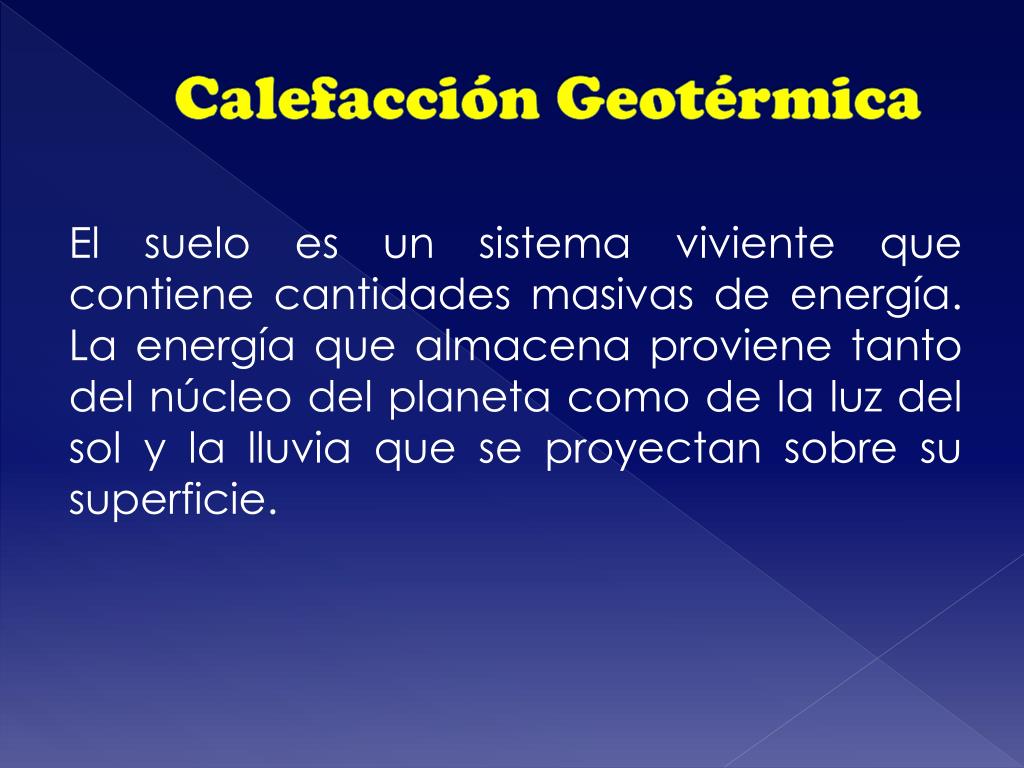

Calefacción Geotérmica El suelo es un sistema viviente que contiene cantidades masivas deenergía. La energía que almacena proviene tanto del núcleo del planeta como de la luz del sol y la lluvia que se proyectan sobre su superficie.
Funcionamiento • Obteniendo esta energía libre del subsuelo . • Concentrando esta energía para producir una temperatura útil en un sistema de calefacción doméstico . • La energía geotérmica es una formula energética económica que utiliza una fuente de energía libre y que se renueva de forma constante y automática.

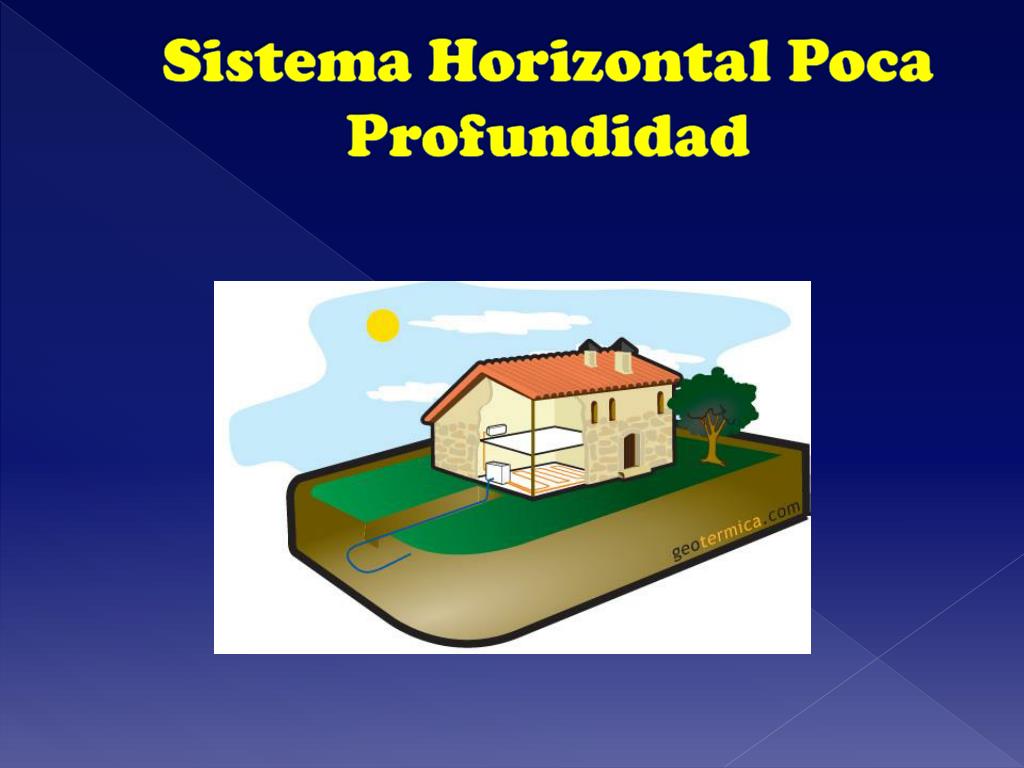

SISTEMA HORIZONTAL POCA PROFUNDIDAD • SISTEMA HORIZONTAL GRAN PROFUNDIDAD • SISTEMA VERTICAL AGUA SUBTERRANEAS • SISTEMA VERTICAL SONDAS • SISTEMA VERTICAL POZO EXSISTENTE • SISTEMA VERTICAL APROVECHAMIENTO DE ESTRUCTURAS
Energía Geotérmica en México En México se comenzó la producción geotérmica industrial (75 MW) en abril de 1973, es decir, hace más de 30 años generando en Cerro Prieto sin mayores problemas. Lo que inicialmente se desarrolló como una fuente alternativa de Energía para diversificar la oferta de fuentes primarias, en la actualidad se ha transformado en una fuente de energía económica, que incluso compite con centrales de ciclo combinado a los precios de mercado de nuestro gas natural. México tiene actualmente una potencia neta instalada de 720 MW en Cerro Prieto, 193 MW en Los Azufres, 30 MW en Los Humeros y 10 MW en Tres Vírgenes.
Conclusiones De las fuentes alternas de energía, la geotermia ha comprobado su factibilidad para la generación de energía eléctrica, un recurso no exhaustivo, como acontece con los hidrocarburos, con la ventaja de producir un mínimo de contaminantes. La evolución del panorama mundial en el aprovechamiento de la geotermia muestra que a fines de los setentas se reportaron 2,538 MWe, generados en 14 países, para 1990 se totalizaron 5,827 MWe; en México, a fines de los setentas se tenían 150 MWe, pasando en 1994 a 753 MWe, significando un incremento aproximado de 500 % en 14 años; de acuerdo al potencial energético existente se debería esperar un aumento significativo a corto y mediano plazo.
Definición • La Asociación Geotérmica Mexicana (AGM) es una asociación civil, no lucrativa, formada por profesionistas dedicados a los diversos aspectos relacionados con el aprovechamiento de la energía geotérmica. • Propósito • Fue fundada en 1991 para reforzar la colaboración académica, científica, industrial y tecnológica entre la comunidad geotérmica nacional y entre sus nexos internacionales.
