  1. 實驗六：MyEvalVid 指導教授：許子衡 教授 學生：王志嘉

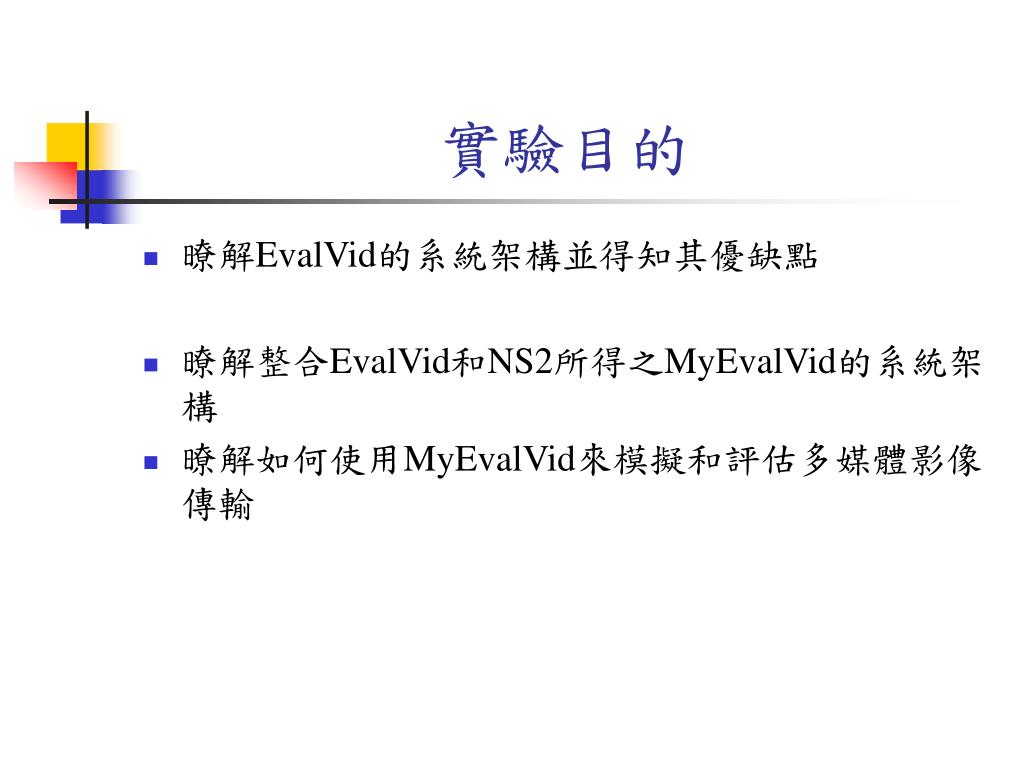

  2. 實驗目的 • 暸解EvalVid的系統架構並得知其優缺點 • 暸解整合EvalVid和NS2所得之MyEvalVid的系統架構 • 暸解如何使用MyEvalVid來模擬和評估多媒體影像傳輸

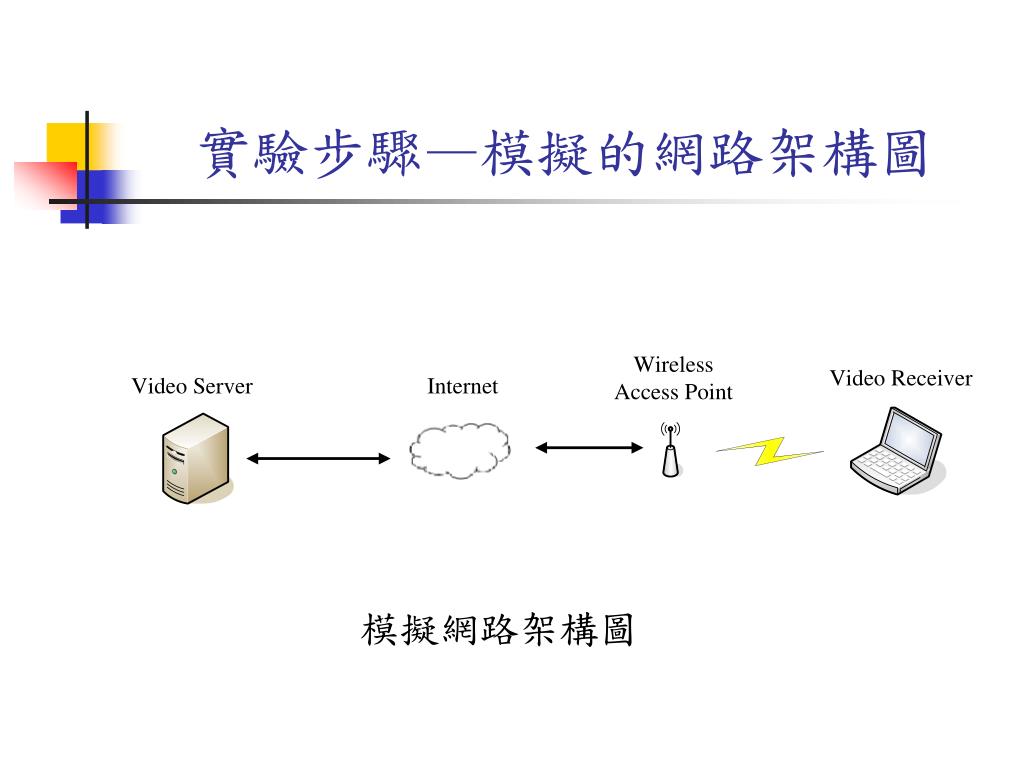

  3. 實驗步驟—模擬的網路架構圖 模擬網路架構圖

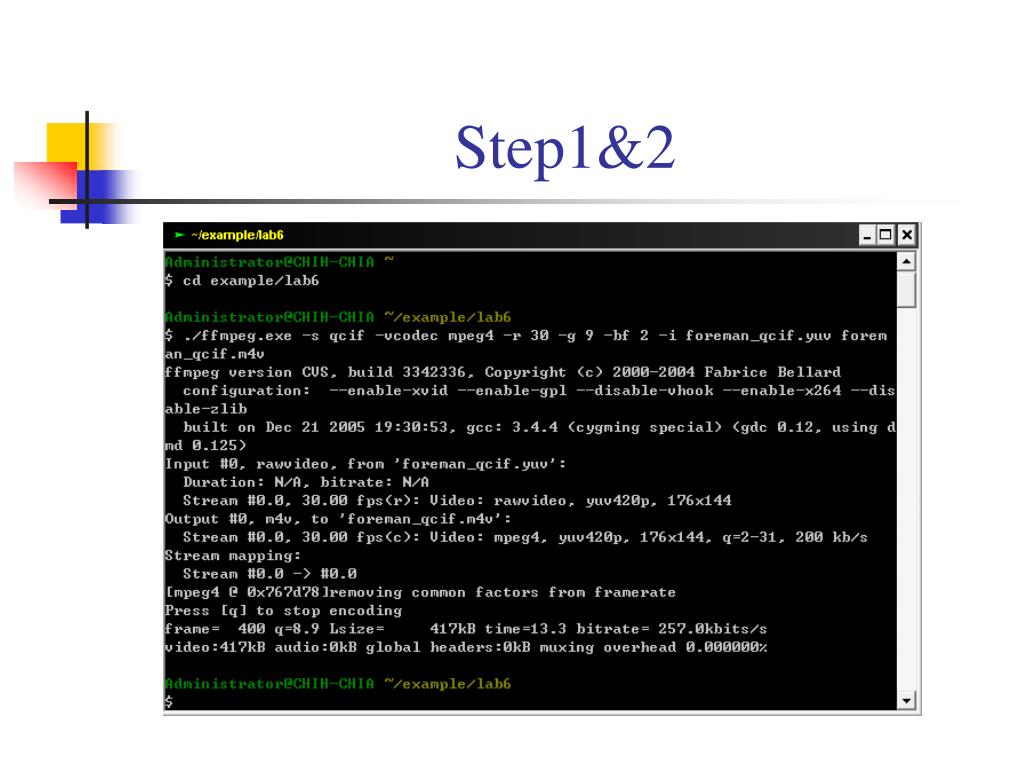

  4. Step1&2

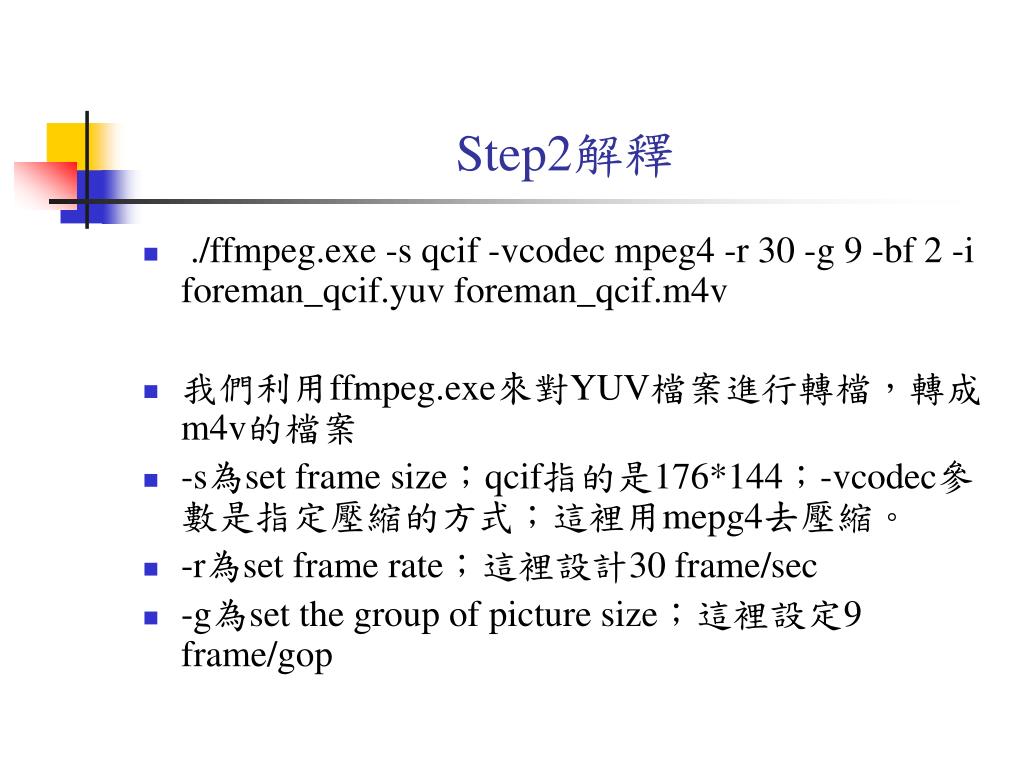

  5. Step2解釋 • ./ffmpeg.exe -s qcif -vcodec mpeg4 -r 30 -g 9 -bf 2 -i foreman_qcif.yuv foreman_qcif.m4v • 我們利用ffmpeg.exe來對YUV檔案進行轉檔，轉成m4v的檔案 • -s為set frame size；qcif指的是176*144；-vcodec參數是指定壓縮的方式；這裡用mepg4去壓縮。 • -r為set frame rate；這裡設計30 frame/sec • -g為set the group of picture size；這裡設定9 frame/gop

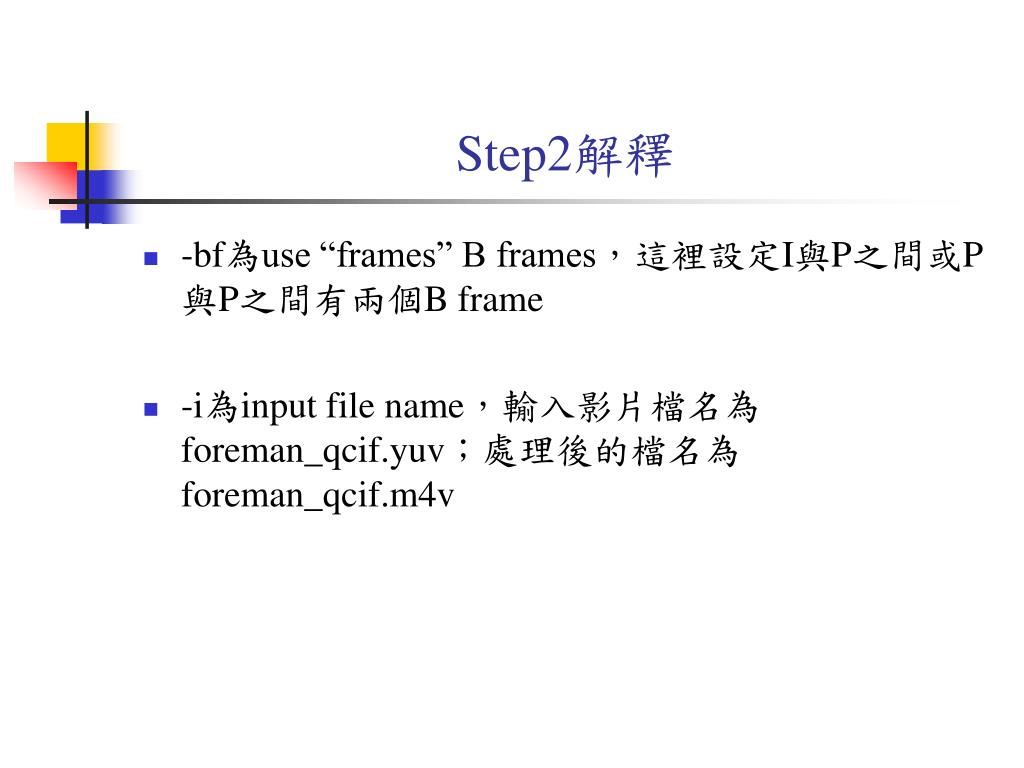

  6. Step2解釋 • -bf為use “frames” B frames，這裡設定I與P之間或P與P之間有兩個B frame • -i為input file name，輸入影片檔名為foreman_qcif.yuv；處理後的檔名為foreman_qcif.m4v

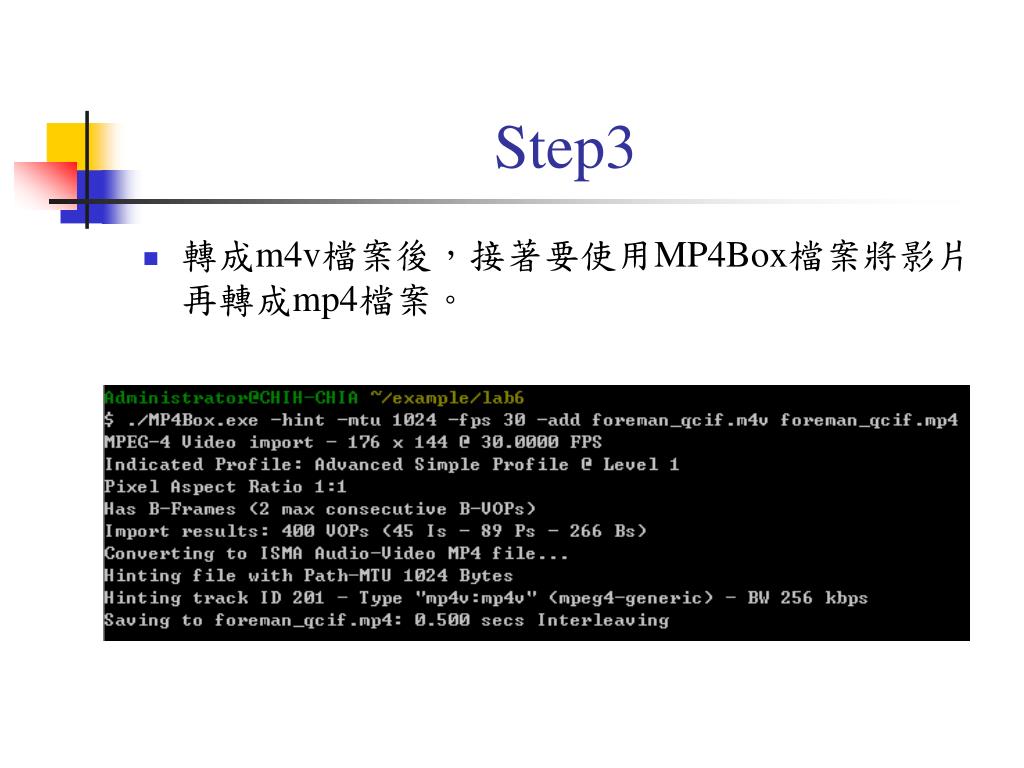

  7. Step3 • 轉成m4v檔案後，接著要使用MP4Box檔案將影片再轉成mp4檔案。

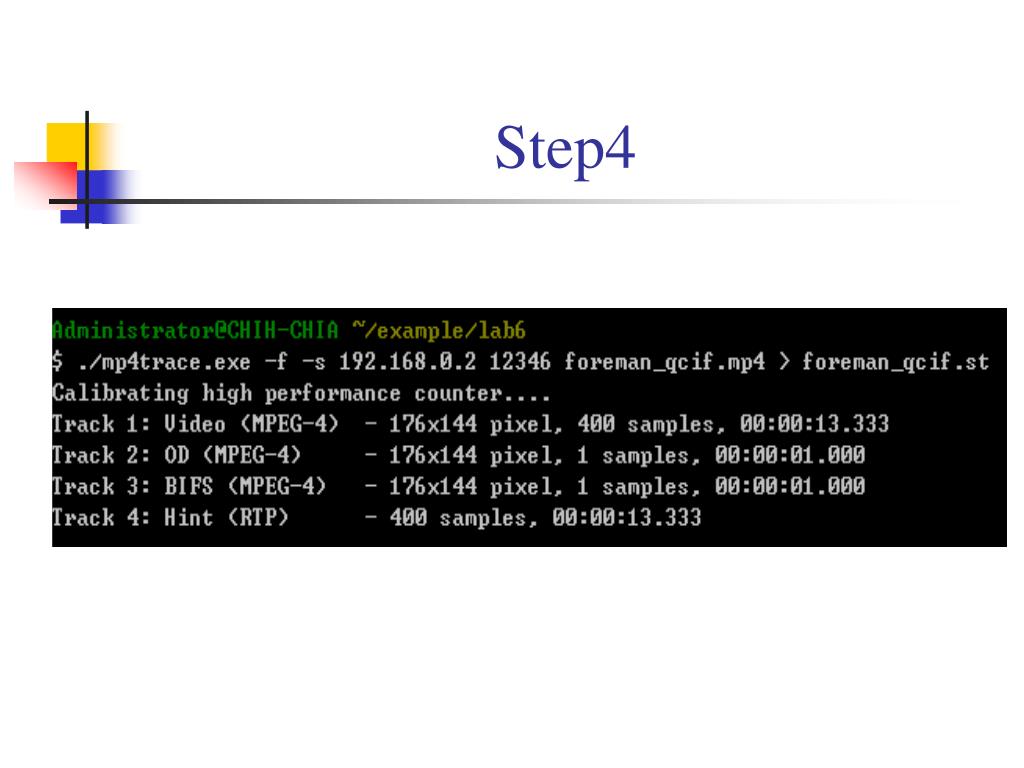

  8. Step4

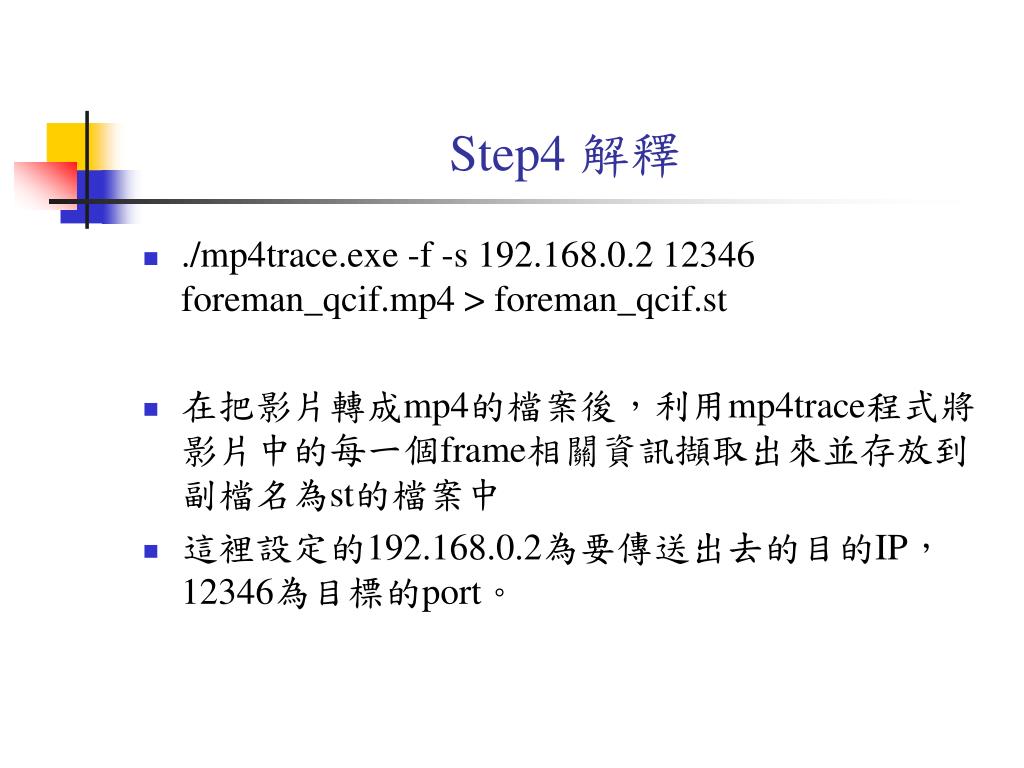

  9. Step4 解釋 • ./mp4trace.exe -f -s 192.168.0.2 12346 foreman_qcif.mp4 > foreman_qcif.st • 在把影片轉成mp4的檔案後，利用mp4trace程式將影片中的每一個frame相關資訊擷取出來並存放到副檔名為st的檔案中 • 這裡設定的192.168.0.2為要傳送出去的目的IP，12346為目標的port。

  10. foreman_qcif.st 檔案內容

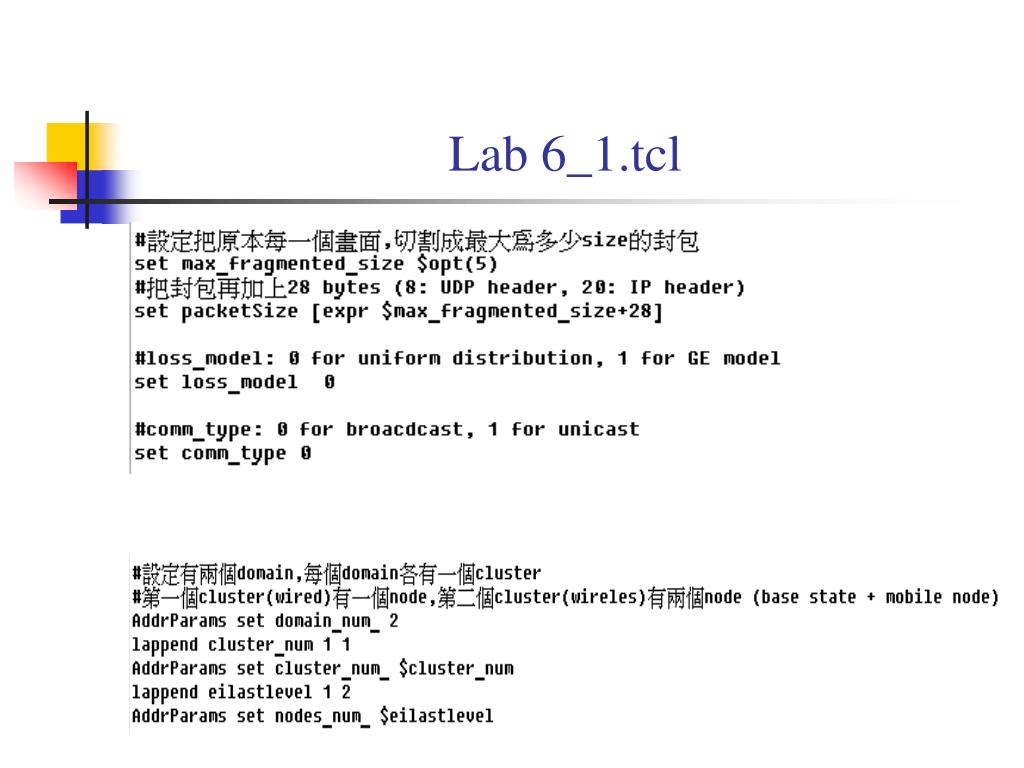

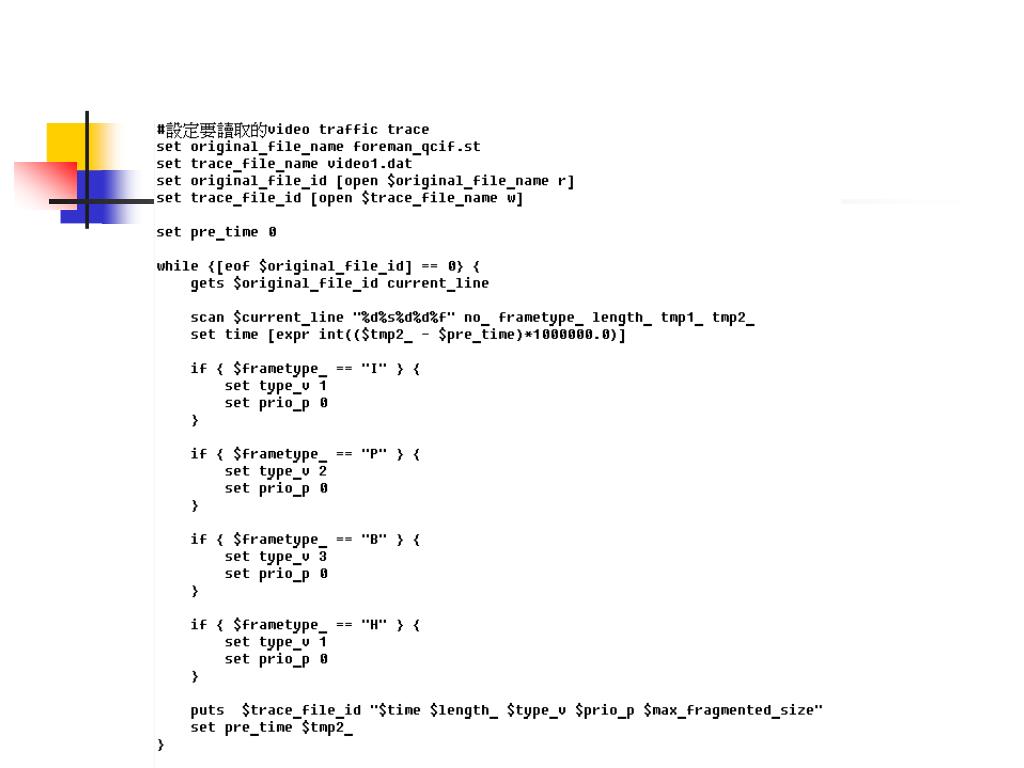

  11. Lab 6_1.tcl

  12. Lab 6_1.tcl

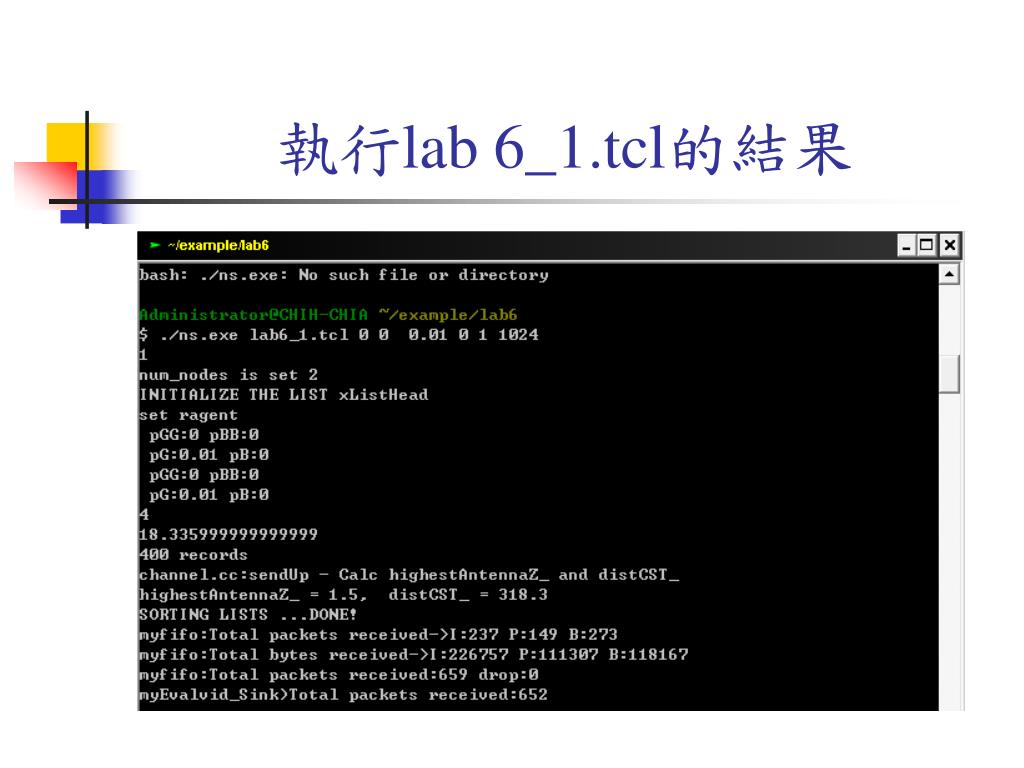

  13. 執行lab 6_1.tcl的結果

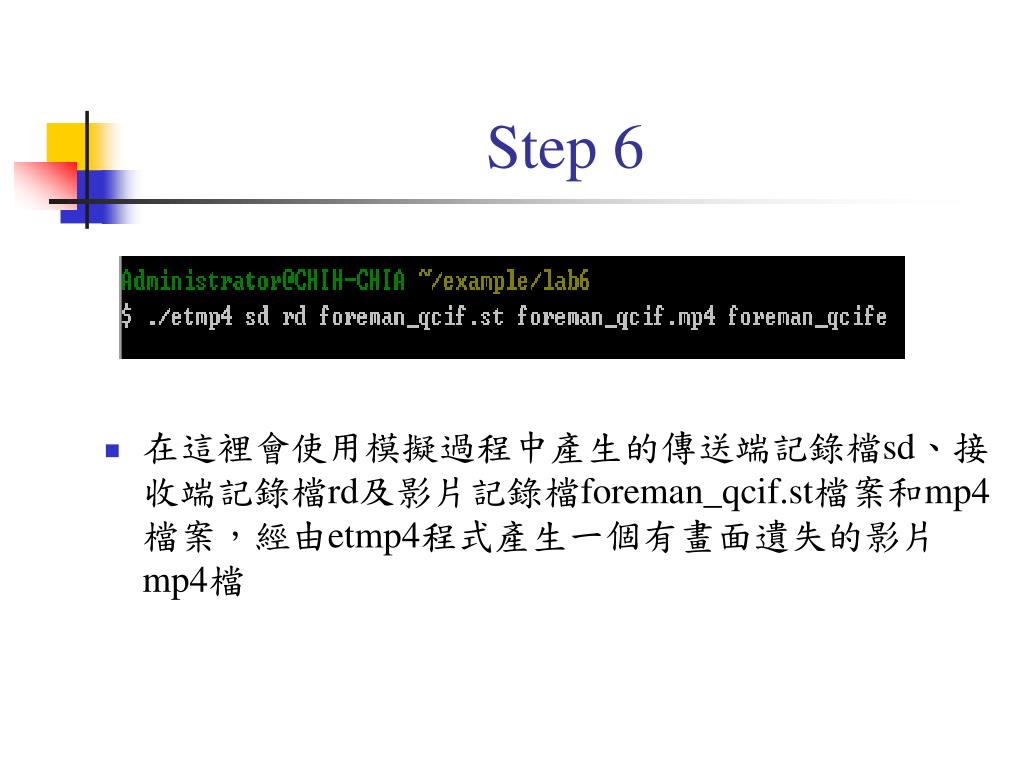

  14. Step 6 • 在這裡會使用模擬過程中產生的傳送端記錄檔sd、接收端記錄檔rd及影片記錄檔foreman_qcif.st檔案和mp4檔案，經由etmp4程式產生一個有畫面遺失的影片mp4檔

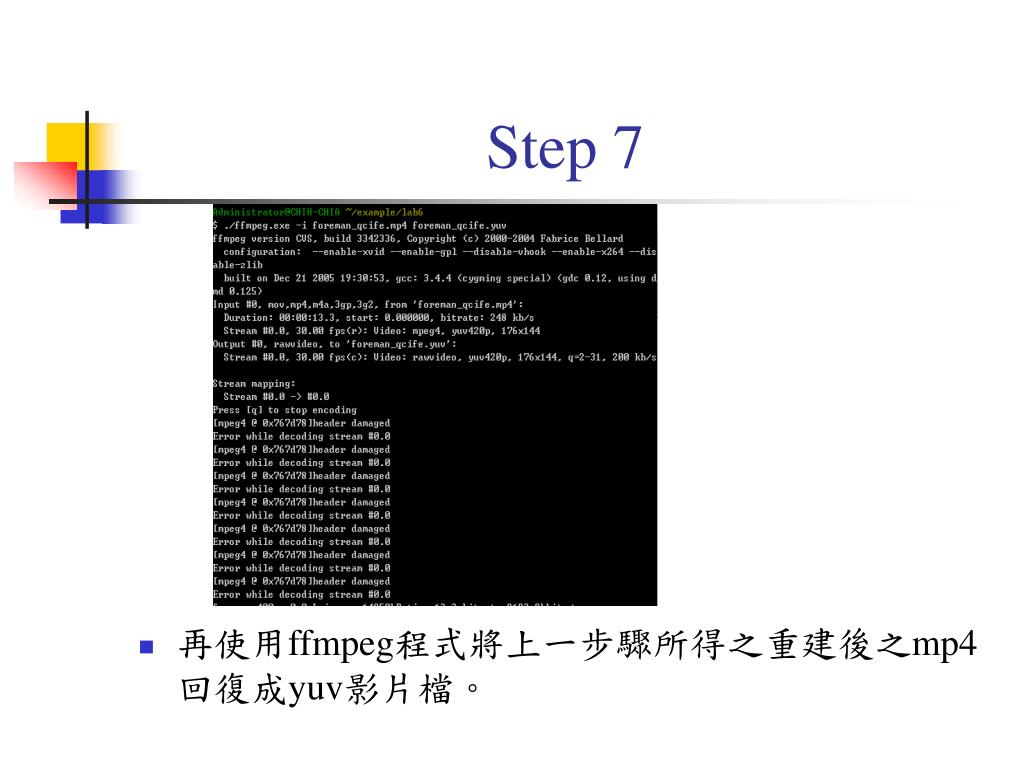

  15. Step 7 • 再使用ffmpeg程式將上一步驟所得之重建後之mp4回復成yuv影片檔。

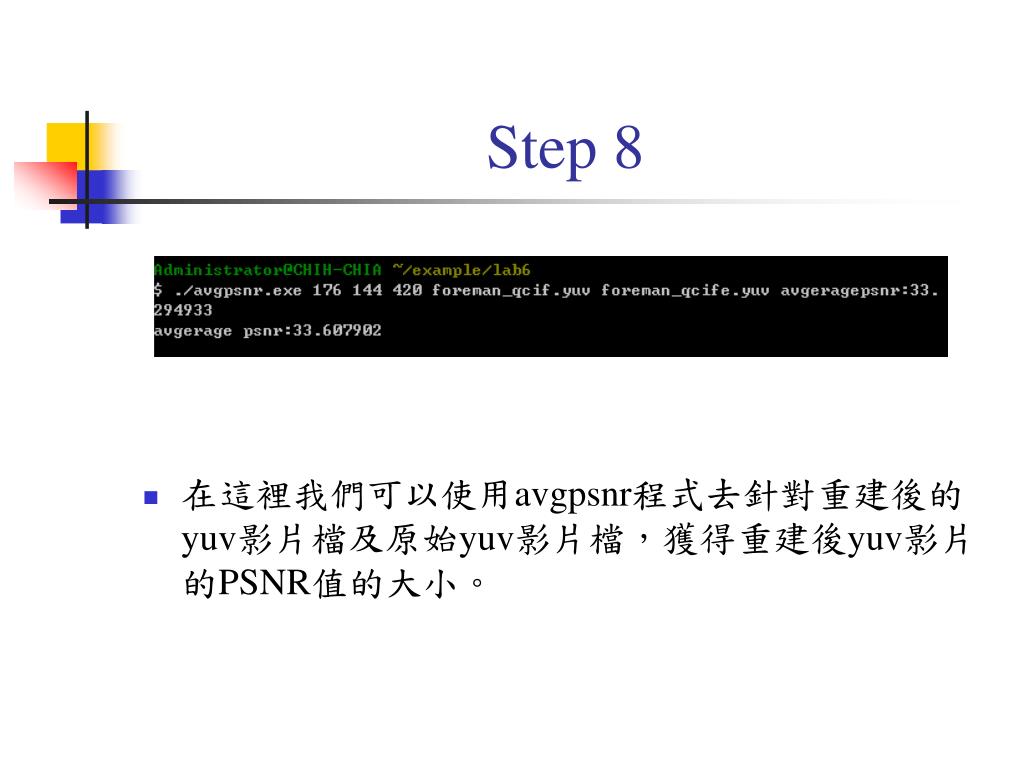

  16. Step 8 • 在這裡我們可以使用avgpsnr程式去針對重建後的yuv影片檔及原始yuv影片檔，獲得重建後yuv影片的PSNR值的大小。

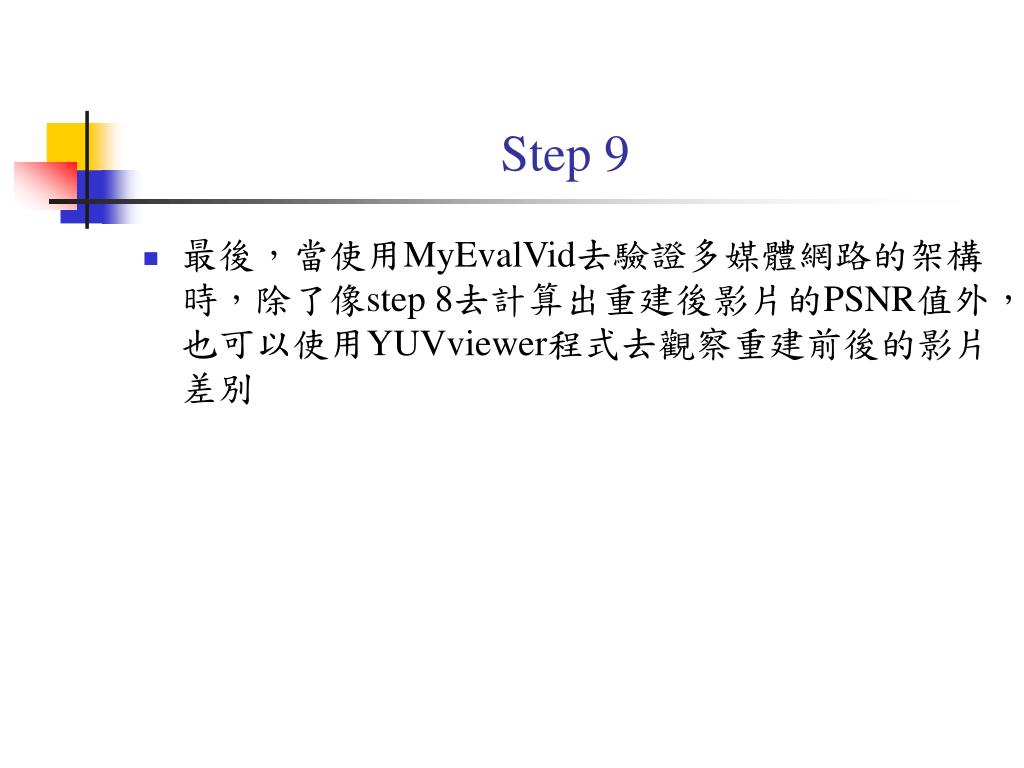

  17. Step 9 • 最後，當使用MyEvalVid去驗證多媒體網路的架構時，除了像step 8去計算出重建後影片的PSNR值外，也可以使用YUVviewer程式去觀察重建前後的影片差別
