  1. 歡迎 專家學者 蒞廠指導

  2. 節能績優廠商選拔實地複審議程

  3. 簡 報 內 容 • 高雄廠簡介 • 能源管理與查核制度 • 節約能源或抑制CO2排放措施及成效 • 整體節約能源實效 • 其他特殊事蹟

  4. 基 本 資 料 • 主要產品：苯乙烯單體(SM) • 產能：34萬噸/年 • 生產線：一場、二場 • 蒸汽來源：公用工場、台塑

  5. 能源管理組織

  6. 查核制度 • 能源查核申報(每年) • 全廠能源使用統計 • 成本會議(每月) • 檢討生產成本之能源耗用 • 廠務會議(每月) • 檢討重點管理目標之能源耗用 • 技術會議 • 節能方案之提出及討論

  7. 記錄及設備檢查 • 現場記錄表 • 主要設備檢記錄 • 生產日報表 • 性能日報表 • 其 他

  8. 能源耗用統計及分析 • 生產月報表 • 原料及能源耗用追蹤報告 • 成本會議之能源耗用合理性檢討 • 年度重點管理之能源使用目標檢討 • 能源標準用量之修訂 • 全廠蒸汽平衡表

  9. 節約能源計畫之擬定 • 三期五年計畫 • 第一期 • AS-602更換Packing（已完成) • 一場脫氫反應區修改（已完成) • 二場高溫管線元件材質更換（已完成) • 一場乙苯區改液相反應（預計明年3月完成) • 第二期 • 二場脫氫反應區修改（目前進行設計規劃中) • 訂定年度管理目標 • 訂定能源標準用量

  10. 節約能源政策宣導 • 各部門年度管理目標之宣達 • 管理審查會議 • 廠務會議 • 主管宣達 • 各項會議記錄之公告 • 書面傳閱 • 佈告欄公佈 • 內部網路張貼

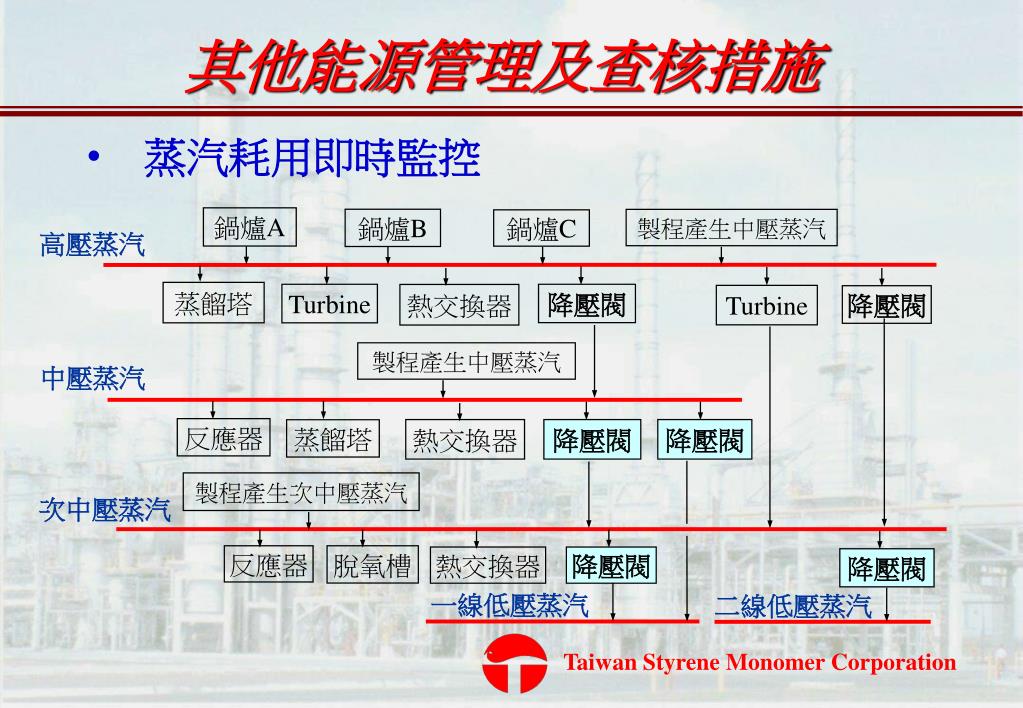

  11. 鍋爐A 鍋爐B 製程產生中壓蒸汽 鍋爐C 高壓蒸汽 蒸餾塔 Turbine 降壓閥 熱交換器 Turbine 降壓閥 製程產生中壓蒸汽 中壓蒸汽 反應器 熱交換器 降壓閥 降壓閥 蒸餾塔 製程產生次中壓蒸汽 次中壓蒸汽 反應器 脫氧槽 熱交換器 降壓閥 降壓閥 二線低壓蒸汽 一線低壓蒸汽 其他能源管理及查核措施 • 蒸汽耗用即時監控

  12. 蒸汽使用流程示意圖 蒸汽經Turbine直接驅動設備後再供製程使用 約75% (霧化蒸汽) (MPS) (IPS) (HPS) 台塑蒸汽 約25% 熱交換器

  13. 節能措施及成效 • 加熱爐HS-103/104煙道氣廢熱回收 • 抑低二氧化碳排放量2,572噸/年 • 改善低壓蒸汽過剩及次中壓蒸汽不足 • 抑低二氧化碳排放量14,538 噸/年 • 降低乙苯回收塔再沸器蒸汽使用量 • 抑低二氧化碳排放量1,699 噸/年 • 降低一場脫氫反應器蒸汽使用量 • 抑低二氧化碳排放量14,538 噸/年 • 二場高溫管線元件材質更換 • 抑低二氧化碳排放量1,699噸/年

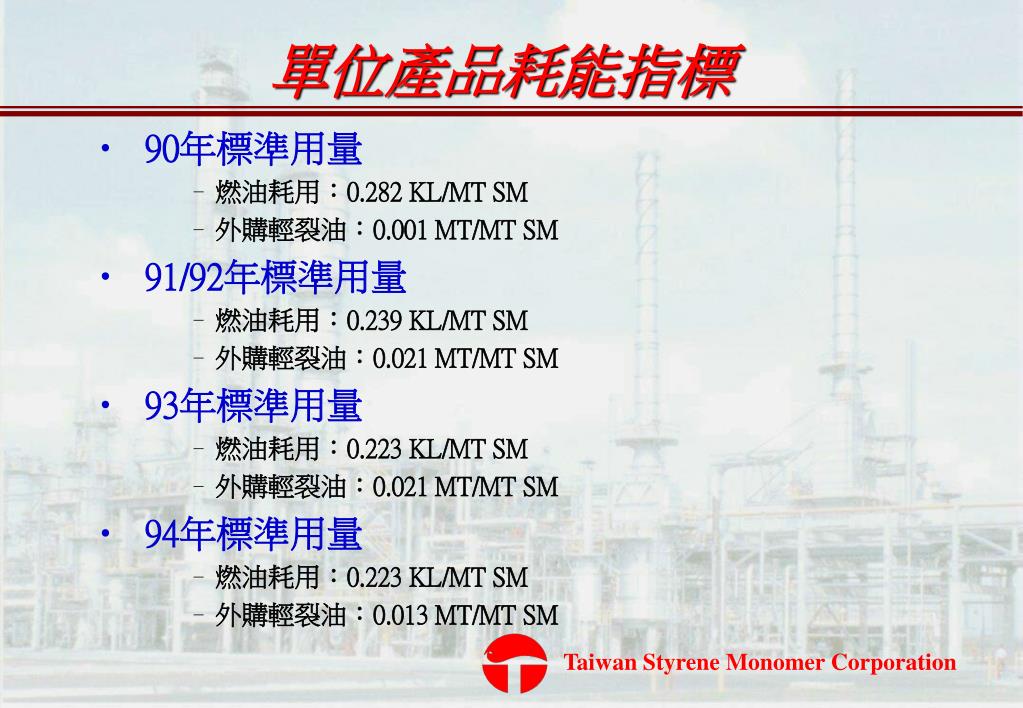

  14. 單位產品耗能指標 • 90年標準用量 • 燃油耗用：0.282 KL/MT SM • 外購輕裂油：0.001 MT/MT SM • 91/92年標準用量 • 燃油耗用：0.239 KL/MT SM • 外購輕裂油：0.021 MT/MT SM • 93年標準用量 • 燃油耗用：0.223 KL/MT SM • 外購輕裂油：0.021 MT/MT SM • 94年標準用量 • 燃油耗用：0.223 KL/MT SM • 外購輕裂油：0.013 MT/MT SM

  15. 耗能指標變化

  16. 節能目標達成率

  17. 歷年蒸汽耗用變化

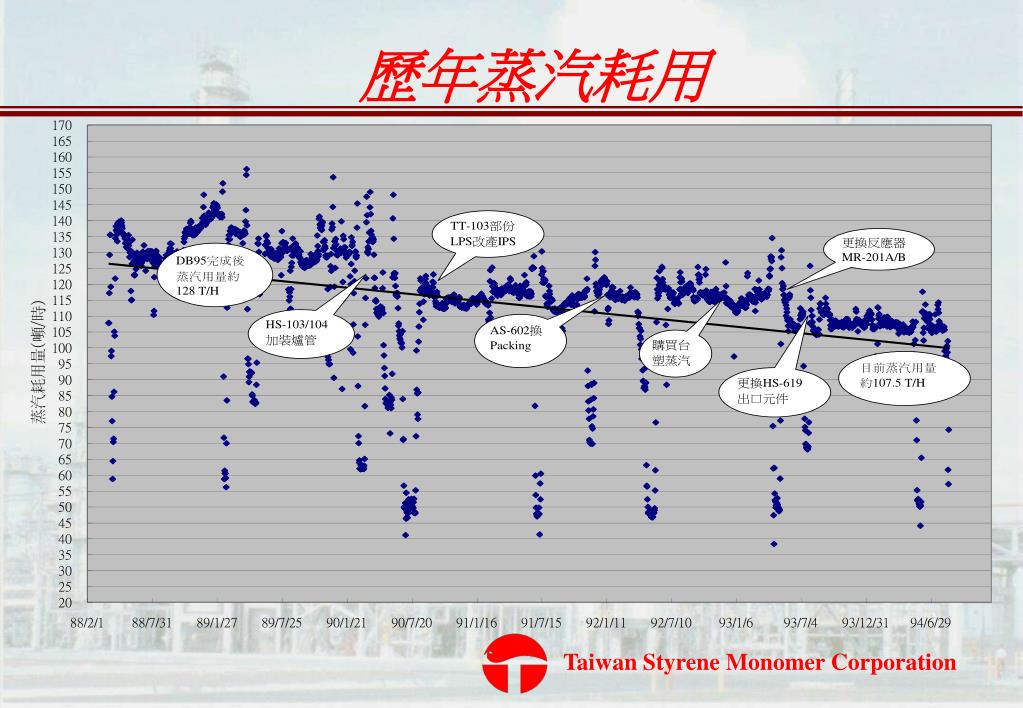

  18. 歷年蒸汽耗用

  19. 歷年燃油耗用

  20. 歷年單位燃油耗用

  21. 能源節約率 • 燃油耗用節約率 • 2000~2005：15.3% • 2003~2005：6.1% • 單位燃油耗用節約率 • 2000~2005：17.6% • 2003~2005：8.4%

  22. 其他整體節能實效 • EB/水共沸回收低溫熱源 • 使用蒸汽帶動Turbine後再供製程使用 • 使用蒸餾塔頂部苯蒸汽做為其他蒸餾塔再沸器熱源

  23. 其他特殊事蹟 • 使用低碳燃料 • 回收製程Vent Gas(H2佔90 mol%以上) • 使用低碳/氫≒5.99(wt)之台蠟油（中油六號油之碳/氫≒7.52） • 提高整體能源效率 • 外購汽電共生廠(台塑)蒸汽

  24. 入 場 安 全 說 明 • 配戴安全帽 • 禁止攜帶香煙、火柴、打火機、或任何易燃物品

  25. 雨水排放池 污 廢氣 水 燃燒 池 化學倉 塔 庫 R 冷卻水塔 冷卻水塔 O 硫酸及鹼槽 及 廢 MCC 水 工 場 消防水池 C. R. 鍋爐區 廢 棄 空 桶 儲 存 區 廢 棄 植 倉庫 保養工場 物 樹 儲 區 存 區 消防車 植樹區 庫 鋼瓶區 品 員 管 工 槽 室 康 區 行政大樓 樂 室 疏 散 路 線 E N 公用區 一場 二場 儲槽區 警衛室 大門

  26. 簡 報 完 畢敬 請 指 教

  27. HS-103 HS-104 HS-103/HS-104廢熱回收 產生蒸汽降低鍋爐產汽 Steam Flash Drum 煙道氣 215℃ 煙道氣 400℃ 煙道氣 225℃ 煙道氣 480℃

  28. TT-103 TT-103改產部份IPS 改產IPS，減少HPS因IPS不足所導致的Letdown 次中壓蒸汽(IPS) 鍋爐飼水 低壓蒸汽(LPS) 苯蒸汽 冷凝苯

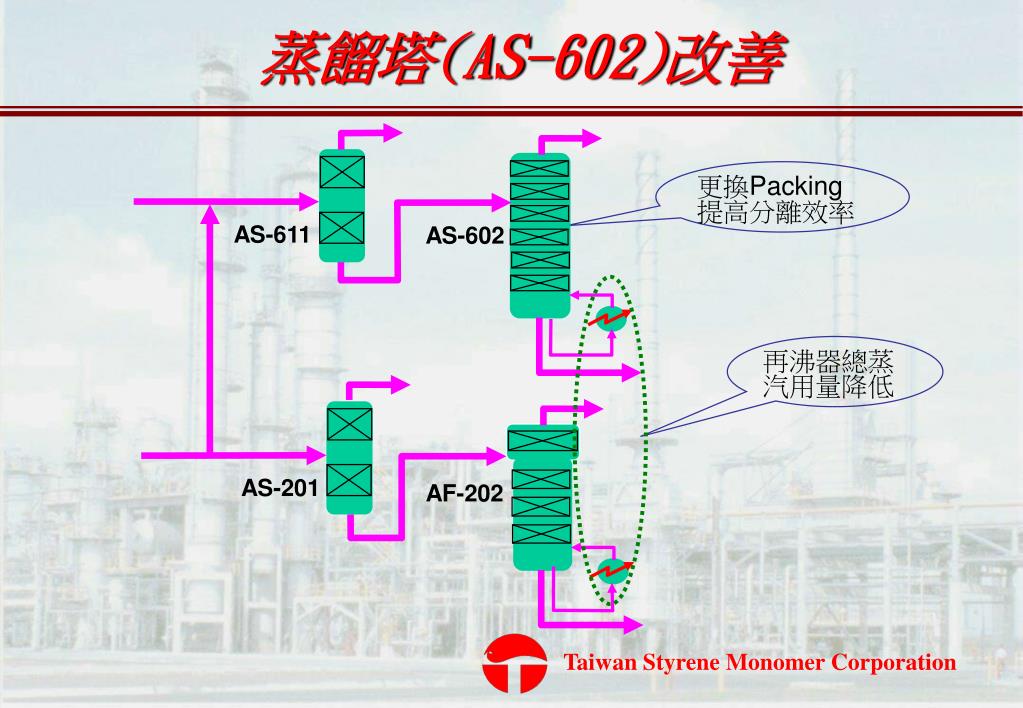

  29. 蒸餾塔(AS-602)改善 更換Packing提高分離效率 AS-611 AS-602 再沸器總蒸汽用量降低 AS-201 AF-202

  30. 反應器(MR-201A/B)更新 更換反應器及熱交換器可降低SHR MPS HS-202 降低蒸汽量 MR-201BR MR-201AR MR-201A MR-201C MR-201B MPS TT-230 TT-229R HS-201/219 MPS EB+Steam

  31. BFW HPS IPS TT-629 HS-601/619 MR-601B MR-601A 加熱爐(HS-619)改善 相同進口溫可降低蒸汽用量 EB+Steam 不銹鋼材質之管件改為800HT以提高出口溫。
