三、逻辑类指令

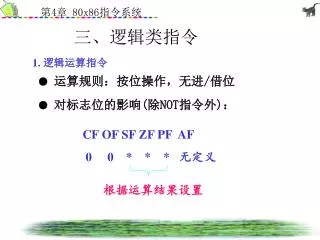

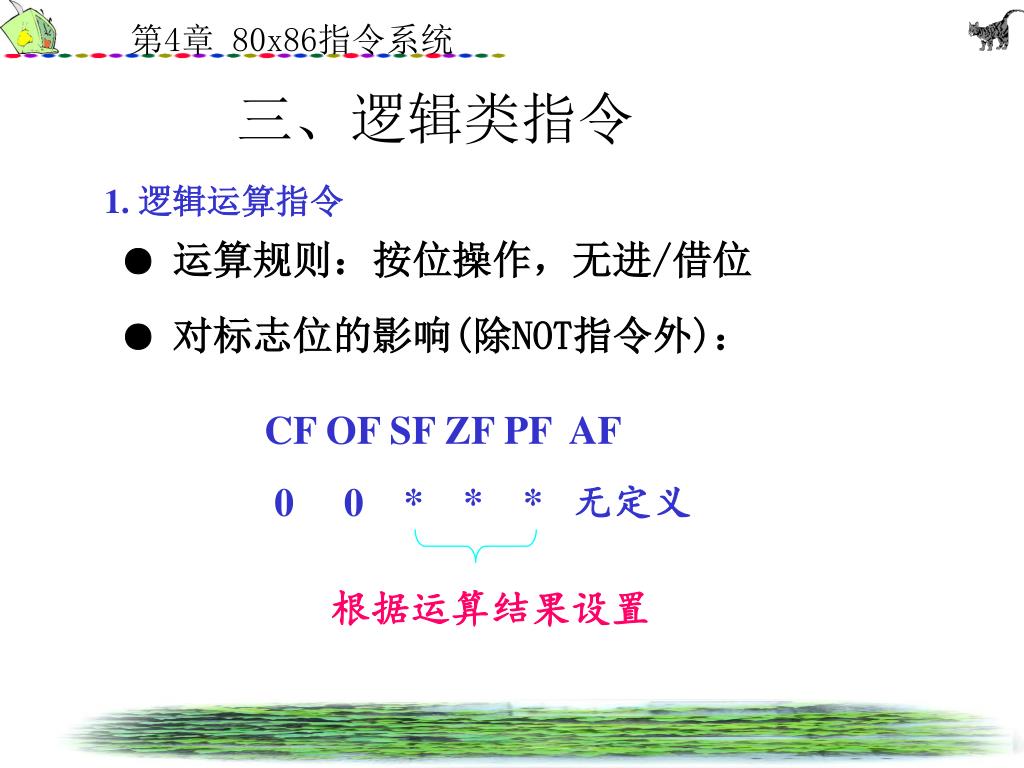

三、逻辑类指令. 1. 逻辑运算指令 ● 运算规则：按位操作，无进 / 借位 ● 对标志位的影响 ( 除 NOT 指令外 ) ：. CF OF SF ZF PF AF 0 0 * * * 无定义. 根据运算结果设置. “ 与”运算指令 格式： AND dst, src “ 或”运算指令 格式： OR dst, src “ 非”运算指令 格式： NOT opr “ 异或”运算指令 格式： XOR dst, src 测试指令 格式： TEST dst, src

pahana
Download Presentation

三、逻辑类指令

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

  1. 三、逻辑类指令 1. 逻辑运算指令 ● 运算规则：按位操作，无进/借位 ● 对标志位的影响(除NOT指令外)： CF OF SF ZF PF AF 0 0 * * * 无定义 根据运算结果设置

  2. “与”运算指令 格式：AND dst, src “或”运算指令 格式： OR dst, src “非”运算指令 格式：NOT opr “异或”运算指令 格式：XOR dst, src 测试指令 格式：TEST dst, src 说明：TEST相当于AND运算，但是 不保存结果，仅影响标志。

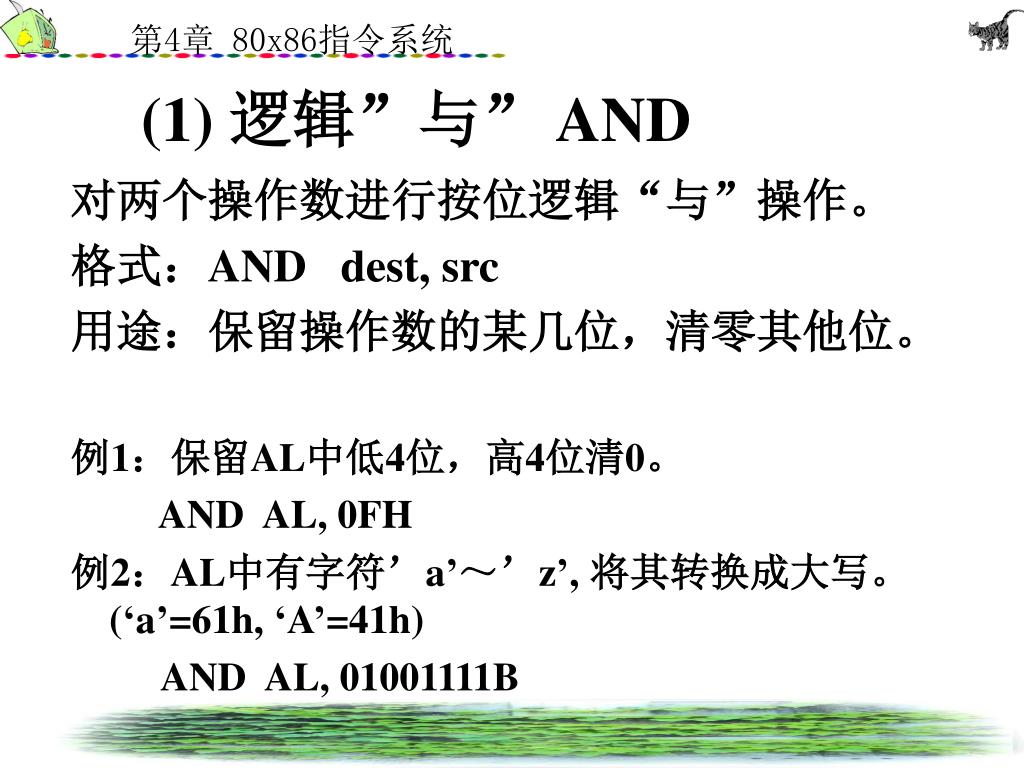

  3. (1) 逻辑”与” AND 对两个操作数进行按位逻辑“与”操作。 格式：AND dest, src 用途：保留操作数的某几位，清零其他位。 例1：保留AL中低4位，高4位清0。 AND AL, 0FH 例2：AL中有字符’a’～’z’, 将其转换成大写。(‘a’=61h, ‘A’=41h) AND AL, 01001111B

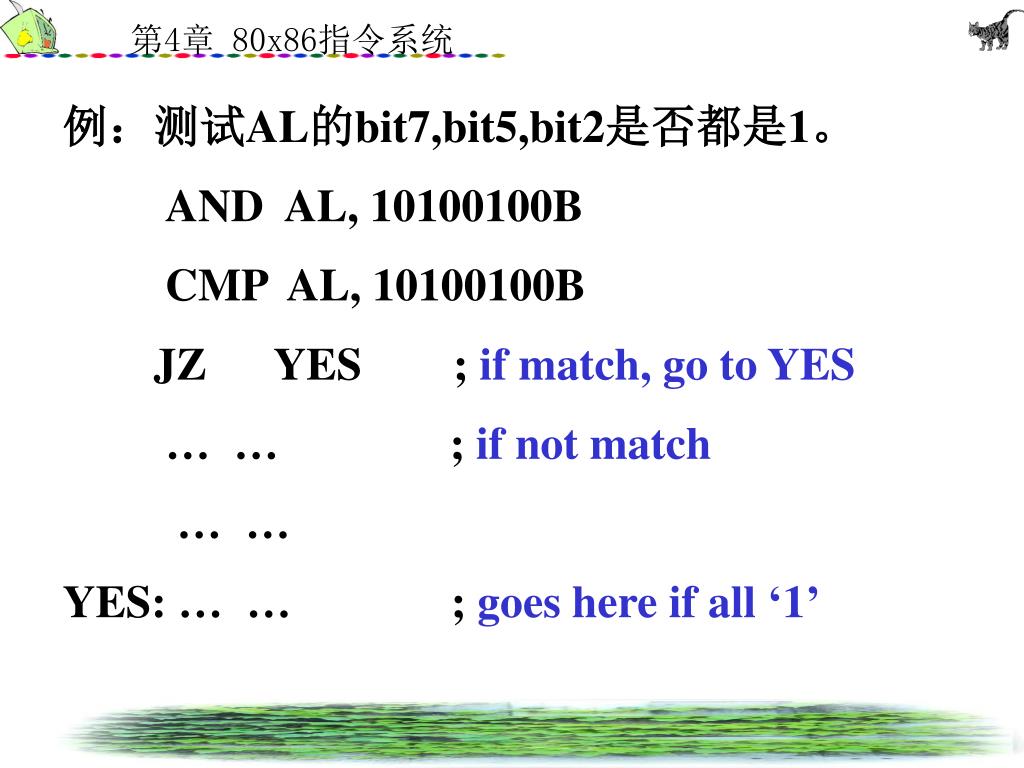

  4. 例：测试AL的bit7,bit5,bit2是否都是1。 AND AL, 10100100B CMP AL, 10100100B JZ YES ; if match, go to YES … … ; if not match …… YES: … … ; goes here if all ‘1’

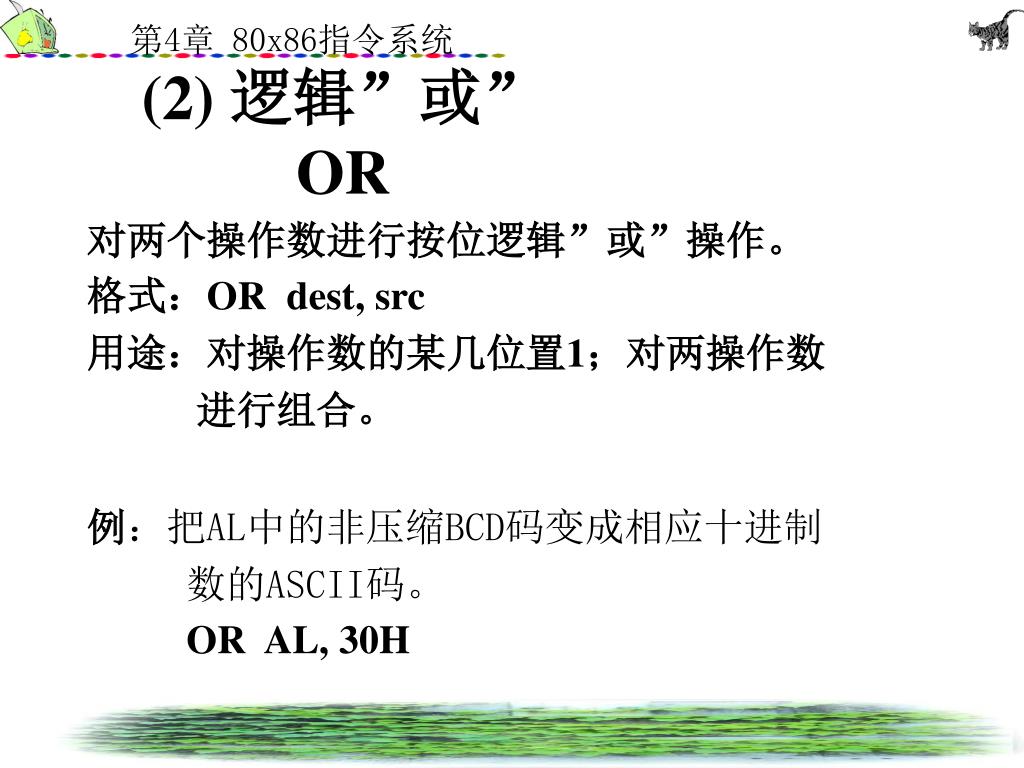

  5. 对两个操作数进行按位逻辑”或”操作。 格式：OR dest, src 用途：对操作数的某几位置1；对两操作数 进行组合。 例：把AL中的非压缩BCD码变成相应十进制 数的ASCII码。 OR AL, 30H (2) 逻辑”或” OR

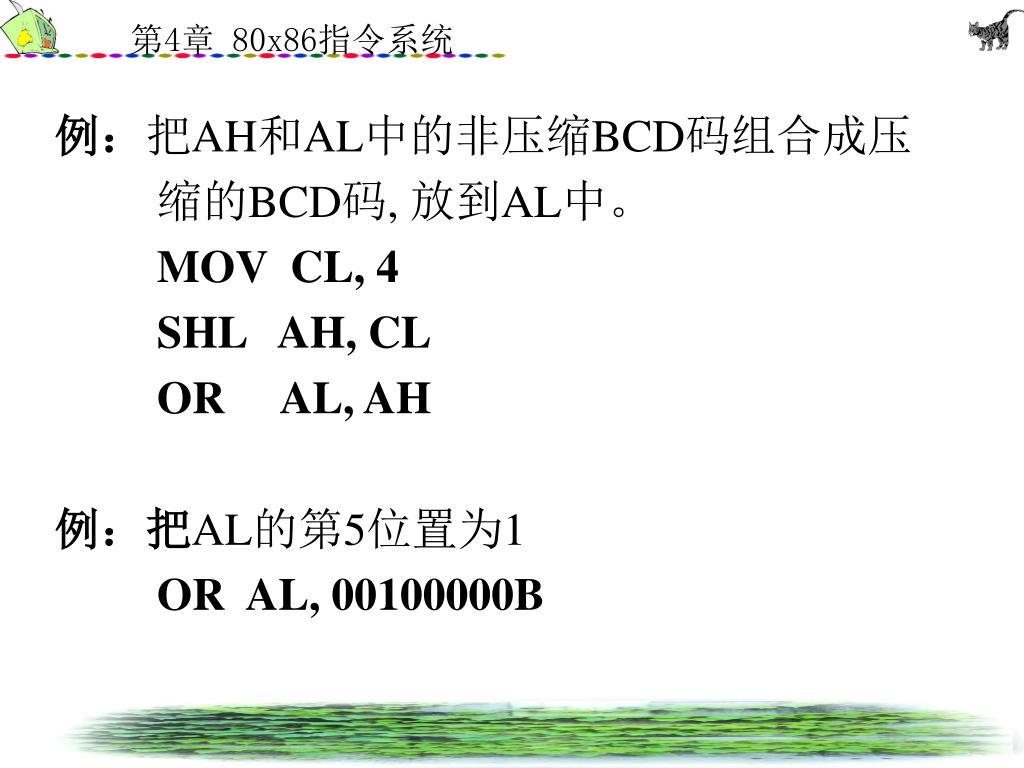

  6. 例：把AH和AL中的非压缩BCD码组合成压 缩的BCD码, 放到AL中。 MOV CL, 4 SHL AH, CL OR AL, AH 例：把AL的第5位置为1 OR AL, 00100000B

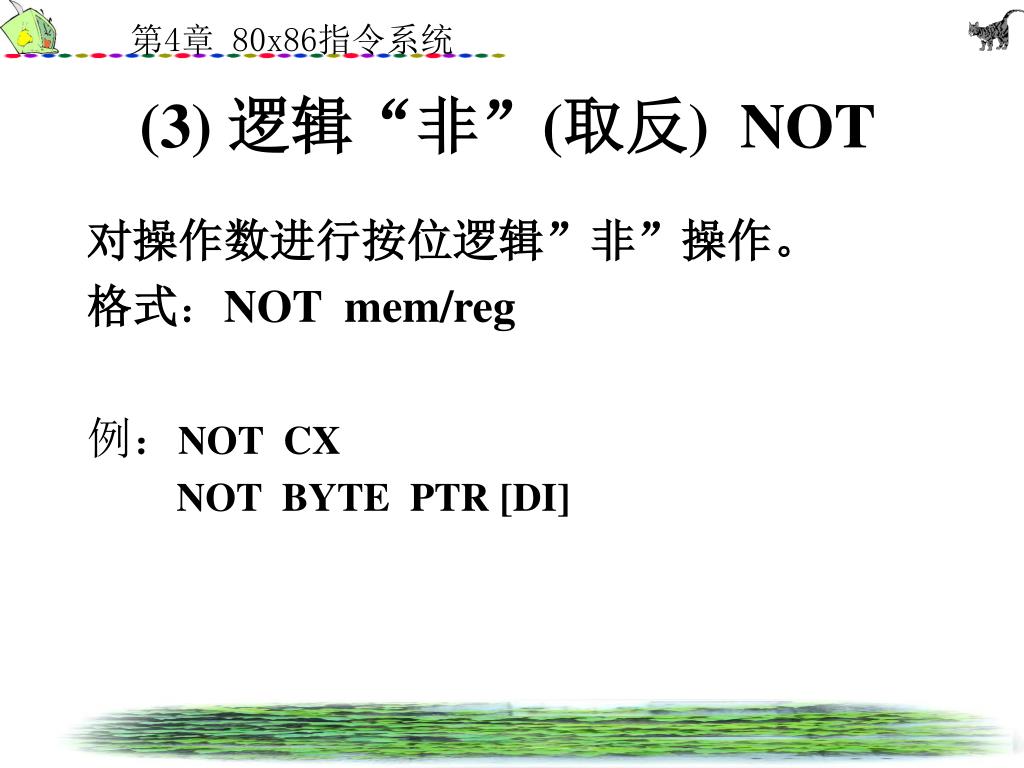

  7. 对操作数进行按位逻辑”非”操作。 格式：NOT mem/reg 例：NOT CX NOT BYTE PTR [DI] (3) 逻辑“非”(取反) NOT

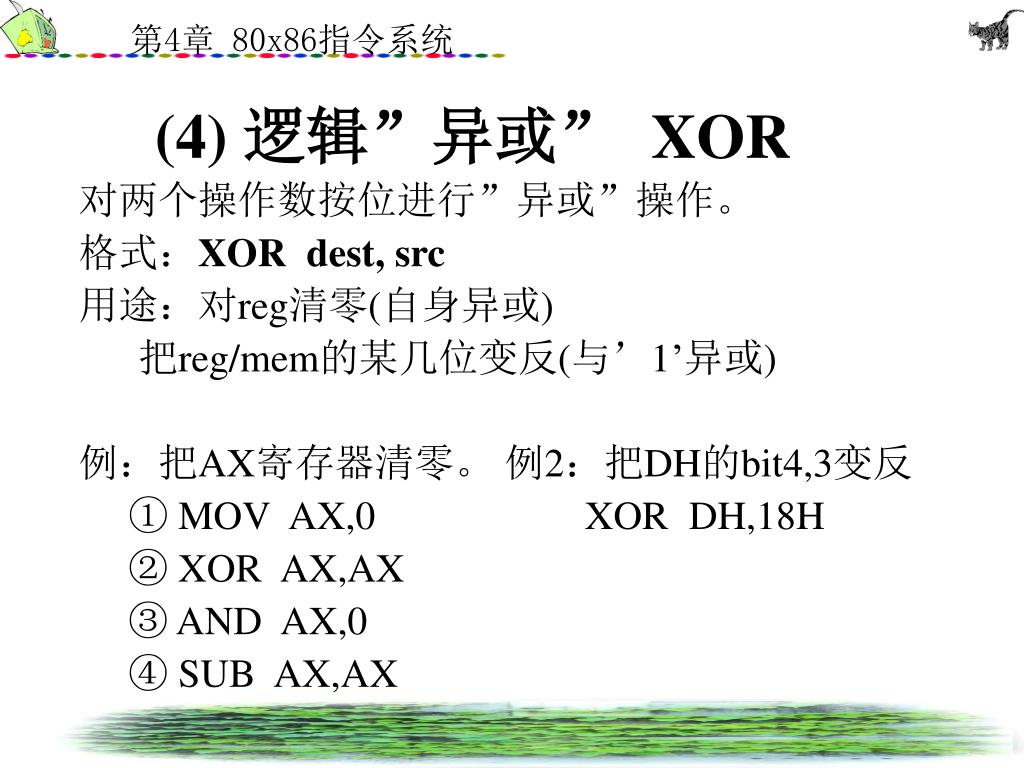

  8. 对两个操作数按位进行”异或”操作。 格式：XOR dest, src 用途：对reg清零(自身异或) 把reg/mem的某几位变反(与’1’异或) 例：把AX寄存器清零。 例2：把DH的bit4,3变反 ① MOV AX,0 XOR DH,18H ② XOR AX,AX ③ AND AX,0 ④ SUB AX,AX (4) 逻辑”异或” XOR

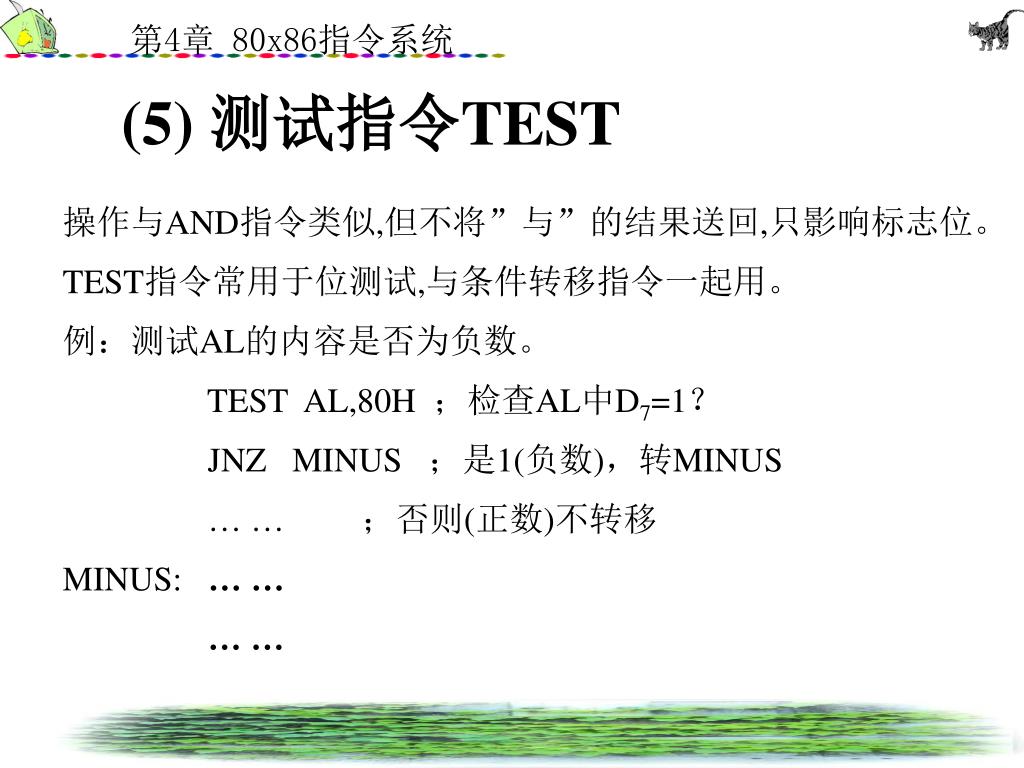

  9. 操作与AND指令类似,但不将”与”的结果送回,只影响标志位。操作与AND指令类似,但不将”与”的结果送回,只影响标志位。 TEST指令常用于位测试,与条件转移指令一起用。 例：测试AL的内容是否为负数。 TEST AL,80H ；检查AL中D7=1？ JNZ MINUS ；是1(负数)，转MINUS … … ；否则(正数)不转移 MINUS: … … … … (5) 测试指令TEST

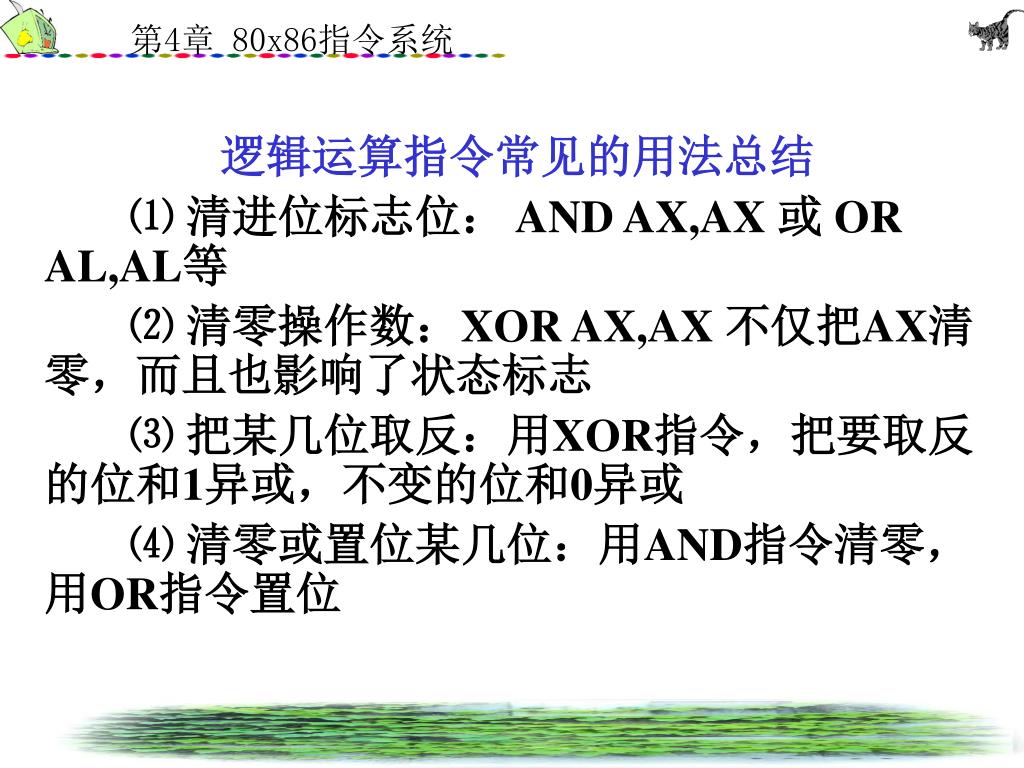

  10. 逻辑运算指令常见的用法总结 ⑴ 清进位标志位： AND AX,AX 或 OR AL,AL等 ⑵ 清零操作数：XOR AX,AX 不仅把AX清零，而且也影响了状态标志 ⑶ 把某几位取反：用XOR指令，把要取反的位和1异或，不变的位和0异或 ⑷ 清零或置位某几位：用AND指令清零，用OR指令置位

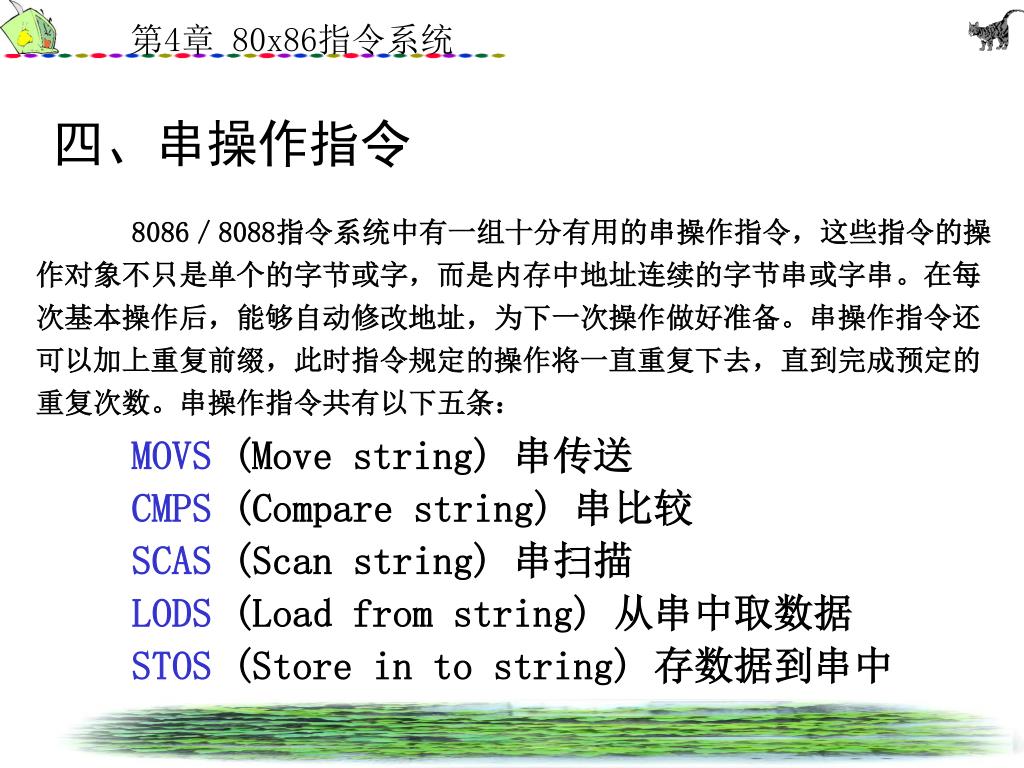

  11. 四、串操作指令 8086／8088指令系统中有一组十分有用的串操作指令，这些指令的操作对象不只是单个的字节或字，而是内存中地址连续的字节串或字串。在每次基本操作后，能够自动修改地址，为下一次操作做好准备。串操作指令还可以加上重复前缀，此时指令规定的操作将一直重复下去，直到完成预定的重复次数。串操作指令共有以下五条： MOVS (Move string) 串传送 CMPS (Compare string) 串比较 SCAS (Scan string) 串扫描 LODS (Load from string) 从串中取数据 STOS (Store in to string) 存数据到串中

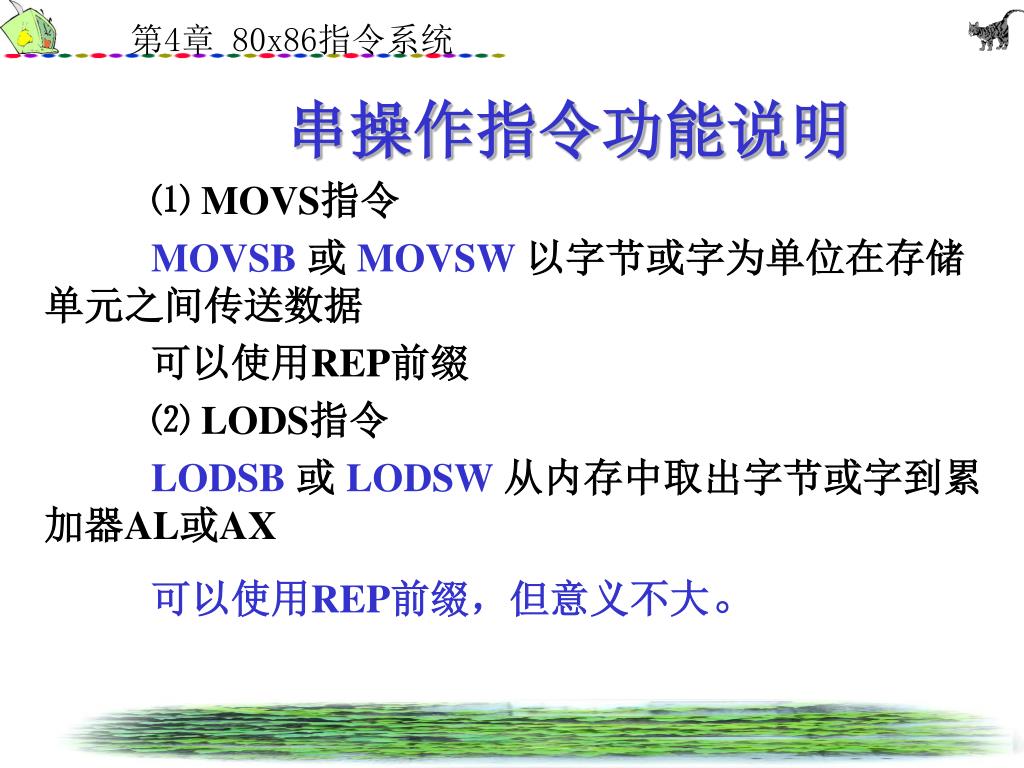

  12. 串操作指令功能说明 ⑴ MOVS指令 MOVSB或 MOVSW以字节或字为单位在存储单元之间传送数据 可以使用REP前缀 ⑵ LODS指令 LODSB 或LODSW从内存中取出字节或字到累加器AL或AX 可以使用REP前缀，但意义不大。

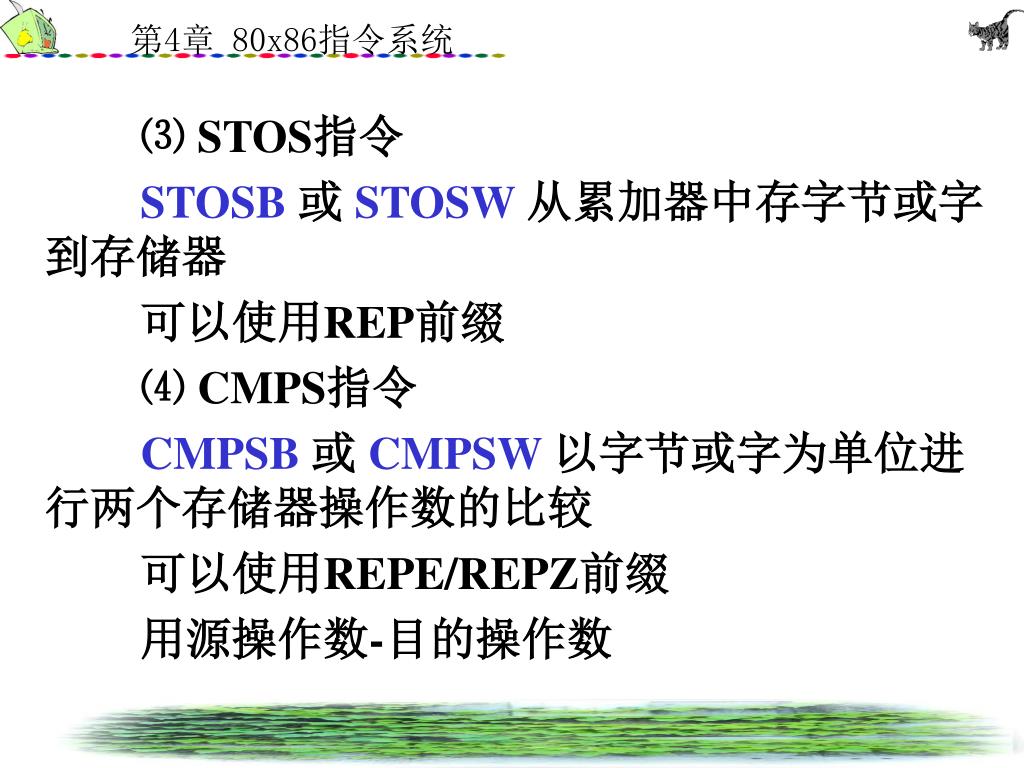

  13. ⑶ STOS指令 STOSB或 STOSW从累加器中存字节或字到存储器 可以使用REP前缀 ⑷ CMPS指令 CMPSB或 CMPSW以字节或字为单位进行两个存储器操作数的比较 可以使用REPE/REPZ前缀 用源操作数-目的操作数

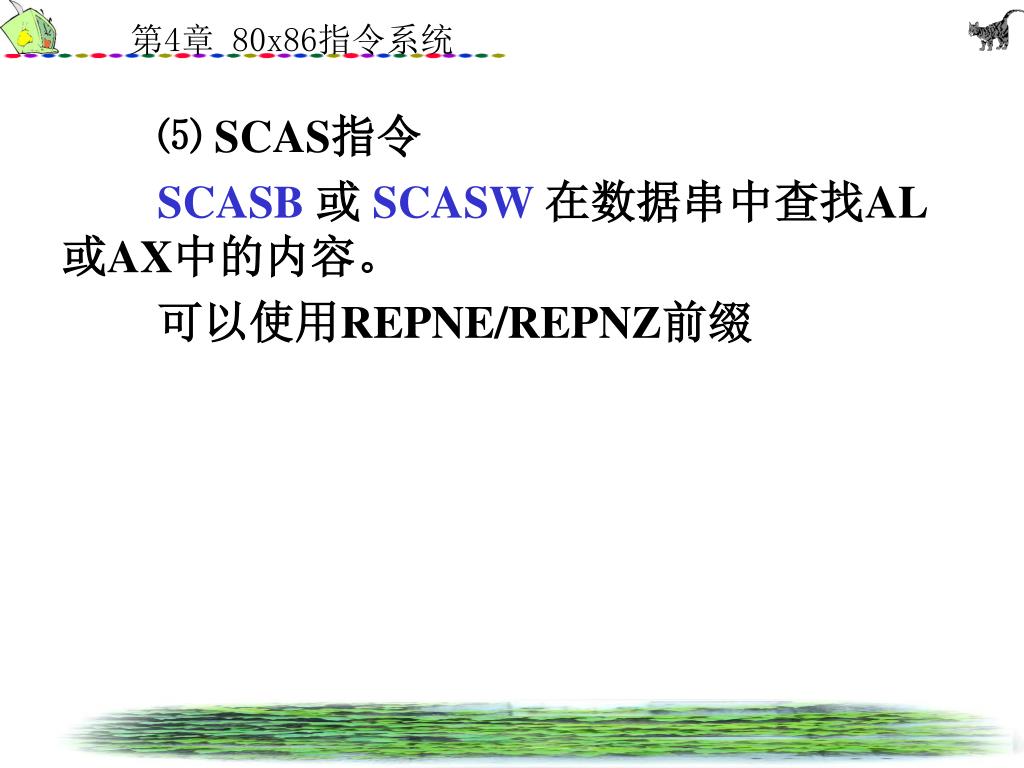

  14. ⑸ SCAS指令 SCASB或 SCASW 在数据串中查找AL或AX中的内容。 可以使用REPNE/REPNZ前缀

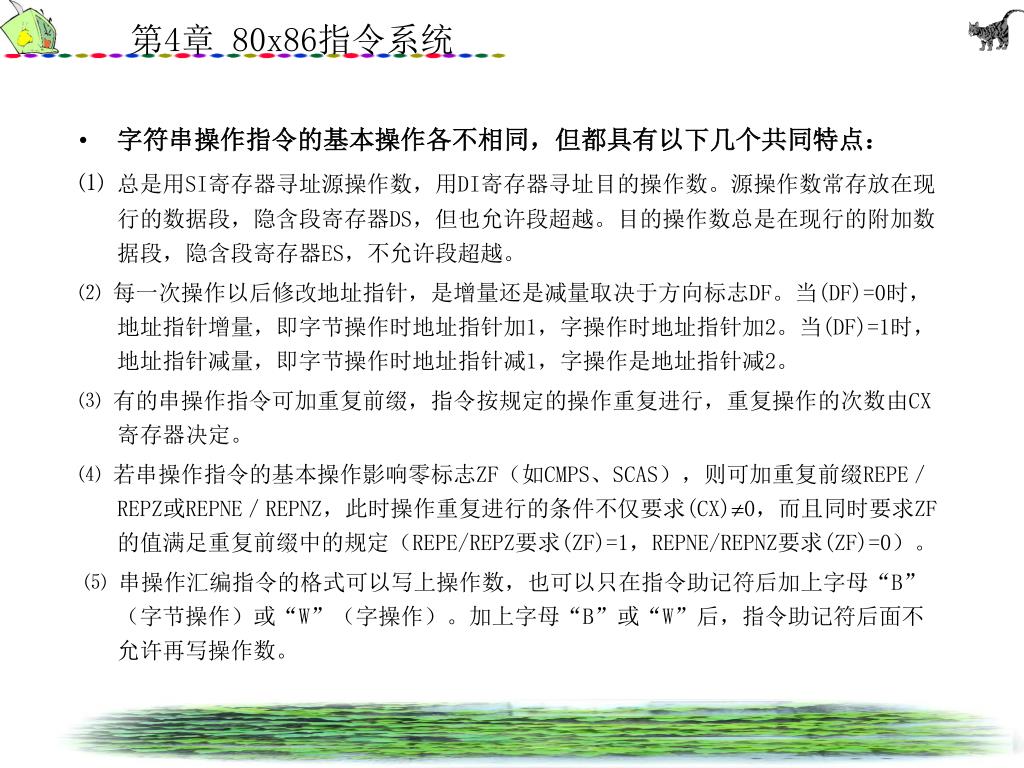

  15. 字符串操作指令的基本操作各不相同，但都具有以下几个共同特点：字符串操作指令的基本操作各不相同，但都具有以下几个共同特点： ⑴ 总是用SI寄存器寻址源操作数，用DI寄存器寻址目的操作数。源操作数常存放在现行的数据段，隐含段寄存器DS，但也允许段超越。目的操作数总是在现行的附加数据段，隐含段寄存器ES，不允许段超越。 ⑵ 每一次操作以后修改地址指针，是增量还是减量取决于方向标志DF。当(DF)=0时，地址指针增量，即字节操作时地址指针加1，字操作时地址指针加2。当(DF)=1时，地址指针减量，即字节操作时地址指针减1，字操作是地址指针减2。 ⑶ 有的串操作指令可加重复前缀，指令按规定的操作重复进行，重复操作的次数由CX寄存器决定。 ⑷ 若串操作指令的基本操作影响零标志ZF（如CMPS、SCAS），则可加重复前缀REPE／REPZ或REPNE／REPNZ，此时操作重复进行的条件不仅要求(CX)0，而且同时要求ZF的值满足重复前缀中的规定（REPE/REPZ要求(ZF)=1，REPNE/REPNZ要求(ZF)=0）。 ⑸ 串操作汇编指令的格式可以写上操作数，也可以只在指令助记符后加上字母“B”（字节操作）或“W”（字操作）。加上字母“B”或“W”后，指令助记符后面不允许再写操作数。

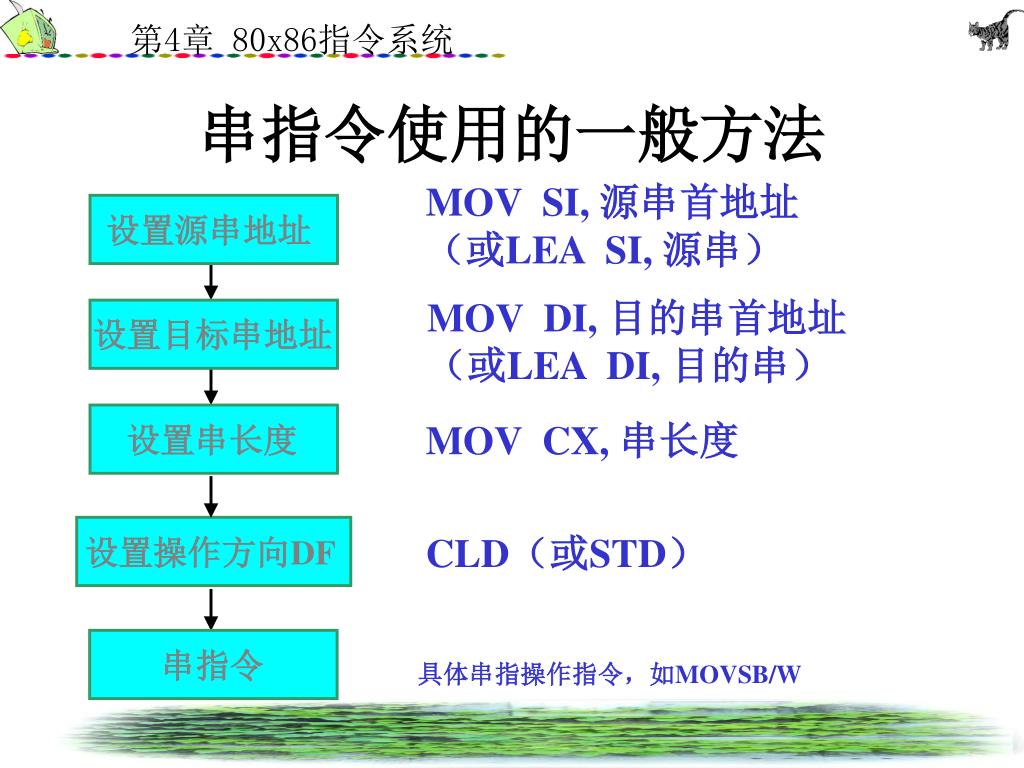

  16. 串指令使用的一般方法 MOV SI, 源串首地址 （或LEA SI, 源串） 设置源串地址 MOV DI, 目的串首地址 （或LEA DI, 目的串） 设置目标串地址 MOV CX, 串长度 设置串长度 CLD（或STD） 设置操作方向DF 串指令 具体串指操作指令，如MOVSB/W

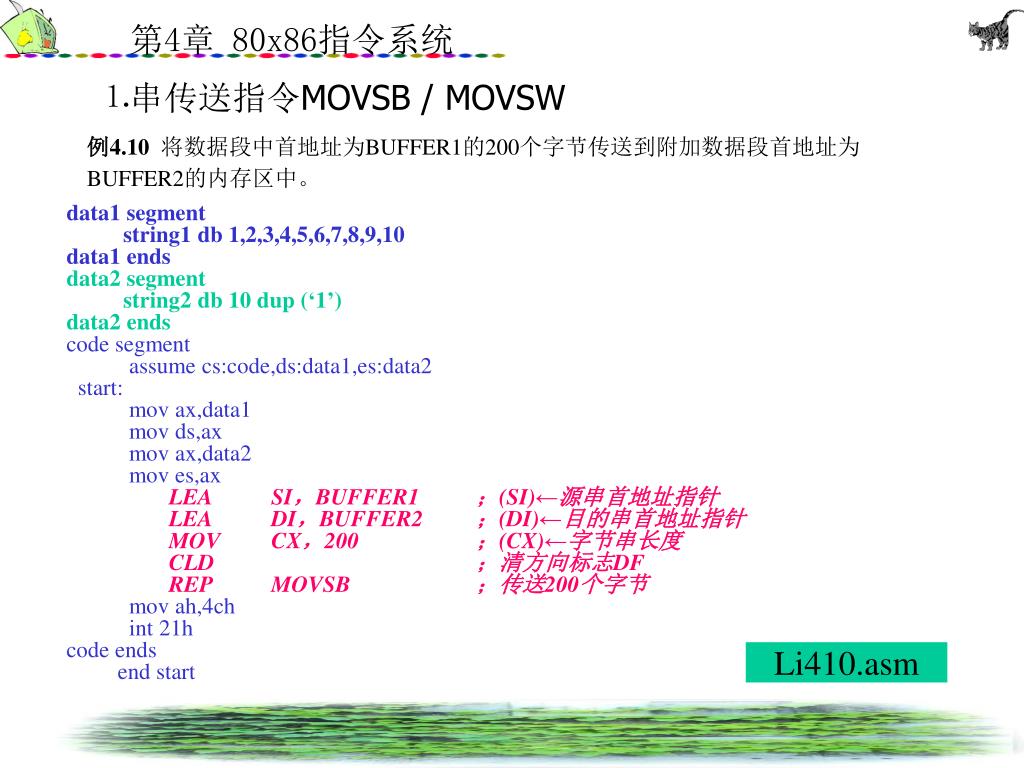

  17. data1 segment string1 db 1,2,3,4,5,6,7,8,9,10 data1 ends data2 segment string2 db 10 dup (‘1’) data2 ends code segment assume cs:code,ds:data1,es:data2 start: mov ax,data1 mov ds,ax mov ax,data2 mov es,ax LEA SI，BUFFER1 ；(SI)←源串首地址指针 LEA DI，BUFFER2 ；(DI)←目的串首地址指针 MOV CX，200 ；(CX)←字节串长度 CLD ；清方向标志DF REP MOVSB ；传送200个字节 mov ah,4ch int 21h code ends end start ⒈串传送指令MOVSB / MOVSW 例4.10将数据段中首地址为BUFFER1的200个字节传送到附加数据段首地址为BUFFER2的内存区中。 Li410.asm

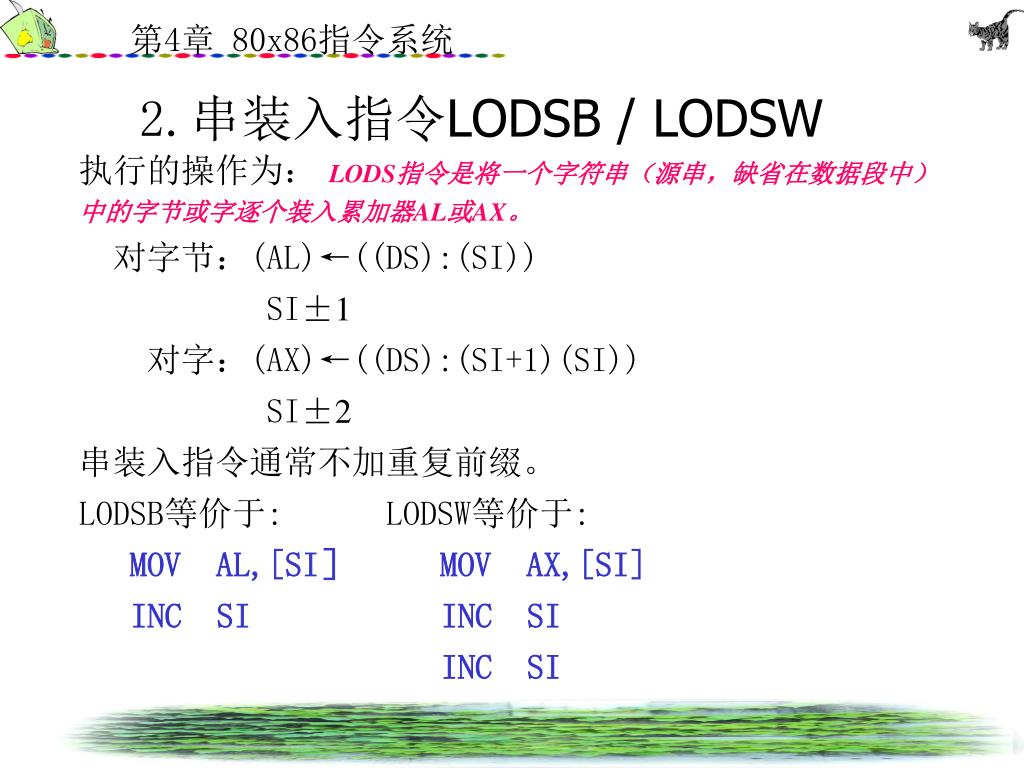

  18. 执行的操作为：LODS指令是将一个字符串（源串，缺省在数据段中）中的字节或字逐个装入累加器AL或AX。 对字节：(AL)←((DS):(SI)) SI±1 对字：(AX)←((DS):(SI+1)(SI)) SI±2 串装入指令通常不加重复前缀。 LODSB等价于: LODSW等价于: MOV AL,[SI］ MOV AX,[SI] INC SI INC SI INC SI 2.串装入指令LODSB / LODSW

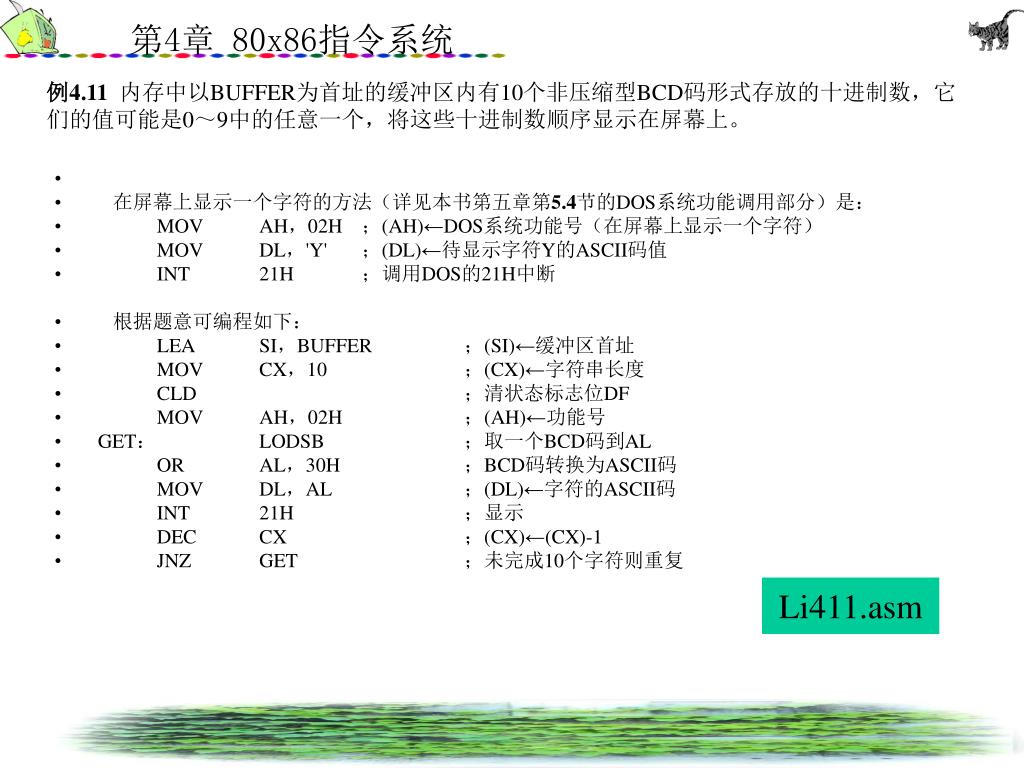

  19. 例4.11内存中以BUFFER为首址的缓冲区内有10个非压缩型BCD码形式存放的十进制数，它们的值可能是0～9中的任意一个，将这些十进制数顺序显示在屏幕上。例4.11内存中以BUFFER为首址的缓冲区内有10个非压缩型BCD码形式存放的十进制数，它们的值可能是0～9中的任意一个，将这些十进制数顺序显示在屏幕上。 • 在屏幕上显示一个字符的方法（详见本书第五章第5.4节的DOS系统功能调用部分）是： • MOV AH，02H ；(AH)←DOS系统功能号（在屏幕上显示一个字符） • MOV DL，'Y' ；(DL)←待显示字符Y的ASCII码值 • INT 21H ；调用DOS的21H中断 • 根据题意可编程如下： • LEA SI，BUFFER ；(SI)←缓冲区首址 • MOV CX，10 ；(CX)←字符串长度 • CLD ；清状态标志位DF • MOV AH，02H ；(AH)←功能号 • GET： LODSB ；取一个BCD码到AL • OR AL，30H ；BCD码转换为ASCII码 • MOV DL，AL ；(DL)←字符的ASCII码 • INT 21H ；显示 • DEC CX ；(CX)←(CX)-1 • JNZ GET ；未完成10个字符则重复 Li411.asm

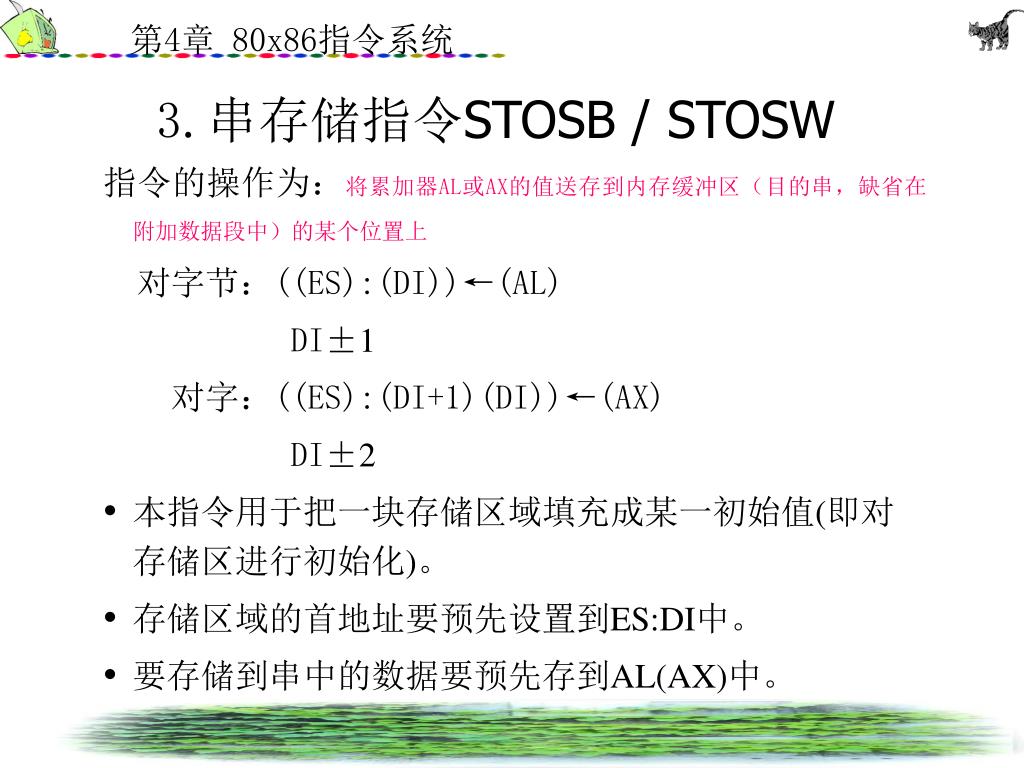

  20. 指令的操作为：将累加器AL或AX的值送存到内存缓冲区（目的串，缺省在附加数据段中）的某个位置上指令的操作为：将累加器AL或AX的值送存到内存缓冲区（目的串，缺省在附加数据段中）的某个位置上 对字节：((ES):(DI))←(AL) DI±1 对字：((ES):(DI+1)(DI))←(AX) DI±2 本指令用于把一块存储区域填充成某一初始值(即对存储区进行初始化)。 存储区域的首地址要预先设置到ES:DI中。 要存储到串中的数据要预先存到AL(AX)中。 3.串存储指令STOSB / STOSW

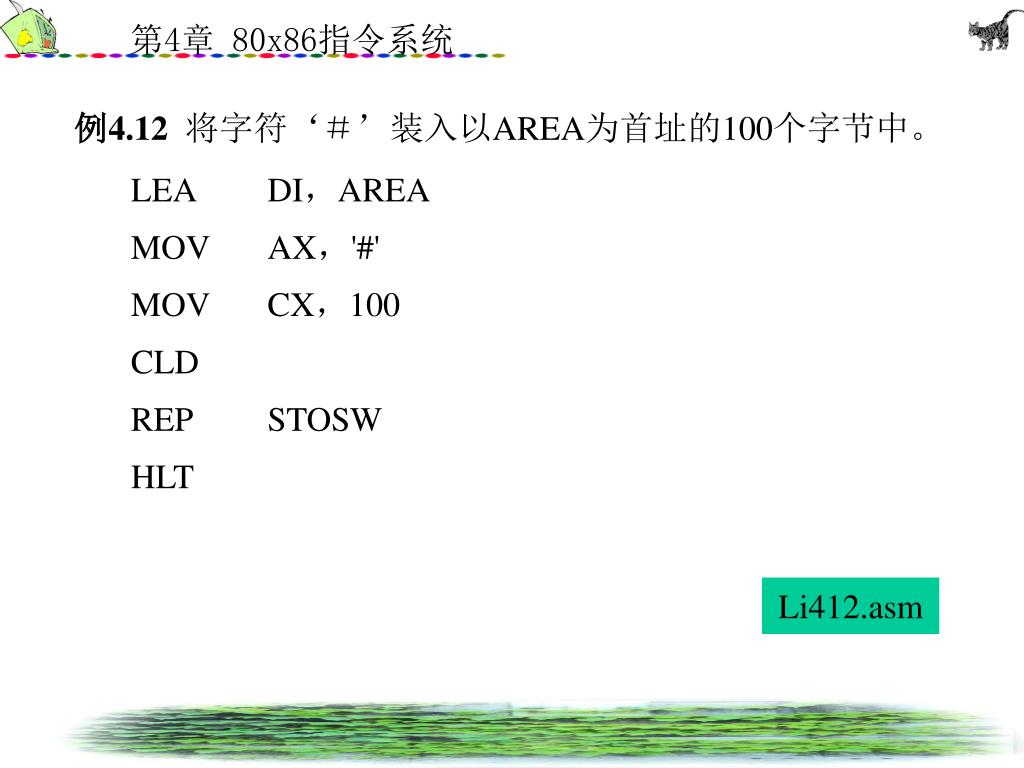

  21. 例4.12将字符‘＃’装入以AREA为首址的100个字节中。例4.12将字符‘＃’装入以AREA为首址的100个字节中。 LEA DI，AREA MOV AX，'#' MOV CX，100 CLD REP STOSW HLT Li412.asm

  22. 例4.13一个数据块由大写或小写的英文字母、数字和各种其它符号组成，其结束符是回车符CR（ASCII码为0DH），数据块的首地址为BLOCK1。将数据块传送到以BLOCK2为首地址的内存区，并将其中所用的英文小写字母（ａ～ｚ）转换成相应的大写字母（Ａ～Ｚ），其余不变。例4.13一个数据块由大写或小写的英文字母、数字和各种其它符号组成，其结束符是回车符CR（ASCII码为0DH），数据块的首地址为BLOCK1。将数据块传送到以BLOCK2为首地址的内存区，并将其中所用的英文小写字母（ａ～ｚ）转换成相应的大写字母（Ａ～Ｚ），其余不变。 前面已经讨论过英文小写字母与相应的大写字母的ASCII码之间有一定的关系，即只需将小写字母的ASCII码减20H，即可得到相应大写字母的ASCII码。程序见下：

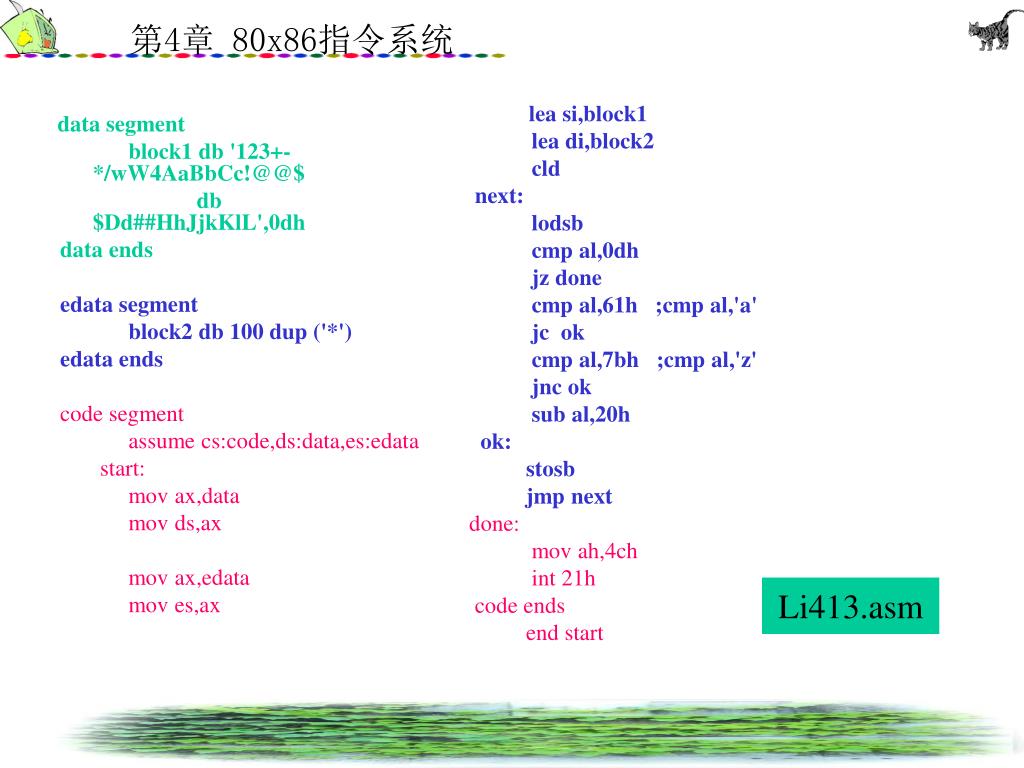

  23. lea si,block1 lea di,block2 cld next: lodsb cmp al,0dh jz done cmp al,61h ;cmp al,'a' jc ok cmp al,7bh ;cmp al,'z' jnc ok sub al,20h ok: stosb jmp next done: mov ah,4ch int 21h code ends end start data segment block1 db '123+-*/wW4AaBbCc!@@$ db $Dd##HhJjkKlL',0dh data ends edata segment block2 db 100 dup ('*') edata ends code segment assume cs:code,ds:data,es:edata start: mov ax,data mov ds,ax mov ax,edata mov es,ax Li413.asm

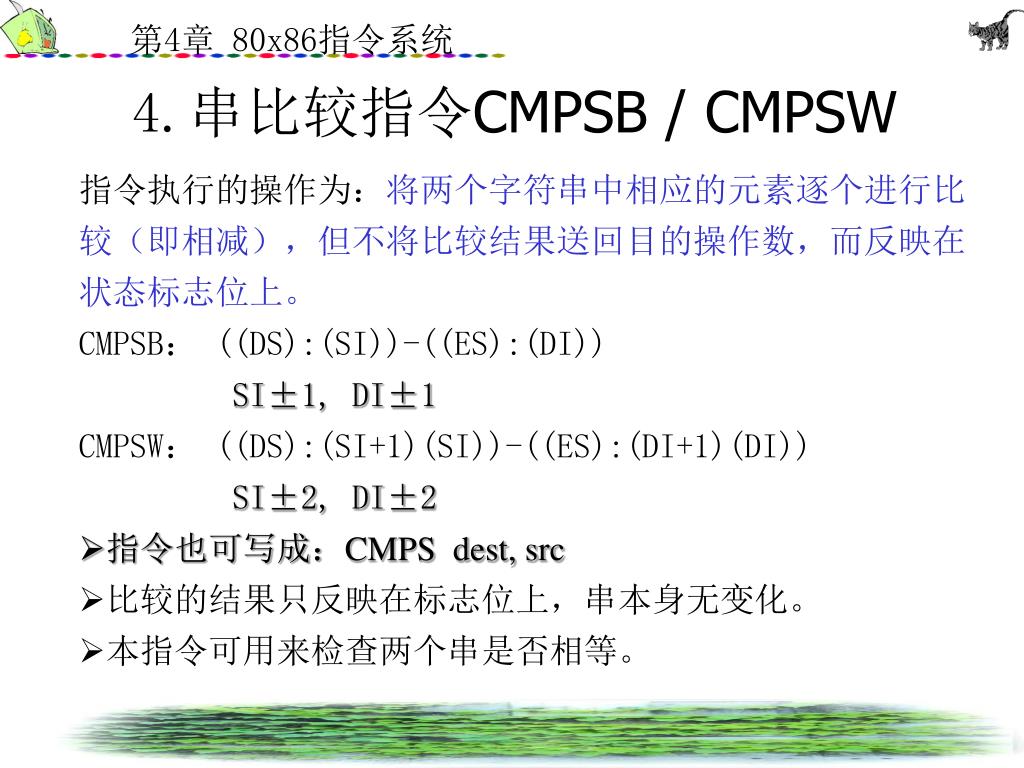

  24. 4.串比较指令CMPSB / CMPSW • 指令执行的操作为：将两个字符串中相应的元素逐个进行比较（即相减），但不将比较结果送回目的操作数，而反映在状态标志位上。 • CMPSB： ((DS):(SI))-((ES):(DI)) • SI±1, DI±1 • CMPSW： ((DS):(SI+1)(SI))-((ES):(DI+1)(DI)) • SI±2, DI±2 • 指令也可写成：CMPS dest, src • 比较的结果只反映在标志位上，串本身无变化。 • 本指令可用来检查两个串是否相等。

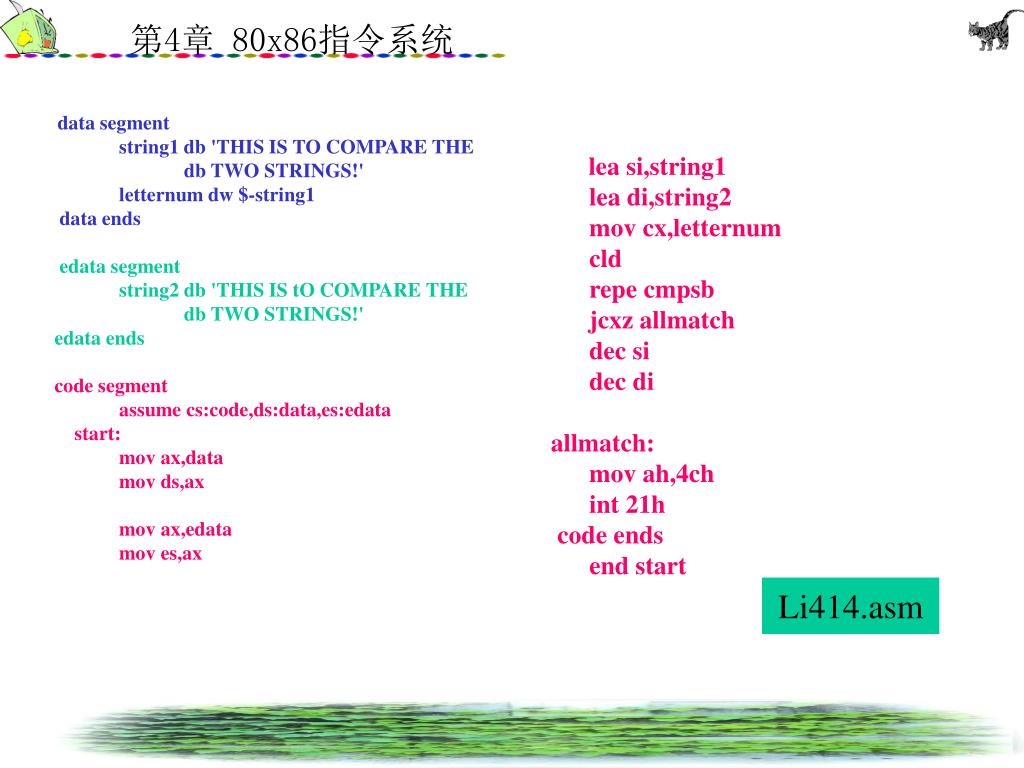

  25. lea si,string1 lea di,string2 mov cx,letternum cld repe cmpsb jcxz allmatch dec si dec di allmatch: mov ah,4ch int 21h code ends end start data segment string1 db 'THIS IS TO COMPARE THE db TWO STRINGS!' letternum dw $-string1 data ends edata segment string2 db 'THIS IS tO COMPARE THE db TWO STRINGS!' edata ends code segment assume cs:code,ds:data,es:edata start: mov ax,data mov ds,ax mov ax,edata mov es,ax Li414.asm

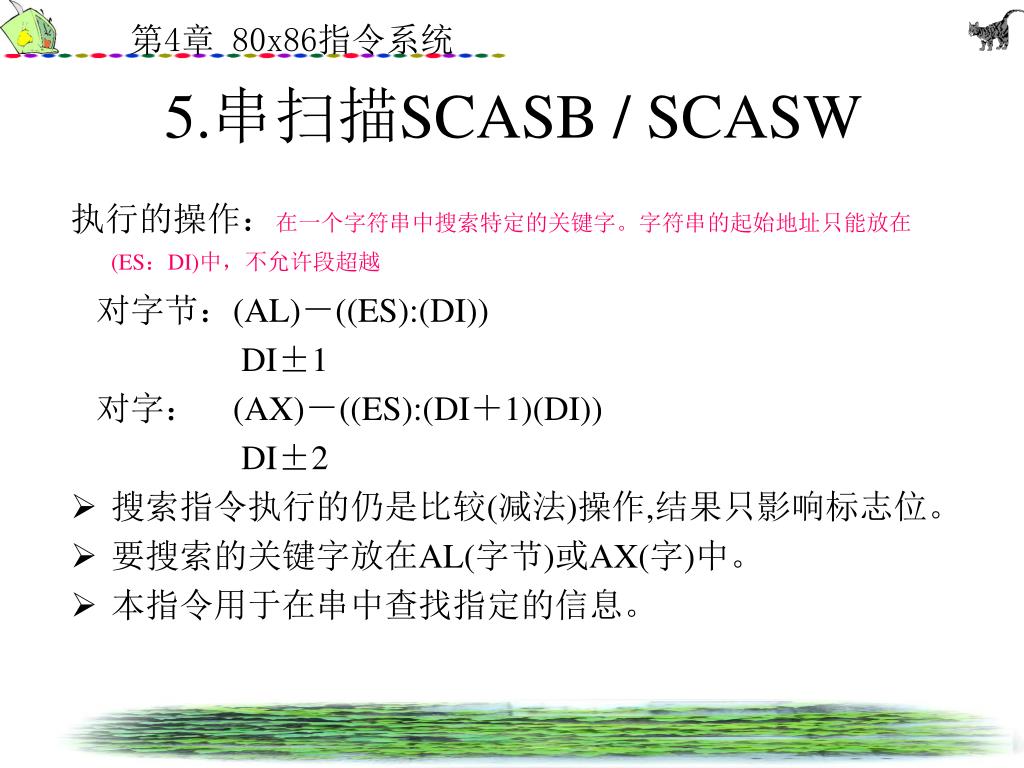

  26. 5.串扫描SCASB / SCASW 执行的操作：在一个字符串中搜索特定的关键字。字符串的起始地址只能放在(ES：DI)中，不允许段超越 对字节：(AL)－((ES):(DI)) DI±1 对字： (AX)－((ES):(DI＋1)(DI)) DI±2 • 搜索指令执行的仍是比较(减法)操作,结果只影响标志位。 • 要搜索的关键字放在AL(字节)或AX(字)中。 • 本指令用于在串中查找指定的信息。

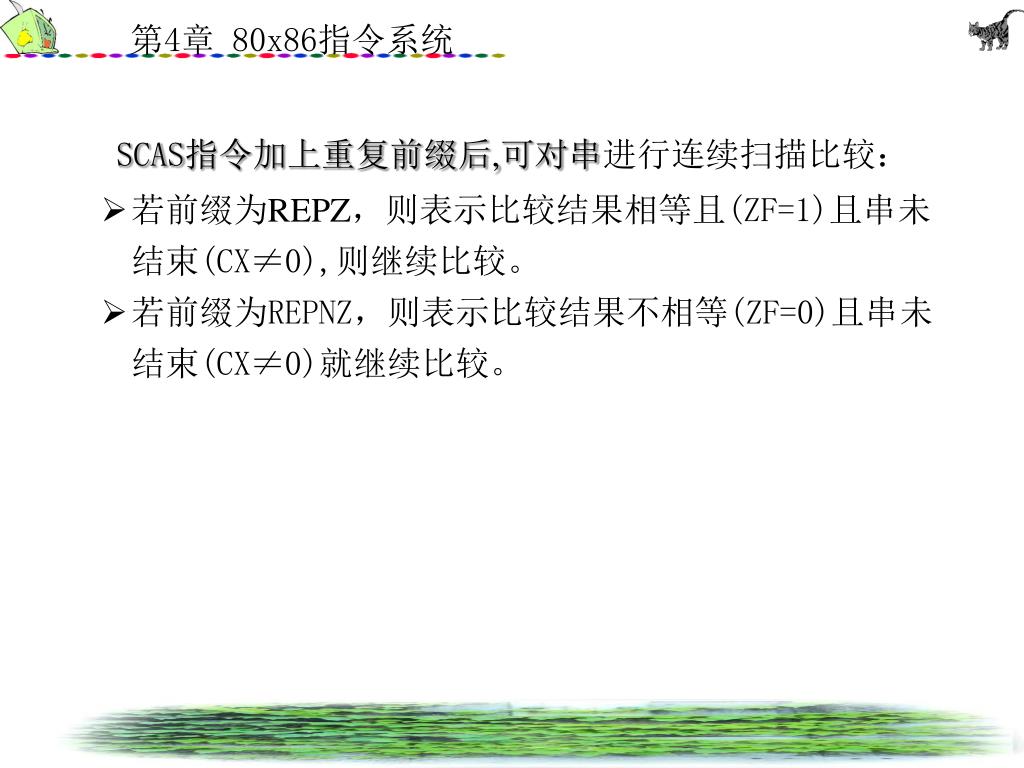

  27. SCAS指令加上重复前缀后,可对串进行连续扫描比较：SCAS指令加上重复前缀后,可对串进行连续扫描比较： • 若前缀为REPZ，则表示比较结果相等且(ZF=1)且串未结束(CX≠0),则继续比较。 • 若前缀为REPNZ，则表示比较结果不相等(ZF=0)且串未结束(CX≠0)就继续比较。

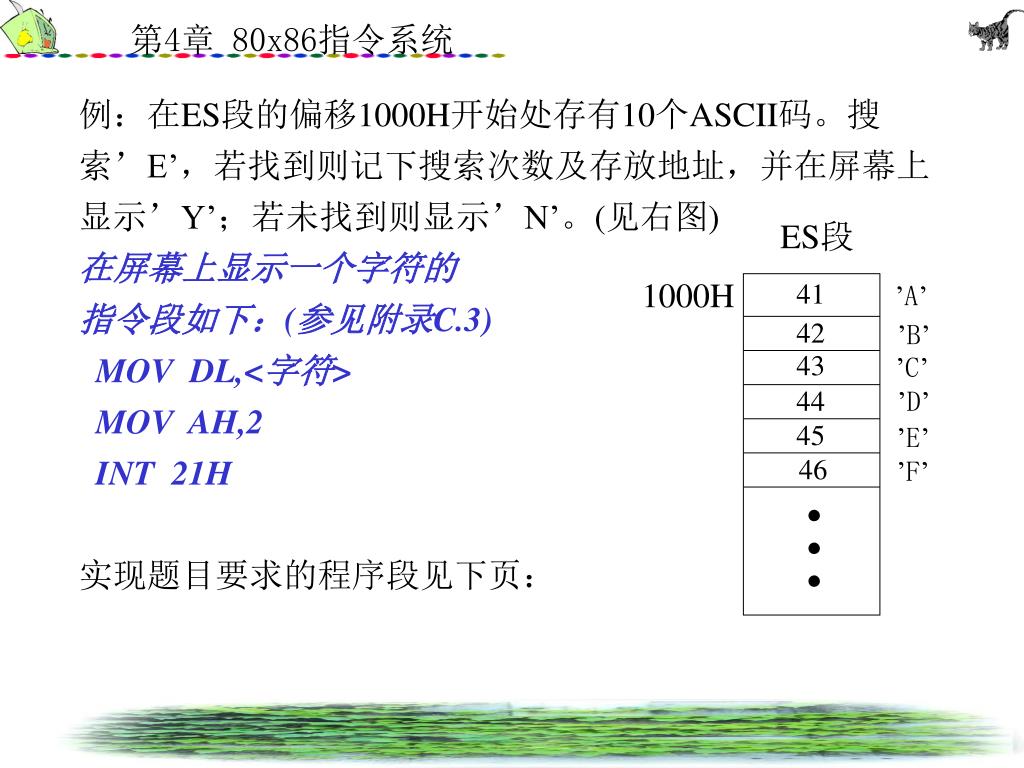

  28. ES段 例：在ES段的偏移1000H开始处存有10个ASCII码。搜索’E’，若找到则记下搜索次数及存放地址，并在屏幕上显示’Y’；若未找到则显示’N’。(见右图) 在屏幕上显示一个字符的 指令段如下：(参见附录C.3) MOV DL,<字符> MOV AH,2 INT 21H 实现题目要求的程序段见下页： 41 ’A’ 1000H 42 ’B’ 43 ’C’ 44 ’D’ 45 ’E’ 46 ’F’ . . .

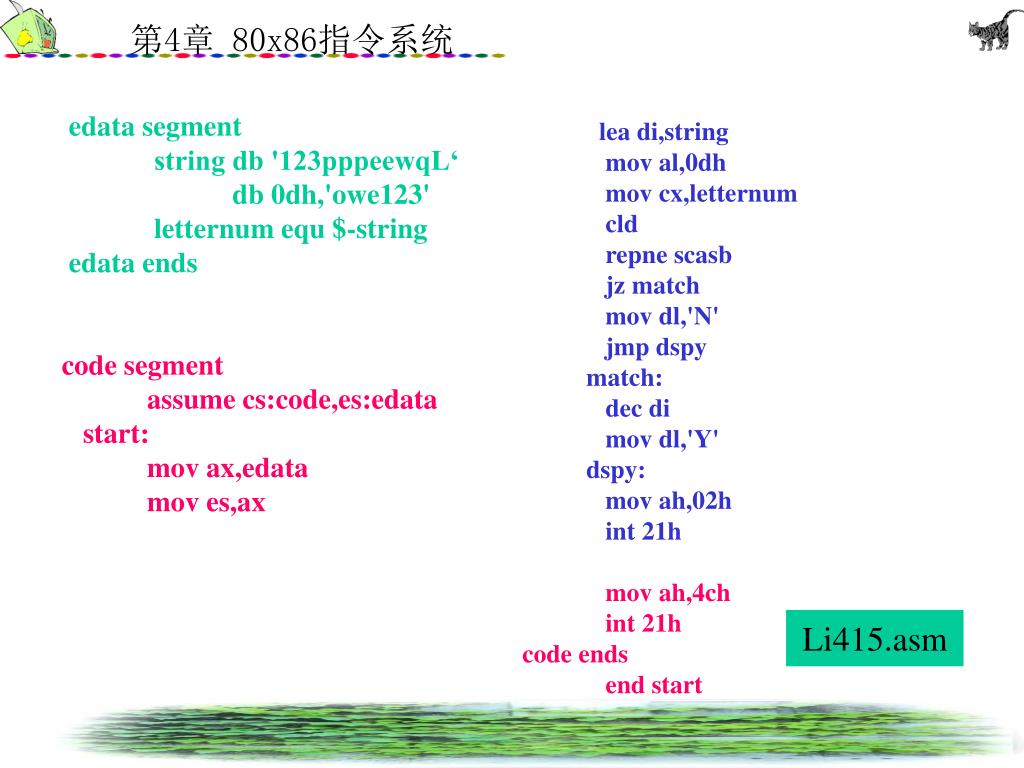

  29. lea di,string mov al,0dh mov cx,letternum cld repne scasb jz match mov dl,'N' jmp dspy match: dec di mov dl,'Y' dspy: mov ah,02h int 21h mov ah,4ch int 21h code ends end start edata segment string db '123pppeewqL‘ db 0dh,'owe123' letternum equ $-string edata ends code segment assume cs:code,es:edata start: mov ax,edata mov es,ax Li415.asm

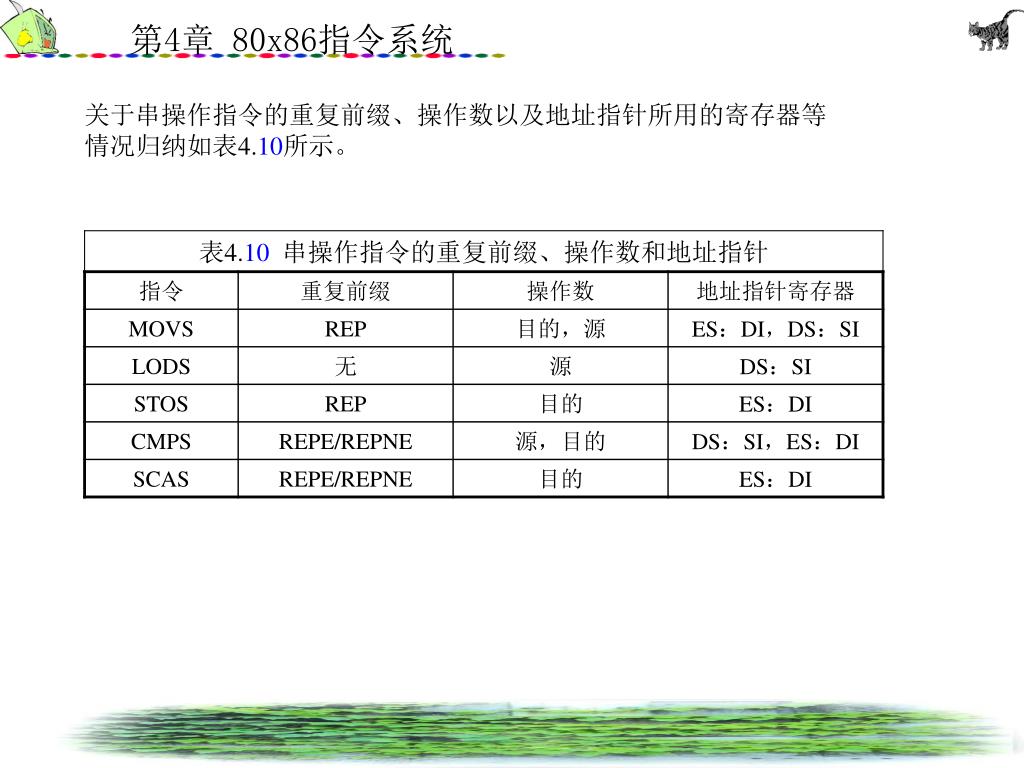

  30. 关于串操作指令的重复前缀、操作数以及地址指针所用的寄存器等关于串操作指令的重复前缀、操作数以及地址指针所用的寄存器等 情况归纳如表4.10所示。
