금속탐지기 설계 결과 보고서 - 전력 기기 실험 -

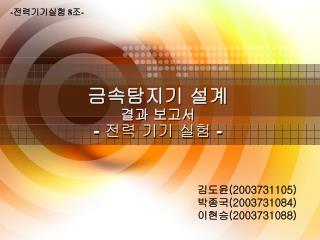

1. -전력기기실험 8조- 금속탐지기 설계 결과 보고서 - 전력 기기 실험 - 김도윤(2003731105) 박종국(2003731084) 이현승(2003731088)

2. Contents 설 계 목 표 관 련 이 론 금속 탐지기의 원리 회 로 도 트러블 슈팅 역할분담 및 설계일정

3. 설계목표 1) 전자기 유도 현상을 이해 한다. 2) 전자기 유도 현상을 응용 하여 설계 한다.

4. 관련이론 전자기 유도 현상 (Electromagnetic Induction) • -코일내의 자기장을 변화시켜주면 전압이 유도되는 현상 • 자기장내에서 움직이는 구리도선의 수가 많으면 많을수록 보다 큰 전압이 유도 • 유도전압의 크기는 얼마나 빨리 자기력 선이 코일에 들어가고 나갔는지에 의존한다.

5. 관련이론 코일의 전압을 유도하는 방법 -자석 가까이에서 코일을 움직이기 -코일 가까이에서 자석을 움직이기 -코일 가까이에서 다른 코일에 흐르는 전류를 변화시키기

6. 금속 탐지기 원리 금속 탐지기(Metal Detector ) • 금속탐지기에서 만든 자기장이 금속에 자기장을 유도하고 유도된 자기장을 측정

7. 관련이론 금속 탐지기의 방식 1. 저주파(VLF) 방식 2. 펄스 유도(pulse induction) 방식 3. BFO(beat-frequency oscillator) 방식

8. 관련이론 BFO 방식 가장 기본적인 방법으로 발신부와 수신부는 오실레이터로 연결되어 금속 물질 위를 지나갈 때 발신부의 전자기장이 교란되면 수신부에서 신호를 낸다. * 제작 단가가 싸다 * 정확도는 떨어짐

9. 이전 회로도

10. 설계 회로도

11. 제작과정사진 및 완성작품 사진

12. 트러블 슈팅 코일의 결선 방법 미숙 코일의 코팅부분을 벗겨냄 감도 조정의 어려움 10K 가변 저항으로 해결 트랜지스터 핀 결선 방향의 어려움 소켓을 끼움으로 해결

13. 공학인증 학습 성과와 연계 • 1.원리/이론 응용 능력 •설계에 사용된 부품의 사양(Data Sheet) 해석 및 적용 능력 • 2.실험 계획 및 수행 능력 •일정에 따른 수행과 각 부분별 동작 실험 • 3.효과적 의사전달 •제안서발표와 결과 발표를 통한 의사전달 • 4.세계문화 이해/영어 •영문 자료(Data sheet, manual 등) 분석 및 활용 • 5.실무 도구 사용 능력 • TinyCad 프로그램을 사용한 회로도 작성

14. 조원 및 역할분담

15. 설계추진일정
