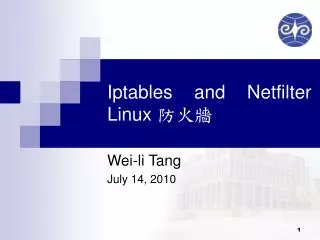

  1. Iptables and NetfilterLinux 防火牆 Wei-li Tang July 14, 2010

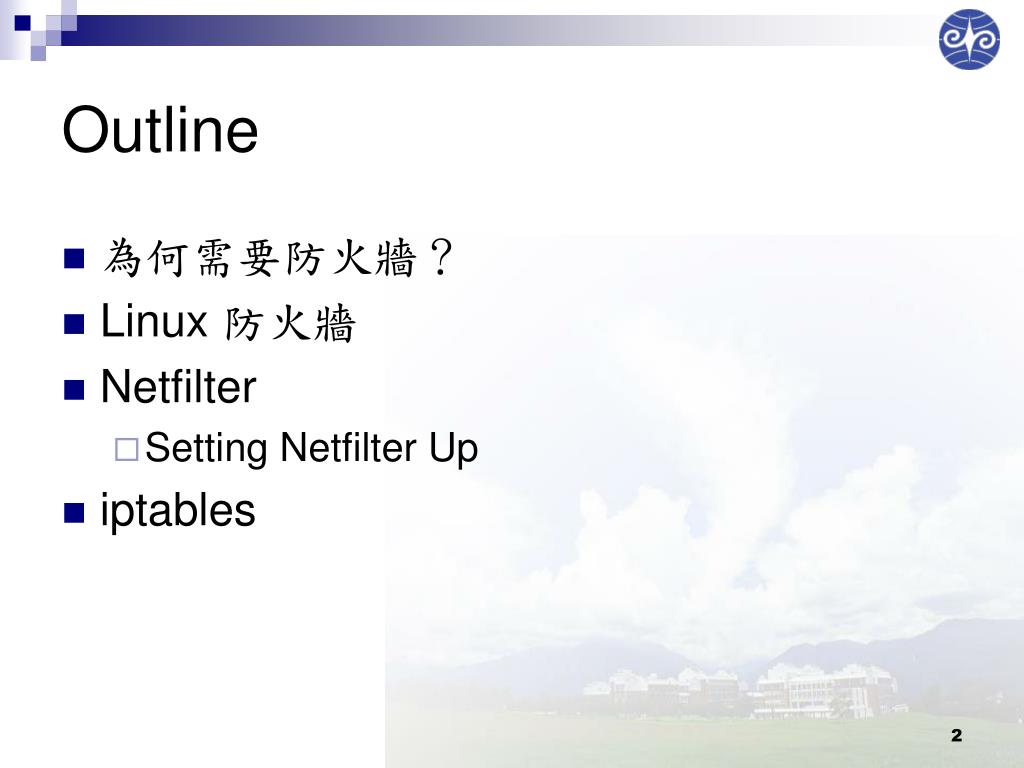

  2. Outline • 為何需要防火牆？ • Linux 防火牆 • Netfilter • Setting Netfilter Up • iptables

  3. 為何需要防火牆？ • 限制某些服務的存取來源 • 防止未經同意與不明的連線傳輸 • 例如 • 限制僅來自學校的IP位址可連到我的FTP站。 • 限制外人只能連到我電腦上的HTTP Server，但不能連到其他Port。

  4. Linux 防火牆 • Netfilter • Linux 核心的封包過濾架構 • 設定工具 • iptables (>= Linux 2.4) • ipchains (Linux 2.2) • ipfwadm (Linux 2.0)

  5. Linux 防火牆 • 其他作業系統的防火牆 • Windows • Internet Connection Firewall (ICF) (>= XPSP1) • BSD • OpenBSD PF (Packet Filter) (ported to FreeBSD) • IPFILTER (IPF) • IPFIREWALL (IPFW) (sponsored by FreeBSD)

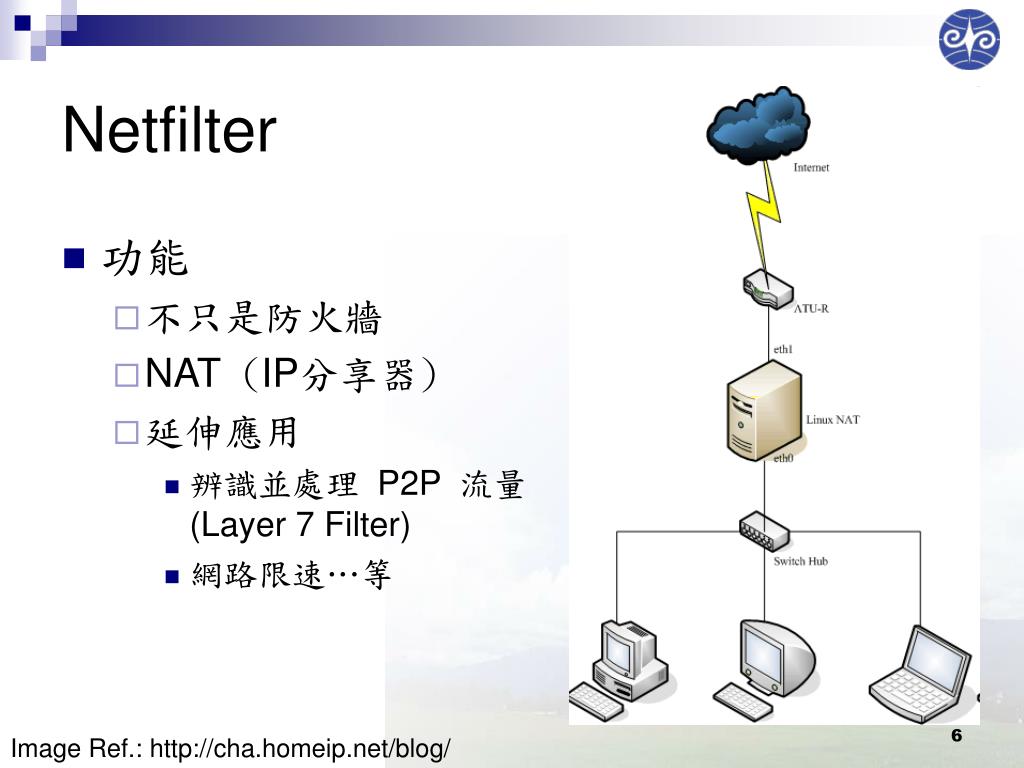

  6. Netfilter • 功能 • 不只是防火牆 • NAT (IP分享器) • 延伸應用 • 辨識並處理 P2P流量(Layer 7 Filter) • 網路限速…等 Image Ref.: http://cha.homeip.net/blog/

  7. Netfilter • Packet Flow

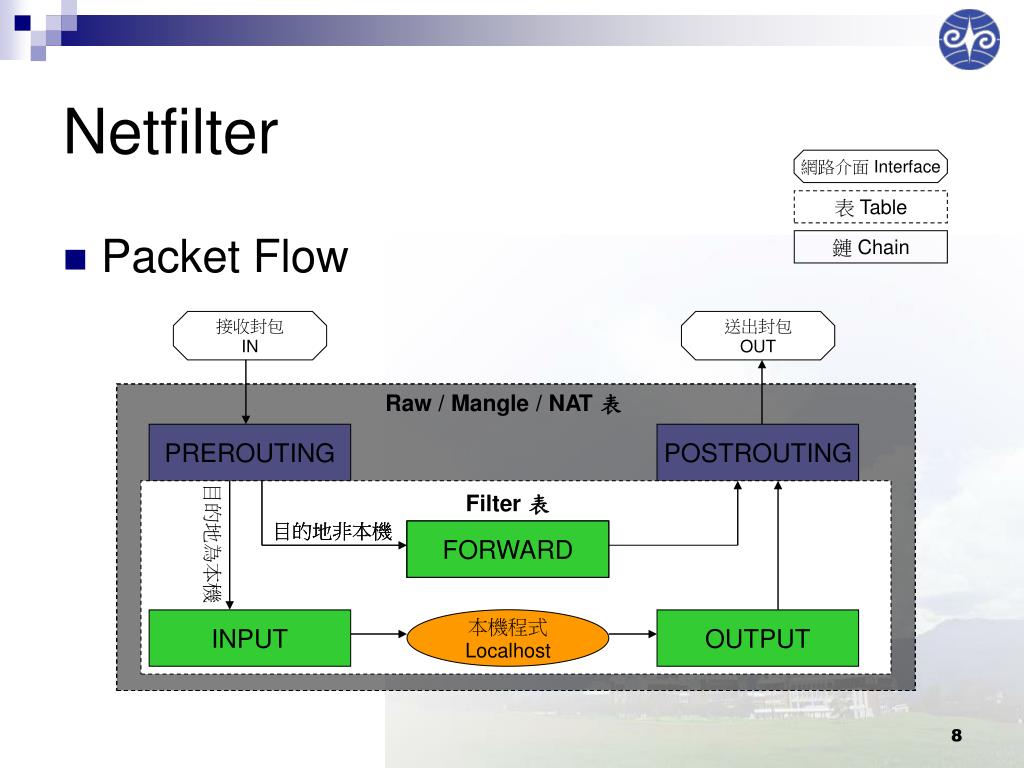

  8. Netfilter 網路介面 Interface 表 Table • Packet Flow 鏈 Chain 接收封包 IN 送出封包 OUT Raw / Mangle / NAT 表 PREROUTING POSTROUTING Filter 表 目的地非本機 目的地非本機 目的地非本機 FORWARD FORWARD FORWARD 目的地為本機 本機程式 Localhost INPUT OUTPUT

  9. Netfilter • Filter • INPUT: 管制連入本機的連線 • OUTPUT: 管制自本機連出的連線 • FORWARD: 管制連往他處的連線 • 僅適用於路由器(Router)功能起動時

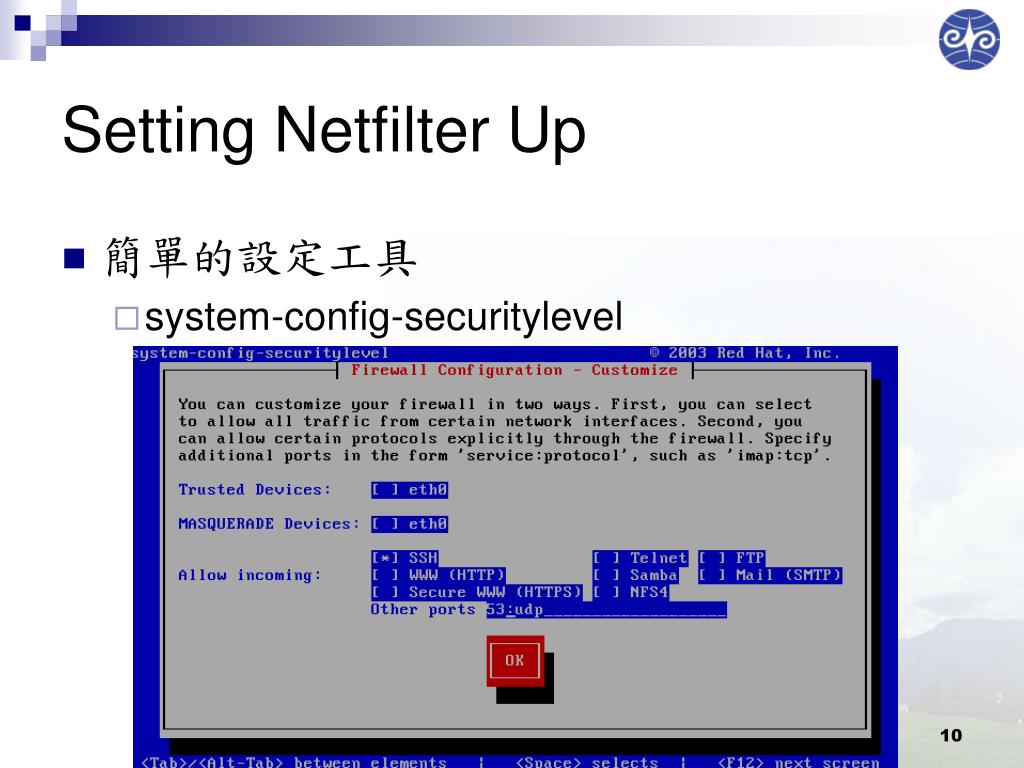

  10. Setting Netfilter Up • 簡單的設定工具 • system-config-securitylevel

  11. Setting Netfilter Up • 簡單的設定工具 • ufw (Uncomplicated Firewall) 簡化套件 • Firestarter 圖型防火牆設定套件

  12. Setting Netfilter Up 以上都是鄉民在用的工具。 專家只用：iptables

  13. iptables • 基本參數 • -t : 設定表格(預設為 “filter”) • -[A|D|F|I|P] <chain> • -A <chain> : 增加規則(rule) • -D <chain> <rulenum> : 刪除第<rulenum>條規則 • -F <chain> : 清除所有 <chain> 的規則 • -I <chain> <rulenum> : 在第<rulenum>條插入規則 • -P <chain> <target> : 設定該<chain>的預設規則 • target = ACCEPT, DROP …etc. • -j : 處理方式 (ACCEPT, DROP, REJECT…)

  14. iptables • 特徵參數 • -p : Layer 4 通訊協定 (tcp, udp…etc.) • -m : match extension • -s : 來源 IP 位址 (source) • --sport : 來源 Port 埠號 • -d : 目的 IP 位址 (destination) • --dport : 目的 Port 埠號

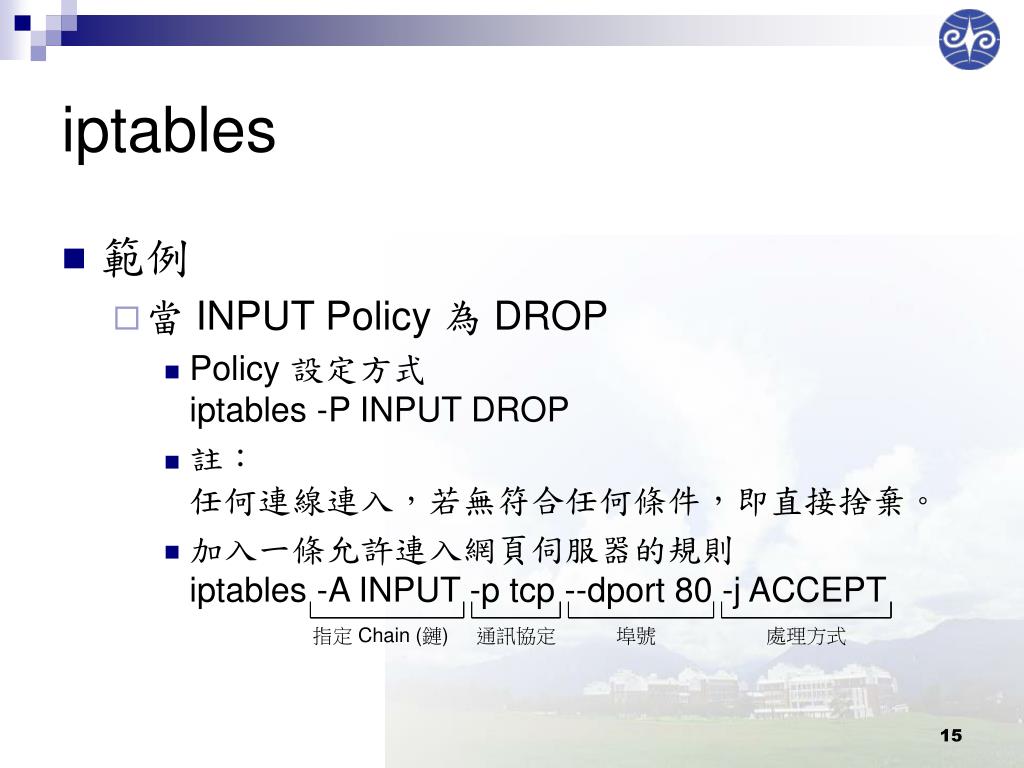

  15. iptables • 範例 • 當 INPUT Policy 為 DROP • Policy 設定方式iptables -P INPUT DROP • 註：任何連線連入，若無符合任何條件，即直接捨棄。 • 加入一條允許連入網頁伺服器的規則iptables -A INPUT -p tcp --dport 80 -j ACCEPT 指定 Chain (鏈) 通訊協定 埠號 處理方式

  16. iptables Rule 1Rule 2Rule 3…….……. Last Rule • 比對規則的順序(優先權) • Netfilter 將規則由上而下依序比對 • 越上面的規則，優先權越高 • 一旦該連線符合某規則，即停止比對 • 該規則以下的規則將不會影響該連線 • 善用 iptables -L 檢視現有規則 • 必要時加上 -n 參數將所有協定與位址以數字表示

  17. iptables • 實戰：CentOS 5.5 • 自創的 Chain: RH-Firewall-1-INPUT • 功能等同 INPUT • 註：自 Fedora 13 改回使用 INPUT • 設定檔 /etc/sysconfig/iptables • 起動/關閉/重新起動 iptables 規則 • /etc/init.d/iptables <start|stop|restart>

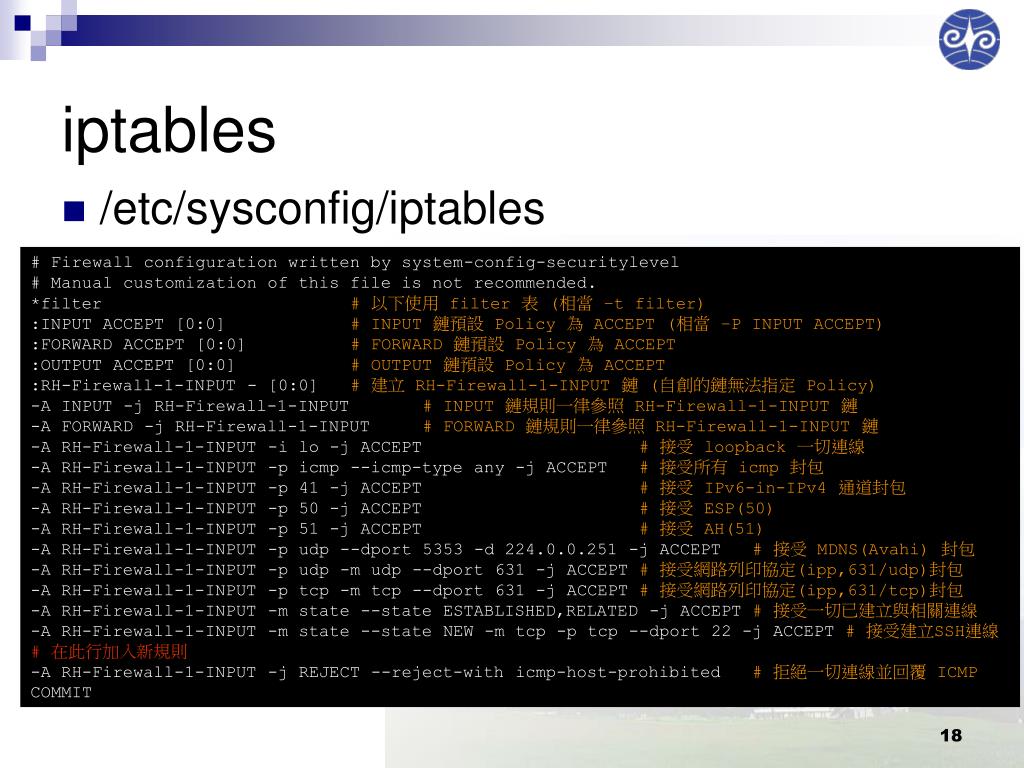

  18. iptables • /etc/sysconfig/iptables # Firewall configuration written by system-config-securitylevel # Manual customization of this file is not recommended. *filter # 以下使用 filter 表 (相當 –t filter) :INPUT ACCEPT [0:0] # INPUT 鏈預設 Policy 為 ACCEPT (相當 –P INPUT ACCEPT) :FORWARD ACCEPT [0:0] # FORWARD 鏈預設 Policy 為 ACCEPT :OUTPUT ACCEPT [0:0] # OUTPUT 鏈預設 Policy 為 ACCEPT :RH-Firewall-1-INPUT - [0:0] # 建立 RH-Firewall-1-INPUT 鏈 (自創的鏈無法指定 Policy) -A INPUT -j RH-Firewall-1-INPUT # INPUT 鏈規則一律參照 RH-Firewall-1-INPUT 鏈 -A FORWARD -j RH-Firewall-1-INPUT # FORWARD 鏈規則一律參照 RH-Firewall-1-INPUT 鏈 -A RH-Firewall-1-INPUT -i lo -j ACCEPT # 接受 loopback 一切連線 -A RH-Firewall-1-INPUT -p icmp --icmp-type any -j ACCEPT # 接受所有 icmp 封包 -A RH-Firewall-1-INPUT -p 41 -j ACCEPT # 接受 IPv6-in-IPv4 通道封包 -A RH-Firewall-1-INPUT -p 50 -j ACCEPT # 接受 ESP(50) -A RH-Firewall-1-INPUT -p 51 -j ACCEPT # 接受 AH(51) -A RH-Firewall-1-INPUT -p udp --dport 5353 -d 224.0.0.251 -j ACCEPT # 接受 MDNS(Avahi) 封包 -A RH-Firewall-1-INPUT -p udp -m udp --dport 631 -j ACCEPT # 接受網路列印協定(ipp,631/udp)封包 -A RH-Firewall-1-INPUT -p tcp -m tcp --dport 631 -j ACCEPT # 接受網路列印協定(ipp,631/tcp)封包 -A RH-Firewall-1-INPUT -m state --state ESTABLISHED,RELATED -j ACCEPT # 接受一切已建立與相關連線 -A RH-Firewall-1-INPUT -m state --state NEW -m tcp -p tcp --dport 22 -j ACCEPT # 接受建立SSH連線 # 在此行加入新規則 -A RH-Firewall-1-INPUT -j REJECT --reject-with icmp-host-prohibited # 拒絕一切連線並回覆 ICMP COMMIT

  19. iptables • Red Hat 系列的 -m state 哲學 • State 種類 • NEW, ESTABLISHED, RELATED, INVALID • TCP/Reliable Protocol State Transition • 逐條接受各種條件「建立」連線 (NEW) • 嗣後一切已建立(ESTABLISHED)/相關(RELATED)連線由一條規則同意接受-A RH-Firewall-1-INPUT -m state --state ESTABLISHED,RELATED -j ACCEPT • 優點：已建立連線的封包可不必在上述條件之後繼續 match

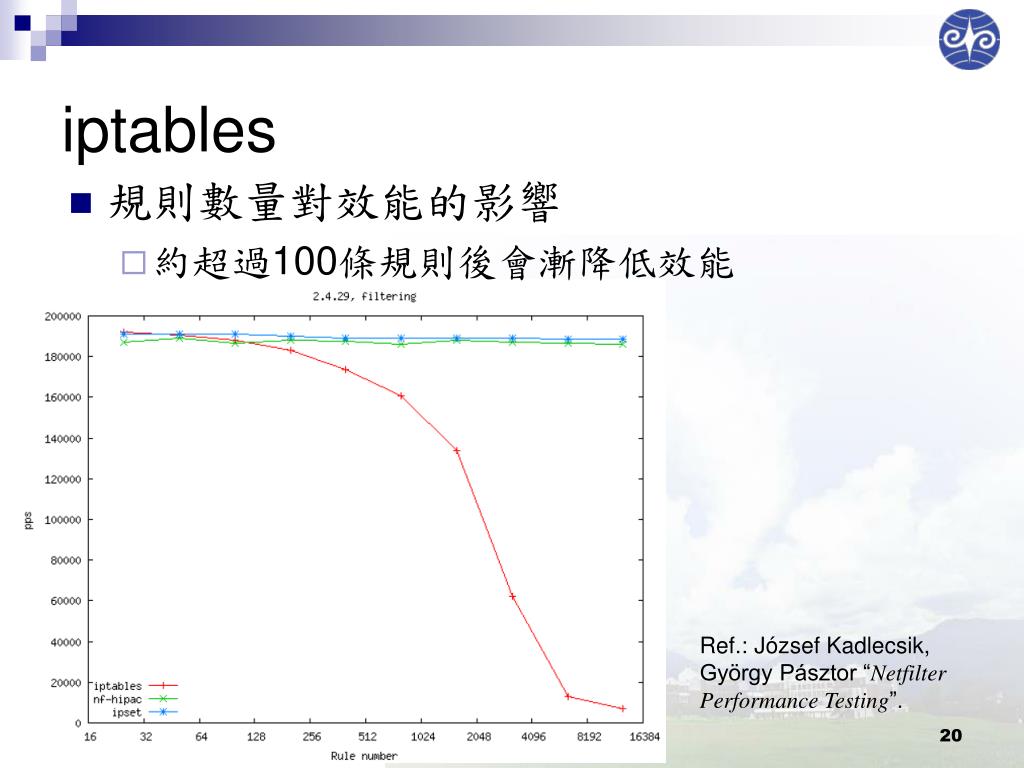

  20. iptables • 規則數量對效能的影響 • 約超過100條規則後會漸降低效能 Ref.: József Kadlecsik, György Pásztor “Netfilter Performance Testing”.

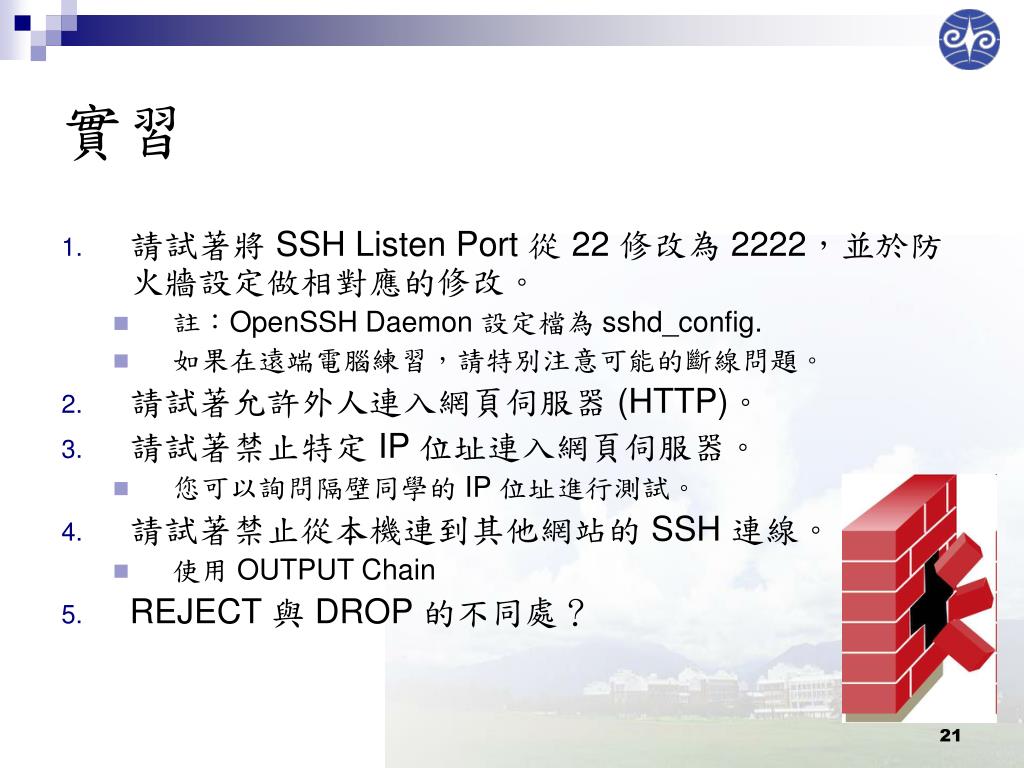

  21. 實習 • 請試著將 SSH Listen Port 從 22 修改為 2222，並於防火牆設定做相對應的修改。 • 註：OpenSSH Daemon 設定檔為 sshd_config. • 如果在遠端電腦練習，請特別注意可能的斷線問題。 • 請試著允許外人連入網頁伺服器 (HTTP)。 • 請試著禁止特定 IP 位址連入網頁伺服器。 • 您可以詢問隔壁同學的 IP 位址進行測試。 • 請試著禁止從本機連到其他網站的 SSH 連線。 • 使用 OUTPUT Chain • REJECT 與 DROP 的不同處？

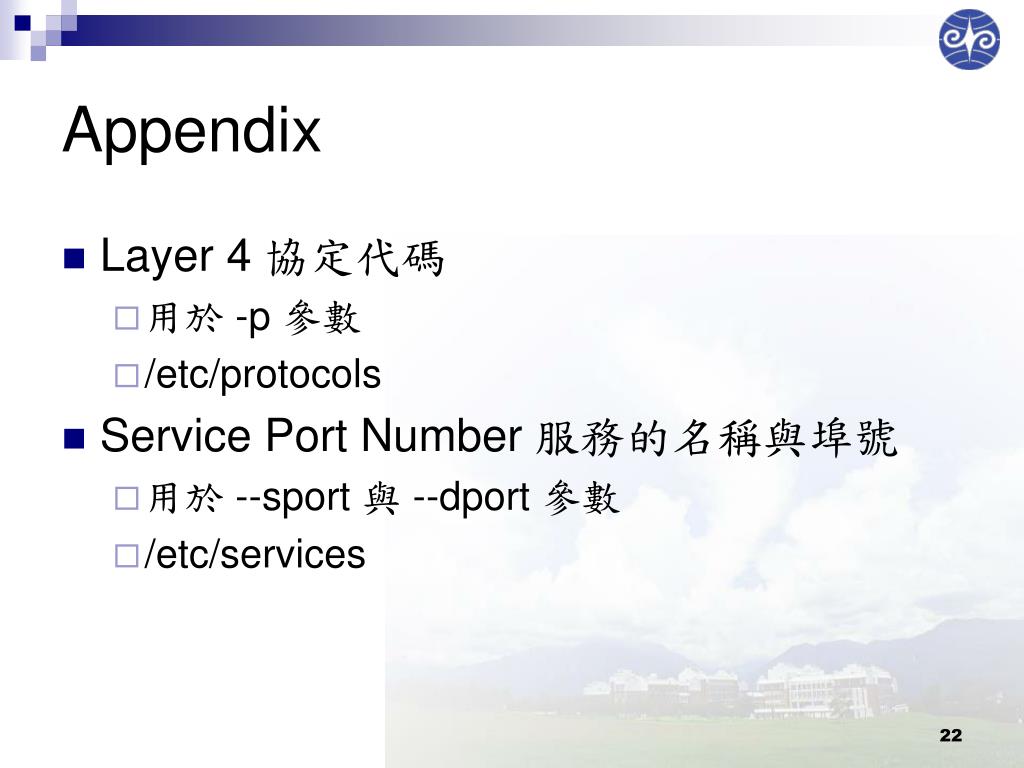

  22. Appendix • Layer 4 協定代碼 • 用於 -p 參數 • /etc/protocols • Service Port Number 服務的名稱與埠號 • 用於 --sport 與 --dport 參數 • /etc/services

  23. Reference • IPTABLES(8) • man -s 8 iptables • netfilter.org • 鳥哥的 Linux 私房菜 - Linux 防火牆與 NAT 主機 • 圖書館藏 • Linux iptables 速查手冊 = Linux iptables pocket reference / Gregor N. Purdy原著; 林長毅編譯, 歐萊禮, 2004. • Linux firewalls : attack detection and response with iptables, psad, and fwsnort / by Michael Rash

  24. 實習 (參考答案) • Press any key or remove the mask. • /etc/ssh/sshd_config: Port 2222iptables -A RH-Firewall-1-INPUT -m state --state NEW -m tcp -p tcp --dport 21 -j ACCEPT • iptables -A RH-Firewall-1-INPUT -m state --state NEW -m tcp -p tcp --dport 80 -j ACCEPT • iptables -A RH-Firewall-1-INPUT -m state --state NEW -m tcp -p tcp -s 10.10.39.161 --dport 80 -j REJECT • 10.10.39.161 為欲禁止的來源 IP 位址 • iptables -A OUTPUT -p tcp --dport 22 -j REJECT • REJECT 會回覆 ICMP，DROP 則會直接捨棄封包。
