  1. Υπολογιστική Όραση ΤΜΗΥΠ ΕΡΓΑΣΤΗΡΙΟ ΕΠΕΞΕΡΓΑΣΙΑΣ ΣΗΜΑΤΩΝ & ΤΗΛΕΠΙΚΟΙΝΩΝΙΩΝ

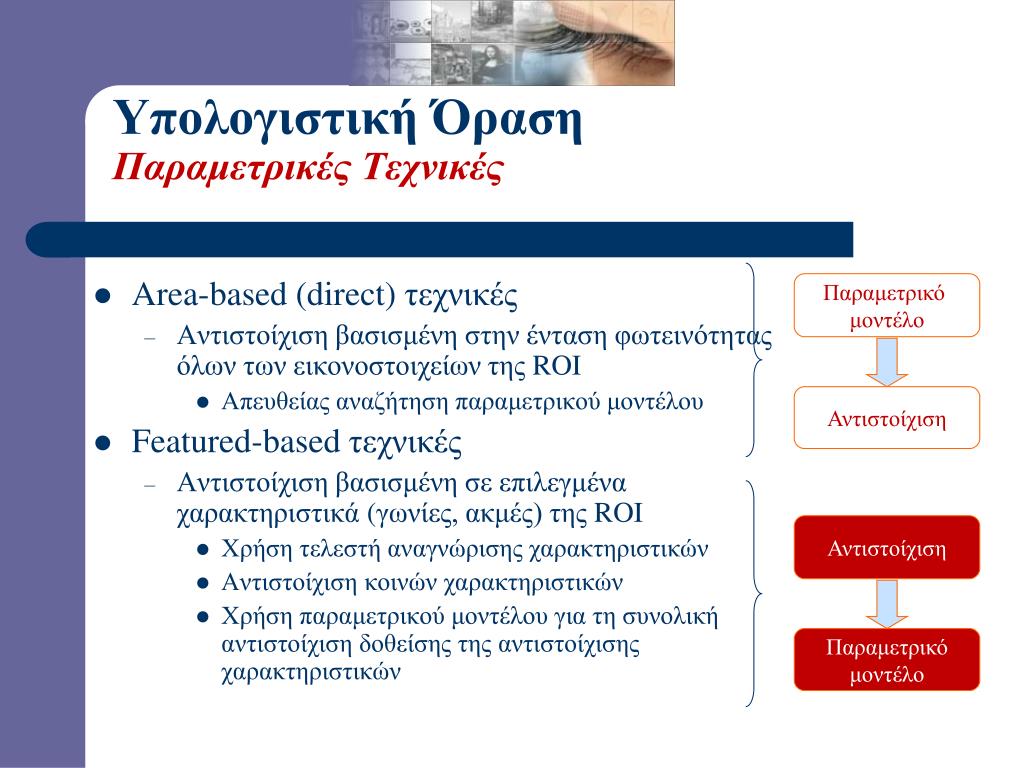

  2. ΥπολογιστικήΌραση Παραμετρικές Τεχνικές • Area-based (direct) τεχνικές • Αντιστοίχιση βασισμένη στην ένταση φωτεινότητας όλωντων εικονοστοιχείων της ROI • Απευθείας αναζήτηση παραμετρικού μοντέλου • Featured-based τεχνικές • Αντιστοίχιση βασισμένη σε επιλεγμένα χαρακτηριστικά (γωνίες, ακμές) της ROI • Χρήση τελεστή αναγνώρισης χαρακτηριστικών • Αντιστοίχιση κοινών χαρακτηριστικών • Χρήση παραμετρικού μοντέλου για τη συνολική αντιστοίχιση δοθείσης της αντιστοίχισης χαρακτηριστικών Παραμετρικό μοντέλο Αντιστοίχιση Αντιστοίχιση Παραμετρικόμοντέλο

  3. ΥπολογιστικήΌραση Area-based παραμετρικέςτεχνικές Παράδειγμα • Ορισμός παραμετρικού μοντέλου • Βάσει της φύσης και των απαι-τήσεων του προβλήματος • Ορισμός συνάρτησης κόστους • Βελτιστοποίηση συνάρτησης κόστους • Υπολογισμός των παραμέτρων που βελτιστοποιούν τη συνάρτηση κό-στους

  4. ΥπολογιστικήΌραση Τεχνικές Βελτιστοποίησης • Μέθοδοι πλήρους αναζήτησης (full search) • Αναλυτική αναζήτηση των Ν παραμέτρων στον Ν-Δ χώρο • (-) Υψηλό υπολογιστικό κόστος • (-) Πεπερασμένη ακρίβεια • (+) Αντιστάθμιση μεγάλων μετατοπίσεων • Μέθοδοι βασισμένες στην κλίση της έντασης των εικόνων (gradient-based) • (+) Μεγαλύτερη ακρίβεια (θεωρητικά ίση με το eps της μηχανής) • (+) Μικρό υπολογιστικό κόστος • (+) Δυνατότητα χρήσης επαναληπτικού σχήματος • εγκλωβισμός • (-) Αδυναμία διαχείρισης μεγάλων μετατοπίσεων • Χρήση πυραμιδικού σχήματος • Υβριδικές μέθοδοι

  5. ΥπολογιστικήΌραση Γενικό πρόβλημα Ευθυγράμμισης εικόνων • Ορισμός παραμετρικού μοντέλουW(x;p) • x=[x,y]t, p=[p1,p2,…,pn]t • Ορισμός μέτρου ομοιότητας μεταξύ: • εικόναςαναφοράς IR(reference image) και γεωμετρικά παραμορφωμένηςεικόναςIW (warped image) • Αντιστάθμιση φωτομετρικών παραμορφώσεων

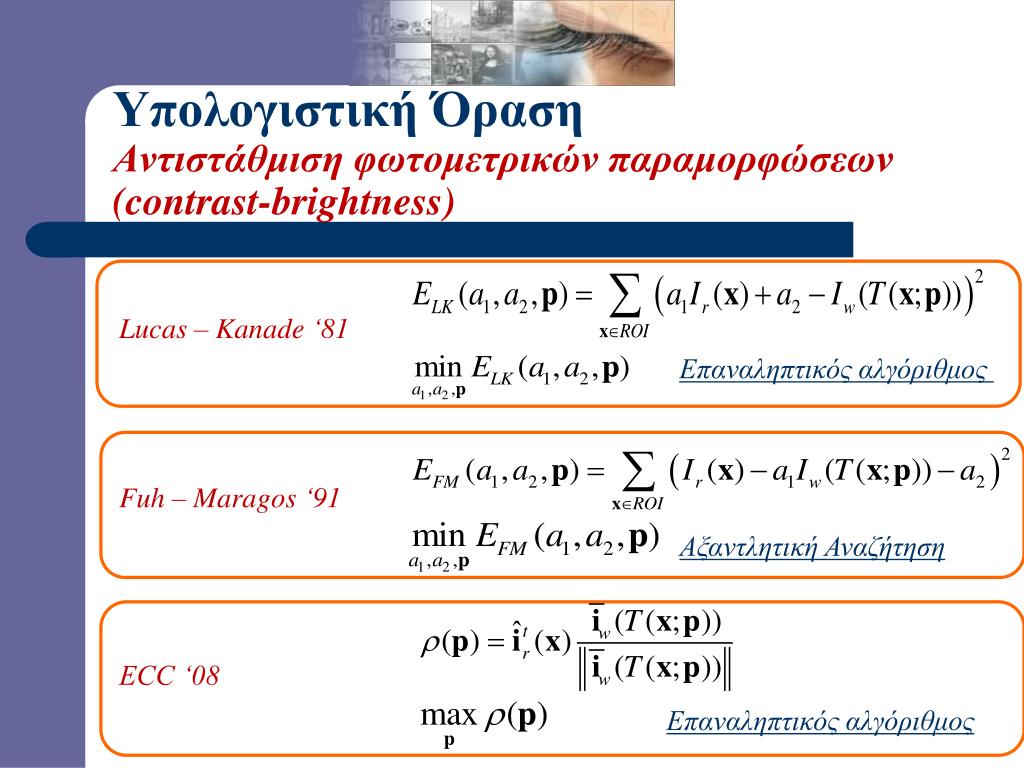

  6. ΥπολογιστικήΌραση Αντιστάθμιση φωτομετρικών παραμορφώσεων (contrast-brightness) Lucas – Kanade ‘81 Επαναληπτικός αλγόριθμος Fuh – Maragos ‘91 Αξαντλητική Αναζήτηση ECC ‘08 Επαναληπτικός αλγόριθμος

  7. ΥπολογιστικήΌραση Σχέση μεταξύ αλγορίθμων • Ελαχιστοποίηση ως προς τις φωτομετρικές παραμορφώσεις(separable variables) • LK: • FM: Μόνη περίπτωση ισοδυναμίας: Κανένα από τα δύο προβλήματα δεν είναι ισοδύναμο με το

  8. ΥπολογιστικήΌραση Αλγόριθμος ECC – Βασική ιδέα • Κανόνας ενημέρωσης: • Προσέγγιση • η Ιακωβιανή μήτρα του ως προς τις παραμέτρους • Ακολουθία υποδεέστερων μη γραμμικών προβλημάτων βελτιστοποίησης

  9. ΥπολογιστικήΌραση Υπολογισμός βέλτιστης λύσης ΘΕΩΡΗΜΑ • Η συνάρτηση μεγιστοποιείται για • Αν τότε το είναι ολικό μέγιστο για • όπου • Αν τότε το είναι το άκρο ενός διαστήματος και • το μπορεί να πάρει οποιαδήποτε τιμή ικανοποιεί τους • περιορισμούς

  10. ΥπολογιστικήΌραση Υπολογισμός βέλτιστης λύσης ΛΗΜΜΑ Μια ικανή συνθήκη για να ισχύουν οι περιορισμοί είναι: όπου ,

  11. ΥπολογιστικήΌραση Βήματα Αλγορίθμου FA-ECC • Αρχικοποίηση p0 • j=1 • Επαναληπτική διαδικασία • Υπολόγισε την εικόνα Iw(W(x;pj-1)) • Υπολόγισε την Ιακωβιανή μήτρα G(pj-1) • Υπολόγισε τη βέλτιστη λύση Δpjσύμφωνα με το θεώρημα και το λήμμα • Ενημέρωσε τις παραμέτρους pj=pj-1+Δpj • Αν ||Δpj||>ε, τότε j++ και πήγαινε στο 1. Διαφορετικά σταμάτα.

  12. ΥπολογιστικήΌραση Αντίστροφο πρόβλημα – Σύνθεση μετασχηματισμών • Αντίστροφο πρόβλημα [Hager-Belhumeur ’98] • Υπολόγισε πως πρέπει να μετασχηματίσεις την IRγια να αντιστοιχιστεί με την IW • Εφάρμοσε τον αντίστροφο μετασχηματισμό στην IW • Σύνθεση μετασχηματισμών [Shum-Szeliski ’00] • Κανόνας ενημέρωσης • W(x;pj)=W(x;pj-1)oW(x;Δpj) H Hessian μήτρατης βέλτιστης λύσηςγίνεται ανεξάρτητητων παραμέτρων H Ιακωβιανή του μετασχηματισμούγίνεται ανεξάρτητητων παραμέτρων

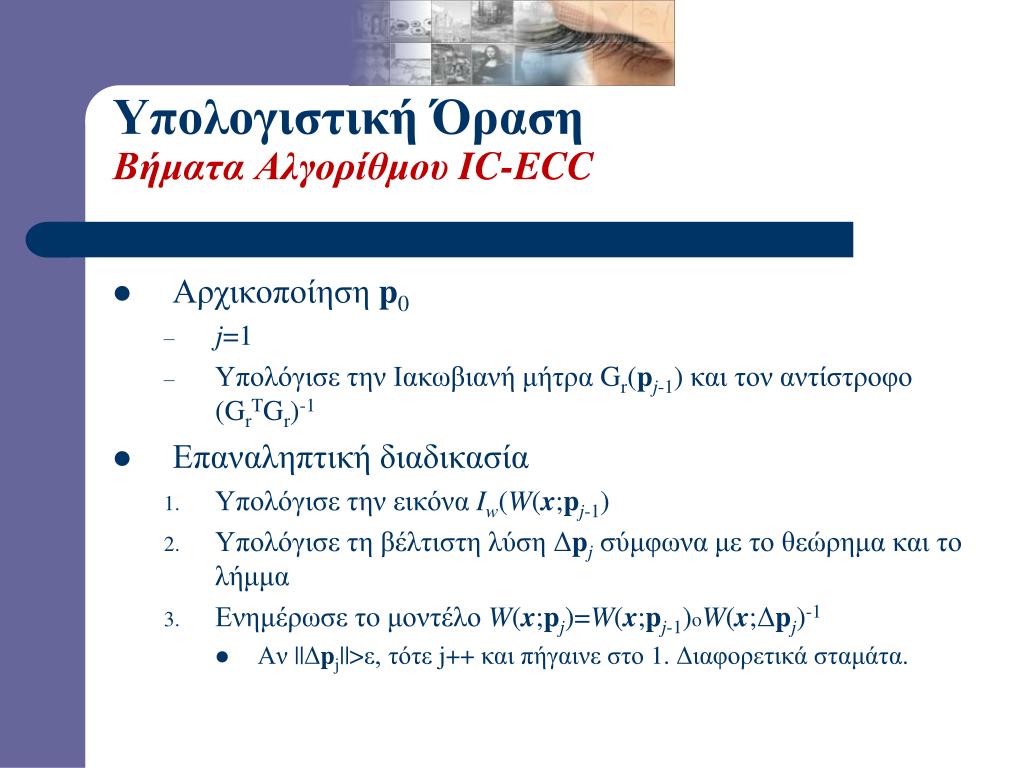

  13. ΥπολογιστικήΌραση Βήματα Αλγορίθμου IC-ECC • Αρχικοποίηση p0 • j=1 • Υπολόγισε την Ιακωβιανή μήτρα Gr(pj-1) και τον αντίστροφο (GrTGr)-1 • Επαναληπτική διαδικασία • Υπολόγισε την εικόνα Iw(W(x;pj-1) • Υπολόγισε τη βέλτιστη λύση Δpjσύμφωνα με το θεώρημα και το λήμμα • Ενημέρωσε τo μοντέλο W(x;pj)=W(x;pj-1)oW(x;Δpj)-1 • Αν ||Δpj||>ε, τότε j++ και πήγαινε στο 1. Διαφορετικά σταμάτα.

  14. ΥπολογιστικήΌραση Επαναληπτικοί Αλγόριθμοι-Σύγκριση

  15. ΥπολογιστικήΌραση Πειραματική Διαδικασία • Μετασχηματισμός Συγγένειας • Γραμμικός • Ιακωβιανή • Ανεξάρτητη από τις παραμέτρους • Μετασχηματισμός Προβολής • Μη-γραμμικός • P≠0 • Ιακωβιανή • Συνάρτηση των παραμέτρων

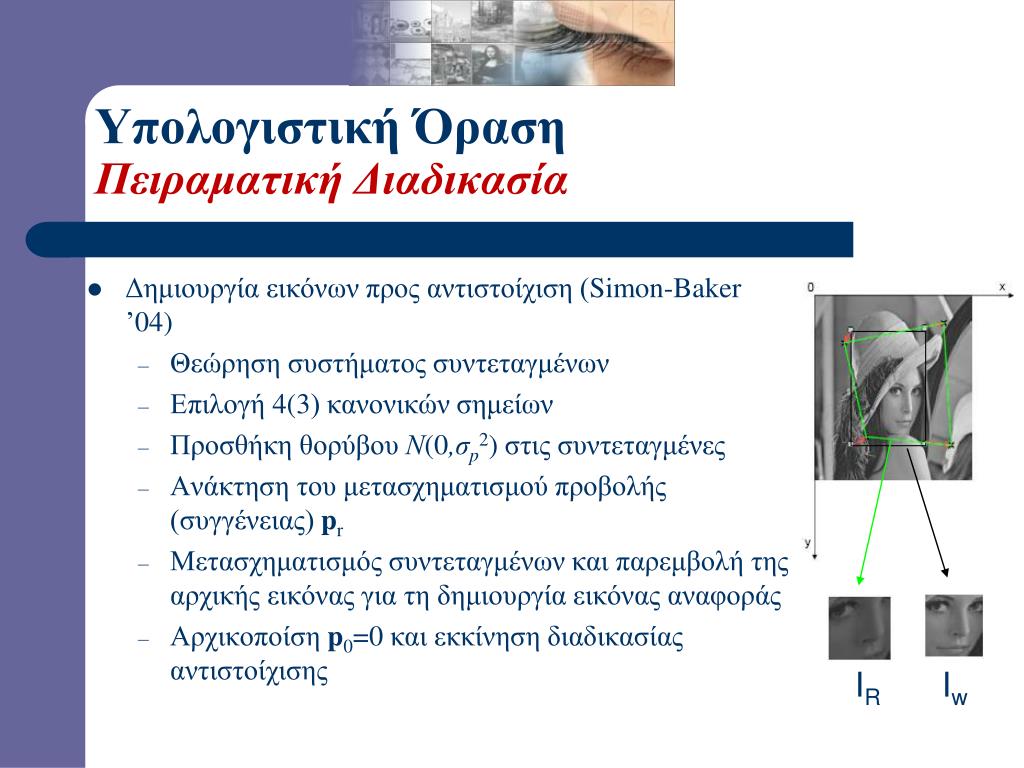

  16. ΥπολογιστικήΌραση Πειραματική Διαδικασία • Δημιουργία εικόνων προς αντιστοίχιση (Simon-Baker ’04) • Θεώρηση συστήματος συντεταγμένων • Επιλογή 4(3) κανονικών σημείων • Προσθήκη θορύβου Ν(0,σp2)στις συντεταγμένες • Ανάκτηση του μετασχηματισμού προβολής (συγγένειας) pr • Μετασχηματισμός συντεταγμένων και παρεμβολή της αρχικής εικόνας για τη δημιουργία εικόνας αναφοράς • Αρχικοποίση p0=0και εκκίνηση διαδικασίας αντιστοίχισης IR Iw

  17. ΥπολογιστικήΌραση Πειραματική αξιολόγηση αλγορίθμων • Σφάλμα αντιστοίχισης • C: σύνολο κανονικών σημείων • Κριτήριο σύγκλισης: • Μέτρα αξιολόγησης αλγορίθμων • Μέση τετραγωνική απόσταση MSD (μέση τιμή σφάλματος αντιστοίχισης) ως συνάρτηση του αριθμού επαναλήψεων • Πιθανότητα σύγκλισης (PoC) ως συνάρτηση της απόκλισης σp

  18. ΥπολογιστικήΌραση Αποτελέσματα προσομοίωσης • Χαρακτηριστικά • Μετασχηματισμός συγγένειας • Απουσία θορύβου • 5000 υλοποιήσεις • 15 επαναλήψεις • Σύγκριση αλγορίθμων • Γρηγορότερη σύγκλιση • Μεγαλύτερη πιθανότητα σύγκλισης

  19. ΥπολογιστικήΌραση Αποτελέσματα προσομοίωσης • Χαρακτηριστικά • Μετασχηματισμός συγγένειας • Απουσία θορύβου • 5000 υλοποιήσεις • 15 επαναλήψεις • Σύγκριση αλγορίθμων • Γρηγορότερη σύγκλιση • Μεγαλύτερη πιθανότητα σύγκλισης

  20. ΥπολογιστικήΌραση Αποτελέσματα προσομοίωσης • Χαρακτηριστικά • Μετασχηματισμός συγγένειας • Απουσία θορύβου • 5000 υλοποιήσεις • 15 επαναλήψεις • Σύγκριση αλγορίθμων • Γρηγορότερη σύγκλιση • Μεγαλύτερη πιθανότητα σύγκλισης

  21. ΥπολογιστικήΌραση Αποτελέσματα προσομοίωσης • Χαρακτηριστικά • Μετασχηματισμός συγγένειας • Απουσία θορύβου • 5000 υλοποιήσεις • 15 επαναλήψεις • Σύγκριση αλγορίθμων • Γρηγορότερη σύγκλιση • Μεγαλύτερη πιθανότητα σύγκλισης

  22. ΥπολογιστικήΌραση Αποτελέσματα προσομοίωσης • Χαρακτηριστικά • Μετασχηματισμός συγγένειας • Απουσία θορύβου • 5000 υλοποιήσεις • 15 επαναλήψεις • Σύγκριση αλγορίθμων • Γρηγορότερη σύγκλιση • Μεγαλύτερη πιθανότητα σύγκλισης

  23. ΥπολογιστικήΌραση Αποτελέσματα προσομοίωσης • Χαρακτηριστικά • Μετασχηματισμός προβολής • Απουσία θορύβου • 5000 υλοποιήσεις • 15 επαναλήψεις • Σύγκριση αλγορίθμων • Γρηγορότερη σύγκλιση • Μεγαλύτερη πιθανότητα σύγκλισης

  24. ΥπολογιστικήΌραση Αποτελέσματα προσομοίωσης • Χαρακτηριστικά • Μετασχηματισμός προβολής • Απουσία θορύβου • 5000 υλοποιήσεις • 15 επαναλήψεις • Σύγκριση αλγορίθμων • Γρηγορότερη σύγκλιση • Μεγαλύτερη πιθανότητα σύγκλισης

  25. ΥπολογιστικήΌραση Αποτελέσματα προσομοίωσης • Χαρακτηριστικά • Μετασχηματισμός προβολής • Απουσία θορύβου • 5000 υλοποιήσεις • 15 επαναλήψεις • Σύγκριση αλγορίθμων • Γρηγορότερη σύγκλιση • Μεγαλύτερη πιθανότητα σύγκλισης

  26. ΥπολογιστικήΌραση Αποτελέσματα προσομοίωσης • Χαρακτηριστικά • Μετασχηματισμός προβολής • Απουσία θορύβου • 5000 υλοποιήσεις • 15 επαναλήψεις • Σύγκριση αλγορίθμων • Γρηγορότερη σύγκλιση • Μεγαλύτερη πιθανότητα σύγκλισης

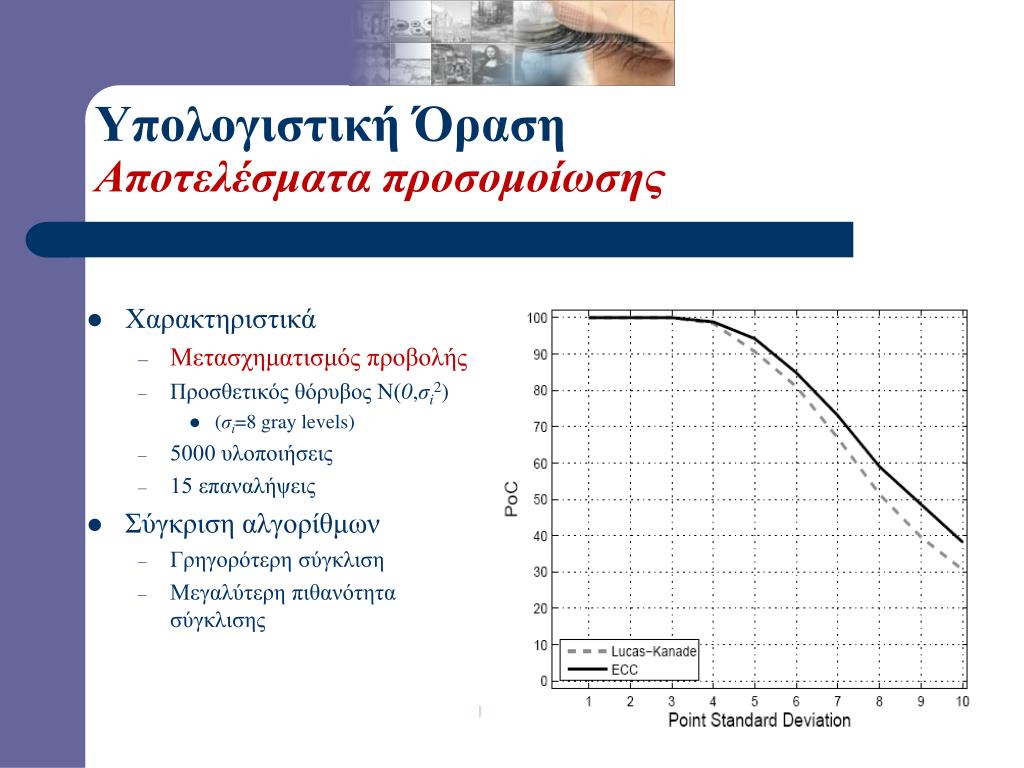

  27. ΥπολογιστικήΌραση Αποτελέσματα προσομοίωσης • Χαρακτηριστικά • Μετασχηματισμός προβολής • Απουσία θορύβου • 5000 υλοποιήσεις • 15 επαναλήψεις • Σύγκριση αλγορίθμων • Γρηγορότερη σύγκλιση • Μεγαλύτερη πιθανότητα σύγκλισης

  28. ΥπολογιστικήΌραση Αποτελέσματα προσομοίωσης • Χαρακτηριστικά • Μετασχηματισμός συγγένειας • Προσθετικός θόρυβος Ν(0,σi2) • (σi=8 gray levels) • 5000 υλοποιήσεις • 15 επαναλήψεις • Σύγκριση αλγορίθμων • Γρηγορότερη σύγκλιση • Μεγαλύτερη πιθανότητα σύγκλισης

  29. ΥπολογιστικήΌραση Αποτελέσματα προσομοίωσης • Χαρακτηριστικά • Μετασχηματισμός συγγένειας • Προσθετικός θόρυβος Ν(0,σi2) • (σi=8 gray levels) • 5000 υλοποιήσεις • 15 επαναλήψεις • Σύγκριση αλγορίθμων • Γρηγορότερη σύγκλιση • Μεγαλύτερη πιθανότητα σύγκλισης

  30. ΥπολογιστικήΌραση Αποτελέσματα προσομοίωσης • Χαρακτηριστικά • Μετασχηματισμός συγγένειας • Προσθετικός θόρυβος Ν(0,σi2) • (σi=8 gray levels) • 5000 υλοποιήσεις • 15 επαναλήψεις • Σύγκριση αλγορίθμων • Γρηγορότερη σύγκλιση • Μεγαλύτερη πιθανότητα σύγκλισης

  31. ΥπολογιστικήΌραση Αποτελέσματα προσομοίωσης • Χαρακτηριστικά • Μετασχηματισμός συγγένειας • Προσθετικός θόρυβος Ν(0,σi2) • (σi=8 gray levels) • 5000 υλοποιήσεις • 15 επαναλήψεις • Σύγκριση αλγορίθμων • Γρηγορότερη σύγκλιση • Μεγαλύτερη πιθανότητα σύγκλισης

  32. ΥπολογιστικήΌραση Αποτελέσματα προσομοίωσης • Χαρακτηριστικά • Μετασχηματισμός συγγένειας • Προσθετικός θόρυβος Ν(0,σi2) • (σi=8 gray levels) • 5000 υλοποιήσεις • 15 επαναλήψεις • Σύγκριση αλγορίθμων • Γρηγορότερη σύγκλιση • Μεγαλύτερη πιθανότητα σύγκλισης

  33. ΥπολογιστικήΌραση Αποτελέσματα προσομοίωσης • Χαρακτηριστικά • Μετασχηματισμός προβολής • Προσθετικός θόρυβος Ν(0,σi2) • (σi=8 gray levels) • 5000 υλοποιήσεις • 15 επαναλήψεις • Σύγκριση αλγορίθμων • Γρηγορότερη σύγκλιση • Μεγαλύτερη πιθανότητα σύγκλισης

  34. ΥπολογιστικήΌραση Αποτελέσματα προσομοίωσης • Χαρακτηριστικά • Μετασχηματισμός προβολής • Προσθετικός θόρυβος Ν(0,σi2) • (σi=8 gray levels) • 5000 υλοποιήσεις • 15 επαναλήψεις • Σύγκριση αλγορίθμων • Γρηγορότερη σύγκλιση • Μεγαλύτερη πιθανότητα σύγκλισης

  35. ΥπολογιστικήΌραση Αποτελέσματα προσομοίωσης • Χαρακτηριστικά • Μετασχηματισμός προβολής • Προσθετικός θόρυβος Ν(0,σi2) • (σi=8 gray levels) • 5000 υλοποιήσεις • 15 επαναλήψεις • Σύγκριση αλγορίθμων • Γρηγορότερη σύγκλιση • Μεγαλύτερη πιθανότητα σύγκλισης

  36. ΥπολογιστικήΌραση Αποτελέσματα προσομοίωσης • Χαρακτηριστικά • Μετασχηματισμός προβολής • Προσθετικός θόρυβος Ν(0,σi2) • (σi=8 gray levels) • 5000 υλοποιήσεις • 15 επαναλήψεις • Σύγκριση αλγορίθμων • Γρηγορότερη σύγκλιση • Μεγαλύτερη πιθανότητα σύγκλισης

  37. ΥπολογιστικήΌραση Αποτελέσματα προσομοίωσης • Χαρακτηριστικά • Μετασχηματισμός προβολής • Προσθετικός θόρυβος Ν(0,σi2) • (σi=8 gray levels) • 5000 υλοποιήσεις • 15 επαναλήψεις • Σύγκριση αλγορίθμων • Γρηγορότερη σύγκλιση • Μεγαλύτερη πιθανότητα σύγκλισης

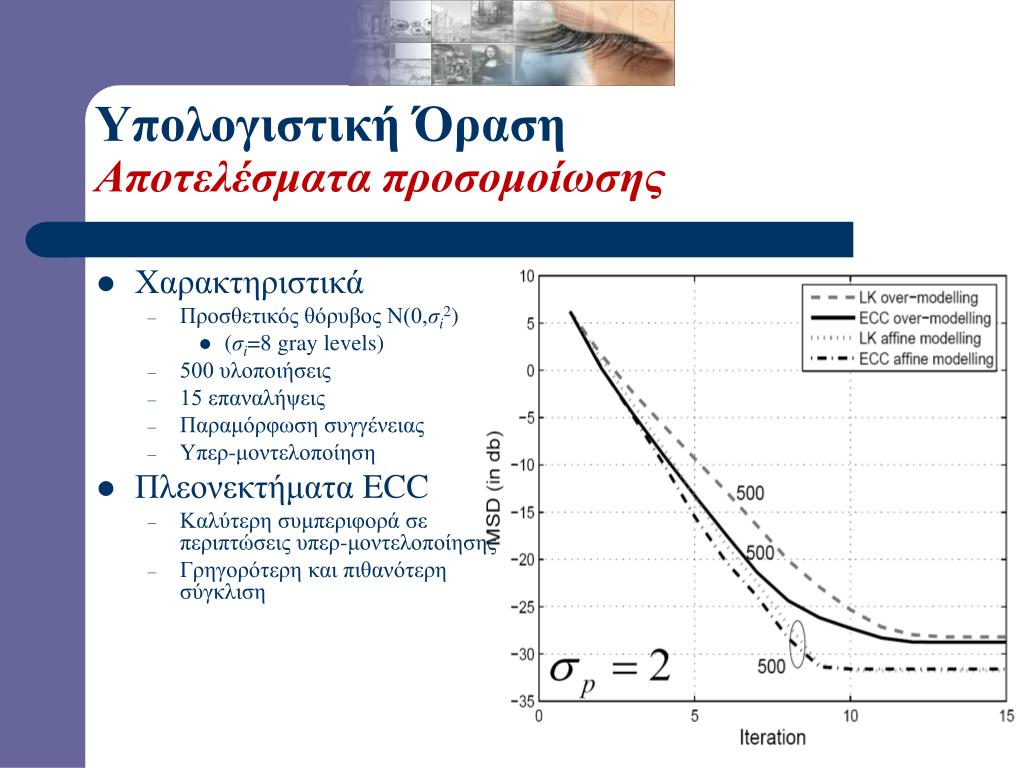

  38. ΥπολογιστικήΌραση Αποτελέσματα προσομοίωσης • Χαρακτηριστικά • Προσθετικός θόρυβος Ν(0,σi2) • (σi=8 gray levels) • 500 υλοποιήσεις • 15 επαναλήψεις • Παραμόρφωση συγγένειας • Υπερ-μοντελοποίηση • Πλεονεκτήματα ECC • Καλύτερη συμπεριφορά σε περιπτώσεις υπερ-μοντελοποίησης • Γρηγορότερη και πιθανότερη σύγκλιση

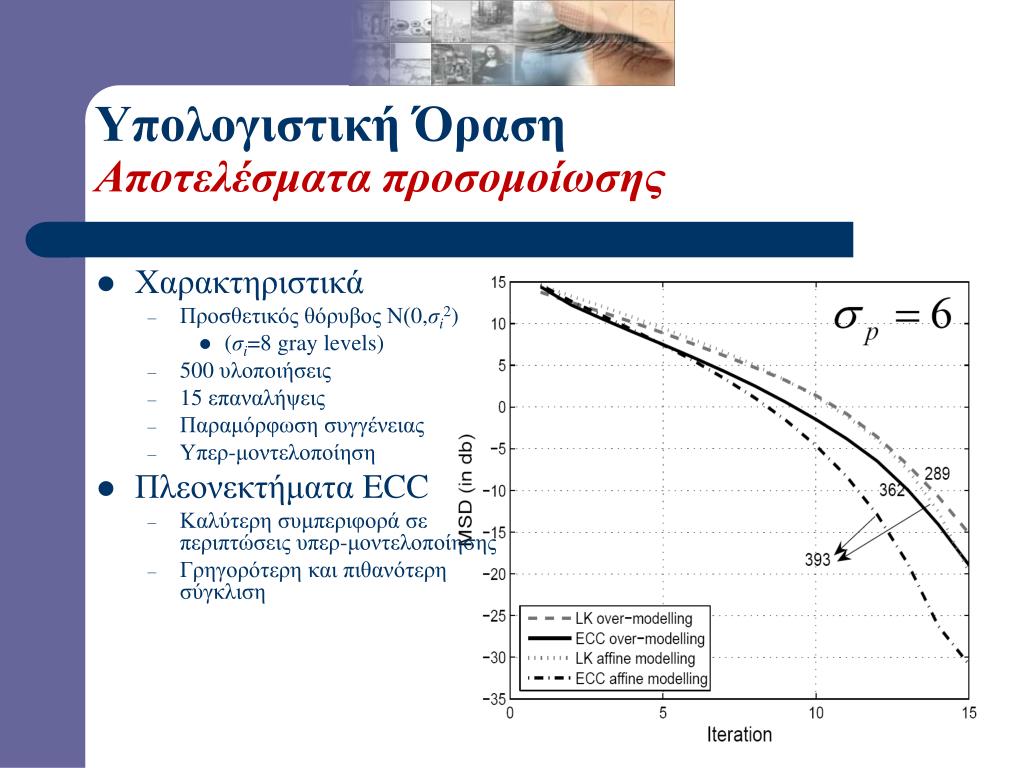

  39. ΥπολογιστικήΌραση Αποτελέσματα προσομοίωσης • Χαρακτηριστικά • Προσθετικός θόρυβος Ν(0,σi2) • (σi=8 gray levels) • 500 υλοποιήσεις • 15 επαναλήψεις • Παραμόρφωση συγγένειας • Υπερ-μοντελοποίηση • Πλεονεκτήματα ECC • Καλύτερη συμπεριφορά σε περιπτώσεις υπερ-μοντελοποίησης • Γρηγορότερη και πιθανότερη σύγκλιση

  40. ΥπολογιστικήΌραση Αποτελέσματα προσομοίωσης • Χαρακτηριστικά • Προσθετικός θόρυβος Ν(0,σi2) • (σi=8 gray levels) • 500 υλοποιήσεις • 15 επαναλήψεις • Παραμόρφωση συγγένειας • Υπερ-μοντελοποίηση • Πλεονεκτήματα ECC • Καλύτερη συμπεριφορά σε περιπτώσεις υπερ-μοντελοποίησης • Γρηγορότερη και πιθανότερη σύγκλιση

  41. ΥπολογιστικήΌραση Αποτελέσματα προσομοίωσης • Χαρακτηριστικά • Προσθετικός θόρυβος Ν(0,σi2) • (σi=8 gray levels) • 500 υλοποιήσεις • 15 επαναλήψεις • Παραμόρφωση συγγένειας • Υπερ-μοντελοποίηση • Πλεονεκτήματα ECC • Καλύτερη συμπεριφορά σε περιπτώσεις υπερ-μοντελοποίησης • Γρηγορότερη και πιθανότερη σύγκλιση

  42. ΥπολογιστικήΌραση Αποτελέσματα προσομοίωσης • Χαρακτηριστικά • Προσθετικός θόρυβος Ν(0,σi2) • (σi=8 gray levels) • 500 υλοποιήσεις • 15 επαναλήψεις • Παραμόρφωση συγγένειας • Υπερ-μοντελοποίηση • Πλεονεκτήματα ECC • Καλύτερη συμπεριφορά σε περιπτώσεις υπερ-μοντελοποίησης • Γρηγορότερη και πιθανότερη σύγκλιση

  43. ΥπολογιστικήΌραση Φωτομετρικές Παραμορφώσεις-Προσομοίωση • Μετασχηματισμός προβολής • Φωτομετρική παραμόρφωση: • Γραμμική (γ=1) • Μη – γραμμική • Προσθήκη θορύβου Ν(0,σi2)

  44. γ=1, σi=12, α1=0,75 • ΥπολογιστικήΌραση Φωτομετρικές Παραμορφώσεις-Προσομοίωση Παραμόρφωση εικόνας αναφοράς Παραμόρφωση εικόνας μετασχηματισμού

  45. γ=0.9, σi=12, α1=0,75 • ΥπολογιστικήΌραση Φωτομετρικές Παραμορφώσεις-Προσομοίωση Παραμόρφωση εικόνας αναφοράς Παραμόρφωση εικόνας μετασχηματισμού

  46. Solid: γ=1, σi=8, α1=1 • ΥπολογιστικήΌραση Φωτομετρικές Παραμορφώσεις-Προσομοίωση Dashed:γ=1, σi=12, α1=1.5 Παραμόρφωση εικόνας αναφοράς Παραμόρφωση εικόνας μετασχηματισμού

  47. Solid: γ=0.9, σi=8, α1=1 • ΥπολογιστικήΌραση Φωτομετρικές Παραμορφώσεις-Προσομοίωση Dashed:γ=0.9, σi=12, α1=1.5 Παραμόρφωση εικόνας αναφοράς Παραμόρφωση εικόνας μετασχηματισμού

  48. ΥπολογιστικήΌραση Συμπεράσματα • Σύγκριση FA-ECC και FA-LK • Μεγαλύτερη πιθανότητα σύγκλισης • Σύγκλιση σε χαμηλότερο επίπεδο • Αρκετά μεγαλύτερη ακρίβεια • Ίδιο υπολογιστικό κόστος • Καλύτερη συμπεριφορά σε περιπτώσεις υπερ-μοντελοποίησης • Ποιο ανθεκτικός σε μη γραμμικές φωτομετρικές παραμορφώσεις • Σύγκριση IC-ECC και SIC • Σχετικά παρόμοια ακρίβεια λύσης και πιθανότητα σύγκλισης • Σχετικά μικρότερο υπολογιστικό κόστος • Δεν απαιτείται η εκτίμηση φωτομετρικών παραμέτρων • Παρόμοια ευαισθησία στο θόρυβο
