硬盘数据安全和数据恢复

1. 硬盘数据安全和数据恢复 如何寻找到数据

2. 硬盘启动时首先由BIOS读入MBR的内容，以确定各个逻辑驱动器及其起始参数，然后调入活动分区的DBR，将控制权交给DBR，由DBR来引导系统。系统文件调入后，计算机系统就完全处于操作系统的控制下，尤其是windows xp,对系统资源统一调配，在它们的控制下，要想绕过它们直接访问硬件，几乎是不可能的，这与windows 95/98/me有着本质的区别。 此外，DBR中除了引导程序部分，还有一个很重要的BPB表，操作系统依靠BPB表中记录的一些系统参数来管理文件系统。 由MBR（包括虚拟MBR，不再强调说明）至DBR的交接如上面所说，DBR中记录着保留扇区、FAT和FDT，由这些参数就可以确定各个区的入口。在FDT中，记录着根目录下文件或子目录的参数，根据这些参数，可确定文件或目录在DATA中的首簇和FAT中簇链的起始点，然后由FAT中的簇链来跟踪文件或子目录在DATA区中的位置，直至文件或目录结束，从而找到整个文件或目录在磁盘上的存储情况。其中，文件在FAT中的登记既有从前至后，也有从后转至前，以及交叉记录等情况，这和系统在写入文件时找到空闲簇的顺序有关。 在实际使用中，系统就是这样来管理文件和目录。DATA区是一个很特殊的区域，它只有起始点和结束点，区域本身和文件或目录却没有任何关系。它只是记录数据，至于这些数据之间的关系，由FDT和FAT来解释。所以，FDT和FAT对DATA非常重要。如果FDT和FAT遭到破坏，就无法解释DATA区域中数据的实际含义。至于如何解释它们，这正是文件系统的职责。 这一节课将从MBR开始，详细介绍如何经过DBR、FDT、FAT，最后寻找到一个具体的文件在DATA中的位置。

3. 逻辑磁盘中系统对文件的管理链 确定首簇位置和FAT中簇链起点 MBR DBR 保留扇区 FAT1 FAT2 FDT DATA 剩余扇区 定位起始扇区 利用WinHex寻找硬盘数据

4. 利用WinHex寻找硬盘数据

5. WinHex简介 WinHex是目前使用最多的一款工具软件之一。该软件是Windows下的十六进制(hex)编辑软件。该软件功能非常强大，有着完善的分区管理功能和文件管理功能，能自动分析分区链和文件簇链，并能以不同的方式进行不同程度的备份，直到克隆整个硬盘。作为一款编辑软件，具有所有编辑软件具有的通用功能，如查找、替换等，同时，它与一般的文本编辑软件又有着本质区别。它能够完整地显示和编辑任何一种文件类型的二进制内容（用十六进制方式显示），其磁盘编辑器可以编辑物理磁盘或逻辑磁盘的任一扇区，内存编辑器可以直接编辑内存！ WinHex主界面 打开一个物理硬盘后，软件的显示如上图所示。最上面的是菜单栏和工具栏，下面最大的窗口是工作区，磁盘内容以十六进制方式进行显示，并在右边显示相应的ASCII码，当然也可以只显示十六进制或只显示ASCII码。

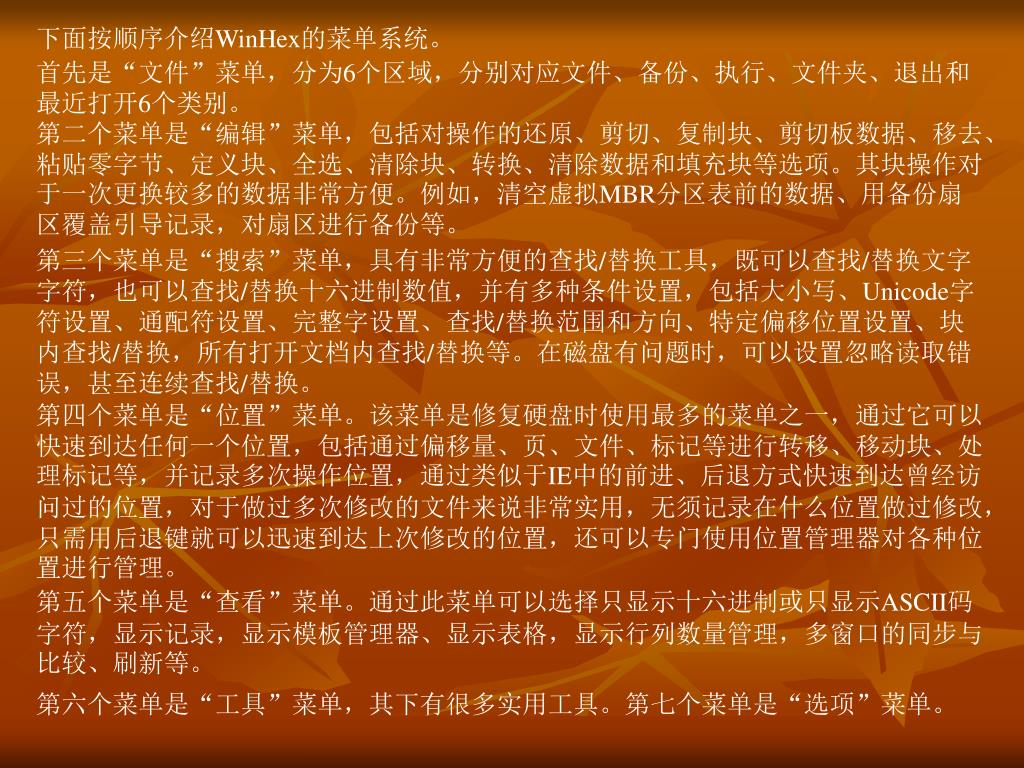

6. 下面按顺序介绍WinHex的菜单系统。 首先是“文件”菜单，分为6个区域，分别对应文件、备份、执行、文件夹、退出和最近打开6个类别。 第二个菜单是“编辑”菜单，包括对操作的还原、剪切、复制块、剪切板数据、移去、粘贴零字节、定义块、全选、清除块、转换、清除数据和填充块等选项。其块操作对于一次更换较多的数据非常方便。例如，清空虚拟MBR分区表前的数据、用备份扇区覆盖引导记录，对扇区进行备份等。 第三个菜单是“搜索”菜单，具有非常方便的查找/替换工具，既可以查找/替换文字字符，也可以查找/替换十六进制数值，并有多种条件设置，包括大小写、Unicode字符设置、通配符设置、完整字设置、查找/替换范围和方向、特定偏移位置设置、块内查找/替换，所有打开文档内查找/替换等。在磁盘有问题时，可以设置忽略读取错误，甚至连续查找/替换。 第四个菜单是“位置”菜单。该菜单是修复硬盘时使用最多的菜单之一，通过它可以快速到达任何一个位置，包括通过偏移量、页、文件、标记等进行转移、移动块、处理标记等，并记录多次操作位置，通过类似于IE中的前进、后退方式快速到达曾经访问过的位置，对于做过多次修改的文件来说非常实用，无须记录在什么位置做过修改，只需用后退键就可以迅速到达上次修改的位置，还可以专门使用位置管理器对各种位置进行管理。 第五个菜单是“查看”菜单。通过此菜单可以选择只显示十六进制或只显示ASCII码字符，显示记录，显示模板管理器、显示表格，显示行列数量管理，多窗口的同步与比较、刷新等。 第六个菜单是“工具”菜单，其下有很多实用工具。第七个菜单是“选项”菜单。

7. WinHex的菜单 文件菜单 编辑菜单 搜索菜单 位置菜单

8. WinHex的菜单 工具菜单 查看菜单 搜索菜单 位置菜单

9. WinHex主界面右边是“详细资源面板”，分为5个部份：状态、容量、当前的位置、窗口情况和剪贴板情况。状态包括：当前资料属主（硬盘1），状态（“原始的”，如果对内容进行过修改，这里就会显示“被修改”），还原层次（0），相反的还原（由“n/a””键盘输入“）；容量包括：全部容量，柱面数，磁头数，每一磁道的扇区数；当前位置包括：柱面号/磁头号/扇区号，当前位置之前的分区数，有关的扇区号；窗口情况包括当前窗口号、窗口数、模式、字符集设置、偏移量、每一页的字节数；剪贴板情况包括剪贴板状态、临时文件夹可用大小。这些参数对于把握整个硬盘的情况非常有帮助，其属性值随打开内容的不同而变化。WinHex主界面右边是“详细资源面板”，分为5个部份：状态、容量、当前的位置、窗口情况和剪贴板情况。状态包括：当前资料属主（硬盘1），状态（“原始的”，如果对内容进行过修改，这里就会显示“被修改”），还原层次（0），相反的还原（由“n/a””键盘输入“）；容量包括：全部容量，柱面数，磁头数，每一磁道的扇区数；当前位置包括：柱面号/磁头号/扇区号，当前位置之前的分区数，有关的扇区号；窗口情况包括当前窗口号、窗口数、模式、字符集设置、偏移量、每一页的字节数；剪贴板情况包括剪贴板状态、临时文件夹可用大小。这些参数对于把握整个硬盘的情况非常有帮助，其属性值随打开内容的不同而变化。 WinHex主界面编辑窗口右上角的”存取“功能菜单，是恢复分区的最好工具。它把每一个分区按照顺序排成一串，如果分区表（MBR和虚拟MBR）有问题，该处就只能显示出现问题之前的分区情况，而且通过这个菜单可以直接查看分区文件系统类型，打开各个分区，直接转移到各个分区的分区表、启动扇区等。并都有相应模板，可以非常直观地显示分区和启动扇区参数，并可直接在模板上修改，创建备份。

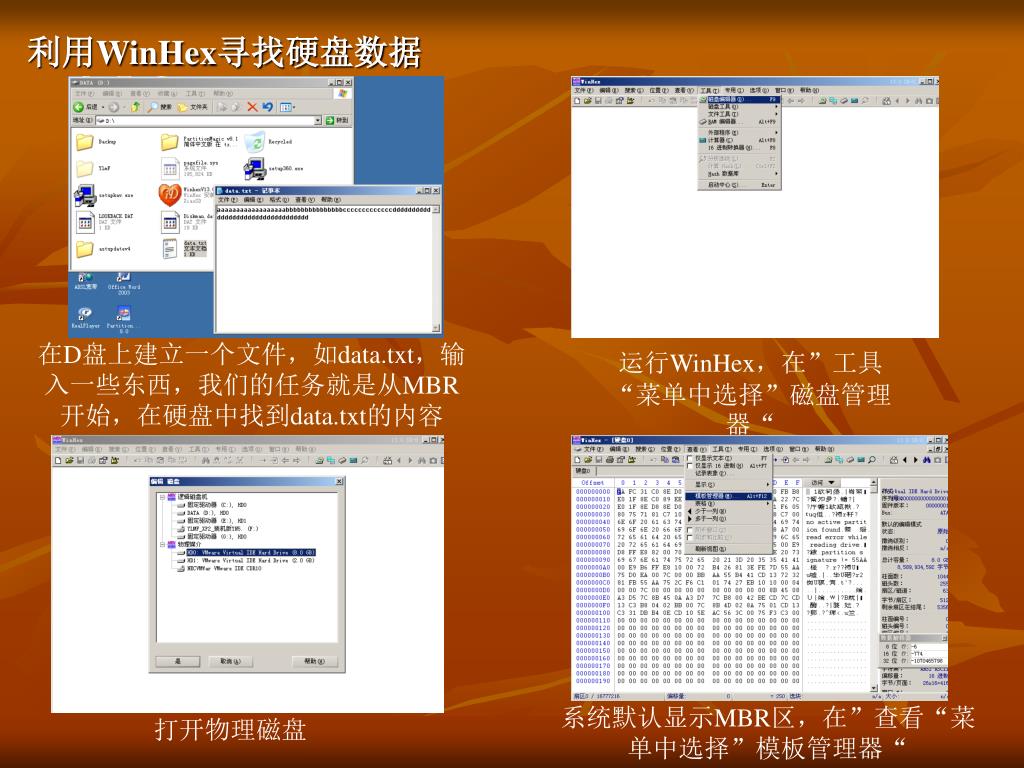

10. 利用WinHex寻找硬盘数据 在D盘上建立一个文件，如data.txt，输入一些东西，我们的任务就是从MBR开始，在硬盘中找到data.txt的内容 运行WinHex，在”工具“菜单中选择”磁盘管理器“ 系统默认显示MBR区，在”查看“菜单中选择”模板管理器“ 打开物理磁盘

11. 利用WinHex寻找硬盘数据 选择”主引导记录“，即MBR 查看MBR各字段的含义

12. 利用WinHex寻找硬盘数据 选择”位置“菜单”转到扇区” 填上要转到的扇区号 扩展分区里含有两个分区，我们只看第一个分区表项，这里开始H/S/C为1/1/609 由于这是扩展分区，所以这里转到的是一个虚拟MBR，利用模板管理器“主引导记录”进行分析

13. 利用WinHex寻找硬盘数据 利用模板管理器中“FAT32引导扇区”（即DBR）进行分析 转到扇区H/S/C=1/1/609 对DBR进行分析

14. 利用WinHex寻找硬盘数据

15. 利用WinHex寻找硬盘数据 确定首簇位置和FAT中簇链起点 MBR DBR 保留扇区 FAT1 FAT2 FDT DATA 剩余扇区 定位起始扇区 逻辑磁盘中系统对文件的管理链 1、根据DBR表中的数据可知DBR所在扇区为：9783648扇区 2、FAT表所在扇区=DBR所在扇区+保留扇区个数=9783648+32=9783680 3、在FAT32分区中，FDT表并入DATA中，所以直接计算DATA所在扇区 = DBR所在扇区+保留扇区+FAT表占扇区数*2 = 9783648+32+5468*2= 9794616 4、FDT表所在的扇区 =DBR所在扇区+保留扇区+FAT表占扇区数*2+（根目录第1簇-2）*8 =9783648+32+5468*2+（338-2）*8=9797304

16. 利用WinHex寻找硬盘数据 FAT表第1扇区 DATA区中的FDT 文件名 起始簇号

17. 利用WinHex寻找硬盘数据 1、文件的起始簇号是相对于DATA区为开始第一簇算起的，上例中为05 4E 9C。 2、如果文件的大小大于1簇（8个扇区，共4K），那么就要在FAT表中寻找下一个簇号。 3、data.txt文件在硬盘中的扇区=DATA区所在扇区+（起始簇号-2)*8 = 9794616+(347804-2)*8=12577032 在Windows中建立的data.txt文件内容 在硬盘的DATA区中真实的存储形式

18. 利用WinHex寻找硬盘数据 如果文件的大小大于1簇，那么就要通过FAT表查找下1簇所在的位置，如上例所示，查找下一个簇的方法是这样的： 1、因为FAT表中每个簇占用4个字节，所以第347804簇对应的偏移地址为：347804*4=1391216。 2、计算出真实的偏移地址：12ABDB800+153A70=12AD2F270 表示文件的结尾
