四、直齿圆柱齿轮的齿根弯曲强度计算

四、直齿圆柱齿轮的齿根弯曲强度计算. 设计公式：. 齿形系数 Y fa 可由图14-19查取. 齿形系数 Y fa. 应力修正系数 Y Sa. 重合度系数 Y . 齿宽系数  d. 表 14-4. 直齿轮取表中的小值，斜齿轮取大值。. 2 、 许用弯曲应力.  Flim －试验齿轮的弯曲疲劳极限，. 由图 14-24 查得. Y Ｎ － 弯曲寿命系数. 由图 14-25 查得. 横坐标为实际应力循环系数 N. S F － 弯曲疲劳安全系数. 由表 14- ６查得. Y x － 尺寸系数. 由图 14-26 查得.

ozzy
Download Presentation

四、直齿圆柱齿轮的齿根弯曲强度计算

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

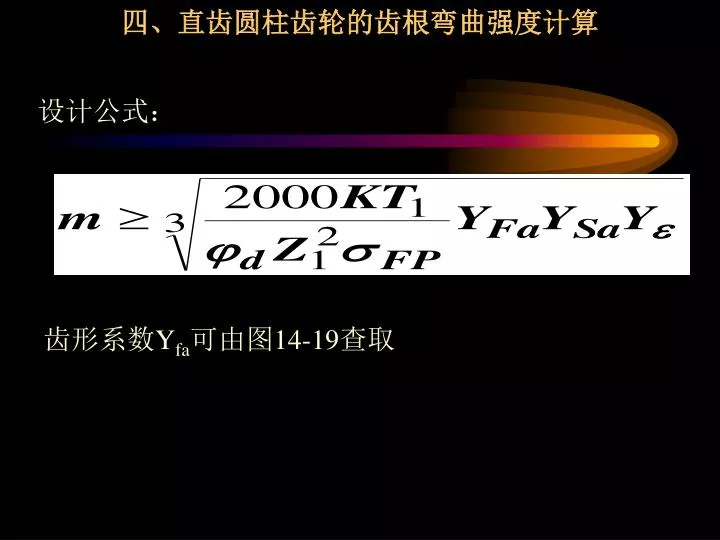

  1. 四、直齿圆柱齿轮的齿根弯曲强度计算 设计公式： 齿形系数Yfa可由图14-19查取

  2. 齿形系数Yfa

  3. 应力修正系数YSa

  4. 重合度系数Y

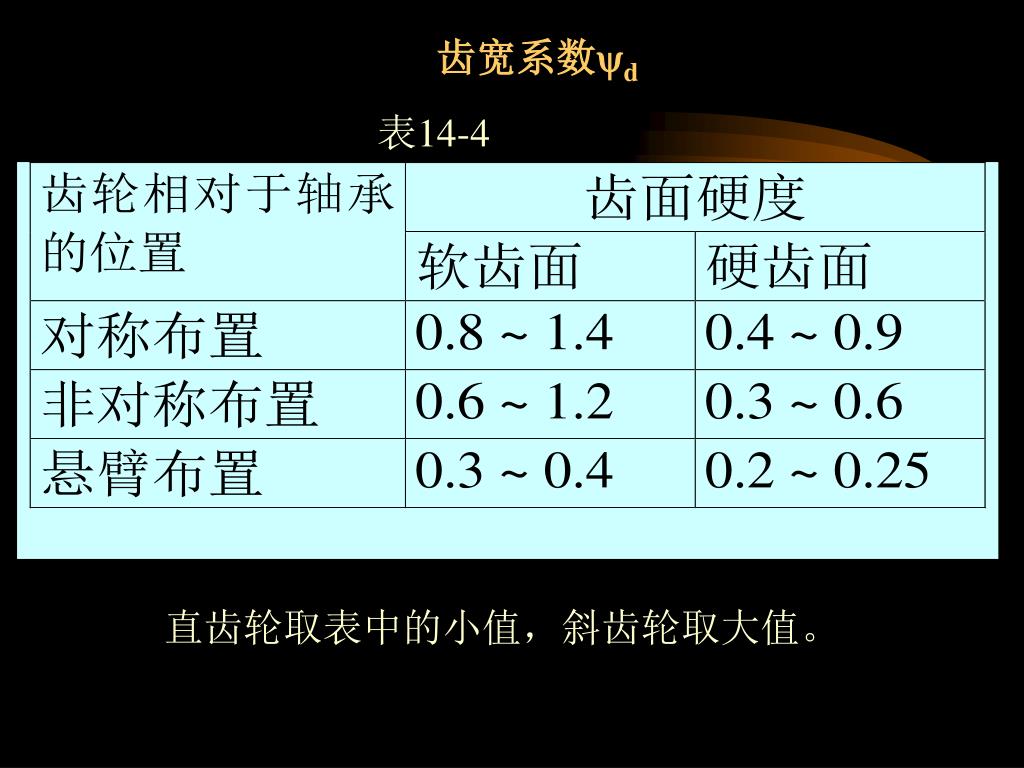

  5. 齿宽系数d 表14-4 直齿轮取表中的小值，斜齿轮取大值。

  6. 2、许用弯曲应力 Flim－试验齿轮的弯曲疲劳极限， 由图14-24查得 YＮ－弯曲寿命系数 由图14-25查得 横坐标为实际应力循环系数N SF－弯曲疲劳安全系数 由表14-６查得 Yx－尺寸系数 由图14-26查得 考虑齿轮的实际尺寸大于试件尺寸时，对弯曲疲劳的影响系数。

  7. 接触疲劳极限Hlim 一般取区域图的中间值或中间偏下值， 当材料、工艺及热处理性能好时，可 在区域的上半部分取值。 返回

  8. 表14－6安全系数 对于高速重载或重要的齿轮传动，应按高可靠性选取，一般传动齿轮可适当降低可靠性要求。 返回

  9. 接触寿命系数ＺＮ 返回

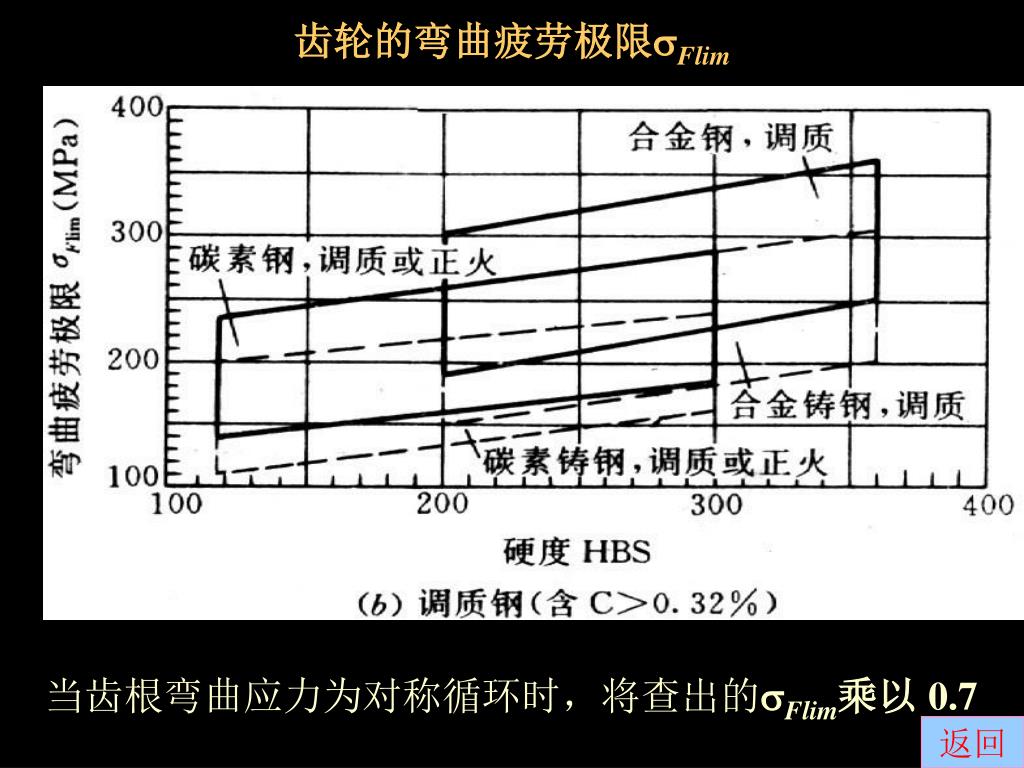

  10. 齿轮的弯曲疲劳极限Flim 当齿根弯曲应力为对称循环时，将查出的Flim乘以 0.7 返回

  11. 弯曲寿命系数YＮ 返回

  12. 尺寸系数Yx 返回

  13. 表14－6安全系数 对于高速重载或重要的齿轮传动，应按高可靠性选取，一般传动齿轮可适当降低可靠性要求。 返回

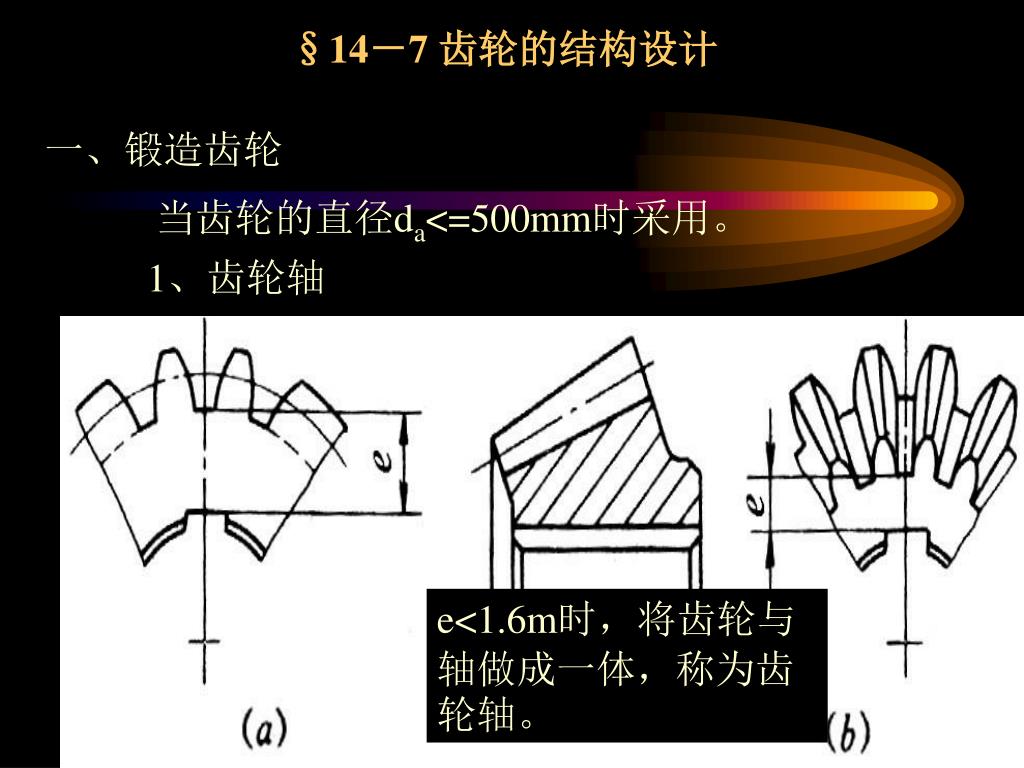

  14. §14－7 齿轮的结构设计 一、锻造齿轮 当齿轮的直径da<=500mm时采用。 1、齿轮轴 e<1.6m时，将齿轮与轴做成一体，称为齿轮轴。

  15. 齿轮轴 直齿轮的齿轮轴 锥齿轮的齿轮轴

  16. 2、实心齿轮 当齿轮的齿根圆直径与轴的直径相差较大时，应分开制造。 当da<=180 mm 时，齿轮做成实心结构。

  17. 3、腹板式结构 当180<= da<=500mm时，齿轮做成腹板式结构

  18. 二、铸造齿轮 当齿顶圆直径 da>=500mm时，齿轮锻造困难，采用铸造的轮辐式结构。
