第八章

晶体的结构

slide2

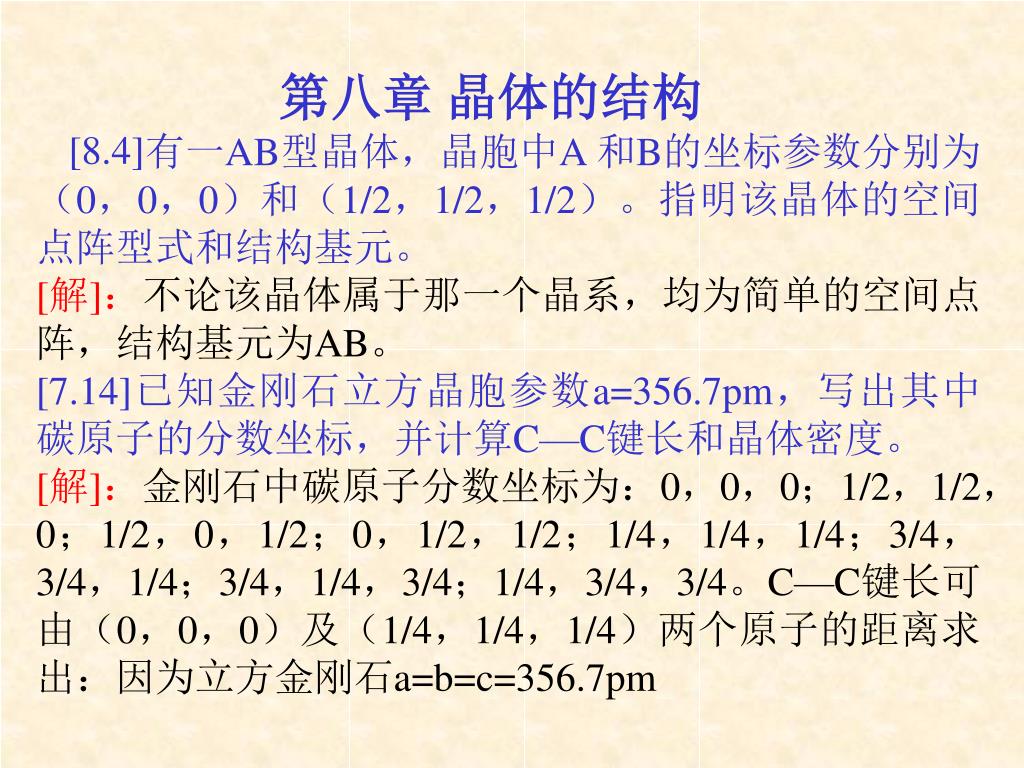

[8.4]

第八章 晶体的结构

有一AB型晶体,晶胞中A 和B的坐标参数分别为(0,0,0)和(1/2,1/2,1/2)。指明该晶体的空间点阵型式和结构基元。

[解]:不论该晶体属于那一个晶系,均为简单的空间点阵,结构基元为AB。

[7.14]已知金刚石立方晶胞参数a=356.7pm,写出其中碳原子的分数坐标,并计算C—C键长和晶体密度。

[解]:金刚石中碳原子分数坐标为:0,0,0;1/2,1/2,0;1/2,0,1/2;0,1/2,1/2;1/4,1/4,1/4;3/4,3/4,1/4;3/4,1/4,3/4;1/4,3/4,3/4。C—C键长可由(0,0,0)及(1/4,1/4,1/4)两个原子的距离求出:因为立方金刚石a=b=c=356.7pm

slide3
[8.15]

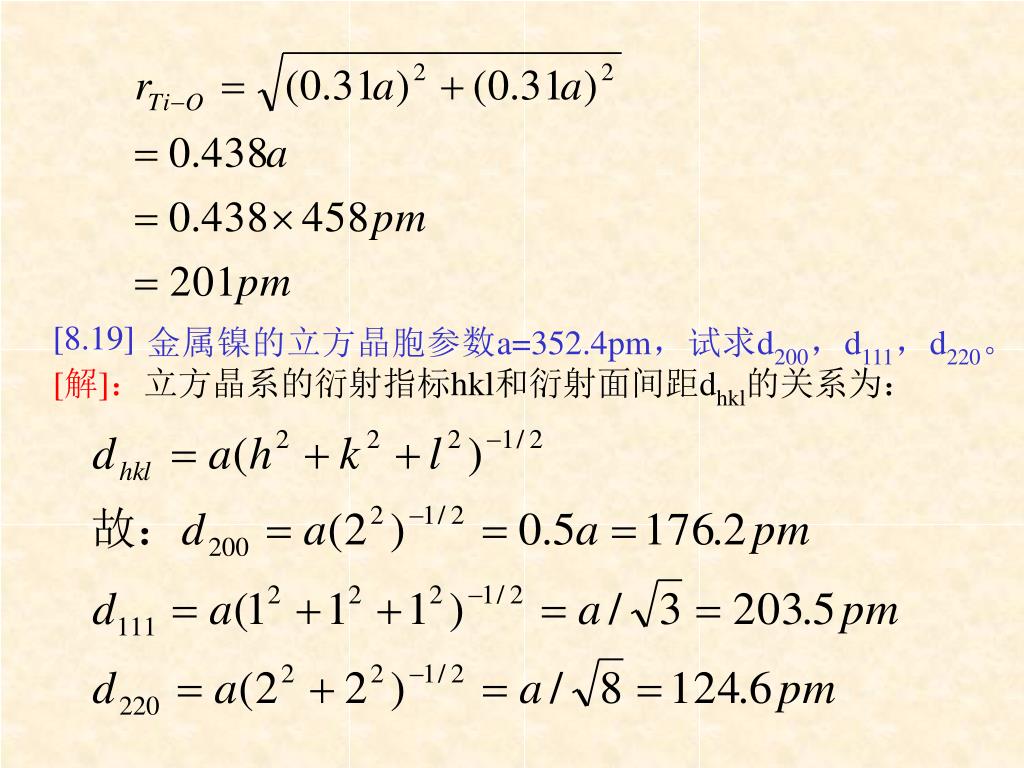

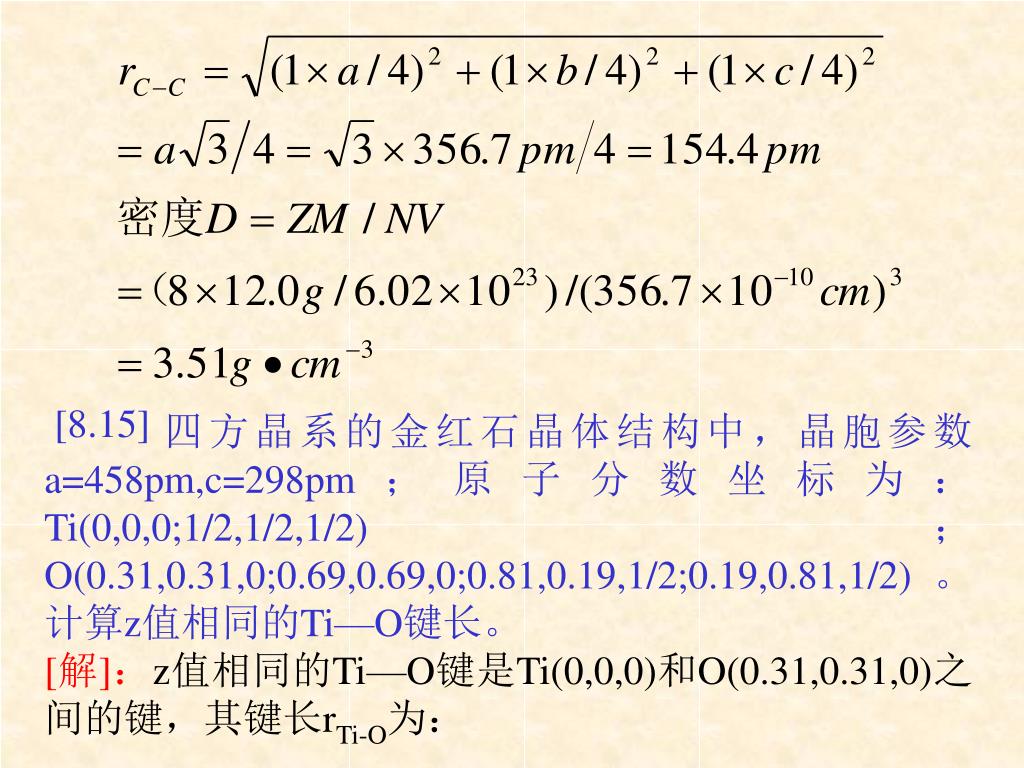

四方晶系的金红石晶体结构中,晶胞参数a=458pm,c=298pm;原子分数坐标为:Ti(0,0,0;1/2,1/2,1/2);O(0.31,0.31,0;0.69,0.69,0;0.81,0.19,1/2;0.19,0.81,1/2)。计算z值相同的Ti—O键长。

[解]:z值相同的Ti—O键是Ti(0,0,0)和O(0.31,0.31,0)之间的键,其键长rTi-O为:

slide4
[8.19]

金属镍的立方晶胞参数a=352.4pm,试求d200,d111,d220。

[解]:立方晶系的衍射指标hkl和衍射面间距dhkl的关系为:

slide5
[8.20]

在直径为57.3mm的相机中,用Cu Ka射线拍金属铜的粉末图。从图上量得8对粉末线的2L值为44.0,51.4,75.4,90.4,95.6,117.4,137.0,145.6mm。试计算下表各栏数值,求出晶胞参数,确定晶体点阵型式。

序号 2L/mm θ/度 Sin2θ h2+k2+l2 hkl λ2/4a2

[解]:由L求θ可按下式:

slide6

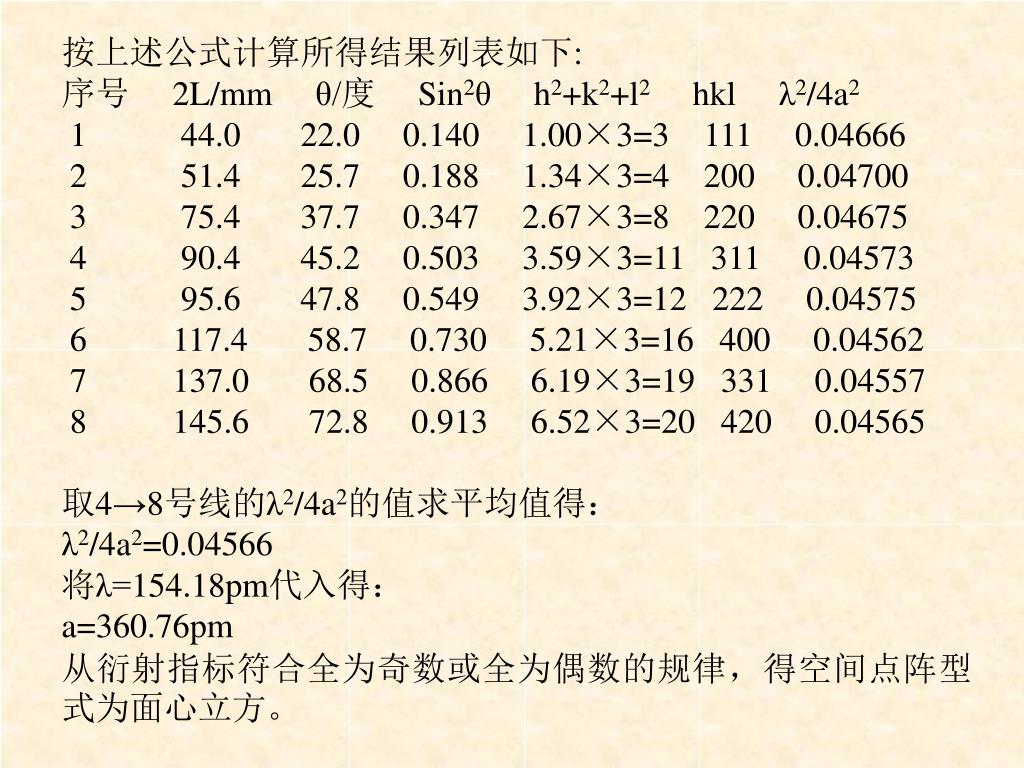

按上述公式计算所得结果列表如下:

序号 2L/mm θ/度 Sin2θ h2+k2+l2 hkl λ2/4a2

1 44.0 22.0 0.140 1.00×3=3 111 0.04666

2 51.4 25.7 0.188 1.34×3=4 200 0.04700

3 75.4 37.7 0.347 2.67×3=8 220 0.04675

4 90.4 45.2 0.503 3.59×3=11 311 0.04573

5 95.6 47.8 0.549 3.92×3=12 222 0.04575

6 117.4 58.7 0.730 5.21×3=16 400 0.04562

7 137.0 68.5 0.866 6.19×3=19 331 0.04557

8 145.6 72.8 0.913 6.52×3=20 420 0.04565

取4→8号线的λ2/4a2的值求平均值得:

λ2/4a2=0.04566

将λ=154.18pm代入得:

a=360.76pm

从衍射指标符合全为奇数或全为偶数的规律,得空间点阵型式为面心立方。

slide7
[8.21]

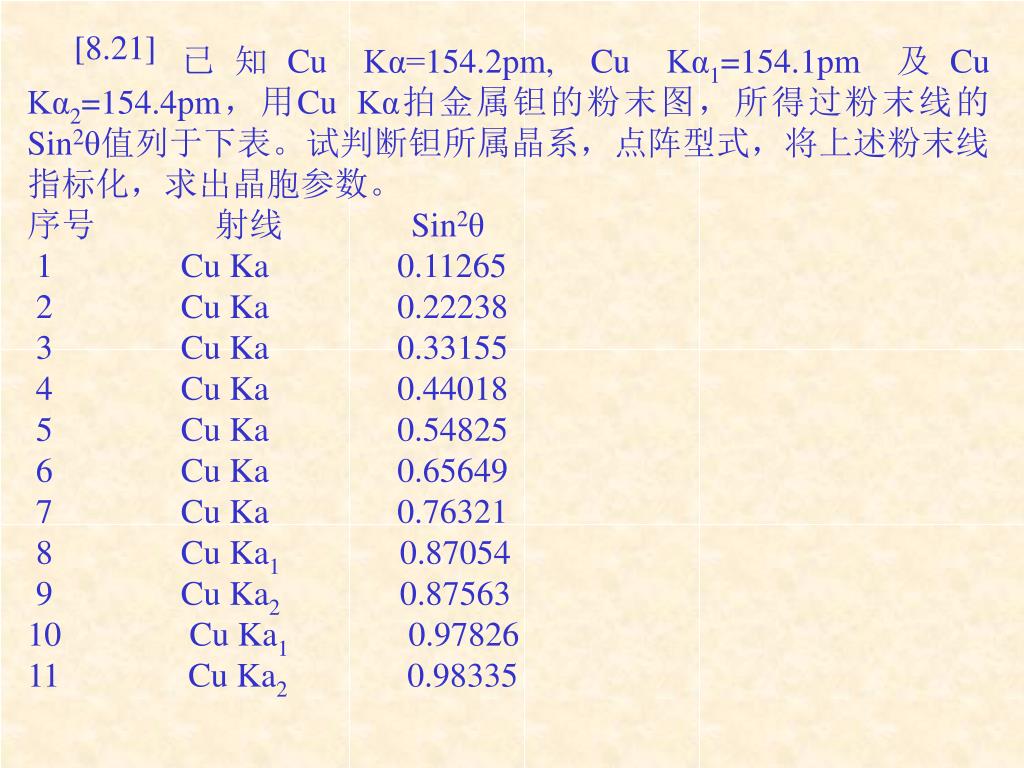

已知Cu Kα=154.2pm, Cu Kα1=154.1pm 及Cu Kα2=154.4pm,用Cu Kα拍金属钽的粉末图,所得过粉末线的Sin2θ值列于下表。试判断钽所属晶系,点阵型式,将上述粉末线指标化,求出晶胞参数。

序号 射线 Sin2θ

1 Cu Ka 0.11265

2 Cu Ka 0.22238

3 Cu Ka 0.33155

4 Cu Ka 0.44018

5 Cu Ka 0.54825

6 Cu Ka 0.65649

7 Cu Ka 0.76321

8 Cu Ka1 0.87054

9 Cu Ka2 0.87563

10 Cu Ka1 0.97826

11 Cu Ka2 0.98335

slide8

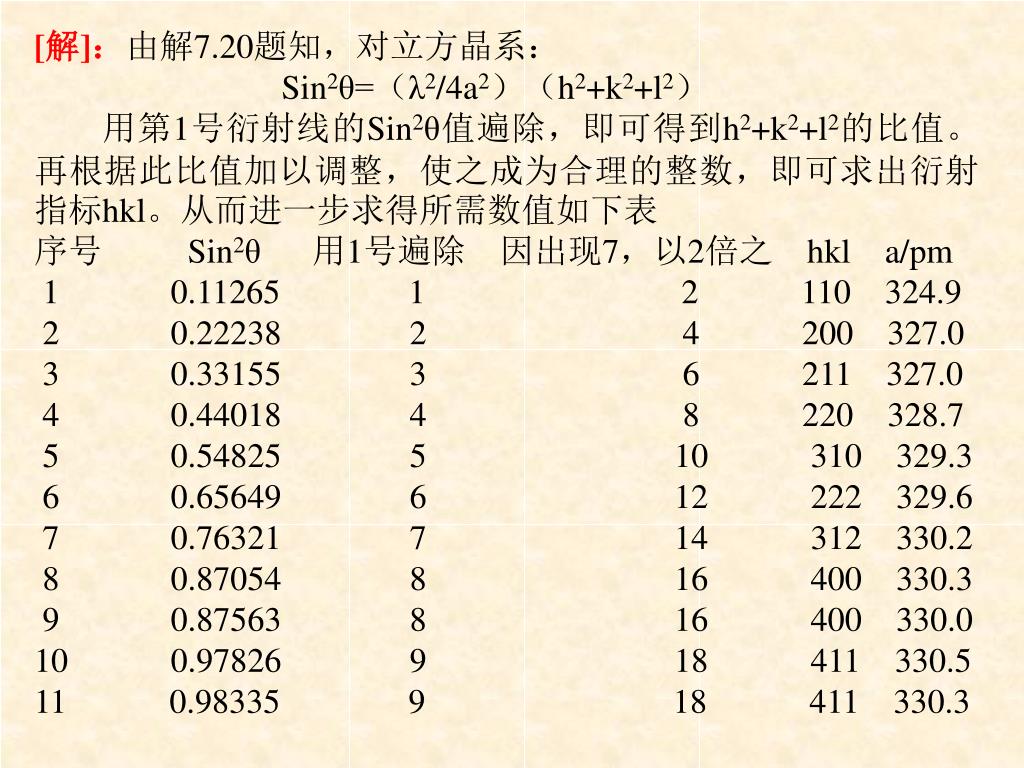

[解]:由解7.20题知,对立方晶系:

Sin2θ=(λ2/4a2)(h2+k2+l2)

用第1号衍射线的Sin2θ值遍除,即可得到h2+k2+l2的比值。再根据此比值加以调整,使之成为合理的整数,即可求出衍射指标hkl。从而进一步求得所需数值如下表

序号 Sin2θ 用1号遍除 因出现7,以2倍之 hkl a/pm

1 0.11265 1 2 110 324.9

2 0.22238 2 4 200 327.0

3 0.33155 3 6 211 327.0

4 0.44018 4 8 220 328.7

5 0.54825 5 10 310 329.3

6 0.65649 6 12 222 329.6

7 0.76321 7 14 312 330.2

8 0.87054 8 16 400 330.3

9 0.87563 8 16 400 330.0

10 0.97826 9 18 411 330.5

11 0.98335 9 18 411 330.3

slide9

因 h2+k2+l2 不可能有7,故乘以2,都得到合理的整理,根据此整数即得衍射指标如表所示。因能用立方晶系的关系式指标化全部数据,所以晶体应属于立方晶系。而所得指标h+k+l全为偶数,故为体心点阵型式。

再用下一公式计算晶胞参数a:

从第1号至第7号λ值用Cu Ka,第8号和第10号用Cu Ka1,第9号和第11号用Cu Ka2,计算所得数据列于表中。

利用粉末法求晶胞参数,高角度比较可靠,可以作a-Sin2θ的图,外推至Sin2θ=1,求得a;也可以用最后2条线求平均值,得:

a=(330.5pm+330.3pm)/2=330.4pm

slide10
[8.26]

用Cu Kα射线测得某晶体的衍射图,从中量得以下数据。试查PDF卡片,鉴定此晶体可能是什么。

2θ/(0) 27.3 31.8 45.5 53.9 56.6 66.3 75.5

I/I0 18 100 80 5 21 20 20

[解]:利用PDF卡片鉴定晶体时,需先把衍射角2θ数据换算成d值(d=λ/2Sinθ)如下:(λ=154.2pm)

2θ/(0) 27.3 31.8 45.5 53.9 56.6 66.3 75.5

d/pm 326.7 281.4 199.4 170.1 162.6 141.0 125.9

I/I0 18 100 80 5 21 20 20

按这组d-I/I0值查表,得知它为NaCl晶体。

slide11
[8.27]

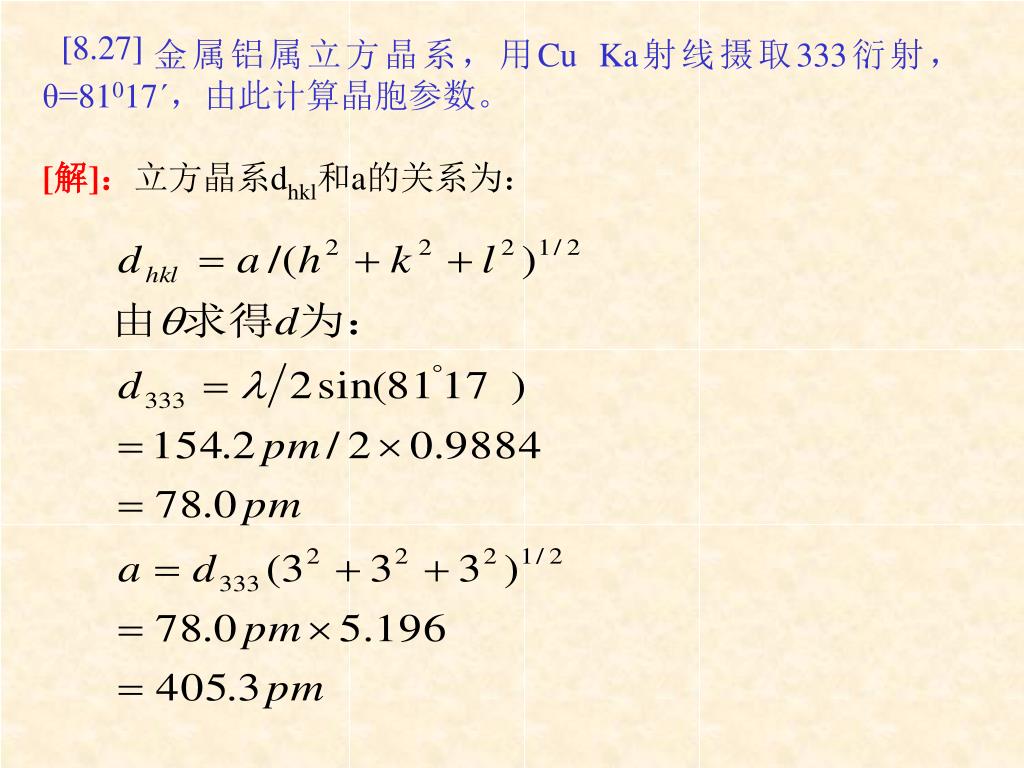

金属铝属立方晶系,用Cu Ka射线摄取333衍射,θ=81017ˊ,由此计算晶胞参数。

[解]:立方晶系dhkl和a的关系为:

slide12
[8.28]

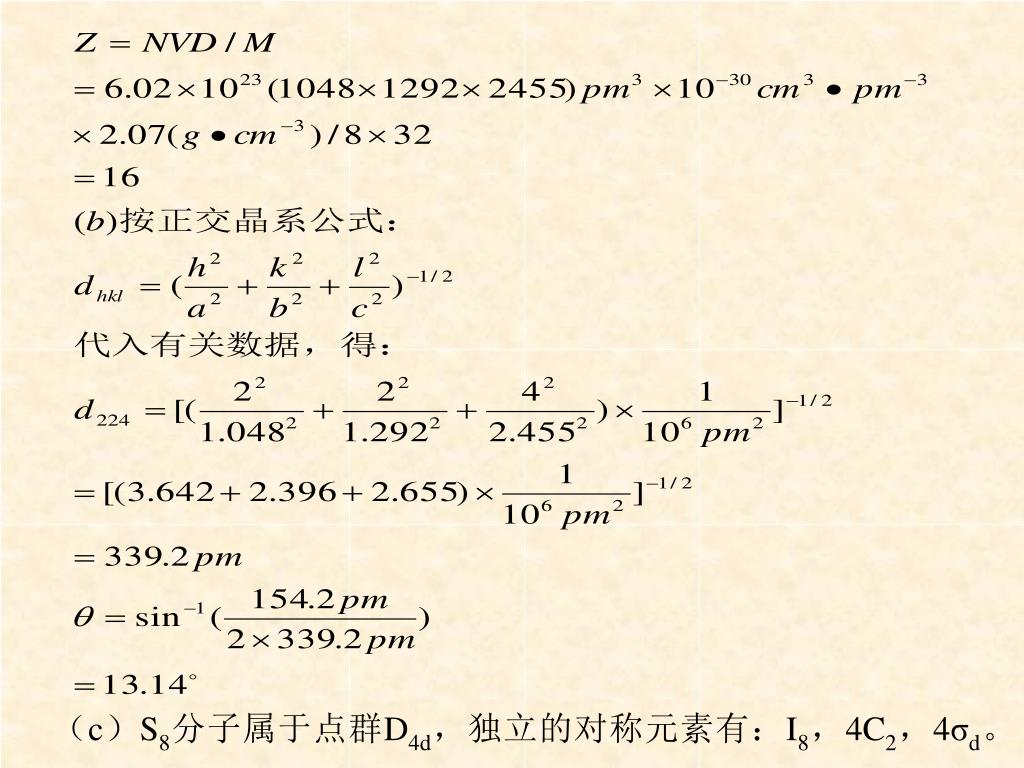

S8分子即可形成单斜硫,也可形成正交硫。用X射线衍射法(Cu Ka射线)测得某正交硫晶体的晶胞参数a=1048pm,b=1292pm,c=2455pm。已知该硫磺的密度为2.07g•cm-3,S的相对原子质量为32。

(a)计算每个晶胞中S8分子数目;

(b)计算224衍射线的Bragg角θ;

(c)写出气相中S8分子的全部独立的对称元素;

[解]:(a)按求晶胞中分子数Z的公式,得:

slide13

(c)S8分子属于点群D4d,独立的对称元素有:I8,4C2,4σd。(c)S8分子属于点群D4d,独立的对称元素有:I8,4C2,4σd。

slide14
[8.29]

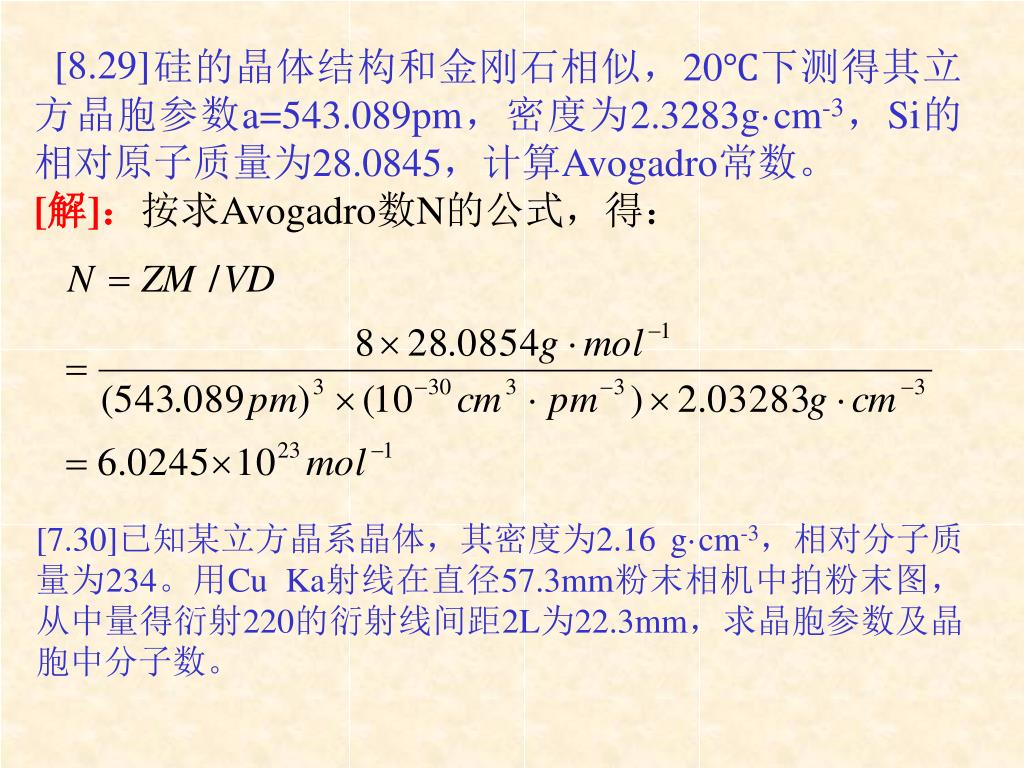

硅的晶体结构和金刚石相似,20℃下测得其立方晶胞参数a=543.089pm,密度为2.3283g·cm-3,Si的相对原子质量为28.0845,计算Avogadro常数。

[解]:按求Avogadro数N的公式,得:

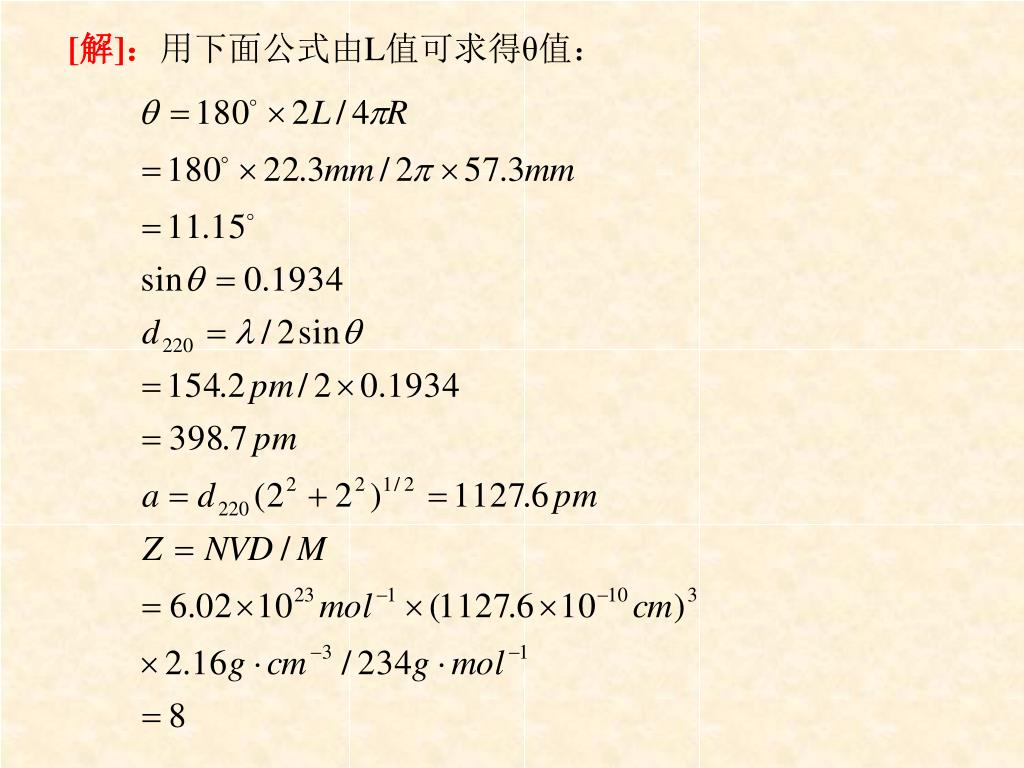

[7.30]已知某立方晶系晶体,其密度为2.16 g·cm-3,相对分子质量为234。用Cu Ka射线在直径57.3mm粉末相机中拍粉末图,从中量得衍射220的衍射线间距2L为22.3mm,求晶胞参数及晶胞中分子数。

slide16
[8.31]

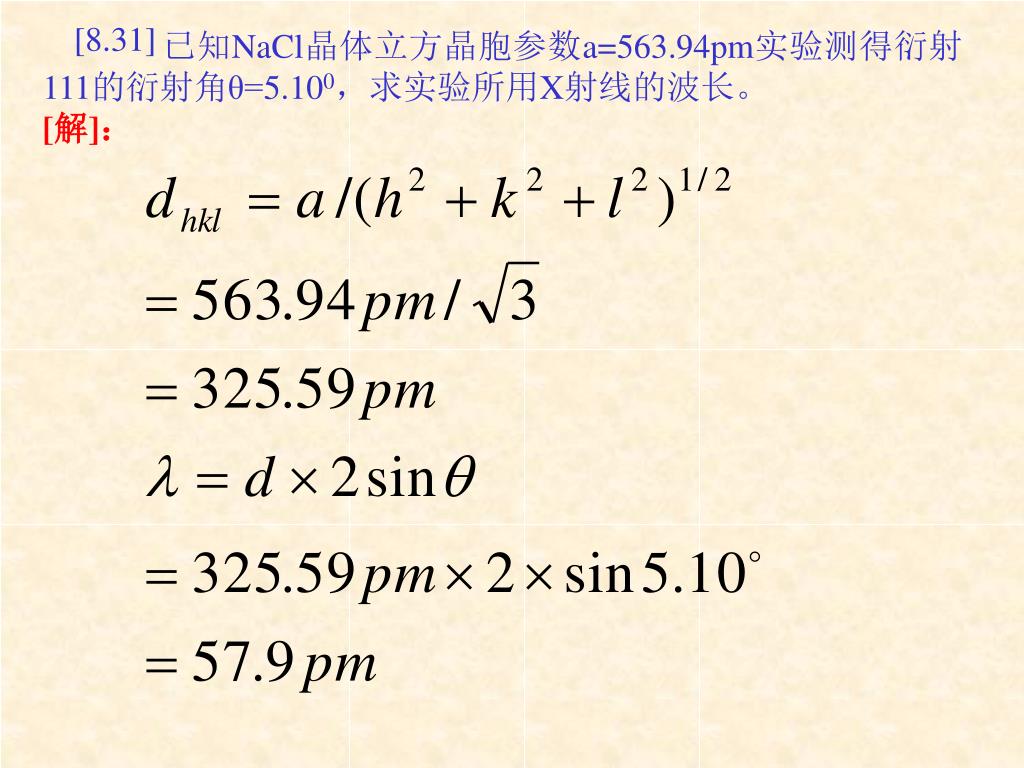

已知NaCl晶体立方晶胞参数a=563.94pm实验测得衍射111的衍射角θ=5.100,求实验所用X射线的波长。

[解]:

slide17
[8.32]

核糖核酸酶—S蛋白质晶体的警惕学数据如下:晶胞体积167nm3,晶胞中分子数6,晶体密度1.282g·cm-3。如蛋白质在晶体中质量分数为68%,计算该蛋白质的相对分子质量。

[解]:

[7.32]CaS晶体具有NaCl形结构,晶体密度为2.581 g·cm-3,Ca的相对原子质量和S的相对原子质量分别为40.08和32.06。试回答下列问题:

(a)指出100,110,111,200,210,211,220,222衍射中哪些是允许的?

(b)计算晶胞参数a;

(c)计算Cu Ka辐射(λ=154.2pm)的最小可观察Bragg角。

slide18

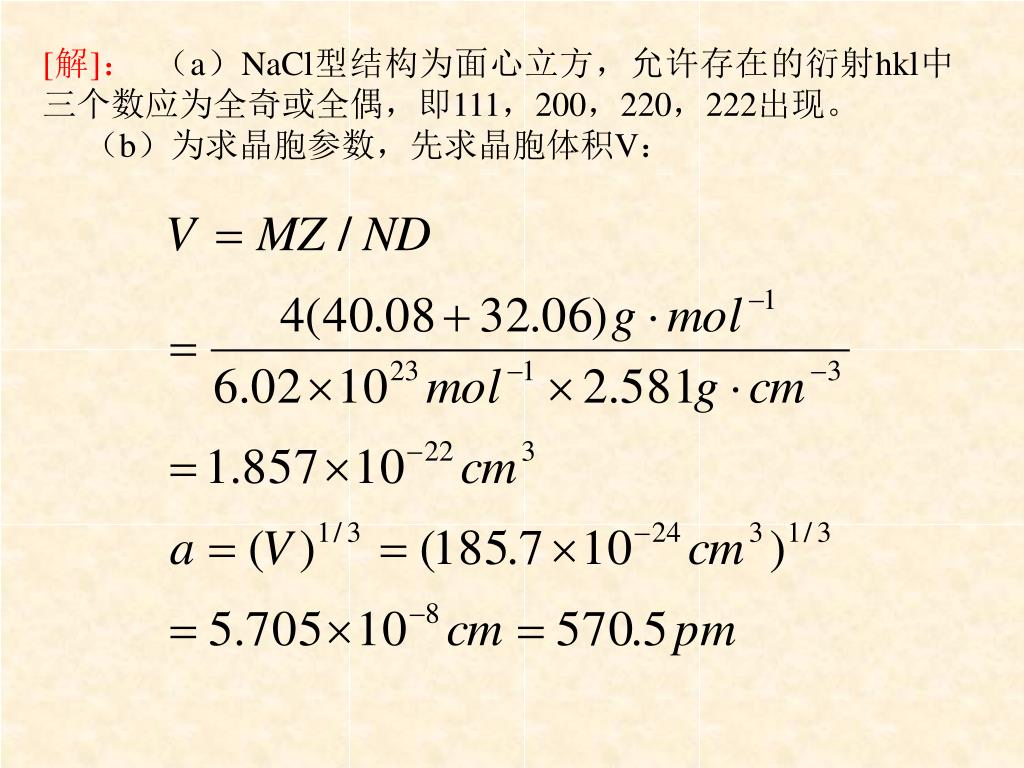

[解]: (a)NaCl型结构为面心立方,允许存在的衍射hkl中三个数应为全奇或全偶,即111,200,220,222出现。

(b)为求晶胞参数,先求晶胞体积V:

slide20
[8.37]

某MO型金属氧化物属立方晶系,晶体密度为3.581 g·cm-3。用X射线粉末法(Cu Ka)测得各衍射线相应的衍射角分别为:18.50,21.50,31.20,37.40,39.40,47.10,54.90。请拘此计算或说明:

(a)确定该金属氧化物晶体的点阵形式;

(b)计算晶胞参数和一个晶胞中的结构基元数;

(c)计算金属原子M的相对原子质量。

[解]:本题可仿照7.20,7.21,7.26题将数据处理列表如下:

序号 θ/(0C) Sinθ Sin2θ Sin2θ/0.1007 h2+k2+l2 hkl

1 18.5 0.3173 0.1007 1 3 111

2 21.5 0.3665 0.1343 1.334 4 200

3 31.2 0.5180 0.2684 2.665 8 220

4 37.4 0.6074 0.3689 3.663 11 311

5 39.4 0.6347 0.4029 4.001 12 222

6 47.1 0.7325 0.5366 5.329 16 400

7 54.9 0.8181 0.6694 6.647 20 420

slide21

(a)晶体衍射全奇或全偶,面心立方点阵。

在面心立方晶胞中,一个晶胞对应4个点阵点,即包含4个结构基元。

MO的相对化学式量为40.2,M的相对原子质量为:

40.2-16.6=24.2

slide22
[8.38]

根据7.3节中第三个例子给出的信息说明或计算:

(a)氟硅酸脲晶体所属的点群;

(b)该晶体所属的空间点阵形式;

(c)该晶体的宏观对称元素及特征对称元素;

(d)该晶体的密度。

[解]:由表7.8给出与本题有关的信息为:

晶系:四方 空间群:D44—P41212

晶胞参数:a=926.a=926.3,c=1789.8pm;Z=4

(a)点群:D4

(b)空间点阵形式:简单四方点阵

(c)宏观对称元素:C4,4C2特征对称元素:C4

slide23
[8.39]

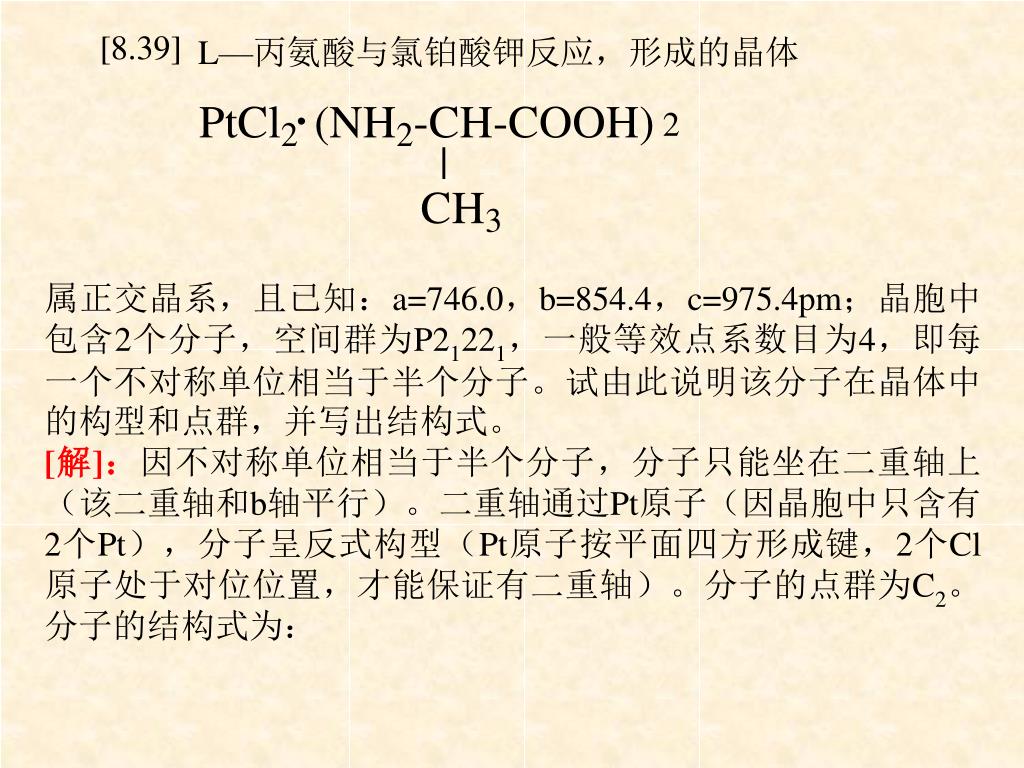

L—丙氨酸与氯铂酸钾反应,形成的晶体

属正交晶系,且已知:a=746.0,b=854.4,c=975.4pm;晶胞中包含2个分子,空间群为P21221,一般等效点系数目为4,即每一个不对称单位相当于半个分子。试由此说明该分子在晶体中的构型和点群,并写出结构式。

[解]:因不对称单位相当于半个分子,分子只能坐在二重轴上(该二重轴和b轴平行)。二重轴通过Pt原子(因晶胞中只含有2个Pt),分子呈反式构型(Pt原子按平面四方形成键,2个Cl原子处于对位位置,才能保证有二重轴)。分子的点群为C2。分子的结构式为:
