masterpact nt nw adaptation replacement policy

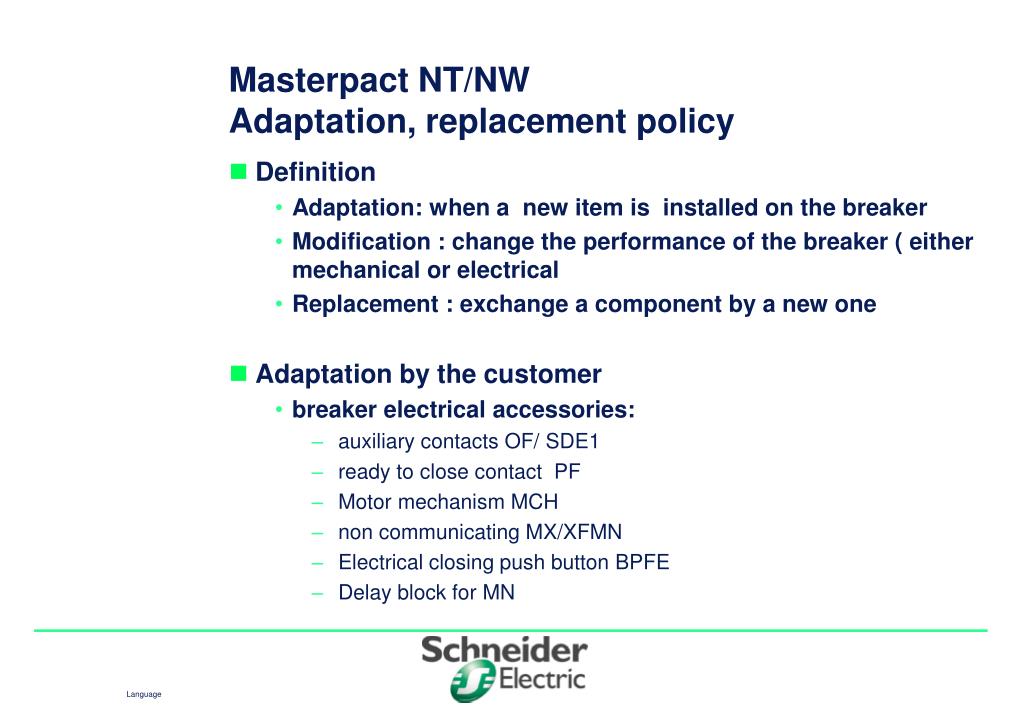

Masterpact NT/NW Adaptation, replacement policy
  • Definition
    • Adaptation: when a new item is installed on the breaker
    • Modification : change the performance of the breaker ( either mechanical or electrical
    • Replacement : exchange a component by a new one
  • Adaptation by the customer
    • breaker electrical accessories:
      • auxiliary contacts OF/ SDE1
      • ready to close contact PF
      • Motor mechanism MCH
      • non communicating MX/XFMN
      • Electrical closing push button BPFE
      • Delay block for MN
slide3

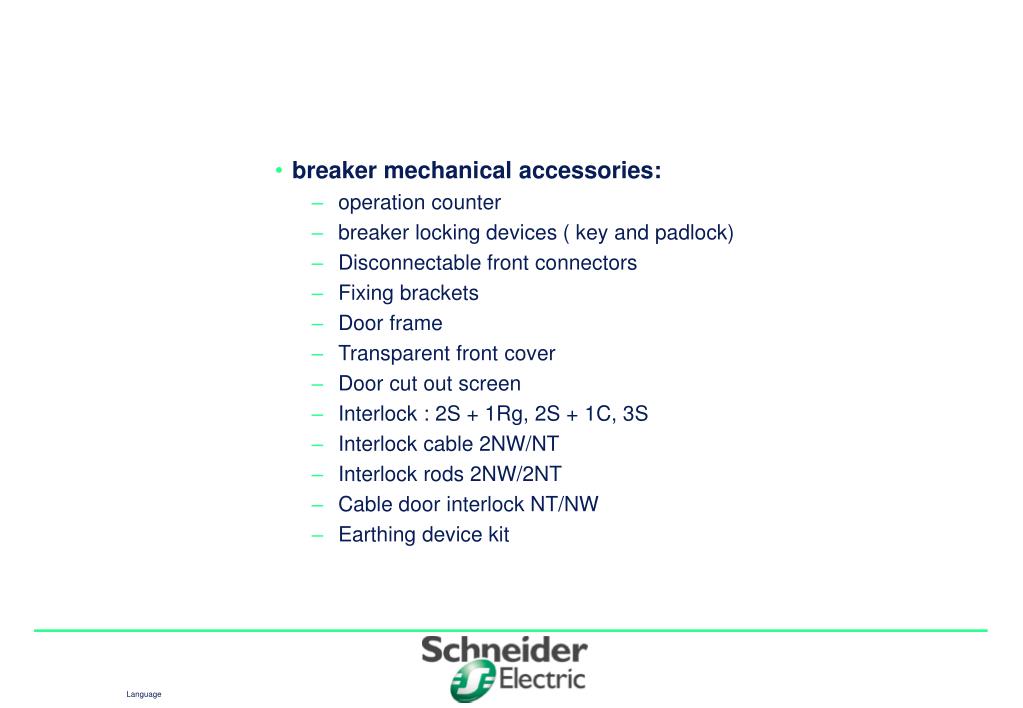

breaker mechanical accessories:
    • operation counter
    • breaker locking devices ( key and padlock)
    • Disconnectable front connectors
    • Fixing brackets
    • Door frame
    • Transparent front cover
    • Door cut out screen
    • Interlock : 2S + 1Rg, 2S + 1C, 3S
    • Interlock cable 2NW/NT
    • Interlock rods 2NW/2NT
    • Cable door interlock NT/NW
    • Earthing device kit
slide4

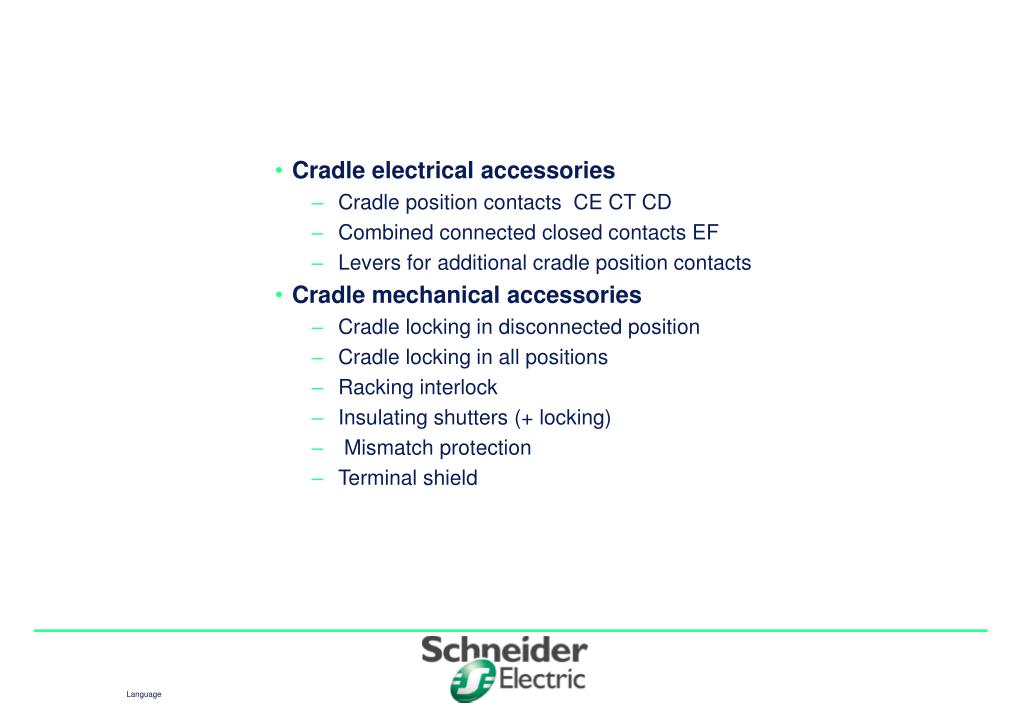

Cradle electrical accessories
    • Cradle position contacts CE CT CD
    • Combined connected closed contacts EF
    • Levers for additional cradle position contacts
  • Cradle mechanical accessories
    • Cradle locking in disconnected position
    • Cradle locking in all positions
    • Racking interlock
    • Insulating shutters (+ locking)
    • Mismatch protection
    • Terminal shield
slide5

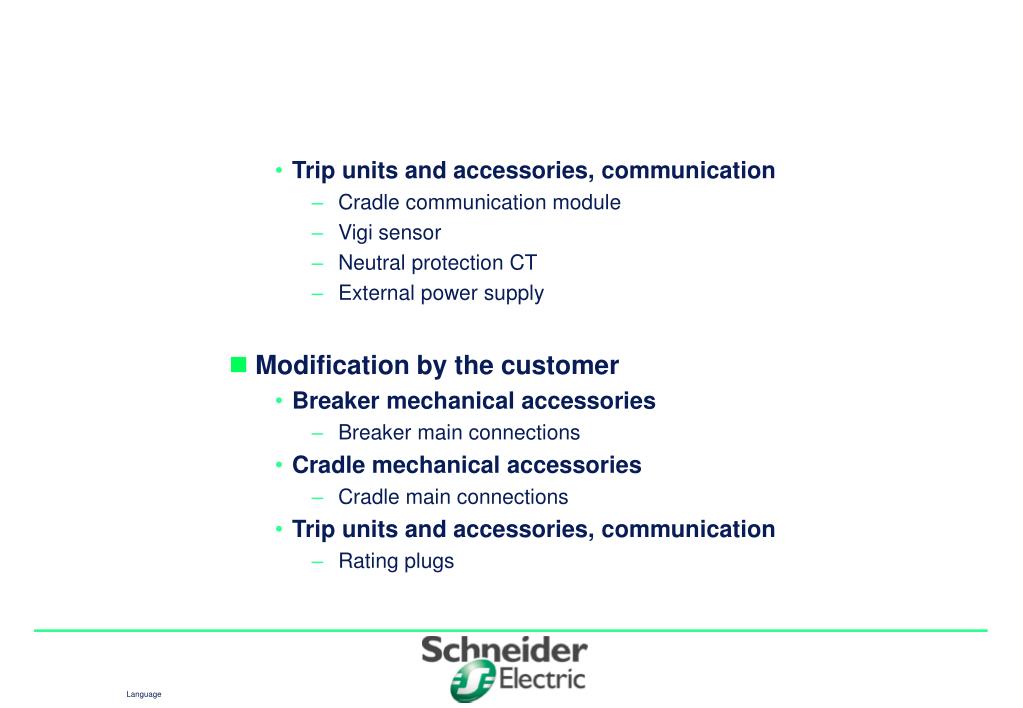

Trip units and accessories, communication
      • Cradle communication module
      • Vigi sensor
      • Neutral protection CT
      • External power supply
  • Modification by the customer
    • Breaker mechanical accessories
      • Breaker main connections
    • Cradle mechanical accessories
      • Cradle main connections
    • Trip units and accessories, communication
      • Rating plugs
slide6
Replacement by the customer
      • Arc chute
      • Clusters
      • Front cover
      • Racking handle
      • Micrologic Battery
slide7

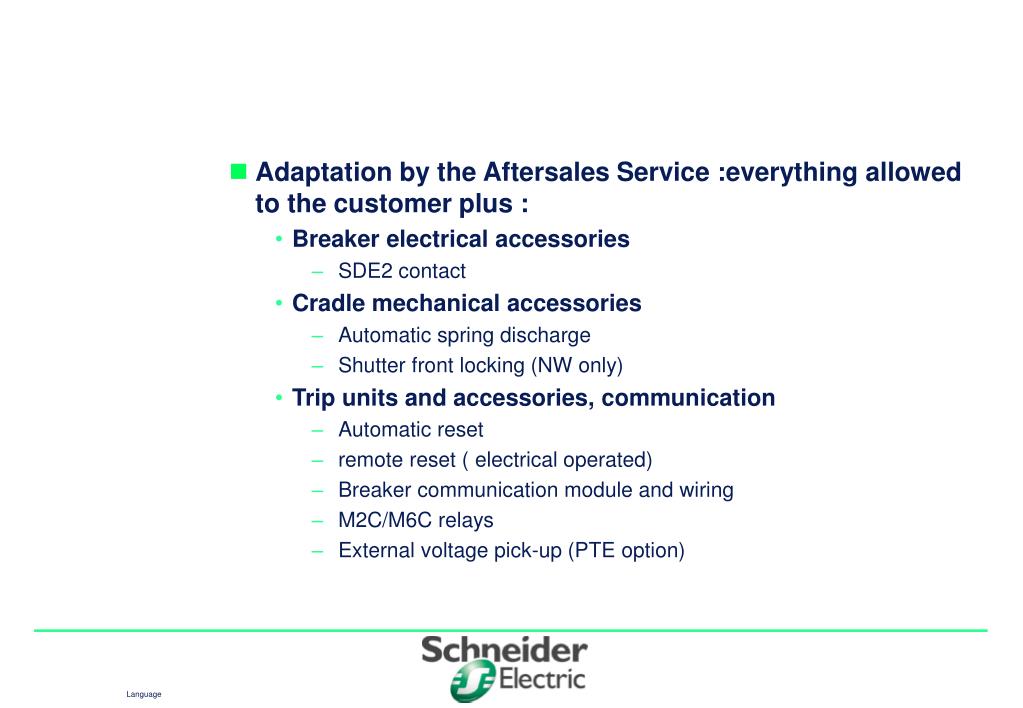

Adaptation by the Aftersales Service :everything allowed to the customer plus :
    • Breaker electrical accessories
      • SDE2 contact
    • Cradle mechanical accessories
      • Automatic spring discharge
      • Shutter front locking (NW only)
    • Trip units and accessories, communication
      • Automatic reset
      • remote reset ( electrical operated)
      • Breaker communication module and wiring
      • M2C/M6C relays
      • External voltage pick-up (PTE option)
slide8

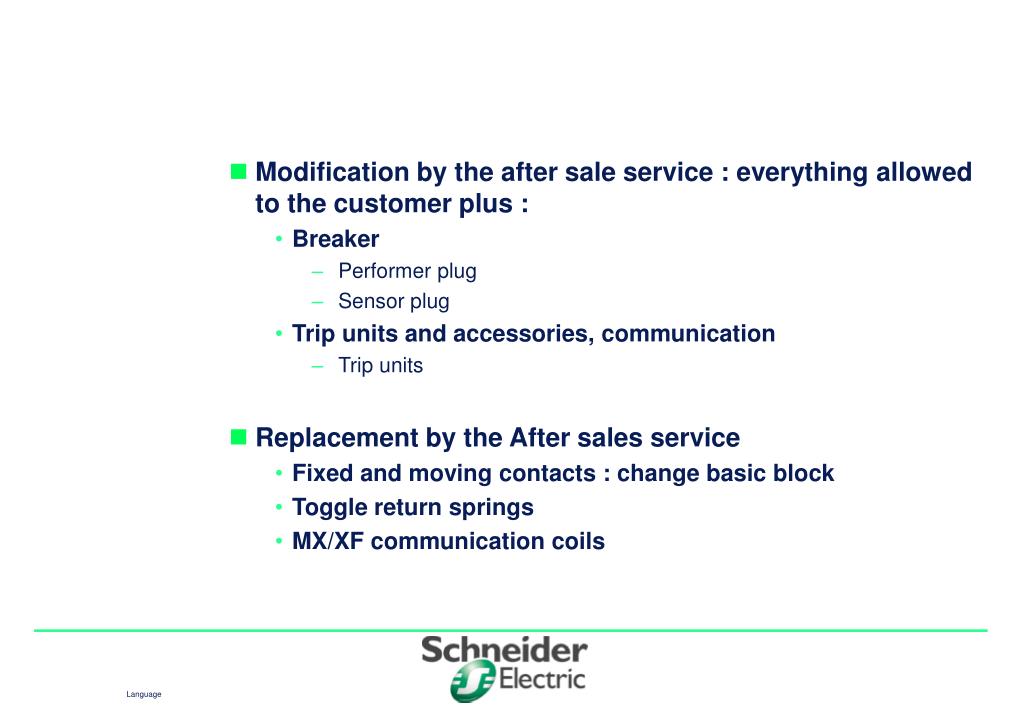

Modification by the after sale service : everything allowed to the customer plus :
    • Breaker
      • Performer plug
      • Sensor plug
    • Trip units and accessories, communication
      • Trip units
  • Replacement by the After sales service
    • Fixed and moving contacts : change basic block
    • Toggle return springs
    • MX/XF communication coils
preventive maintenance operation

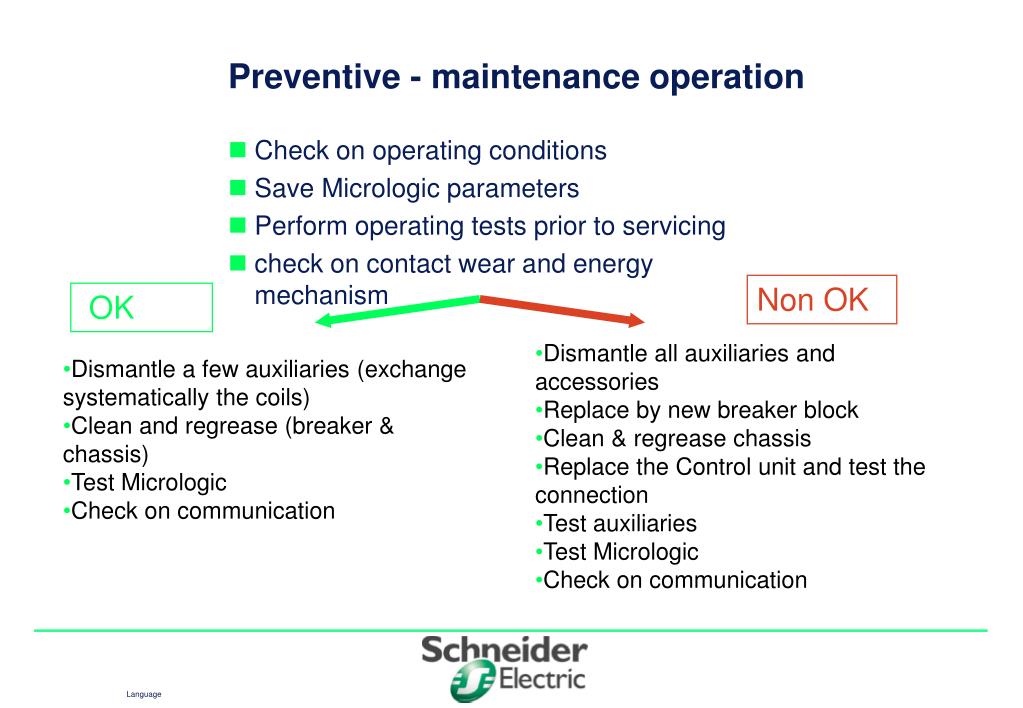

Preventive - maintenance operation
  • Check on operating conditions
  • Save Micrologic parameters
  • Perform operating tests prior to servicing
  • check on contact wear and energy mechanism

Non OK

OK

  • Dismantle all auxiliaries and accessories
  • Replace by new breaker block
  • Clean & regrease chassis
  • Replace the Control unit and test the connection
  • Test auxiliaries
  • Test Micrologic
  • Check on communication
  • Dismantle a few auxiliaries (exchange systematically the coils)
  • Clean and regrease (breaker & chassis)
  • Test Micrologic
  • Check on communication
masterpact nt nw politique d adaptation et de remplacement

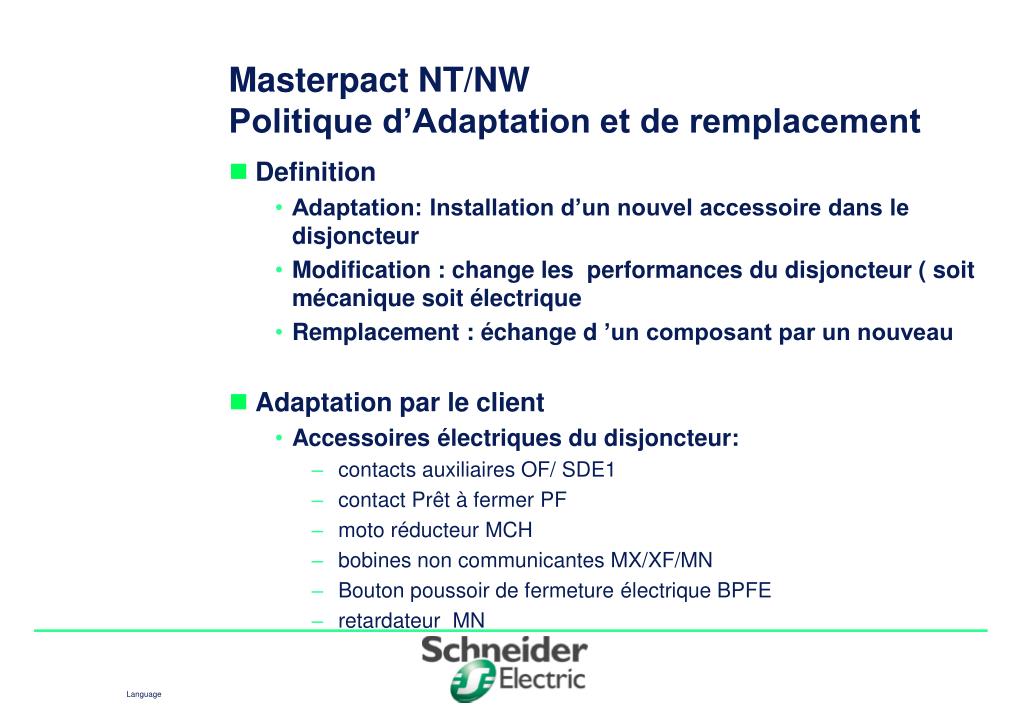

Masterpact NT/NW Politique d’Adaptation et de remplacement
  • Definition
    • Adaptation: Installation d’un nouvel accessoire dans le disjoncteur
    • Modification : change les performances du disjoncteur ( soit mécanique soit électrique
    • Remplacement : échange d ’un composant par un nouveau
  • Adaptation par le client
    • Accessoires électriques du disjoncteur:
      • contacts auxiliaires OF/ SDE1
      • contact Prêt à fermer PF
      • moto réducteur MCH
      • bobines non communicantes MX/XF/MN
      • Bouton poussoir de fermeture électrique BPFE
      • retardateur MN
slide11
Accessoires mécaniques du disjoncteur:
    • Compteur de manœuvre
    • Systèmes de verrouillage du disjoncteur ( clé et cadenas )
    • Kit de PAV déconnectables
    • Flasques de fixation mural
    • Cadre de porte
    • Capot transparent
    • Obturateur de porte
    • Inter verrouillage 2S + 1Rg, 2S + 1C, 3S
    • inter verrouillage par câble 2NW/NT
    • inter verrouillage par tringle 2NW/2NT
    • Inter verrouillage de porte NW/NT
    • Kit de mise à la terre ( earthing switch)
slide12

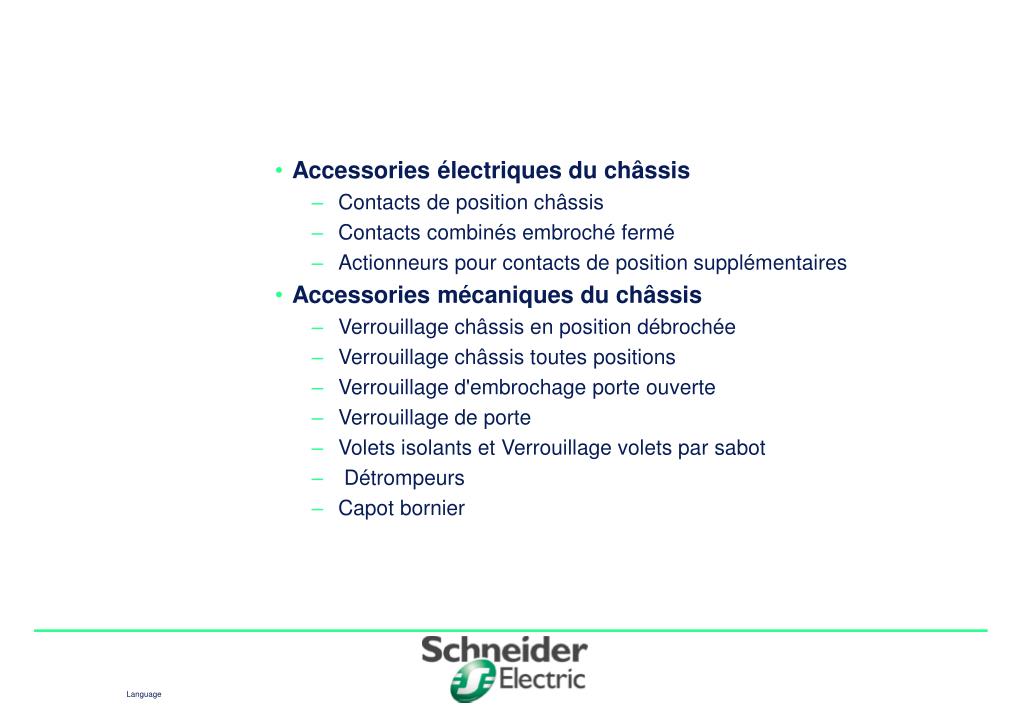

Accessories électriques du châssis
    • Contacts de position châssis
    • Contacts combinés embroché fermé
    • Actionneurs pour contacts de position supplémentaires
  • Accessories mécaniques du châssis
    • Verrouillage châssis en position débrochée
    • Verrouillage châssis toutes positions
    • Verrouillage d'embrochage porte ouverte
    • Verrouillage de porte
    • Volets isolants et Verrouillage volets par sabot
    • Détrompeurs
    • Capot bornier
slide13
Déclencheurs et accessoires, communication
      • Boiter de communication chassis
      • Cadre sommateur Vigi
      • TC de protection du neutre
      • Alimentation externe
  • Modification par le client
    • Accessoires mécaniques du disjoncteur
      • Plages de raccordement appareil
    • Accessoires mécaniques du châssis
      • Plages de raccordement châssis
    • Déclencheurs et accessoires, communication
      • Plug long retard
slide14

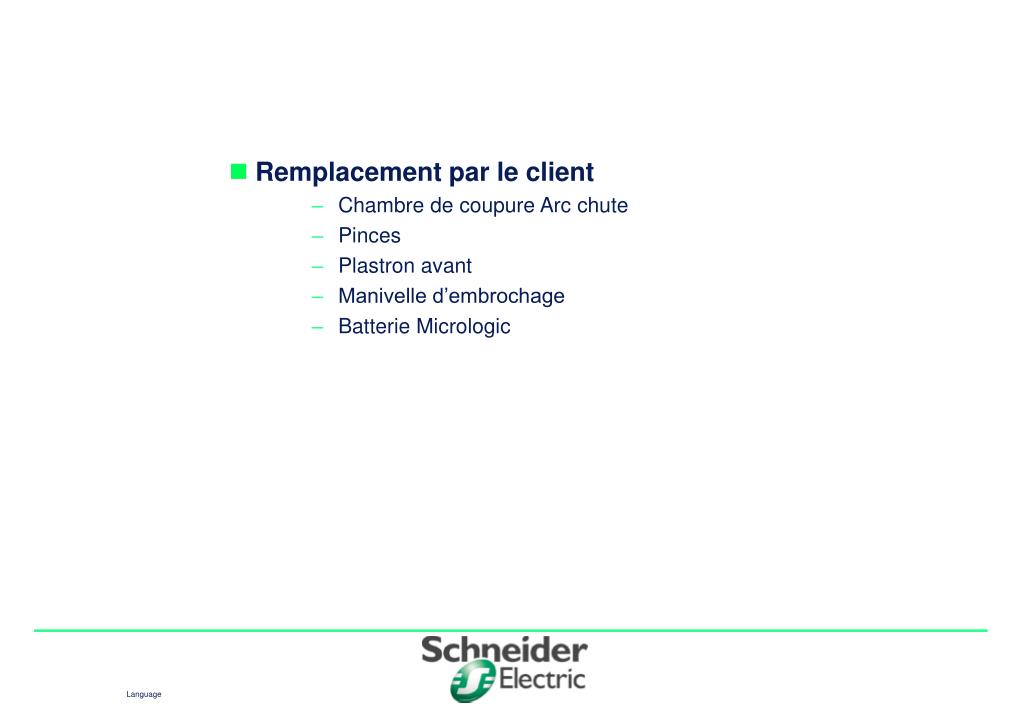

Remplacement par le client
      • Chambre de coupure Arc chute
      • Pinces
      • Plastron avant
      • Manivelle d’embrochage
      • Batterie Micrologic
slide15

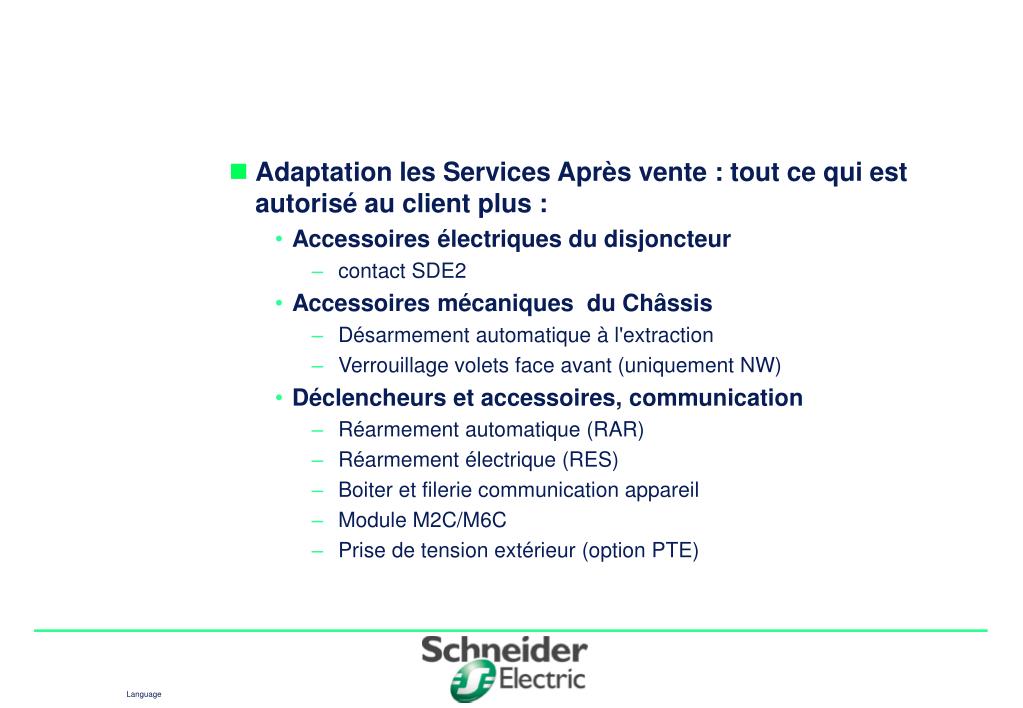

Adaptation les Services Après vente : tout ce qui est autorisé au client plus :
    • Accessoires électriques du disjoncteur
      • contact SDE2
    • Accessoires mécaniques du Châssis
      • Désarmement automatique à l'extraction
      • Verrouillage volets face avant (uniquement NW)
    • Déclencheurs et accessoires, communication
      • Réarmement automatique (RAR)
      • Réarmement électrique (RES)
      • Boiter et filerie communication appareil
      • Module M2C/M6C
      • Prise de tension extérieur (option PTE)
slide16

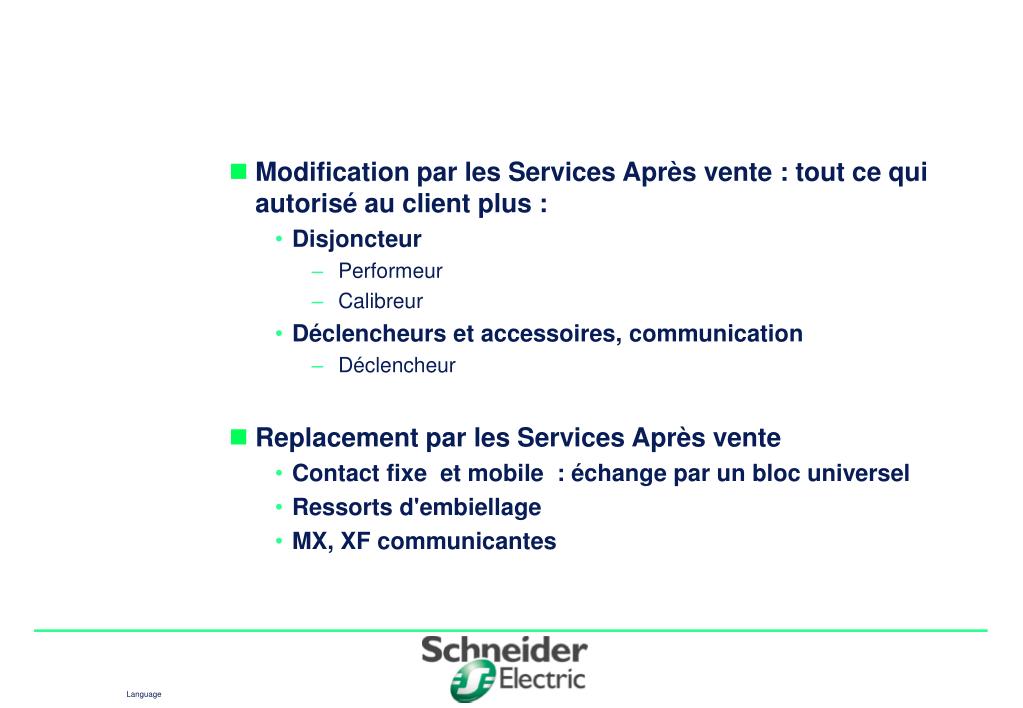

Modification par les Services Après vente : tout ce qui autorisé au client plus :
    • Disjoncteur
      • Performeur
      • Calibreur
    • Déclencheurs et accessoires, communication
      • Déclencheur
  • Replacement par les Services Après vente
    • Contact fixe et mobile : échange par un bloc universel
    • Ressorts d'embiellage
    • MX, XF communicantes
op ration de maintenance pr ventive
Opération de maintenance préventive
  • Vérifiez les conditions d’exploitation
  • Sauvegardez les réglages et historiques de Micrologic
  • Effectuez les tests de fonctionnement avant la maintenance
  • Vérifiez l’usure des contacts et le mécanisme d’accumulation d’énergie

Non OK

OK

  • Démontez tous les accessoires
  • Remplacez par un nouveau bloc
  • Nettoyez & regraissez le châssis
  • Replacez l’unité de contrôle et testez les connections
  • Testez les auxiliaires
  • Testez les courbes de Micrologic
  • Testez la communication
  • Démontez le minimum d’accessoires (échangez systématiquement les bobines )
  • Nettoyez et regraissez (disjoncteur et châssis)
  • Testez les courbes de Micrologic
  • Testez la communication
