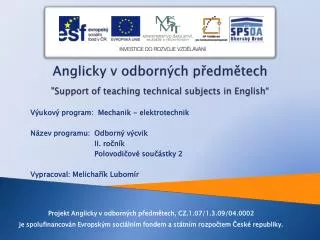

  1. Anglicky v odborných předmětech"Support ofteachingtechnicalsubjects in English“ Výukový program: Mechanik - elektrotechnik Název programu: Odborný výcvik II. ročník Polovodičové součástky 2 Vypracoval: Melichařík Lubomír Projekt Anglicky v odborných předmětech, CZ.1.07/1.3.09/04.0002 je spolufinancován Evropským sociálním fondem a státním rozpočtem České republiky.

  2. POLOVODIČOVÉ SOUČÁSTKY 2 • Přechod P-N • je oblast na rozhraní příměsového polovodiče typu P a polovodiče typu N. Přechod P-Npropouští elektrický proud pouze jedním směrem. • Vlastností přechodu P-N se používá v polovodičových součástkách – diodě, tranzistoru, fotodiodě a dalších.

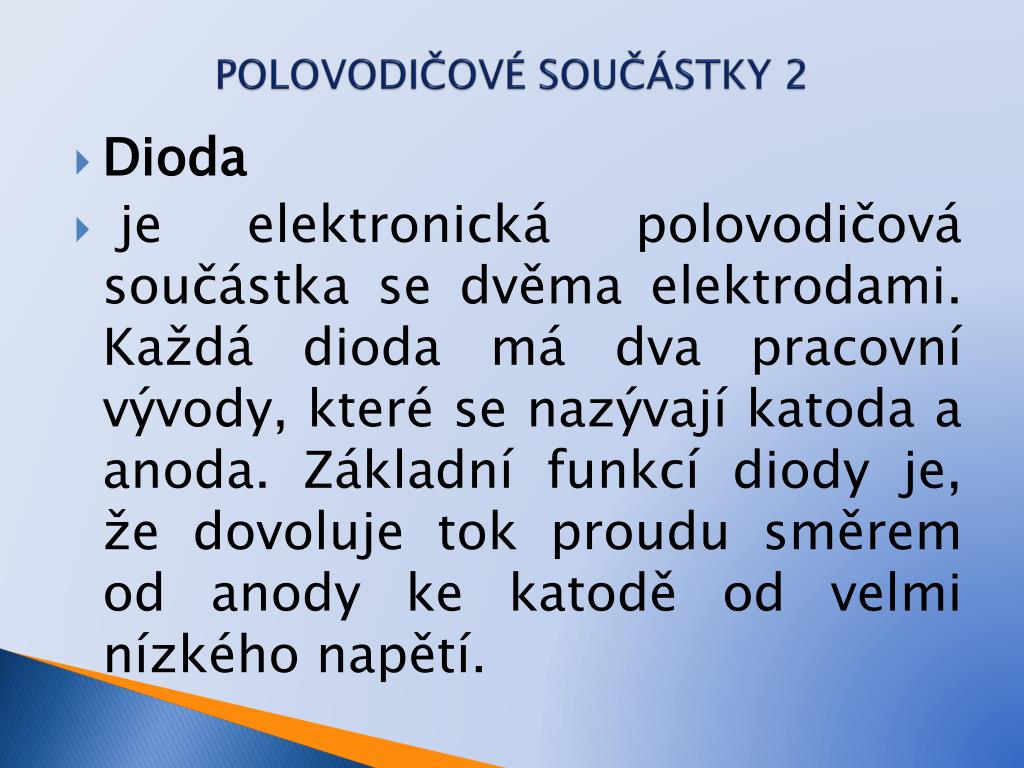

  3. POLOVODIČOVÉ SOUČÁSTKY 2 • Dioda • je elektronická polovodičová součástka se dvěma elektrodami. Každá dioda má dva pracovní vývody, které se nazývají katoda a anoda. Základní funkcí diody je, že dovoluje tok proudu směrem od anody ke katodě od velmi nízkého napětí.

  4. POLOVODIČOVÉ SOUČÁSTKY 2 • Diody-elektrotechnické značky • Elektrotechnická schématická značka diody • Elektrotechnická schématická značka zenerovydiody • Elektrotechnická schématická značka kapacitní diody-varikapu • Elektrotechnická schématická značka LED diody • Elektrotechnická schématická značka fotodiody

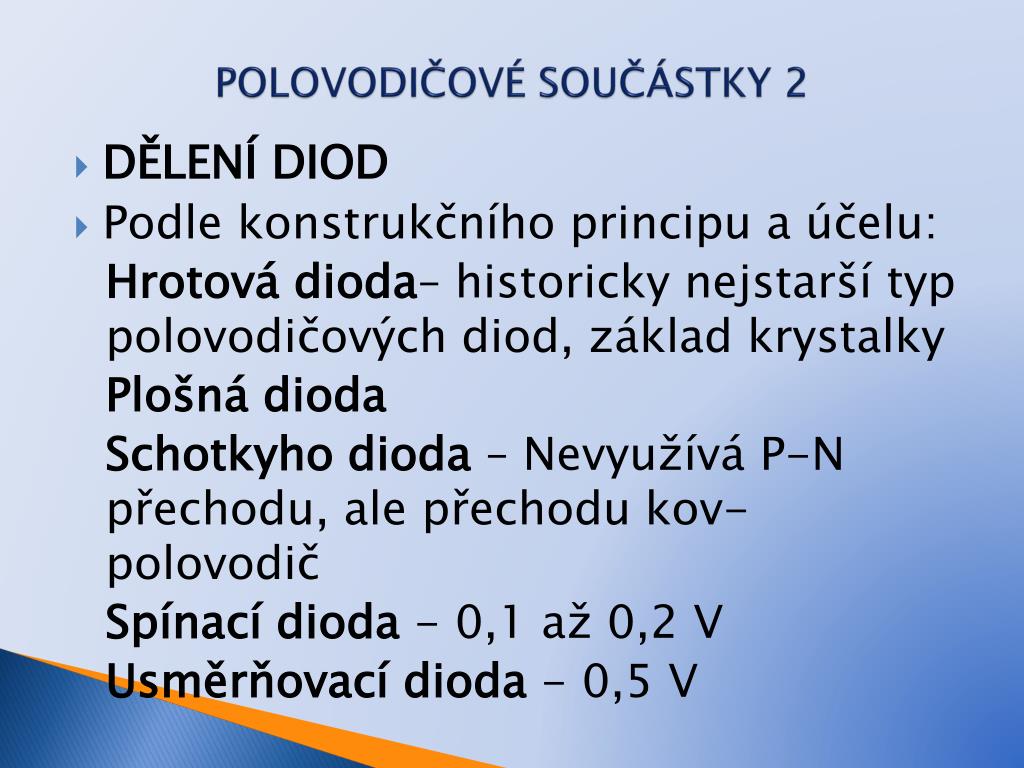

  5. POLOVODIČOVÉ SOUČÁSTKY 2 • DĚLENÍ DIOD • Podle konstrukčního principu a účelu: Hrotová dioda– historicky nejstarší typ polovodičových diod, základ krystalky Plošná dioda Schotkyho dioda – Nevyužívá P-N přechodu, ale přechodu kov-polovodič Spínací dioda - 0,1 až 0,2 V Usměrňovací dioda - 0,5 V

  6. POLOVODIČOVÉ SOUČÁSTKY 2 • DRUHY DIOD • Fotodioda– dopadající záření způsobí v oblasti přechodu P-N vytvoření dvojice elektron – kladná díra, a tím dojde ke zvýšení vodivosti nebo ke zvýšení napětí na přechodu P-N • LED – svítivá dioda. Rekombinace v oblasti přechodu P-N při průchodu proudu v propustném směru způsobují vydávání světelného záření. • Zenerova dioda – bývá konstruována tak, že v závěrném směru dochází při napětí několika voltů k nedestruktivnímu zenerovu průrazu. Díky tomu může fungovat jako stabilizátor napětí

  7. POLOVODIČOVÉ SOUČÁSTKY 2 • DRUHY DIOD • Tunelová dioda+0V • Kapacitní dioda (varikap) je speciální dioda konstruovaná tak, aby měla větší kapacitu. S velikostí napětí na diodě se mírně mění její kapacita. Tohoto jevu se používá např. v ladících obvodech rádiových přijímačů. • PIN dioda je speciální dioda, co má uprostřed intrimickouregulaci

  8. Aktivita pro žáky – povinný snímekÚkol, test, otázky … . • 1. Definujte přechod P-N • 2. Co je to dioda ? • 3. Napište jak dělíme diody • 4. Vyjmenujte druhy diod

  9. Aktivita pro žáky – povinný snímekÚkol, test, otázky … . Dva snímky jsou nejlépe. • 1. Nakreslete schematickou značku diody • 2. Nakreslete schematickou značku fotodiody • 3. Nakreslete schematickou značku LED diody • 4. Nakreslete schematickou značku zenerovydiody • 5. Nakreslete schematickou značku kapacitní diody

  10. Použitá literatura • Václav Malina Poznáváme elektroniku I. • Adrian Schommers Elektronika tajemství zbavená. ISBN 3-92608-32-5
