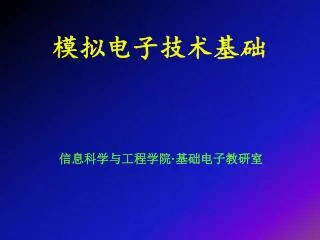

  1. 模拟电子技术基础 信息科学与工程学院·基础电子教研室

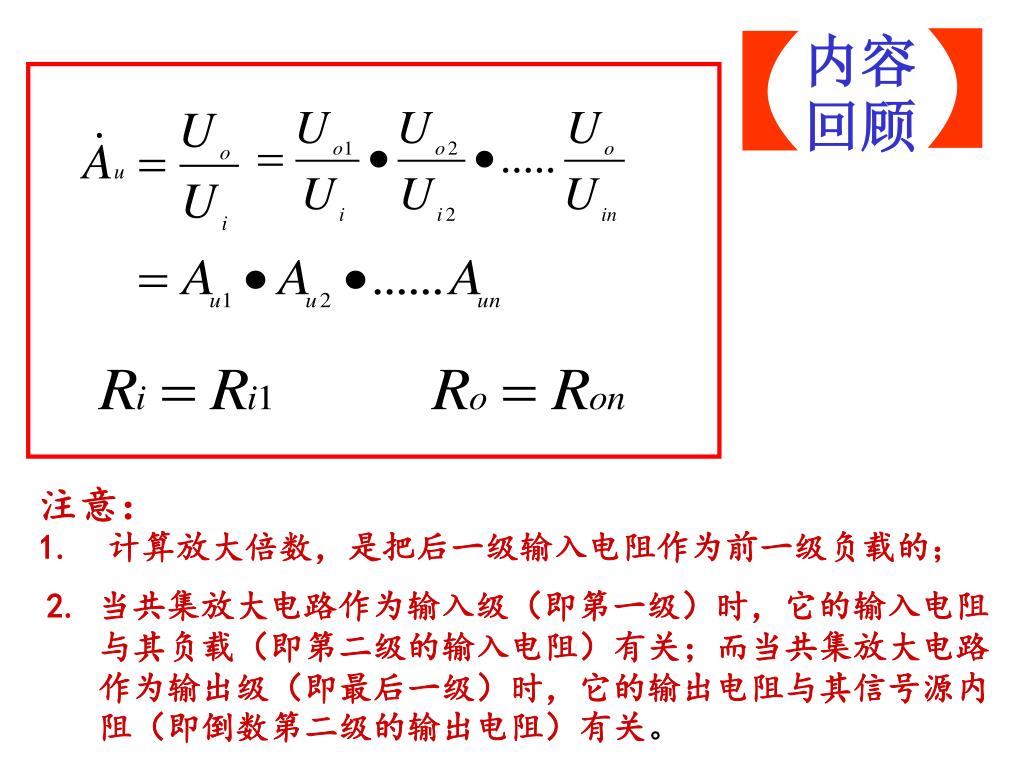

  2. 】 【 内容回顾 注意： 1. 计算放大倍数，是把后一级输入电阻作为前一级负载的； • 当共集放大电路作为输入级（即第一级）时，它的输入电阻 • 与其负载（即第二级的输入电阻）有关；而当共集放大电路 • 作为输出级（即最后一级）时，它的输出电阻与其信号源内 • 阻（即倒数第二级的输出电阻）有关。

  3. 】 【 内容回顾

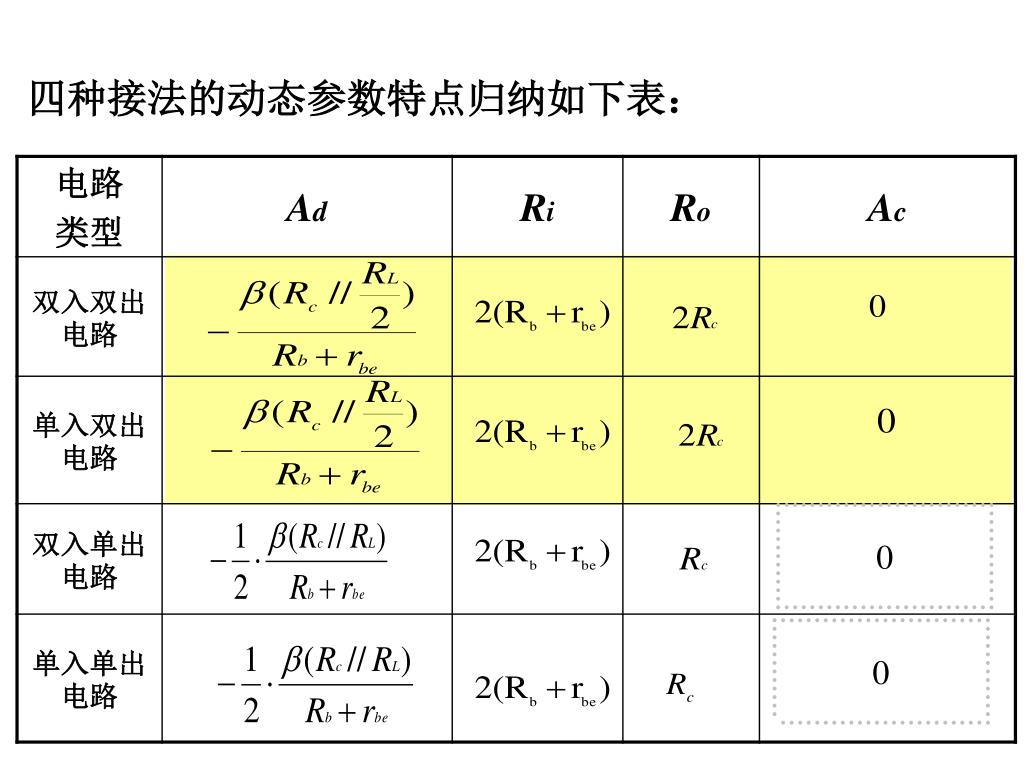

  4. 四种接法的动态参数特点归纳如下表： 0 0

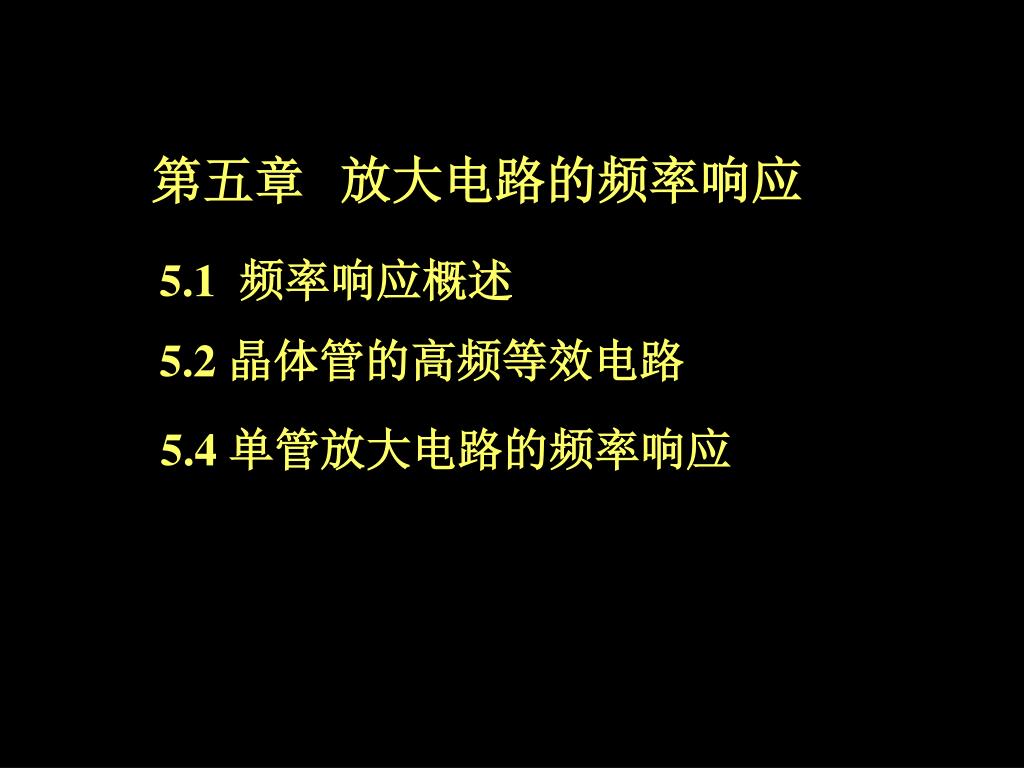

  5. 第五章 放大电路的频率响应 5.1 频率响应概述 5.2 晶体管的高频等效电路 5.4 单管放大电路的频率响应

  6. 5.1 频率响应概述

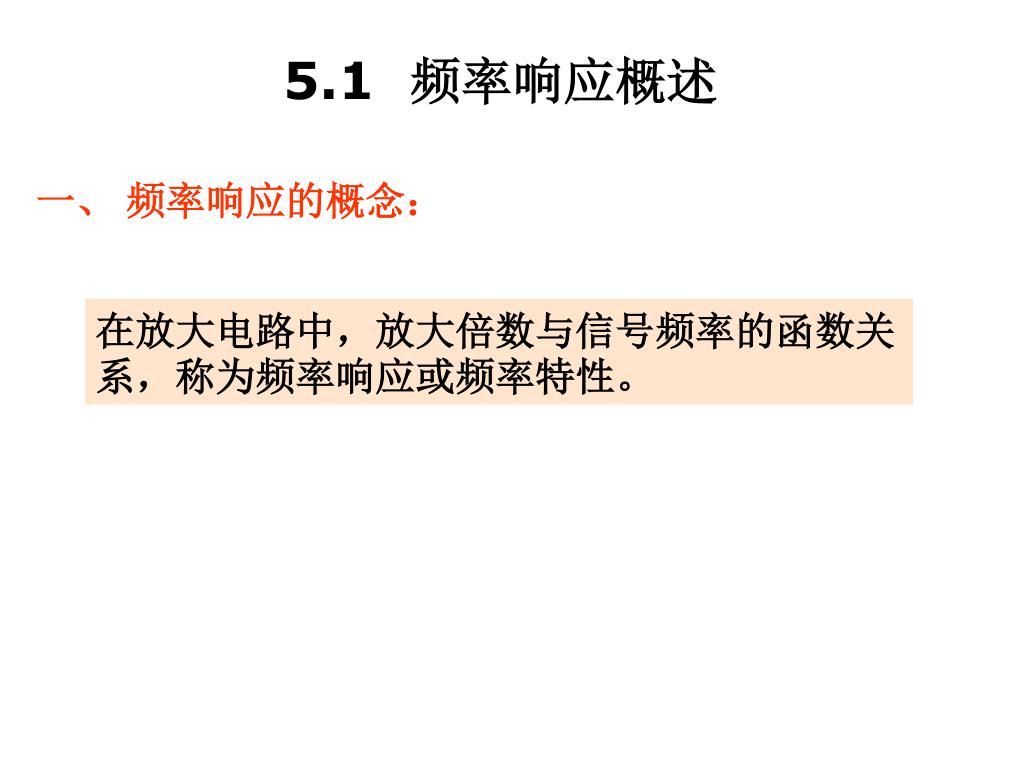

  7. 5.1 频率响应概述 一、 频率响应的概念： 在放大电路中，放大倍数与信号频率的函数关系，称为频率响应或频率特性。

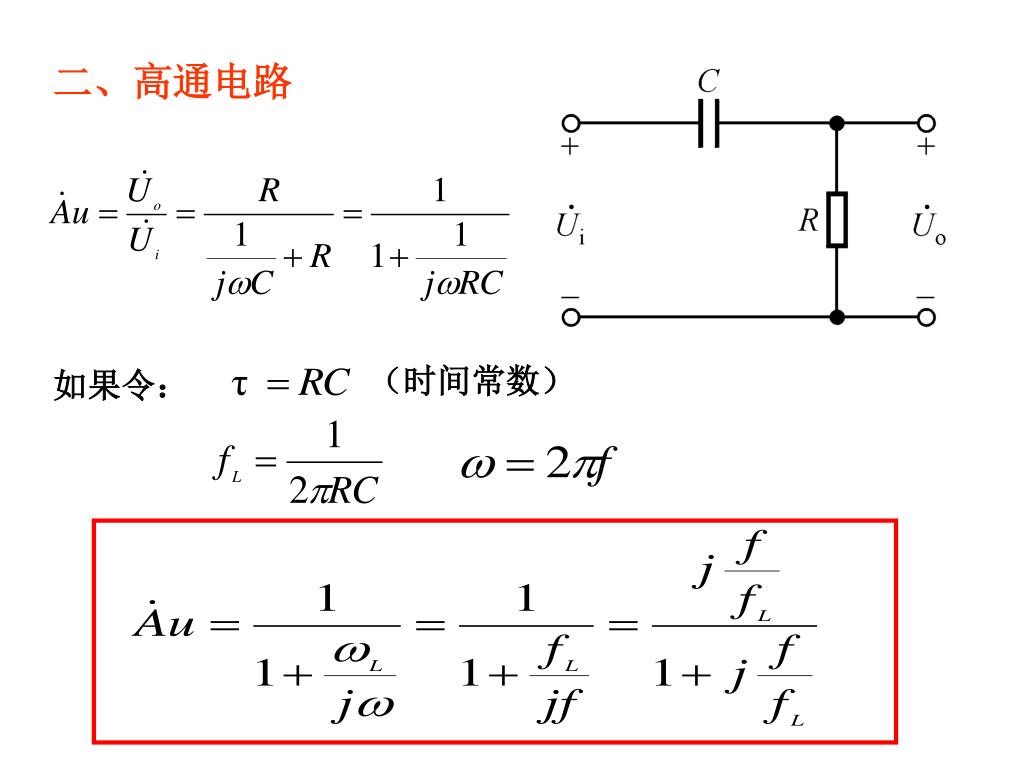

  8. （时间常数） 如果令： 二、高通电路

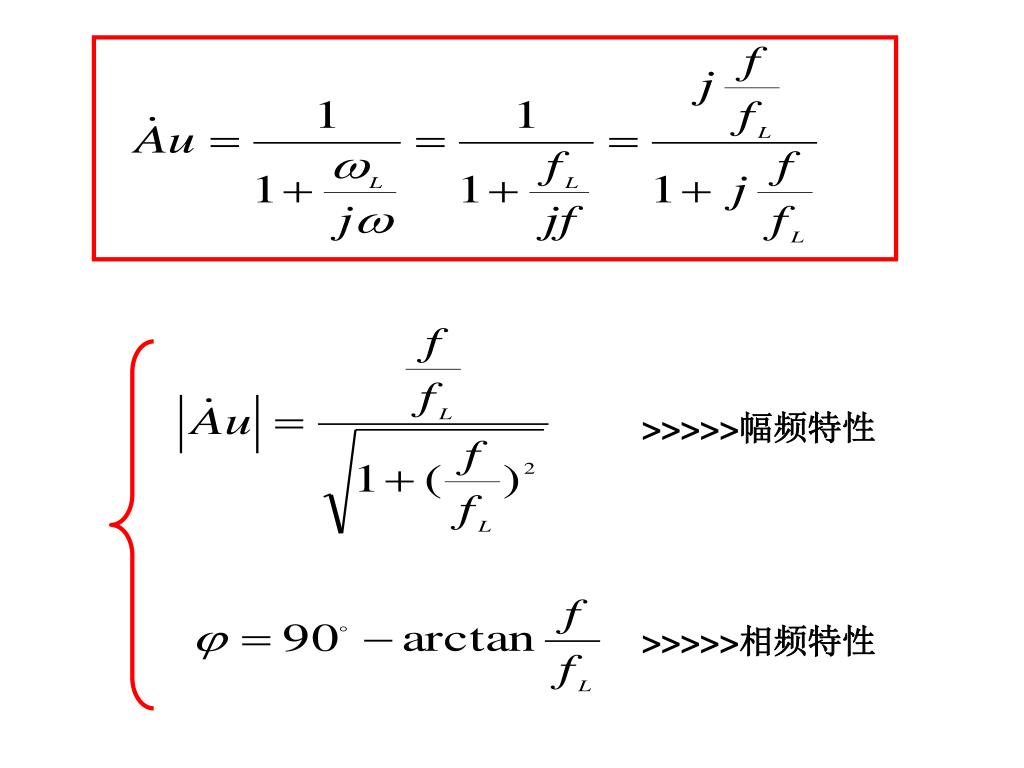

  9. >>>>>幅频特性 >>>>>相频特性

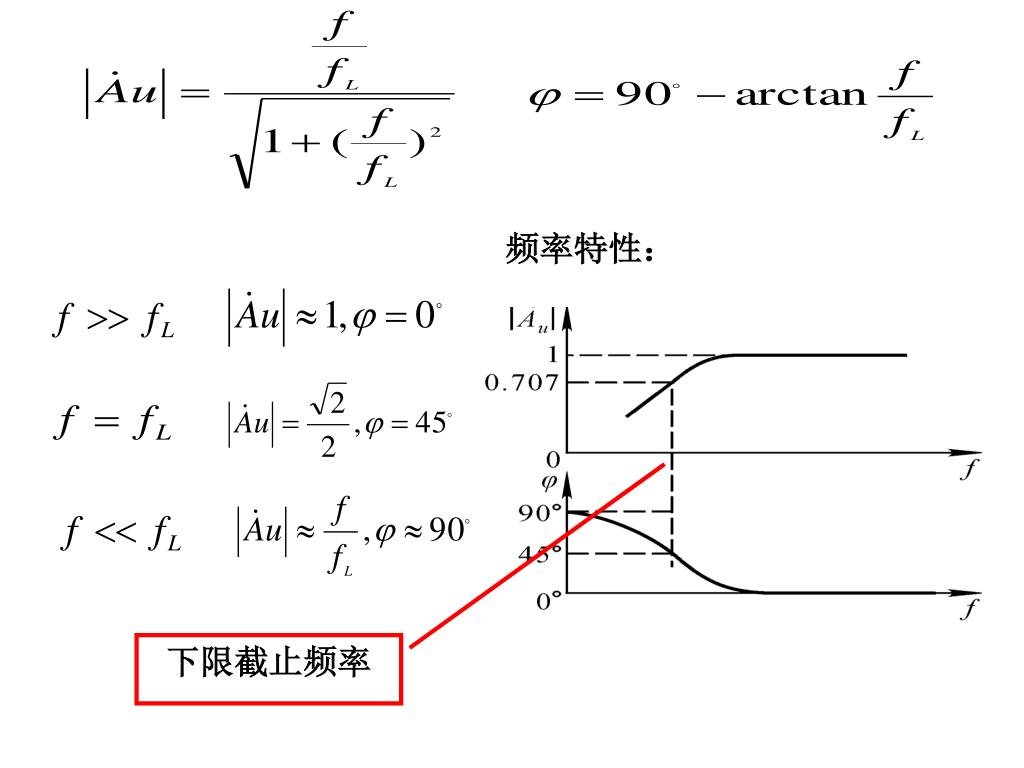

  10. 频率特性： 下限截止频率

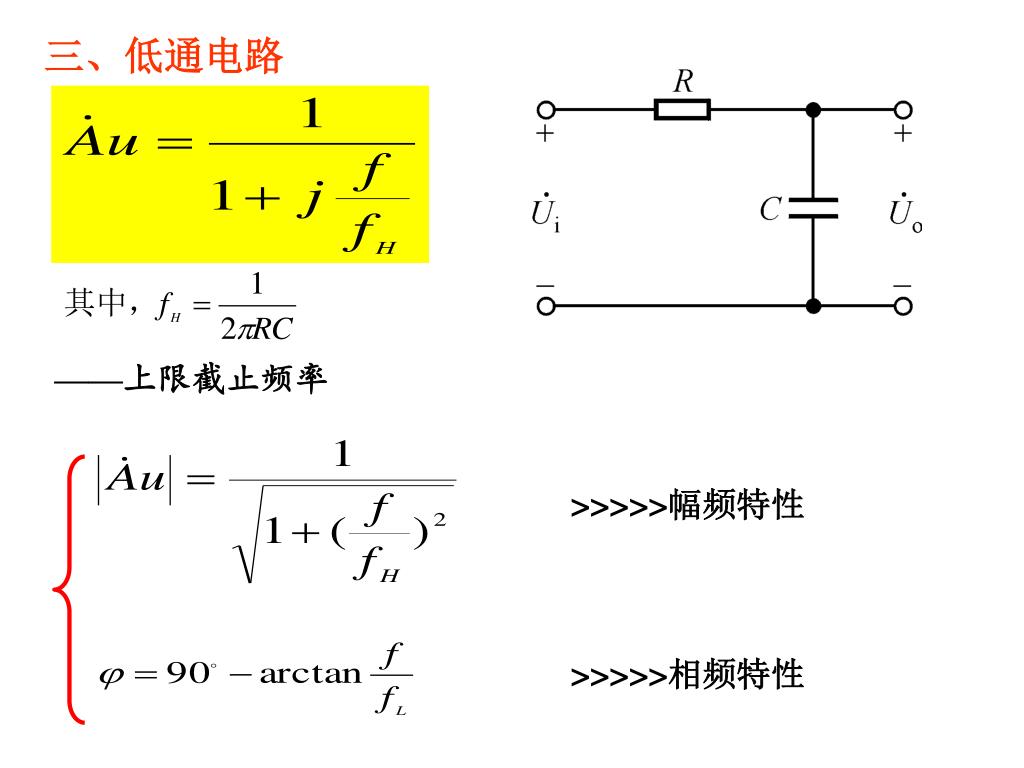

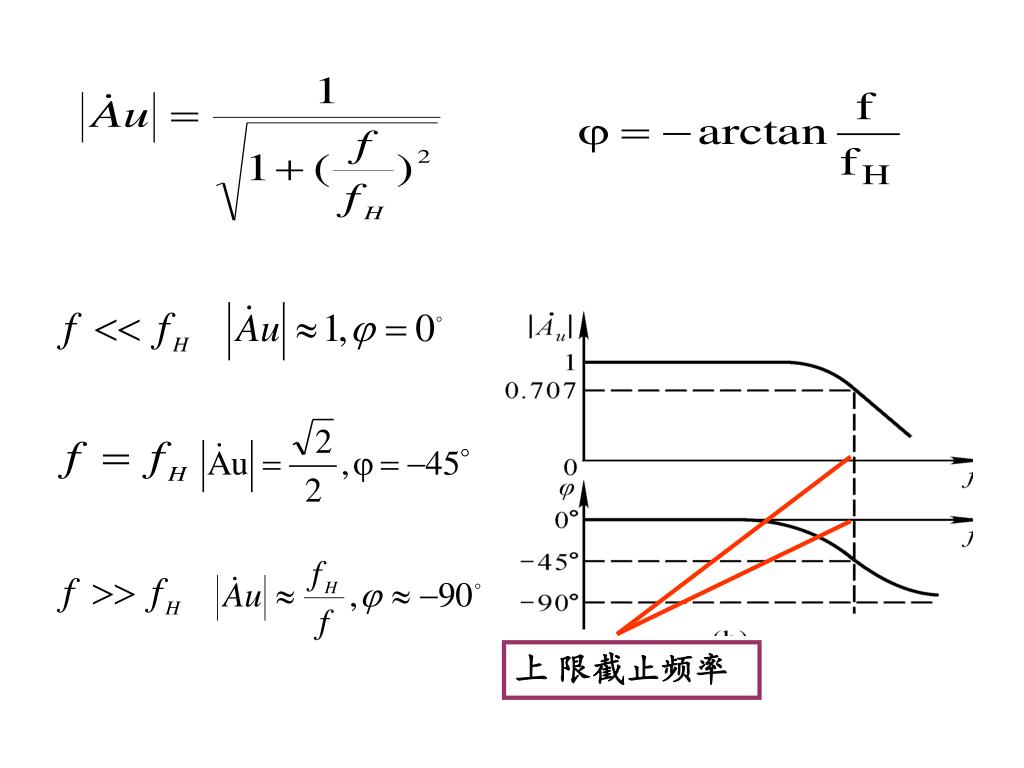

  11. 三、低通电路 ——上限截止频率 >>>>>幅频特性 >>>>>相频特性

  12. 上 限截止频率

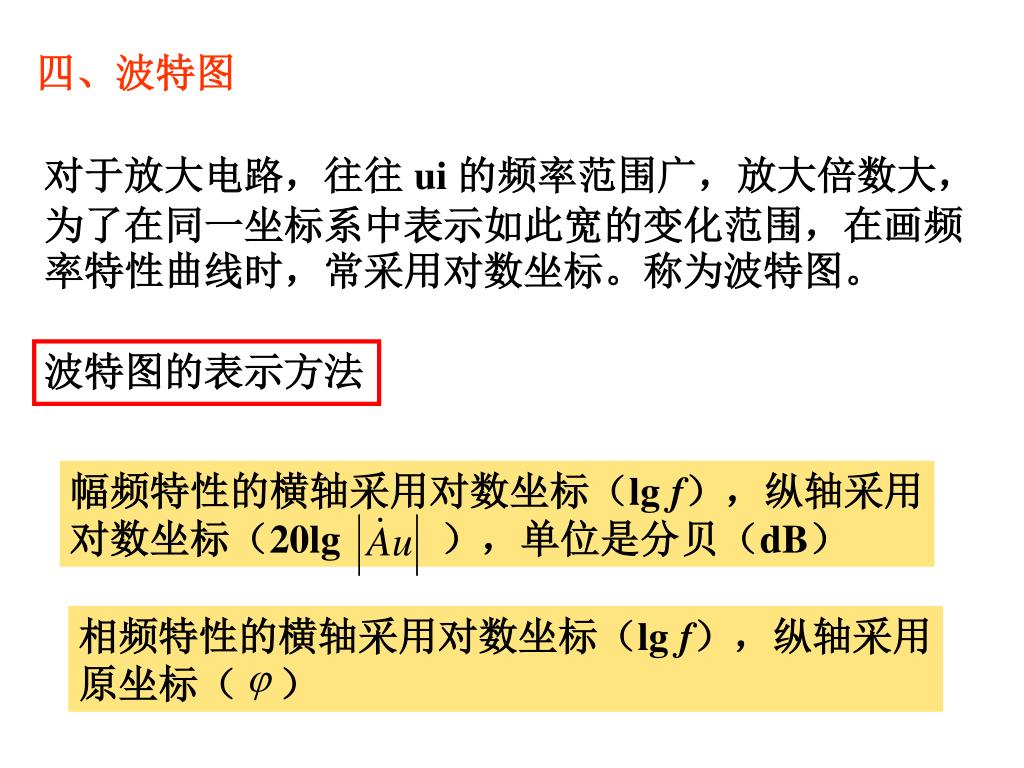

  13. 幅频特性的横轴采用对数坐标（lg f），纵轴采用 对数坐标（20lg ），单位是分贝（dB） 相频特性的横轴采用对数坐标（lg f），纵轴采用 原坐标（ ） 四、波特图 对于放大电路，往往 ui 的频率范围广，放大倍数大，为了在同一坐标系中表示如此宽的变化范围，在画频率特性曲线时，常采用对数坐标。称为波特图。 波特图的表示方法

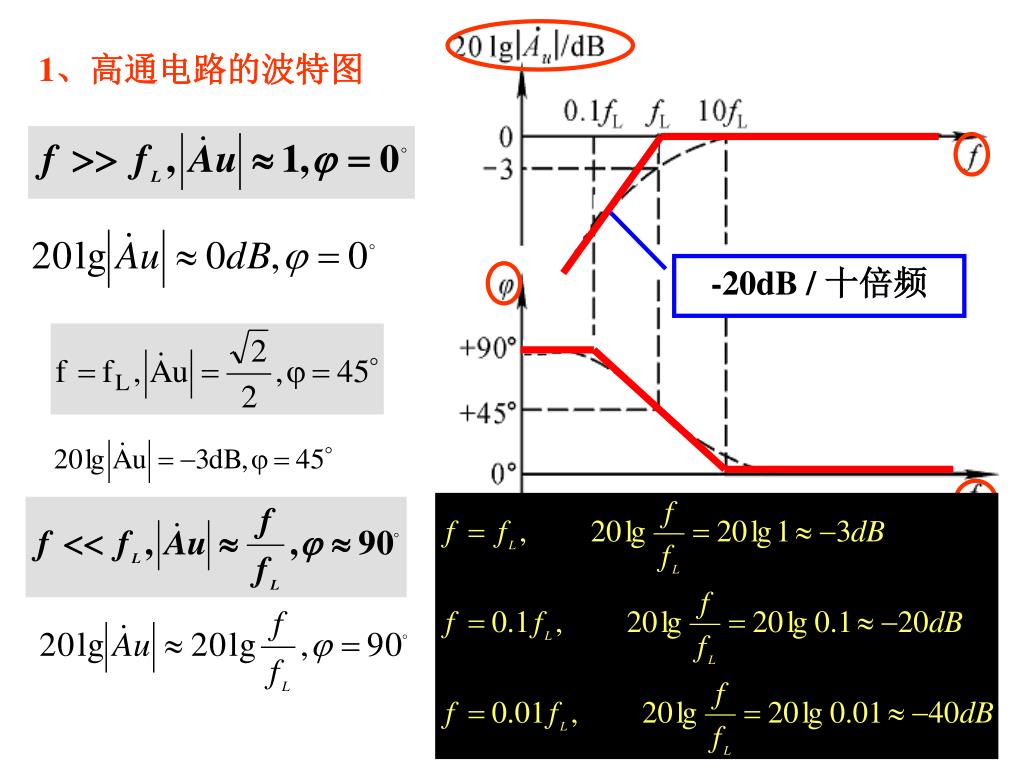

  14. 1、高通电路的波特图 -20dB / 十倍频 折线化的近似波特图

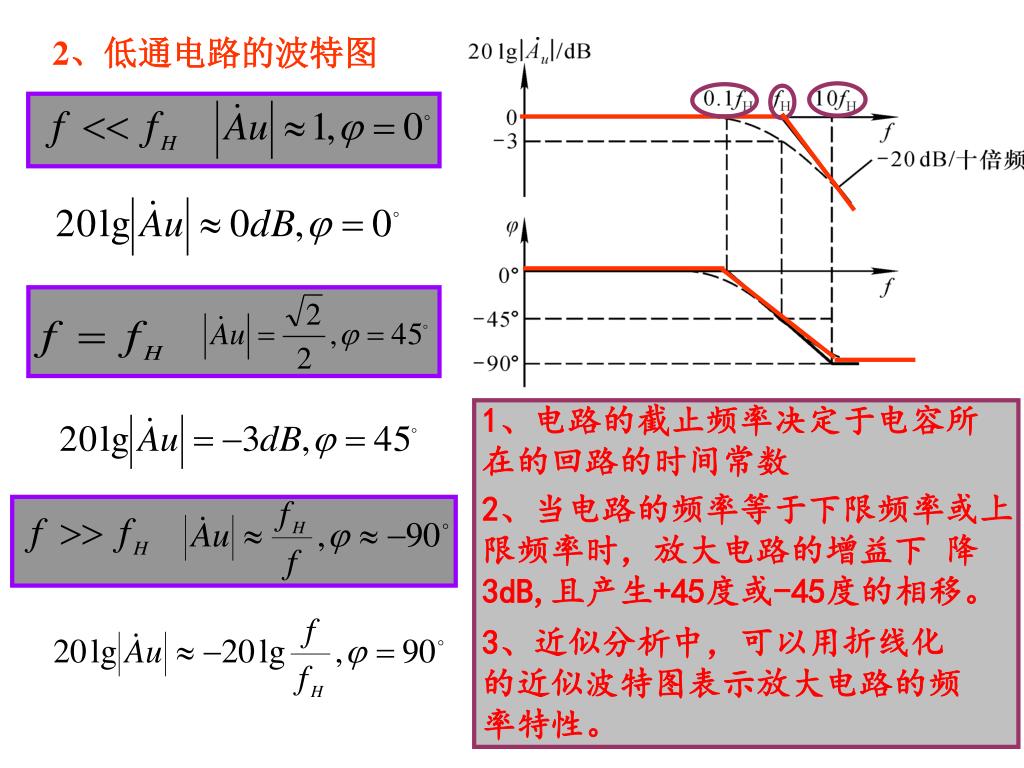

  15. 2、低通电路的波特图 1、电路的截止频率决定于电容所在的回路的时间常数 2、当电路的频率等于下限频率或上限频率时，放大电路的增益下 降3dB,且产生+45度或-45度的相移。 3、近似分析中，可以用折线化的近似波特图表示放大电路的频率特性。

  16. 4 5 6 7 1 2 3

  17. 5.2 晶体管的高频等效电路

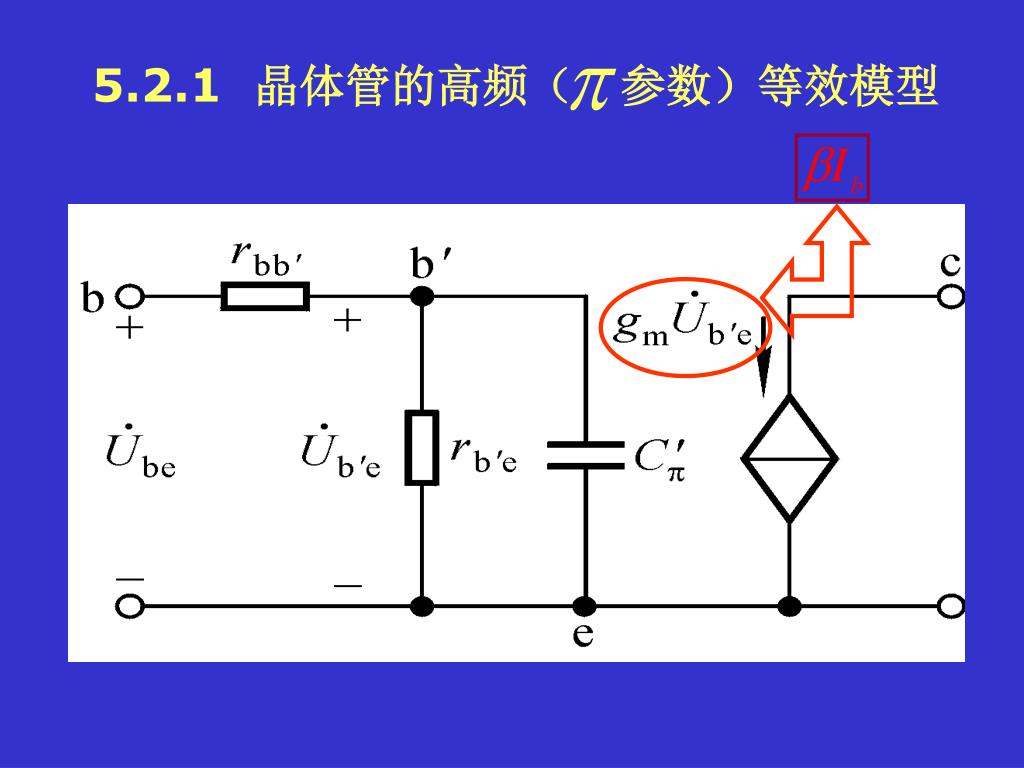

  18. 5.2.1 晶体管的高频（ 参数）等效模型 很小，被忽略

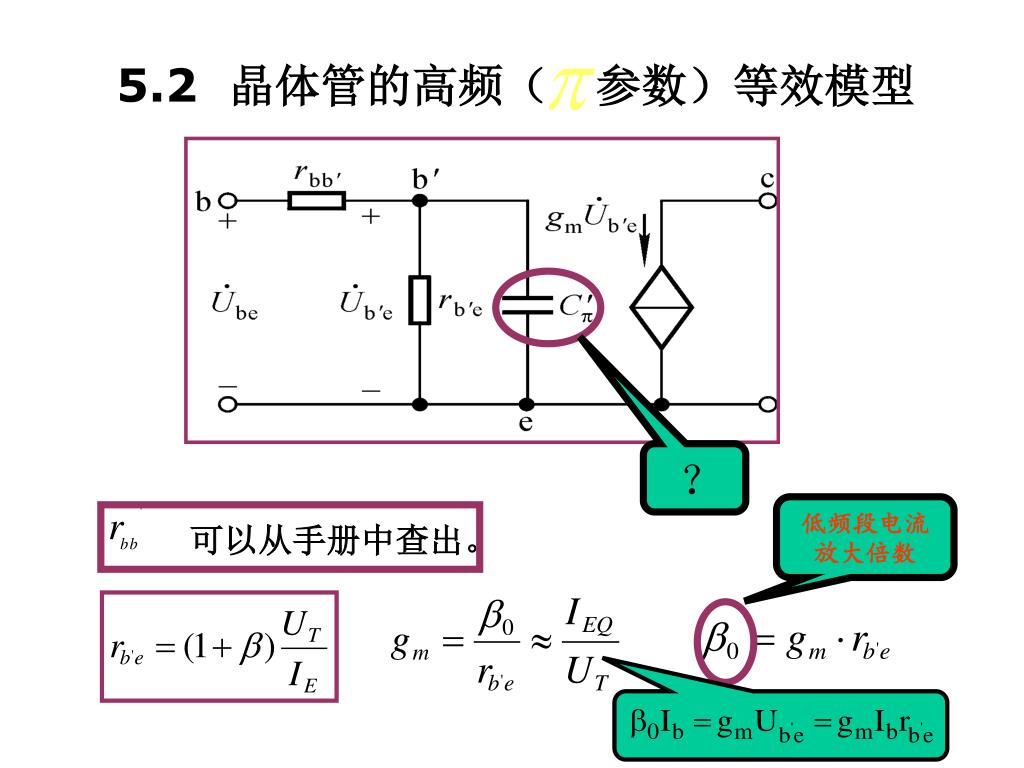

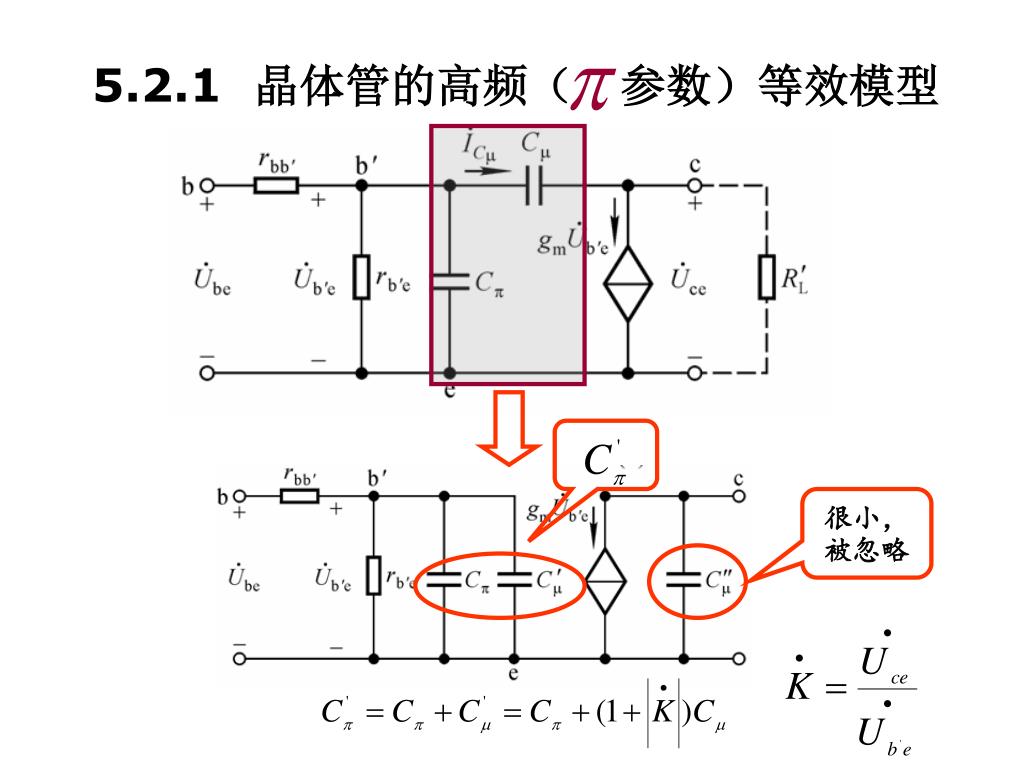

  19. 5.2.1 晶体管的高频（ 参数）等效模型

  20. 5.2 晶体管的高频（ 参数）等效模型 可以从手册中查出。 ？ 低频段电流放大倍数

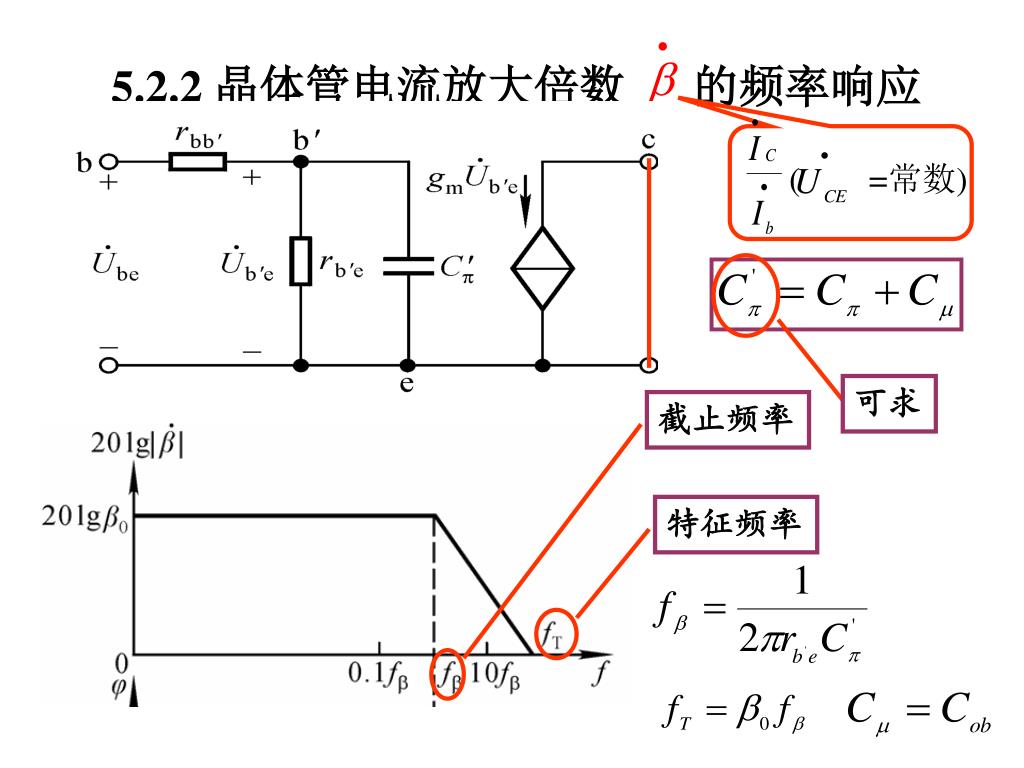

  21. 5.2.2 晶体管电流放大倍数 的频率响应 ( =常数) 可求 截止频率 特征频率

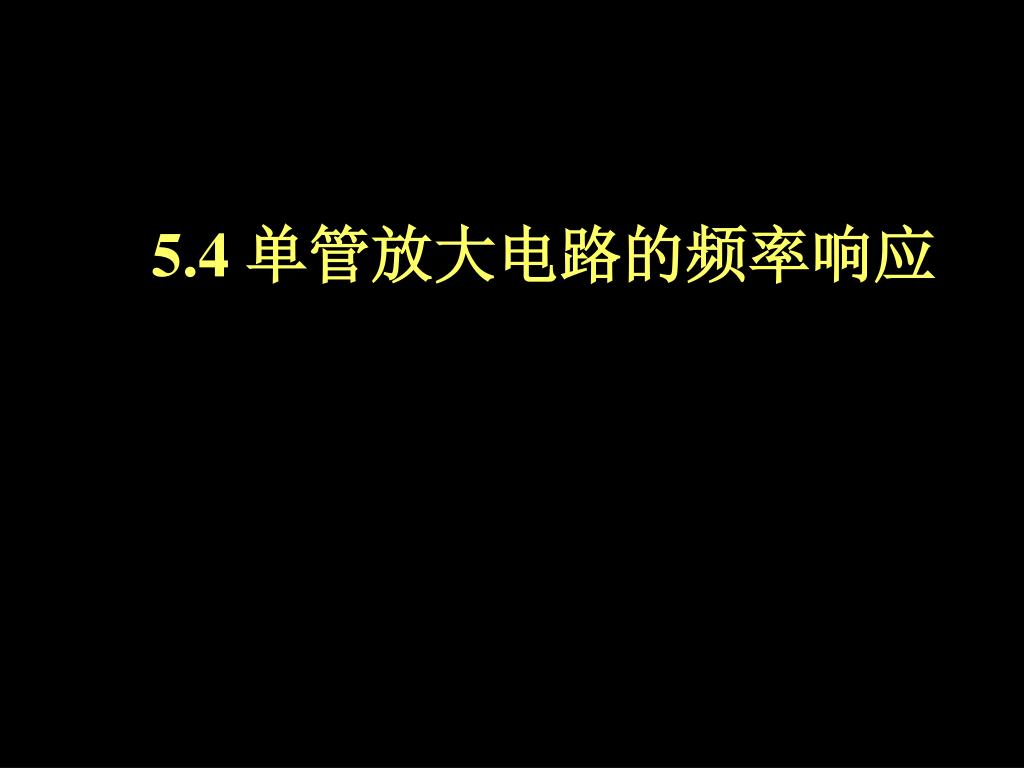

  22. 5.4 单管放大电路的频率响应

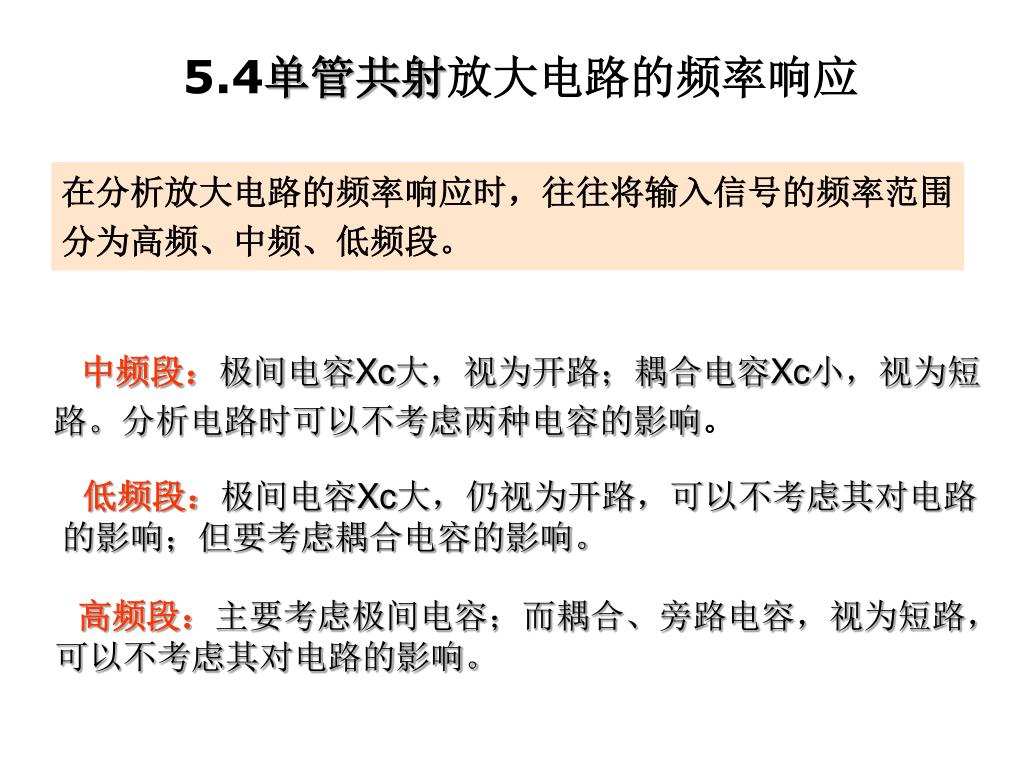

  23. 5.4单管共射放大电路的频率响应 在分析放大电路的频率响应时，往往将输入信号的频率范围分为高频、中频、低频段。 中频段：极间电容Xc大，视为开路；耦合电容Xc小，视为短路。分析电路时可以不考虑两种电容的影响。 低频段：极间电容Xc大，仍视为开路，可以不考虑其对电路 的影响；但要考虑耦合电容的影响。 高频段：主要考虑极间电容；而耦合、旁路电容，视为短路， 可以不考虑其对电路的影响。

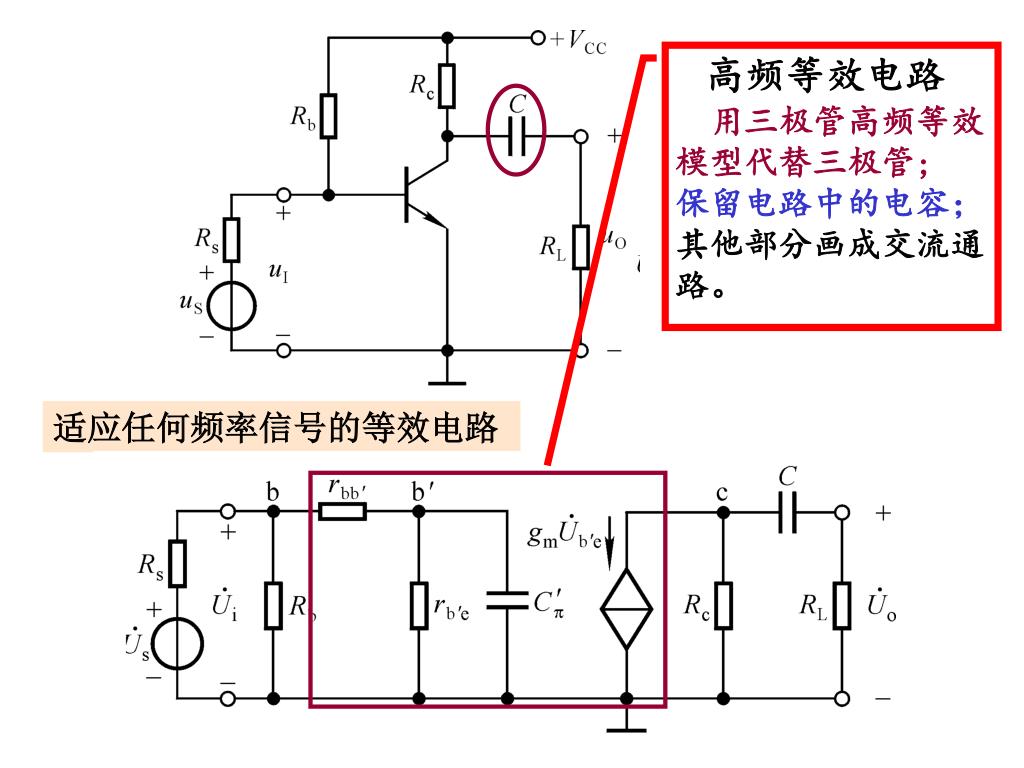

  24. 高频等效电路 用三极管高频等效模型代替三极管; 保留电路中的电容；其他部分画成交流通路。 适应任何频率信号的等效电路

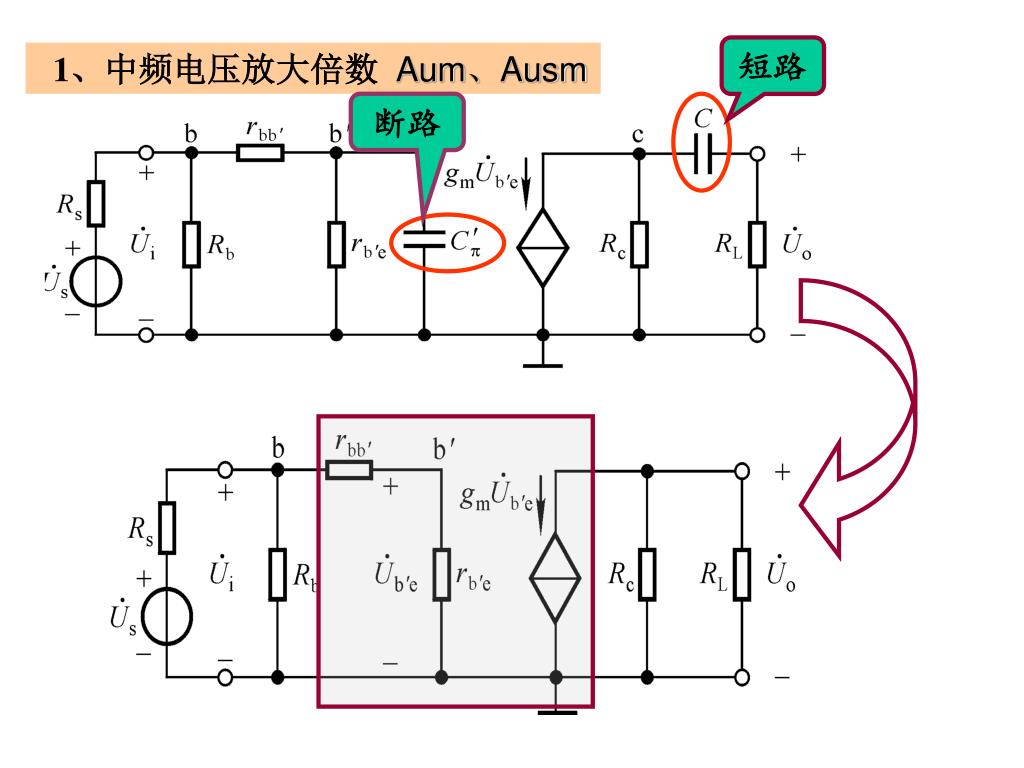

  25. 短路 1、中频电压放大倍数Aum、Ausm 断路

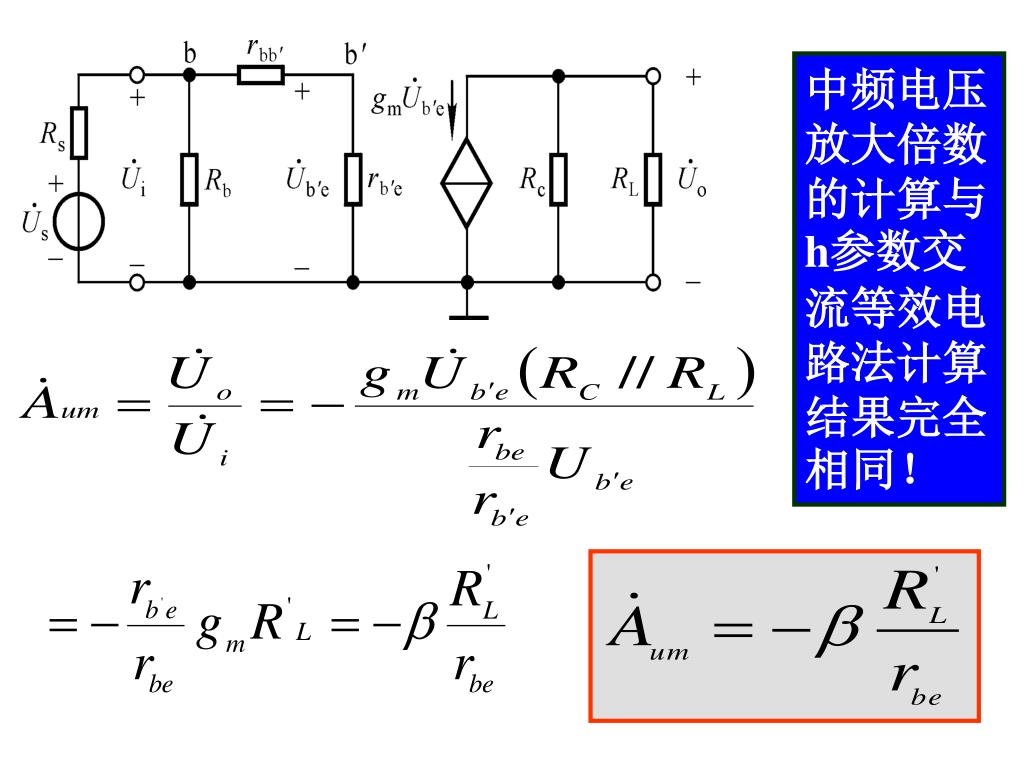

  26. 中频电压放大倍数的计算与h参数交流等效电路法计算结果完全相同！中频电压放大倍数的计算与h参数交流等效电路法计算结果完全相同！

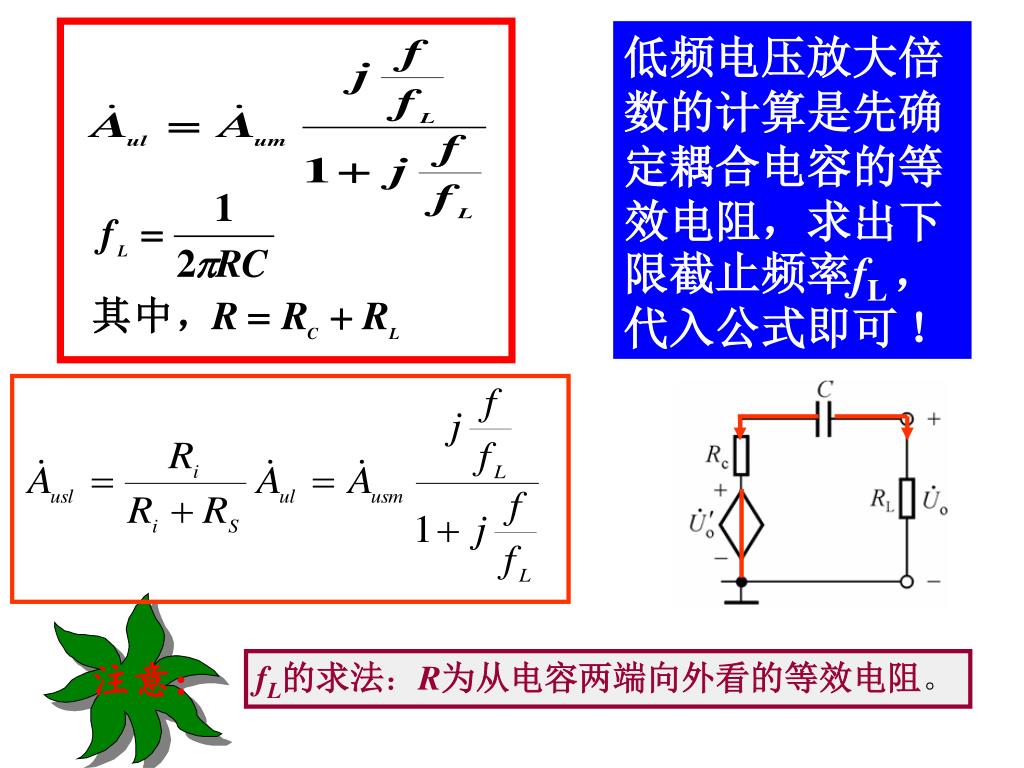

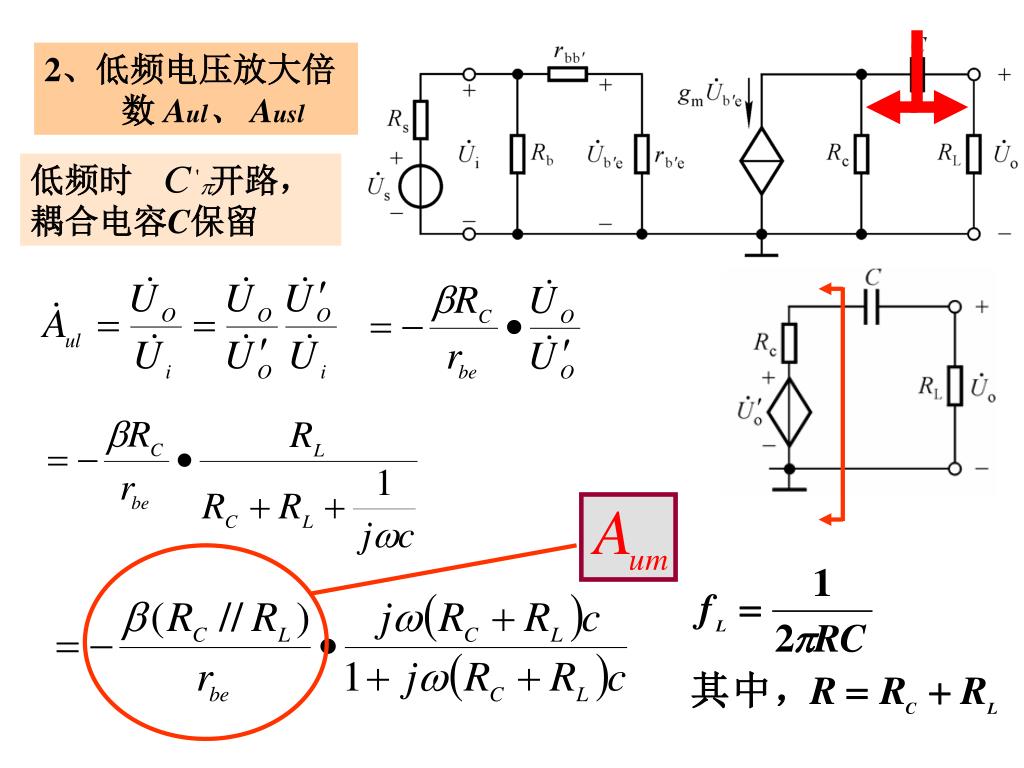

  27. 低频时 开路， 耦合电容C保留 2、低频电压放大倍 数 Aul、Ausl

  28. 注意： 低频电压放大倍数的计算是先确定耦合电容的等效电阻，求出下限截止频率fL ，代入公式即可！ fL的求法：R为从电容两端向外看的等效电阻。

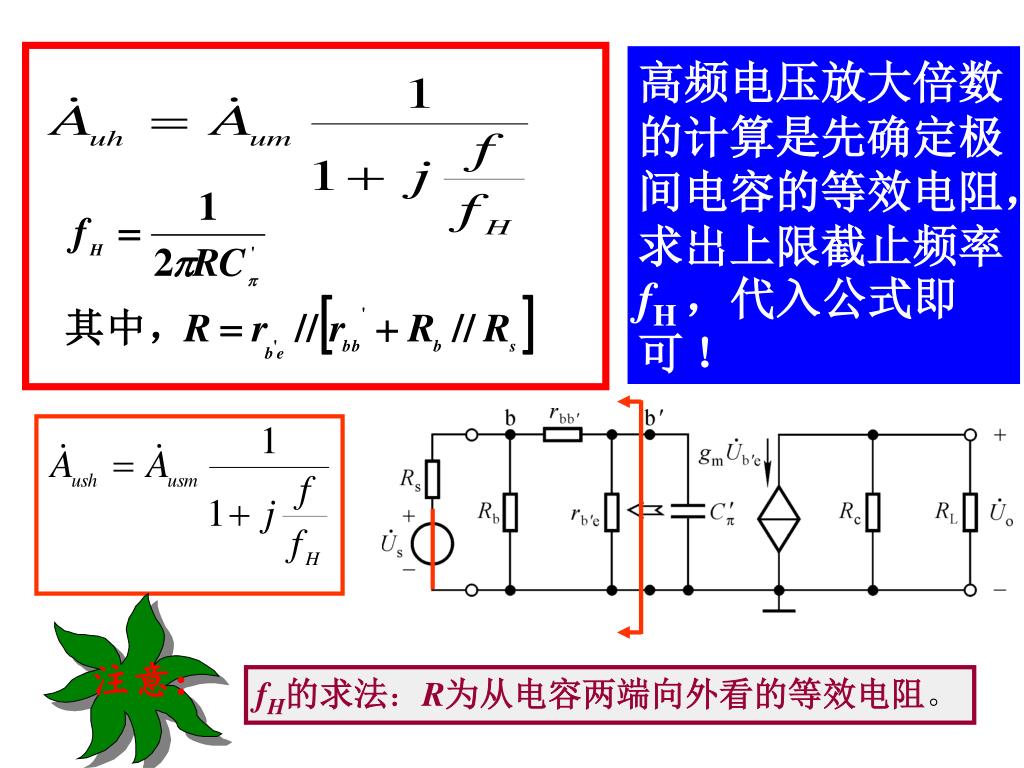

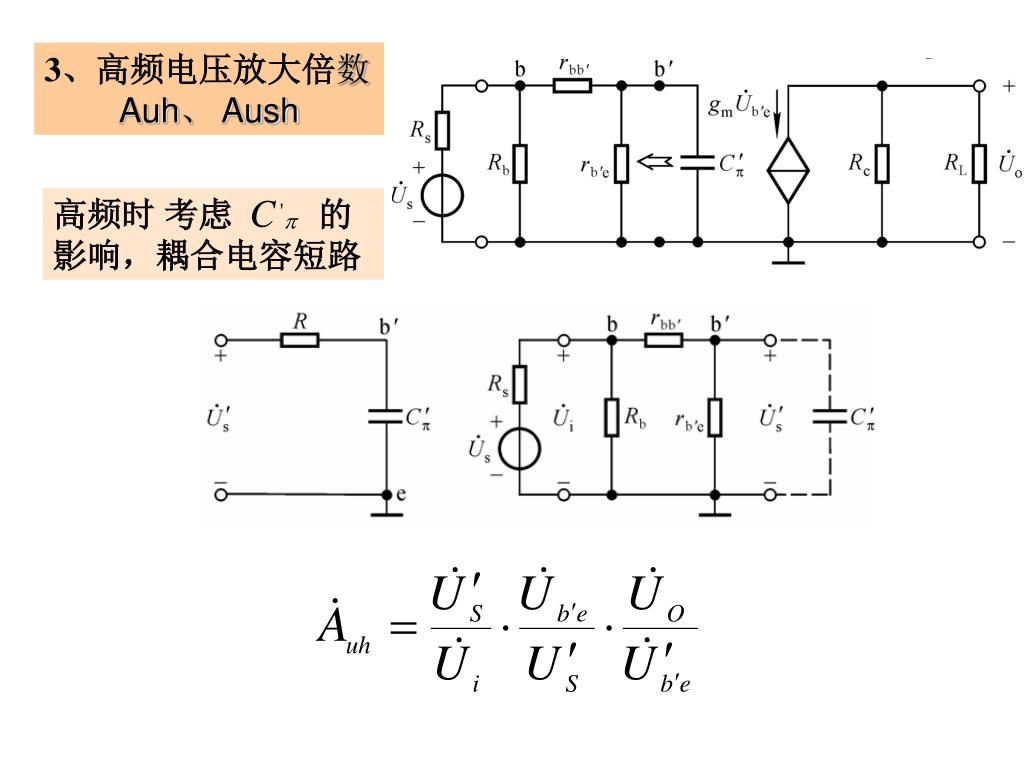

  29. 高频时 考虑 的 影响，耦合电容短路 3、高频电压放大倍数 Auh、 Aush

  30. 注意： 高频电压放大倍数的计算是先确定极间电容的等效电阻，求出上限截止频率fH ，代入公式即可！ fH的求法：R为从电容两端向外看的等效电阻。

  31. 适用于任何频率信号的放大倍数式为： 中频段： （高通电路，存在下限截止频率） 低频段： （低通电路，存在上限截止频率） 高频段：

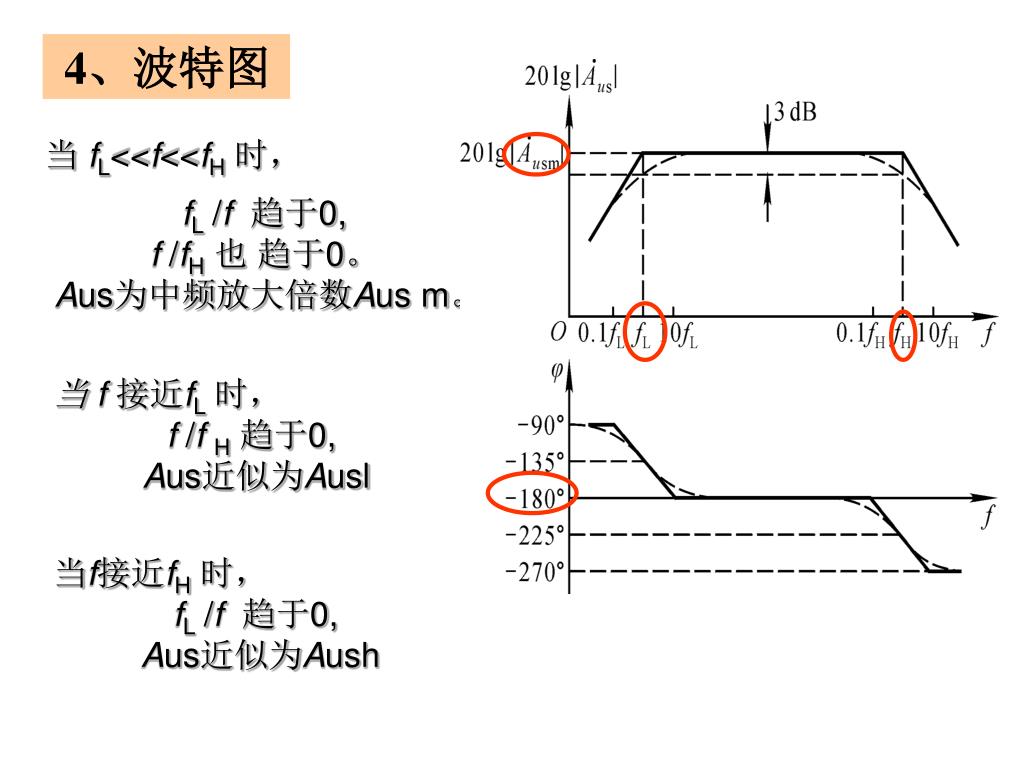

  32. 4、波特图 当 fL<<f<<fH时， fL /f趋于0, f /fH也 趋于0。 Aus为中频放大倍数Aus m。 当 f接近fL时， f /fH趋于0, Aus近似为Ausl 当f接近fH时， fL /f趋于0, Aus近似为Aush

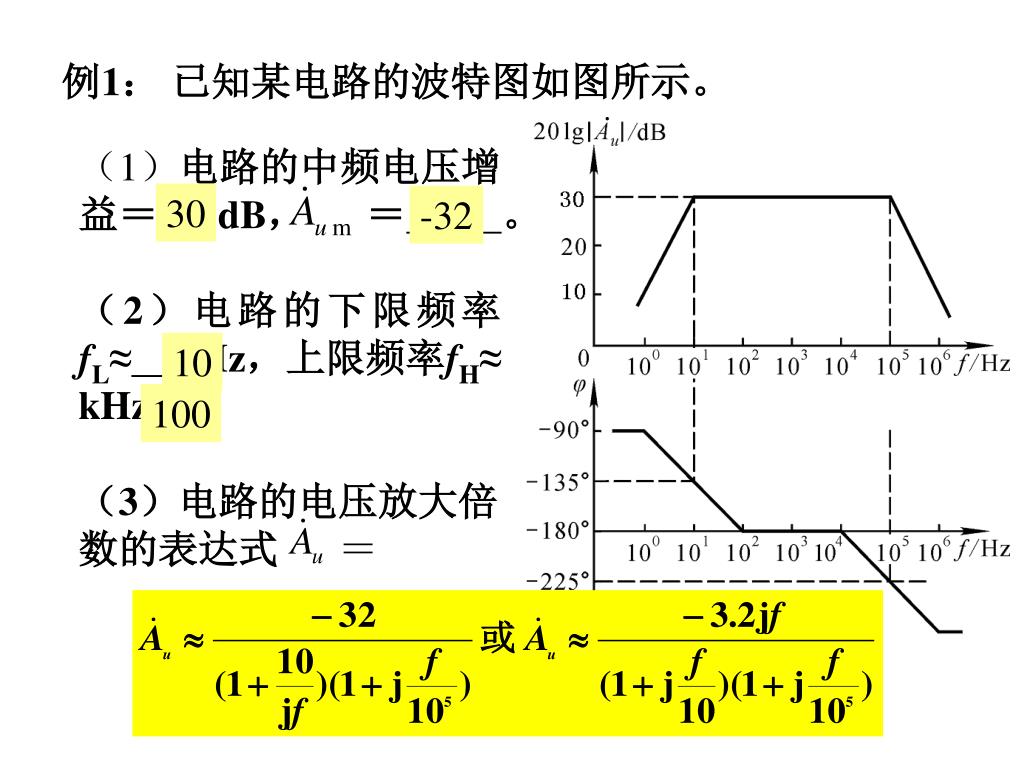

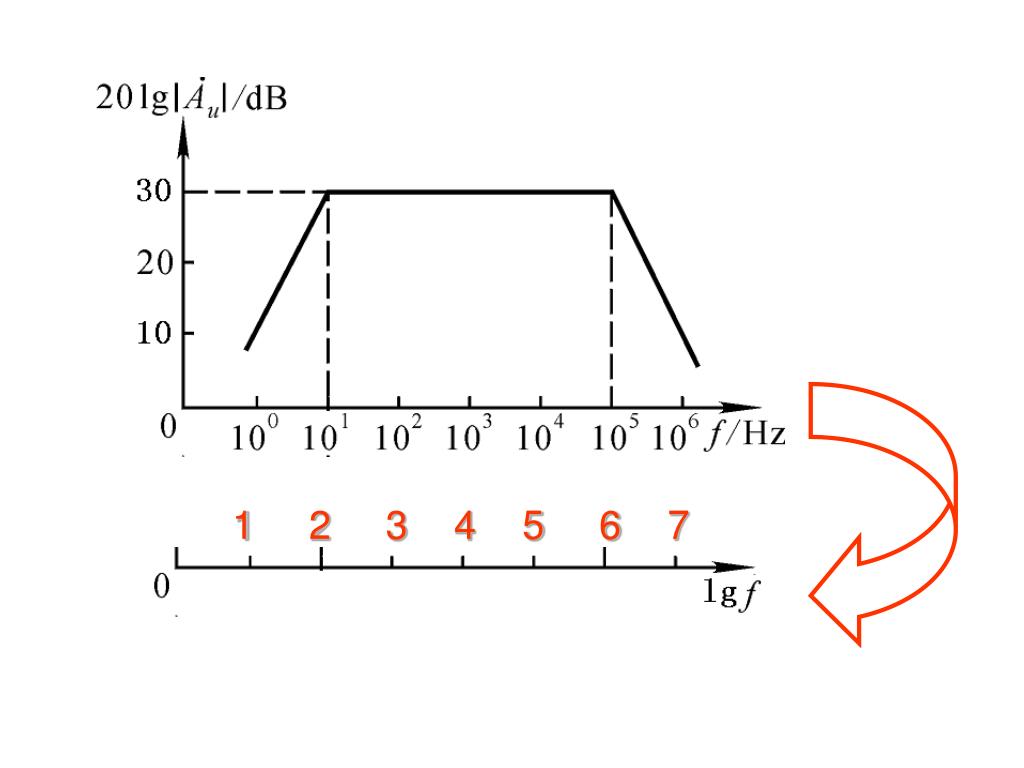

  33. 例1：已知某电路的波特图如图所示。 （1）电路的中频电压增益＝dB， ＝。 （2）电路的下限频率fL≈Hz，上限频率fH≈ kHz. （3）电路的电压放大倍数的表达式 ＝ 30 -32 10 100

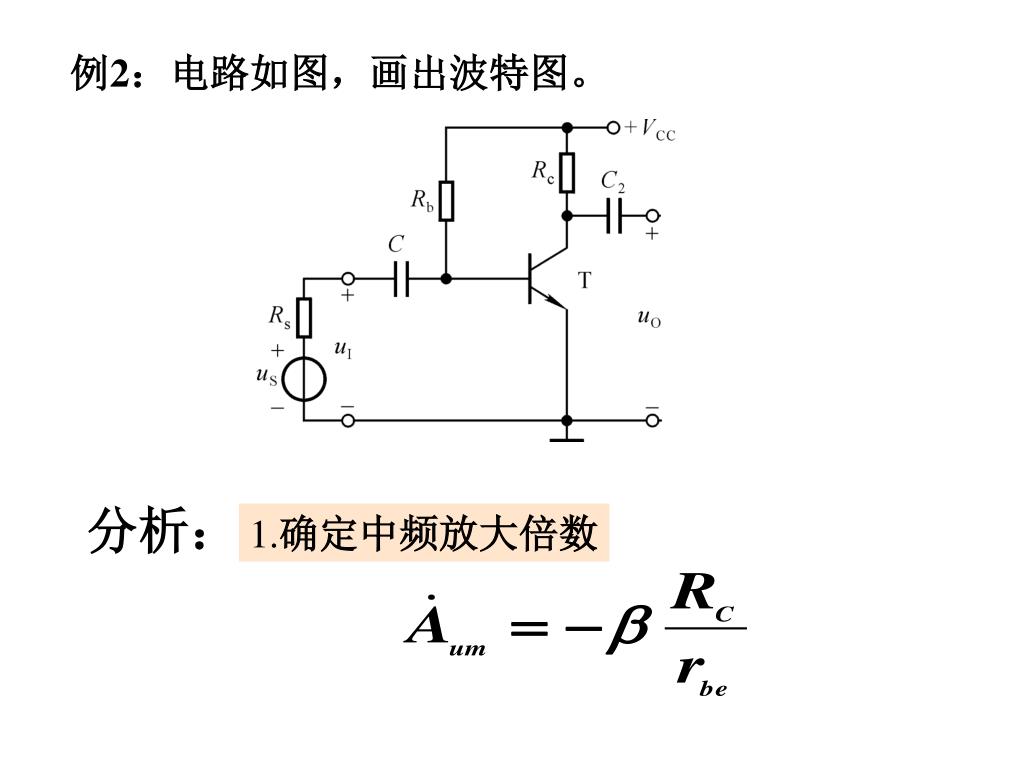

  34. 例2：电路如图，画出波特图。 分析： 1.确定中频放大倍数

  35. 例2：电路如图，画出波特图。 分析： 2.画出等效电路

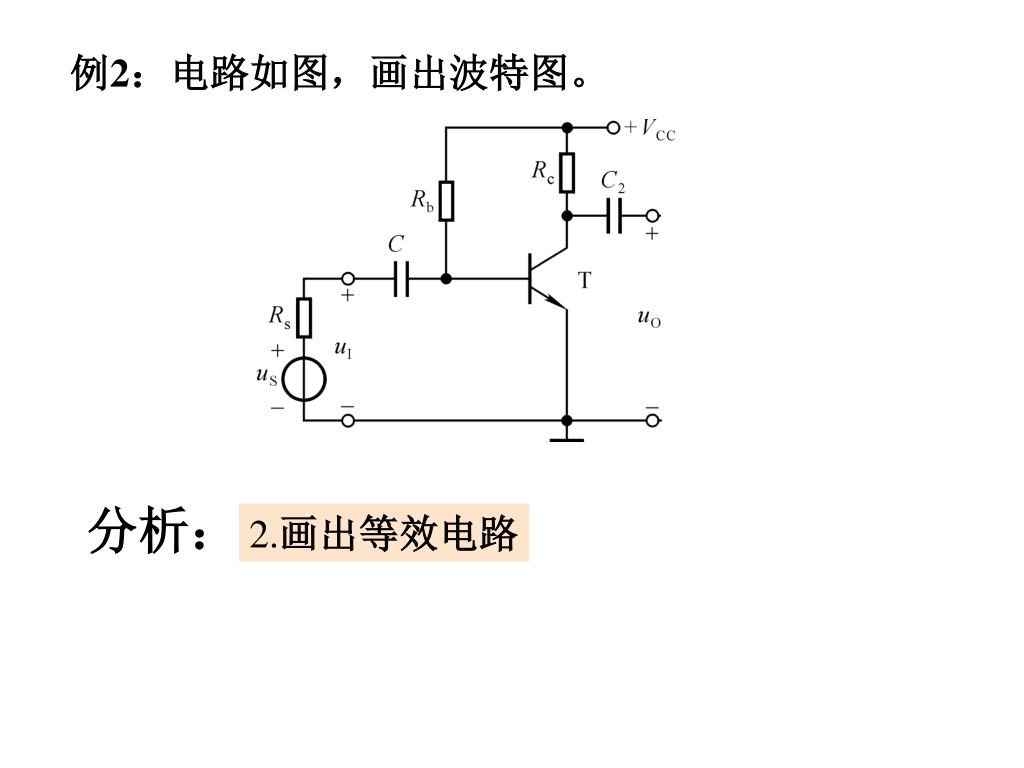

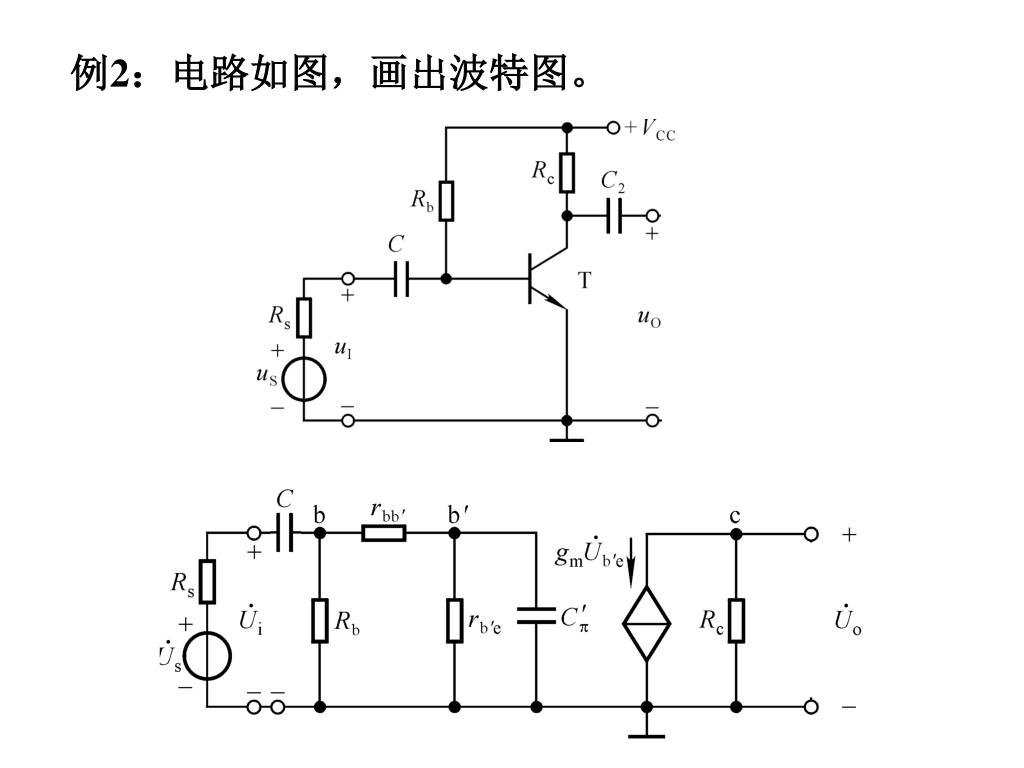

  36. 例2：电路如图，画出波特图。

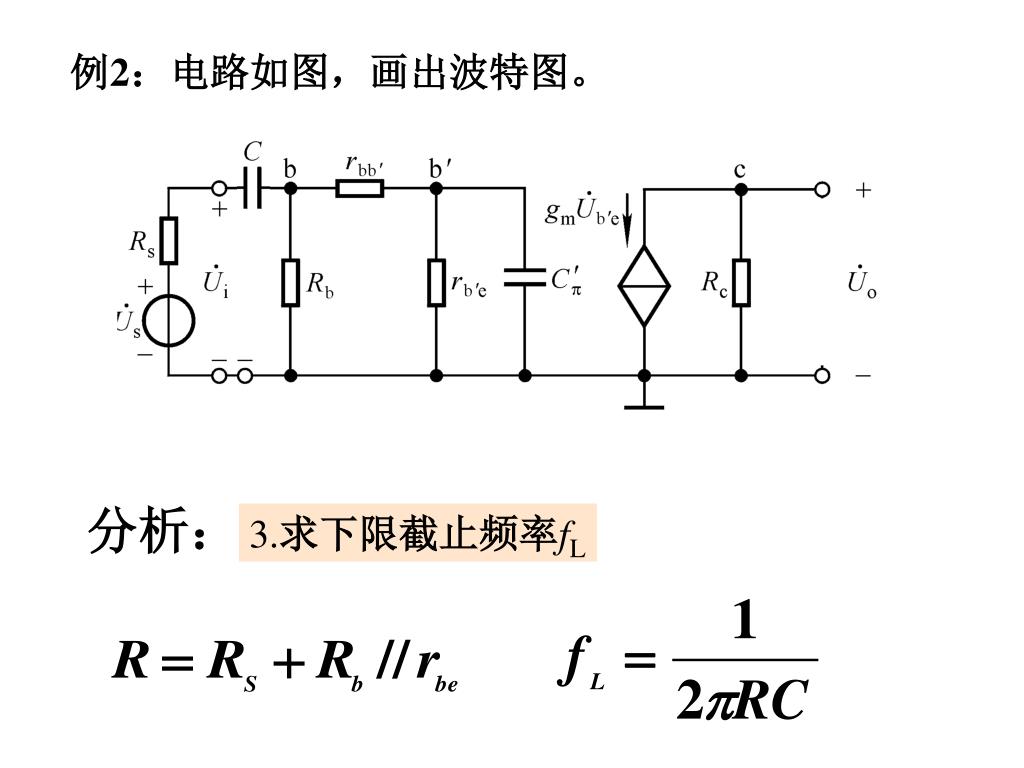

  37. 例2：电路如图，画出波特图。 分析： 3.求下限截止频率fL

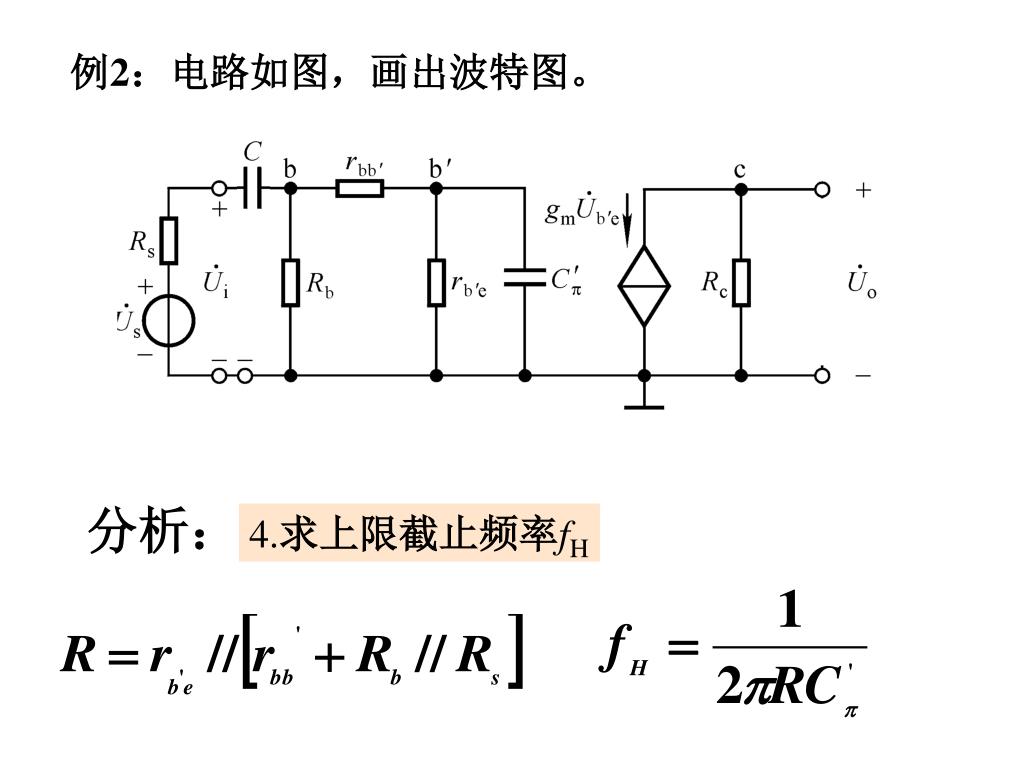

  38. 例2：电路如图，画出波特图。 分析： 4.求上限截止频率fH

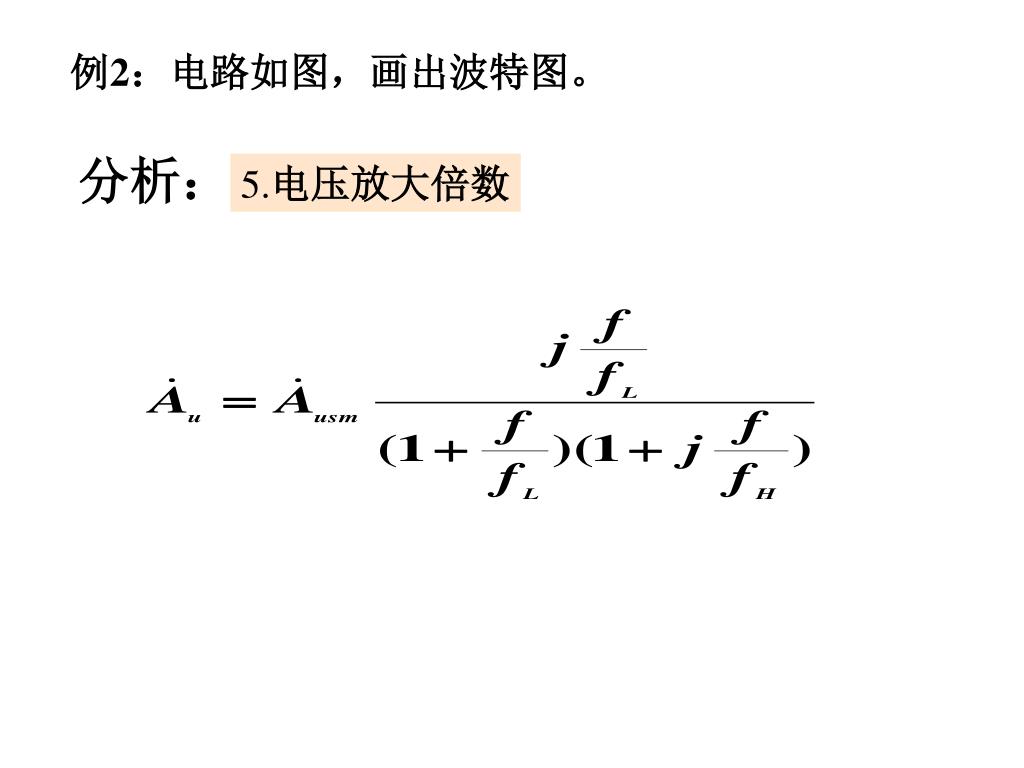

  39. 例2：电路如图，画出波特图。 分析： 5.电压放大倍数

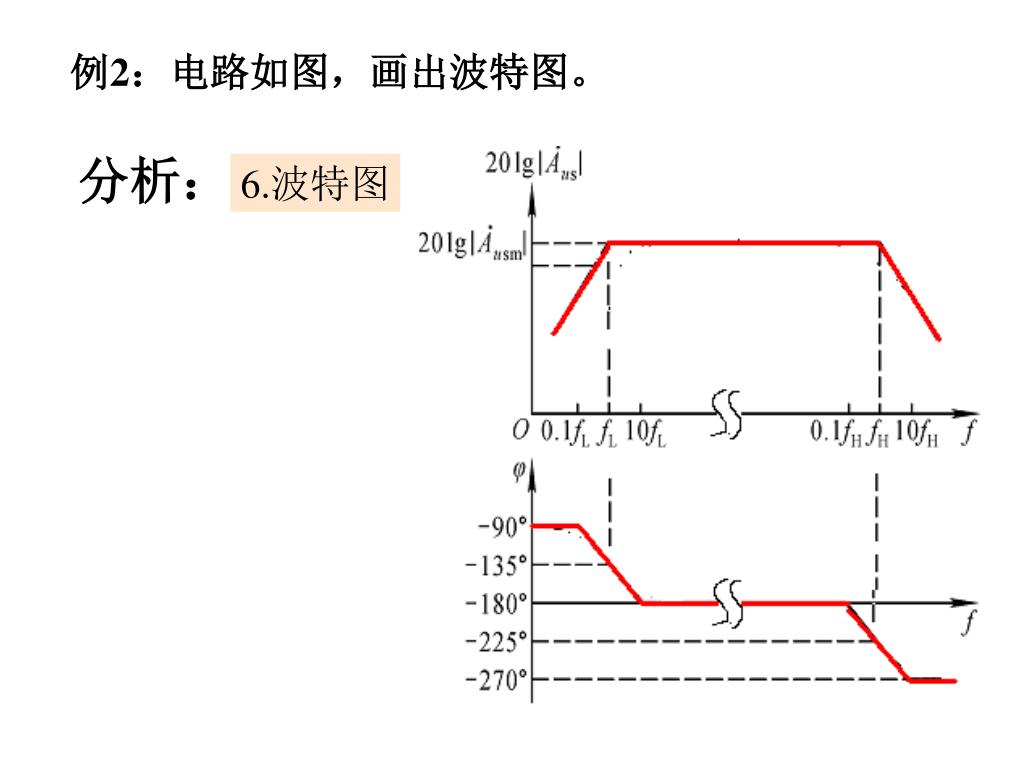

  40. 例2：电路如图，画出波特图。 分析： 6.波特图

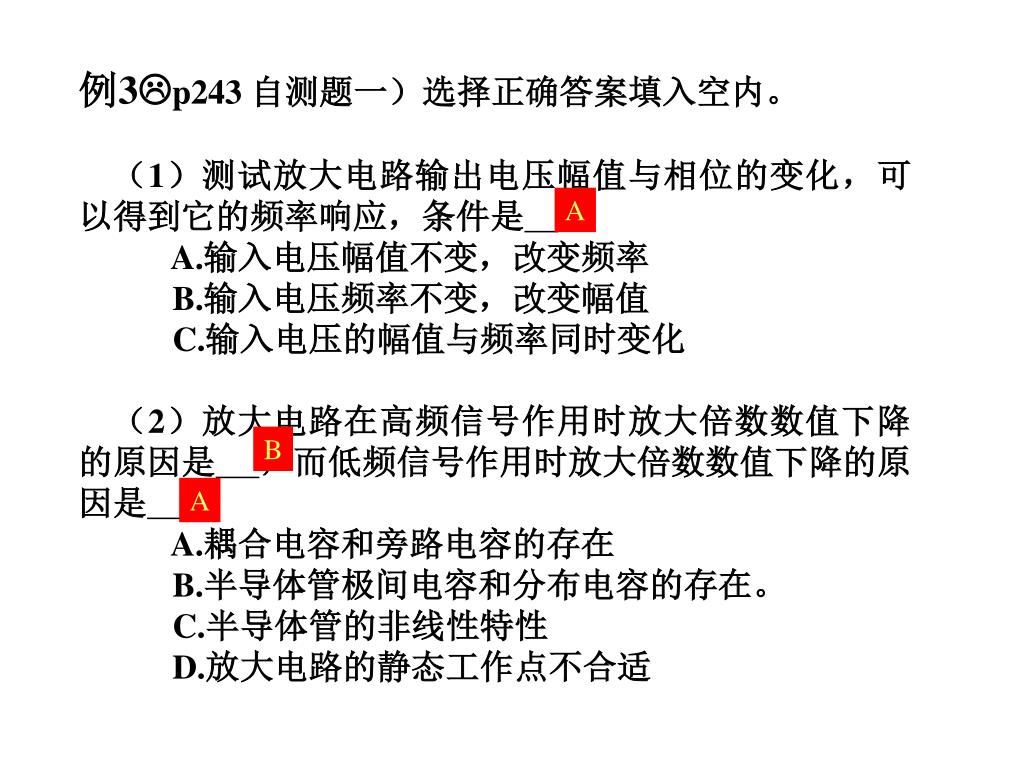

  41. 例3p243 自测题一）选择正确答案填入空内。 （1）测试放大电路输出电压幅值与相位的变化，可以得到它的频率响应，条件是 。 A.输入电压幅值不变，改变频率 B.输入电压频率不变，改变幅值 C.输入电压的幅值与频率同时变化 （2）放大电路在高频信号作用时放大倍数数值下降的原因是，而低频信号作用时放大倍数数值下降的原因是 。 A.耦合电容和旁路电容的存在 B.半导体管极间电容和分布电容的存在。 C.半导体管的非线性特性 D.放大电路的静态工作点不合适 A B A

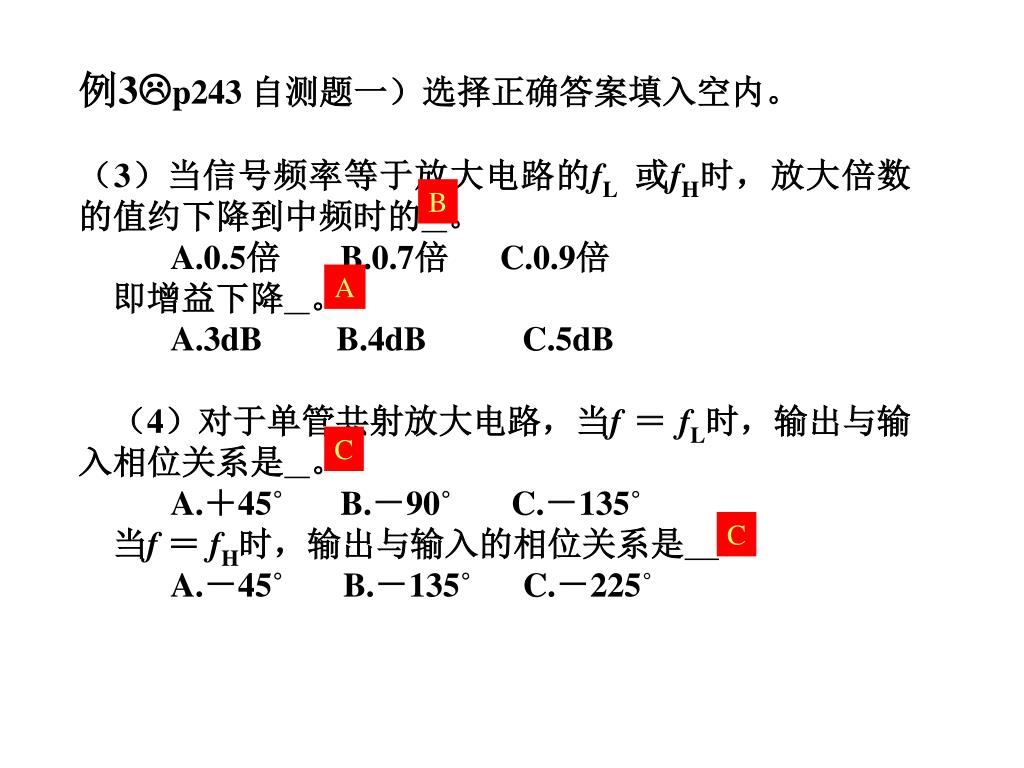

  42. 例3p243 自测题一）选择正确答案填入空内。 （3）当信号频率等于放大电路的fL或fH时，放大倍数的值约下降到中频时的。 A.0.5倍 B.0.7倍 C.0.9倍 即增益下降。 A.3dB B.4dB C.5dB （4）对于单管共射放大电路，当f ＝fL时，输出与输入相位关系是。 A.＋45˚B.－90˚ C.－135˚ 当f ＝fH时，输出与输入的相位关系是。 A.－45˚ B.－135˚ C.－225˚ B A C C

  43. 下集预告 第六章 放大电路中的反馈

  44. 小结 • 基本要求： • 掌握上、下限截止频率的求法； • 掌握波特图的画法； • 掌握单管共射电路的频率响应分析方法。 作业： P244 习题 5.1 5.2题
