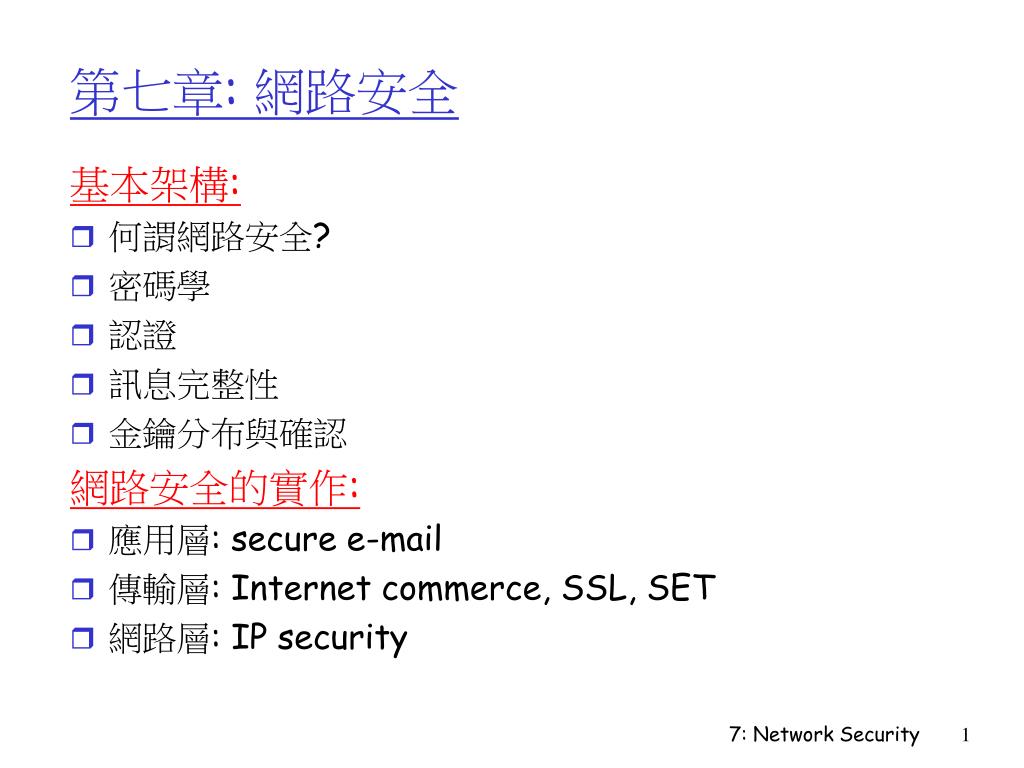

slide1
基本架構:

何謂網路安全?

密碼學

認證

訊息完整性

金鑰分布與確認

網路安全的實作:

應用層: secure e-mail

傳輸層: Internet commerce, SSL, SET

網路層: IP security

第七章: 網路安全

7: Network Security

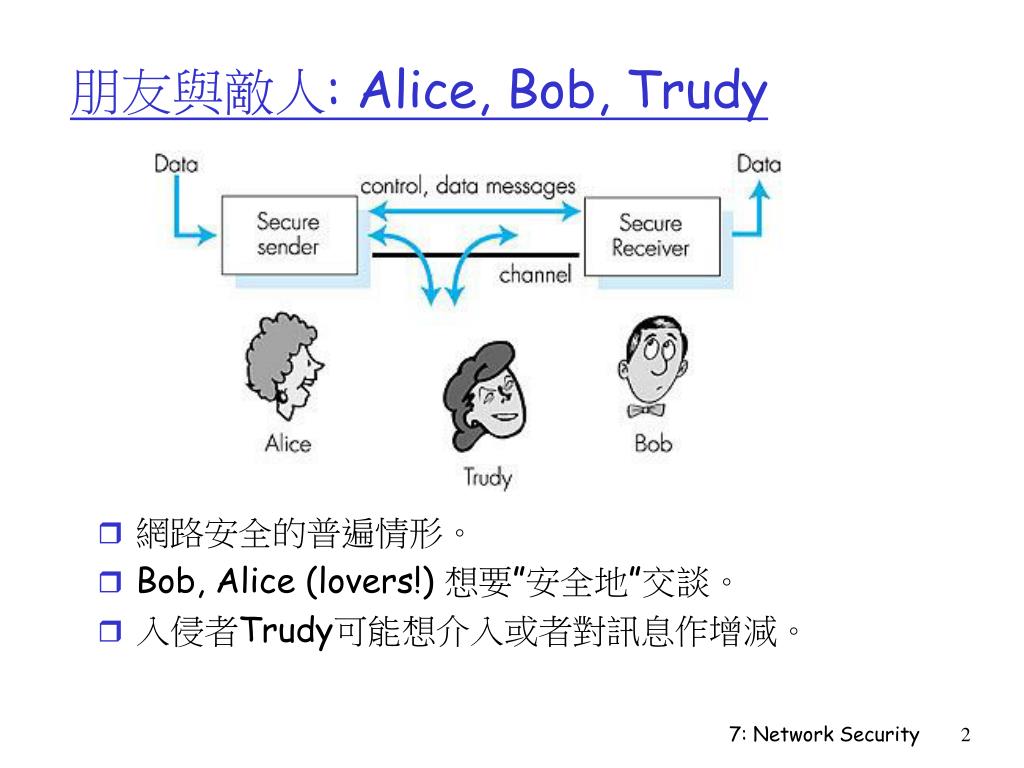

alice bob trudy
朋友與敵人: Alice, Bob, Trudy
  • 網路安全的普遍情形。
  • Bob, Alice (lovers!) 想要”安全地”交談。
  • 入侵者Trudy可能想介入或者對訊息作增減。

Figure 7.1 goes here

7: Network Security

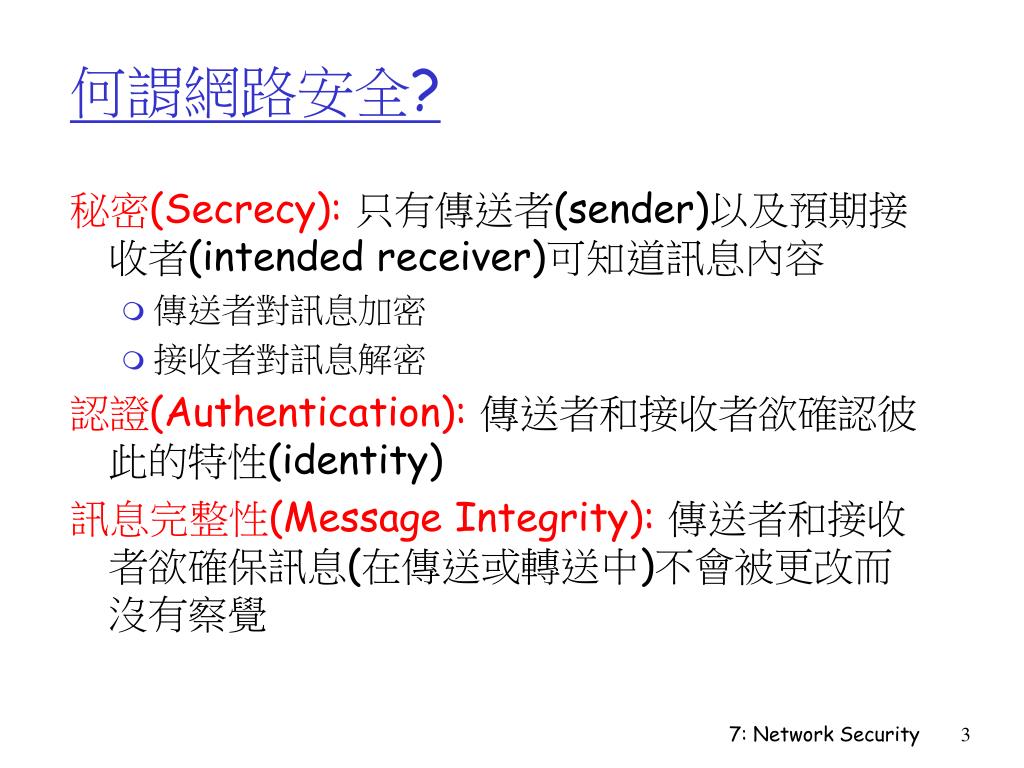

slide3
何謂網路安全?

秘密(Secrecy):只有傳送者(sender)以及預期接收者(intended receiver)可知道訊息內容

  • 傳送者對訊息加密
  • 接收者對訊息解密

認證(Authentication):傳送者和接收者欲確認彼此的特性(identity)

訊息完整性(Message Integrity):傳送者和接收者欲確保訊息(在傳送或轉送中)不會被更改而沒有察覺

7: Network Security

slide4

src:B dest:A payload

網路安全的威脅

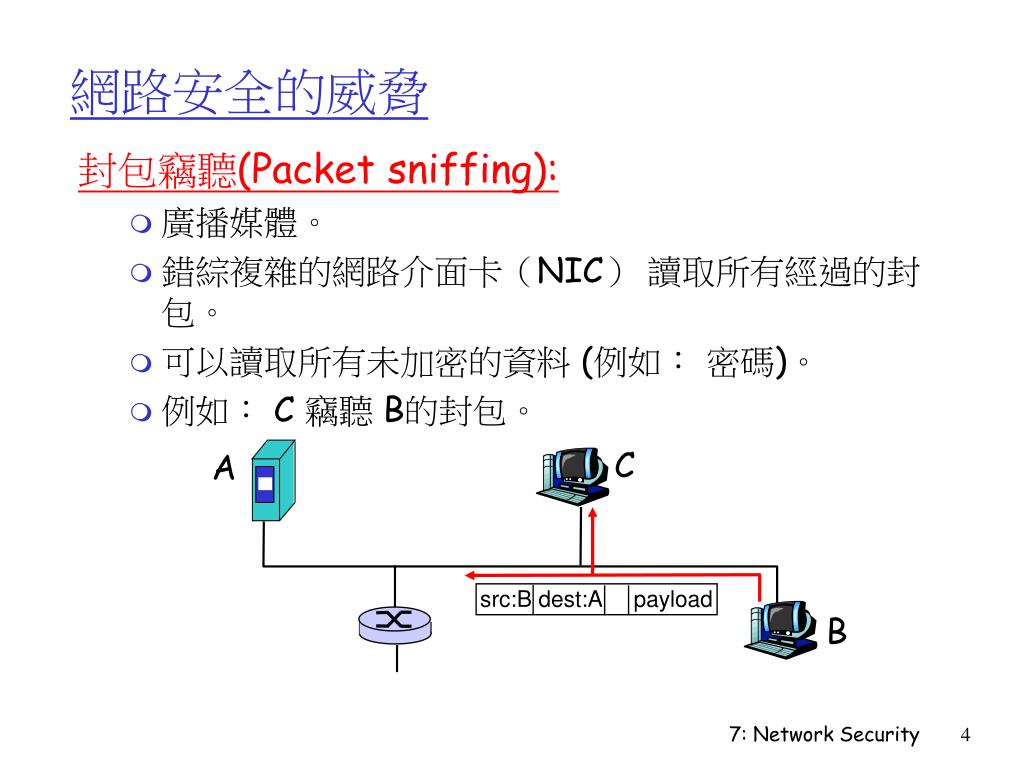

封包竊聽(Packet sniffing):

  • 廣播媒體。
  • 錯綜複雜的網路介面卡(NIC) 讀取所有經過的封包。
  • 可以讀取所有未加密的資料 (例如:密碼)。
  • 例如: C 竊聽 B的封包。

C

A

B

7: Network Security

slide5

src:B dest:A payload

網路安全的威脅

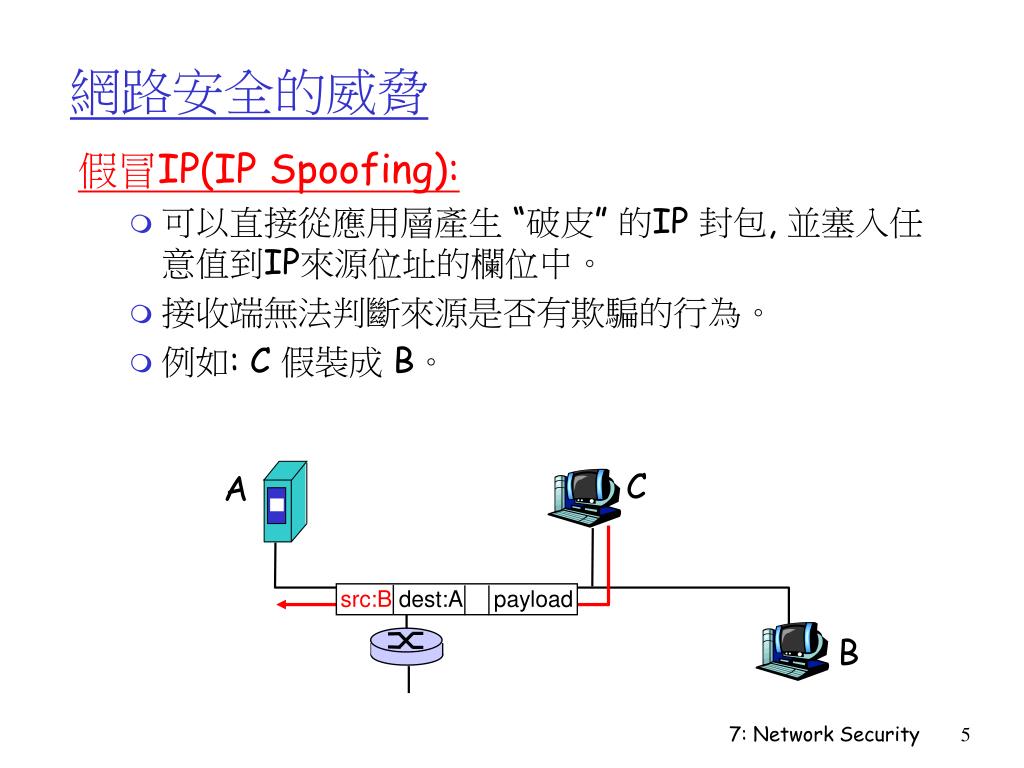

假冒IP(IP Spoofing):

  • 可以直接從應用層產生 “破皮” 的IP 封包, 並塞入任意值到IP來源位址的欄位中。
  • 接收端無法判斷來源是否有欺騙的行為。
  • 例如: C 假裝成 B。

C

A

B

7: Network Security

slide6

SYN

SYN

SYN

SYN

SYN

SYN

SYN

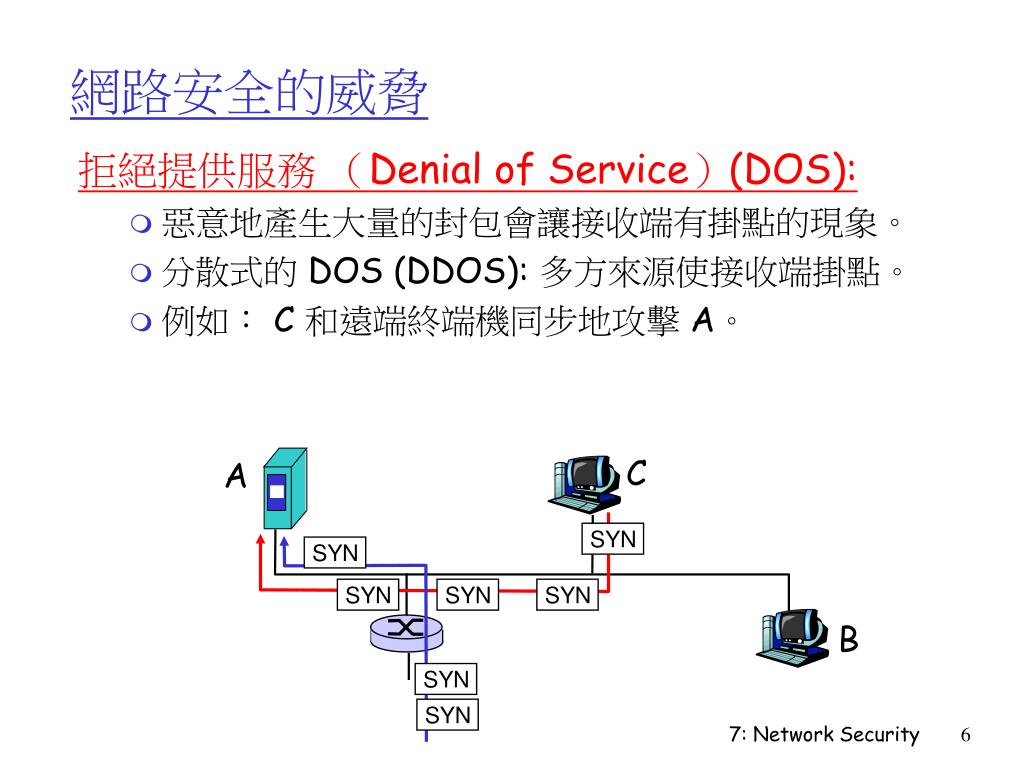

網路安全的威脅

拒絕提供服務 (Denial of Service)(DOS):

  • 惡意地產生大量的封包會讓接收端有掛點的現象。
  • 分散式的 DOS (DDOS): 多方來源使接收端掛點。
  • 例如: C 和遠端終端機同步地攻擊 A。

C

A

B

7: Network Security

slide7

K

K

A

B

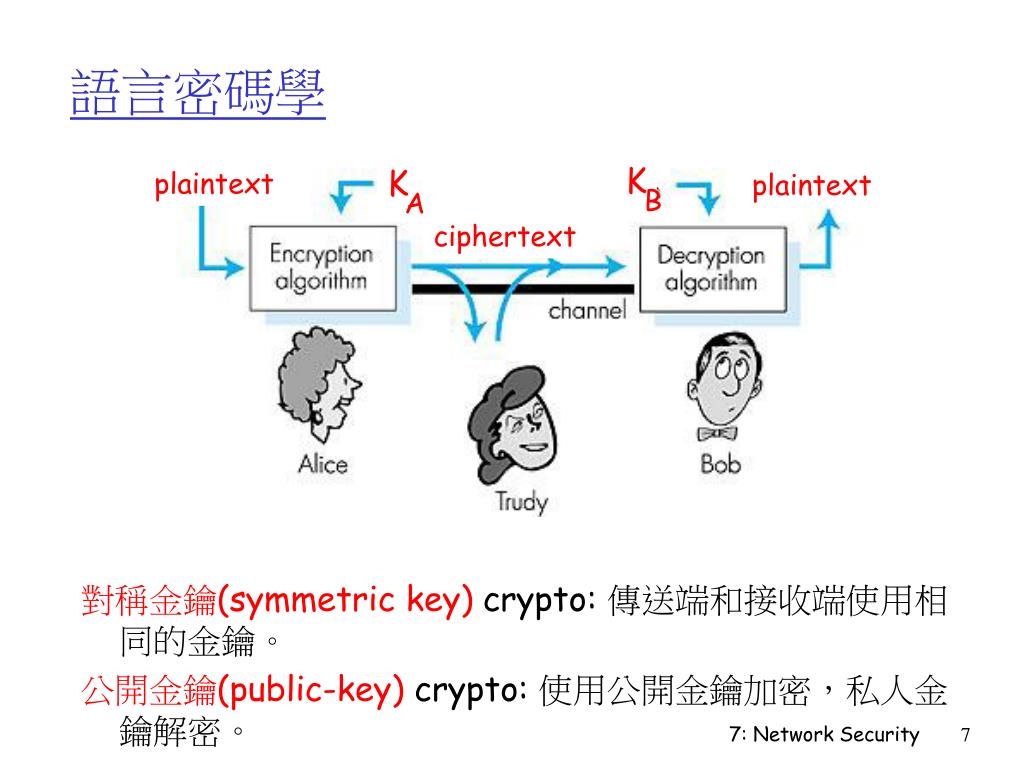

語言密碼學

plaintext

plaintext

對稱金鑰(symmetric key) crypto: 傳送端和接收端使用相同的金鑰。

公開金鑰(public-key) crypto: 使用公開金鑰加密,私人金鑰解密。

ciphertext

Figure 7.3 goes here

7: Network Security

slide8
對稱金鑰密碼學

替代祕文(substitution cipher):由另一文字替代原本文字

  • monoalphabetic cipher: 由另一字母替代原來字母

明文: abcdefghijklmnopqrstuvwxyz

祕文: mnbvcxzasdfghjklpoiuytrewq

E.g.:

明文: bob. i love you. alice

祕文: nkn. s gktc wky. mgsbc

  • Q:破解簡單密碼的難易度:
    • 硬幹法 (有多難?)
    • 其他?

7: Network Security

slide9
對稱金鑰密碼學: DES

DES: 資料加密標準(Data Encryption Standard)

  • 美國加密標準(US encryption standard[NIST 1993])
  • 56位元對稱金鑰, 64位元明文輸入
  • DES的安全性?
    • DES 的挑戰: 破解56位元金鑰加密 (“堅固的密碼學讓世界更安全”) 用硬幹的需要4個月。
    • 嘗試解密沒有後門走。
    • DES更安全化
    • 每一筆資料使用三個連續的(循序的)金鑰。
    • 使用密碼區塊鍊鎖。

7: Network Security

slide10

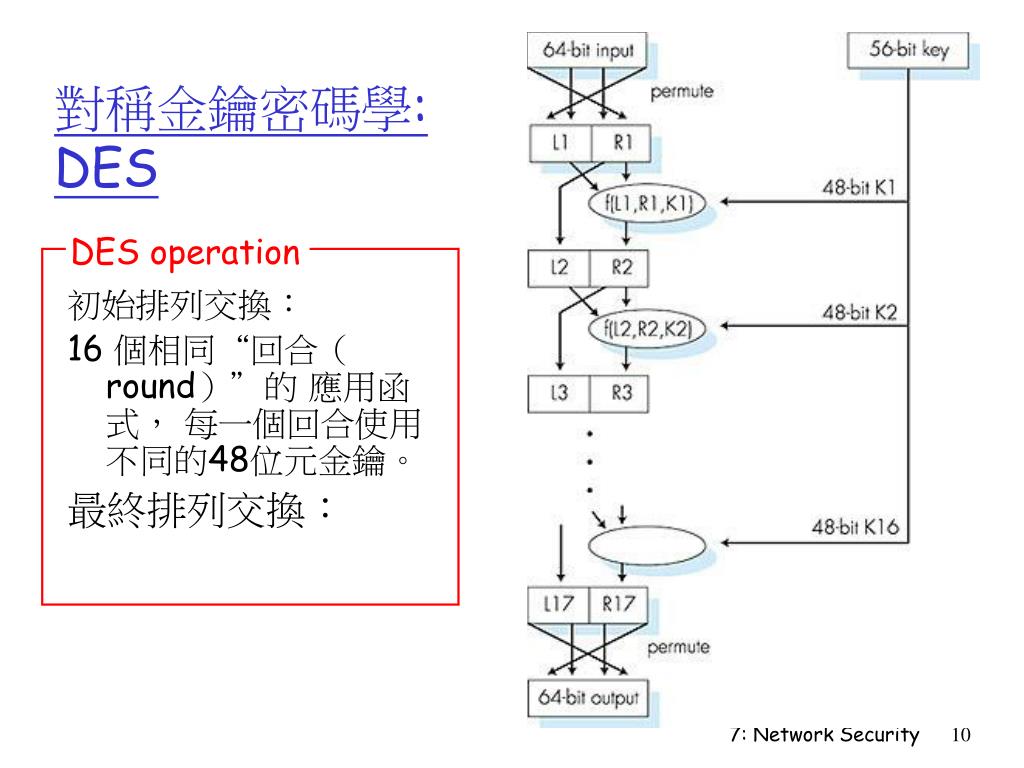

DES operation

對稱金鑰密碼學: DES

初始排列交換:

16 個相同“回合(round)”的 應用函式,每一個回合使用不同的48位元金鑰。

最終排列交換:

7: Network Security

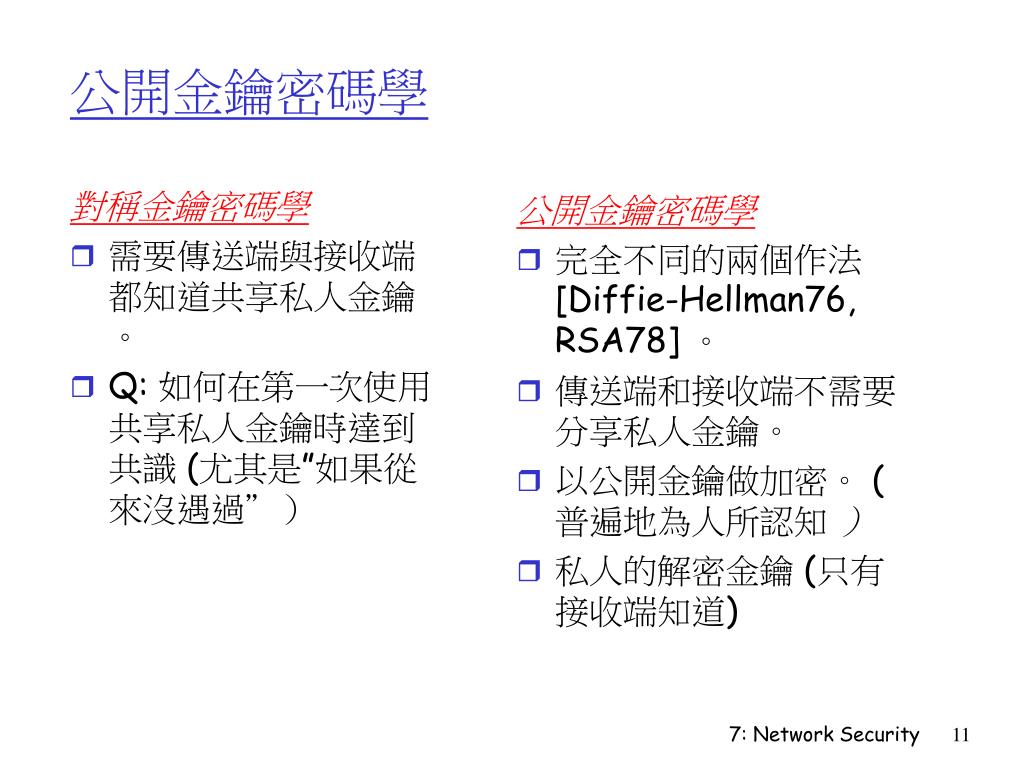

slide11
公開金鑰密碼學

對稱金鑰密碼學

  • 需要傳送端與接收端都知道共享私人金鑰。
  • Q: 如何在第一次使用共享私人金鑰時達到共識 (尤其是”如果從來沒遇過”)

公開金鑰密碼學

  • 完全不同的兩個作法[Diffie-Hellman76, RSA78] 。
  • 傳送端和接收端不需要分享私人金鑰。
  • 以公開金鑰做加密。(普遍地為人所認知 )
  • 私人的解密金鑰 (只有接收端知道)

7: Network Security

slide12

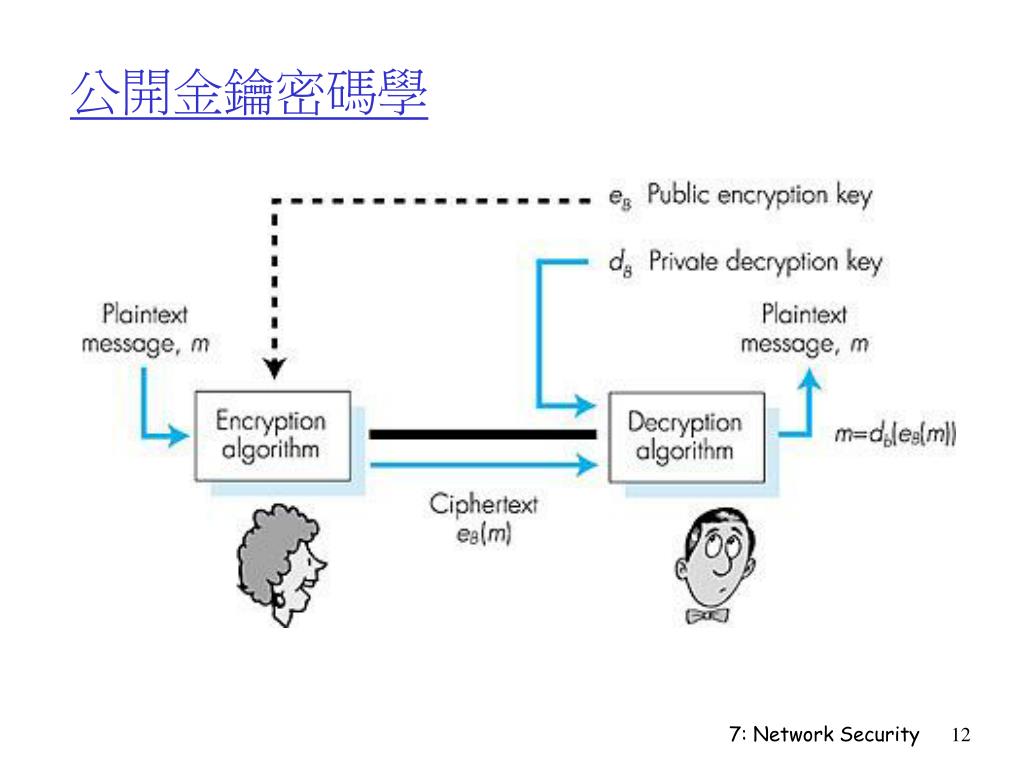

公開金鑰密碼學

Figure 7.7 goes here

7: Network Security

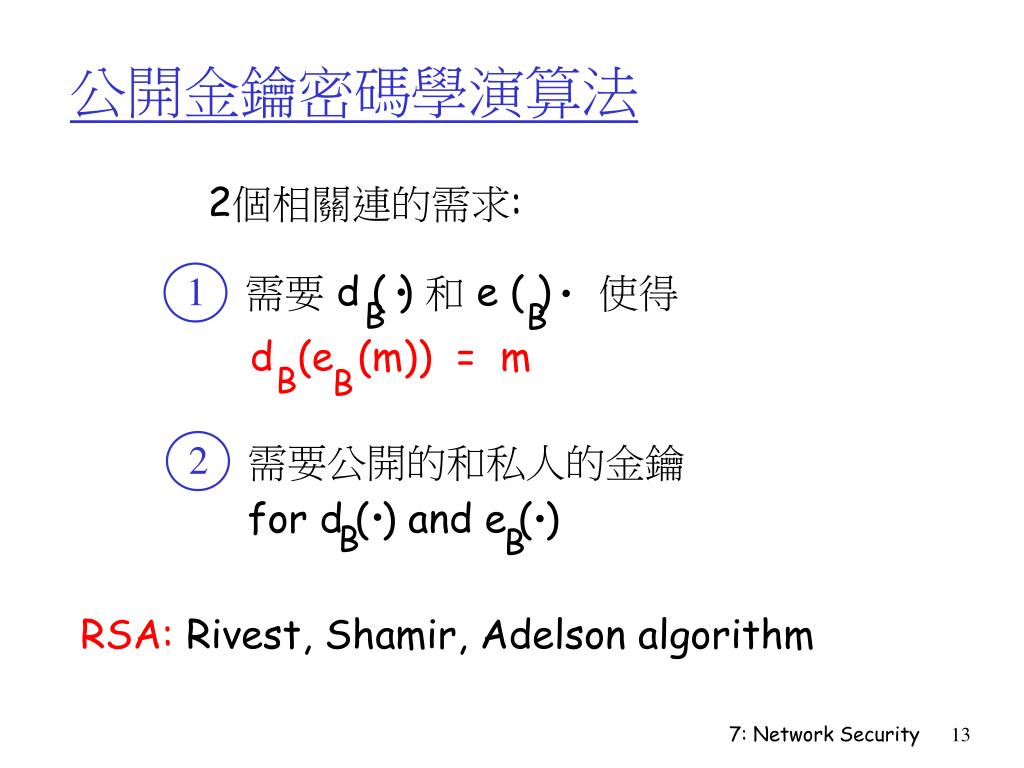

slide13

d (e (m)) = m

B

B

1

2

需要公開的和私人的金鑰

for d ( ) and e ( )

.

.

B

B

公開金鑰密碼學演算法

2個相關連的需求:

需要 d ( ) 和 e ( ) 使得

.

.

B

B

RSA: Rivest, Shamir, Adelson algorithm

7: Network Security

slide14
RSA: 選擇金鑰

1.選出兩個大質數 p, q.

(e.g., 1024 bits each)

2.計算出 n = pq, z = (p-1)(q-1)

3.選擇一個 e (e<n)且e和z沒有相同的因數

(即e, z互值).

4.選擇一個d滿足ed-1能被z整除.

(換言之: ed mod z = 1 ).

5.公開金鑰為(n,e).私密金鑰為(n,d).

7: Network Security

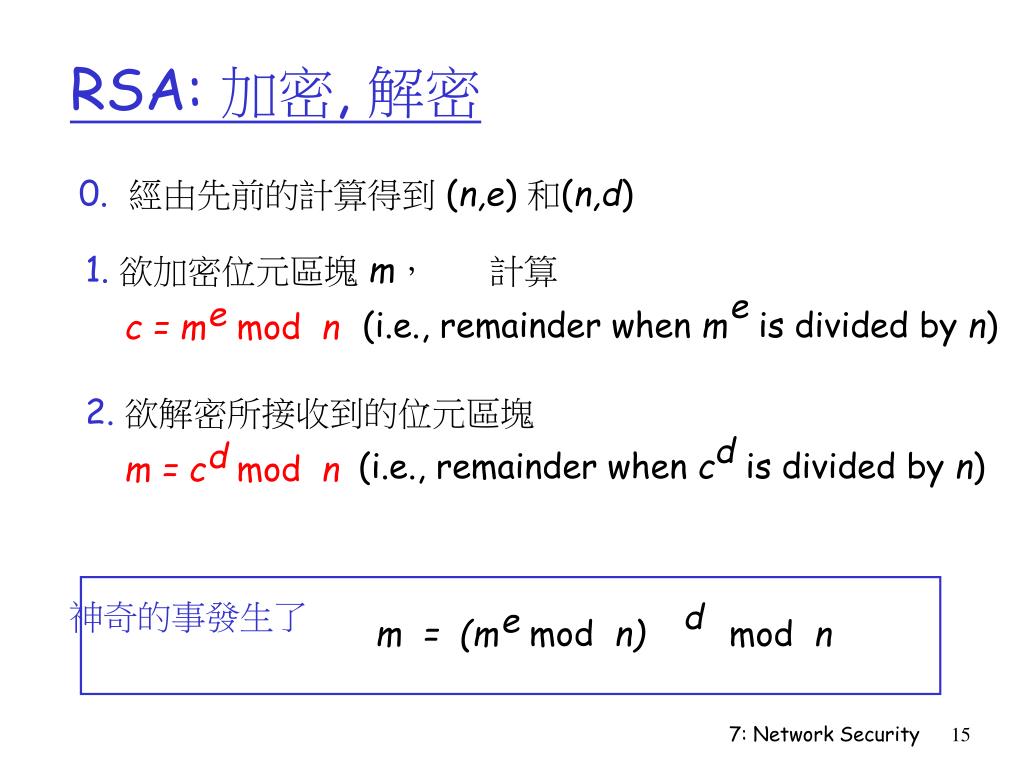

slide15

1.欲加密位元區塊m, 計算

d

e

c = m mod n

m = c mod n

e

(i.e., remainder when m is divided by n)

神奇的事發生了

d

e

m = (m mod n)

mod n

RSA: 加密, 解密

0.經由先前的計算得到 (n,e) 和(n,d)

2.欲解密所接收到的位元區塊

d

(i.e., remainder when c is divided by n)

7: Network Security

rsa example

d

e

m = c mod n

c = m mod n

d

c

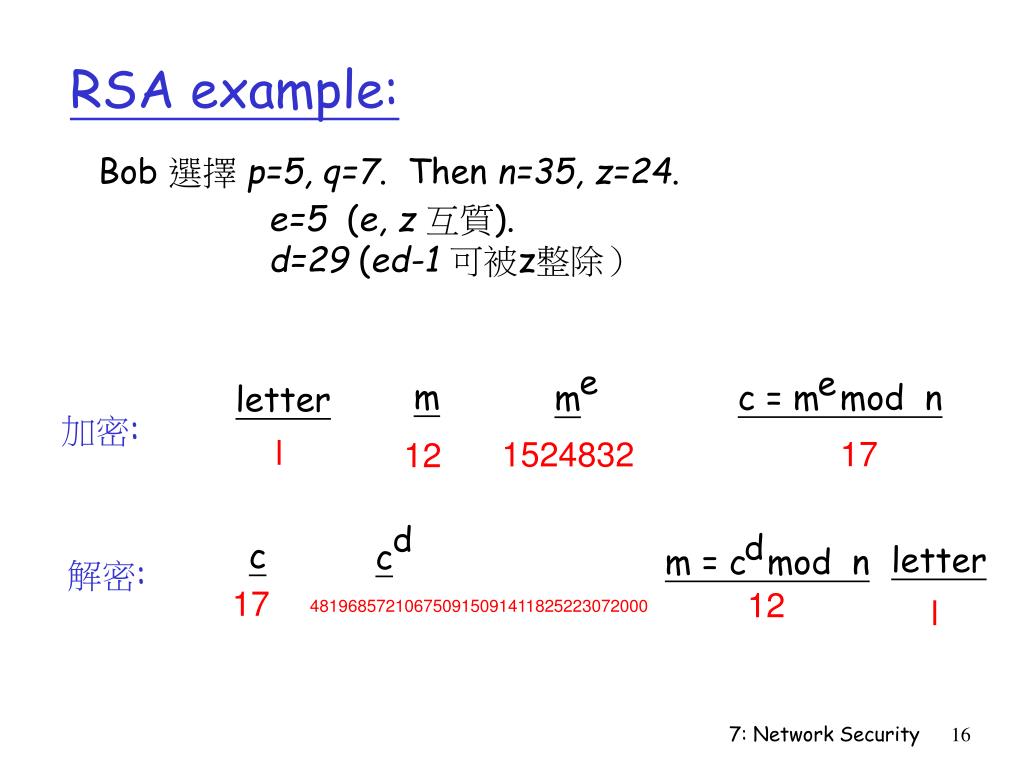

RSA example:

Bob 選擇 p=5, q=7. Then n=35, z=24.

e=5 (e, z互質).

d=29 (ed-1可被z整除)

e

m

m

letter

加密:

l

17

1524832

12

c

letter

解密:

17

12

l

481968572106750915091411825223072000

7: Network Security

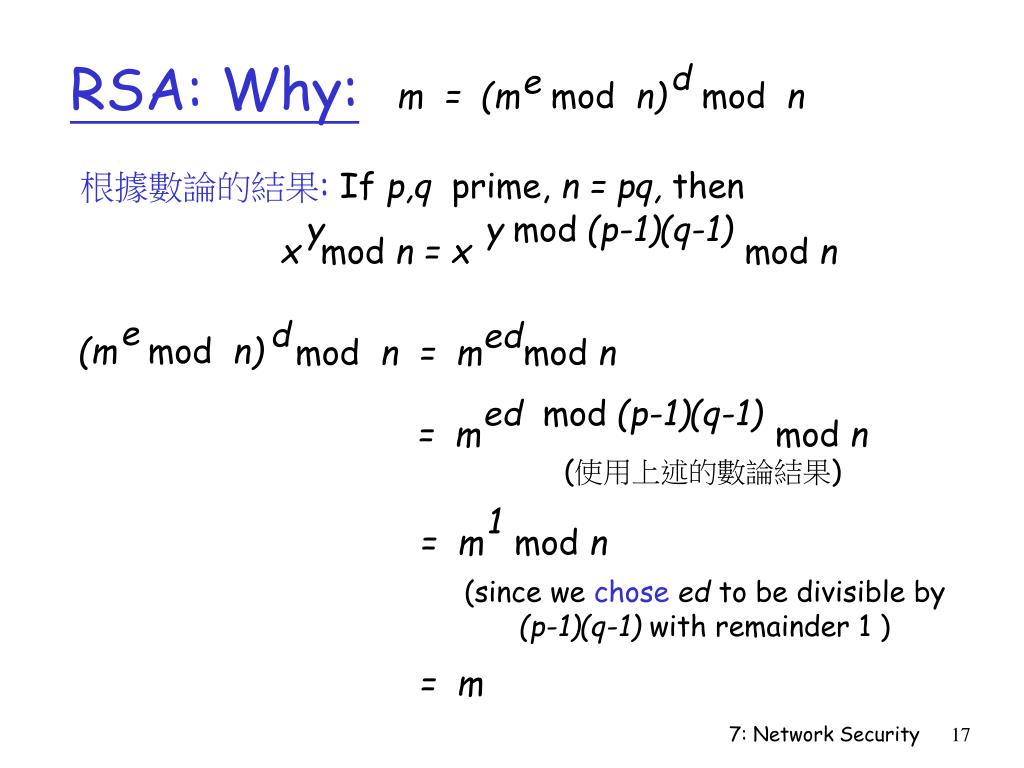

rsa why

e

d

ed

(m mod n)

mod n = m mod n

ed mod (p-1)(q-1)

1

= m

= m mod n

= m mod n

根據數論的結果: If p,q prime, n = pq, then

y

y mod (p-1)(q-1)

d

e

x mod n = x mod n

m = (m mod n)

mod n

RSA: Why:

(使用上述的數論結果)

(since we choseed to be divisible by

(p-1)(q-1) with remainder 1 )

7: Network Security

authentication
認證(Authentication)

目的: Bob 要求 Alice 證明她的身份。

Protocol ap1.0:Alice 說“ I am Alice”

Failure scenario??

7: Network Security

another try
認證: another try

Protocol ap2.0:Alice 說 “I am Alice” and sends her IP

address along to “prove” it.

Failure scenario??

7: Network Security

another try1
認證: another try

Protocol ap3.0:Alice 說 “I am Alice” and sends her

secret password to “prove” it.

Failure scenario?

7: Network Security

yet another try
認證: yet another try

Protocol ap3.1:Alice 說 “I am Alice” and sends her

encrypted secret password to “prove” it.

I am Alice

encrypt(password)

Failure scenario?

7: Network Security

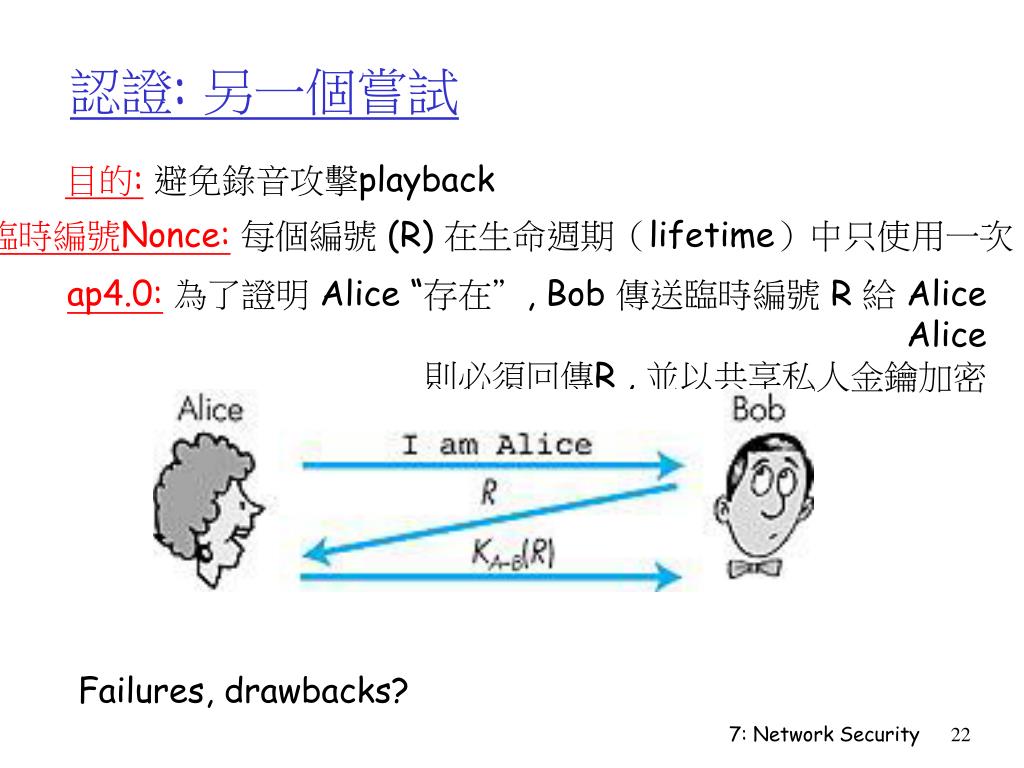

slide22
認證: 另一個嘗試

目的:避免錄音攻擊playback

臨時編號Nonce:每個編號 (R) 在生命週期(lifetime)中只使用一次

ap4.0:為了證明 Alice “存在”, Bob 傳送臨時編號 R 給 Alice Alice

則必須回傳R , 並以共享私人金鑰加密

Figure 7.11 goes here

Failures, drawbacks?

7: Network Security

ap5 0
認證: ap5.0

ap4.0 需要共享對稱金鑰

  • 問題: Bob, Alice 如何認同金鑰?
  • 可以用公開金鑰的方式來認證嗎?

ap5.0:使用臨時編號,公開金鑰加密。

Figure 7.12 goes here

7: Network Security

ap5 01

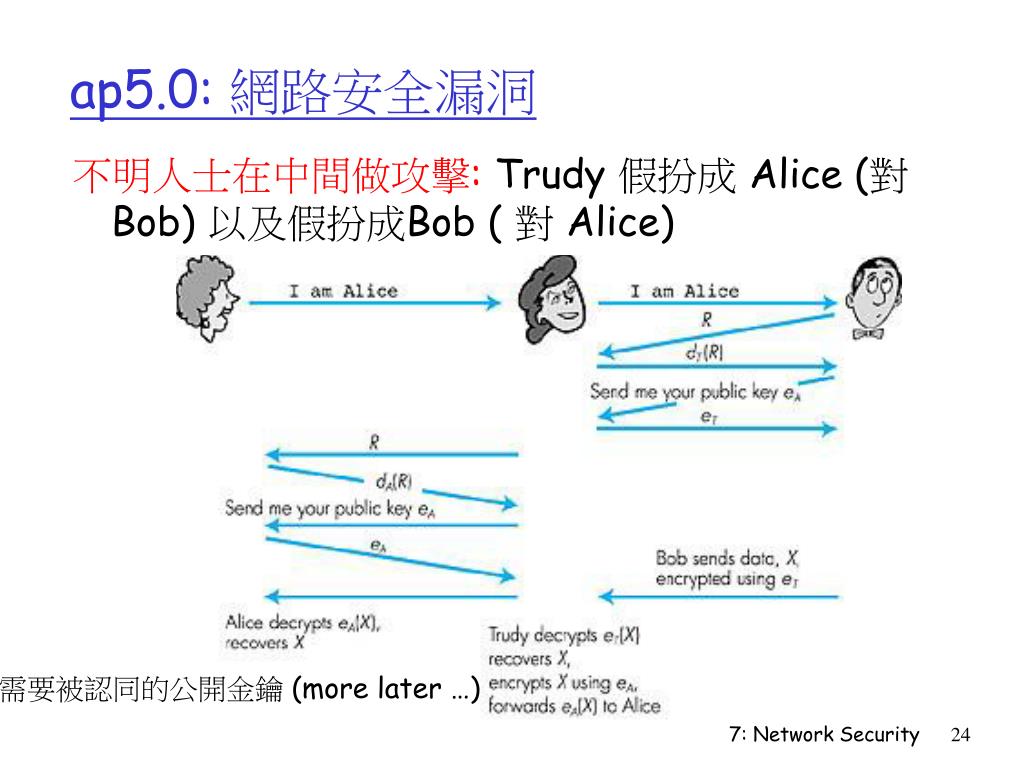

ap5.0: 網路安全漏洞

不明人士在中間做攻擊: Trudy 假扮成 Alice (對 Bob) 以及假扮成Bob ( 對 Alice)

Figure 7.14 goes here

需要被認同的公開金鑰 (more later …)

7: Network Security

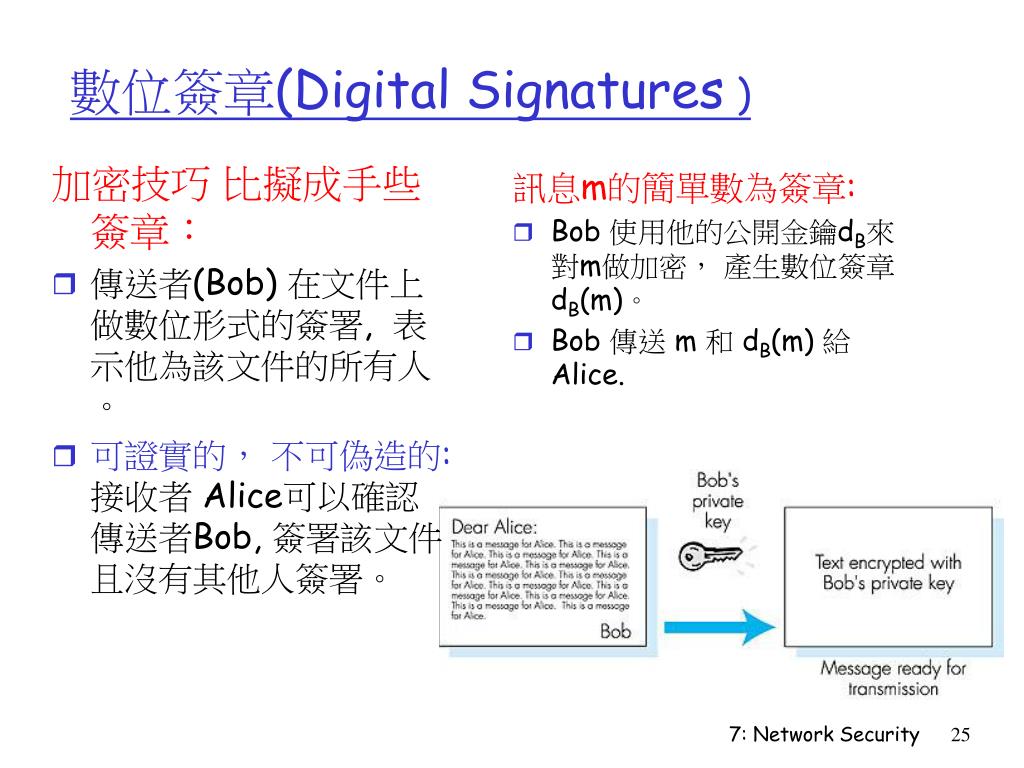

digital signatures
加密技巧 比擬成手些簽章:

傳送者(Bob) 在文件上做數位形式的簽署, 表示他為該文件的所有人。

可證實的,不可偽造的:接收者 Alice可以確認 傳送者Bob, 簽署該文件且沒有其他人簽署。

訊息m的簡單數為簽章:

Bob 使用他的公開金鑰dB來對m做加密,產生數位簽章 dB(m)。

Bob 傳送 m 和 dB(m) 給 Alice.

數位簽章(Digital Signatures )

7: Network Security

slide26
假設Alice接收到訊息m和數位簽章dB(m)。

Alice給予Bob一個 Bob的公開金鑰eB給 dB(m) 並檢查eB(dB(m) ) = m,確認 m為Bob所簽署。

如果 eB(dB(m) ) = m,簽署過m的人我們可以確認他已經使用過Bob的私人金鑰。

如此Alice可確認以下資訊 :

Bob 簽署 m。

沒有其他人簽署 m.

Bob 簽署m 而不是 m’.

不可否認(Non-repudiation):

Alice 可以拿取 m, 並簽署 dB(m)來證實Bob簽署m。

數位簽章 (more)

7: Network Security

message digests
以公開金鑰來加密很長的訊息在計算上成本過高。以公開金鑰來加密很長的訊息在計算上成本過高。

目的:固定長度,容易計算數位簽章, “指紋”。

使用雜湊函數 H , m當作參數,得到固定長度的訊息區塊,H(m)。

雜湊函數特性:

多對一。

產生固定長度的訊息區塊 (指紋)

給予訊息區塊 x, 無法以計算的方式找到另一訊息區塊m,使得 x = H(m)

無法以計算的方式找到任何兩個訊息區塊m 和 m’,使得 H(m) = H(m’).

訊息區塊(Message Digests)

7: Network Security

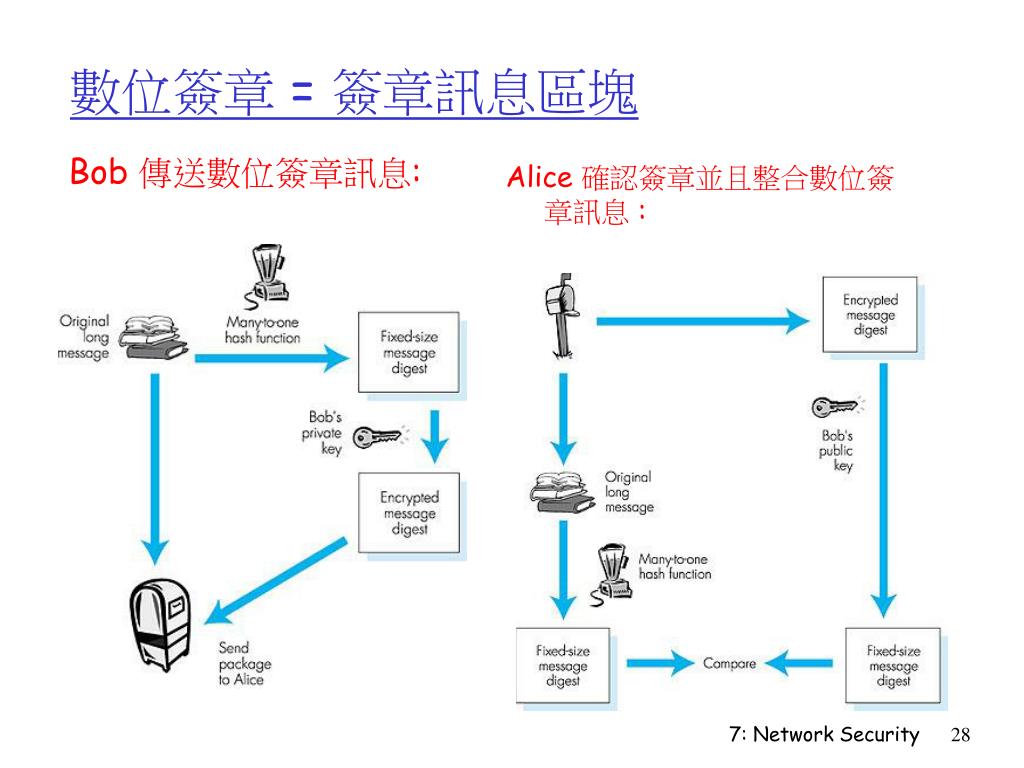

slide28
Bob 傳送數位簽章訊息:

Alice 確認簽章並且整合數位簽章訊息 :

數位簽章 = 簽章訊息區塊

7: Network Security

slide29
網際網路檢查碼的使用會使得訊息區塊的方法 有缺失。

要找出兩個擁有相同檢查碼的訊息的太過容易。

MD5 雜湊函數廣泛地使用:

以4個步驟的過程計算 128位元的訊息區塊 。

任意128位元的字串 x,欲建立一訊息m,使得該訊息經由MD5雜湊出的值等於x 是很困難的。

SHA-1 同樣被使用.

美國標準。

160位元的訊息區塊。

雜湊函數演算法

7: Network Security

slide30
問題:

在網路上兩個人如何建立共享私人金鑰

解決方法:

信任金鑰分佈中心(trusted key distribution center) (KDC) 在兩人之間扮演中間者的角色。

問題:

當 Alice取得 Bob的公開金鑰時 (從 web site, e-mail, diskette),她如何知道這是Bob的而不是Trudy的公開金鑰

解決方法:

信任的憑證機構 (trusted certification authority) (CA)

信任的中間者

7: Network Security

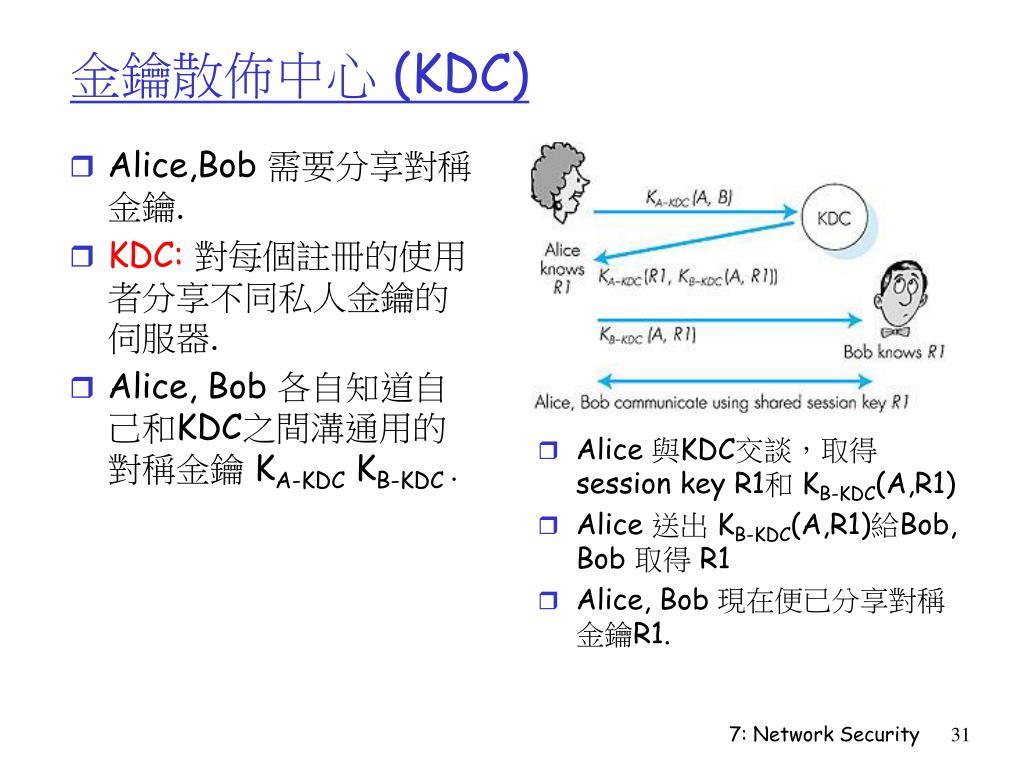

slide31
Alice,Bob 需要分享對稱金鑰.

KDC:對每個註冊的使用者分享不同私人金鑰的伺服器.

Alice, Bob 各自知道自己和KDC之間溝通用的對稱金鑰 KA-KDC KB-KDC .

金鑰散佈中心 (KDC)
  • Alice 與KDC交談,取得 session key R1和 KB-KDC(A,R1)
  • Alice 送出 KB-KDC(A,R1)給Bob, Bob 取得 R1
  • Alice, Bob 現在便已分享對稱金鑰R1.

7: Network Security

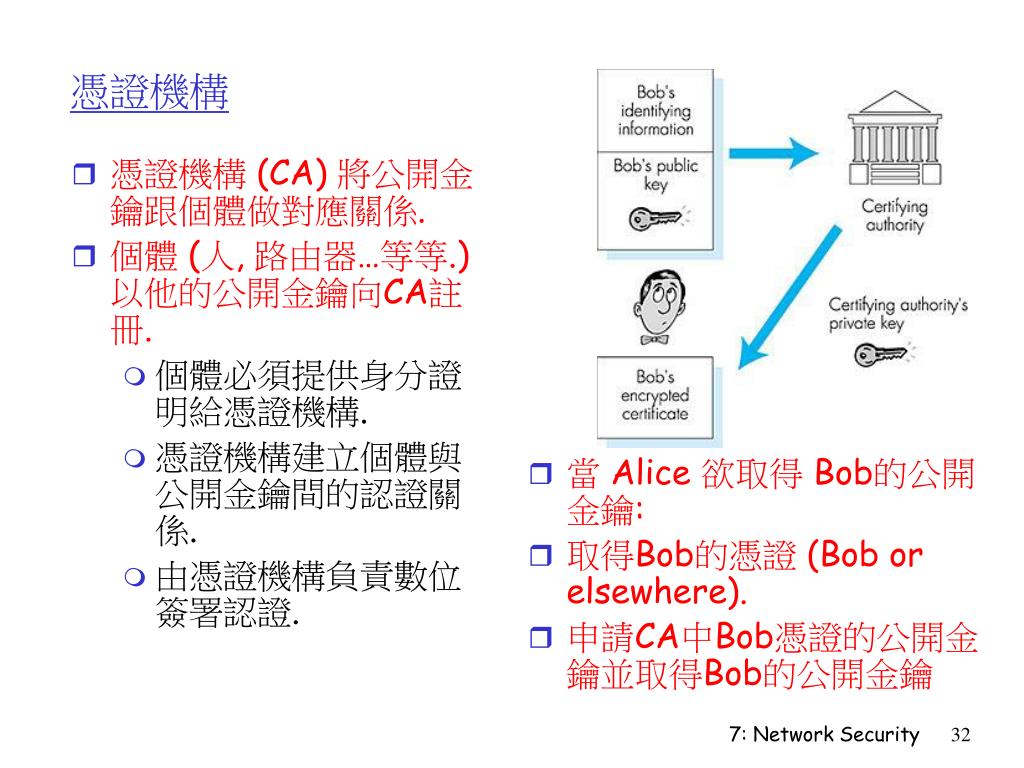

slide32
憑證機構 (CA) 將公開金鑰跟個體做對應關係.

個體 (人, 路由器…等等.) 以他的公開金鑰向CA註冊.

個體必須提供身分證明給憑證機構.

憑證機構建立個體與公開金鑰間的認證關係.

由憑證機構負責數位簽署認證.

當 Alice 欲取得 Bob的公開金鑰:

取得Bob的憑證 (Bob or elsewhere).

申請CA中Bob憑證的公開金鑰並取得Bob的公開金鑰

憑證機構

7: Network Security

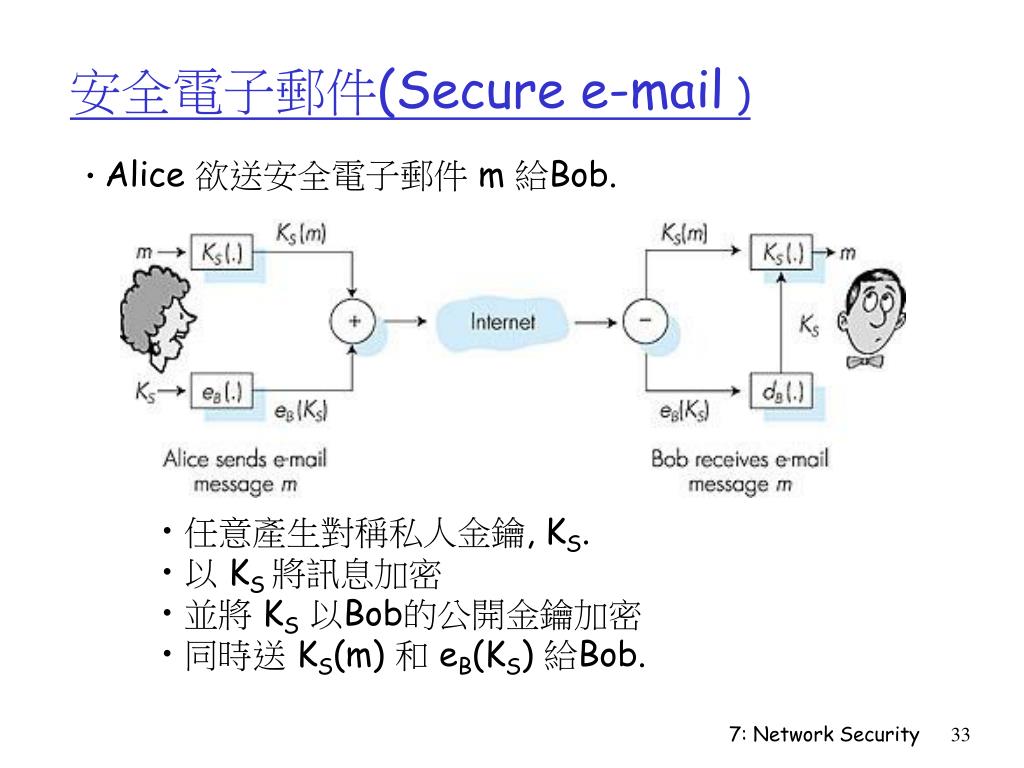

secure e mail
安全電子郵件(Secure e-mail )
  • Alice 欲送安全電子郵件 m 給Bob.
  • 任意產生對稱私人金鑰, KS.
  • 以 KS 將訊息加密
  • 並將 KS以Bob的公開金鑰加密
  • 同時送 KS(m) 和 eB(KS) 給Bob.

7: Network Security

continued
安全電子郵件 (continued)
  • Alice 像要提供傳送者認證訊息完整性.
  • Alice 數位簽署訊息.
  • 同時傳送訊息 (明碼) 與數位簽章.

7: Network Security

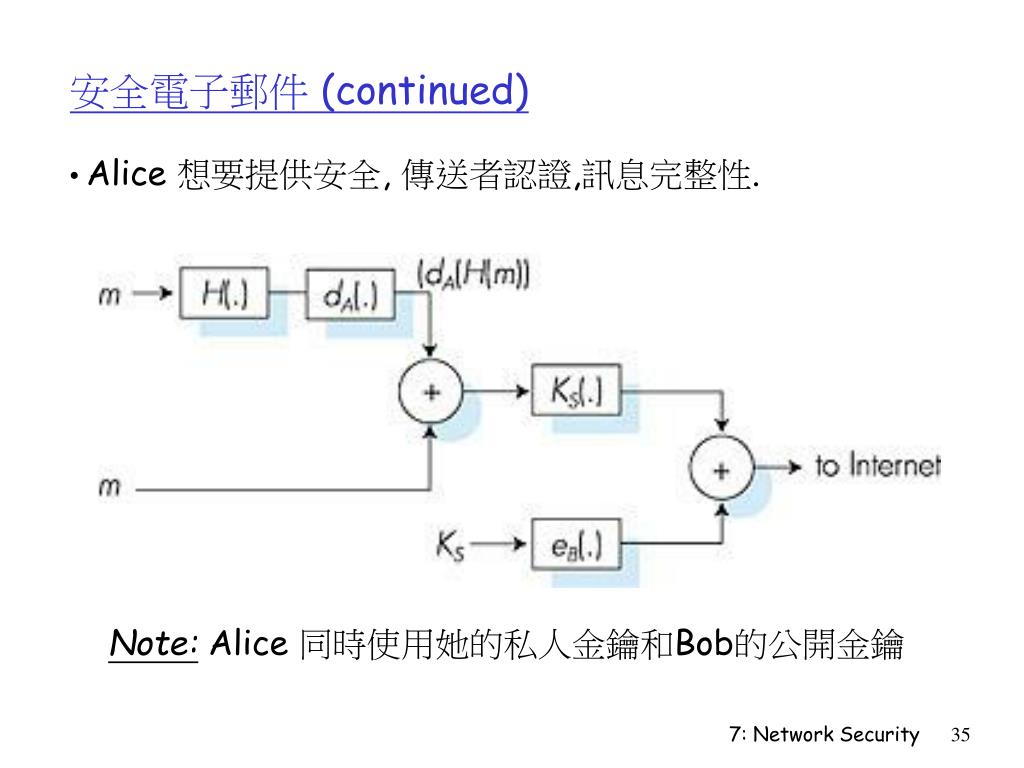

continued1
安全電子郵件 (continued)
  • Alice 想要提供安全, 傳送者認證,訊息完整性.

Note: Alice 同時使用她的私人金鑰和Bob的公開金鑰

7: Network Security

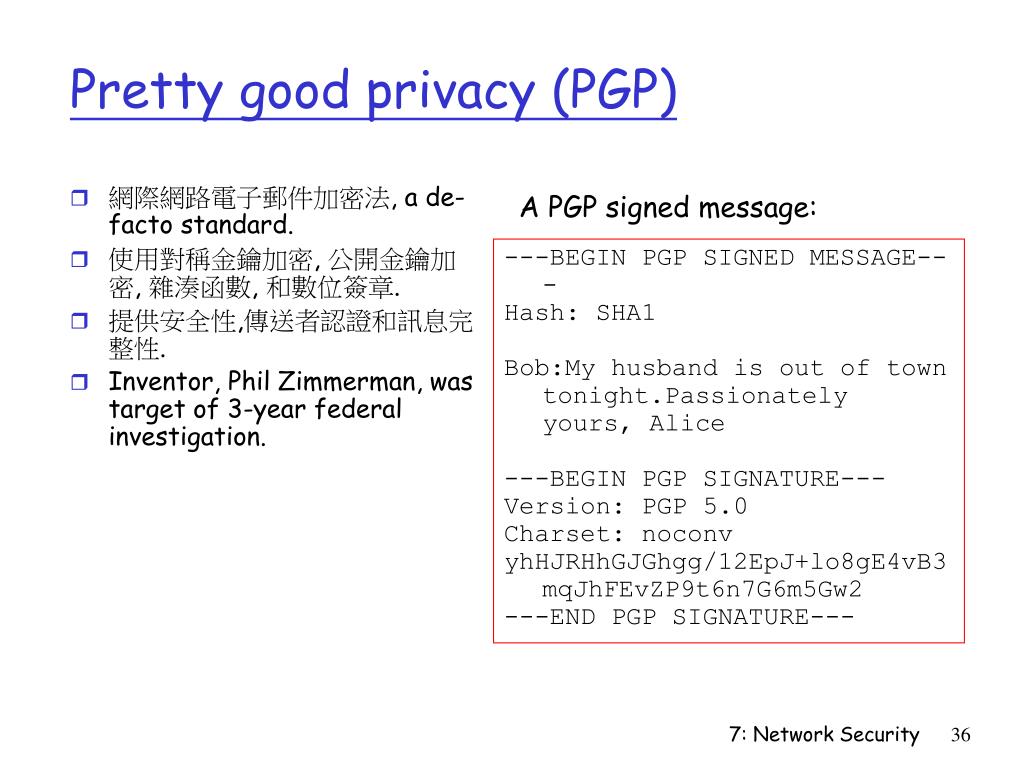

pretty good privacy pgp
網際網路電子郵件加密法, a de-facto standard.

使用對稱金鑰加密, 公開金鑰加密, 雜湊函數, 和數位簽章.

提供安全性,傳送者認證和訊息完整性.

Inventor, Phil Zimmerman, was target of 3-year federal investigation.

---BEGIN PGP SIGNED MESSAGE---

Hash: SHA1

Bob:My husband is out of town tonight.Passionately yours, Alice

---BEGIN PGP SIGNATURE---

Version: PGP 5.0

Charset: noconv

yhHJRHhGJGhgg/12EpJ+lo8gE4vB3mqJhFEvZP9t6n7G6m5Gw2

---END PGP SIGNATURE---

Pretty good privacy (PGP)

A PGP signed message:

7: Network Security

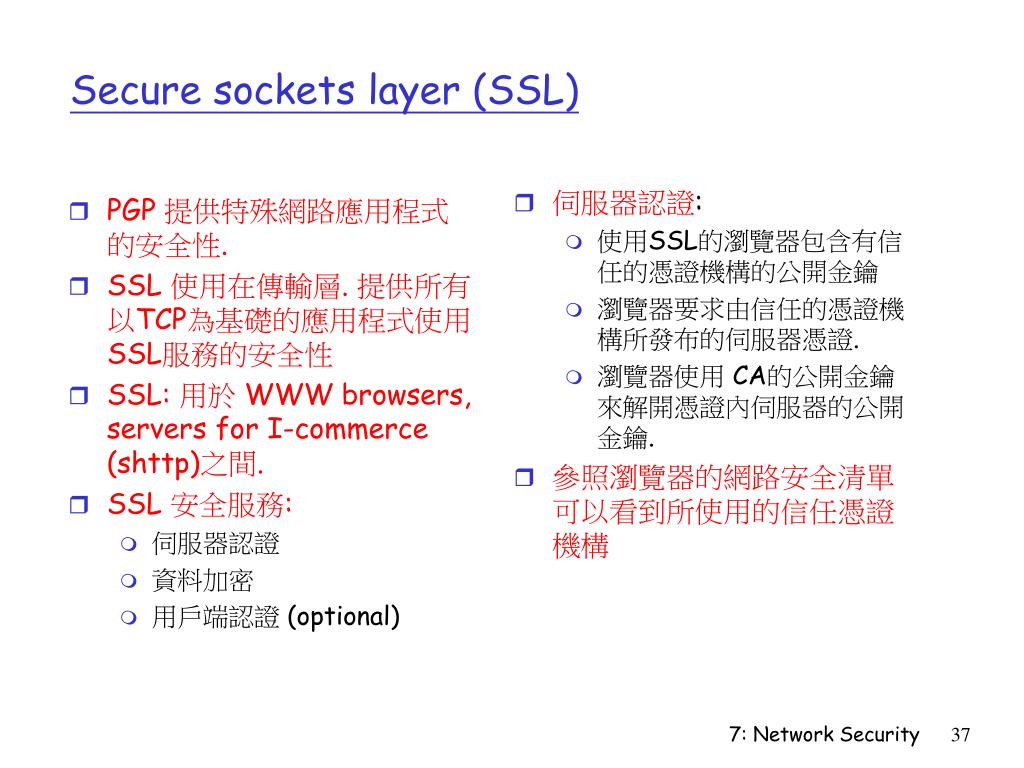

secure sockets layer ssl
PGP 提供特殊網路應用程式的安全性.

SSL 使用在傳輸層. 提供所有以TCP為基礎的應用程式使用SSL服務的安全性

SSL: 用於 WWW browsers, servers for I-commerce (shttp)之間.

SSL 安全服務:

伺服器認證

資料加密

用戶端認證 (optional)

伺服器認證:

使用SSL的瀏覽器包含有信任的憑證機構的公開金鑰

瀏覽器要求由信任的憑證機構所發布的伺服器憑證.

瀏覽器使用 CA的公開金鑰來解開憑證內伺服器的公開金鑰.

參照瀏覽器的網路安全清單可以看到所使用的信任憑證機構

Secure sockets layer (SSL)

7: Network Security

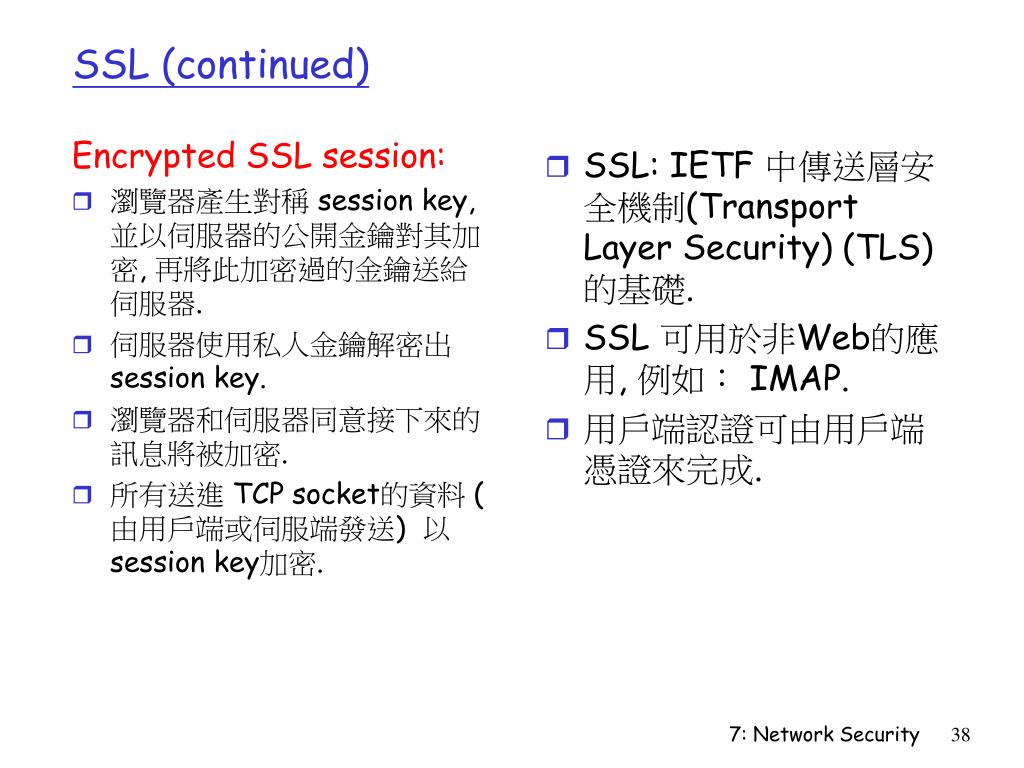

ssl continued
Encrypted SSL session:

瀏覽器產生對稱 session key, 並以伺服器的公開金鑰對其加密, 再將此加密過的金鑰送給伺服器.

伺服器使用私人金鑰解密出 session key.

瀏覽器和伺服器同意接下來的訊息將被加密.

所有送進 TCP socket的資料 (由用戶端或伺服端發送) 以 session key加密.

SSL: IETF 中傳送層安全機制(Transport Layer Security) (TLS)的基礎.

SSL 可用於非Web的應用, 例如: IMAP.

用戶端認證可由用戶端憑證來完成.

SSL (continued)

7: Network Security

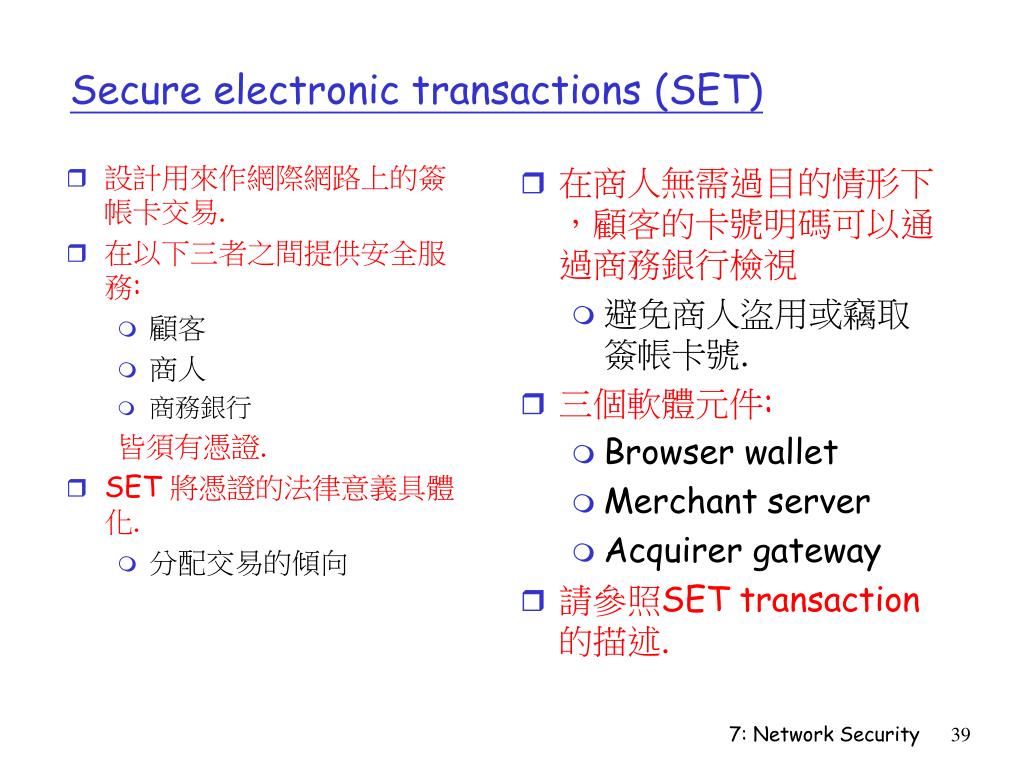

secure electronic transactions set
設計用來作網際網路上的簽帳卡交易.

在以下三者之間提供安全服務:

顧客

商人

商務銀行

皆須有憑證.

SET 將憑證的法律意義具體化.

分配交易的傾向

在商人無需過目的情形下,顧客的卡號明碼可以通過商務銀行檢視

避免商人盜用或竊取簽帳卡號.

三個軟體元件:

Browser wallet

Merchant server

Acquirer gateway

請參照SET transaction的描述.

Secure electronic transactions (SET)

7: Network Security

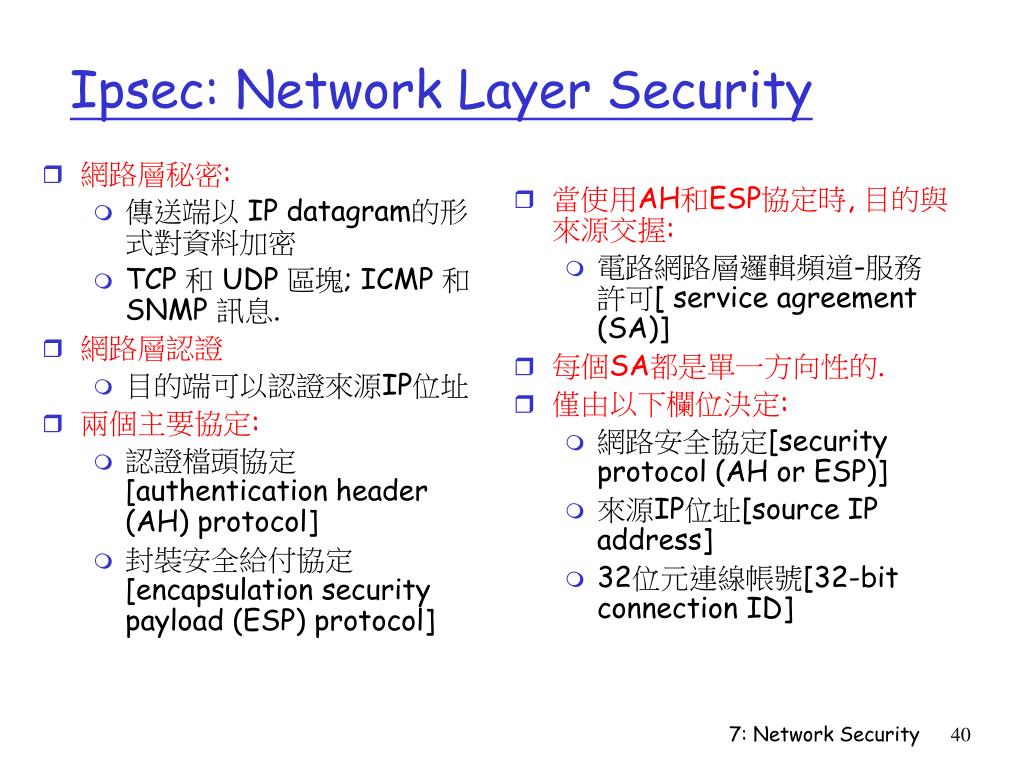

ipsec network layer security
網路層秘密:

傳送端以 IP datagram的形式對資料加密

TCP 和 UDP 區塊; ICMP 和 SNMP 訊息.

網路層認證

目的端可以認證來源IP位址

兩個主要協定:

認證檔頭協定[authentication header (AH) protocol]

封裝安全給付協定[encapsulation security payload (ESP) protocol]

當使用AH和ESP協定時, 目的與來源交握:

電路網路層邏輯頻道-服務許可[ service agreement (SA)]

每個SA都是單一方向性的.

僅由以下欄位決定:

網路安全協定[security protocol (AH or ESP)]

來源IP位址[source IP address]

32位元連線帳號[32-bit connection ID]

Ipsec: Network Layer Security

7: Network Security

esp protocol
提供安全性、用戶認證和資料完整性.

資料, ESP末欄位加密.

次標頭欄位接於ESP末欄位後.

ESP 認證欄位如同AH 認證欄位.

協定值 = 50.

ESP Protocol

7: Network Security

authentication header ah protocol
提供來源端認證, 資料完整性, 但無加密保護.

AH 表頭插入於 IP標頭 和 IP 資料欄位之間

協定欄位值= 51.

中間路由器一般性地處理datagram.

AH 標頭包含以下:

連線ID

認證資料: 由原始IP datagram計算出簽署訊息區塊, 以提供來源認證與資料完整性

次標頭欄位: 明確定義資料型態 (TCP, UDP, ICMP, etc.)

Authentication Header (AH) Protocol

7: Network Security

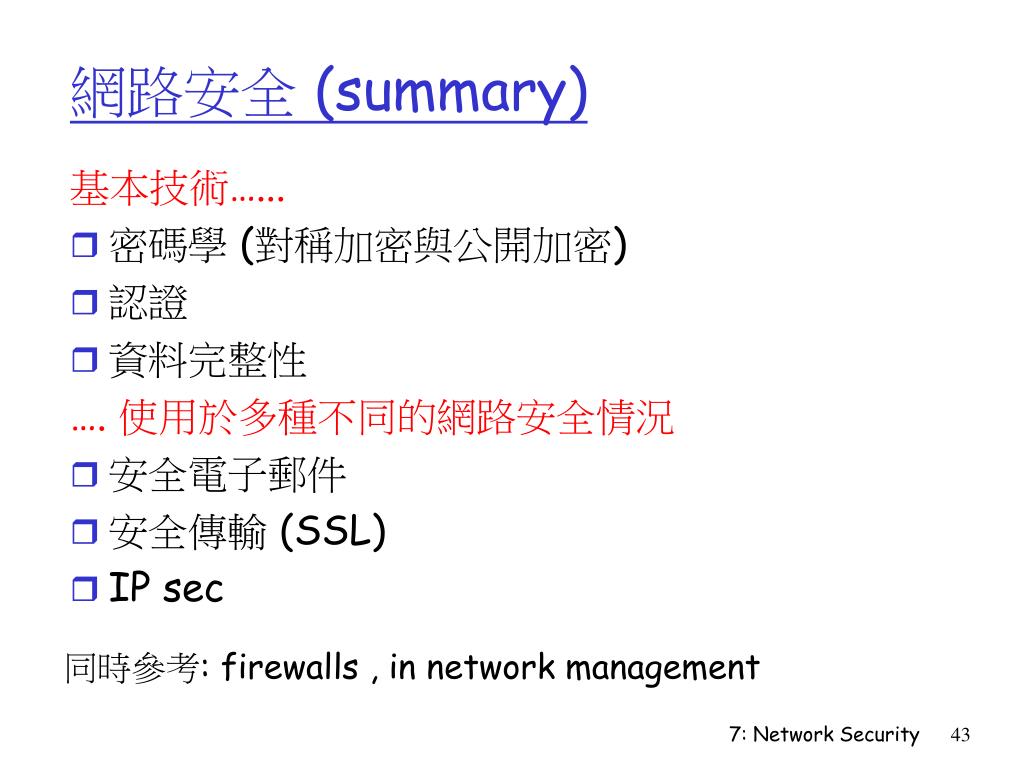

summary
網路安全 (summary)

基本技術…...

  • 密碼學 (對稱加密與公開加密)
  • 認證
  • 資料完整性

…. 使用於多種不同的網路安全情況

  • 安全電子郵件
  • 安全傳輸 (SSL)
  • IP sec

同時參考: firewalls , in network management

7: Network Security
