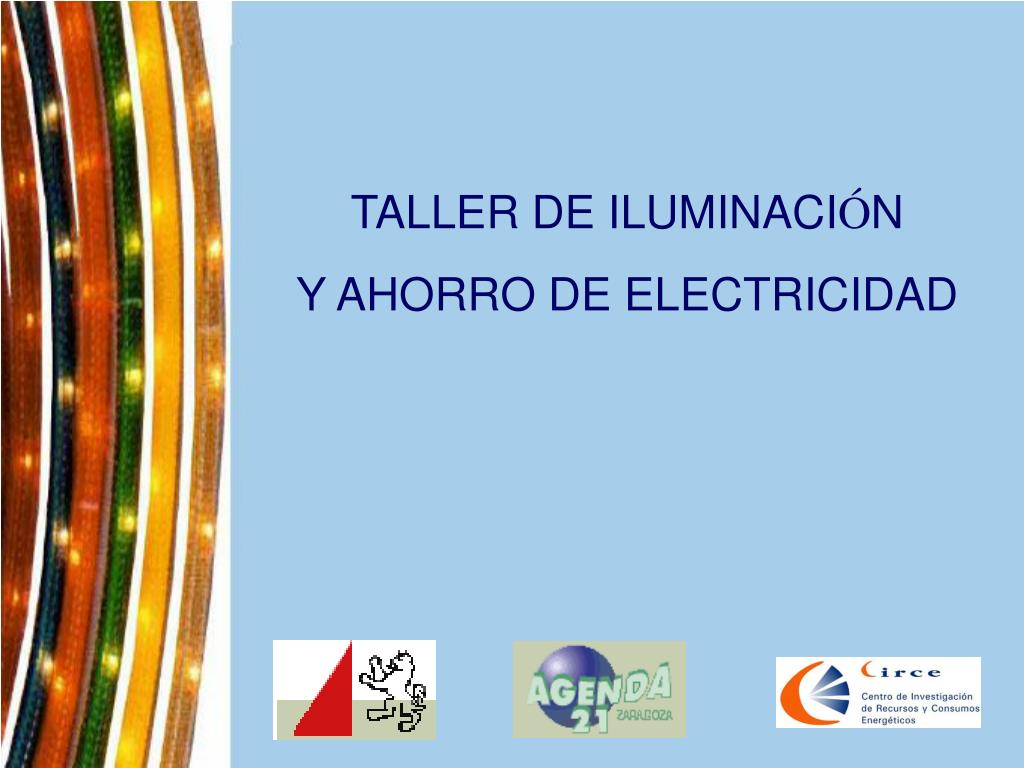

  1. TALLER DE ILUMINACIÓN Y AHORRO DE ELECTRICIDAD

  2. LA LUZ

  3. LA LUZ Iluminación: Radiación electromagnética capaz de excitar la retina del ojo y producir una sensación visual

  4. LA LUZ Iluminancia: Flujo radiado por una fuente de luz en una dirección determinada Esta sencilla experiencia recoge muy bien el concepto de iluminancia. Su símbolo es E y su unidad el lux (lx) que es un  lm/m2.

  5. PARA MEDIR LA ILUMINANCIA LUXOMETRO

  6. LAS BOMBILLAS

  7. EFICIENCIA DE UNA BOMBILLA ¿Cómo definirías la eficiencia de una bombilla?

  8. EFICIENCIA DE UNA BOMBILLA ¿Tocarías una bombilla encendida ?

  9. EFICIENCIA DE UNA BOMBILLA

  10. LA ETIQUETA ENERGÉTICA

  11. EFICIENCIA DE UNA BOMBILLA La temperatura de color de una fuente de luz define su tono blanco, amarillo o azul, su calidez o frialdad. Indice de reproducción cromático: Indica el aspecto de los colores bajo distintas fuentes de luz

  12. TIPOS DE BOMBILLAS

  13. TIPOS ¿Cuántos tipos distintos de bombilla conoces?

  14. TIPOS

  15. INCANDESCENTES Un poco de Historia.... EDISON: El 21 de Octubre de 1879, consiguió que su primera bombilla, luciera durante 48 horas ininterrumpidas.

  16. INCANDESCENTES Calentamiento de filamento dentro de ampolla cerrada llena con gas inerte

  17. INCANDESCENTES DESVENTAJAS 85-90% Tiempo de vida útil corto, es decir, pocas horas de funcionamiento hasta que se funden (1000h)

  18. HALÓGENAS Parecidas a las incandescentes excepto: • Dentro de ampolla se incorpora un halógeno (bromo, yodo, etc) • Se sustituye vidrio de la ampolla por cuarzo debido a las altas temperaturas

  19. HALÓGENAS DESVENTAJAS 85-90% Tiempo de vida útil corto, es decir, pocas horas de funcionamiento hasta que se funden (3000h) Algunas de ellas necesitan un transformador, que también consume energía

  20. TUBOS FLUORESCENTES • 2 CARACTERISTICAS IMPORTANTES: • - Menor consumo • Vida útil: Larga (10.000 h)

  21. DE BAJO CONSUMO O FLUOROSCENTES COMPACTAS Lámparas Fluorescentes Compactas (LFC): Lámparas fluorescentes formadas por uno/varios tubos estrechos (10-15 mm), curvados o conectados entre sí, para conseguir dimensiones muy reducidas

  22. DE BAJO CONSUMO O FLUOROSCENTES COMPACTAS • ¿Cuál crees que da más luz? • Una bombilla tradicional (100 W) • b) Una bombilla de bajo consumo (20 W) + POTENCIA no es + LUZ

  23. DE BAJO CONSUMO O FLUOROSCENTES COMPACTAS • ¿Cuál comprarías? • Una bombilla tradicional (100 W) 0,6 euros • b) Una bombilla de bajo consumo (20 W) 9 euros

  24. DE BAJO CONSUMO O FLUOROSCENTES COMPACTAS Y casi media tonelada de CO2 • Ahorro de energía 80% respecto a incandescentes convencionales

  25. EN FLUORESCENTES NORMALES Y COMPACTOS EQUIPOS DE CONEXIÓN Componentes auxiliares de las lámparas de descarga (fluorescentes, bajo consumo, etc) Normalmente se llaman balastros o reactancias

  26. EN FLUORESCENTES NORMALES Y COMPACTOS EQUIPOS DE CONEXIÓN ELECTRÓNICOS (ECE) Otros nombres: Balastos o reactancias electrónicas • Ahorro energía » 20-25% • Aumento vida útil lámparas (hasta 12.000 h) • Encendido casi instantáneo (0,5 s) • Eliminación del efecto estroboscópico y parpadeo • Desconexión automática en caso de fallo de la lámpara (no permite intentos sucesivos de encendido o parpadeo de lámpara) • Supresión del ruido producido por los balastos convencionales

  27. EN FLUORESCENTES NORMALES Y COMPACTOS EQUIPOS DE CONEXIÓN ELECTRÓNICOS (ECE) Otros nombres: Balastos o reactancias electrónicas • Ahorro energía » 20-25% • Aumento vida útil lámparas (hasta 12.000 h) • Encendido casi instantáneo (0,5 s) • Eliminación del efecto estroboscópico y parpadeo • Desconexión automática en caso de fallo de la lámpara (no permite intentos sucesivos de encendido o parpadeo de lámpara) • Supresión del ruido producido por los balastos convencionales

  28. EN FLUORESCENTES NORMALES Y COMPACTOS EQUIPOS DE CONEXIÓN ELECTRÓNICOS (ECE) Otros nombres: Balastos o reactancias electrónicas • Ahorro energía » 20-25% • Aumento vida útil lámparas (hasta 12.000 h) • Encendido casi instantáneo (0,5 s) • Eliminación del efecto estroboscópico y parpadeo • Desconexión automática en caso de fallo de la lámpara (no permite intentos sucesivos de encendido o parpadeo de lámpara) • Supresión del ruido producido por los balastos convencionales

  29. EN FLUORESCENTES NORMALES Y COMPACTOS EQUIPOS DE CONEXIÓN ELECTRÓNICOS (ECE) Otros nombres: Balastos o reactancias electrónicas • Ahorro energía » 20-25% • Aumento vida útil lámparas (hasta 12.000 h) • Encendido casi instantáneo (0,5 s) • Eliminación del efecto estroboscópico y parpadeo • Desconexión automática en caso de fallo de la lámpara (no permite intentos sucesivos de encendido o parpadeo de lámpara) • Supresión del ruido producido por los balastos convencionales

  30. EN FLUORESCENTES NORMALES Y COMPACTOS EQUIPOS DE CONEXIÓN ELECTRÓNICOS (ECE) Otros nombres: Balastos o reactancias electrónicas • Ahorro energía » 20-25% • Aumento vida útil lámparas (hasta 12.000 h) • Encendido casi instantáneo (0,5 s) • Eliminación del efecto estroboscópico y parpadeo • Desconexión automática en caso de fallo de la lámpara (no permite intentos sucesivos de encendido o parpadeo de lámpara) • Supresión del ruido producido por los balastos convencionales

  31. EN FLUORESCENTES NORMALES Y COMPACTOS EQUIPOS DE CONEXIÓN ELECTRÓNICOS (ECE) Otros nombres: Balastos o reactancias electrónicas • Ahorro energía » 20-25% • Aumento vida útil lámparas (hasta 12.000 h) • Encendido casi instantáneo (0,5 s) • Eliminación del efecto estroboscópico y parpadeo • Desconexión automática en caso de fallo de la lámpara (no permite intentos sucesivos de encendido o parpadeo de lámpara) • Supresión del ruido producido por los balastos convencionales

  32. EN FLUORESCENTES NORMALES Y COMPACTOS EQUIPOS DE CONEXIÓN ELECTRÓNICOS (ECE) Otros nombres: Balastos o reactancias electrónicas • Ahorro energía » 20-25% • Aumento vida útil lámparas (hasta 12.000 h) • Encendido casi instantáneo (0,5 s) • Eliminación del efecto estroboscópico y parpadeo • Desconexión automática en caso de fallo de la lámpara (no permite intentos sucesivos de encendido o parpadeo de lámpara) • Supresión del ruido producido por los balastos convencionales

  33. LAMPARAS DE LEDS LED: Light-Emitting Diode (diodo emisor de luz) ¿HAS VISTO ALGUNO?

  34. LAMPARAS DE LEDS ¿HAS VISTO ALGUNO?

  35. LAMPARAS DE LEDS Las lámparas se consiguen juntando varios LEDs

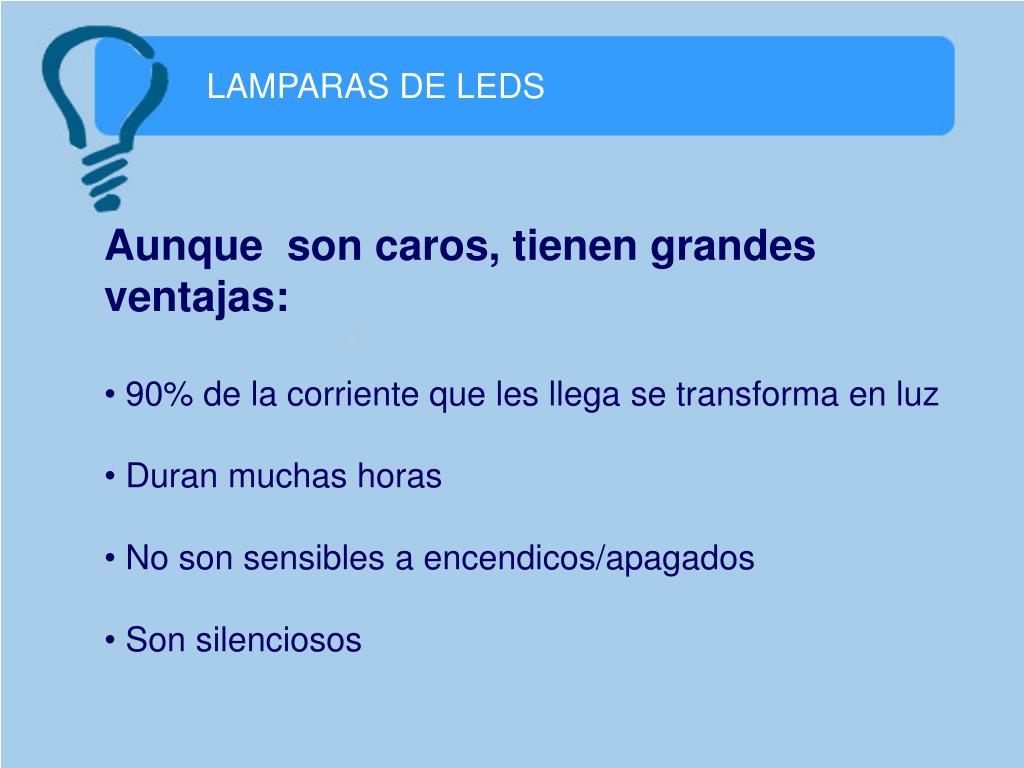

  36. LAMPARAS DE LEDS • Aunque son caros, tienen grandes ventajas: • 90% de la corriente que les llega se transforma en luz • Duran muchas horas • No son sensibles a encendicos/apagados • Son silenciosos

  37. LAMPARAS DE LEDS

  38. AHORRO ENERGÍA

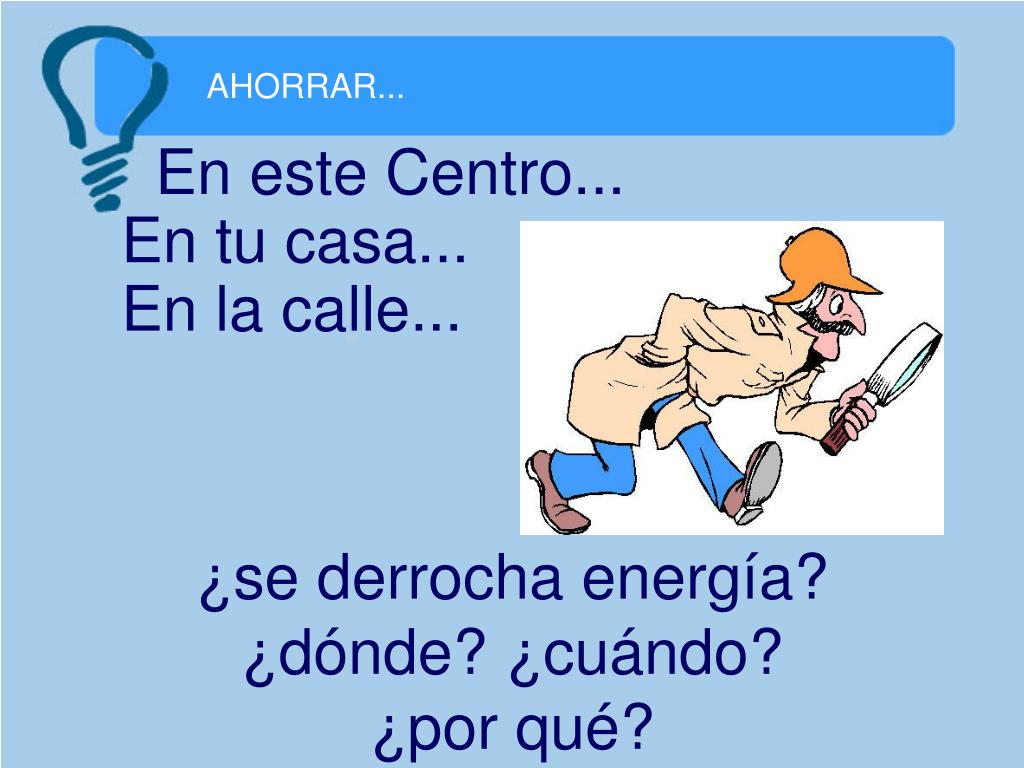

  39. AHORRAR... En este Centro... En tu casa... En la calle... ¿se derrocha energía? ¿dónde? ¿cuándo? ¿por qué?

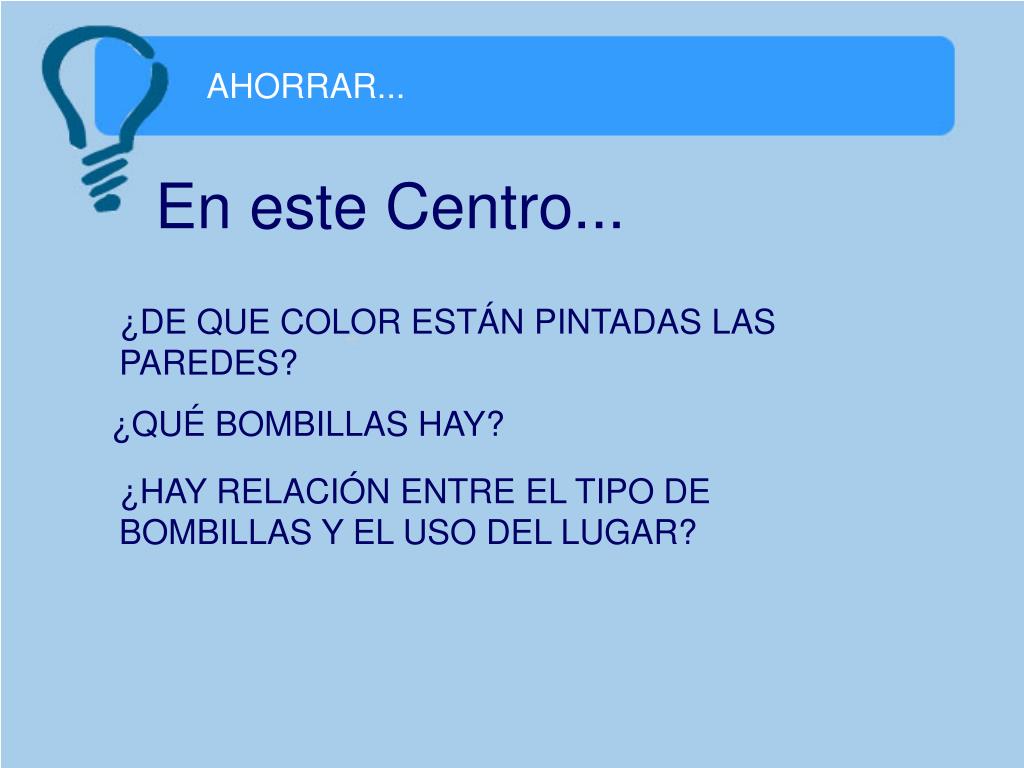

  40. AHORRAR... En este Centro... ¿DE QUE COLOR ESTÁN PINTADAS LAS PAREDES? ¿QUÉ BOMBILLAS HAY? ¿HAY RELACIÓN ENTRE EL TIPO DE BOMBILLAS Y EL USO DEL LUGAR?

  41. AHORRAR... En este Aula... ¿QUÉ TIPO DE LÁMPARAS HAY EN CLASE? ¿SE ENCIENDEN TODAS A LA VEZ? ¿QUIÉN Y CUÁNDO SE APAGAN? ¿HAY REFLEJOS EN LA PIZARRA?

  42. AHORRAR... En los baños... ¿QUÉ TIPO DE LÁMPARAS HAY? ¿CUÁNDO SE APAGAN? ¿HAS VISTO ALGÚN DISPOSITIVO DE AHORRO EN ALGÚN BAÑO PÚBLICO?

  43. AHORRAR... ¿Cómo ahorrar energía?

  44. AHORRAR... 1.- APROVECHAR LA LUZ NATURAL CUANDO SE PUEDA 2.- APAGAR LA LUZ, SI NO ES NECESARIA

  45. AHORRAR... 4.- PINTAR LAS PAREDES DE COLORES CLAROS 5.- LIMPIAR LAS BOMBILLAS, LÁMPARAS...

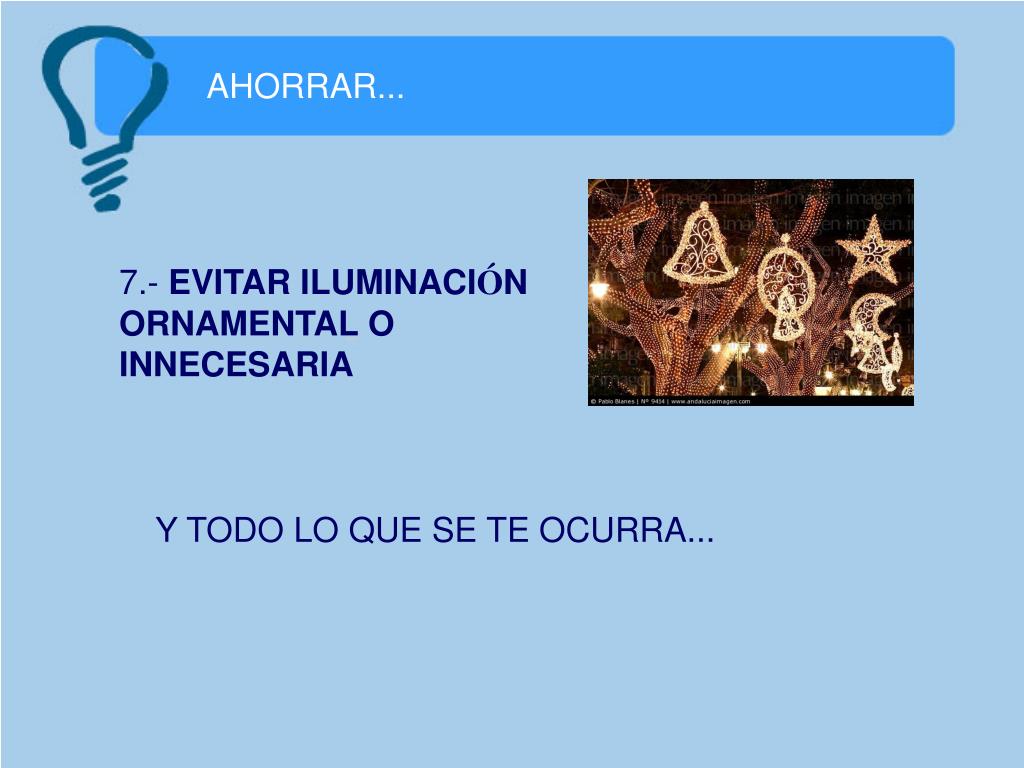

  46. AHORRAR... 7.- EVITAR ILUMINACIÓN ORNAMENTAL O INNECESARIA Y TODO LO QUE SE TE OCURRA...

  47. DISPOSITIVOS AHORRO

  48. DISPOSITIVOS AHORRO INTERRUPTOR HORARIO Reloj conectado a circuito mecánico, eléctrico o electrónico que abre/cierra 1 ó más contactos según programación horaria establecida

  49. DISPOSITIVOS AHORRO INTERRUPTOR HORARIO • TIPOLOGÍA • Según el ciclo de tiempo: • Programa Diario: Se repite todos los días • Programa Semanal: Un paso de programa corresponde a 1 apertura + 1 cierre para 1 ó varios días (laborables, fin de semana, etc) • Según la visualización: • Analógicos • Digitales

  50. DISPOSITIVOS AHORRO INTERRUPTOR HORARIO: TEMPORIZADORES • Temporizadores: Cierran un circuito de alumbrado durante un tiempo determinado • Zonas donde se necesite luz durante cortos espacios de tiempo de forma sucesiva • Ej: escaleras, pasillos, garajes, etc.
