slide1

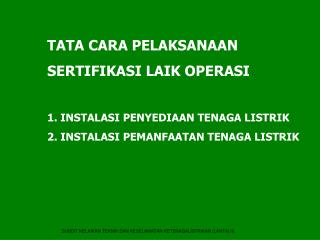

TATA CARA PELAKSANAAN

SERTIFIKASI LAIK OPERASI

1. INSTALASI PENYEDIAAN TENAGA LISTRIK

2. INSTALASI PEMANFAATAN TENAGA LISTRIK

SUBDIT KELAIKAN TEKNIK DAN KESELAMATAN KETENAGALISTRIKAN (LANTAI II)

slide2

1. INSTALASI PENYEDIAAN TENAGA LISTRIK

  • PEMBANGKIT (PLTD, PLTG, PLTU, PLTGU, PLTP, PLTA,
  • PLTMh, PLTB, PLTS)
  • INSTALASI TRANSMISI TENAGA LISTRIK
  • (SUTT 150 KV, SUTT 70 KV, SUTET 500 KV, SUTET 275 KV)
  • INSTALASI DISTRIBUSI TENAGA LISTRIK
  • (JTM 20 KV, JTM 6 KV, JTR 0,4 KV)

SUBDIT KELAIKAN TEKNIK DAN KESELAMATAN KETENAGALISTRIKAN (LANTAI II)

slide3

2. INSTALASI PEMANFAATAN TENAGA LISTRIK

  • KONSUMEN TEGANGAN MENENGAH (PABRIK, INDUSTRI
  • PERKANTORAN, HOTEL, DSB)
  • KONSUMEN TEGANGAN RENDAH (RUMAH TANGGA, DSB)

SUBDIT KELAIKAN TEKNIK DAN KESELAMATAN KETENAGALISTRIKAN (LANTAI II)

slide4

SKEMA TATA CARA SERTIFIKASI LAIK OPERASI INSTALASI KETENAGALISTRIKAN

LEMBAGA INSPEKSI TEKNIK (TERAKREDITASI)

WAKTU (HARI)

PEMILIK INSTALASI

PEMERINTAH /DESDM

PERMOHONAN SERTIFIKAT KE

LEMBAGA INSPEKSI

1

TEMBUSAN PERMOHONAN SERTIFIKAT

KONTRAK ANTARA

PEMILIK INSTALASI DENGAN LEMBAGA INSPEKSI TEKNIK

1 *)

KETENTUAN, SYARAT, DAN ITEM TESTS UJILAIK OPERASI

UJI LAIK OPERASI INSTALASI

21 **)

PERBAIKAN

PENGAWASAN TEKNIK (WITNESSING)

TIDAK

LAIK

HASIL EVALUASI ?

7

LAIK

TEMBUSAN SERTIFIKAT LAIK OPERASI

SERTIFIKAT LAIK OPERASI

PENERBITAN

SERTIFIKAT LAIK OPERASI

4

34

Catatan: *) tergantung pemilik instalasi dan lembaga inspeksi teknik

**) tergantung kondisi dan kesiapan instalasi

TOTAL

slide5

SKEMA TATA CARA SERTIFIKASI LAIK OPERASI INSTALASI KETENAGALISTRIKAN

LEMBAGA INSPEKSI TEKNIK (BELUM TERAKREDITASI)

WAKTU (HARI)

PEMERINTAH /DESDM

PEMILIK INSTALASI

PERMOHONAN SERTIFIKAT KE

DESDM c.q. DJLPE

1

PENUGASAN KEPADA LEMBAGA INSPEKSI YANG DIPILIH PEMILIK INSTALASI

1

KONTRAK UJI LAIK OPERASI

1 *)

KETENTUAN, SYARAT, DAN ITEM TESTS UJILAIK OPERASI

PERBAIKAN

UJI LAIK OPERASI INSTALASI

21 **)

PENGAWASAN TEKNIK (WITNESSING)

PRESENTASI LAPORAN HASIL UJI DI DESDM c.q. DJLPE

7

TIDAK

LAIK

HASIL EVALUASI ?

LAIK

PENERBITAN

SERTIFIKAT LAIK OPERASI

4

TOTAL

35

Catatan: *) tergantung pemilik instalasi dan lembaga inspeksi teknik

**) tergantung kondisi dan kesiapan instalasi

slide6

SKEMA TATA CARA SERTIFIKASI LAIK OPERASI INSTALASI PEMANFAATAN TENAGA LISTRIK KONSUMEN TEGANGAN RENDAH

LEMBAGA INSPEKSI TEKNIK (KONSUIL)

WAKTU (HARI)

PEMERINTAH /DESDM

PEMILIK INSTALASI

PERMOHONAN SERTIFIKAT KE

KONSUIL

1 *)

KONTRAK ANTARA

KONSUMEN DENGAN KONSUIL SERTA MENYERAHKAN BIAYA DAN DOKUMEN TEKNIK

KETENTUAN, SYARAT, DAN ITEM TESTS UJILAIK OPERASI

UJI LAIK OPERASI INSTALASI

1**)

PERBAIKAN INSTALASI OLEH INSTALATIR

PENGAWASAN TEKNIK

TIDAK

LAIK

HASIL EVALUASI ?

1

LAIK

PENERBITAN

SERTIFIKAT LAIK OPERASI***)

1

Catatan: *) tergantung konsumen dengan KONSUILdan kelengkapan dokumen teknik

**) tergantung kondisi dan kesiapan instalasi

***) KONSUIL melaporkan pelaksanaan sertifikasi setiap 6(enam) bulan sekali ke DESDM c.q. DJLPE

4

TOTAL

slide8

DAFTAR LEMBAGA INSPEKSI TEKNIK

Selengkapnya dapat di akses di link :

http://www.djlpe.esdm.go.id

Home  Informasi  Teknik dan Lingkungan  Kelaikan Teknik dan Keselamatan

Ketenagalistrikan

aturan penomoran pembangkit
ATURAN PENOMORAN PEMBANGKIT

JENIS USAHA INSTANSI - TAHUN OPERASI - PEMBANGKIT UNIT - BULAN - TAHUN SERTIFIKAT

JENIS USAHA: PEMBANGKIT UNIT:

0 - PKUK (PLN) A PLTA (AIR)

1 - IUKU (PJB & IP) B PLTB (BAYU/ANGIN)

2 - IUKU (IPP/SWASTA) D PLTD (DIESEL)

3 - IUKU (CAPTIVE) G PLTG (GAS)

4 - IUKU (PSKSK) H PLTG (MINYAK)

5 - IUKS I PLTGU (GAS)

J PLTGU (MINYAK)

INSTANSI: M PLTM (MINI HIDRO)

0 - DJLPE (OPERASI/PERPANJANGAN) N PLTN (NUKLIR)

1 - DJLPE (BARU) P PLTP (PANAS BUMI)

2 - DINAS (OPERASI/PERPANJANGAN) S PLTS (SURYA)

3 - DINAS (BARU) U PLTU (BATUBARA)

V PLTU (GAS)

W PLTU (MINYAK)

X PLTU (LAIN-LAIN)

20-1989-V01-11-2009

Status izin perpanjangan oleh DJLPE, milik IPP, tahun mulai operasi 1989, Jenis PLTU unit 1, bulan dan tahun terbit sertifikat terakhir Nopember 2009

slide11

TATA CARA PELAKSANAAN

  • SERTIFIKASI LAIK OPERASI
  • KONSUMEN TEGANGAN RENDAH
  • (RUMAH TANGGA)

SUBDIT KELAIKAN TEKNIK DAN KESELAMATAN KETENAGALISTRIKAN (LANTAI II)

sertifikasi instalasi konsumen tegangan rendah rumah tangga
SERTIFIKASI INSTALASI KONSUMEN TEGANGAN RENDAH (RUMAH TANGGA)
  • Dilakukan oleh Lembaga Inspeksi Teknik Nirlaba yang ditunjuk oleh Menteri ESDM berdasarakan Kepmen ESDM No.1109K/30/MEM/2005 tentang penunjukan KONSUIL sebagai lembaga pemeriksa instalasi pemanfaatan konsumen tegangan rendah
  • Lembaga Inspeksi Teknik yang di Tunjuk :

KONSUIL (Komite Nasional Keselamatan Untuk Instalasi Listrik)

  • Tugas : Melaksanakan pemeriksaan instalasi pemanfaatan tenaga listrik konsumen tegangan rendah dan menerbitkan Sertifikat Laik Operasi
  • Cakupan : Instalasi pemanfaatan konsumen tegangan rendah daya 450 s.d 197 kVA
slide14

Selengkapnya dapat di akses di link : http://www.djlpe.esdm.go.id

Home  Informasi  Teknik dan Lingkungan  Kelaikan Teknik dan

Keselamatan

Ketenagalistrikan

kantor direktorat jenderal listrik dan pemanfaatan energi
KANTOR DIREKTORAT JENDERAL LISTRIK DAN PEMANFAATAN ENERGI

Jl. H.R Rasuna Said Blok X-2 Kav. 07 dan 08

Kuningan Jakarta Selatan 12950

Tlp. 021-5225180 Fax. 021-5256044-5256066

Tromol Pos 3043/Jkt 10002

Direktorat Teknik dan Lingkungan Ketenagalistrikan

Tlp/Fax. 021-5256034, 021-52920212

Gedung Utama

Gedung Annex

slide16

DAFTAR SNI WAJIB YG DIBERLAKUKAN

MENTERI ENERGI DAN SUMBER DAYA MINERAL

slide17

DAFTAR SNI WAJIB YG DIBERLAKUKAN

MENTERI ENERGI DAN SUMBER DAYA MINERAL

slide18

Produk Peralatan dan Pemanfaat Tenaga Listrik

Yang Telah Memperoleh Sertifikat Produk

slide19

Produk Peralatan dan Pemanfaat Tenaga Listrik

Yang Telah Memperoleh Sertifikat Produk

slide20

Produk Peralatan dan Pemanfaat Tenaga Listrik

Yang Telah Memperoleh Sertifikat Produk

slide24

LSPro DAN LAB UJI PEMANFAAT TENAGA LISTRIK

UNTUK PEMBUBUHAN LABEL TANDA HEMAT ENERGI

web site djlpe
WEB SITE DJLPE

Data-data :

- Regulasi di Bidang Ketenagalistrikan

- Lembaga Sertifikasi Produk

  • Lembaga Inspeksi Teknik
  • Daftar Alamat KONSUIL

- Merk Produk yang sudah SNI

  • Alamat Kantor Ditjen LPE
  • Tentang Alat Penghemat Daya
  • Tentang Pembangkit Batu Bara

Dapat di akses di link :

http://www.djlpe.esdm.go.id

Home  Teknik dan Lingkungan  Kelaikan Teknik dan

Keselamatan Ketenagalistrikan

slide28

ELECTRICAL PRODUCT CERTIFICATION PROCEDURE

TIME (DAYS)

TESTING LABORATORY (ACCREDITED)

PRODUCT CERTIFICATION BODY/

LSPro (ACCREDITED)

MANUFACTURER/IMPORTER

GOVERNMENT/MEMR

PRODUCT CERTIFICATION APPLICATIONTO LSPro

1

CONTRACT BETWEEN MANUFACTURER AND LSPro

COPY OF PRODUCT CERTIFICATION APPLICATION

1 *)

NO

LSPro HAVE TESTING LAB ?

  • CERTIFICATION PROCEDURE
  • PREPARATION OF SNI
  • STIPULATION OF MANDATORY SNI

CONTRACT BETWEEN

LSPro AND TESTING LAB

1 **)

YES

PRODUCT TESTING AT LSPro’s TESTING LAB

PRODUCT TESTING

30***)

TECHNICAL SUPERVISION

TEST REPORT EVALUATION & FACTORY QUALITY SYSTEM ASSESMENT

2

PRODUCT REPAIR DUE TO NCR

RE-TEST REQUIRED?

YES

30****)

NO

YES

NCR?

NO

COPY OF PRODUCT CERTIFICATE

PRODUCT CERTIFICATE

PRODUCT CERTIFICATE RELEASED

3

Notes:*) subject to agreement between product manufacturer and Product Certification Body (LSPro)

**) subject to agreement between LSPro and Testing Lab

***) subject to product condition

****) subject to time required by product manufacturer to repair product due to Non-Comformity Report(NCR)

68

TOTAL

slide29

ELECTRICAL PRODUCT CONFORMITY CERTIFICATION PROCEDURE

TIME

(DAYS)

TESTING LABORATORY (ACCREDITED*)

PRODUCT CERTIFICATION BODY/

LSPro (ACCREDITED)

IMPORTER

GOVERNMENT/MEMR

MANUFACTURER

PRODUCT

PRODUCT TYPE TESTING

PRODUCT IMPORT

* ACCREDITED BY KAN OR FOREIGN ACCREDITATION BODY WHICH HAS SIGNED MRA WITH KAN

PRODUCT CONFORMITY APPLICATIONTO LSPro

1

CONTRACT BETWEEN IMPORTER AND LSPro

COPY OF PRODUCT CERTIFICATION APPLICATION

1 *)

PRODUCT SAMPLING AND INSPECTION

……

  • CERTIFICATION PROCEDURE
  • PREPARATION OF SNI
  • STIPULATION OF MANDATORY SNI

CONTRACT BETWEEN

LSPro AND TESTING LAB

1 **)

LSPro HAVE TESTING LAB ?

NO

YES

30***)

PRODUCT TESTING (CRITICAL OR ROUTINE TEST ITEMS ONLY)

TECHNICAL SUPERVISION

PRODUCT TESTING AT LSPro’s TESTING LAB

2

TEST REPORT EVALUATION

PRODUCT REPAIR DUE TO NCR

RE-TEST REQUIRED?

YES

30****)

NO

YES

NCR?

NO

COPY OF PRODUCT CONFORMITY CERTIFICATE

PRODUCT CONFORMITY

CERTIFICATE

PRODUCT CONFORMITY CERTIFICATE RELEASED

3

Notes:*) subject to agreement between product manufacturer and Product Certification Body (LSPro)

**) subject to agreement between LSPro and Testing Lab

***) subject to product condition

****) subject to time required by product manufacturer to repair product due to Non-Comformity Report(NCR)

68

TOTAL

slide30

ELECTRICAL PRODUCT CERTIFICATION PROCEDURE

TIME (DAYS)

PRODUCT CERTIFICATION BODY /LSPro (NOT ACCREDITED)

TESTING LABORATORY (NOT ACCREDITED)

GOVERNMENT/MEMR

MANUFACTURER/IMPORTER

PRODUCT CERTIFICATION APPLICATION TO LSPro

1

COPY OF PRODUCT CERTIFICATION APPLICATION

CONTRACT BETWEEN

MANUFACTURER AND LSPro

1 *)

NO

  • CERTIFICATION PROCEDURE
  • PREPARATION OF SNI
  • STIPULATION OF MANDATORY SNI

LSPro HAVE TESTING LAB ?

1 **)

CONTRACT BETWEEN

LSPro AND TESTING LAB

YES

PRODUCT TESTING AT LSPro’s TESTING LAB

PRODUCT TESTING

30***)

TECHNICAL SUPERVISION

TEST REPORT EVALUATION & FACTORY QUALITY SYSTEM ASSESMENT

2

PRODUCT REPAIR DUE TO NCR

RE-TEST REQUIRED?

YES

30****)

NO

YES

NCR?

NO

PRODUCT CERTIFICATE RELEASED

PRODUCT CERTIFICATE

RECOMMENDATION OF PRODUCT CERTIFICATE

3

Notes:*) subject to agreement between product manufacturer and Product Certification Body (LSPro)

**) subject to agreement between LSPro and Testing Lab

***) subject to product condition

****) subject to time required by product manufacturer to repair product due to Non-Comformity Report(NCR)

68

TOTAL

slide31

TATA CARA PELAKSANAAN

SERTIFIKASI PRODUK

slide32

SKEMA TATA CARA SERTIFIKASI PRODUK BIDANG KETENAGALISTRIKAN

WAKTU (HARI)

LABORATORIUM UJI (TERAKREDITASI)

LEMBAGA SERTIFIKASI PRODUK/

LSPro (TERAKREDITASI)

PEMERINTAH /DESDM

PRODUSEN/

IMPORTIR

PERMOHONAN SERTIFIKAT KE

LSPro

KONTRAK ANTARA

PRODUSEN DAN LSPro

1

SUDAH ADA LAPORAN UJI JENIS?

TEMBUSAN SURAT PERMOHONAN SERTIFIKAT

5

YA

TIDAK

TIDAK

LSPro PUNYA LAB UJI ?

  • Tata Cara Sertifikasi
  • SNI

YA

PENGUJIAN PRODUK DI LAB UJI YANG MEMILIKI MOU DENGAN LSPro

PENGUJIAN PRODUK DI LAB UJI LSPro

30

PENGAWASAN TEKNIK

EVALUASI HASIL UJI & ASESMEN SISTEM MUTU PABRIK

PERBAIKAN LKS

PERLU UJI ULANG

YA

35

TIDAK

YA

ADA LKS

TIDAK

TEMBUSAN SERTIFIKAT PRODUK

SERTIFIKAT PRODUK

PENERBITAN

SERTIFIKAT PRODUK

3

74

Catatan: kondisi di atas di luar kendala produsen memenuhi persyaratan standar dan lab uji melakukan pengujian

TOTAL

slide33

SKEMA TATA CARA SERTIFIKASI PRODUK BIDANG KETENAGALISTRIKAN

WAKTU (HARI)

LEMBAGA SERTIFIKASI PRODUK/

LSPro (BELUM TERAKREDITASI)

PEMERINTAH /DESDM

PRODUSEN/

IMPORTIR

LABORATORIUM UJI (BELUM TERKAREDITASI)

PERMOHONAN SERTIFIKAT KE

LSPro

KONTRAK ANTARA

PRODUSEN DAN LSPro

1

SUDAH ADA LAPORAN UJI JENIS?

TEMBUSAN SURAT PERMOHONAN SERTIFIKAT

5

YA

TIDAK

TIDAK

LSPro PUNYA LAB UJI ?

  • Tata Cara Sertifikasi
  • SNI

YA

PENGUJIAN PRODUK DI LAB UJI YANG MEMILIKI MOU DENGAN LSPro

PENGUJIAN PRODUK DI LAB UJI LSPro

30

PENGAWASAN TEKNIK

EVALUASI HASIL UJI & ASESMEN SISTEM MUTU PABRIK

PERBAIKAN LKS

PERLU UJI ULANG

YA

35

TIDAK

YA

ADA LKS

TIDAK

PENERBITAN SERTIFIKAT PRODUK

SERTIFIKAT PRODUK

EVALUASI & REKOMENDASI PENERBITAN

SERTIFIKAT PRODUK

5

76

Catatan: kondisi di atas di luar kendala produsen memenuhi persyaratan standar dan lab uji melakukan pengujian

TOTAL

slide34

SKEMA TATA CARA SERTIFIKASI KESESUAIAN PRODUK BIDANG KETENAGALISTRIKAN

WAKTU

(HARI)

LABORATORIUM UJI (TERAKREDITASI)

LEMBAGA SERTIFIKASI PRODUK/

LSPro (TERAKREDITASI)

IMPORTIR

PEMERINTAH/DESDM

PRODUSEN

PRODUK

PENGUJIAN JENIS/TIPE PRODUK

PRODUK IMPOR

PERMOHONAN SERTIFIKAT KESESUAIAN PRODUK KE LSPro

1

KONTRAK ANTARA IMPORTIR DAN LSPro

TEMBUSAN PERMOHONAN SERTIFIKAT KESESUAIAN PRODUK

1

PEMERIKSAAN DAN PENGUJIAN CONTOH PRODUK

  • TATACARA SERTIFIKASI
  • PERUMUSAN SNI
  • PENETAPAN SNI WAJIB

KONTRAK ANTARA

LSPro DAN LAB UJI

TIDAK

LSPro PUNYA LAB UJI ?

YA

30

PENGUJIAN PRODUK (UJI KRITIKAL ATAU UJI RUTIN)

PENGAWASAN TEKNIS

PENGUJIAN PRODUK DI LAB UJI LSPro

2

EVALUASI HASIL UJI

PERBAIKAN LKS

PERLU UJI ULANG?

YA

30

TIDAK

YA

LKS?

TIDAK

COPY SERTIFIKAT KESESUAIAN PRODUK

SERTIFIKAT KESESUAIAN PRODUK

PENERBITAN SERTIFIKAT KESESUAIAN PRODUK

3

67

TOTAL

Catatan:kondisi di atas di luar kendala produsen dan Importir memenuhi persyaratan standar dan lab uji melakukan pengujian

slide35

SKEMA TATA CARA SERTIFIKASI KESESUAIAN PRODUK BIDANG KETENAGALISTRIKAN

WAKTU

(HARI)

LABORATORIUM UJI (BELUM TERAKREDITASI)

LEMBAGA SERTIFIKASI PRODUK/

LSPro (BELUM TERAKREDITASI)

IMPORTIR

PEMERINTAH/DESDM

PRODUSEN

PRODUK

PENGUJIAN JENIS/TIPE PRODUK

PRODUK IMPOR

PERMOHONAN SERTIFIKAT KESESUAIAN PRODUK KE LSPro

1

KONTRAK ANTARA IMPORTIR DAN LSPro

TEMBUSAN PERMOHONAN SERTIFIKAT KESESUAIAN PRODUK

1

PEMERIKSAAN DAN PENGUJIAN CONTOH PRODUK

……

  • TATACARA SERTIFIKASI
  • PERUMUSAN SNI
  • PENETAPAN SNI WAJIB

KONTRAK ANTARA

LSPro DAN LAB UJI

TIDAK

1

LSPro PUNYA LAB UJI ?

YA

30

PENGUJIAN PRODUK (UJI KRITIKAL ATAU UJI RUTIN)

PENGAWASAN TEKNIS

PENGUJIAN PRODUK DI LAB UJI LSPro

2

EVALUASI HASIL UJI

PERBAIKAN LKS

PERLU UJI ULANG?

YA

30

TIDAK

YA

LKS?

TIDAK

PENERBITAN SERTIFIKAT KESESUAIAN PRODUK

SERTIFIKAT KESESUAIAN PRODUK

REKOMENDASI PENERBITAN SERTIFIKAT KESESUAIAN PRODUK

3

68

TOTAL

Catatan:kondisi di atas di luar kendala produsen dan Importir memenuhi persyaratan standar dan lab uji melakukan pengujian
