Presentation Transcript
slide1

ไฟฟ้า

ชุดที่ 4

แผนพัฒนากำลังผลิตไฟฟ้าของประเทศไทย

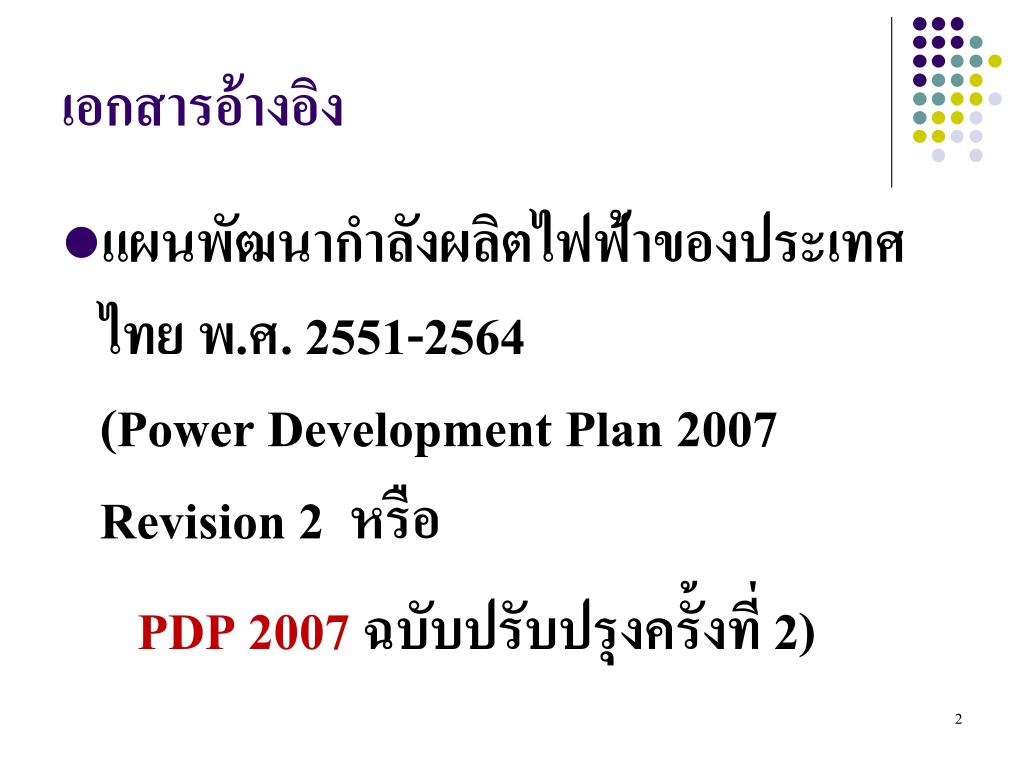

slide2
เอกสารอ้างอิง
  • แผนพัฒนากำลังผลิตไฟฟ้าของประเทศไทย พ.ศ. 2551-2564 (Power Development Plan 2007 Revision 2 หรือ

PDP 2007 ฉบับปรับปรุงครั้งที่ 2)

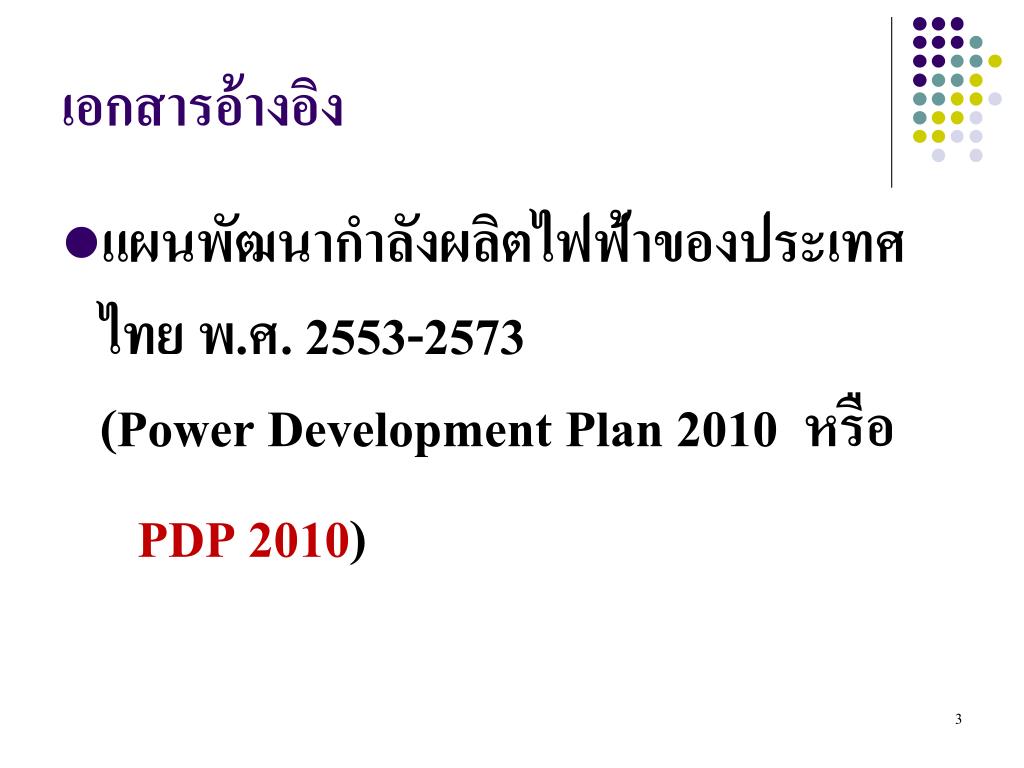

slide3
เอกสารอ้างอิง

แผนพัฒนากำลังผลิตไฟฟ้าของประเทศไทย พ.ศ. 2553-2573 (Power Development Plan 2010หรือ

PDP 2010)

3

slide4

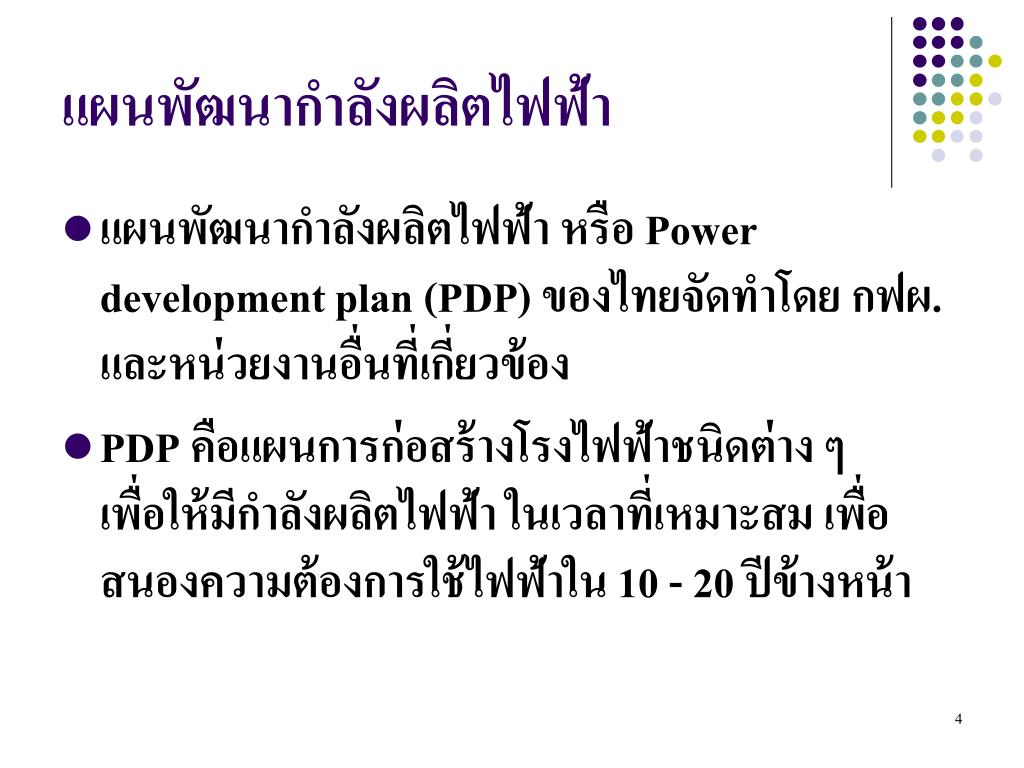

แผนพัฒนากำลังผลิตไฟฟ้าแผนพัฒนากำลังผลิตไฟฟ้า
  • แผนพัฒนากำลังผลิตไฟฟ้า หรือ Power development plan (PDP) ของไทยจัดทำโดย กฟผ. และหน่วยงานอื่นที่เกี่ยวข้อง
  • PDP คือแผนการก่อสร้างโรงไฟฟ้าชนิดต่าง ๆ เพื่อให้มีกำลังผลิตไฟฟ้า ในเวลาที่เหมาะสม เพื่อสนองความต้องการใช้ไฟฟ้าใน 10 - 20 ปีข้างหน้า
slide5

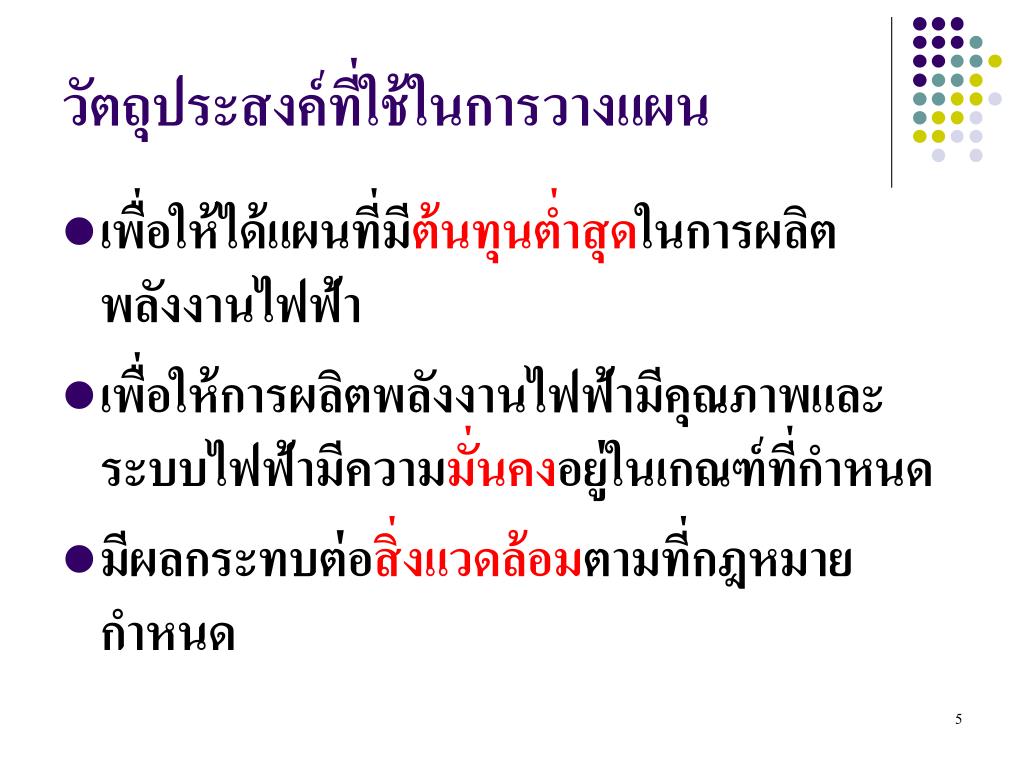

วัตถุประสงค์ที่ใช้ในการวางแผนวัตถุประสงค์ที่ใช้ในการวางแผน
  • เพื่อให้ได้แผนที่มีต้นทุนต่ำสุดในการผลิตพลังงานไฟฟ้า
  • เพื่อให้การผลิตพลังงานไฟฟ้ามีคุณภาพและระบบไฟฟ้ามีความมั่นคงอยู่ในเกณฑ์ที่กำหนด
  • มีผลกระทบต่อสิ่งแวดล้อมตามที่กฎหมายกำหนด
slide6

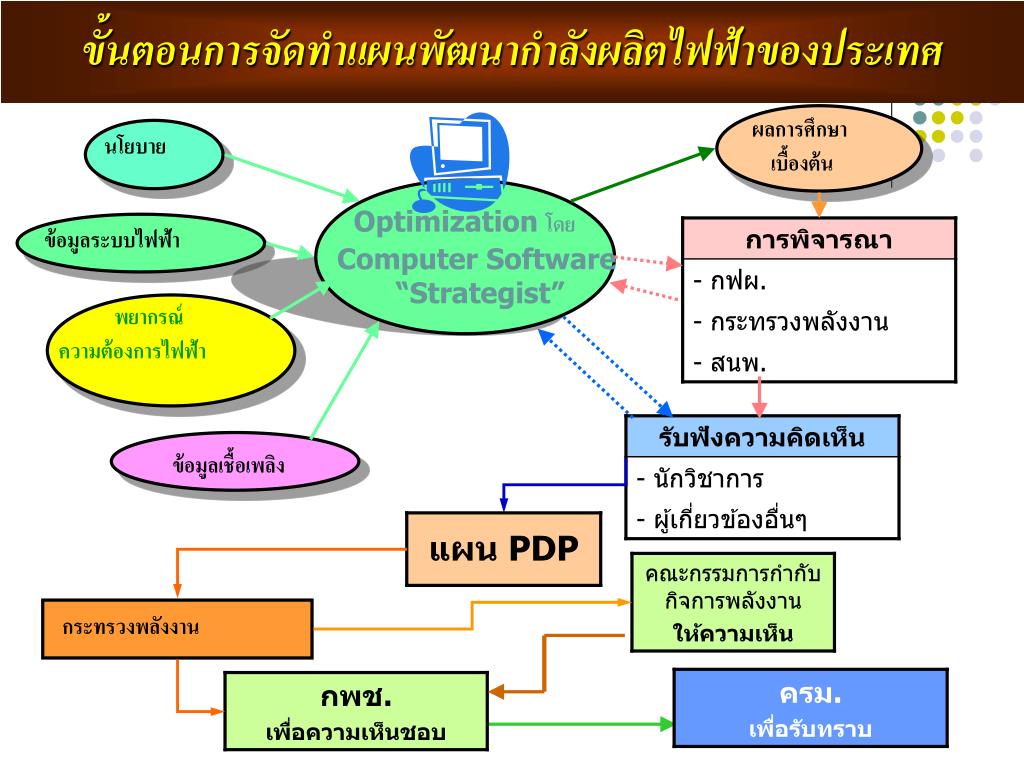

ขั้นตอนการจัดทำแผนพัฒนากำลังผลิตไฟฟ้าของประเทศขั้นตอนการจัดทำแผนพัฒนากำลังผลิตไฟฟ้าของประเทศ

ผลการศึกษา

เบื้องต้น

นโยบาย

Optimization โดย

Computer Software

“Strategist”

ข้อมูลระบบไฟฟ้า

พยากรณ์

ความต้องการไฟฟ้า

ข้อมูลเชื้อเพลิง

กระทรวงพลังงาน

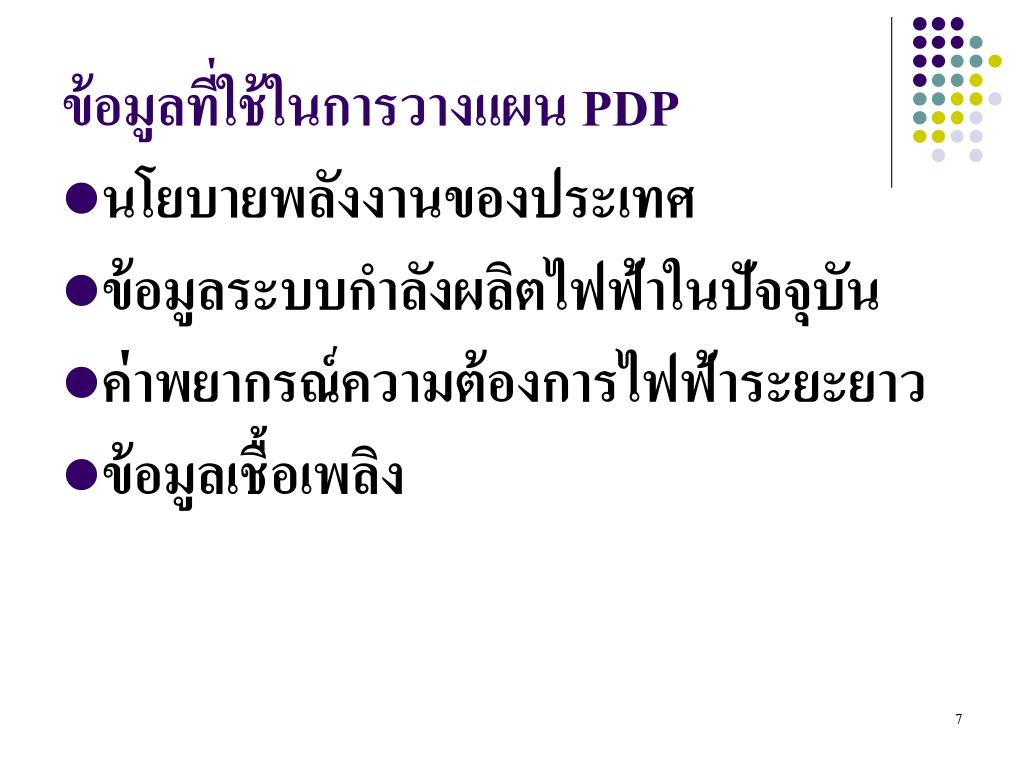

slide7
ข้อมูลที่ใช้ในการวางแผน PDP
  • นโยบายพลังงานของประเทศ
  • ข้อมูลระบบกำลังผลิตไฟฟ้าในปัจจุบัน
  • ค่าพยากรณ์ความต้องการไฟฟ้าระยะยาว
  • ข้อมูลเชื้อเพลิง
slide8
ข้อมูลที่ใช้ในการวางแผน PDP
  • นโยบายพลังงานของประเทศ
  • ข้อมูลระบบกำลังผลิตไฟฟ้าในปัจจุบัน
  • ค่าพยากรณ์ความต้องการไฟฟ้าระยะยาว
  • ข้อมูลเชื้อเพลิง
slide9
นโยบายพลังงานของประเทศ นโยบายพลังงานของประเทศ
  • ไฟฟ้าต้นทุนต่ำสุด
  • ทุกคนทั่วประเทศได้มีโอกาสใช้ไฟฟ้า
  • ระบบไฟฟ้ามีคุณภาพ ประสิทธิภาพ และมั่นคง
  • มีผลกระทบต่อสิ่งแวดล้อมน้อย
  • ใช้พลังงานหมุนเวียนในประเทศมากขึ้น และกระจายชนิดเชื้อเพลิง

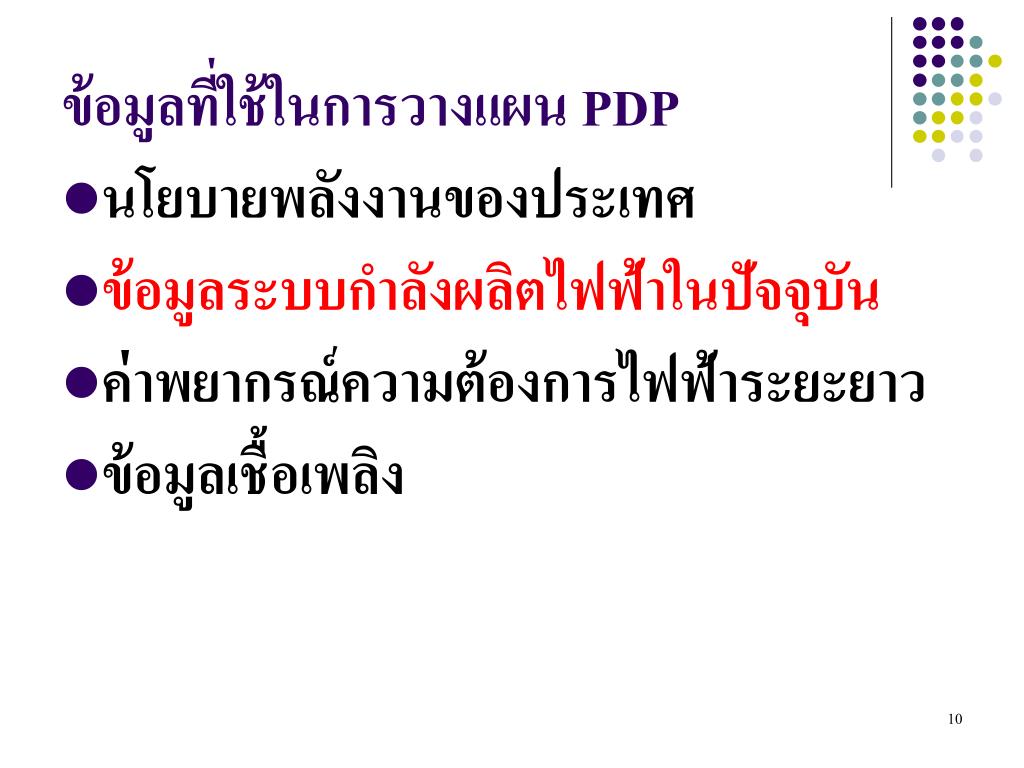

slide10
ข้อมูลที่ใช้ในการวางแผน PDP
  • นโยบายพลังงานของประเทศ
  • ข้อมูลระบบกำลังผลิตไฟฟ้าในปัจจุบัน
  • ค่าพยากรณ์ความต้องการไฟฟ้าระยะยาว
  • ข้อมูลเชื้อเพลิง
slide11

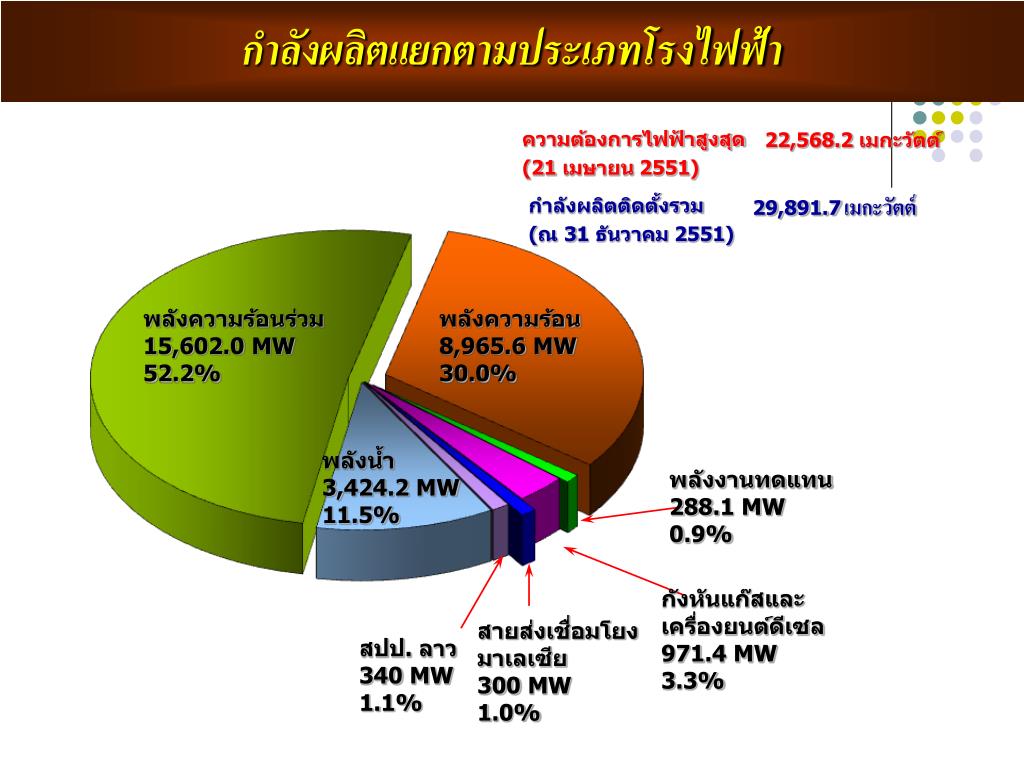

กำลังผลิตแยกตามประเภทโรงไฟฟ้ากำลังผลิตแยกตามประเภทโรงไฟฟ้า

29,891.7เมกะวัตต์

กำลังผลิตติดตั้งรวม

(ณ 31 ธันวาคม 2551)

พลังความร้อนร่วม15,602.0 MW 52.2%

พลังความร้อน8,965.6 MW 30.0%

พลังน้ำ 3,424.2 MW 11.5%

พลังงานทดแทน288.1 MW 0.9%

กังหันแก๊สและเครื่องยนต์ดีเซล 971.4 MW 3.3%

สายส่งเชื่อมโยง มาเลเซีย 300 MW 1.0%

สปป. ลาว 340 MW 1.1%

ความต้องการไฟฟ้าสูงสุด

(21เมษายน 2551)

22,568.2 เมกะวัตต์

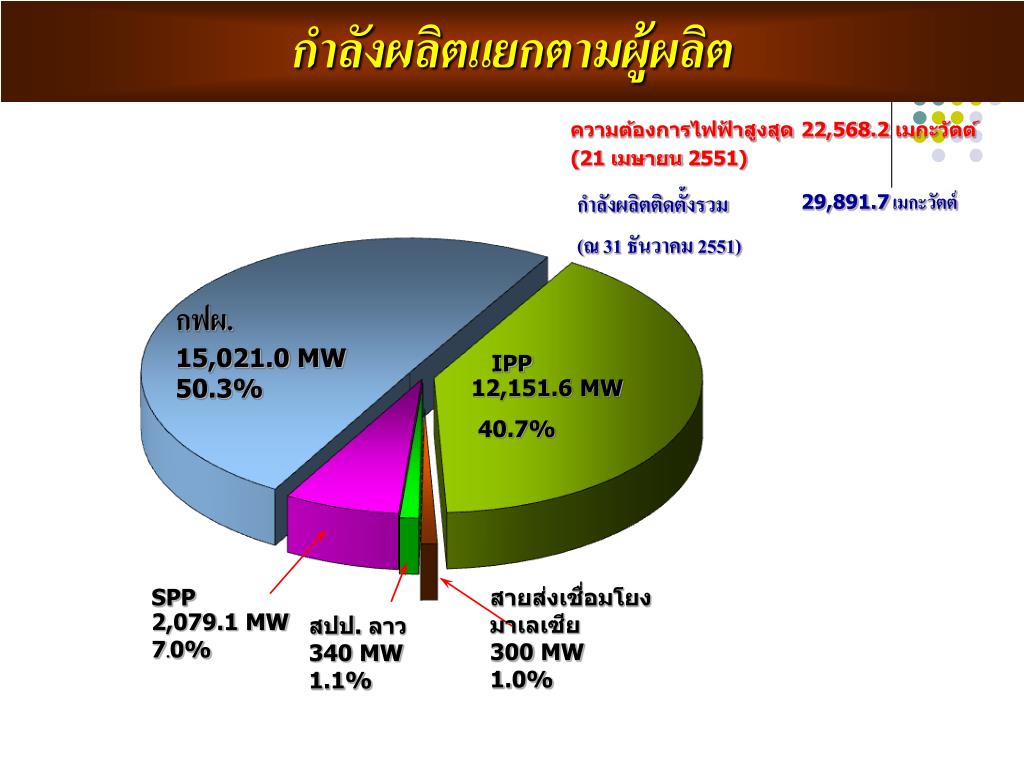

slide12

กำลังผลิตแยกตามผู้ผลิตกำลังผลิตแยกตามผู้ผลิต

กำลังผลิตติดตั้งรวม

(ณ 31 ธันวาคม 2551)

29,891.7เมกะวัตต์

ความต้องการไฟฟ้าสูงสุด

(21เมษายน 2551)

22,568.2 เมกะวัตต์

กฟผ.15,021.0 MW50.3%

IPP 12,151.6 MW

40.7%

SPP2,079.1 MW7.0%

สายส่งเชื่อมโยง มาเลเซีย 300 MW 1.0%

สปป. ลาว 340 MW 1.1%

slide13

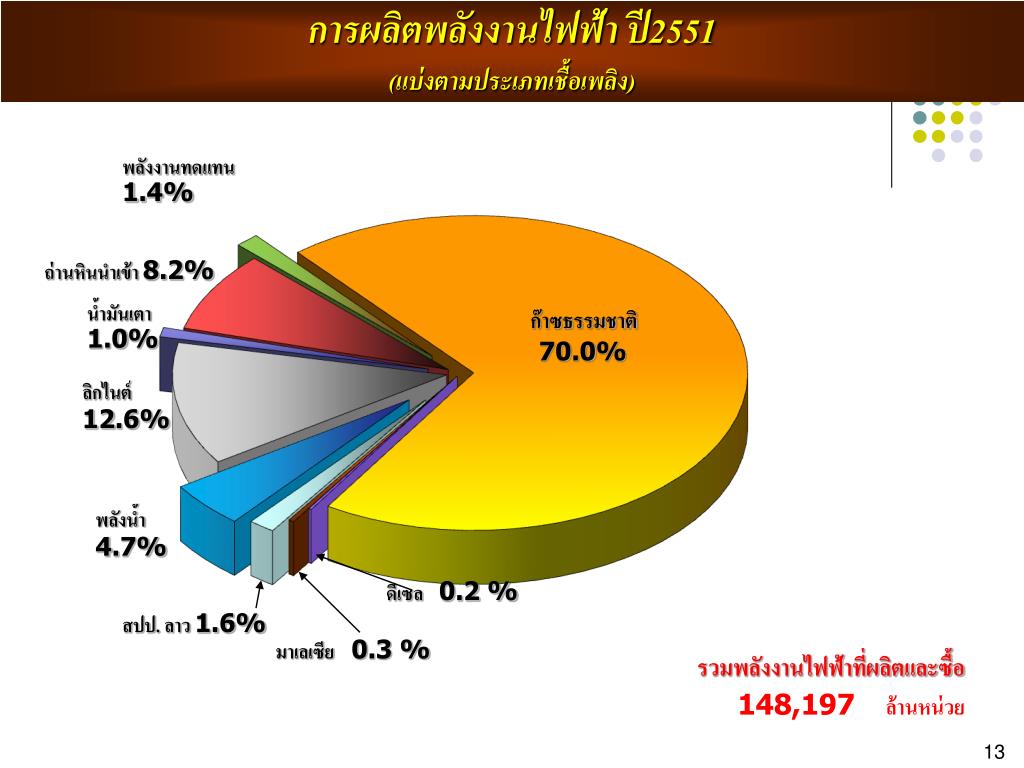

การผลิตพลังงานไฟฟ้า ปี2551

(แบ่งตามประเภทเชื้อเพลิง)

รวมพลังงานไฟฟ้าที่ผลิตและซื้อ

148,197ล้านหน่วย

พลังงานทดแทน1.4%

ถ่านหินนำเข้า 8.2%

น้ำมันเตา1.0%

ก๊าซธรรมชาติ

70.0%

ลิกไนต์12.6%

พลังน้ำ4.7%

ดีเซล 0.2 %

สปป. ลาว 1.6%

มาเลเซีย 0.3 %

13

slide14

การผลิตพลังงานไฟฟ้า ปี2551

(แบ่งตามผู้ผลิต)

รวมพลังงานไฟฟ้าที่ผลิตและซื้อ

148,197ล้านหน่วย

กฟผ.

63,909GWh

43 %

IPP, SPP

81,497 GWh

55 %

ซื้อต่างประเทศ

2,791GWh

2 %

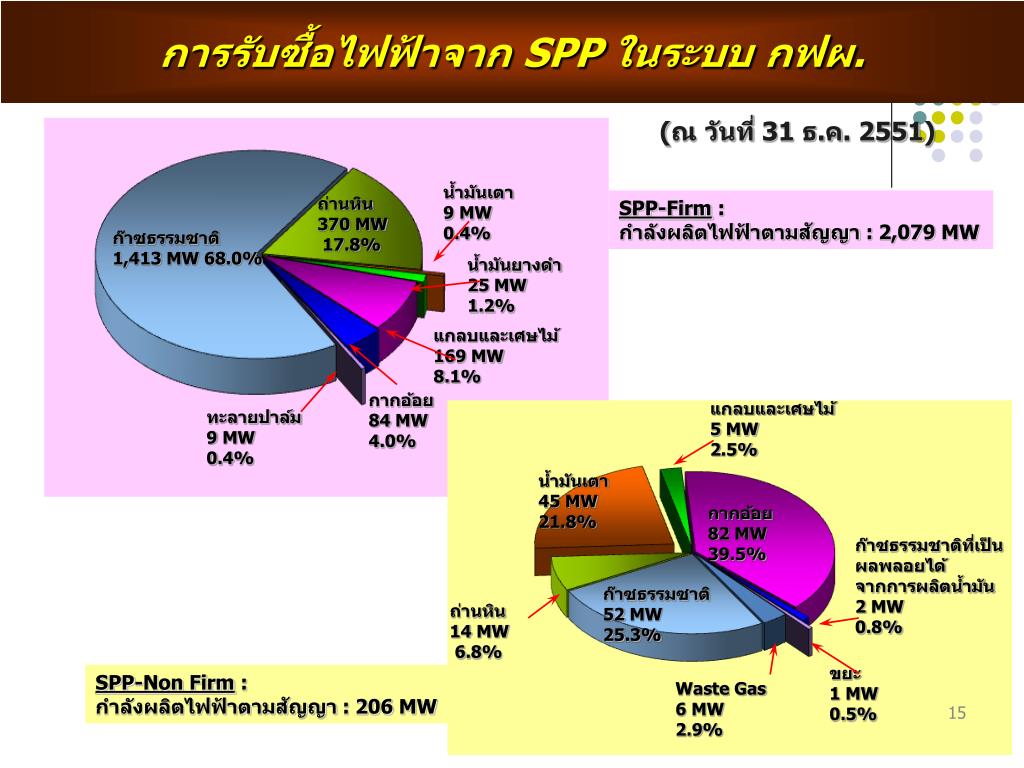

slide15

การรับซื้อไฟฟ้าจาก SPP ในระบบ กฟผ.

น้ำมันเตา9 MW0.4%

ถ่านหิน370 MW 17.8%

ก๊าซธรรมซาติ1,413 MW 68.0%

น้ำมันยางดำ25 MW1.2%

แกลบและเศษไม้169 MW 8.1%

กากอ้อย84 MW 4.0%

ทะลายปาล์ม9 MW0.4%

(ณ วันที่ 31ธ.ค. 2551)

SPP-Firm :

กำลังผลิตไฟฟ้าตามสัญญา : 2,079 MW

แกลบและเศษไม้5 MW2.5%

น้ำมันเตา45 MW21.8%

กากอ้อย82 MW 39.5%

ก๊าซธรรมชาติที่เป็นผลพลอยได้จากการผลิตน้ำมัน2 MW0.8%

ก๊าซธรรมซาติ52 MW25.3%

ถ่านหิน14 MW 6.8%

ขยะ1 MW 0.5%

SPP-Non Firm :

กำลังผลิตไฟฟ้าตามสัญญา : 206 MW

Waste Gas6 MW2.9%

15

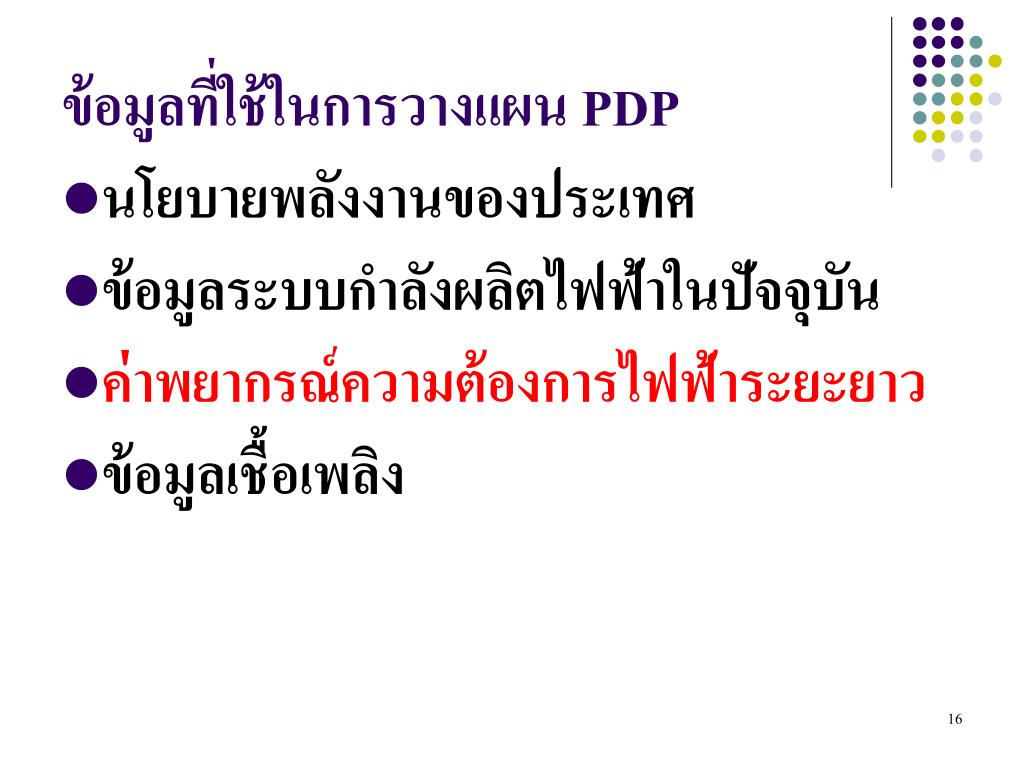

slide16
ข้อมูลที่ใช้ในการวางแผน PDP
  • นโยบายพลังงานของประเทศ
  • ข้อมูลระบบกำลังผลิตไฟฟ้าในปัจจุบัน
  • ค่าพยากรณ์ความต้องการไฟฟ้าระยะยาว
  • ข้อมูลเชื้อเพลิง
slide17

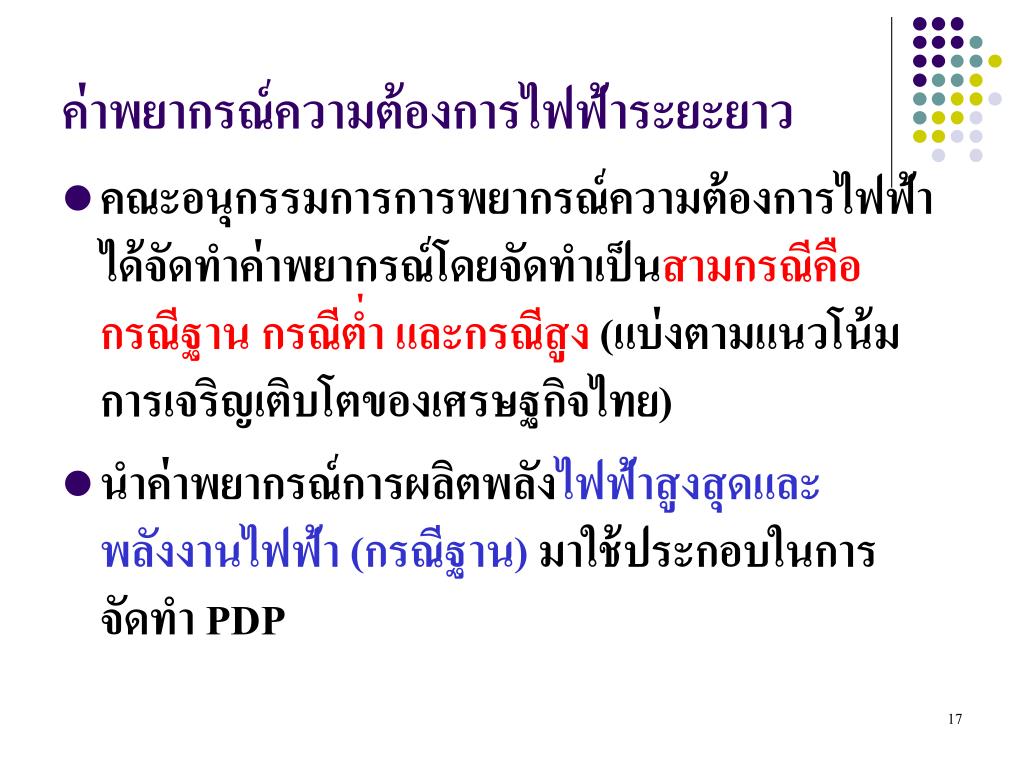

ค่าพยากรณ์ความต้องการไฟฟ้าระยะยาวค่าพยากรณ์ความต้องการไฟฟ้าระยะยาว
  • คณะอนุกรรมการการพยากรณ์ความต้องการไฟฟ้า ได้จัดทำค่าพยากรณ์โดยจัดทำเป็นสามกรณีคือ กรณีฐาน กรณีต่ำ และกรณีสูง (แบ่งตามแนวโน้มการเจริญเติบโตของเศรษฐกิจไทย)
  • นำค่าพยากรณ์การผลิตพลังไฟฟ้าสูงสุดและพลังงานไฟฟ้า (กรณีฐาน) มาใช้ประกอบในการจัดทำ PDP
slide20

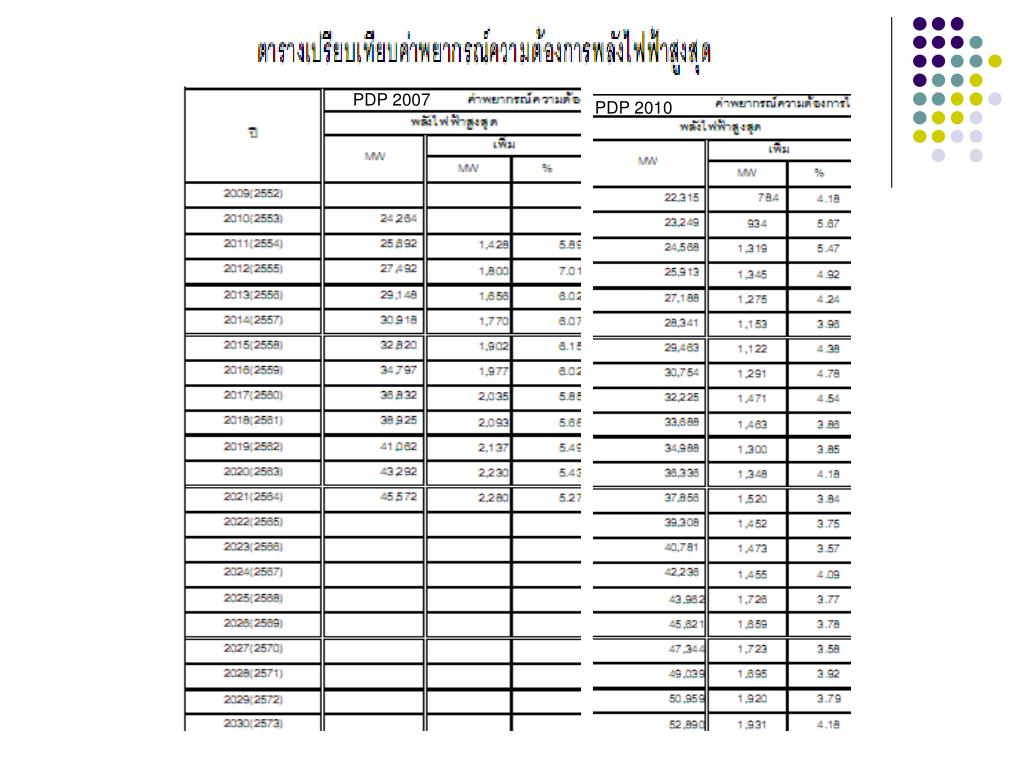

PDP 2007

PDP 2010

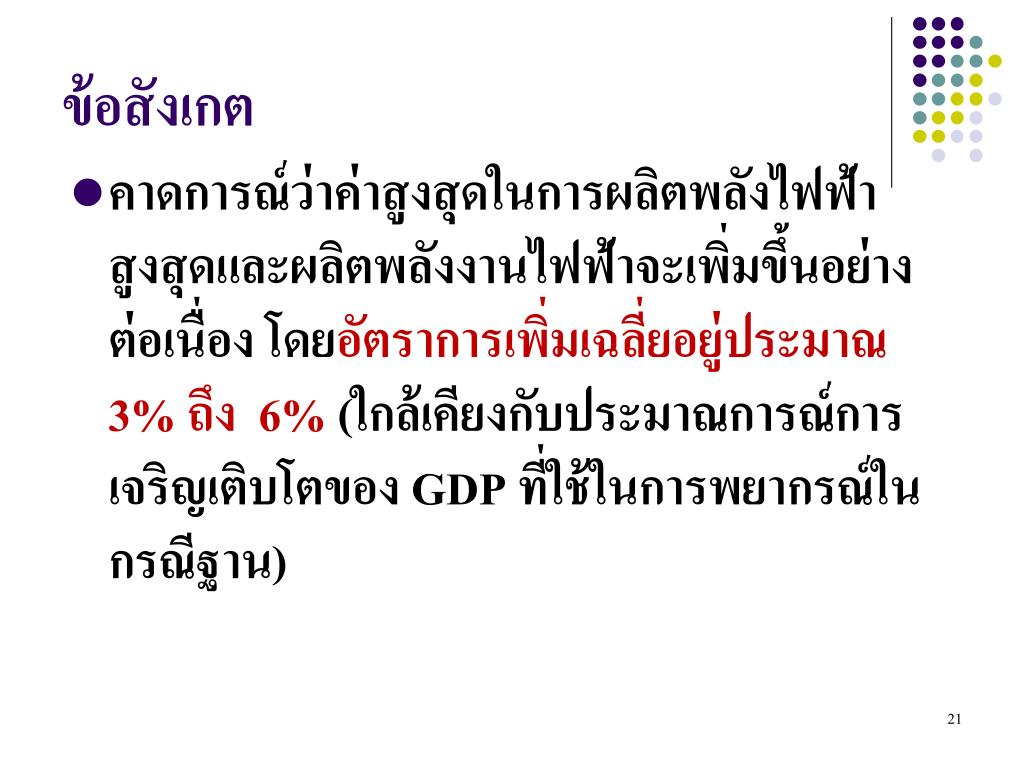

slide21
ข้อสังเกต
  • คาดการณ์ว่าค่าสูงสุดในการผลิตพลังไฟฟ้าสูงสุดและผลิตพลังงานไฟฟ้าจะเพิ่มขึ้นอย่างต่อเนื่อง โดยอัตราการเพิ่มเฉลี่ยอยู่ประมาณ 3% ถึง 6%(ใกล้เคียงกับประมาณการณ์การเจริญเติบโตของ GDP ที่ใช้ในการพยากรณ์ในกรณีฐาน)
slide22

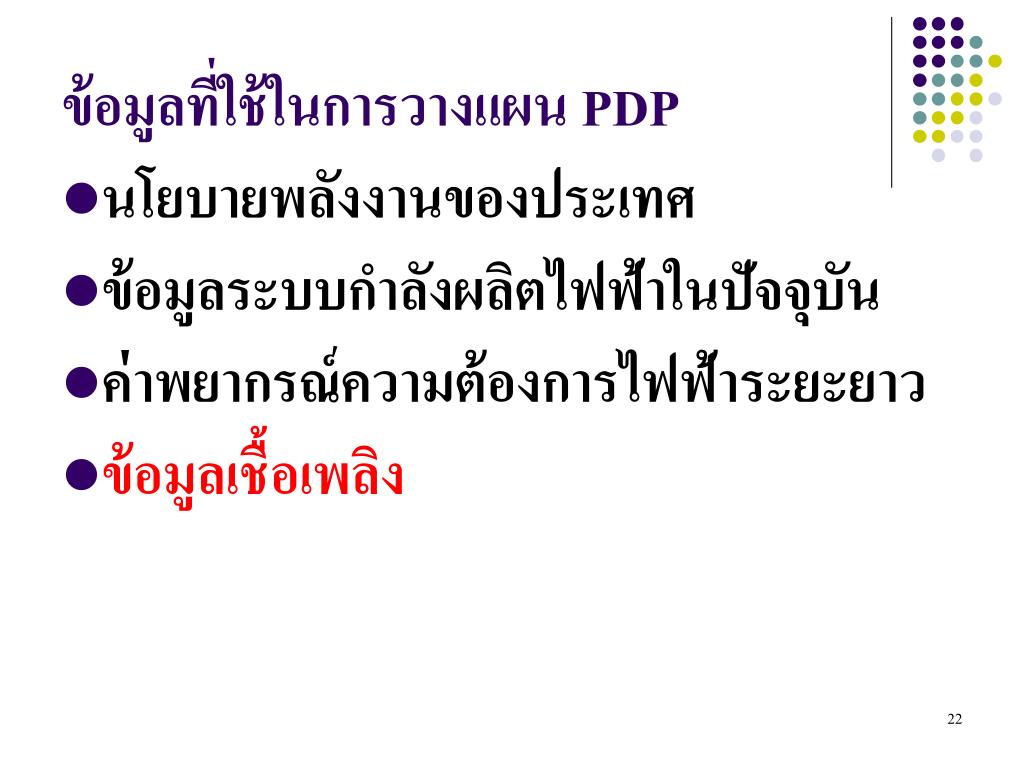

ข้อมูลที่ใช้ในการวางแผน PDP
  • นโยบายพลังงานของประเทศ
  • ข้อมูลระบบกำลังผลิตไฟฟ้าในปัจจุบัน
  • ค่าพยากรณ์ความต้องการไฟฟ้าระยะยาว
  • ข้อมูลเชื้อเพลิง
slide25

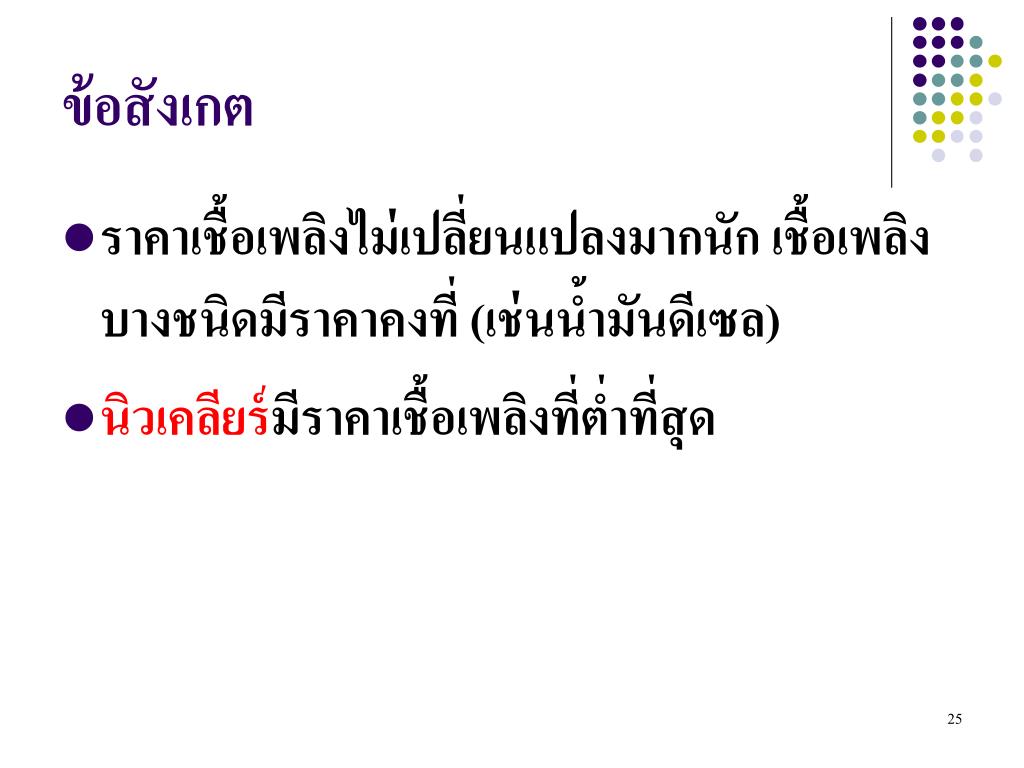

ข้อสังเกต
  • ราคาเชื้อเพลิงไม่เปลี่ยนแปลงมากนัก เชื้อเพลิงบางชนิดมีราคาคงที่ (เช่นน้ำมันดีเซล)
  • นิวเคลียร์มีราคาเชื้อเพลิงที่ต่ำที่สุด

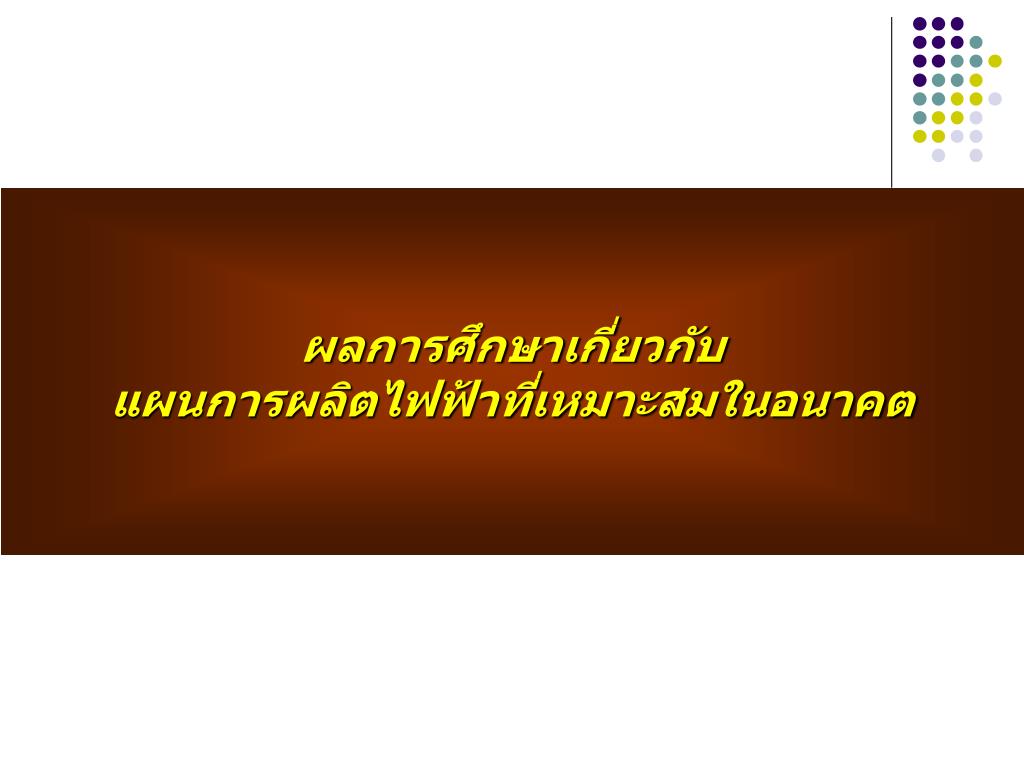

slide27

ผลการศึกษาเกี่ยวกับ

แผนการผลิตไฟฟ้าที่เหมาะสมในอนาคต

slide28

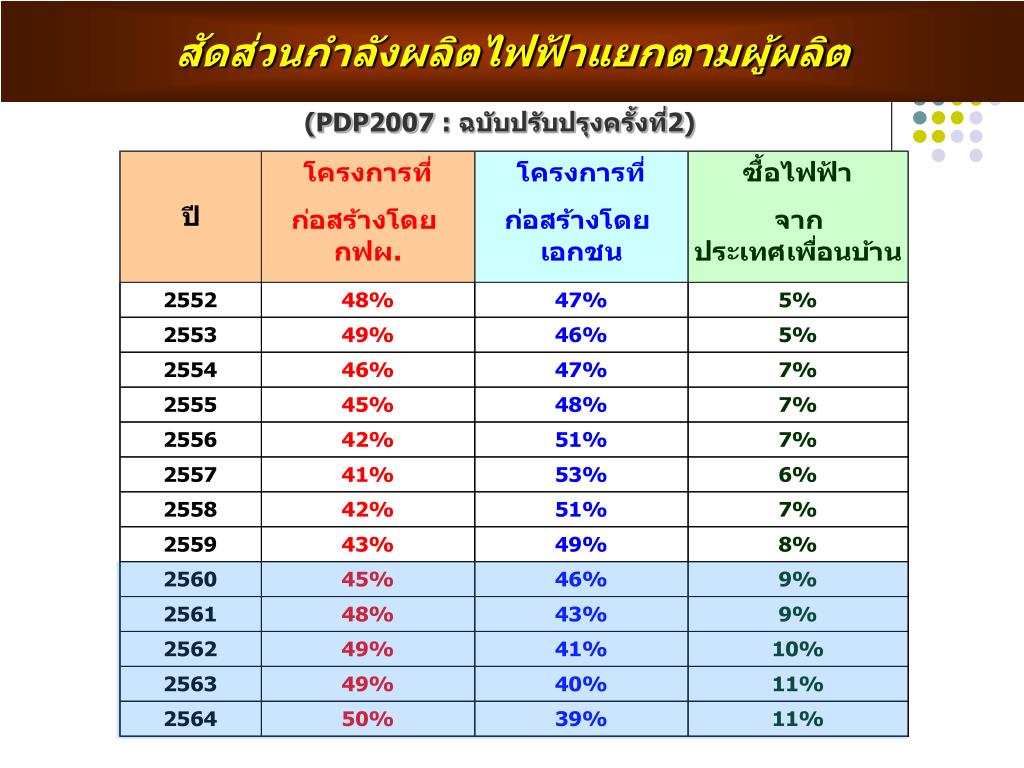

สัดส่วนกำลังผลิตไฟฟ้าแยกตามผู้ผลิตสัดส่วนกำลังผลิตไฟฟ้าแยกตามผู้ผลิต

(PDP2007 : ฉบับปรับปรุงครั้งที่2)

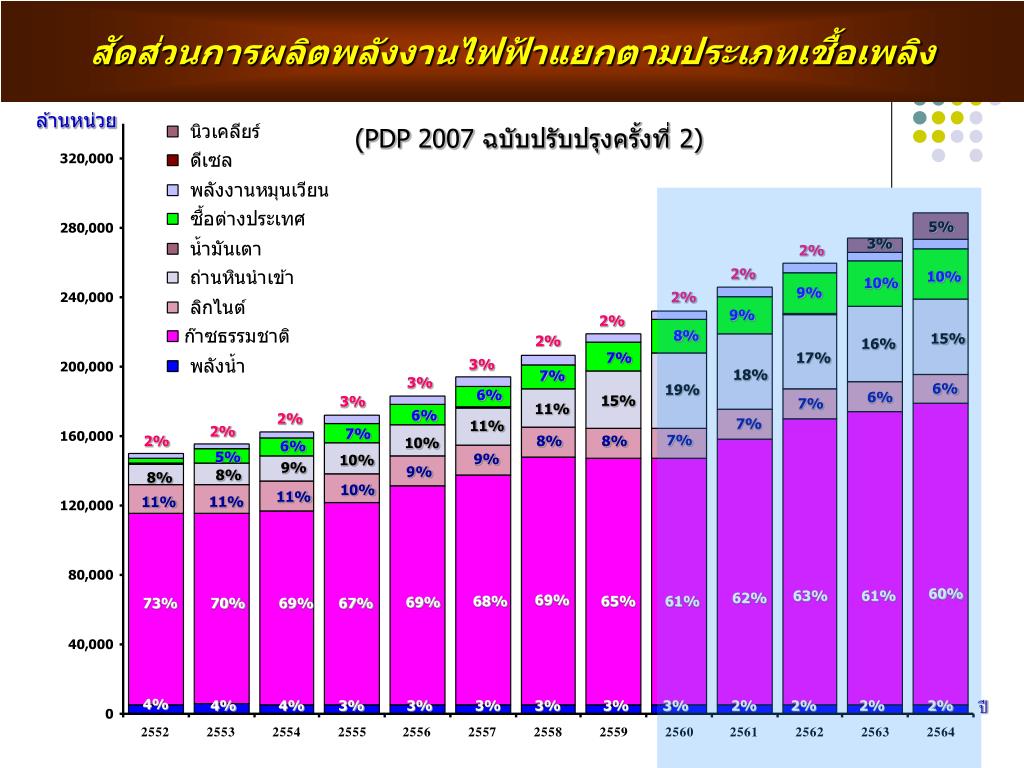

slide29

สัดส่วนการผลิตพลังงานไฟฟ้าแยกตามประเภทเชื้อเพลิงสัดส่วนการผลิตพลังงานไฟฟ้าแยกตามประเภทเชื้อเพลิง

ล้านหน่วย

5%

3%

2%

2%

10%

10%

9%

2%

9%

2%

8%

15%

2%

16%

7%

17%

3%

18%

7%

3%

6%

19%

6%

6%

15%

3%

7%

11%

6%

2%

7%

11%

2%

7%

7%

2%

8%

8%

10%

6%

5%

9%

10%

9%

9%

8%

8%

10%

11%

11%

11%

60%

63%

61%

62%

69%

68%

65%

61%

69%

73%

70%

69%

67%

4%

4%

4%

3%

3%

3%

3%

3%

3%

2%

2%

2%

2%

ปี

(PDP 2007 ฉบับปรับปรุงครั้งที่ 2)

pdp2010

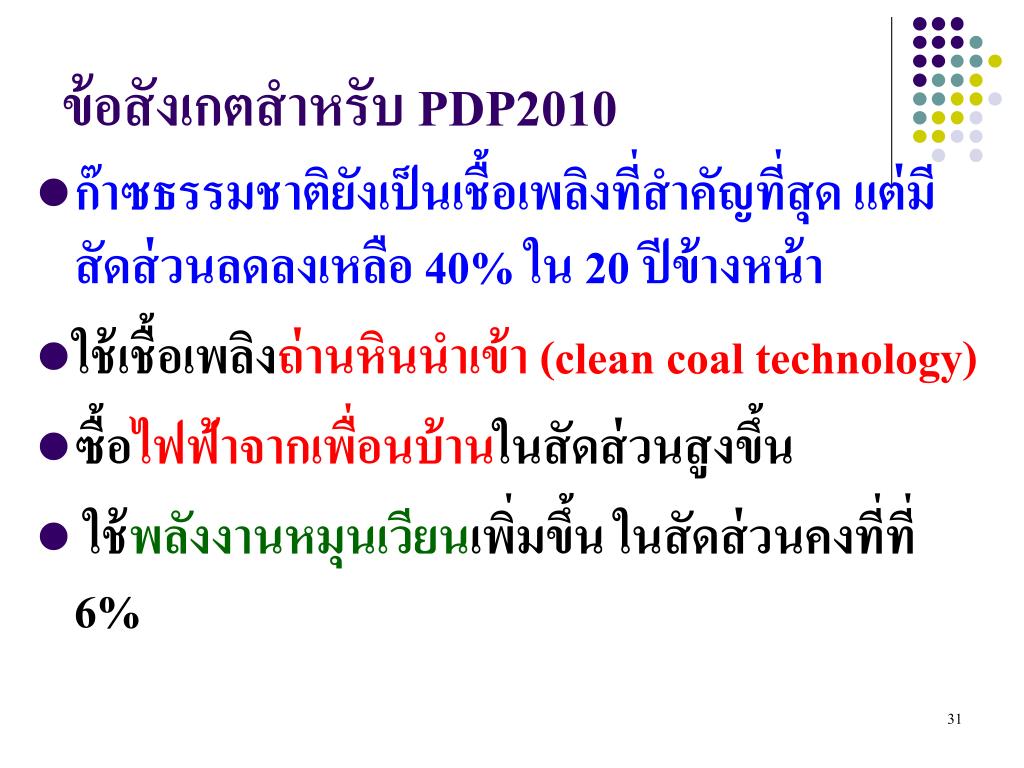

ข้อสังเกตสำหรับ PDP2010
  • ก๊าซธรรมชาติยังเป็นเชื้อเพลิงที่สำคัญที่สุด แต่มีสัดส่วนลดลงเหลือ 40% ใน 20 ปีข้างหน้า
  • ใช้เชื้อเพลิงถ่านหินนำเข้า (clean coal technology)
  • ซื้อไฟฟ้าจากเพื่อนบ้านในสัดส่วนสูงขึ้น
  • ใช้พลังงานหมุนเวียนเพิ่มขึ้น ในสัดส่วนคงที่ที่ 6%
slide32

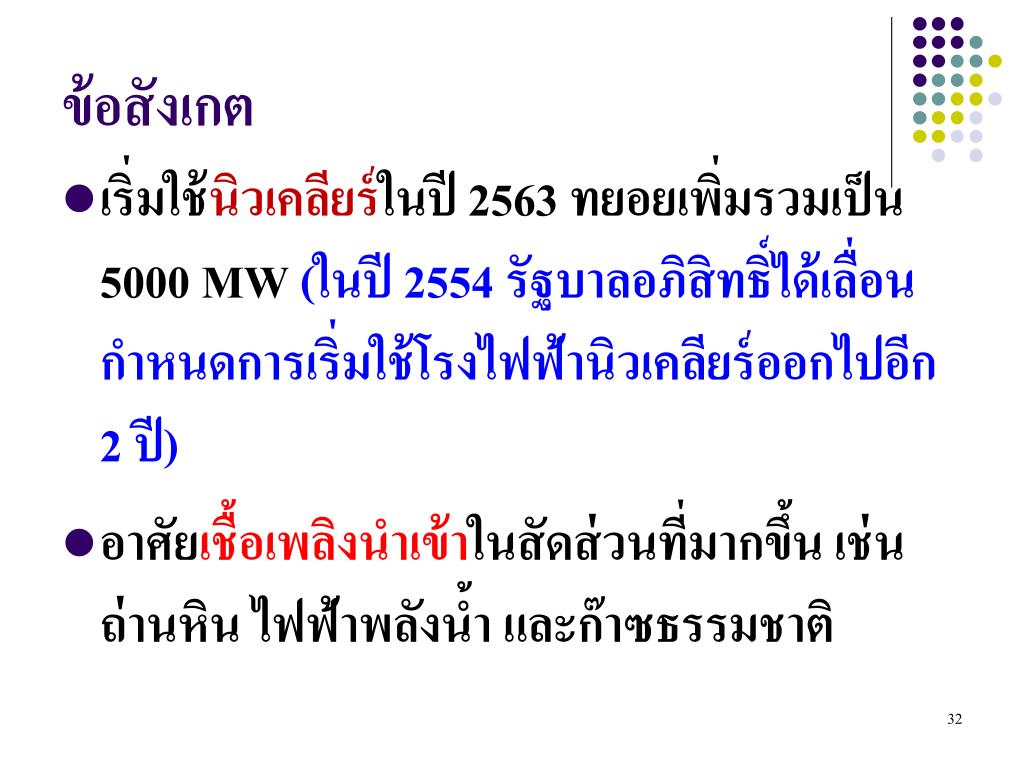

ข้อสังเกต
  • เริ่มใช้นิวเคลียร์ในปี 2563 ทยอยเพิ่มรวมเป็น 5000 MW(ในปี 2554 รัฐบาลอภิสิทธิ์ได้เลื่อนกำหนดการเริ่มใช้โรงไฟฟ้านิวเคลียร์ออกไปอีก 2 ปี)
  • อาศัยเชื้อเพลิงนำเข้าในสัดส่วนที่มากขึ้น เช่น ถ่านหิน ไฟฟ้าพลังน้ำ และก๊าซธรรมชาติ
slide34

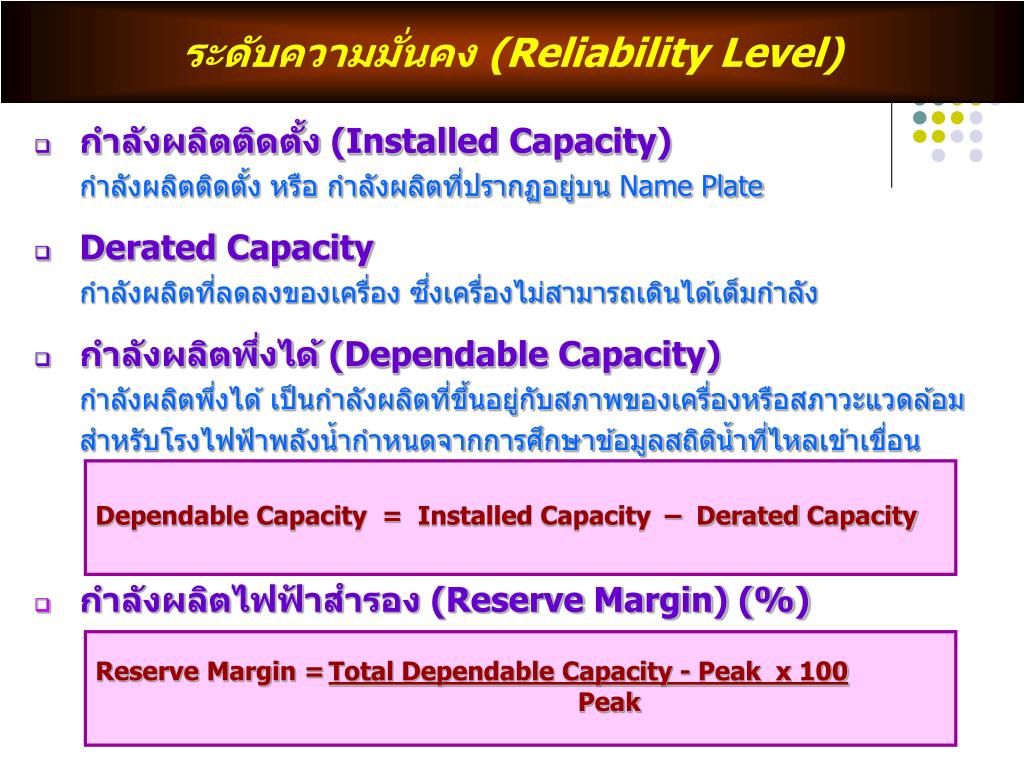

ระดับความมั่นคง (Reliability Level)

  • กำลังผลิตติดตั้ง (Installed Capacity)

กำลังผลิตติดตั้ง หรือ กำลังผลิตที่ปรากฏอยู่บน Name Plate

  • Derated Capacity

กำลังผลิตที่ลดลงของเครื่อง ซึ่งเครื่องไม่สามารถเดินได้เต็มกำลัง

  • กำลังผลิตพึ่งได้ (Dependable Capacity)

กำลังผลิตพึ่งได้ เป็นกำลังผลิตที่ขึ้นอยู่กับสภาพของเครื่องหรือสภาวะแวดล้อม สำหรับโรงไฟฟ้าพลังน้ำกำหนดจากการศึกษาข้อมูลสถิติน้ำที่ไหลเข้าเขื่อน

  • กำลังผลิตไฟฟ้าสำรอง (Reserve Margin) (%)

Dependable Capacity = Installed Capacity – Derated Capacity

Reserve Margin =Total Dependable Capacity - Peak x 100Peak

slide35

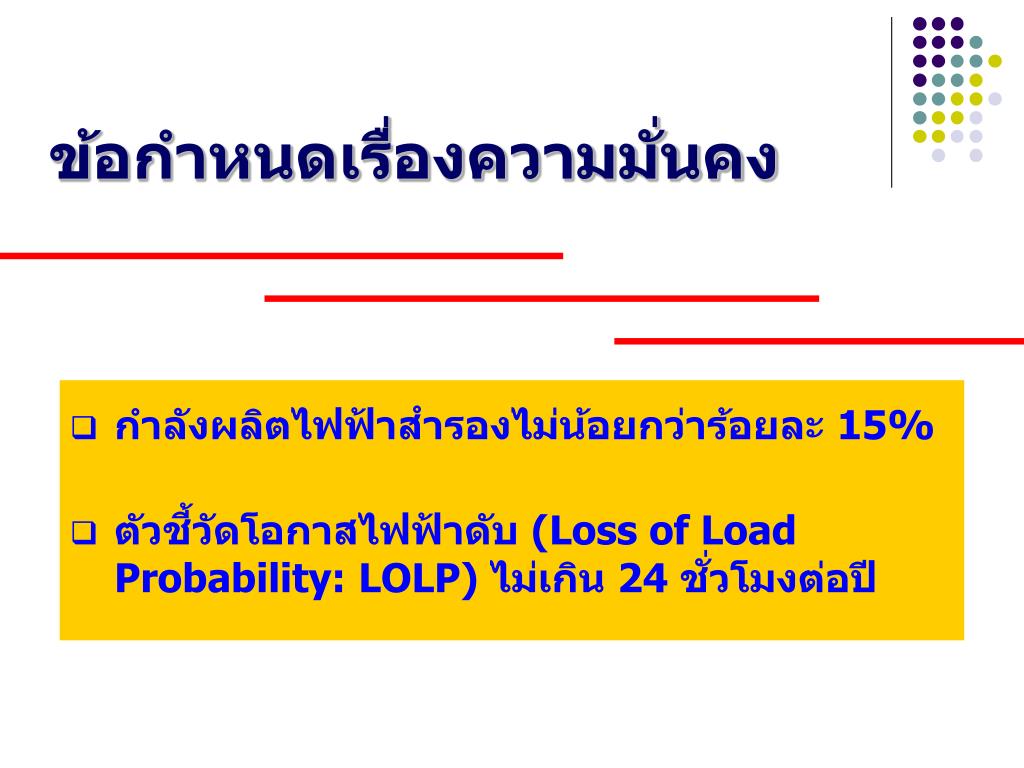

ข้อกำหนดเรื่องความมั่นคงข้อกำหนดเรื่องความมั่นคง

  • กำลังผลิตไฟฟ้าสำรองไม่น้อยกว่าร้อยละ 15%
  • ตัวชี้วัดโอกาสไฟฟ้าดับ (Loss of Load Probability: LOLP) ไม่เกิน 24 ชั่วโมงต่อปี

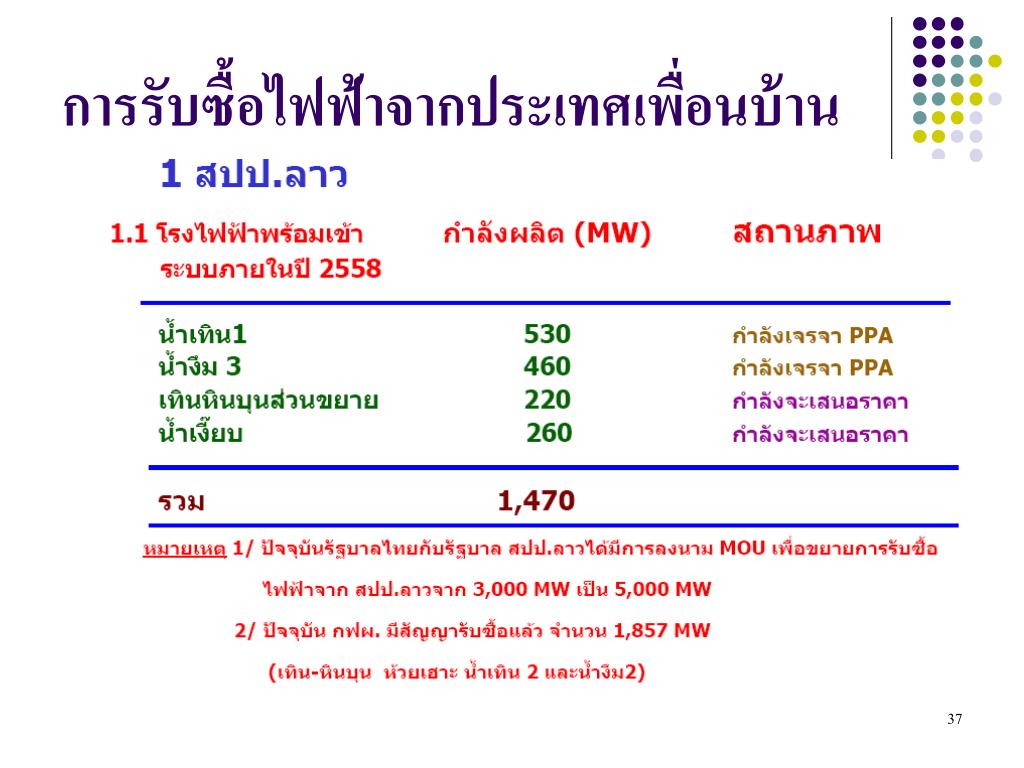

slide37
การรับซื้อไฟฟ้าจากประเทศเพื่อนบ้านการรับซื้อไฟฟ้าจากประเทศเพื่อนบ้าน
slide38
การรับซื้อไฟฟ้าจากประเทศเพื่อนบ้านการรับซื้อไฟฟ้าจากประเทศเพื่อนบ้าน

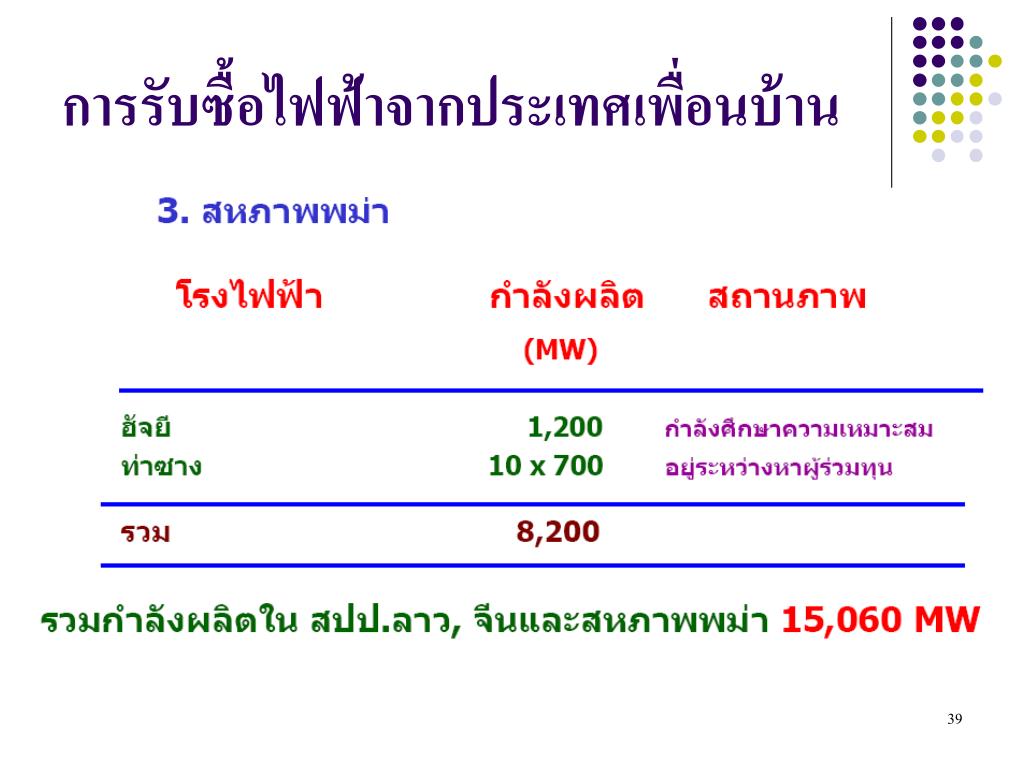

slide39
การรับซื้อไฟฟ้าจากประเทศเพื่อนบ้านการรับซื้อไฟฟ้าจากประเทศเพื่อนบ้าน
