Presentation Transcript

  1. 參考書籍

  2. 成像原理

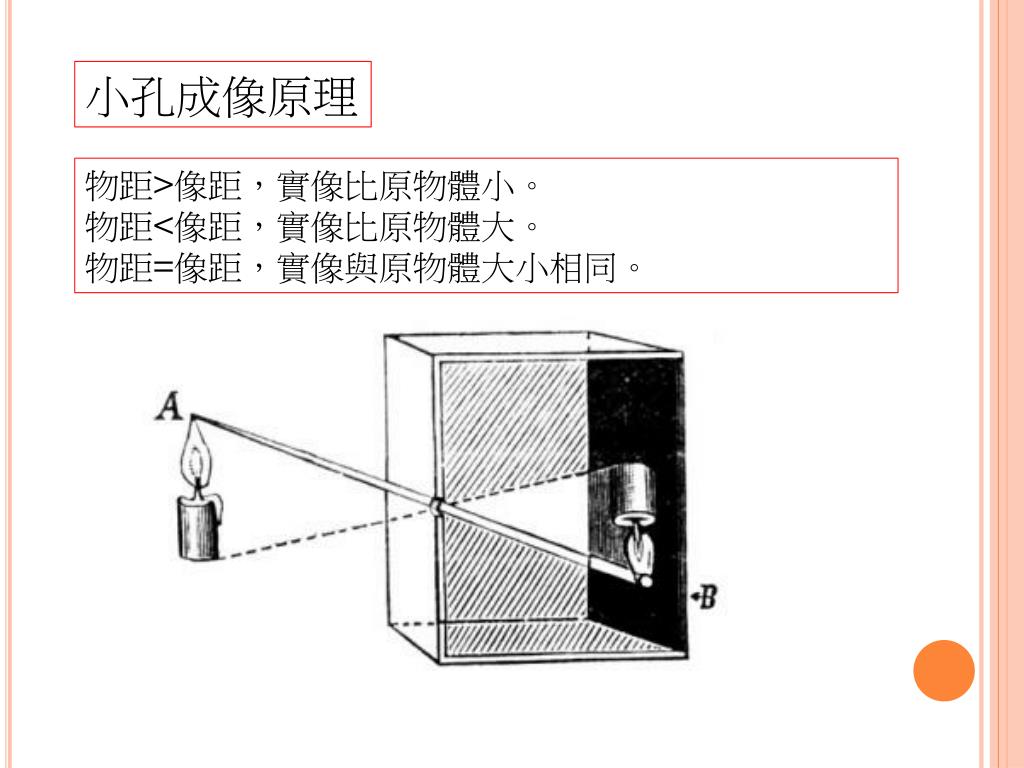

  3. 小孔成像原理 物距>像距，實像比原物體小。 物距<像距，實像比原物體大。 物距=像距，實像與原物體大小相同。

  4. 凸透鏡成像原理

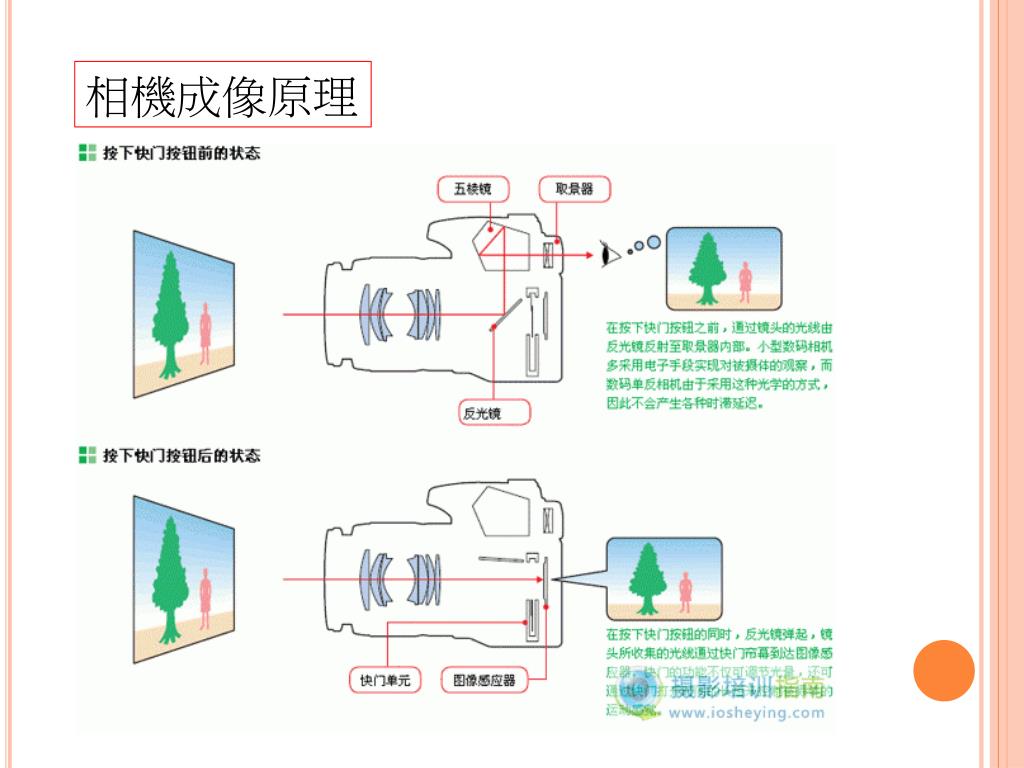

  5. 相機成像原理

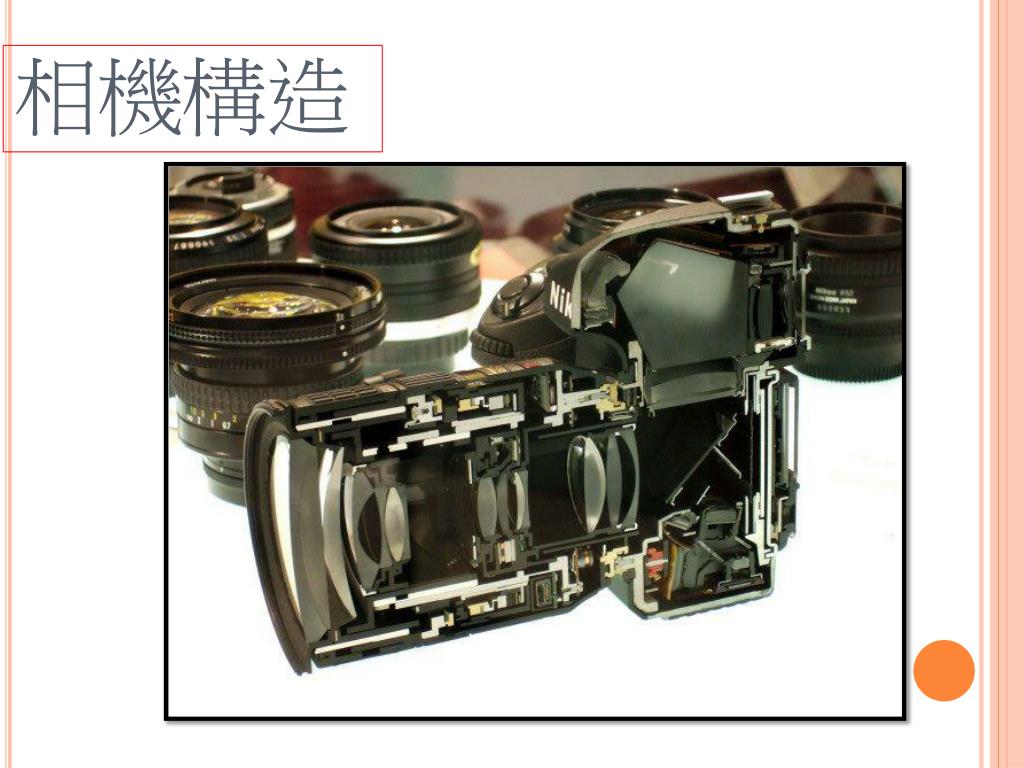

  6. 相機構造

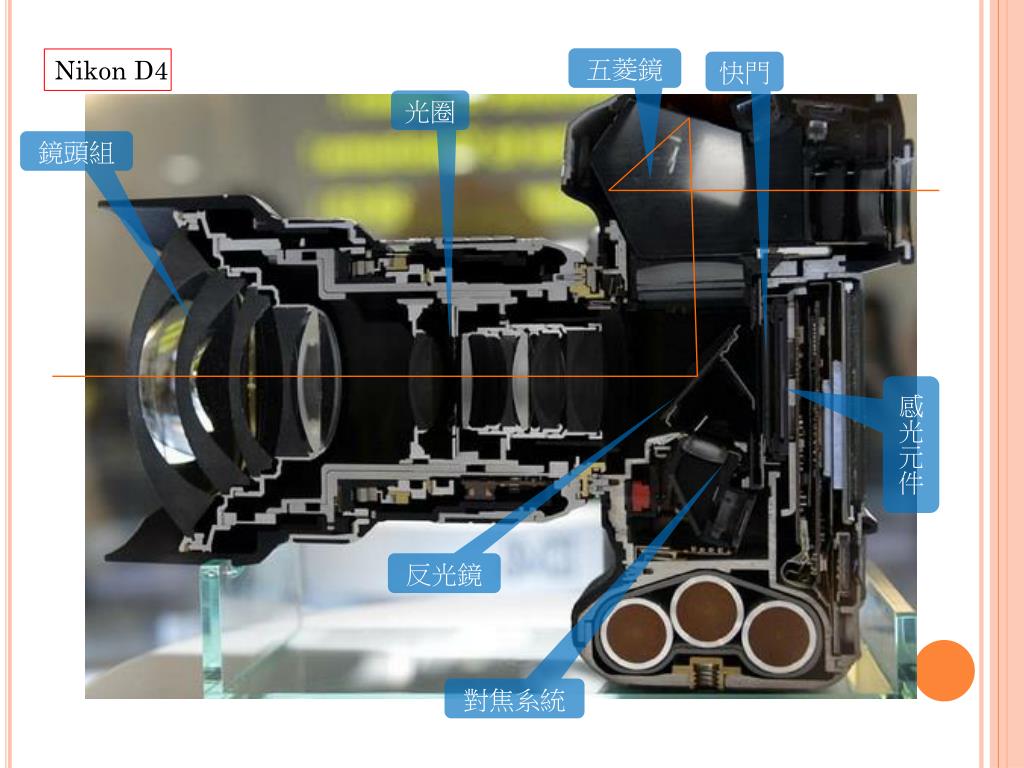

  7. 五菱鏡 Nikon D4 快門 光圈 鏡頭組 感光元件 反光鏡 對焦系統

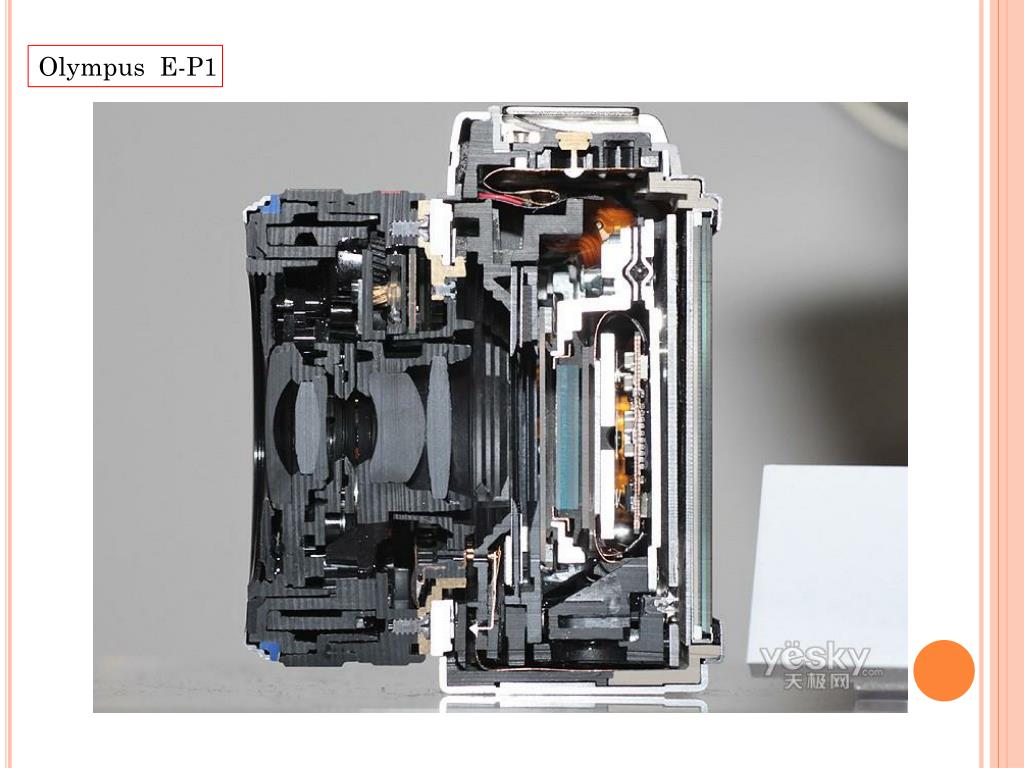

  8. Olympus  E-P1

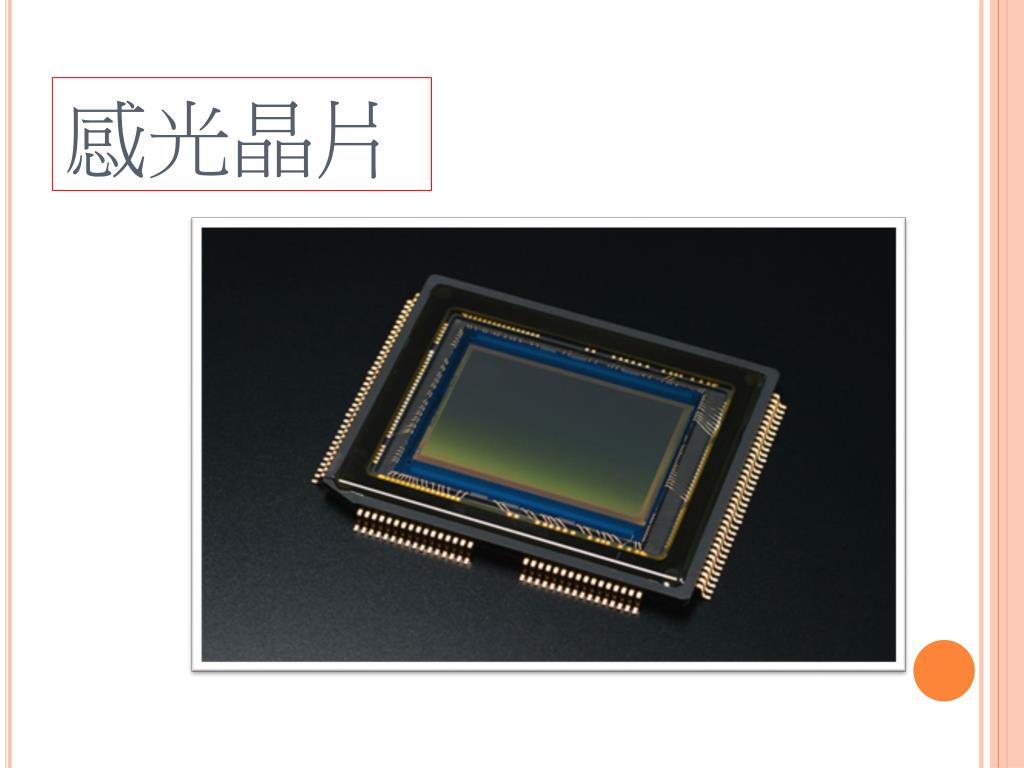

  9. 感光晶片

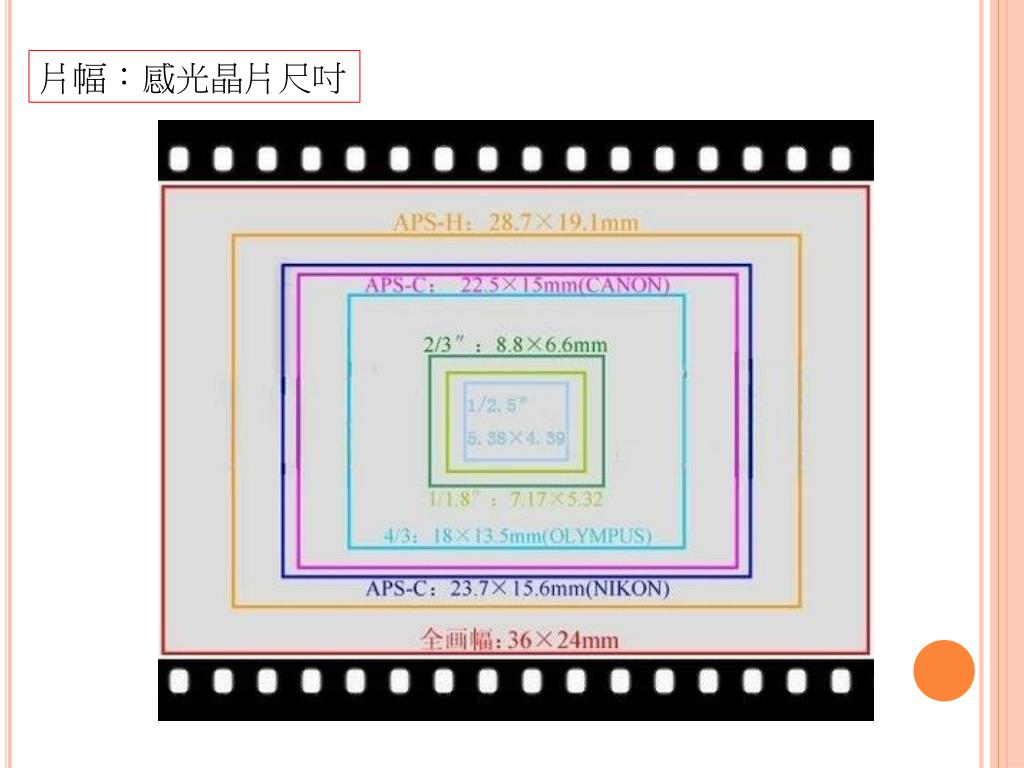

  10. 片幅：感光晶片尺吋

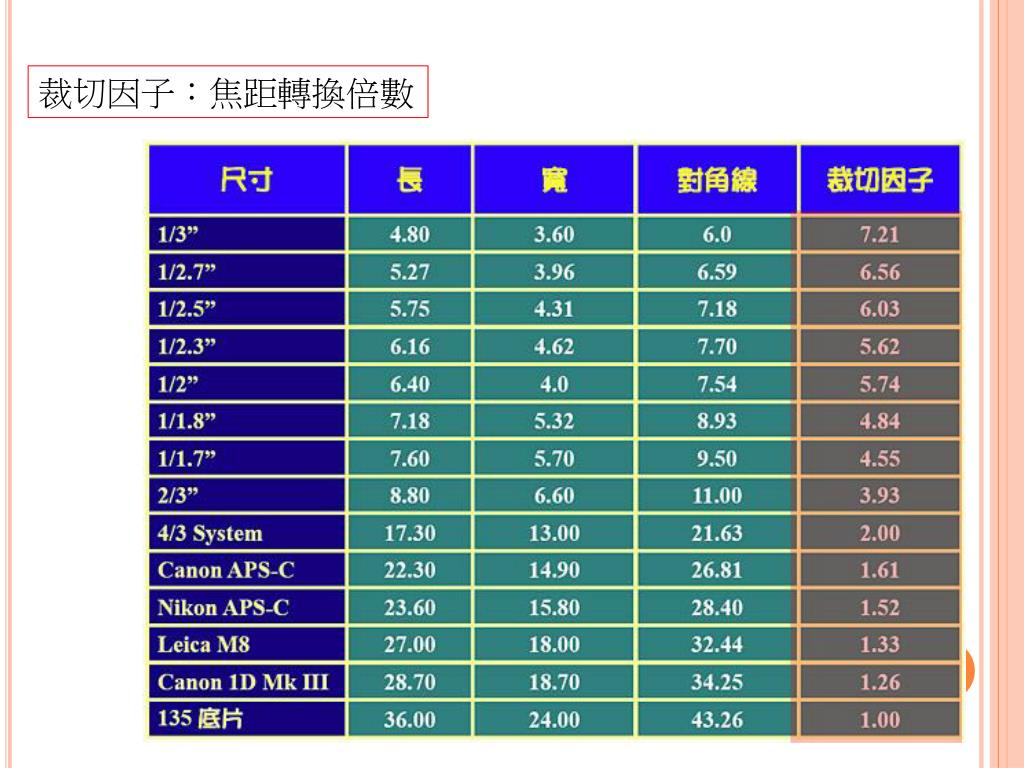

  11. 裁切因子：焦距轉換倍數

  12. 感光晶片解析度：橫向像素 x 縱向像素

  13. Nikon D810 7360 X 4912 = 36,152,320 Sony Cyber-shot DSC-RX100 II 5472 x 3648 = 19,961,856

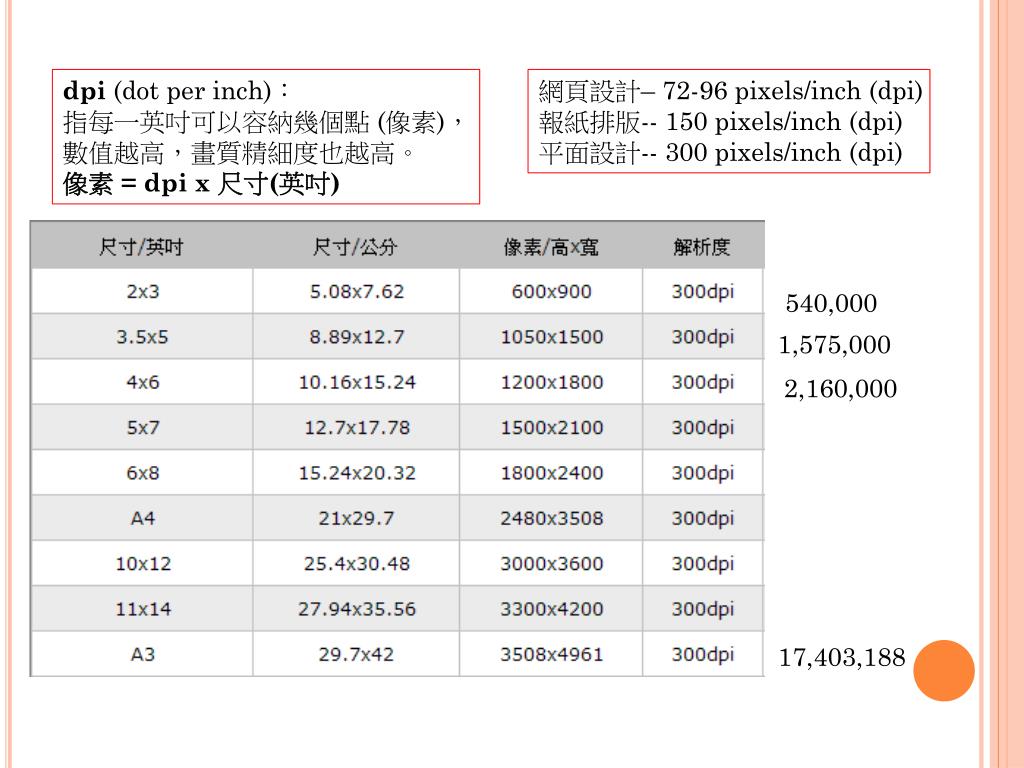

  14. dpi(dot per inch)： 指每一英吋可以容納幾個點 (像素)， 數值越高，畫質精細度也越高。像素 = dpix 尺寸(英吋) 網頁設計– 72-96 pixels/inch (dpi)報紙排版-- 150 pixels/inch (dpi)平面設計-- 300 pixels/inch (dpi) 540,000 1,575,000 2,160,000 17,403,188

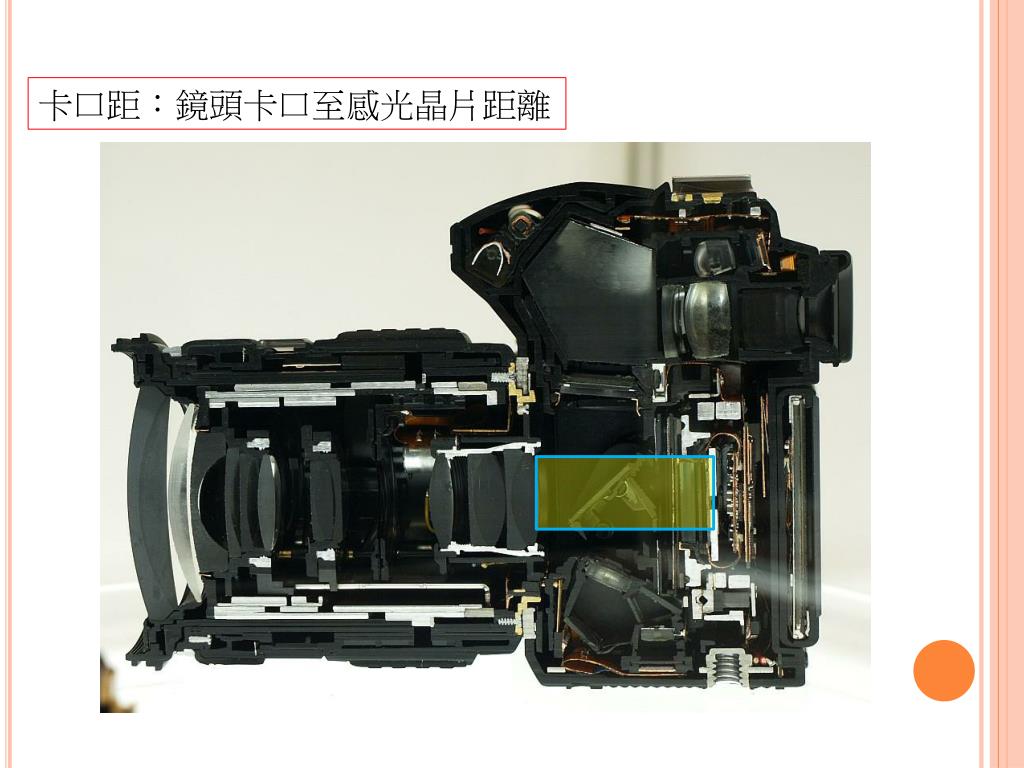

  15. 卡口距：鏡頭卡口至感光晶片距離

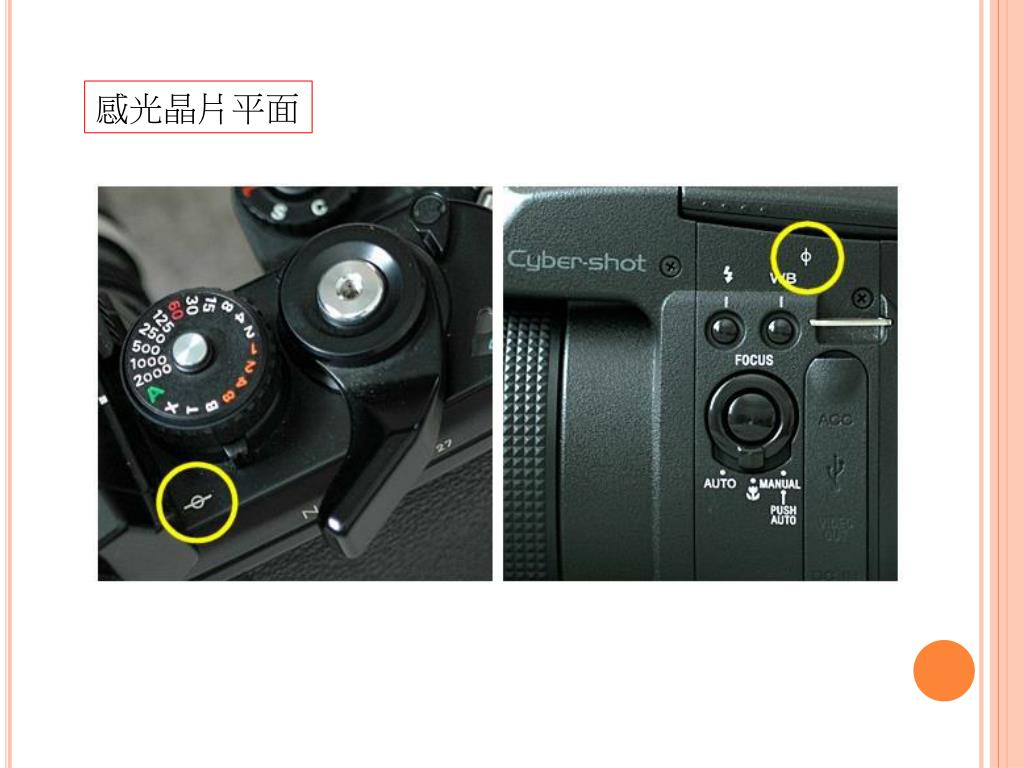

  16. 感光晶片平面

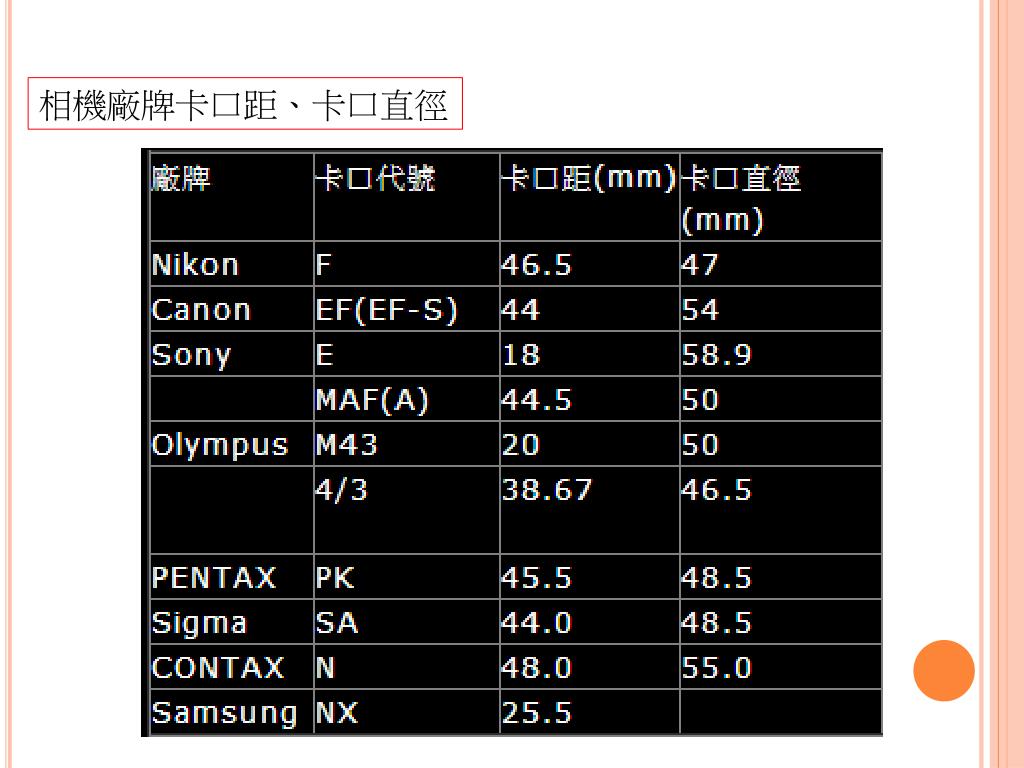

  17. 相機廠牌卡口距、卡口直徑

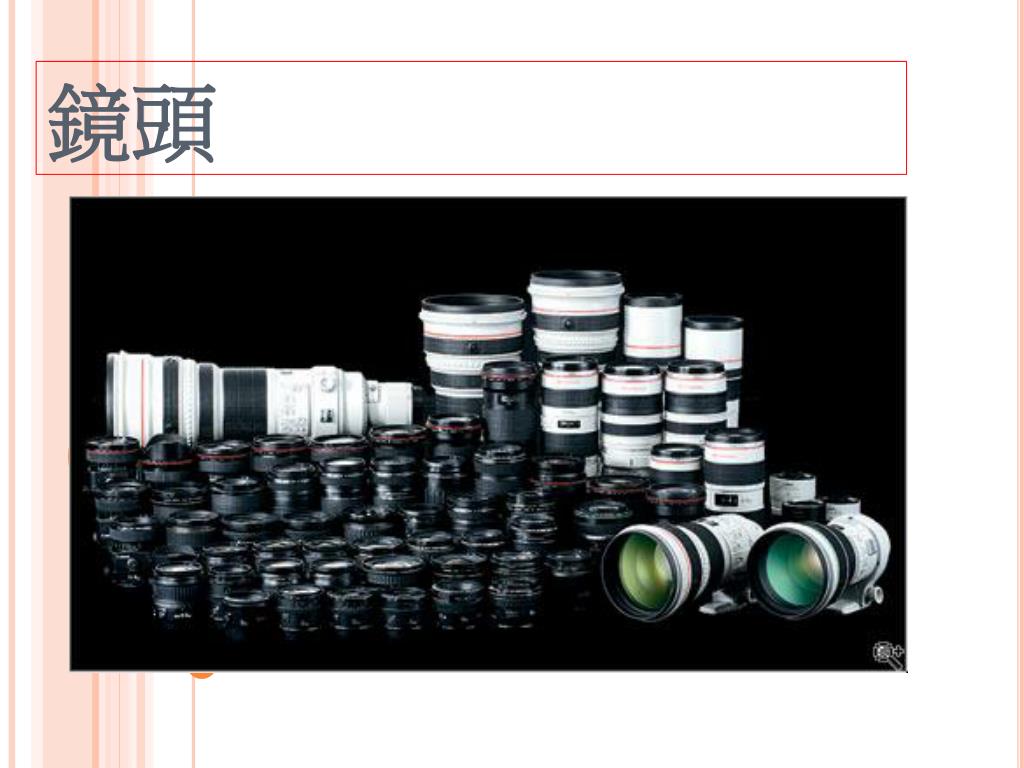

  18. 鏡頭

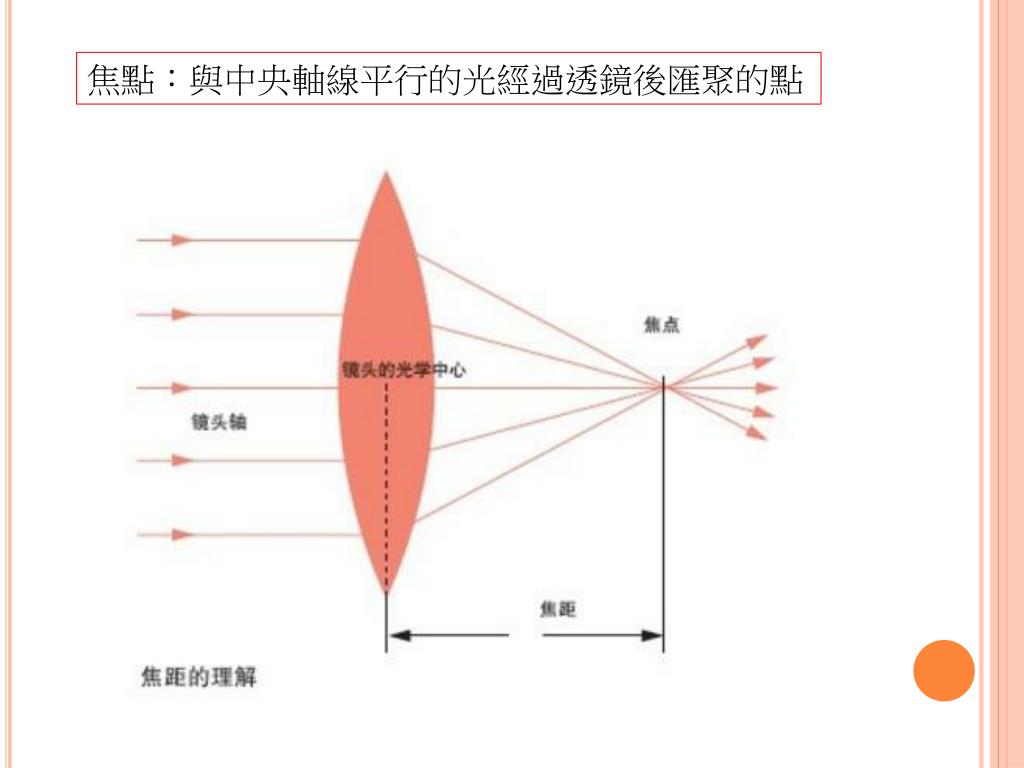

  19. 焦點：與中央軸線平行的光經過透鏡後匯聚的點焦點：與中央軸線平行的光經過透鏡後匯聚的點

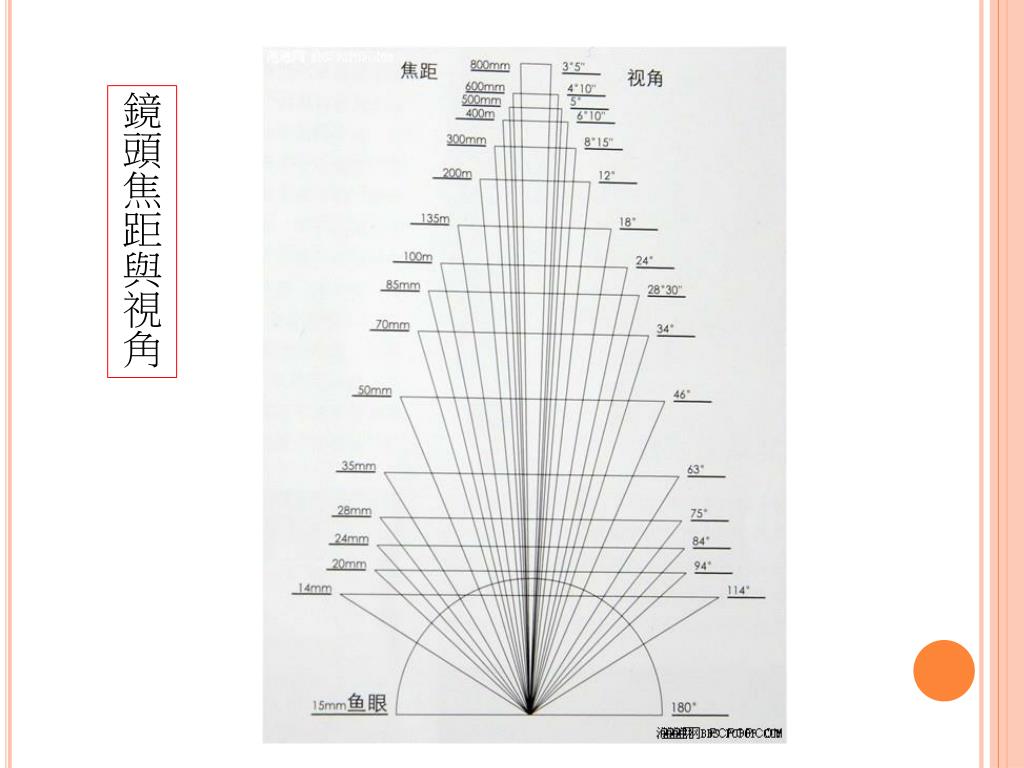

  20. 鏡頭焦距與視角

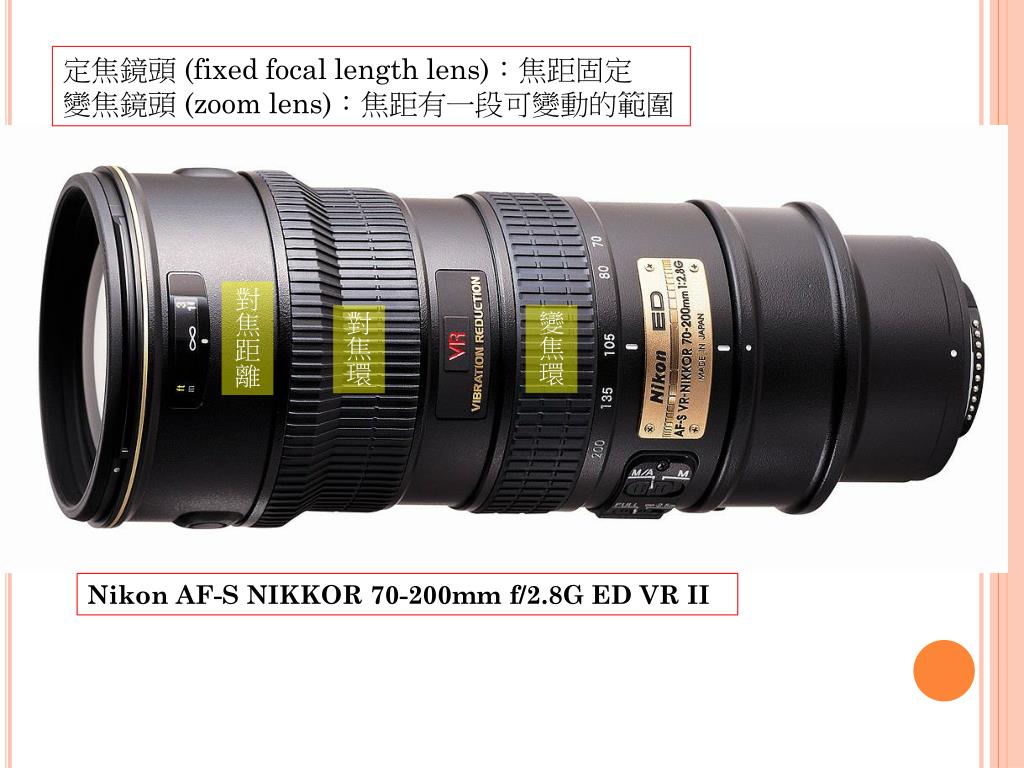

  21. 定焦鏡頭 (fixed focal length lens)：焦距固定 變焦鏡頭 (zoom lens)：焦距有一段可變動的範圍 對焦距離 變焦環 對焦環 Nikon AF-S NIKKOR 70-200mm f/2.8G ED VR II

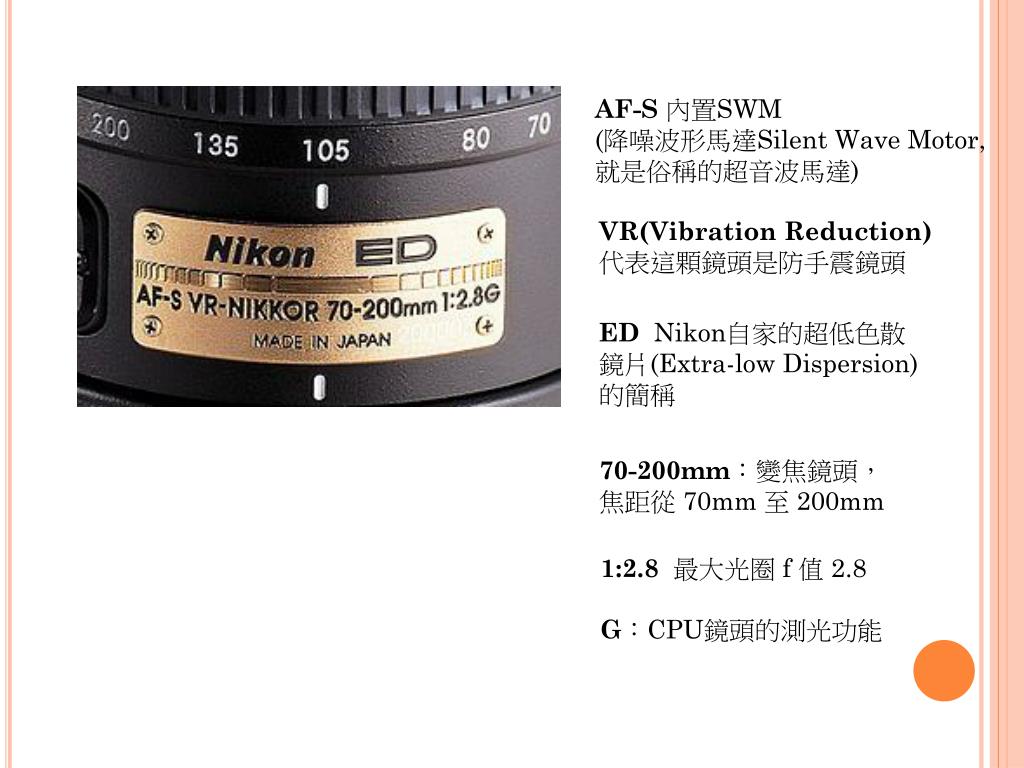

  22. AF-S內置SWM (降噪波形馬達Silent Wave Motor, 就是俗稱的超音波馬達) VR(Vibration Reduction) 代表這顆鏡頭是防手震鏡頭 EDNikon自家的超低色散鏡片(Extra-low Dispersion)的簡稱 70-200mm：變焦鏡頭， 焦距從 70mm 至 200mm 1:2.8最大光圈 f 值 2.8 G：CPU鏡頭的測光功能

  23. EF: Electronic Focus 電子對焦  IS：Image Stabilizer 影像穩定器 70-200mm：變焦鏡頭， 焦距從 70mm 至 200mm USM：Ultrasonic Motor 超聲波馬達  對焦距離 對焦環 變焦環 Canon EF 70-200mm f/2.8L IS II USM 1:2.8最大光圈 f 值 2.8 L: Luxury 豪華 L鏡頭帶有研磨非球面鏡片、UD（低色散）、 SUD（超低色散）或者Fluorite（螢石）鏡片

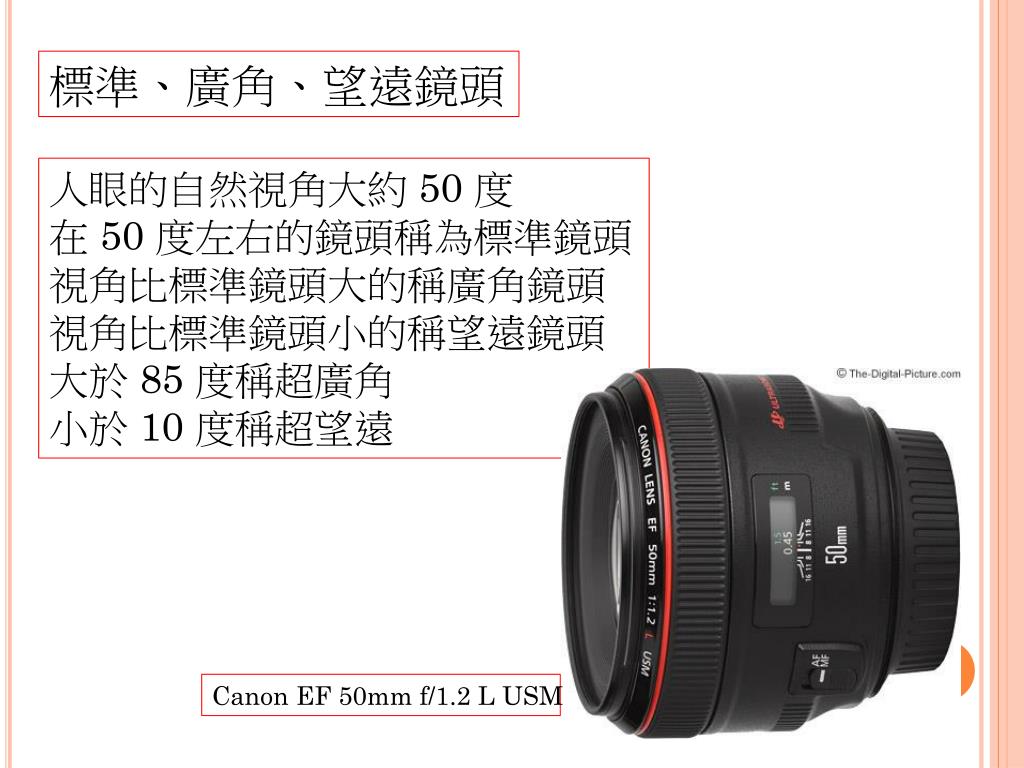

  24. 標準、廣角、望遠鏡頭 人眼的自然視角大約 50 度 在 50 度左右的鏡頭稱為標準鏡頭 視角比標準鏡頭大的稱廣角鏡頭 視角比標準鏡頭小的稱望遠鏡頭 大於 85 度稱超廣角 小於 10 度稱超望遠 Canon EF 50mm f/1.2 L USM

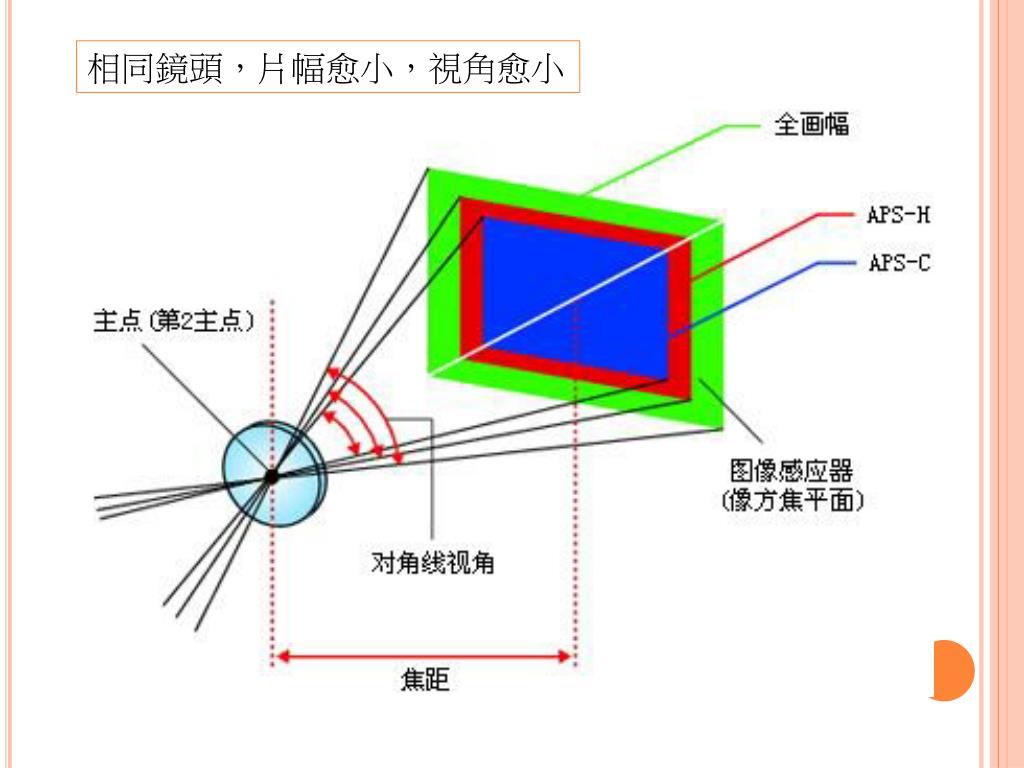

  25. 相同鏡頭，片幅愈小，視角愈小

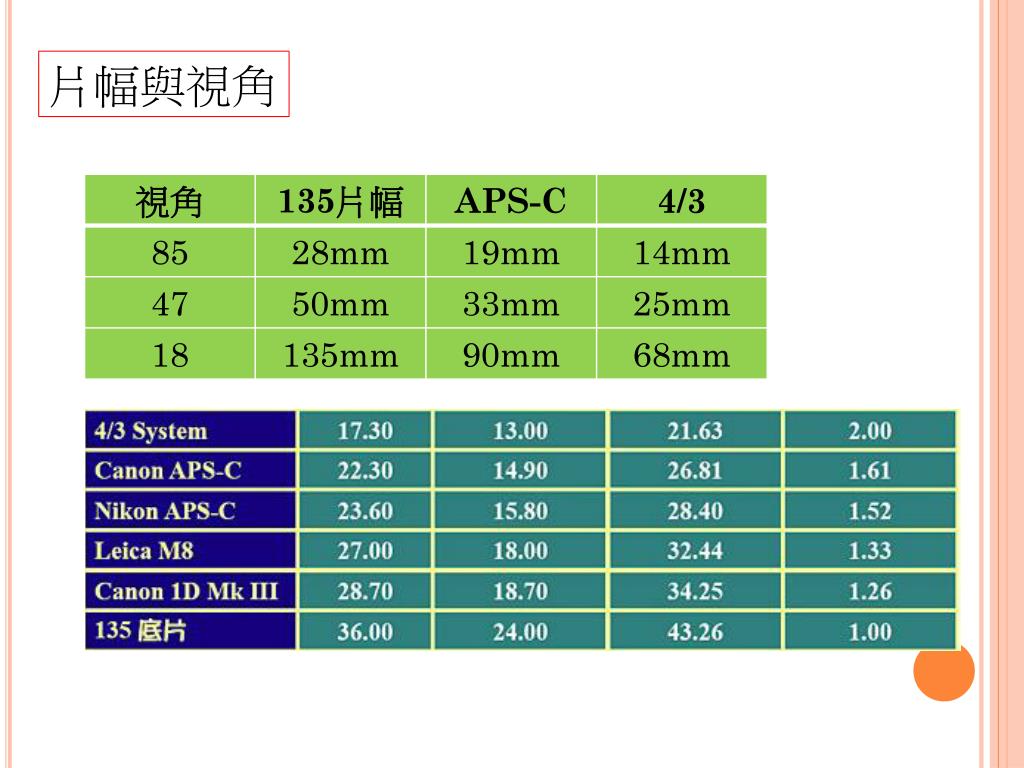

  26. 片幅與視角

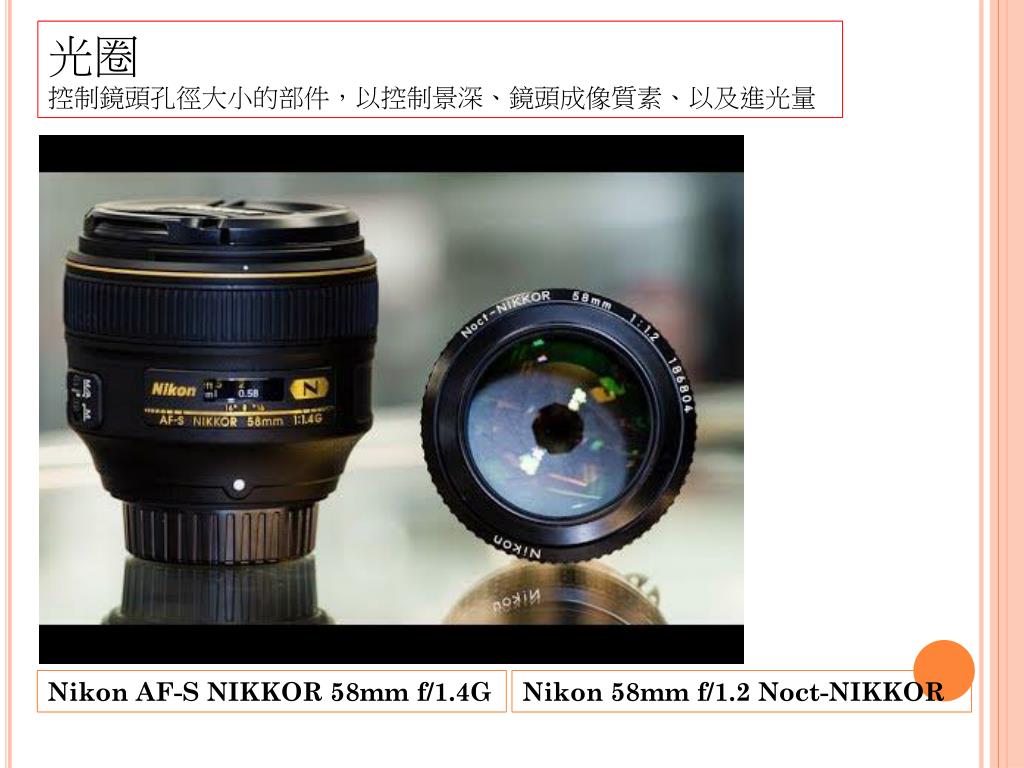

  27. 光圈 控制鏡頭孔徑大小的部件，以控制景深、鏡頭成像質素、以及進光量 Nikon AF-S NIKKOR 58mm f/1.4G Nikon 58mm f/1.2 Noct-NIKKOR

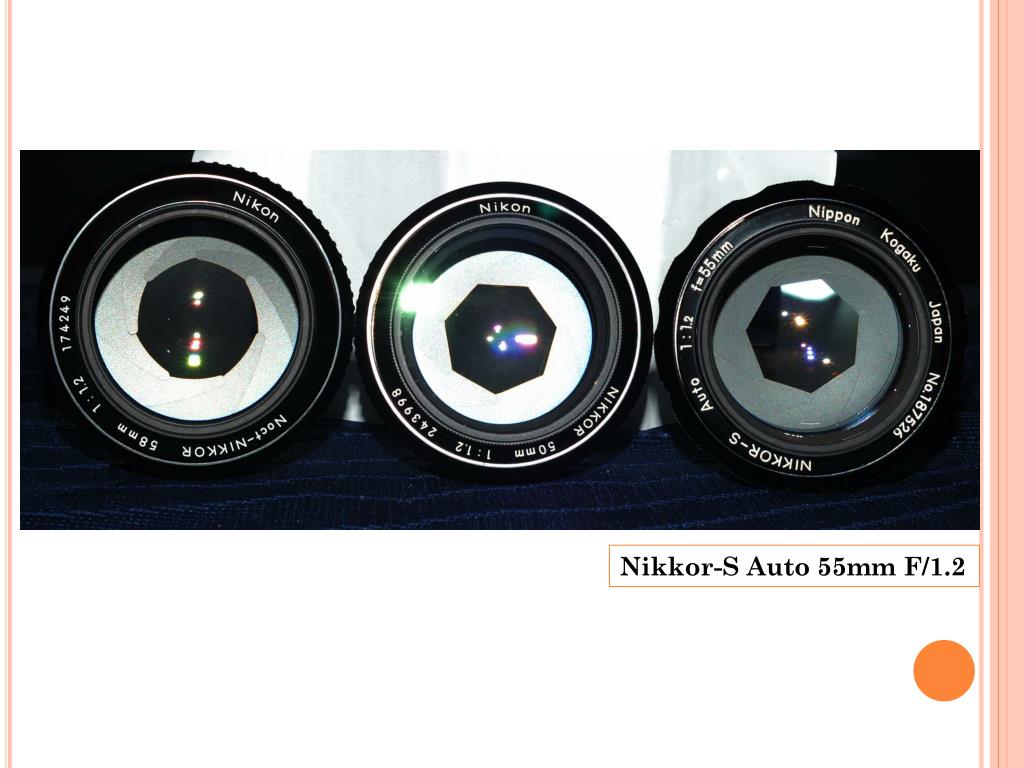

  28. Nikkor-S Auto 55mm F/1.2

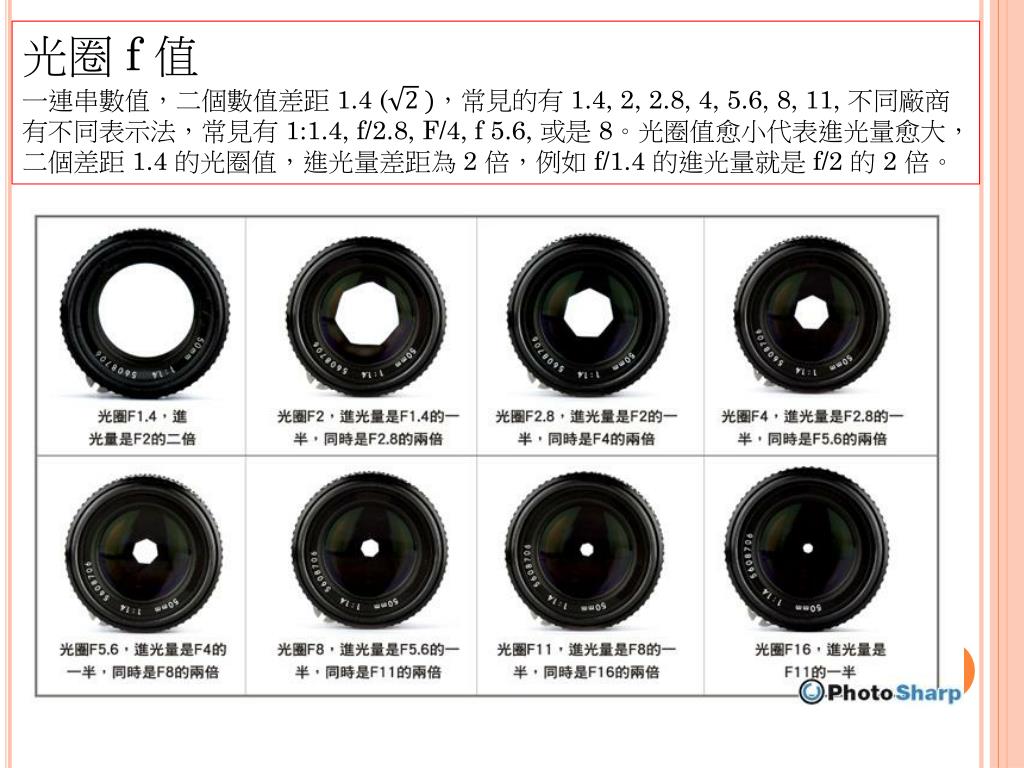

  29. 光圈 f 值 一連串數值，二個數值差距 1.4 (，常見的有 1.4, 2, 2.8, 4, 5.6, 8, 11, 不同廠商有不同表示法，常見有 1:1.4, f/2.8, F/4, f 5.6, 或是 8。光圈值愈小代表進光量愈大， 二個差距 1.4 的光圈值，進光量差距為 2 倍，例如 f/1.4 的進光量就是 f/2 的 2 倍。

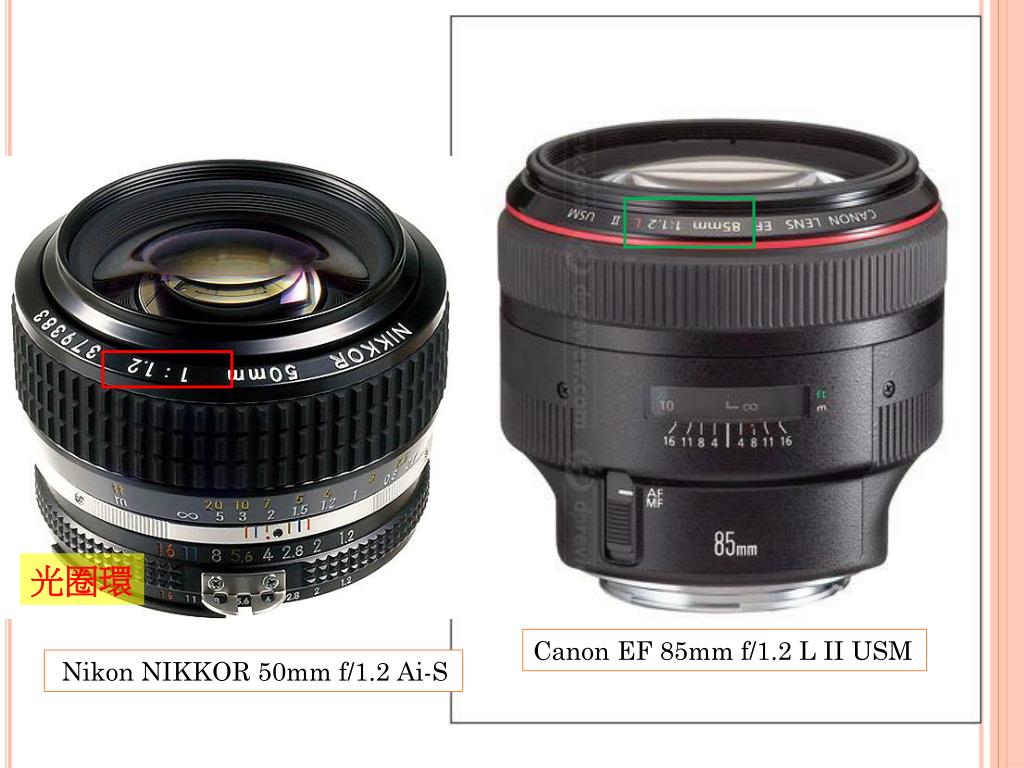

  30. 光圈環 Canon EF 85mm f/1.2 L II USM  Nikon NIKKOR 50mm f/1.2 Ai-S

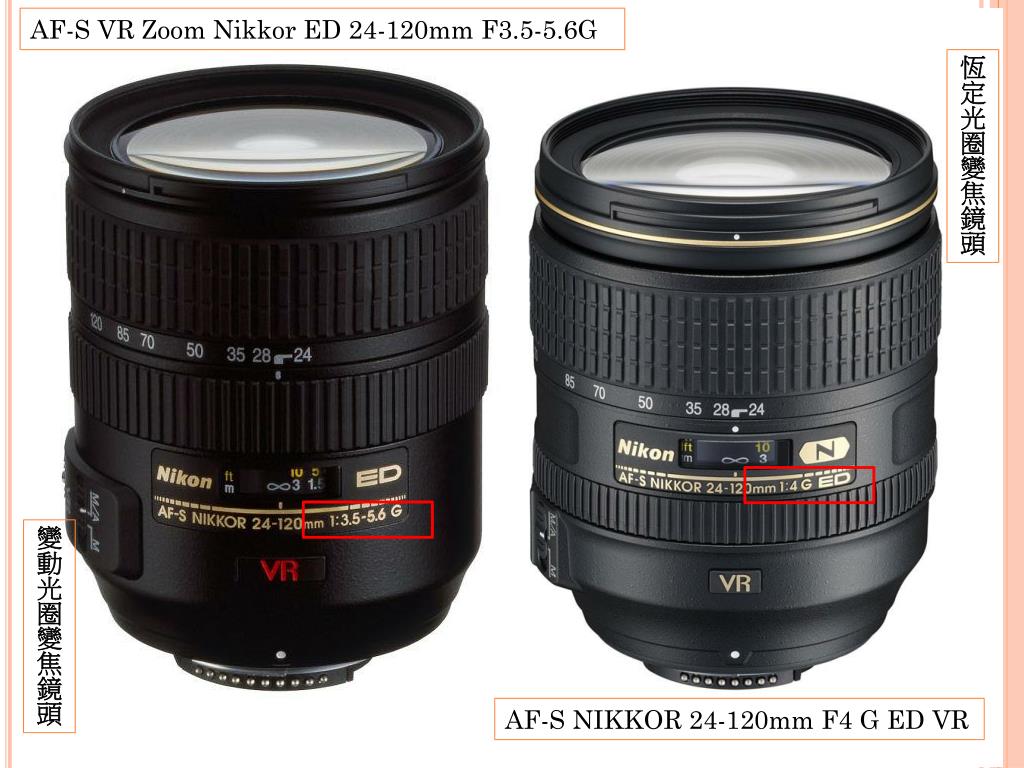

  31. AF-S VR Zoom Nikkor ED 24-120mm F3.5-5.6G 恆定光圈變焦鏡頭 變動光圈變焦鏡頭 AF-S NIKKOR 24-120mm F4 G ED VR

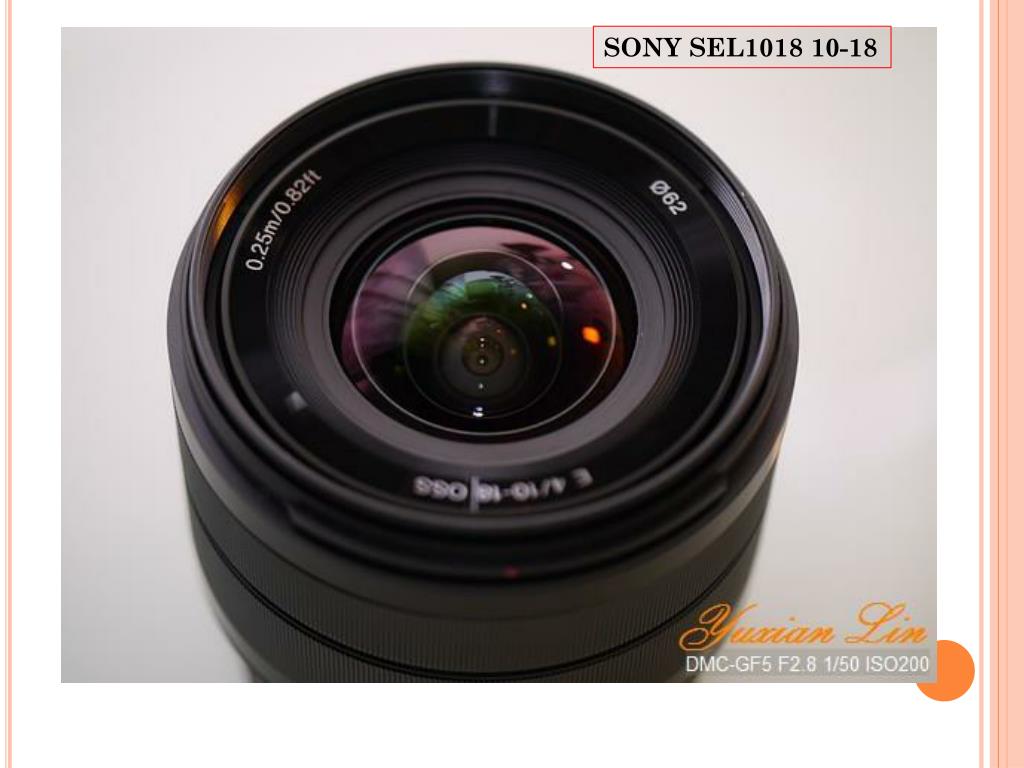

  32. SONY SEL1018 10-18

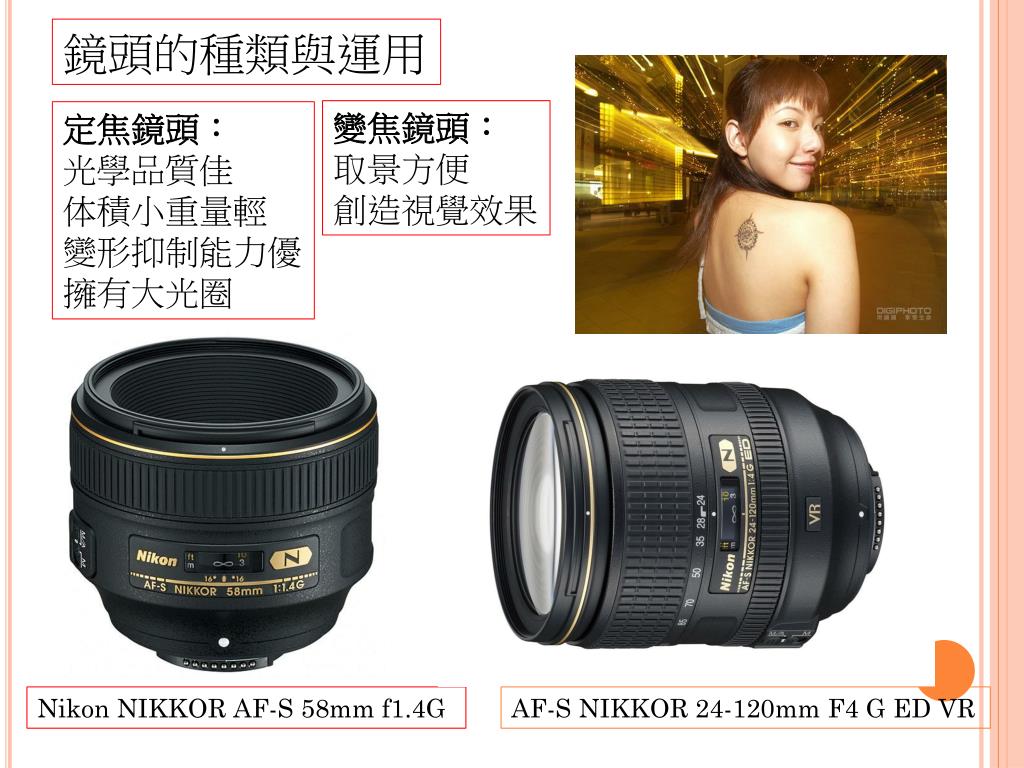

  33. 鏡頭的種類與運用 變焦鏡頭： 取景方便 創造視覺效果 定焦鏡頭： 光學品質佳 体積小重量輕 變形抑制能力優 擁有大光圈 Nikon NIKKOR AF-S 58mm f1.4G AF-S NIKKOR 24-120mm F4 G ED VR

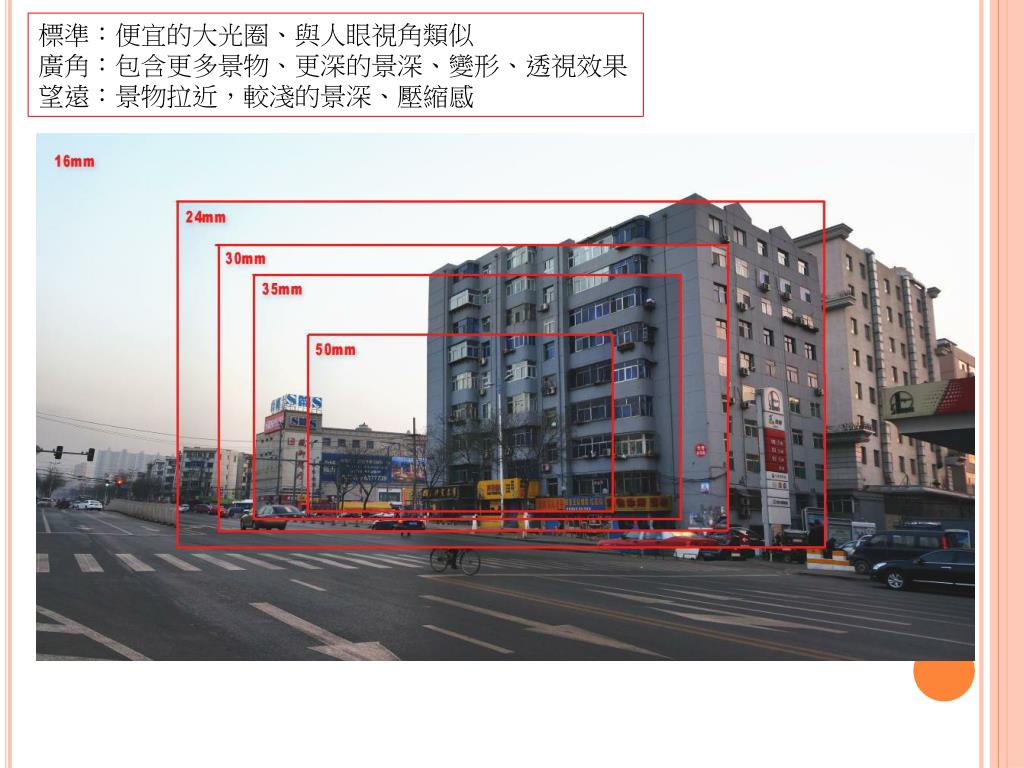

  34. 標準：便宜的大光圈、與人眼視角類似 廣角：包含更多景物、更深的景深、變形、透視效果 望遠：景物拉近，較淺的景深、壓縮感

  35. Jerry Bei The Zeiss 15mm F2.8 Distagon T* ZM

  36. Nikon AF-S NIKKOR 70-200mm f/2.8G ED VR II

  37. 賀禎禎攝影小玩意

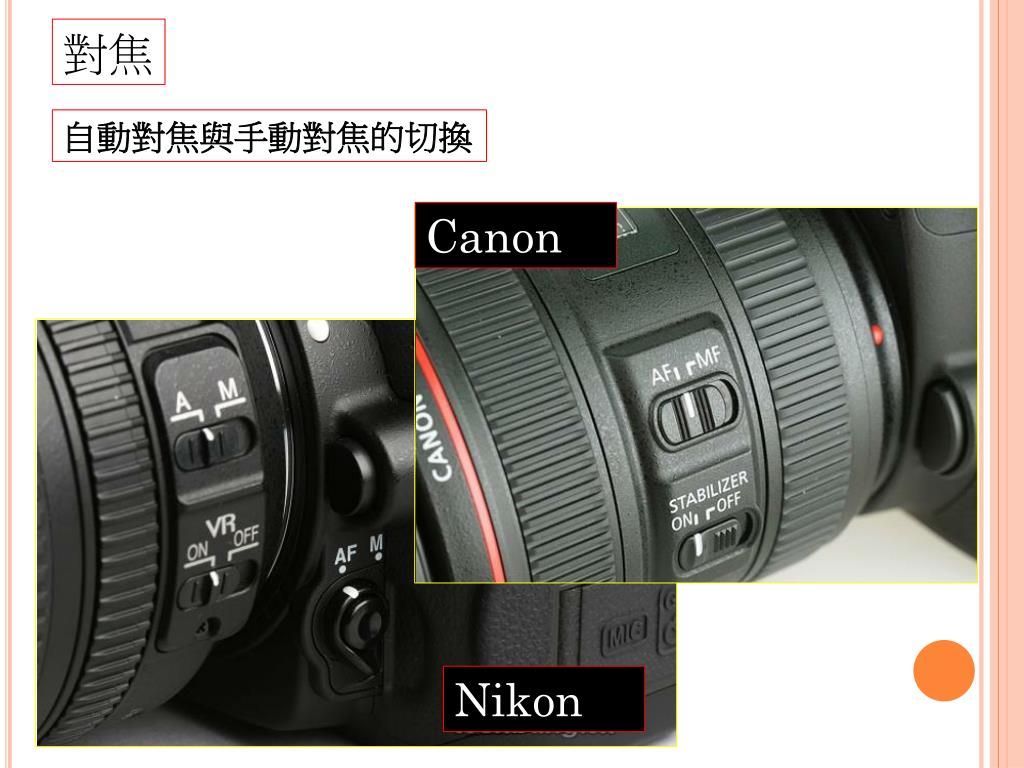

  38. 對焦 自動對焦與手動對焦的切換 Canon Nikon

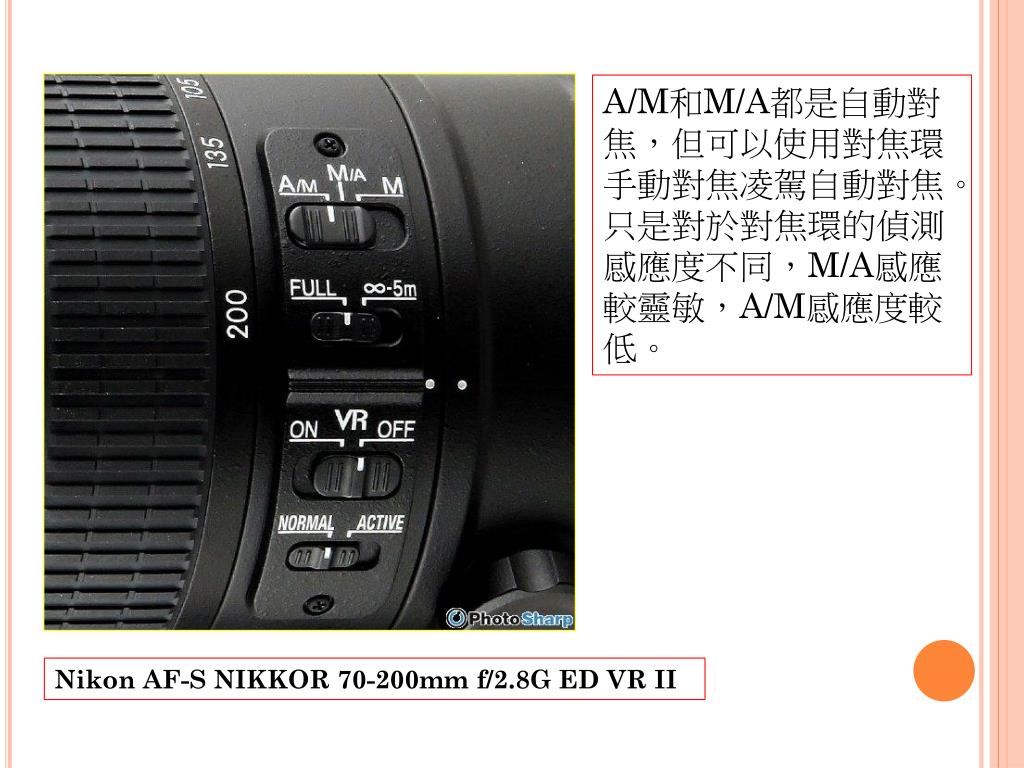

  39. A/M和M/A都是自動對焦，但可以使用對焦環手動對焦凌駕自動對焦。只是對於對焦環的偵測感應度不同，M/A感應較靈敏，A/M感應度較低。A/M和M/A都是自動對焦，但可以使用對焦環手動對焦凌駕自動對焦。只是對於對焦環的偵測感應度不同，M/A感應較靈敏，A/M感應度較低。 Nikon AF-S NIKKOR 70-200mm f/2.8G ED VR II

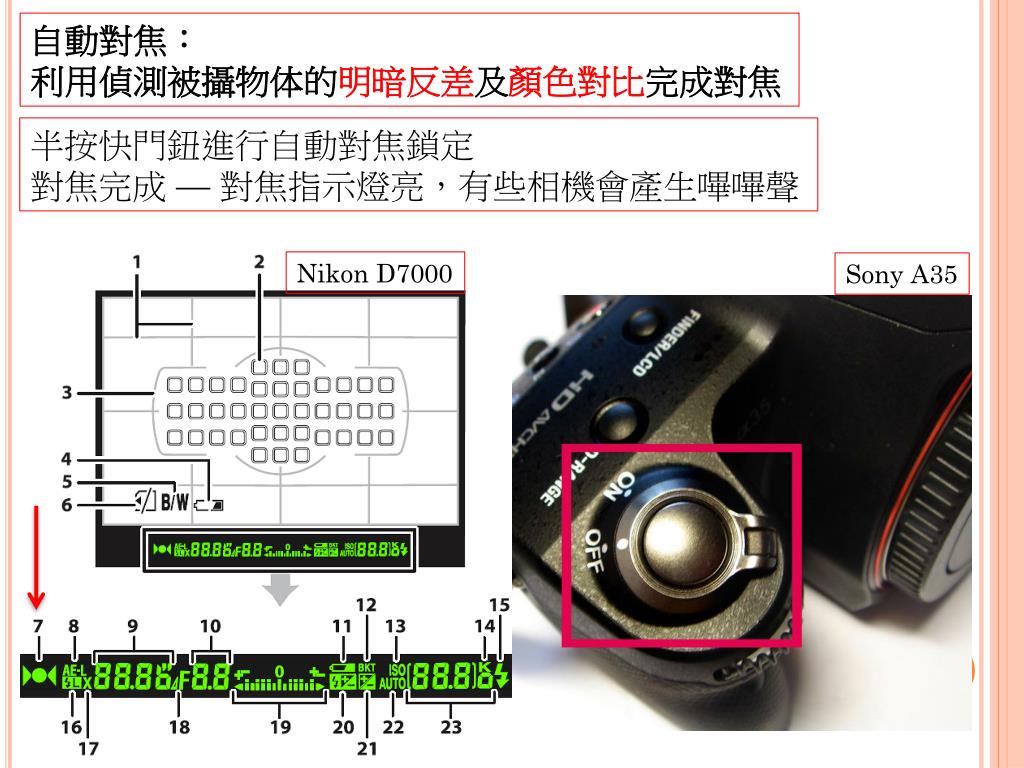

  40. 自動對焦： 利用偵測被攝物体的明暗反差及顏色對比完成對焦 半按快門鈕進行自動對焦鎖定 對焦完成 — 對焦指示燈亮，有些相機會產生嗶嗶聲 Nikon D7000 Sony A35

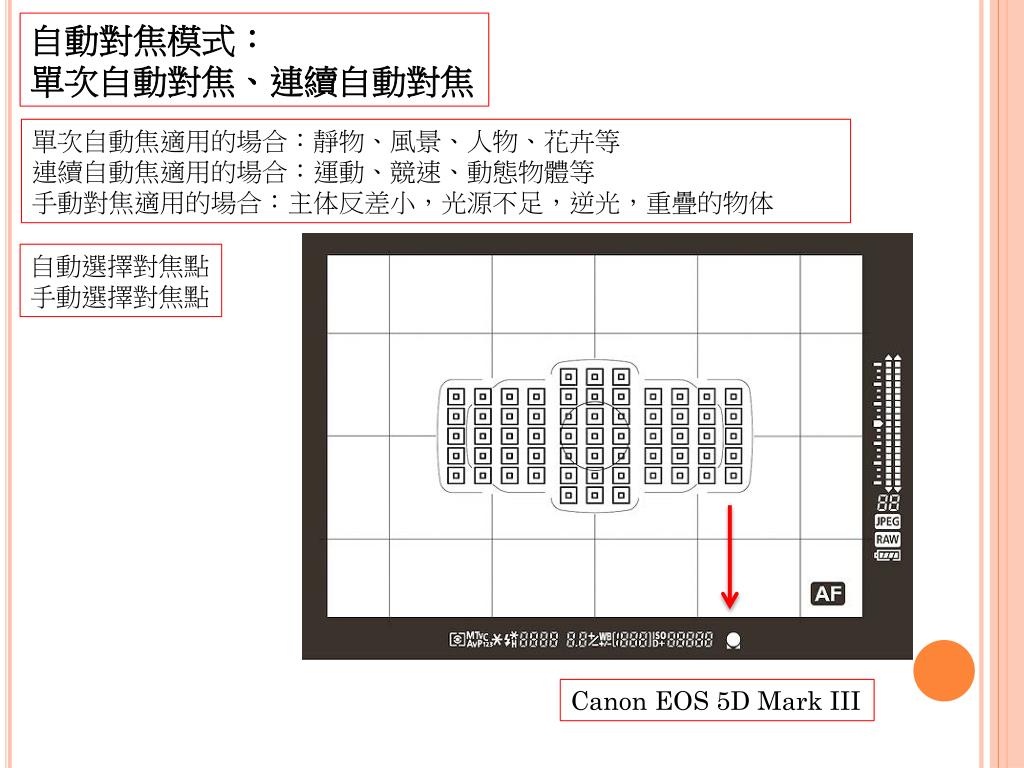

  41. 自動對焦模式： 單次自動對焦、連續自動對焦 單次自動焦適用的場合：靜物、風景、人物、花卉等 連續自動焦適用的場合：運動、競速、動態物體等 手動對焦適用的場合：主体反差小，光源不足，逆光，重疊的物体 自動選擇對焦點 手動選擇對焦點 Canon EOS 5D Mark III

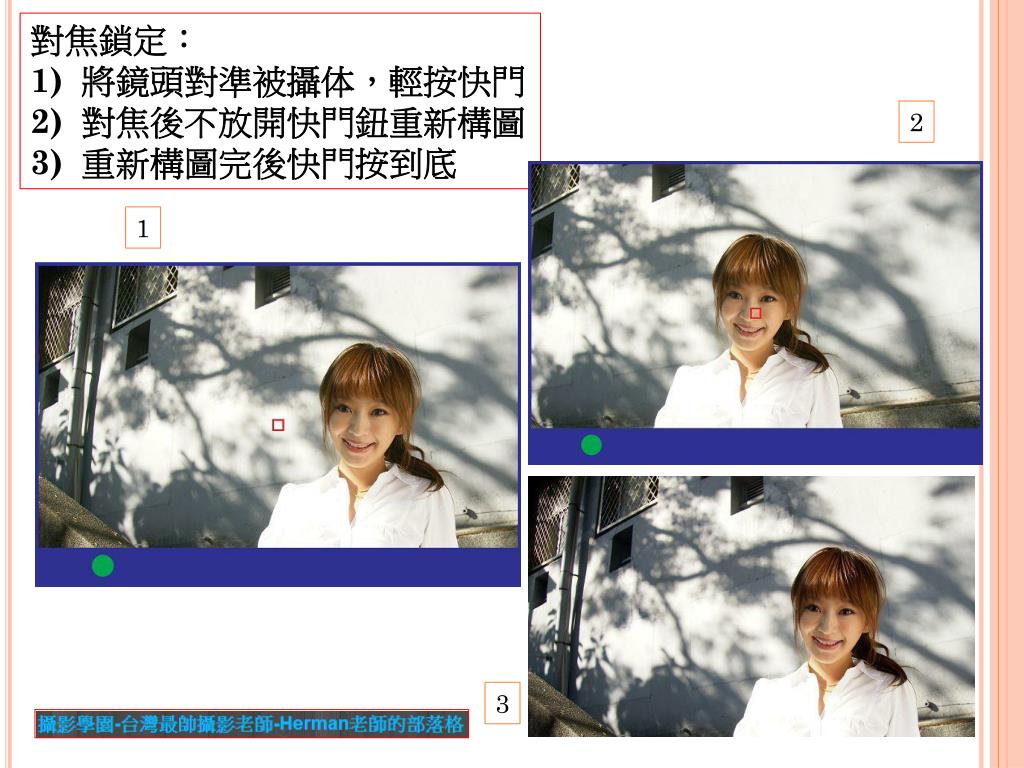

  42. 對焦鎖定： 將鏡頭對準被攝体，輕按快門 對焦後不放開快門鈕重新構圖 重新構圖完後快門按到底 2 1 3

  43. 自動對焦常見的問題：低對比低亮度
