  1. ELEKTR NIKA TELECOMMUNICATIONS TEST EQUIPMENT BUDAPEST  HUNGARY www.Elektronika.hu +7 495 780 9769

  2. ТЕСТЕР ТЕЛЕФОННЫХ ЛИНИЙ, АППАРАТОВ И СТАНЦИИ ETET 30 • ШЕСТЬ ПРИБОРОВ В ОДНОМ • · Тестер линии DMMДля тестирования местной линии доступа • · Имитатор станцииДля тестирования абонентского телефон • · Имитатор телефонаДля тестирования of exchange parameters • · Золотой модемДля тестирования функций xDSL • · Анализатор спектраДля определения источников помех на линии • · TDR с высоким разрешениемДля определения места повреждения кабеля.

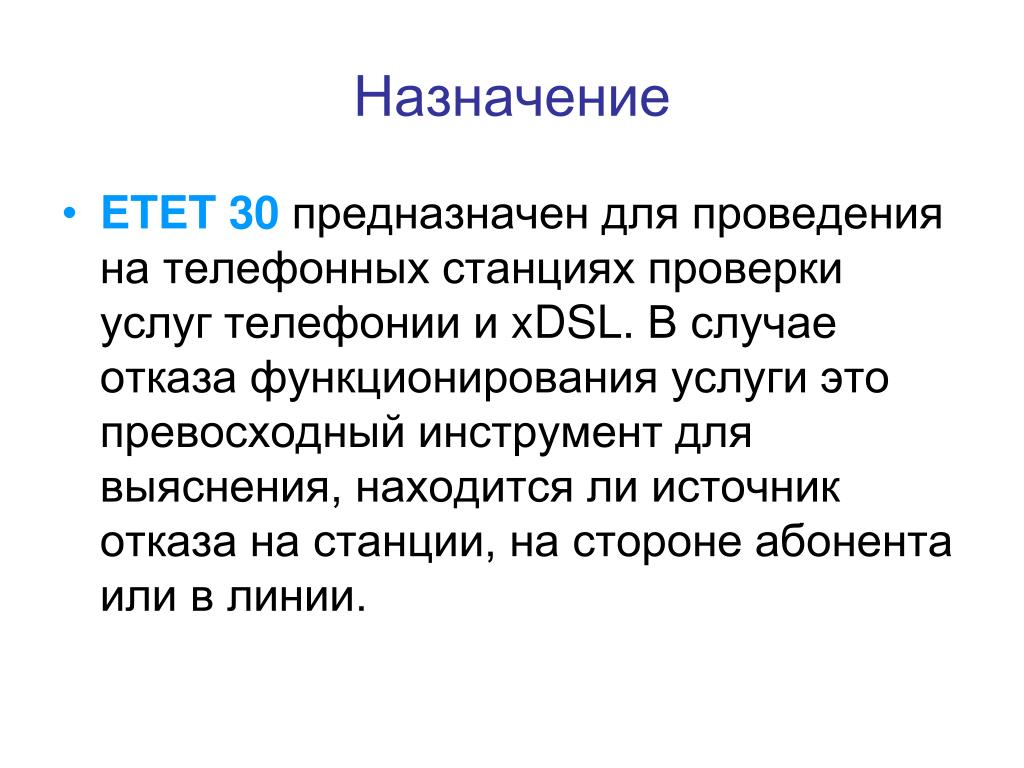

  3. Назначение • ETET 30предназначен для проведения на телефонных станциях проверки услуг телефонии и xDSL. В случае отказа функционирования услуги это превосходный инструмент для выяснения, находится ли источник отказа на станции, на стороне абонента или в линии.

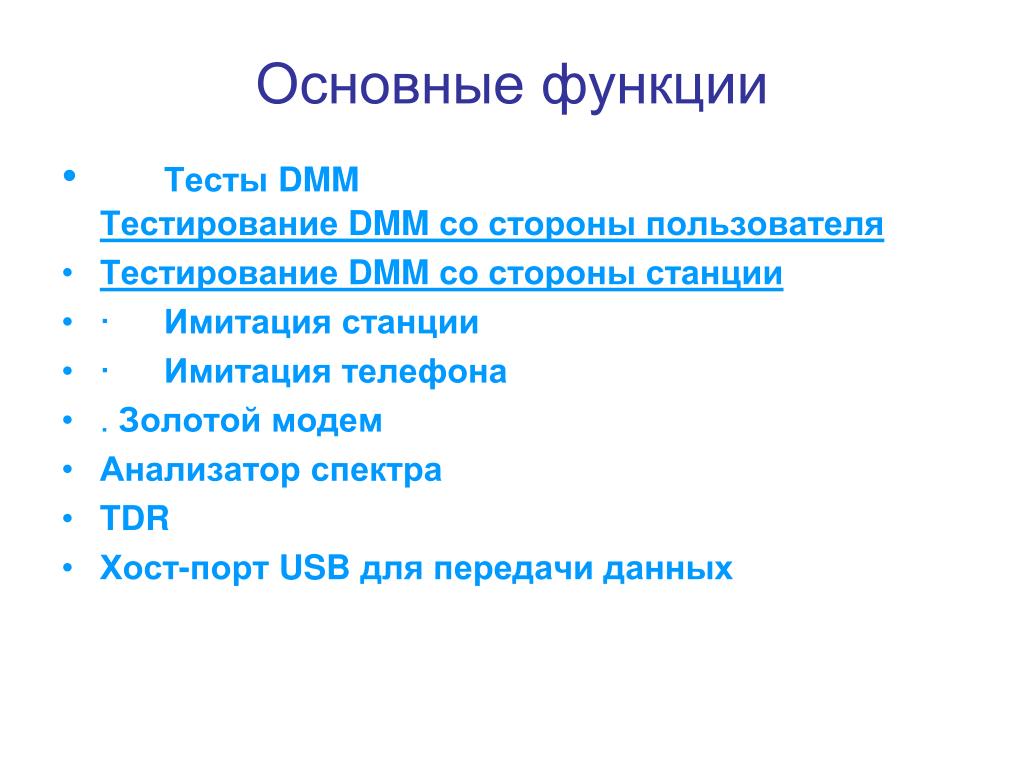

  4. Основные функции • Тесты DMMТестирование DMM со стороны пользователя • Тестирование DMM со стороны станции • · Имитация станции • · Имитация телефона • .Золотой модем • Анализатор спектра • TDR • Хост-порт USB для передачи данных

  5. Функции тестов ТЕСТЫ НА СТОРОНЕ ПОЛЬЗОВАТЕЛЯ • DMM • · Измерение напряжения батареи станции • ·Измерение тока по шлейфу • · Тест на целостность монтажа • TDR • · Определение места неисправности на станции • Тест посылки вызова • Назначением этого теста является измерение напряжения посылки вызова при вызове номера пользователя. • В этом режиме ETET 30 передает испытательный вызов со служебной линии на абонентскую линию и показывает появление напряжения посылки вызова. • Тест регистра • Иногда абоненты жалуются, что они соединяются с другим абонентом вместо того, кого они хотели вызвать. Назначением этого теста является идентификация причины неправильного функционирования. • В этом режиме ETET 30 передает испытательный вызов с абонентской линии на служебную линию и показывает появление напряжения посылки вызова

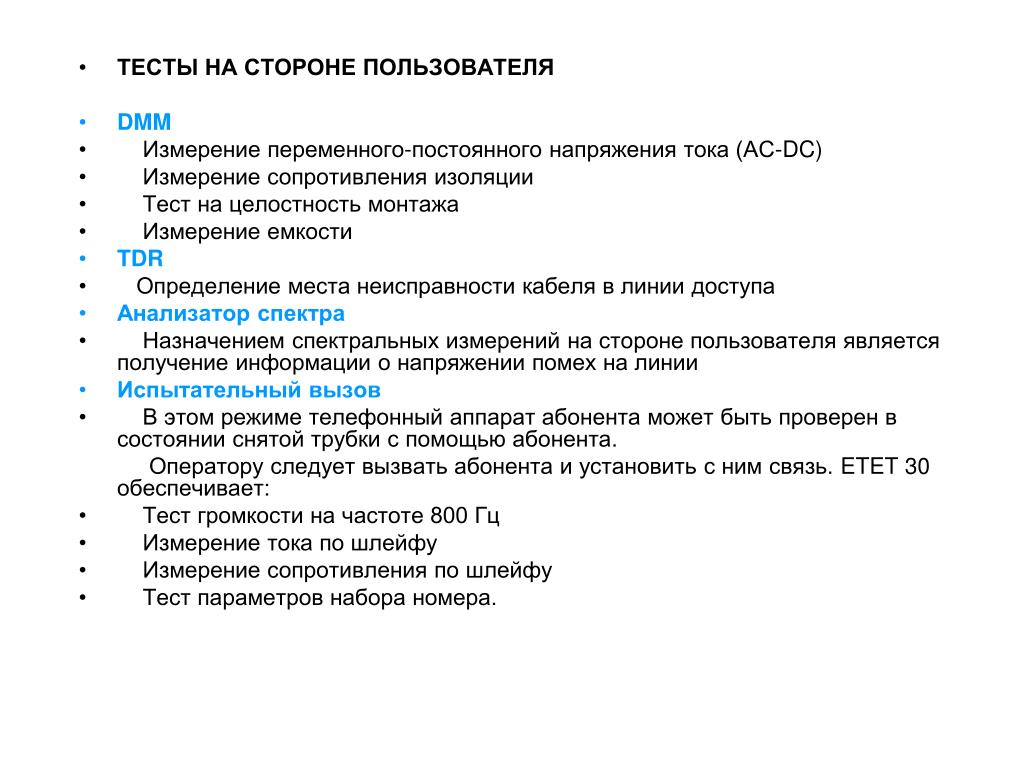

  6. ТЕСТЫ НА СТОРОНЕ ПОЛЬЗОВАТЕЛЯ DMM Измерение переменного-постоянного напряжения тока (АС-DC) Измерение сопротивления изоляции Тест на целостность монтажа Измерение емкости TDR Определение места неисправности кабеля в линии доступа Анализатор спектра Назначением спектральных измерений на стороне пользователя является получение информации о напряжении помех на линии Испытательный вызов В этом режиме телефонный аппарат абонента может быть проверен в состоянии снятой трубки с помощью абонента. Оператору следует вызвать абонента и установить с ним связь. ETET 30 обеспечивает: Тест громкости на частоте 800 Гц Измерение тока по шлейфу Измерение сопротивления по шлейфу Тест параметров набора номера.

  7. Тест ADSL&VDSL • Золотой” модем прибора ETET 30 поддерживает наиболее употребительные типы соединений. • Режим моста Модем обеспечивает ADSL- или VDSL-соединение с DSLAM и присоединяет сегмент LAN к WAN. • Режим маршрутизатора В режиме маршрутизатора модем присоединяется к ISP и выполняет аутентификацию, если это необходимо. Он действует как DHCP-сервер на стороне LAN и работает как DHCP-клиент на стороне WAN. Доступны типы соединений: IPoE, PPPoE, IPoA, PPPoA/только ADSL • Результаты тестирования ETET30 показывает основные параметры ADSL-или VDSL-соединения. Подробная диагностика линии помогает экспертам выявить проблемы DSL-соединения. • Функции пинг-тестирования и браузера Эти функции позволяют прибору ETET30 проверитьприсоединение к ISP на IP-уровне.Утилита PING используется для тестированиядостижимости хоста сети по Интернет-протоколу(IP) и измерения времени прохождения сообщенийв обоих направлениях Функция BROWSER (IE) может быть использованадля отыскания, представления и перемещенияинформации по всемирной паутине (Интернету).

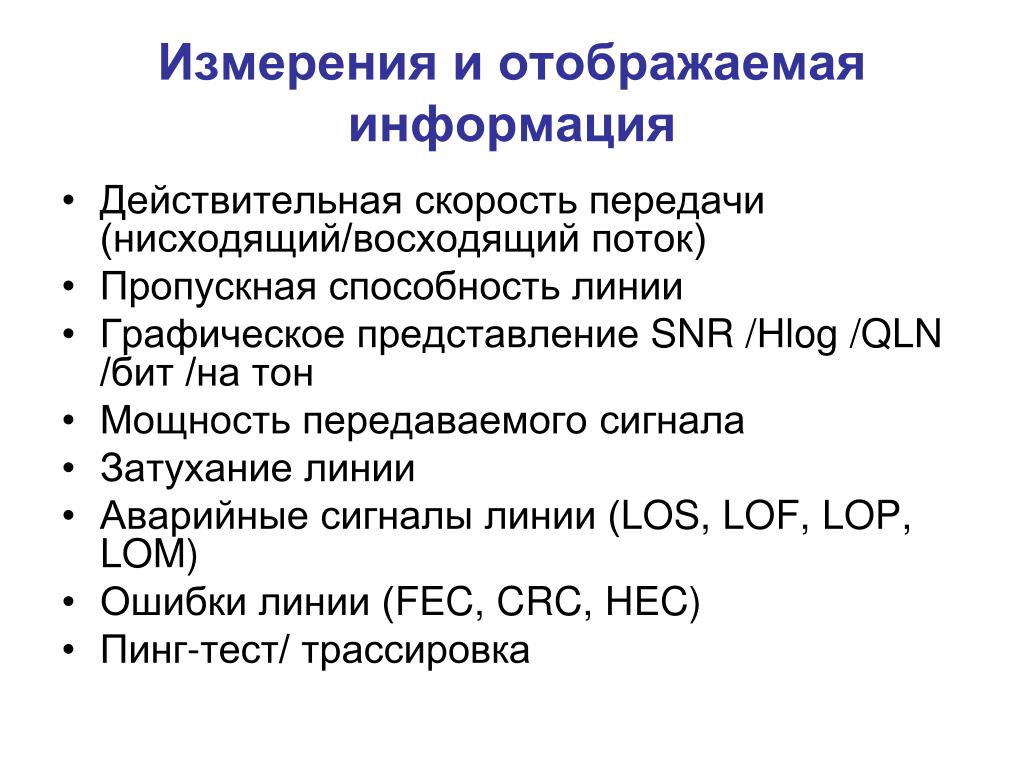

  8. Измерения и отображаемаяинформация • Действительная скорость передачи (нисходящий/восходящий поток) • Пропускная способность линии • Графическое представление SNR /Hlog /QLN /бит /на тон • Мощность передаваемого сигнала • Затухание линии • Аварийные сигналы линии (LOS, LOF, LOP, LOM) • Ошибки линии (FEC, CRC, HEC) • Пинг-тест/ трассировка

  9. IP-пинг-тестирование • Настройка удаленного IP: в формате URL, IP-адреса • Число пинг-запросов для передачи от 1 до непрыв. • Величина пинг-пакета от 84 до 65535 байт • Среднее время отклика в мс

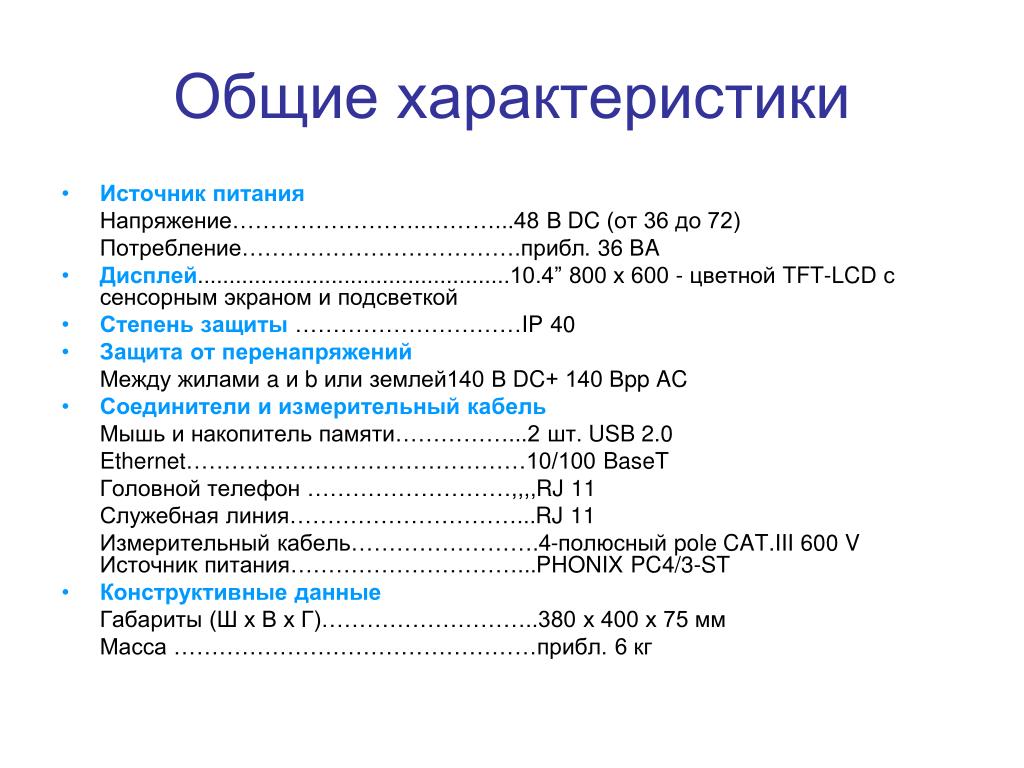

  10. Общие характеристики • Источник питания Напряжение……………………..………...48 В DC (от 36 до 72) Потребление……………………………….прибл. 36 ВA • Дисплей.................................................10.4” 800 x 600 - цветной TFT-LCD с сенсорным экраном и подсветкой • Степень защиты …………………………IP 40 • Защита от перенапряжений Между жилами a и b или землей140 В DC+ 140 Вpp AC • Соединители и измерительный кабель Мышь и накопитель памяти……………...2 шт. USB 2.0 Ethernet………………………………………10/100 BaseT Головной телефон ………………………,,,,RJ 11 Служебная линия…………………………...RJ 11 Измерительный кабель…………………….4-полюсный pole CAT.III 600 VИсточник питания…………………………...PHONIX PC4/3-ST • Конструктивные данные Габариты (Ш x В x Г)………………………..380 x 400 x 75 мм Масса …………………………………………прибл. 6 кг

  11. Спасибо за ваше внимание ELEKTR NIKA TELECOMMUNICATIONS TEST EQUIPMENT BUDAPEST  HUNGARY www.Elektronika.hu +7 495 780 9769
