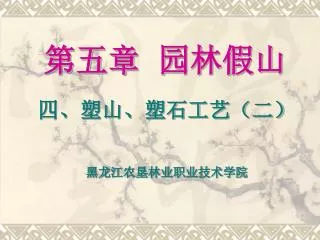

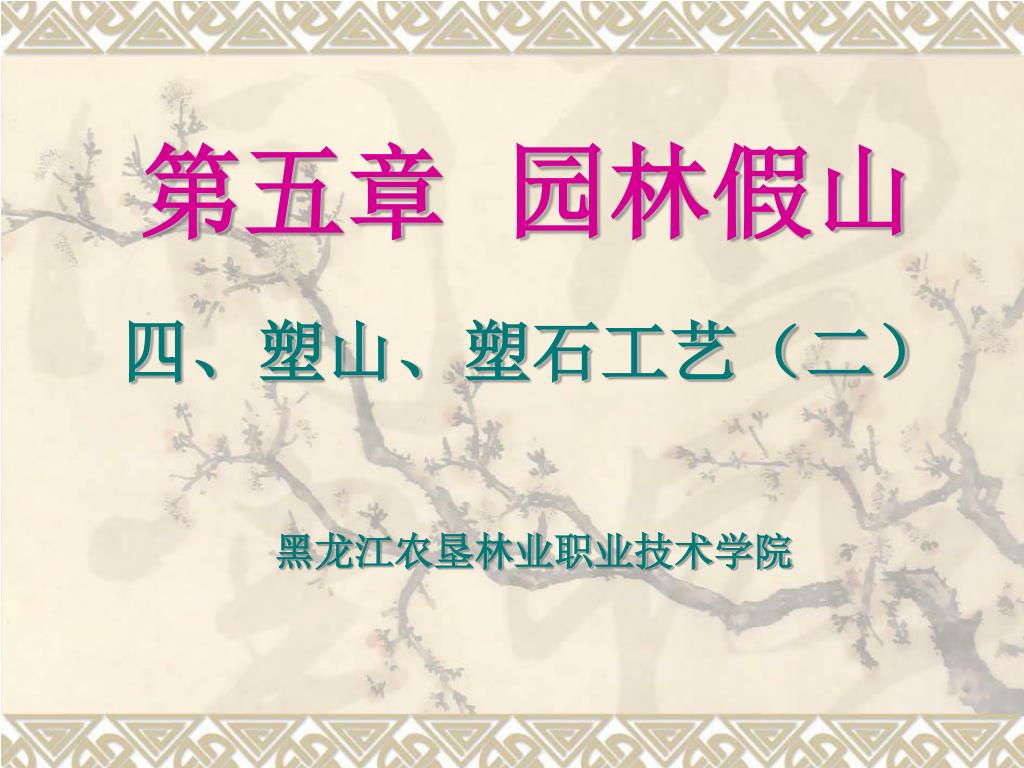

  1. 第五章 园林假山 四、塑山、塑石工艺(二) 黑龙江农垦林业职业技术学院

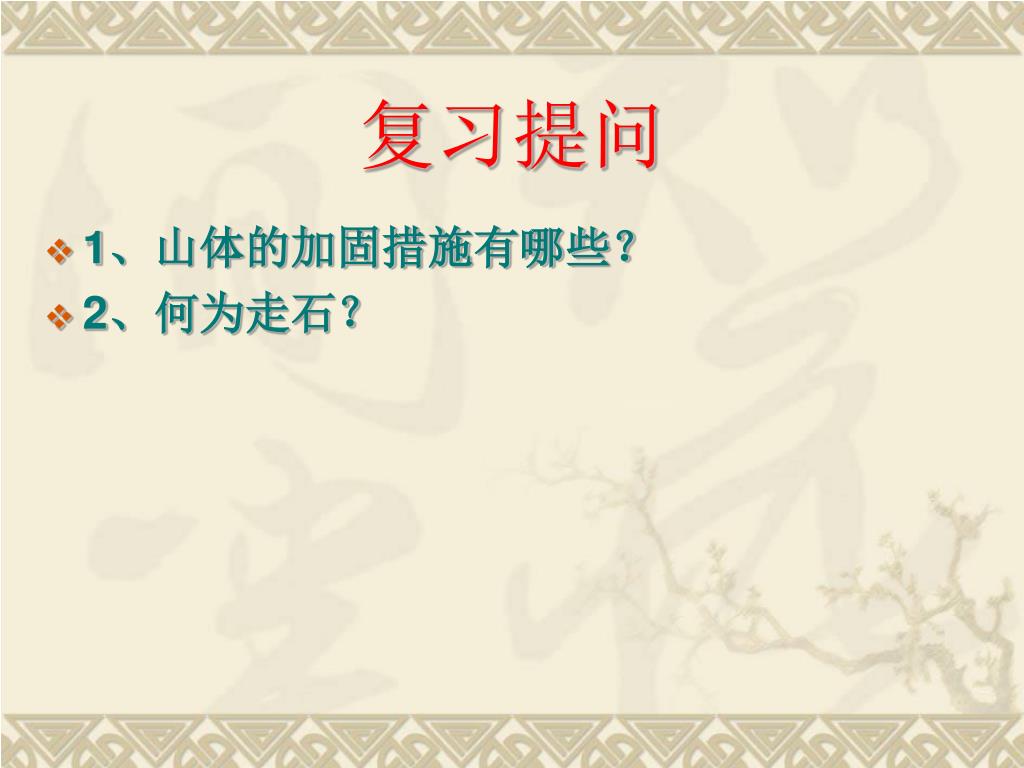

  2. 复习提问 • 1、山体的加固措施有哪些? • 2、何为走石?

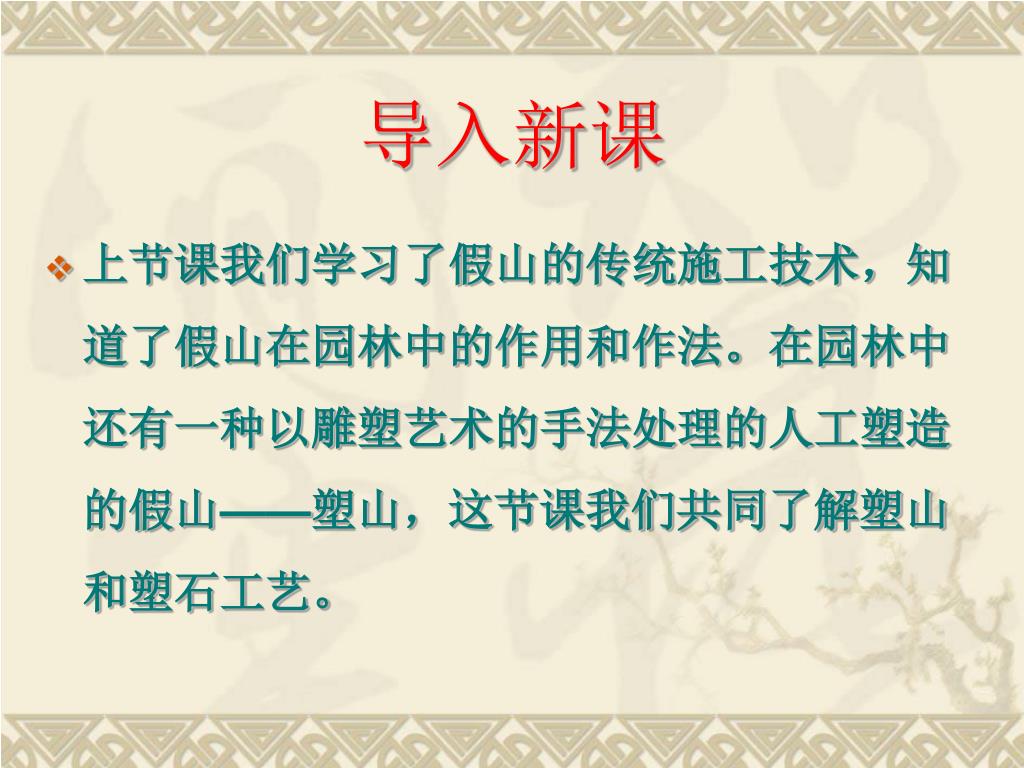

  3. 导入新课 • 上节课我们学习了假山的传统施工技术,知道了假山在园林中的作用和作法。在园林中还有一种以雕塑艺术的手法处理的人工塑造的假山——塑山,这节课我们共同了解塑山和塑石工艺。

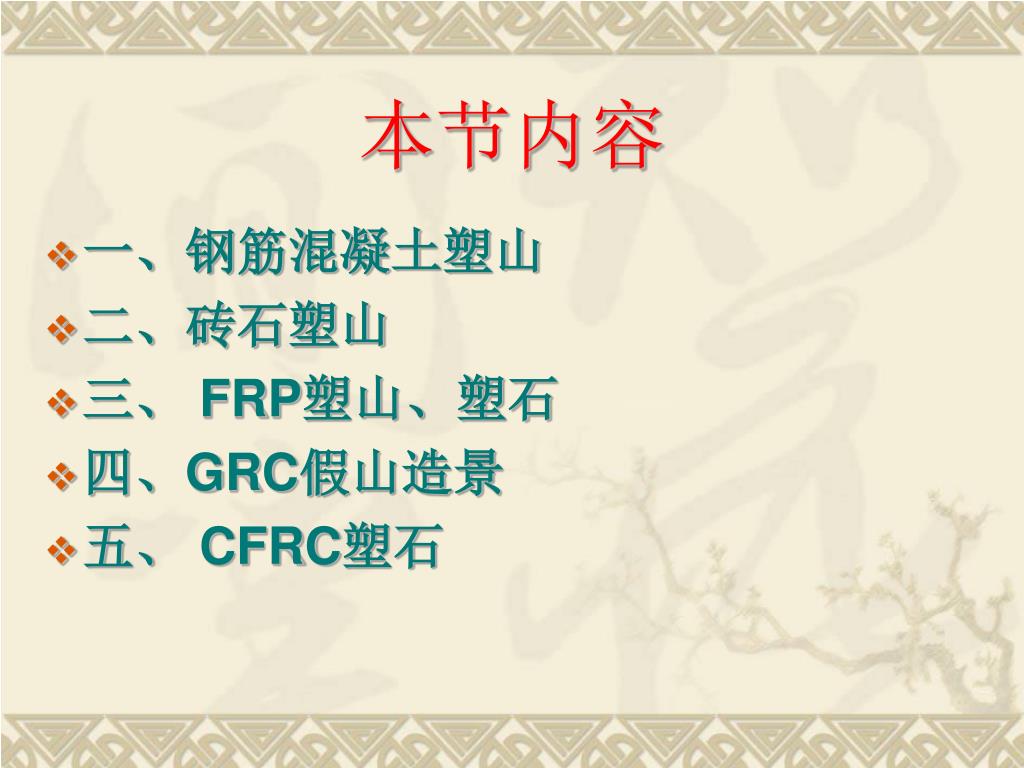

  4. 本节内容 • 一、钢筋混凝土塑山 • 二、砖石塑山 • 三、 FRP塑山、塑石 • 四、GRC假山造景 • 五、 CFRC塑石

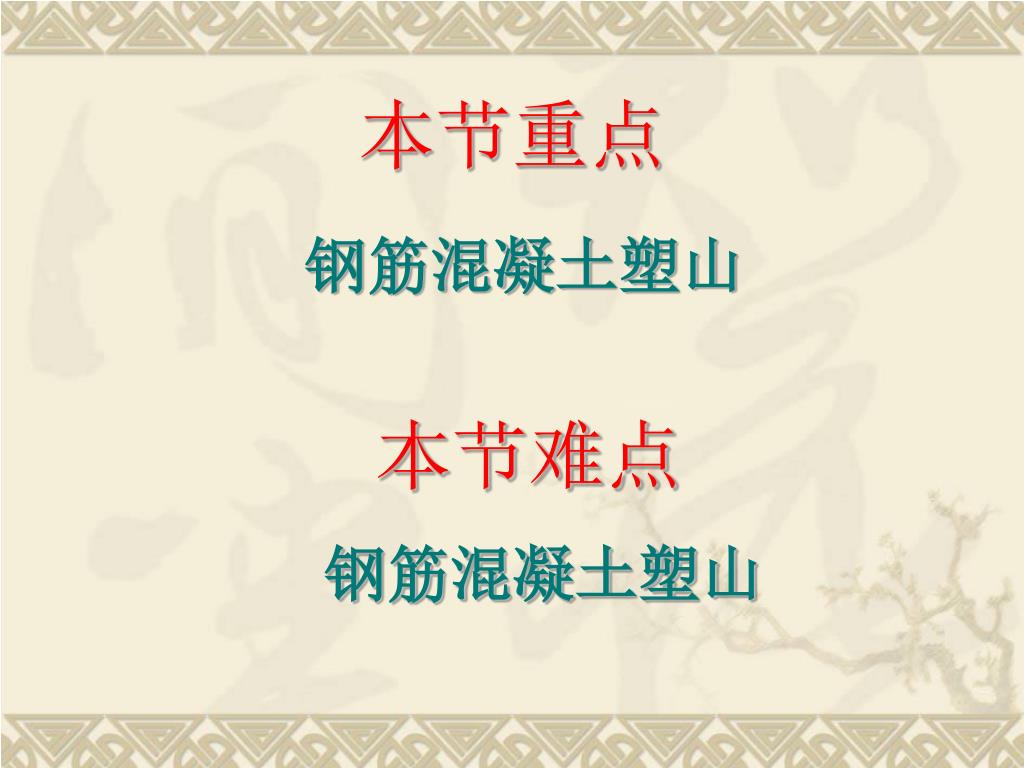

  5. 本节重点 钢筋混凝土塑山 本节难点 钢筋混凝土塑山

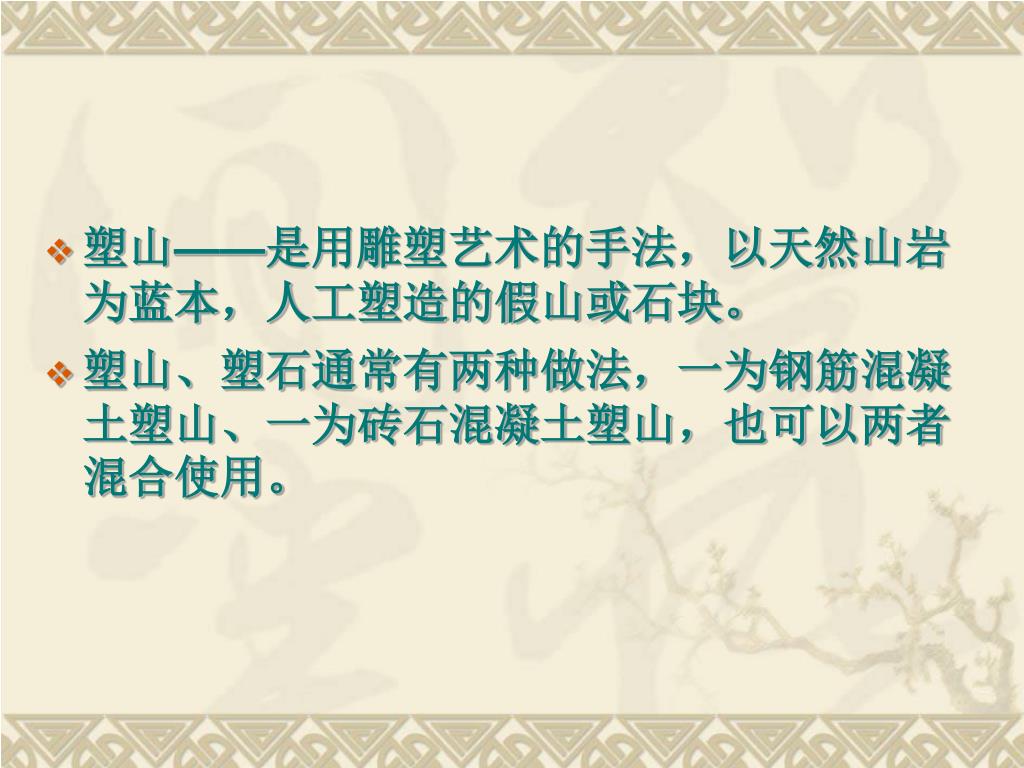

  6. 塑山——是用雕塑艺术的手法,以天然山岩为蓝本,人工塑造的假山或石块。塑山——是用雕塑艺术的手法,以天然山岩为蓝本,人工塑造的假山或石块。 • 塑山、塑石通常有两种做法,一为钢筋混凝土塑山、一为砖石混凝土塑山,也可以两者混合使用。

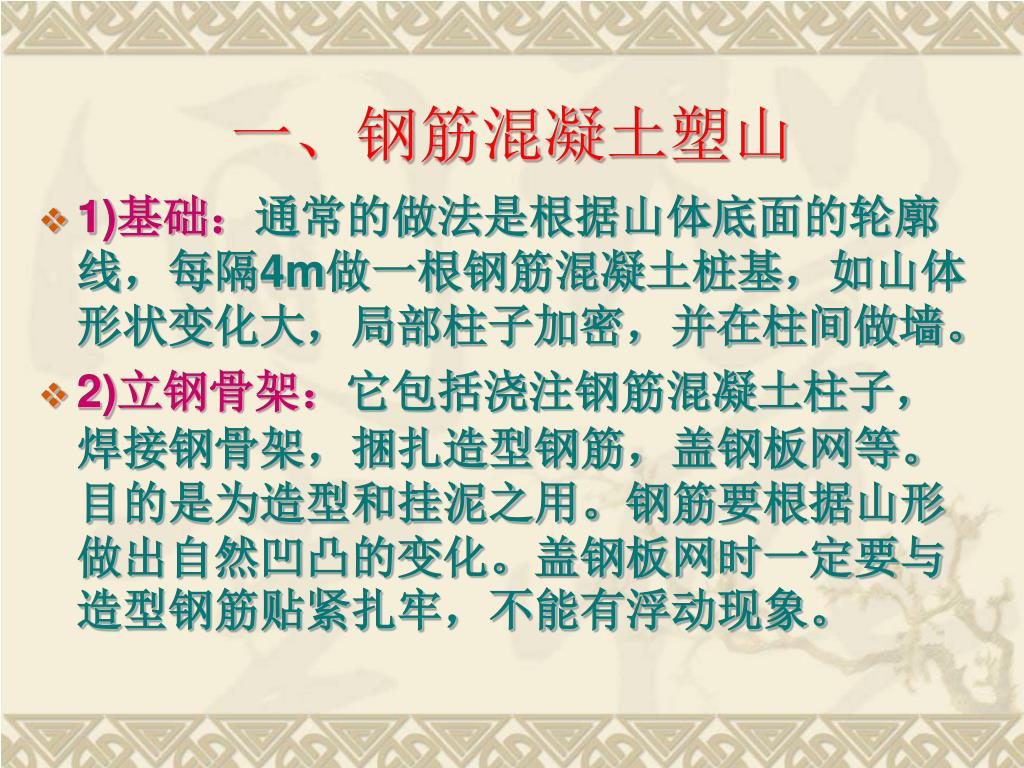

  7. 一、钢筋混凝土塑山 • 1)基础:通常的做法是根据山体底面的轮廓线,每隔4m做一根钢筋混凝土桩基,如山体形状变化大,局部柱子加密,并在柱间做墙。 • 2)立钢骨架:它包括浇注钢筋混凝土柱子,焊接钢骨架,捆扎造型钢筋,盖钢板网等。目的是为造型和挂泥之用。钢筋要根据山形做出自然凹凸的变化。盖钢板网时一定要与造型钢筋贴紧扎牢,不能有浮动现象。

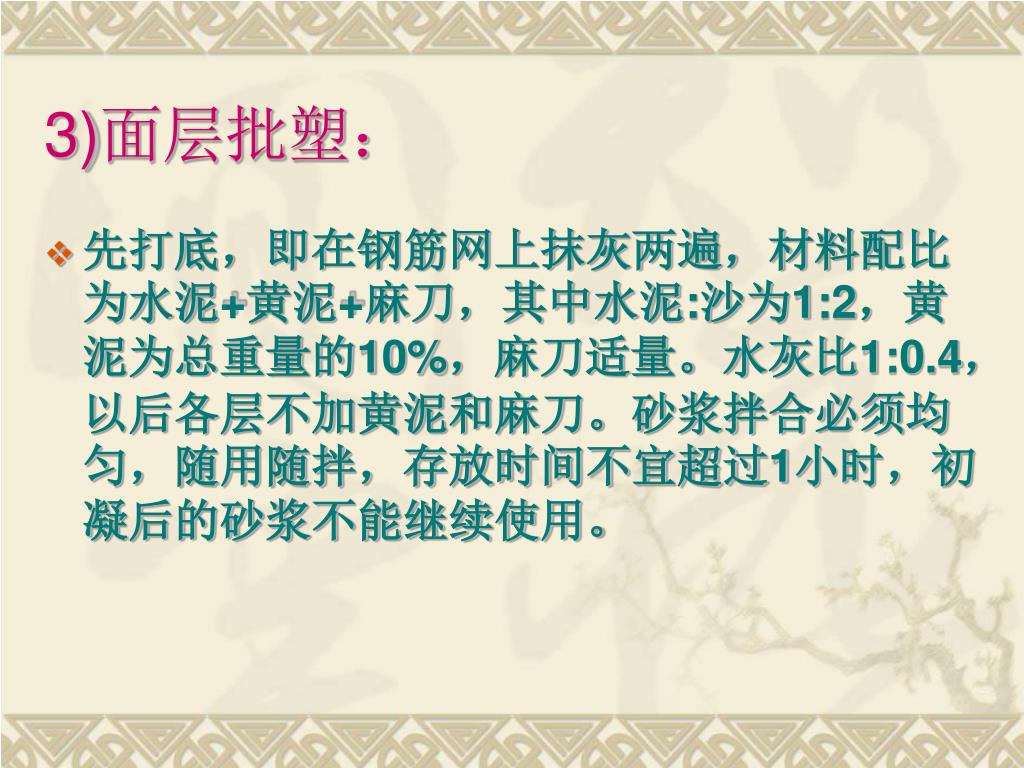

  8. 3)面层批塑: • 先打底,即在钢筋网上抹灰两遍,材料配比为水泥+黄泥+麻刀,其中水泥:沙为1:2,黄泥为总重量的10%,麻刀适量。水灰比1:0.4,以后各层不加黄泥和麻刀。砂浆拌合必须均匀,随用随拌,存放时间不宜超过1小时,初凝后的砂浆不能继续使用。

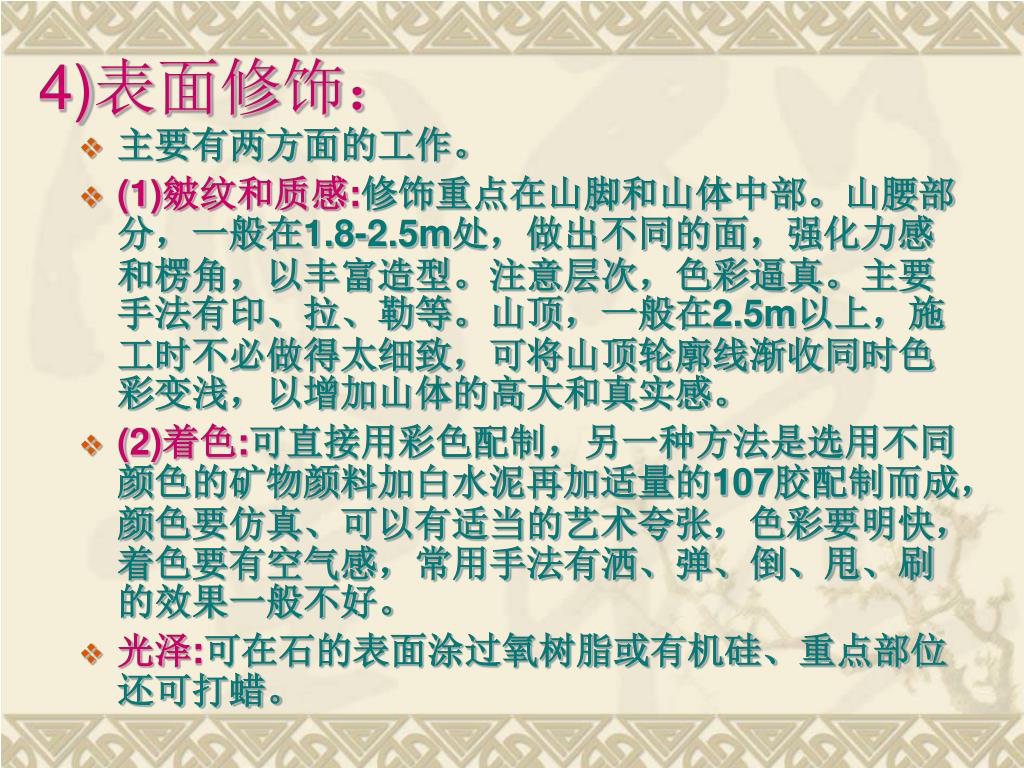

  9. 4)表面修饰: • 主要有两方面的工作。 • (1)皴纹和质感:修饰重点在山脚和山体中部。山腰部分,一般在1.8-2.5m处,做出不同的面,强化力感和楞角,以丰富造型。注意层次,色彩逼真。主要手法有印、拉、勒等。山顶,一般在2.5m以上,施工时不必做得太细致,可将山顶轮廓线渐收同时色彩变浅,以增加山体的高大和真实感。 • (2)着色:可直接用彩色配制,另一种方法是选用不同颜色的矿物颜料加白水泥再加适量的107胶配制而成,颜色要仿真、可以有适当的艺术夸张,色彩要明快,着色要有空气感,常用手法有洒、弹、倒、甩、刷的效果一般不好。 • 光泽:可在石的表面涂过氧树脂或有机硅、重点部位还可打蜡。

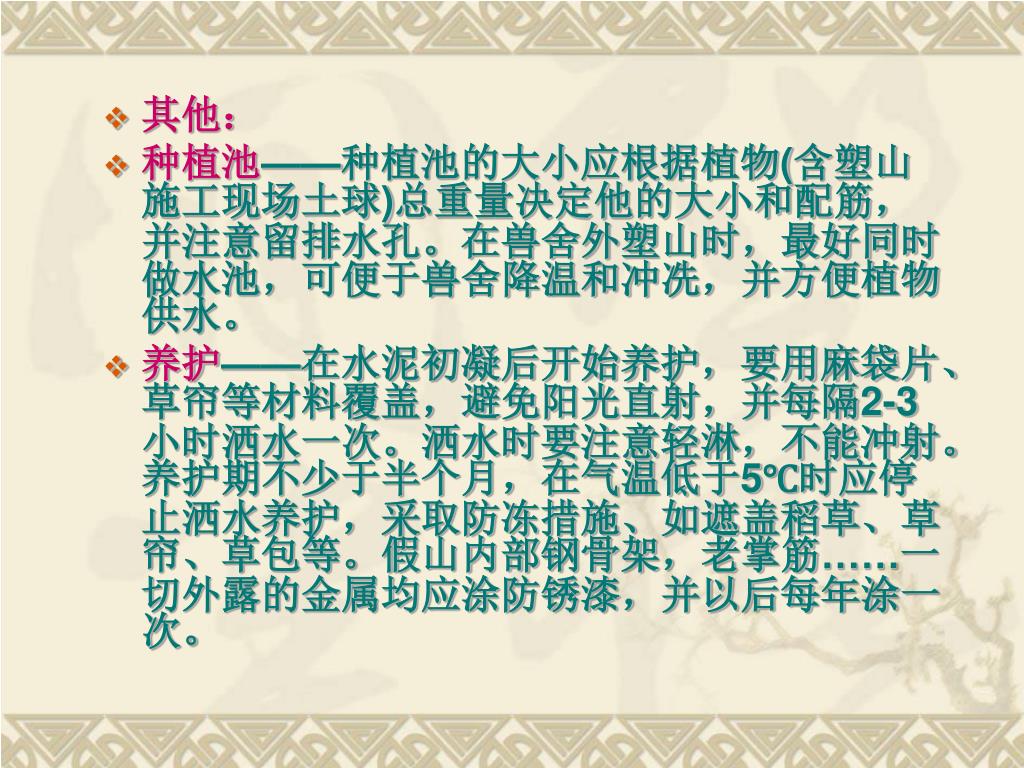

  10. 其他: • 种植池——种植池的大小应根据植物(含塑山施工现场土球)总重量决定他的大小和配筋,并注意留排水孔。在兽舍外塑山时,最好同时做水池,可便于兽舍降温和冲冼,并方便植物供水。 • 养护——在水泥初凝后开始养护,要用麻袋片、草帘等材料覆盖,避免阳光直射,并每隔2-3小时洒水一次。洒水时要注意轻淋,不能冲射。养护期不少于半个月,在气温低于5℃时应停止洒水养护,采取防冻措施、如遮盖稻草、草帘、草包等。假山内部钢骨架,老掌筋……一切外露的金属均应涂防锈漆,并以后每年涂一次。

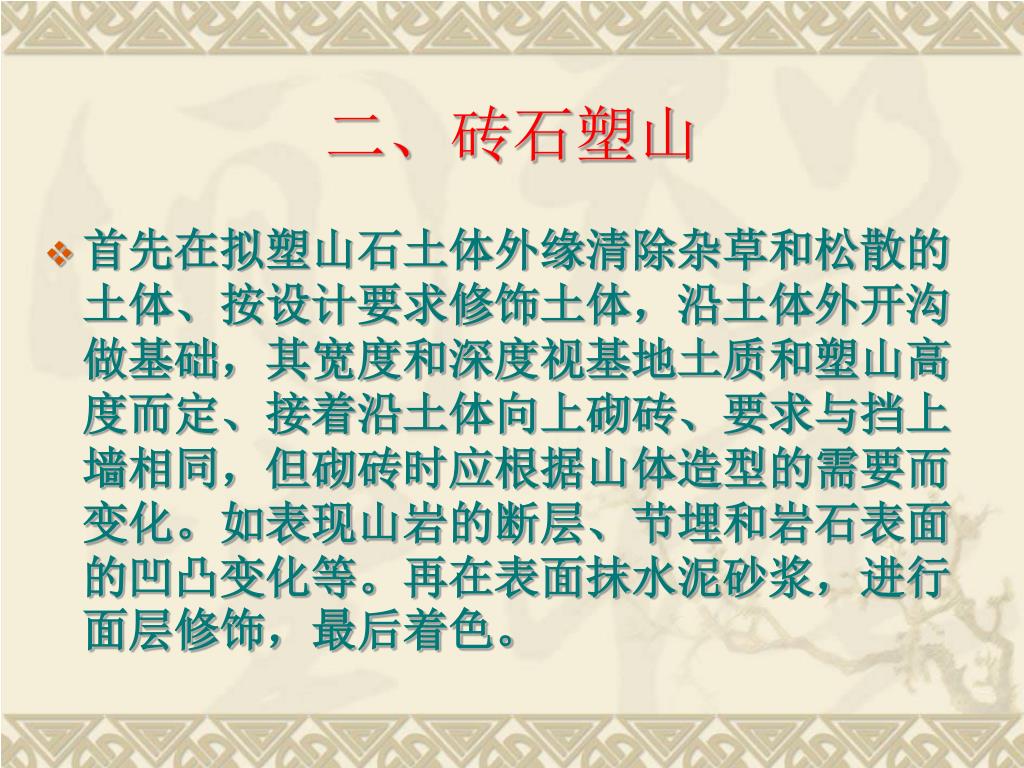

  11. 二、砖石塑山 • 首先在拟塑山石土体外缘清除杂草和松散的土体、按设计要求修饰土体,沿土体外开沟做基础,其宽度和深度视基地土质和塑山高度而定、接着沿土体向上砌砖、要求与挡上墙相同,但砌砖时应根据山体造型的需要而变化。如表现山岩的断层、节埋和岩石表面的凹凸变化等。再在表面抹水泥砂浆,进行面层修饰,最后着色。

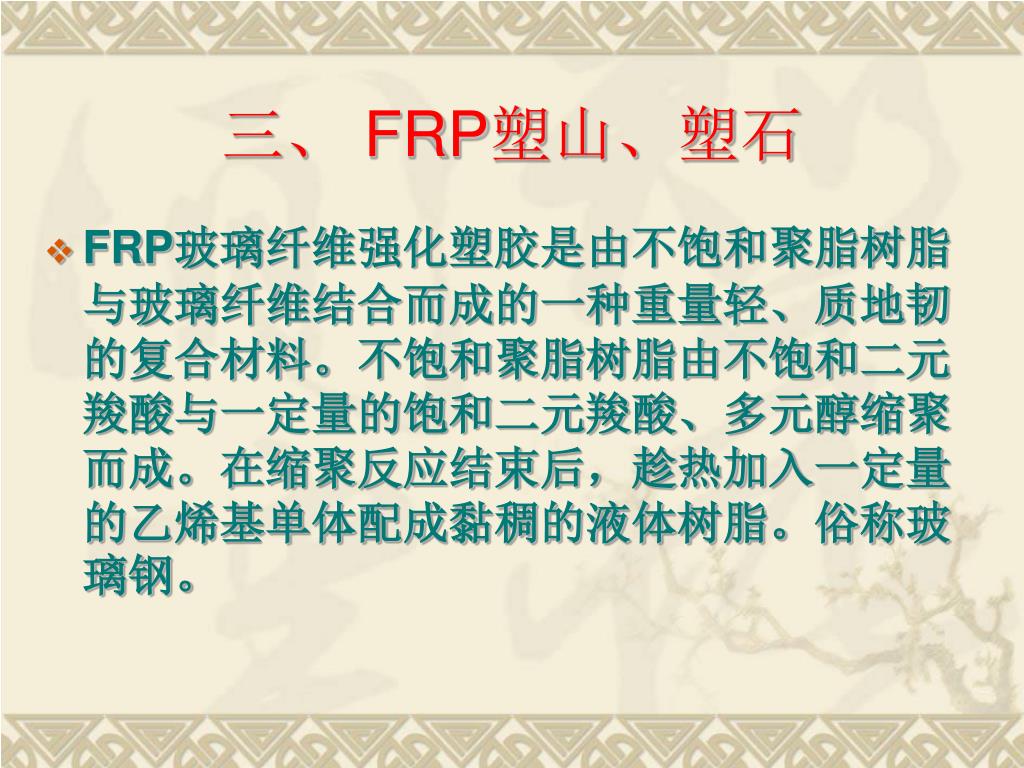

  12. 三、 FRP塑山、塑石 • FRP玻璃纤维强化塑胶是由不饱和聚脂树脂与玻璃纤维结合而成的一种重量轻、质地韧的复合材料。不饱和聚脂树脂由不饱和二元羧酸与一定量的饱和二元羧酸、多元醇缩聚而成。在缩聚反应结束后,趁热加入一定量的乙烯基单体配成黏稠的液体树脂。俗称玻璃钢。

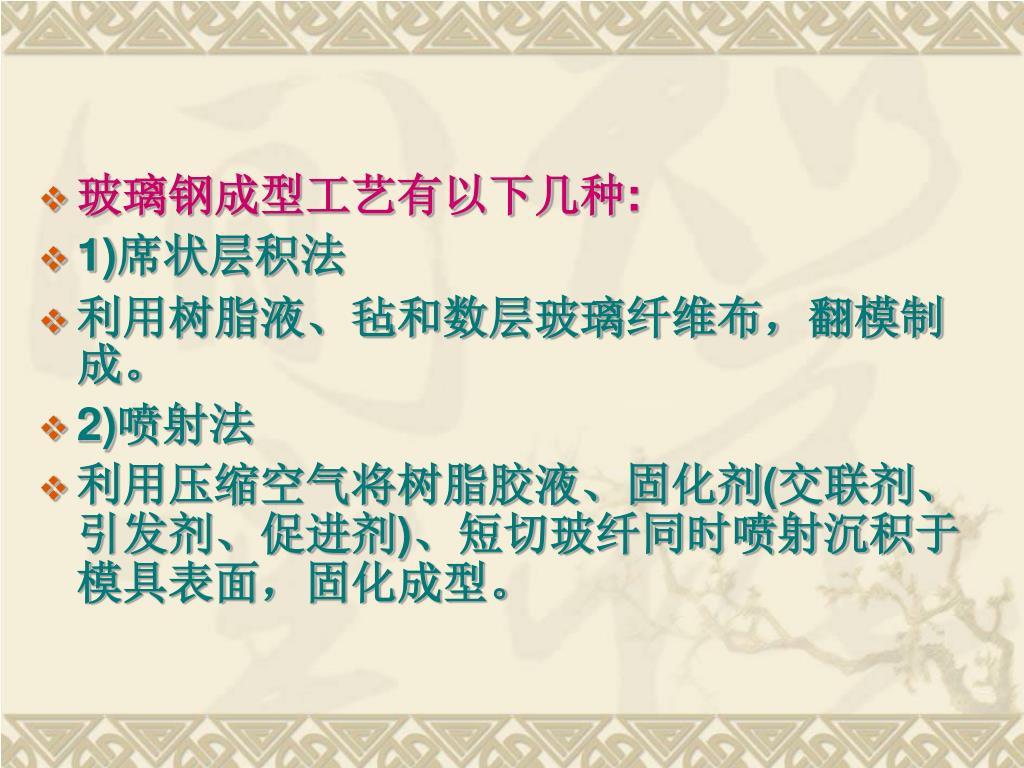

  13. 玻璃钢成型工艺有以下几种: • 1)席状层积法 • 利用树脂液、毡和数层玻璃纤维布,翻模制成。 • 2)喷射法 • 利用压缩空气将树脂胶液、固化剂(交联剂、引发剂、促进剂)、短切玻纤同时喷射沉积于模具表面,固化成型。

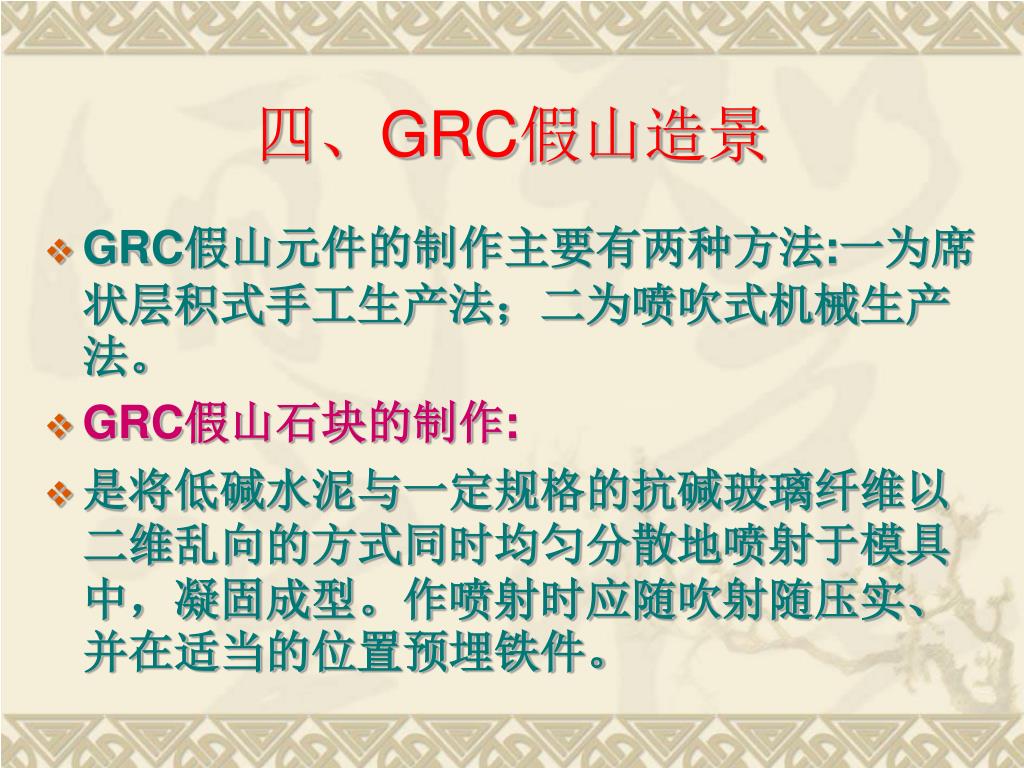

  14. 四、GRC假山造景 • GRC假山元件的制作主要有两种方法:一为席状层积式手工生产法;二为喷吹式机械生产法。 • GRC假山石块的制作: • 是将低碱水泥与一定规格的抗碱玻璃纤维以二维乱向的方式同时均匀分散地喷射于模具中,凝固成型。作喷射时应随吹射随压实、并在适当的位置预埋铁件。

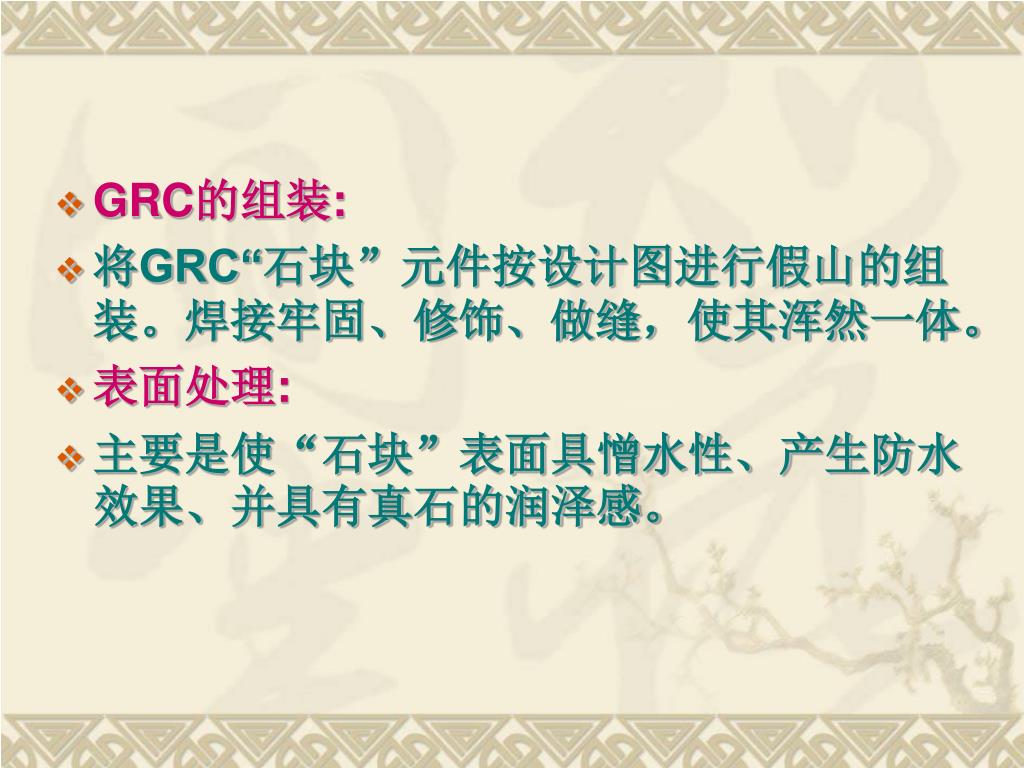

  15. GRC的组装: • 将GRC“石块”元件按设计图进行假山的组装。焊接牢固、修饰、做缝,使其浑然一体。 • 表面处理: • 主要是使“石块”表面具憎水性、产生防水效果、并具有真石的润泽感。

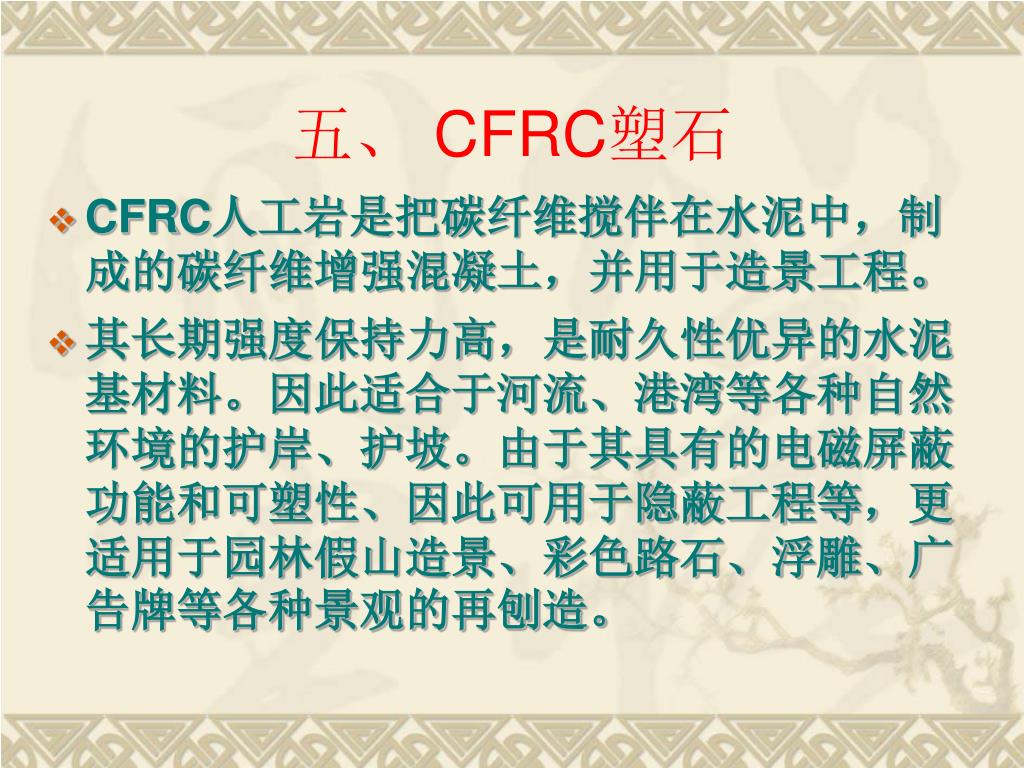

  16. 五、 CFRC塑石 • CFRC人工岩是把碳纤维搅伴在水泥中,制成的碳纤维增强混凝土,并用于造景工程。 • 其长期强度保持力高,是耐久性优异的水泥基材料。因此适合于河流、港湾等各种自然环境的护岸、护坡。由于其具有的电磁屏蔽功能和可塑性、因此可用于隐蔽工程等,更适用于园林假山造景、彩色路石、浮雕、广告牌等各种景观的再刨造。

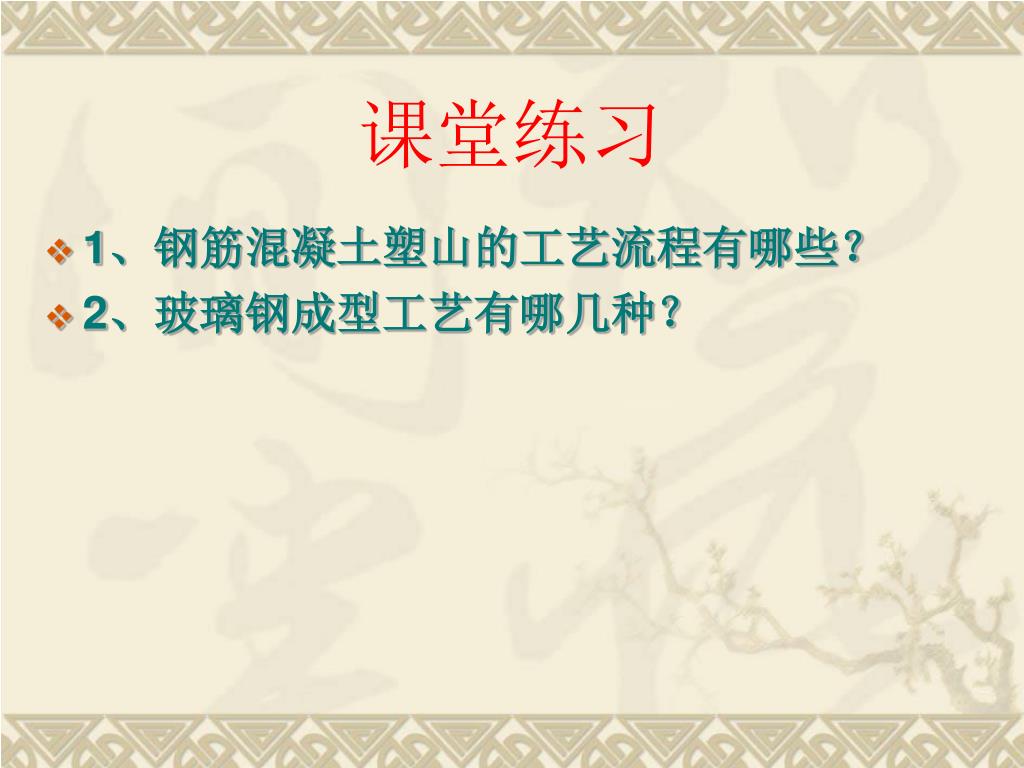

  17. 课堂练习 • 1、钢筋混凝土塑山的工艺流程有哪些? • 2、玻璃钢成型工艺有哪几种?

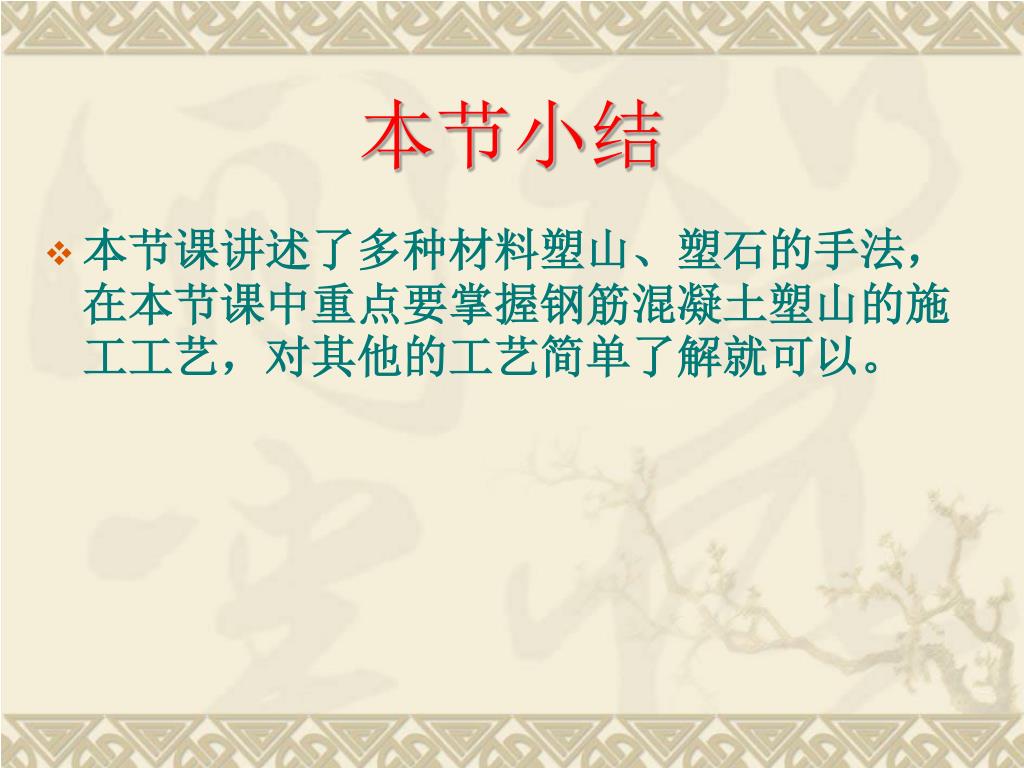

  18. 本节小结 • 本节课讲述了多种材料塑山、塑石的手法,在本节课中重点要掌握钢筋混凝土塑山的施工工艺,对其他的工艺简单了解就可以。

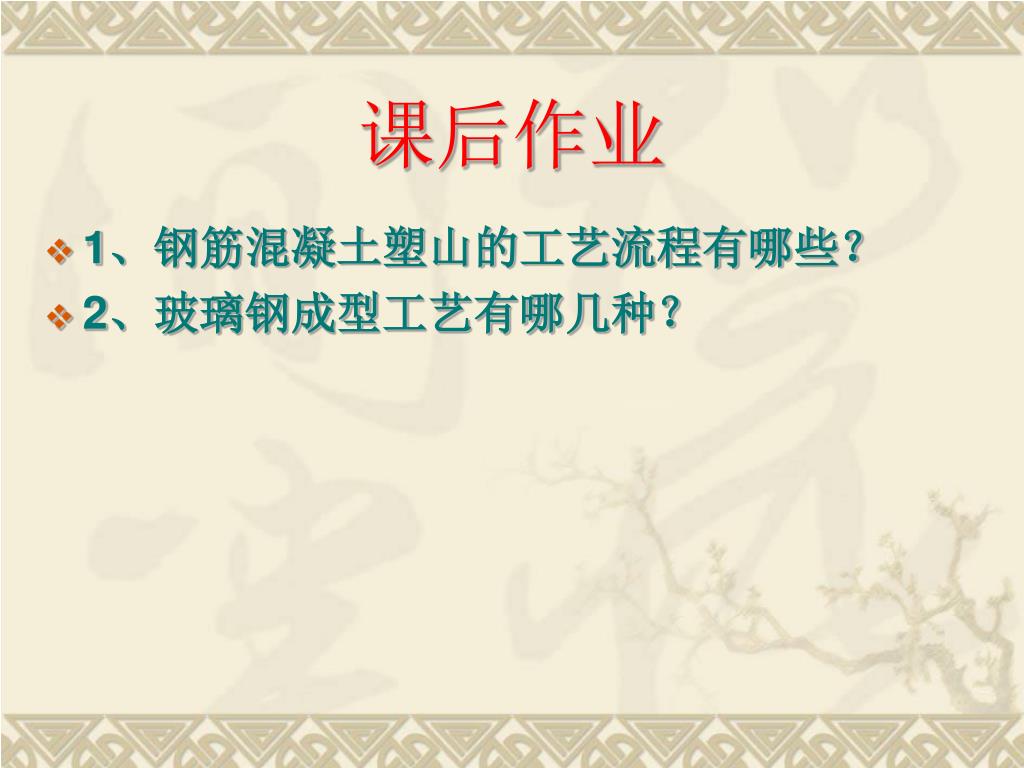

  19. 课后作业 • 1、钢筋混凝土塑山的工艺流程有哪些? • 2、玻璃钢成型工艺有哪几种?
