任务五 绘制三维线架造型

任务五 绘制三维线架造型. 绘制图示的平面图形。. 思路分析. 本例先生成一片花瓣，通过平面旋转获得另外 的部分。由于花瓣不在一个平面内，需要进行 空间旋转。此处的难点在于确定旋转轴的起始 点。. 操作步骤. 操作步骤. 操作步骤. 知识链接. 平移 对拾取到的曲线或曲面进行平面或空间平移或拷贝。 平移有两种方式：两点和偏移量 。. 知识链接. 平面旋转 对拾取到的曲线或曲面进行同一平面上的旋转或 旋转拷贝。 需要指定旋转中心点。. 知识链接. 旋转 对拾取到的空间曲线或曲面以围绕某一空间的旋转 轴旋转移动或旋转拷贝。

orpah
Download Presentation

任务五 绘制三维线架造型

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

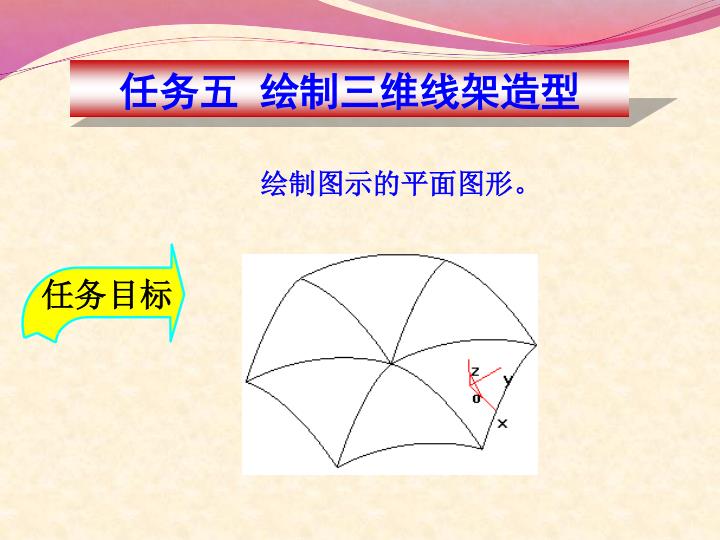

  1. 任务五 绘制三维线架造型 绘制图示的平面图形。

  2. 思路分析 本例先生成一片花瓣，通过平面旋转获得另外 的部分。由于花瓣不在一个平面内，需要进行 空间旋转。此处的难点在于确定旋转轴的起始 点。

  3. 操作步骤

  4. 操作步骤

  5. 操作步骤

  6. 知识链接 平移 对拾取到的曲线或曲面进行平面或空间平移或拷贝。 平移有两种方式：两点和偏移量。

  7. 知识链接 平面旋转 对拾取到的曲线或曲面进行同一平面上的旋转或 旋转拷贝。需要指定旋转中心点。

  8. 知识链接 旋转 对拾取到的空间曲线或曲面以围绕某一空间的旋转 轴旋转移动或旋转拷贝。 旋转角度的方向用右手螺旋法则判断，即大拇指指 向从起点到终点的方向，四指环绕方向为旋转方向。

  9. 练习

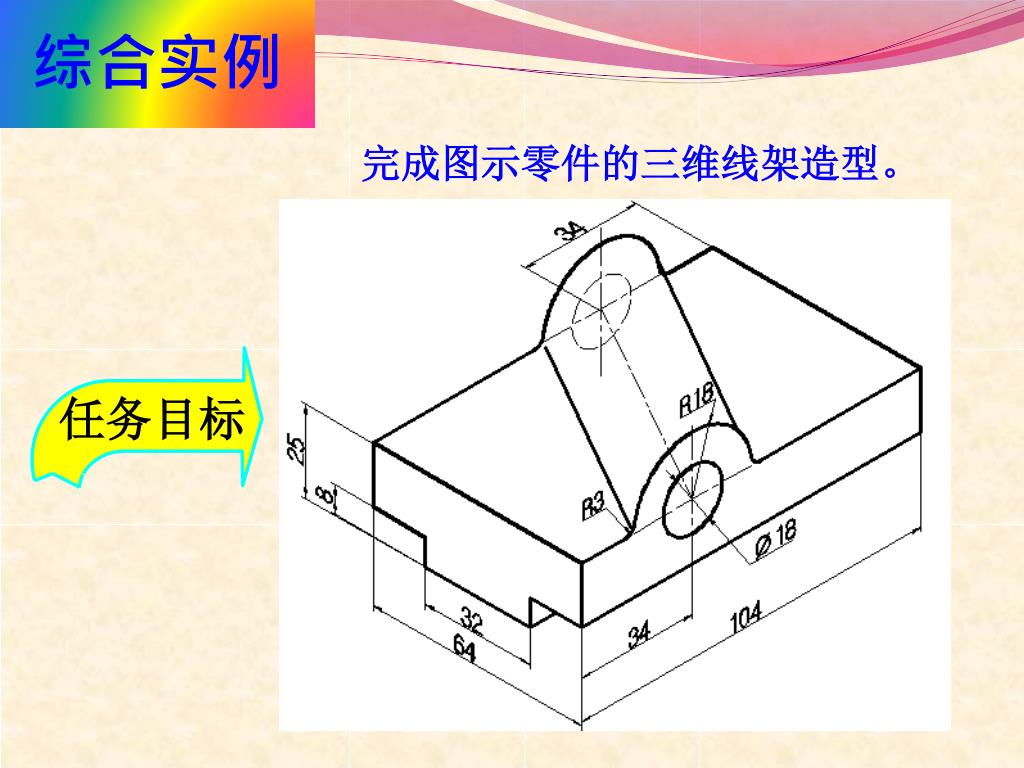

  10. 综合实例 完成图示零件的三维线架造型。

  11. 思路分析 T字型线框在XZ平面内画，拷贝到另一侧，有圆 弧的那部分线框在YZ平面内画，拷贝到另一侧， 并将圆弧进行空间旋转，就可以获得所需的位 置。

  12. 操作步骤

  13. 操作步骤

  14. 操作步骤

  15. 操作步骤

  16. 操作步骤

  17. 知识总结 平面旋转 对曲线或曲面在同一平面上进行旋转或旋转拷 贝。需要指定旋转中心和旋转角度。 旋转 对空间曲线或曲面绕某一空间旋转轴进行旋转 移动或旋转拷贝。注意要正确判断旋转方向。

  18. 巩固练习 绘制图示的平面图形。

  19. 巩固练习 绘制图示图形的三维线架造型。
