  1. 日本顕微鏡学会第63回学術講演会　2007年5月20日, 朱鷺メッセ（新潟） Ｎiシリサイド電極形成にともなう　　　　　　　　　　　　欠陥導入過程の考察 一色 俊之１，西尾 弘司１，溝部 誠２，中村 勇１， 深田 卓史３，吉本 昌弘１，播磨 弘１ １京都工芸繊維大学大学院 工芸科学研究科 ２京都工芸繊維大学 電子情報工学科 ３WaferMasters Inc.

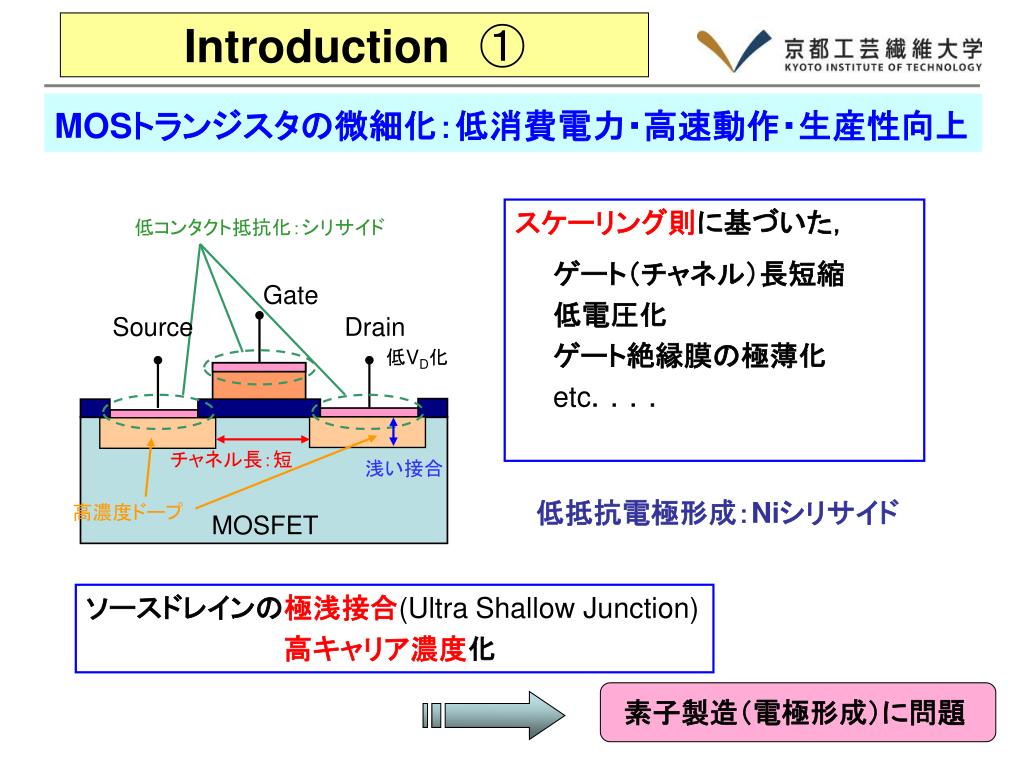

  2. 低コンタクト抵抗化：シリサイド Gate Source Drain MOSFET 素子製造（電極形成）に問題 Introduction① MOSトランジスタの微細化：低消費電力・高速動作・生産性向上 スケーリング則に基づいた， 　　ゲート（チャネル）長短縮 　　低電圧化 　　ゲート絶縁膜の極薄化 etc．．．． 低VD化 チャネル長：短 浅い接合 低抵抗電極形成：Niシリサイド 高濃度ドープ ソースドレインの極浅接合(Ultra Shallow Junction) 　　　　　　　　　　 高キャリア濃度化

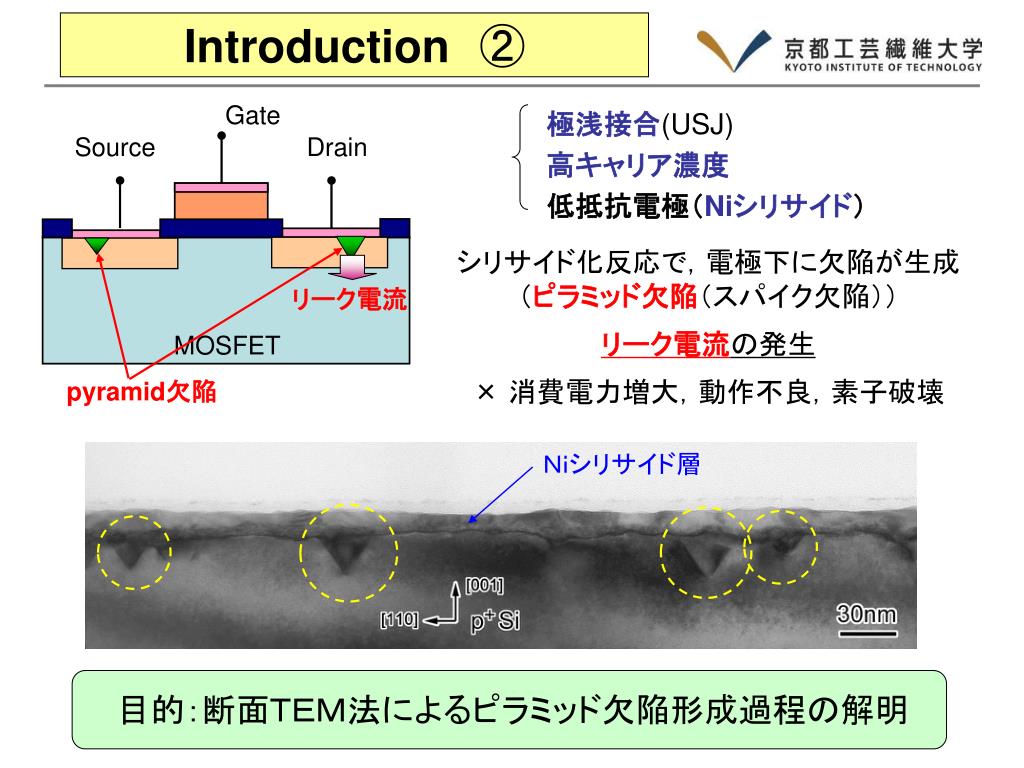

  3. Gate Source Drain MOSFET Introduction② 極浅接合(USJ) 高キャリア濃度 低抵抗電極（Niシリサイド） シリサイド化反応で，電極下に欠陥が生成 （ピラミッド欠陥（スパイク欠陥）） リーク電流の発生 × 消費電力増大，動作不良，素子破壊 リーク電流 pyramid欠陥 Ｎｉシリサイド層 目的：断面ＴＥＭ法によるピラミッド欠陥形成過程の解明

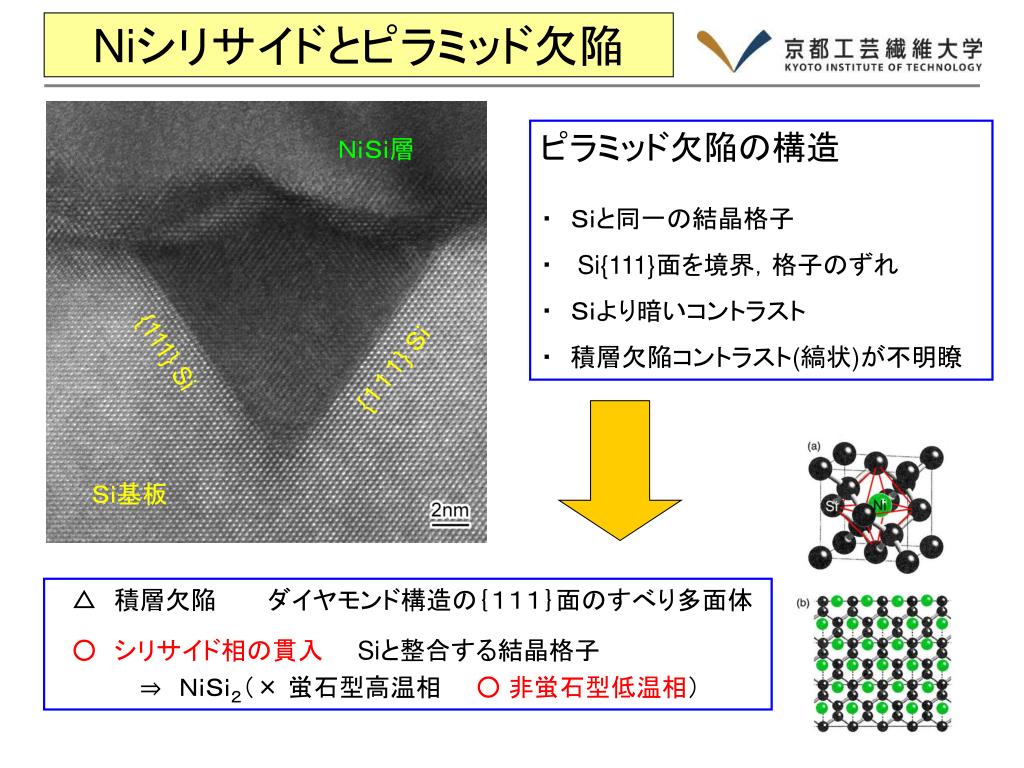

  4. Niシリサイドとピラミッド欠陥 ピラミッド欠陥の構造 ・　Ｓｉと同一の結晶格子 ・　 Si{111}面を境界，格子のずれ ・　Ｓｉより暗いコントラスト ・　積層欠陥コントラスト(縞状)が不明瞭 ＮｉＳｉ層 {１１１} Ｓｉ {111} Si Ｓｉ基板 　△　積層欠陥　　　ダイヤモンド構造の｛１１１｝面のすべり多面体 ○シリサイド相の貫入Siと整合する結晶格子 　　　　　⇒　ＮｉＳｉ２（× 蛍石型高温相　　○非蛍石型低温相）

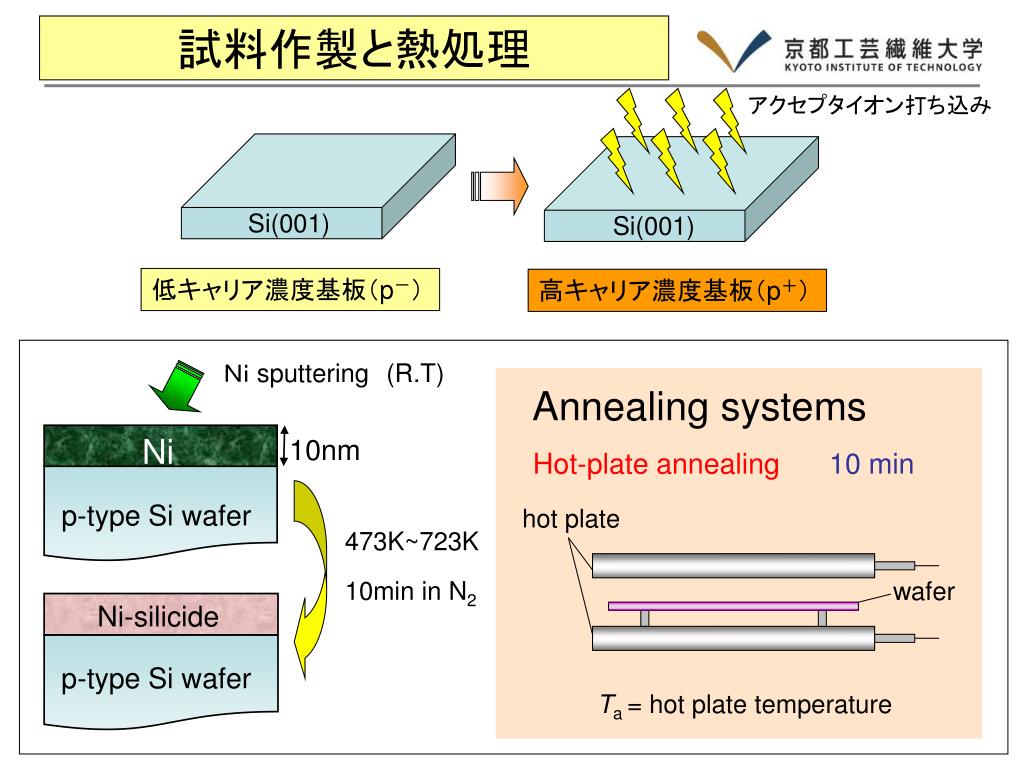

  5. Ｎｉ sputtering(R.T) Ni 10nm p-type Si wafer Annealing systems Hot-plate annealing 10 min hot plate Ni-silicide wafer p-type Si wafer Ta = hot plate temperature 試料作製と熱処理 アクセプタイオン打ち込み Si(001) Si(001) 低キャリア濃度基板（p－） 高キャリア濃度基板（p＋） 473K~723K 10min in N2

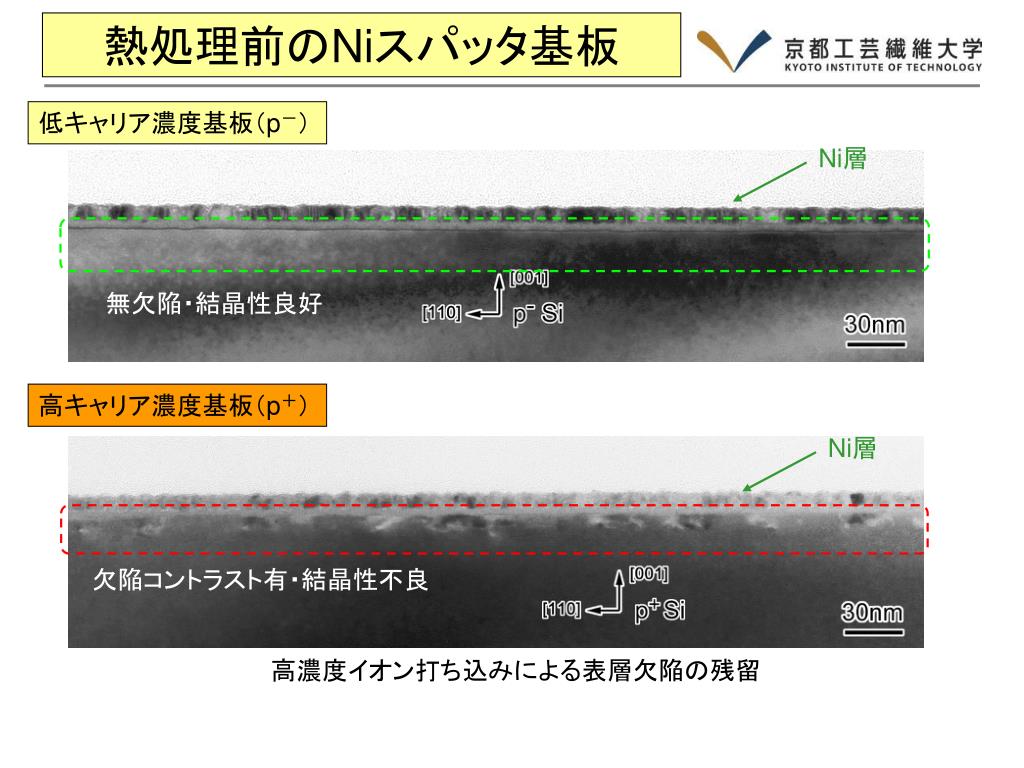

  6. 熱処理前のNiスパッタ基板 低キャリア濃度基板（p－） Ni層 無欠陥・結晶性良好 高キャリア濃度基板（p＋） Ni層 欠陥コントラスト有・結晶性不良 高濃度イオン打ち込みによる表層欠陥の残留

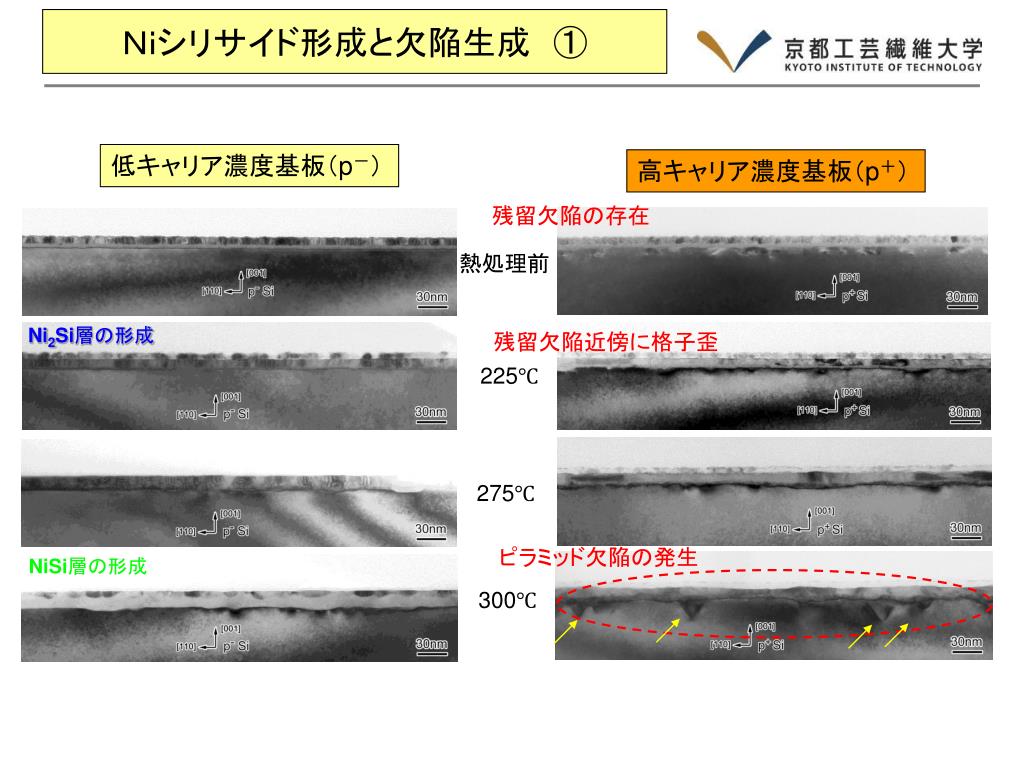

  7. Ｎｉシリサイド形成と欠陥生成　① 低キャリア濃度基板（p－） 高キャリア濃度基板（p＋） 残留欠陥の存在 熱処理前 Ni2Si層の形成 残留欠陥近傍に格子歪 225℃ 275℃ ピラミッド欠陥の発生 NiSi層の形成 300℃

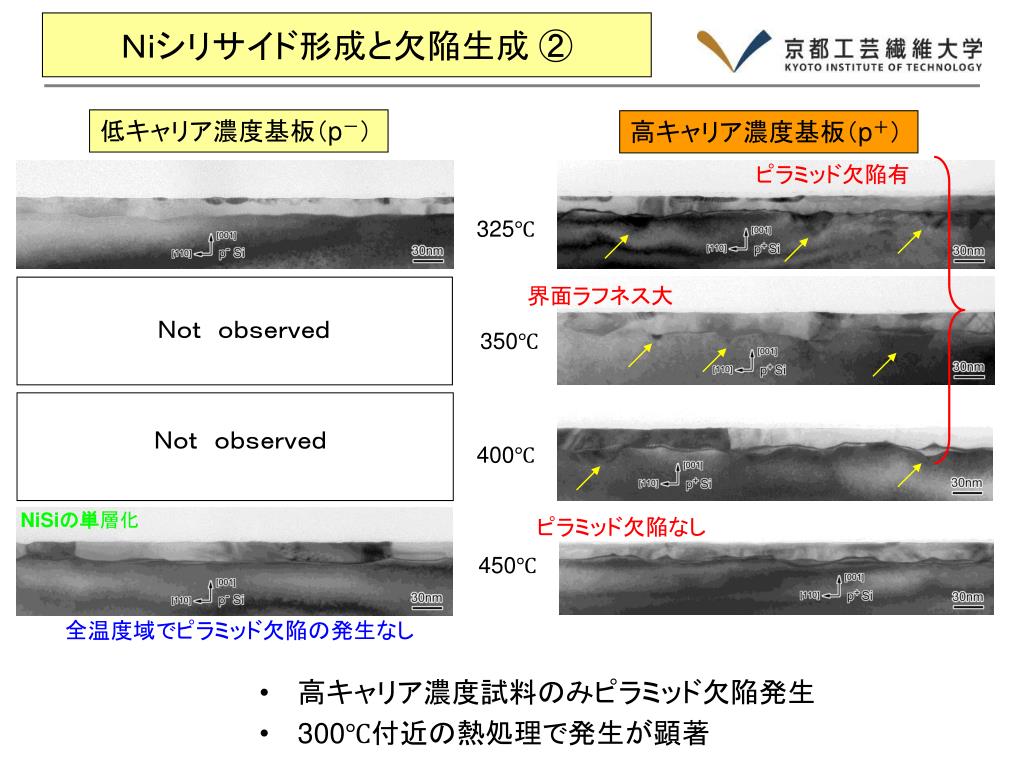

  8. Ｎｏｔ　ｏｂｓｅｒｖｅｄ Ｎｏｔ　ｏｂｓｅｒｖｅｄ Ｎｉシリサイド形成と欠陥生成 ② 低キャリア濃度基板（p－） 高キャリア濃度基板（p＋） ピラミッド欠陥有 • 高キャリア濃度試料のみピラミッド欠陥発生 • 300℃付近の熱処理で発生が顕著 325℃ 界面ラフネス大 350℃ 400℃ NiSiの単層化 ピラミッド欠陥なし 450℃ 全温度域でピラミッド欠陥の発生なし

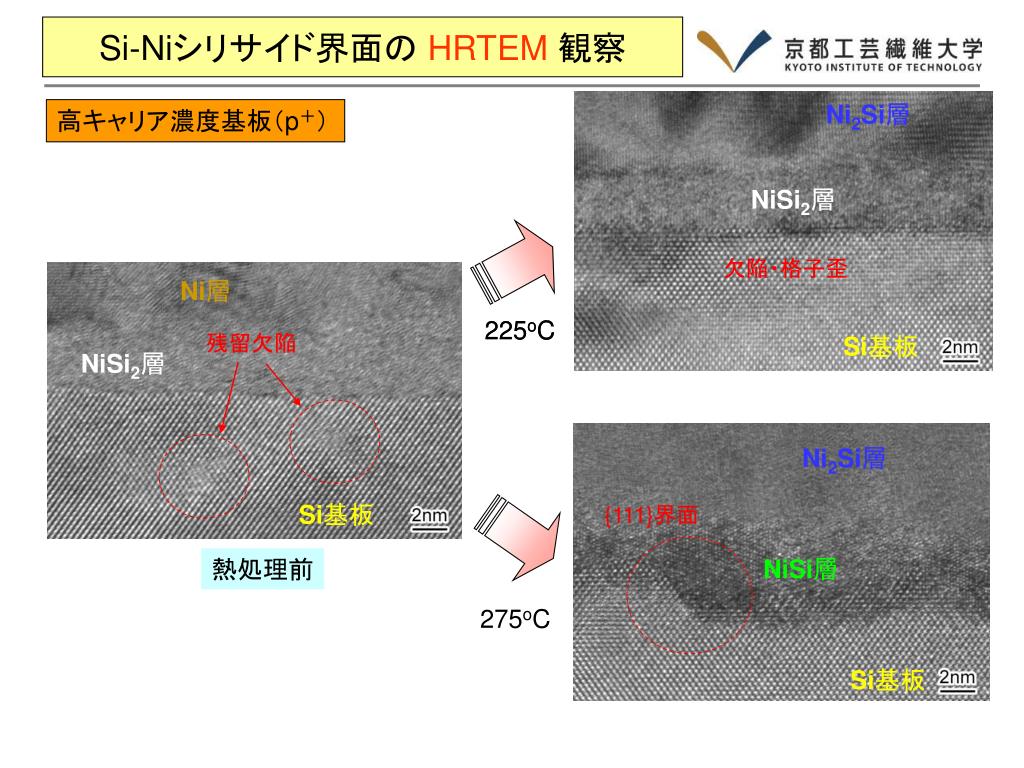

  9. Si-Niシリサイド界面の HRTEM観察 Ni2Si層 高キャリア濃度基板（p＋） NiSi2層 欠陥・格子歪 Ni層 225oC 225oC 残留欠陥 Si基板 NiSi2層 Ni2Si層 Si基板 {111}界面 NiSi層 熱処理前 275oC Si基板

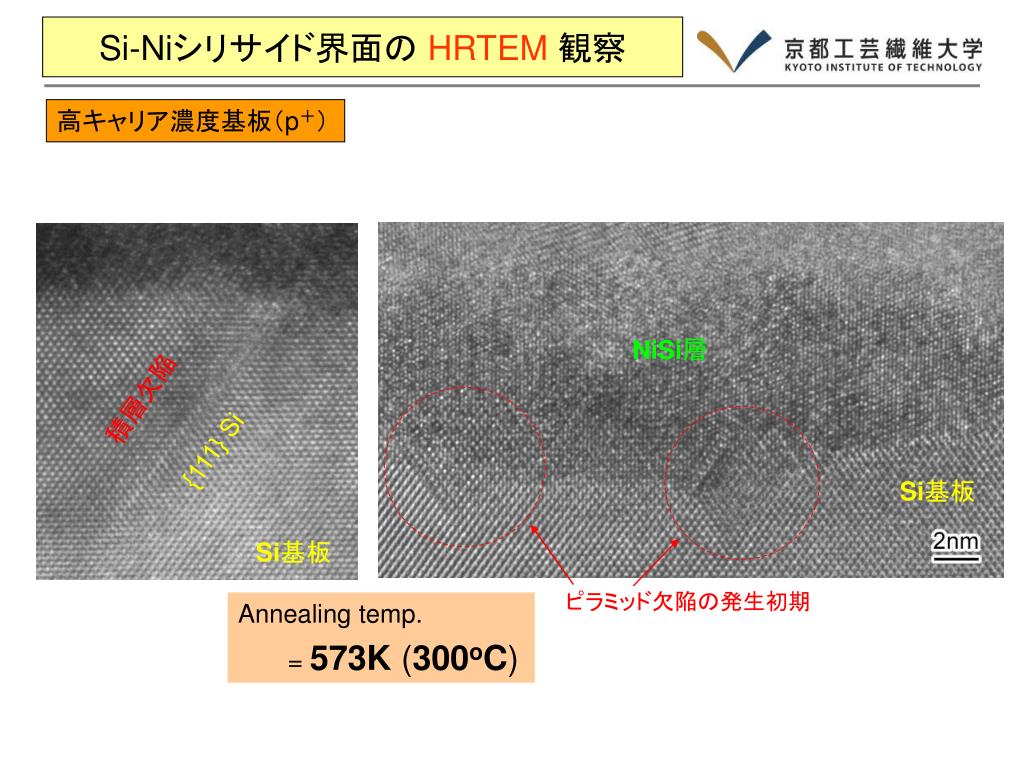

  10. Si-Niシリサイド界面の HRTEM観察 高キャリア濃度基板（p＋） NiSi層 積層欠陥 {111} Si Si基板 Si基板 ピラミッド欠陥の発生初期 Annealing temp. = 573K (300oC)

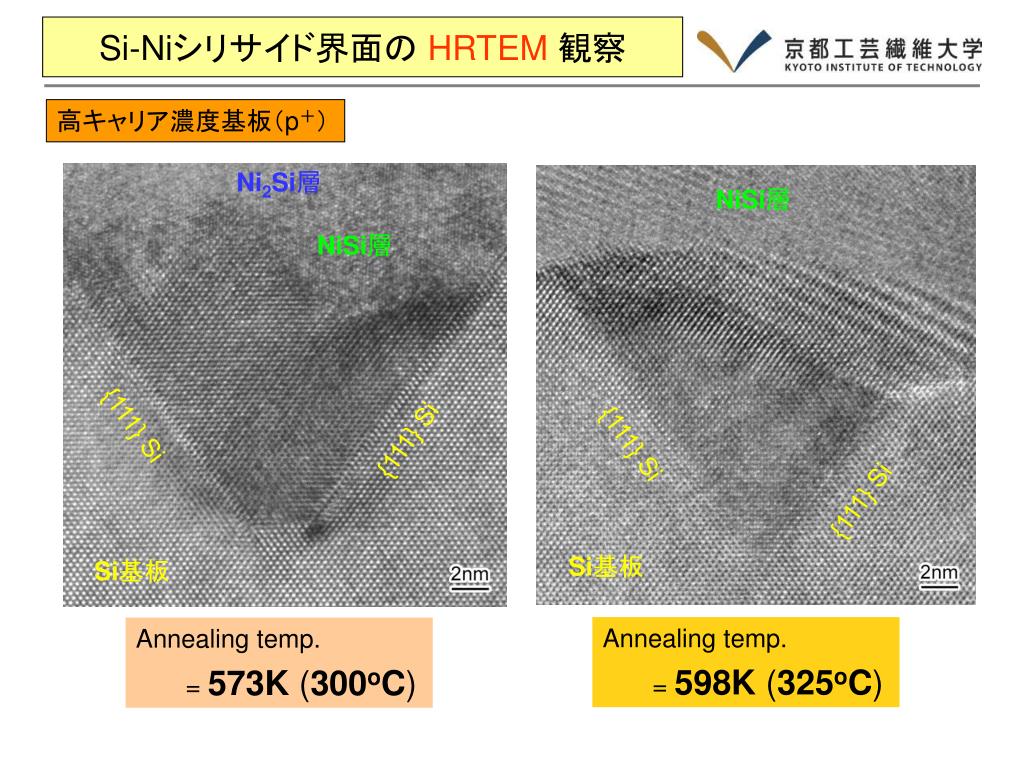

  11. Si-Niシリサイド界面の HRTEM観察 高キャリア濃度基板（p＋） Ni2Si層 NiSi層 NiSi層 {111} Si {111} Si {111} Si {111} Si Si基板 Si基板 Annealing temp. = 598K (325oC) Annealing temp. = 573K (300oC)

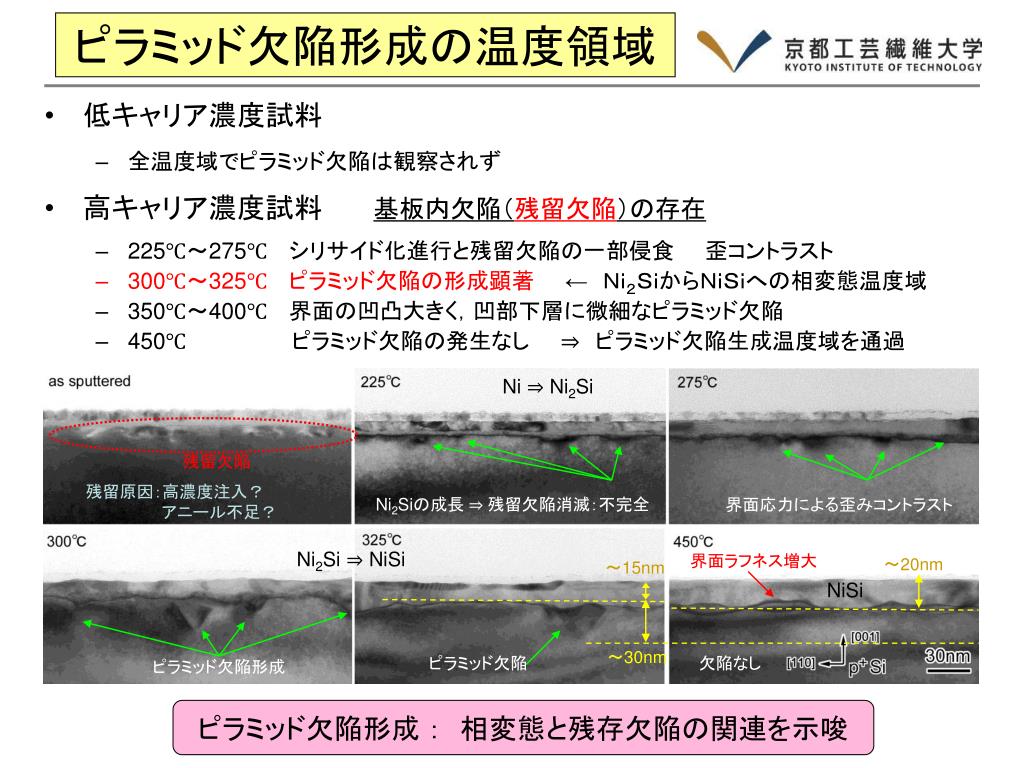

  12. Ni ⇒ Ni2Si 残留欠陥 残留原因：高濃度注入？ アニール不足？ Ni2Siの成長 ⇒ 残留欠陥消滅：不完全 界面応力による歪みコントラスト Ni2Si ⇒ NiSi 界面ラフネス増大 ～20nm ～15nm NiSi ～30nm ピラミッド欠陥 欠陥なし ピラミッド欠陥形成 ピラミッド欠陥形成 ：　相変態と残存欠陥の関連を示唆 ピラミッド欠陥形成の温度領域 • 低キャリア濃度試料 • 全温度域でピラミッド欠陥は観察されず • 高キャリア濃度試料基板内欠陥（残留欠陥）の存在 • 225℃～275℃　 シリサイド化進行と残留欠陥の一部侵食　　歪コントラスト • 300℃～325℃　 ピラミッド欠陥の形成顕著　　←Ｎｉ２ＳｉからＮｉＳｉへの相変態温度域 • 350℃～400℃　 界面の凹凸大きく，凹部下層に微細なピラミッド欠陥 • 450℃　　　　　　　ピラミッド欠陥の発生なし　　⇒　ピラミッド欠陥生成温度域を通過　

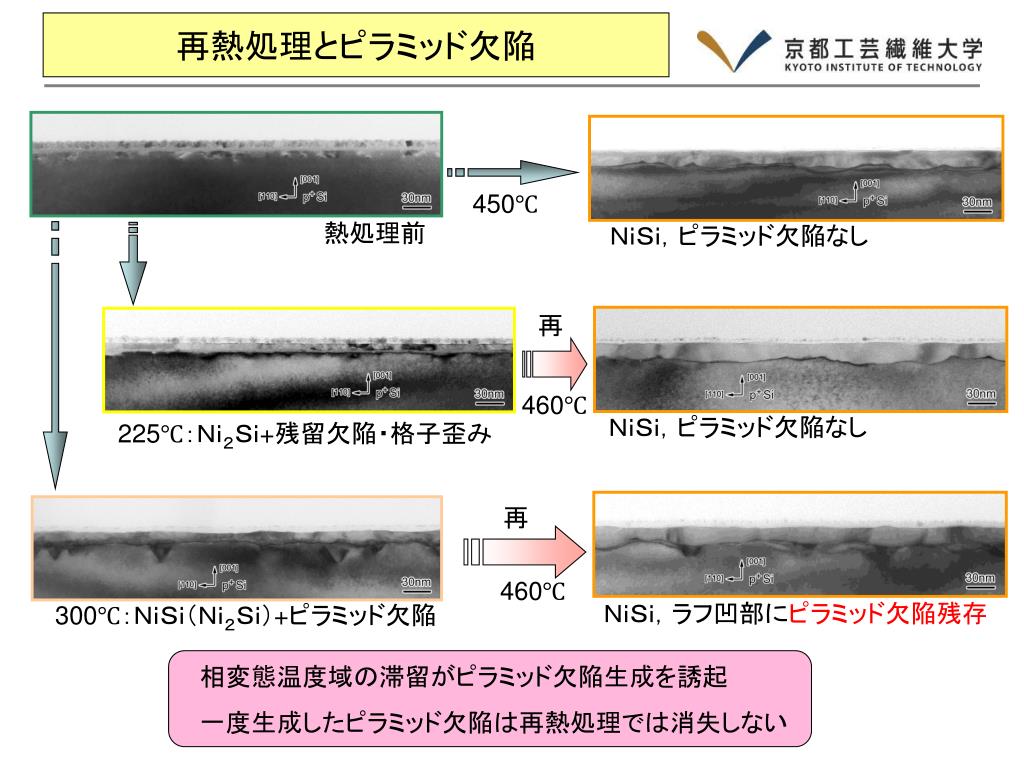

  13. 再熱処理とピラミッド欠陥 450℃ 熱処理前 ＮｉＳｉ，ピラミッド欠陥なし 再 460℃ ＮｉＳｉ，ピラミッド欠陥なし 225℃：Ｎｉ２Ｓｉ+残留欠陥・格子歪み 再 460℃ ＮｉＳｉ，ラフ凹部にピラミッド欠陥残存 300℃：ＮｉＳｉ（Ｎｉ２Ｓｉ）+ピラミッド欠陥 相変態温度域の滞留がピラミッド欠陥生成を誘起 一度生成したピラミッド欠陥は再熱処理では消失しない

  14. ま　と　め • ピラミッド欠陥の構造 ｛１１１｝界面でSiと整合した結晶格子・同一パターン • 貫入シリサイド相（NiSi2　非蛍石型構造）　　 • ピラミッド欠陥の生成 相変態温度（300℃近傍）での滞留 イオン打ち込みの残留欠陥 　　残留欠陥 ⇒ 応力・歪集中 ⇒積層欠陥形成 ⇒ Ｎｉ拡散進行 　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　 ⇒　ピラミッド欠陥形成　 • 再アニール処理 ピラミッド欠陥のアニール除去は困難 　　　　（シリサイド化進行で消失するが界面のラフネス増大） ピラミッド欠陥形成に関与 熱処理温度域の選択・残留欠陥の除去 　　　　　　　　　　　　　　　　　　⇒　ピラミッド欠陥形成を抑制
