Exercício 1:. Uma instalação apresenta um consumo mensal de 15.000 KWH, sendo de 200h o período (mensal) de funcionamento e o FP original é de 0,65. Determinar a carga capacitiva necessária para aumentar o FP para 0,85. Exercício 1:.

ormand
Download Presentation

Exercício 1:

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

  1. Exercício 1: Uma instalação apresenta um consumo mensal de 15.000 KWH, sendo de 200h o período (mensal) de funcionamento e o FP original é de 0,65. Determinar a carga capacitiva necessária para aumentar o FP para 0,85.

  2. Exercício 1: Uma instalação apresenta um consumo mensal de 15.000 KWH, sendo de 200h o período (mensal) de funcionamento e o FP original é de 0,65. Determinar a carga capacitiva necessária para aumentar o FP para 0,85.

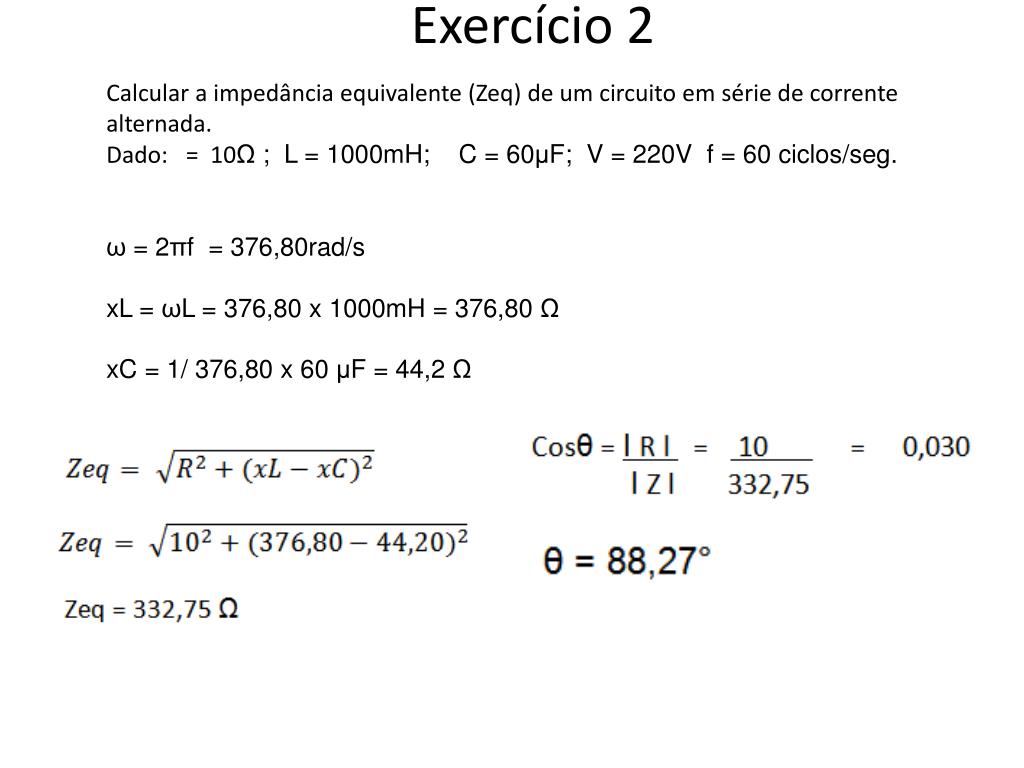

  3. Exercício 2 Calcular a impedância equivalente (Zeq) de um circuito em série de corrente alternada. Dado: = 10Ω ; L = 1000mH; C = 60μF; V = 220V f = 60 ciclos/seg.

  4. Exercício 2 Calcular a impedância equivalente (Zeq) de um circuito em série de corrente alternada. Dado: = 10Ω ; L = 1000mH; C = 60μF; V = 220V f = 60 ciclos/seg. ω = 2πf = 376,80rad/s xL = ωL = 376,80 x 1000mH = 376,80 Ω xC = 1/ 376,80 x 60 μF = 44,2 Ω

  5. Exercício 3 Calcule a corrente e a tensão nos terminais da resistência, da indutância e da capacitância do circuito anterior. Demonstre o valor da tensão V = 220V somando vetorialmente as tensões em cada elemento. Calcule a potência ativa do circuito. Demonstre o diagrama fasorial do circuito.

  6. Exercício 3 Calcule a corrente e a tensão nos terminais da resistência, da indutância e da capacitância do circuito anterior. Demonstre o valor da tensão V = 220V somando vetorialmente as tensões em cada elemento. Calcule a potência ativa do circuito. Demonstre o diagrama fasorial do circuito. Resp.:

  7. Exercício 4 Considerando um circuito paralelo RLC, calcular a potência ativa do circuito, as indutâncias e as capacitâncias. DADOS: V = 440V f = 60 ciclos/s R = 8Ω xL = 10Ω xC = 20Ω

  8. Exercício 4 Considerando um circuito paralelo RLC, calcular a potência ativa do circuito, as indutâncias e as capacitâncias. DADOS: V = 440V f = 60 ciclos/s R = 8Ω xL = 10Ω xC = 20Ω Resp.:

  9. Exercício 5 Dado um circuito RLC em série, calcule a potência ativa, as tensões nos terminais da resistência, da indutância e da capacitância. Verificar o valor da tensão V. R = 8Ω L = 0,5 H C = 50μF V = 220V (eficaz)

  10. Exercício 5 Dado um circuito RLC em série, calcule a potência ativa, as tensões nos terminais da resistência, da indutância e da capacitância. Verificar o valor da tensão V. R = 8Ω L = 0,5 H C = 50μF V = 220V (eficaz) Resp.:

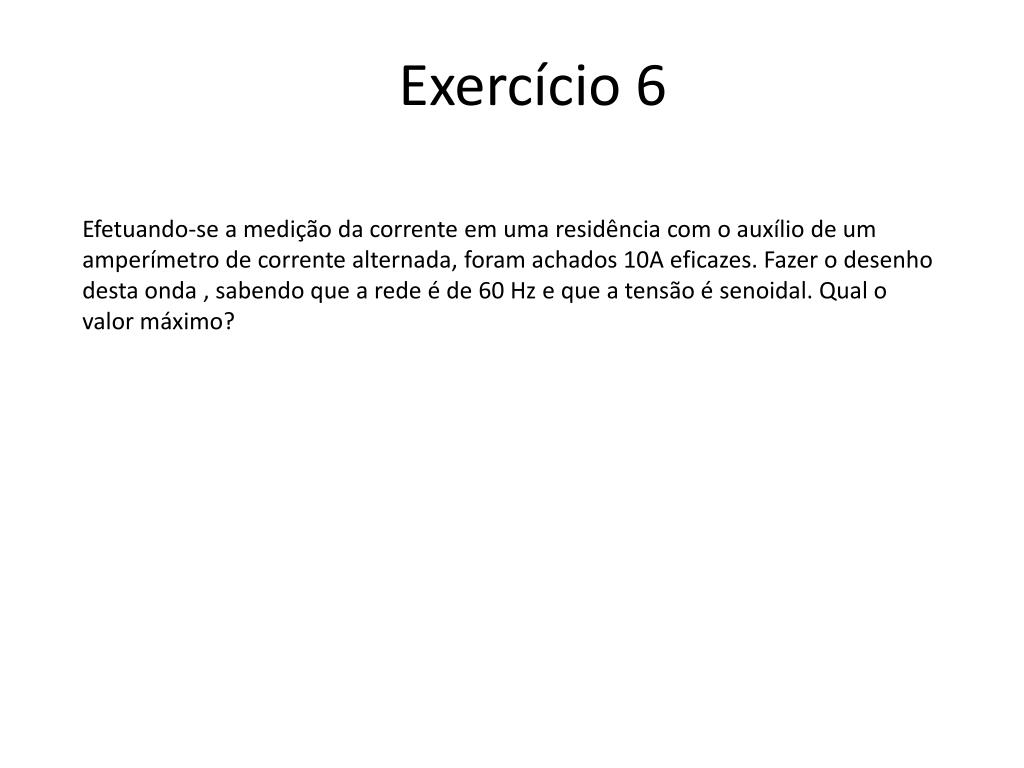

  11. Exercício 6 Efetuando-se a medição da corrente em uma residência com o auxílio de um amperímetro de corrente alternada, foram achados 10A eficazes. Fazer o desenho desta onda , sabendo que a rede é de 60 Hz e que a tensão é senoidal. Qual o valor máximo?

  12. Exercício 6 Efetuando-se a medição da corrente em uma residência com o auxílio de um amperímetro de corrente alternada, foram achados 10A eficazes. Fazer o desenho desta onda , sabendo que a rede é de 60 Hz e que a tensão é senoidal. Qual o valor máximo? Resp.: Imax = 14,14A

  13. Exercício 7 Para uma onda senoidal monofásico i = 100 cos 628t, calcular o rms e a frequência.
