  1. ΑΡΙΣΤΟΤΕΛΕΙΟ ΠΑΝΕΠΙΣΤΗΜΙΟ ΘΕΣΣΑΛΟΝΙΚΗΣ ΤΜΗΜΑ ΠΟΛΙΤΙΚΩΝ ΜΗΧΑΝΙΚΩΝ 1/18 ΕΦΑΡΜΟΓΕΣ ΠΛΗΡΟΦΟΡΙΚΗΣ ΣΕ ΘΕΜΑΤΑ ΠΟΛΙΤΙΚΟΥ ΜΗΧΑΝΙΚΟΥ Εφαρμογές λογιστικών φύλλων στη Στατική: Γεωμετρικά μεγέθη πολυγωνικά περικλειώμενων διατομών Δ. Ταλασλίδης, Καθηγητής Α. Σέξτος, Επίκ. Καθηγητής Η. Μπουγαϊδης, πολ. μηχ., MSc

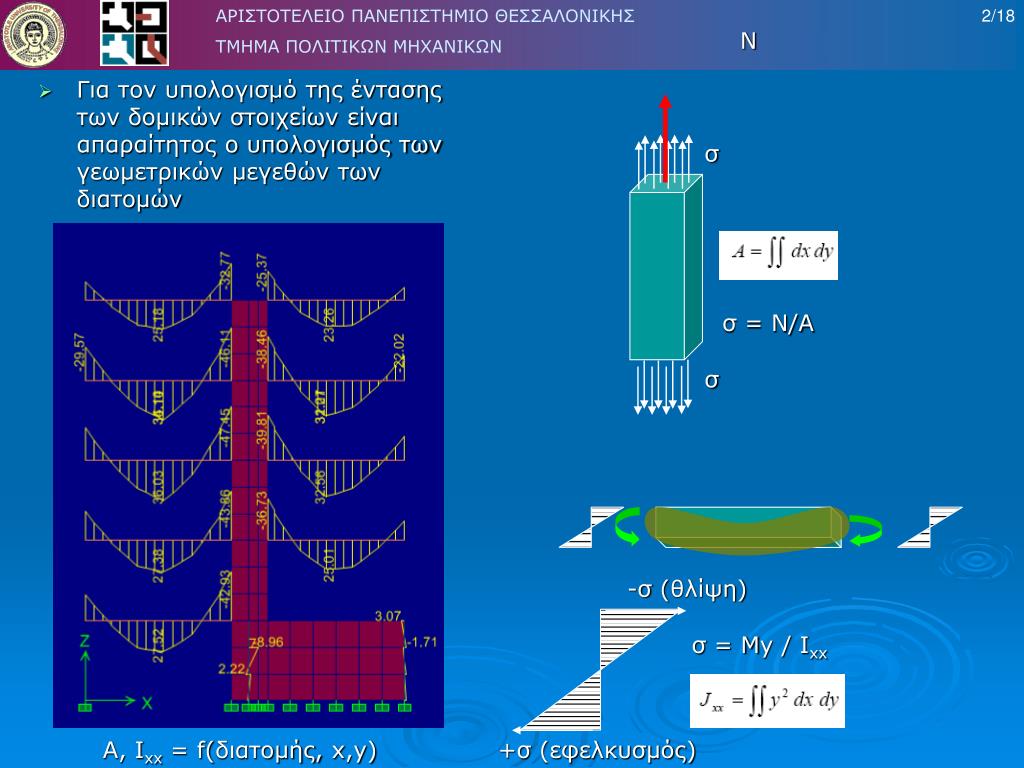

  2. ΑΡΙΣΤΟΤΕΛΕΙΟ ΠΑΝΕΠΙΣΤΗΜΙΟ ΘΕΣΣΑΛΟΝΙΚΗΣ ΤΜΗΜΑ ΠΟΛΙΤΙΚΩΝ ΜΗΧΑΝΙΚΩΝ 2/18 Ν • Για τον υπολογισμό της έντασης των δομικών στοιχείων είναι απαραίτητος ο υπολογισμός των γεωμετρικών μεγεθών των διατομών σ σ = Ν/Α σ -σ (θλίψη) σ = Μy / Ixx Α, Ιxx = f(διατομής, x,y) +σ (εφελκυσμός)

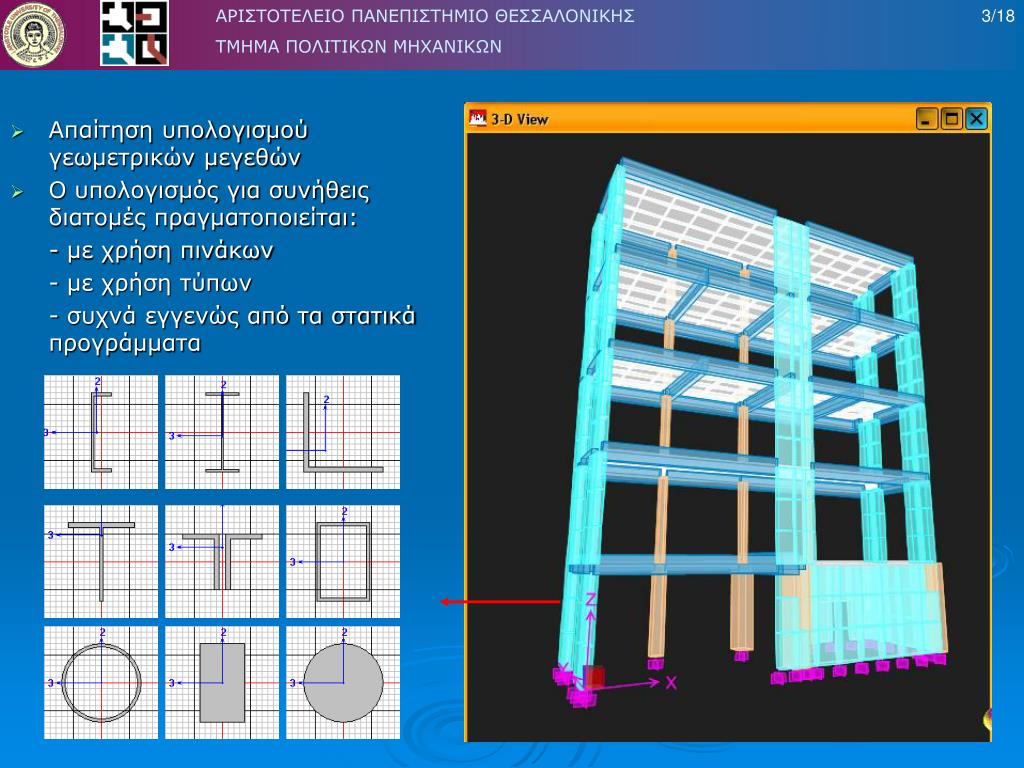

  3. ΑΡΙΣΤΟΤΕΛΕΙΟ ΠΑΝΕΠΙΣΤΗΜΙΟ ΘΕΣΣΑΛΟΝΙΚΗΣ ΤΜΗΜΑ ΠΟΛΙΤΙΚΩΝ ΜΗΧΑΝΙΚΩΝ 3/18 • Απαίτηση υπολογισμού γεωμετρικών μεγεθών • Ο υπολογισμός για συνήθεις διατομές πραγματοποιείται: - με χρήση πινάκων - με χρήση τύπων - συχνά εγγενώς από τα στατικά προγράμματα

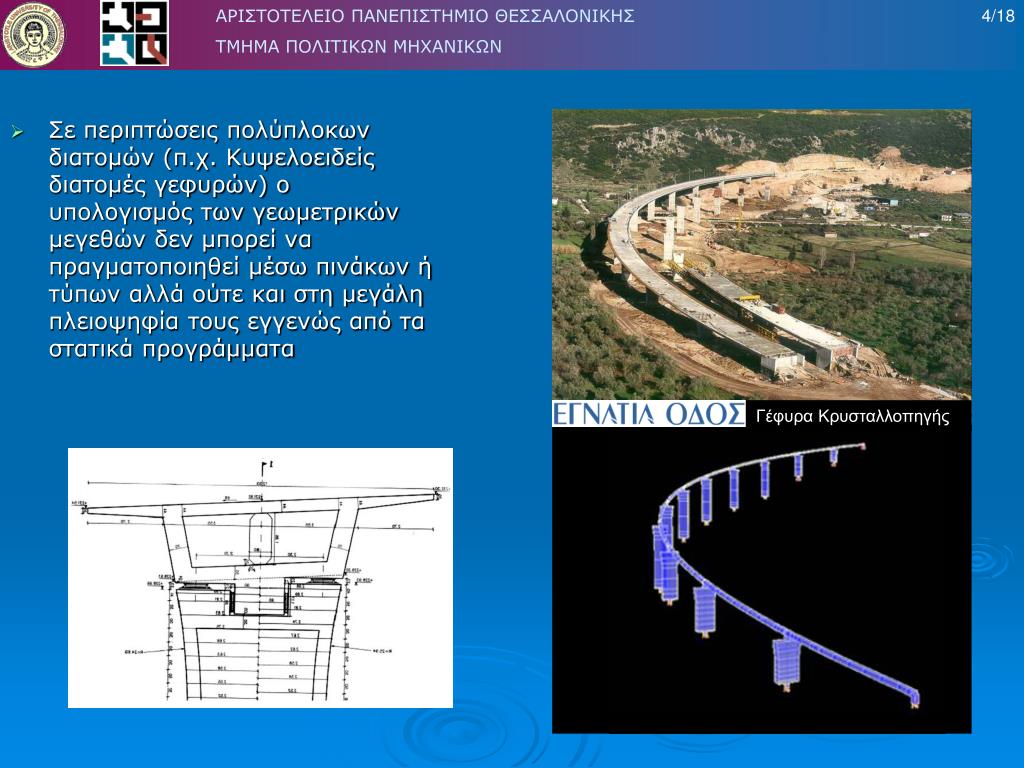

  4. ΑΡΙΣΤΟΤΕΛΕΙΟ ΠΑΝΕΠΙΣΤΗΜΙΟ ΘΕΣΣΑΛΟΝΙΚΗΣ ΤΜΗΜΑ ΠΟΛΙΤΙΚΩΝ ΜΗΧΑΝΙΚΩΝ 4/18 • Σε περιπτώσεις πολύπλοκων διατομών (π.χ. Κυψελοειδείς διατομές γεφυρών) ο υπολογισμός των γεωμετρικών μεγεθών δεν μπορεί να πραγματοποιηθεί μέσω πινάκων ή τύπων αλλά ούτε και στη μεγάλη πλειοψηφία τους εγγενώς από τα στατικά προγράμματα Γέφυρα Κρυσταλλοπηγής

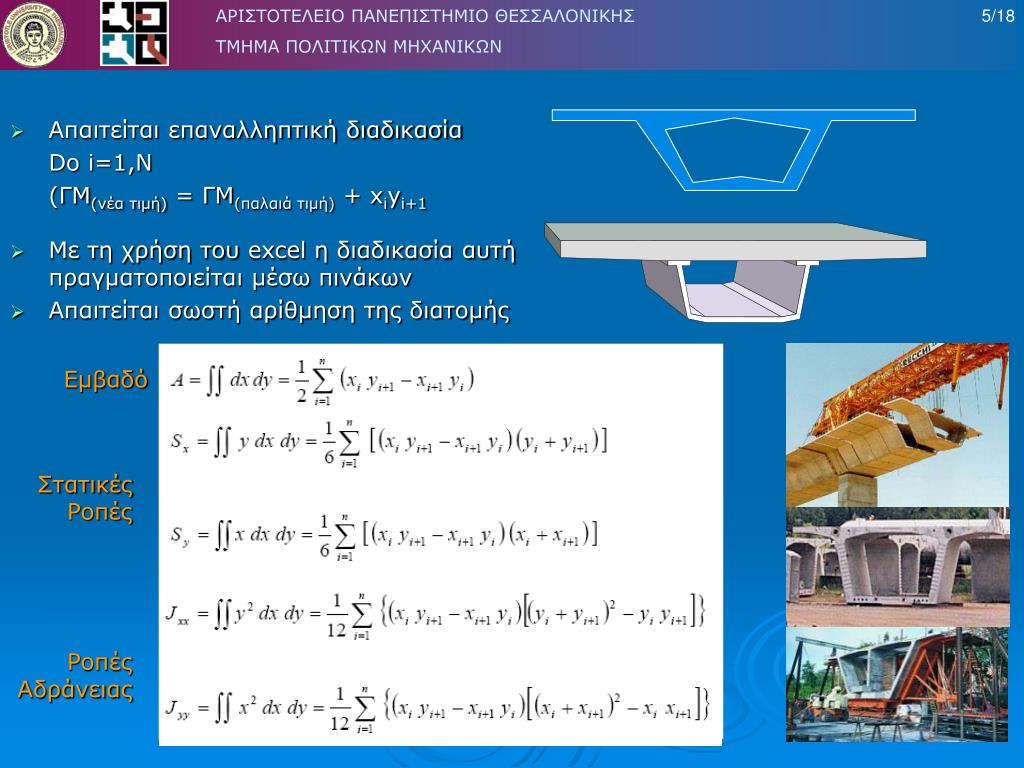

  5. ΑΡΙΣΤΟΤΕΛΕΙΟ ΠΑΝΕΠΙΣΤΗΜΙΟ ΘΕΣΣΑΛΟΝΙΚΗΣ ΤΜΗΜΑ ΠΟΛΙΤΙΚΩΝ ΜΗΧΑΝΙΚΩΝ 5/18 • Απαιτείται επαναλληπτική διαδικασία Do i=1,N (ΓΜ(νέα τιμή) = ΓΜ(παλαιά τιμή) + xiyi+1 • Με τη χρήση του excel η διαδικασία αυτή πραγματοποιείται μέσω πινάκων • Απαιτείται σωστή αρίθμηση της διατομής Εμβαδό Στατικές Ροπές Ροπές Αδράνειας

  6. ΑΡΙΣΤΟΤΕΛΕΙΟ ΠΑΝΕΠΙΣΤΗΜΙΟ ΘΕΣΣΑΛΟΝΙΚΗΣ ΤΜΗΜΑ ΠΟΛΙΤΙΚΩΝ ΜΗΧΑΝΙΚΩΝ 6/18 Αρίθμηση Κόμβων • Εξωτερική αρίθμηση (ανάστροφα της φοράς των δεικτών του ρολογιού) • Νοητή τομή • Εσωτερική αρίθμηση (σύμφωνα με τη φορά των δεικτών του ρολογιού) • Διπλή αρίθμηση + +

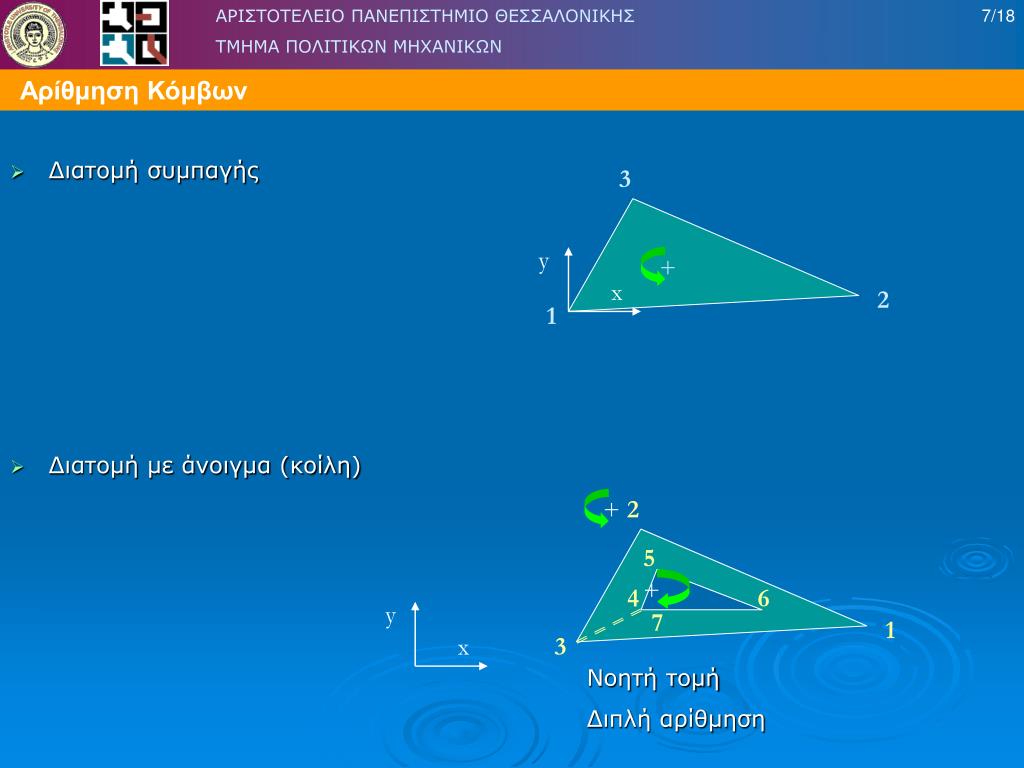

  7. ΑΡΙΣΤΟΤΕΛΕΙΟ ΠΑΝΕΠΙΣΤΗΜΙΟ ΘΕΣΣΑΛΟΝΙΚΗΣ ΤΜΗΜΑ ΠΟΛΙΤΙΚΩΝ ΜΗΧΑΝΙΚΩΝ 7/18 y y + x x + Αρίθμηση Κόμβων • Διατομή συμπαγής • Διατομή με άνοιγμα (κοίλη) 3 2 1 2 + 5 4 6 7 1 3 Νοητή τομή Διπλή αρίθμηση

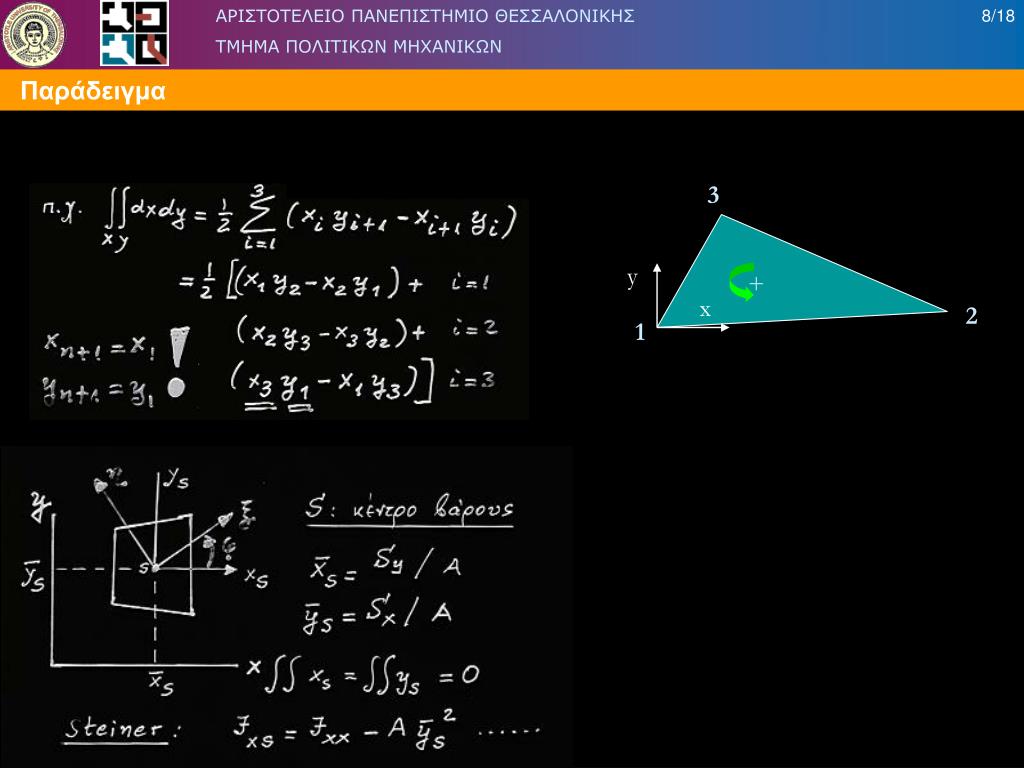

  8. ΑΡΙΣΤΟΤΕΛΕΙΟ ΠΑΝΕΠΙΣΤΗΜΙΟ ΘΕΣΣΑΛΟΝΙΚΗΣ ΤΜΗΜΑ ΠΟΛΙΤΙΚΩΝ ΜΗΧΑΝΙΚΩΝ 8/18 y + x Παράδειγμα 3 2 1

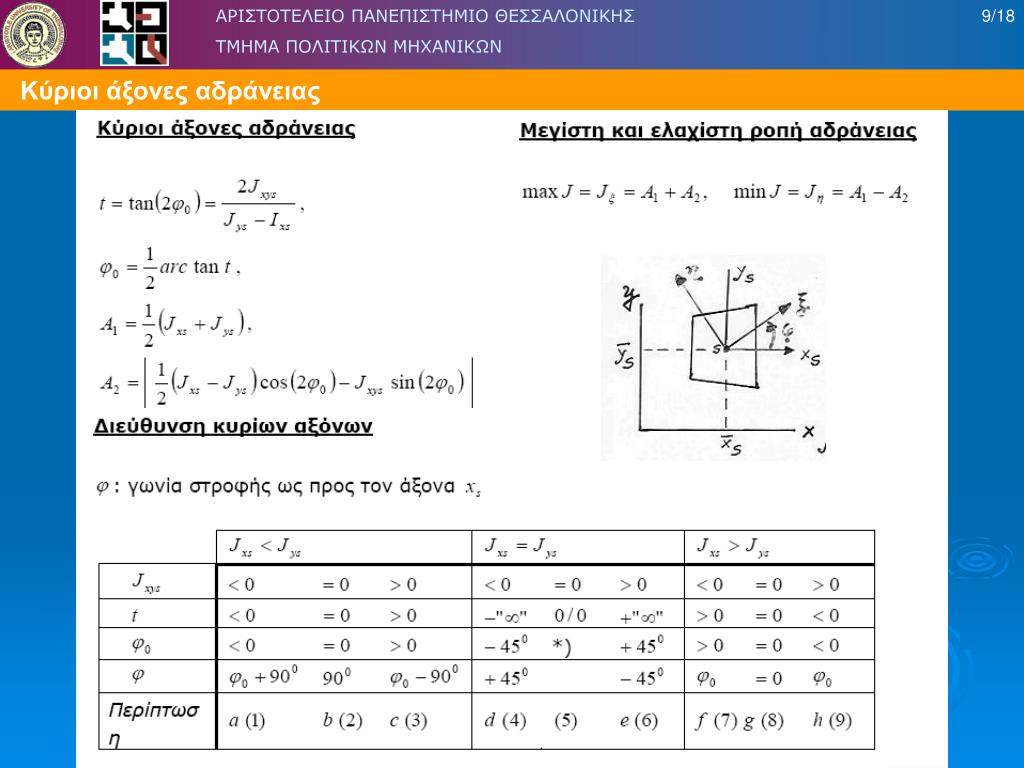

  9. ΑΡΙΣΤΟΤΕΛΕΙΟ ΠΑΝΕΠΙΣΤΗΜΙΟ ΘΕΣΣΑΛΟΝΙΚΗΣ ΤΜΗΜΑ ΠΟΛΙΤΙΚΩΝ ΜΗΧΑΝΙΚΩΝ 9/18 Κύριοι άξονες αδράνειας

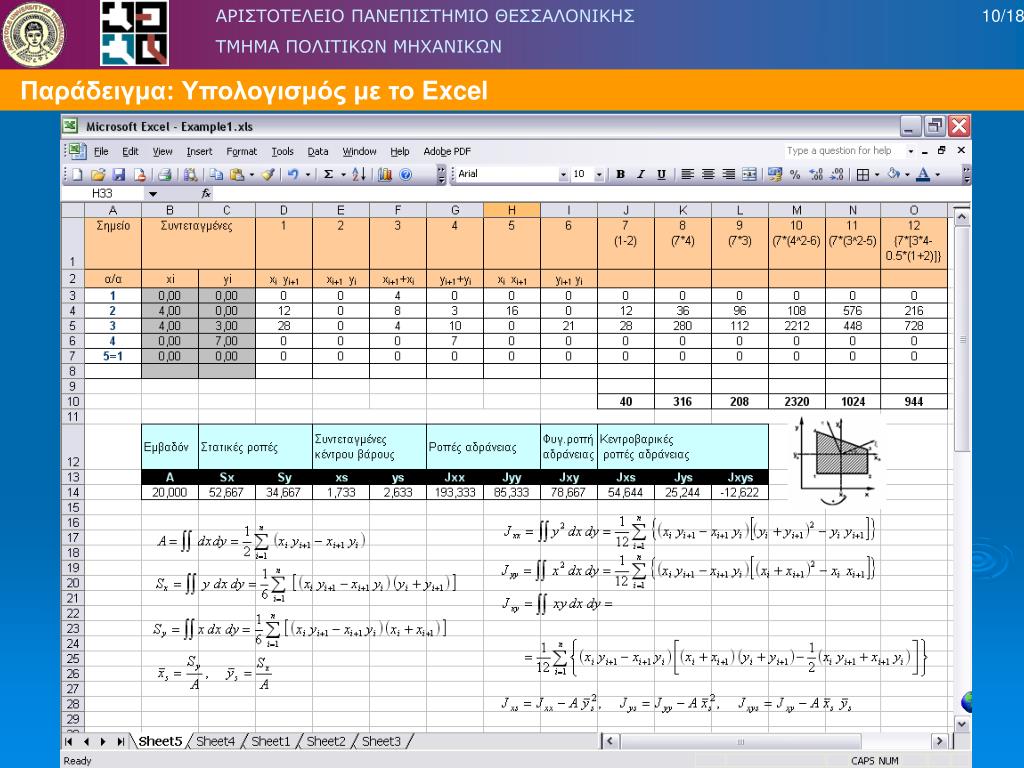

  10. ΑΡΙΣΤΟΤΕΛΕΙΟ ΠΑΝΕΠΙΣΤΗΜΙΟ ΘΕΣΣΑΛΟΝΙΚΗΣ ΤΜΗΜΑ ΠΟΛΙΤΙΚΩΝ ΜΗΧΑΝΙΚΩΝ 10/18 Παράδειγμα: Υπολογισμός με το Excel

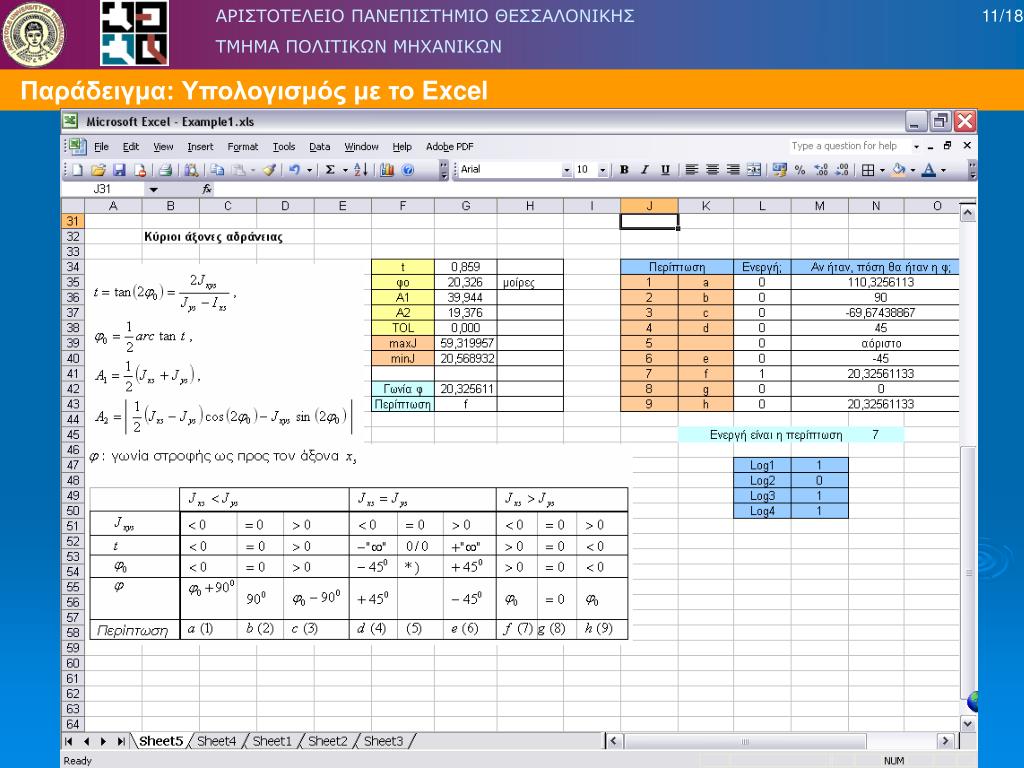

  11. ΑΡΙΣΤΟΤΕΛΕΙΟ ΠΑΝΕΠΙΣΤΗΜΙΟ ΘΕΣΣΑΛΟΝΙΚΗΣ ΤΜΗΜΑ ΠΟΛΙΤΙΚΩΝ ΜΗΧΑΝΙΚΩΝ 11/18 Παράδειγμα: Υπολογισμός με το Excel
