Presentation Transcript
slide1

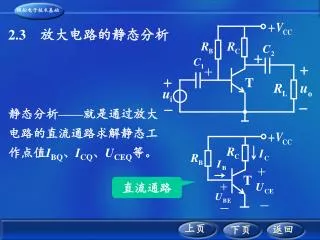

2.3 放大电路的静态分析

静态分析——就是通过放大电路的直流通路求解静态工作点值IBQ、ICQ、UCEQ等。

直流通路

slide2

图解法

估算法

求解静态工作点的常用方法

2.3.1 图解法在放大电路静态分析中的应用

1.输入回路

列写输入回路方程

VCC=iBRB+uBE

slide3

VCC=iBRB+uBE

方程

iB

K

P

O

uBE

直流负载线

在iB — uBE坐标系中表示是一条直线

称为输入回路的直流负载线

三极管输入特性曲线

直流负载线与晶体管输入特性曲线的交点,即为放大电路的输入静态工作点Qi。

slide4

iC

M

uCE

N

O

2.输出回路

输出回路方程

VCC=iCRC+uCE

在iC — uCE坐标系中也是一条直线,

称为输出回路的直流负载线。

直流负载线

直流负载线与晶体管输出特性曲线的交点,即为放大电路的输入静态工作点Qo。

输出特性曲线

slide5

2.3.2 估算法在放大电路静态分析中的应用

由输入回路方程

VCC=iBRB+uBE

式中,|UBEQ |凡硅管可取为0.7 V、锗管0.3 V。

UCEQ=VCC-ICQRC

slide6

思 考 题

图解法和估算法是晶体管放大电路静态分析常用的的两种分析方法,它们各有哪些优缺点?
