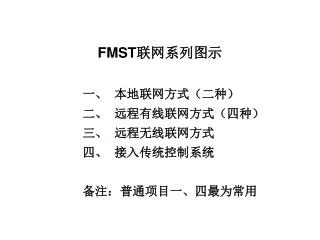

  1. FMST联网系列图示 一、 本地联网方式（二种） 二、 远程有线联网方式（四种） 三、 远程无线联网方式 四、 接入传统控制系统 备注：普通项目一、四最为常用

  2. 本地联网方式（一） FMST-SM101 FMST-MIN FMST-MIN FMST-BM101 FMST-MIN PC-Link-II FMST-M2 编程模块(可选) FMST-M1 显示模块 本类方式常用于设备数量较少、不使用软件进行监控，而又想在消防值班中心显示报警信息并进行简单操作。 消防值班室

  3. 本地联网方式（二） FMST-SM101 FMST-MIN FMST-MIN FMST-MIN FMST-BM101 FMST-MIN TCP/IP协议 用网线(RJ45)连接电脑 （一般线长不超过100米） PC-Link-II FMST-ADL 消防值班室 本类方式常用于同一个建筑物（机房楼等），在各层安装探测器，在消防值班室进行集中监控管理。

  4. 远程有线联网方式（一） FMST-SM101 FMST-MIN FMST-MIN FMST-MIN FMST-BM101 FMST-MIN TCP/IP PC-Link-II FMST-ADL 消防值班室 本类方式常用于消防值班室距现场安装设备距离较远情况。

  5. 远程有线联网方式（二） FMST-SM101 FMST-MIN FMST-MIN FMST-MIN FMST-BM101 FMST-MIN 本类方式常用于在一处同时监控多处报警情况。例如在市局同时监控多个县局报警情况。 或者应用在两个或以上机房楼，并在一处监控室统一监控。 TCP/IP 消防值班室

  6. 远程有线联网方式（三） 机房、基站 TCP/IP 本类方式常用于在一处同时监控多处（安装单台设备）报警情况。例如在县局监控下属所有小型机房、基站报警情况。 消防值班室

  7. 远程有线联网方式（四） FMST-SM101 FMST-MIN FMST-BM101 …… …… …… FMST-ADL 时隙控制器 2 M 传输通道 多路时隙分配器 本类方式常用于在一处同时监控多处（安装单台设备）报警情况。例如在县局监控下属所有小型机房、基站报警情况。与前者所用信息传输方式不同。 FMST-BM101

  8. 远程无线联网方式 FMST-SM101 FMST-MIN FMST-MIN FMST-MIN FMST-BM101 FMST-MIN GSM或 其他无线模式 PC-Link-II FMST-ADLW 消防值班室 本类方式常用于在一处同时监控多处报警情况。例如在市局同时监控多个县局报警情况。

  9. 接入传统控制系统 输入 模块 x 3 FMST-MIN 输入 模块 x 3 FMST-SM101 输入 模块 x 3 FMST-BM101 消防二总线 注：通常采用三个输入模块，分别连接FMST探测报警器的预警、火警1、故障继电器。
