  1. Tratamiento de aire en los quirófanos Diferentes normas de aplicación

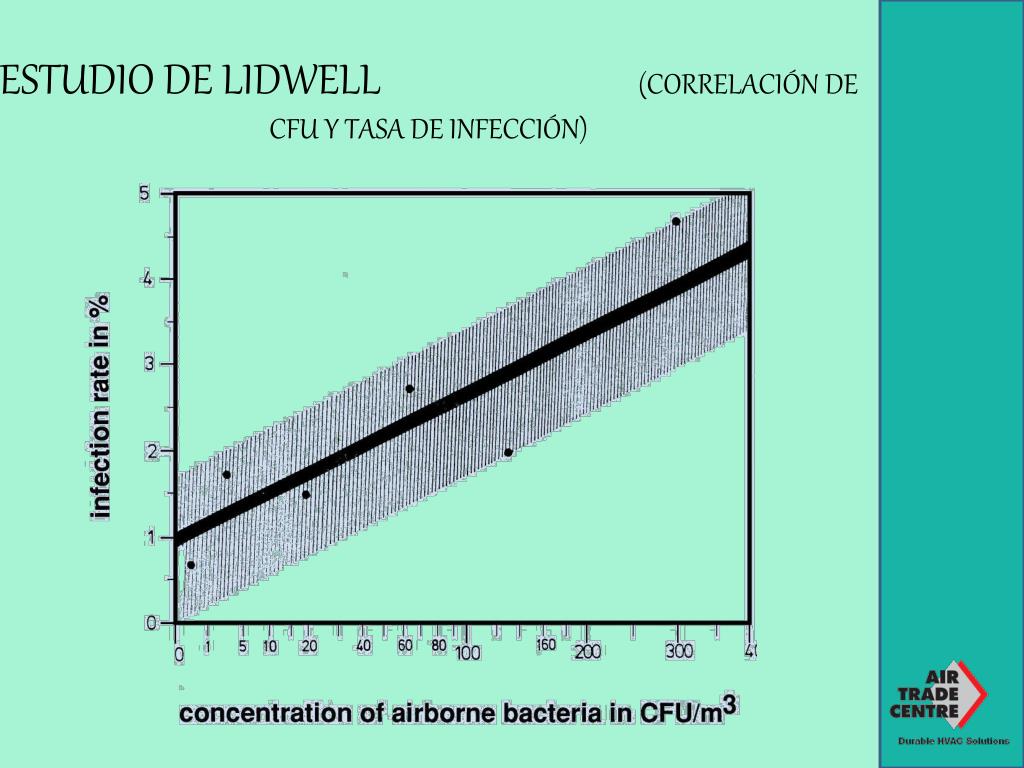

  2. ESTUDIO DE LIDWELL (CORRELACIÓN DE CFU Y TASA DE INFECCIÓN)

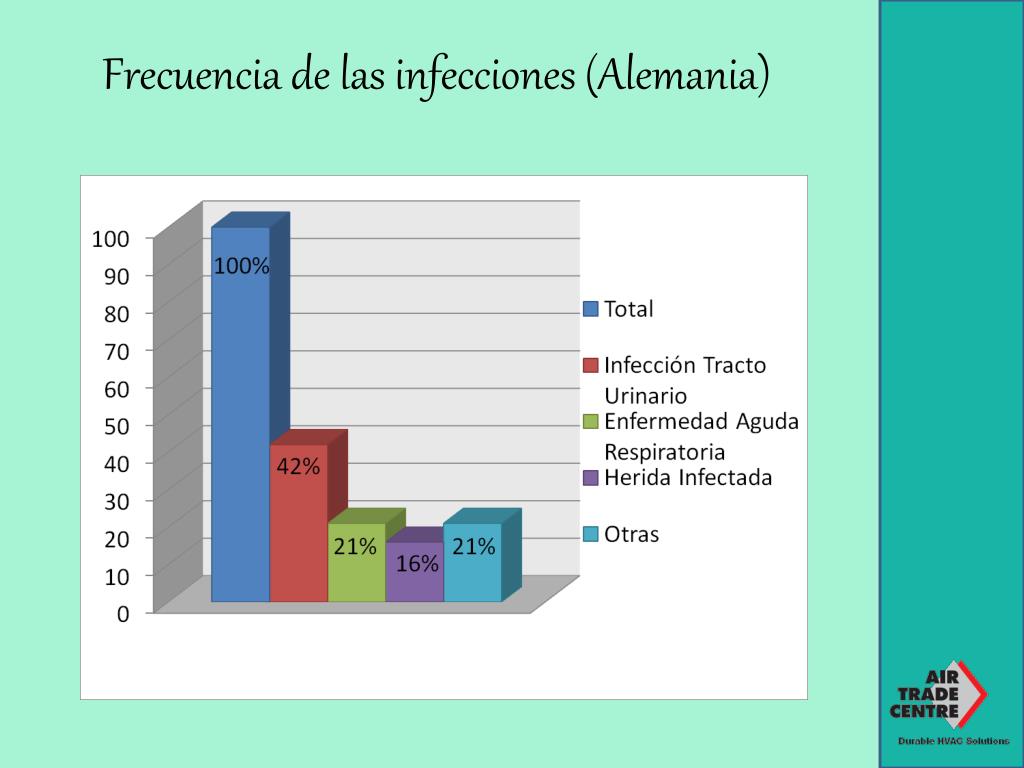

  3. Frecuencia de las infecciones (Alemania)

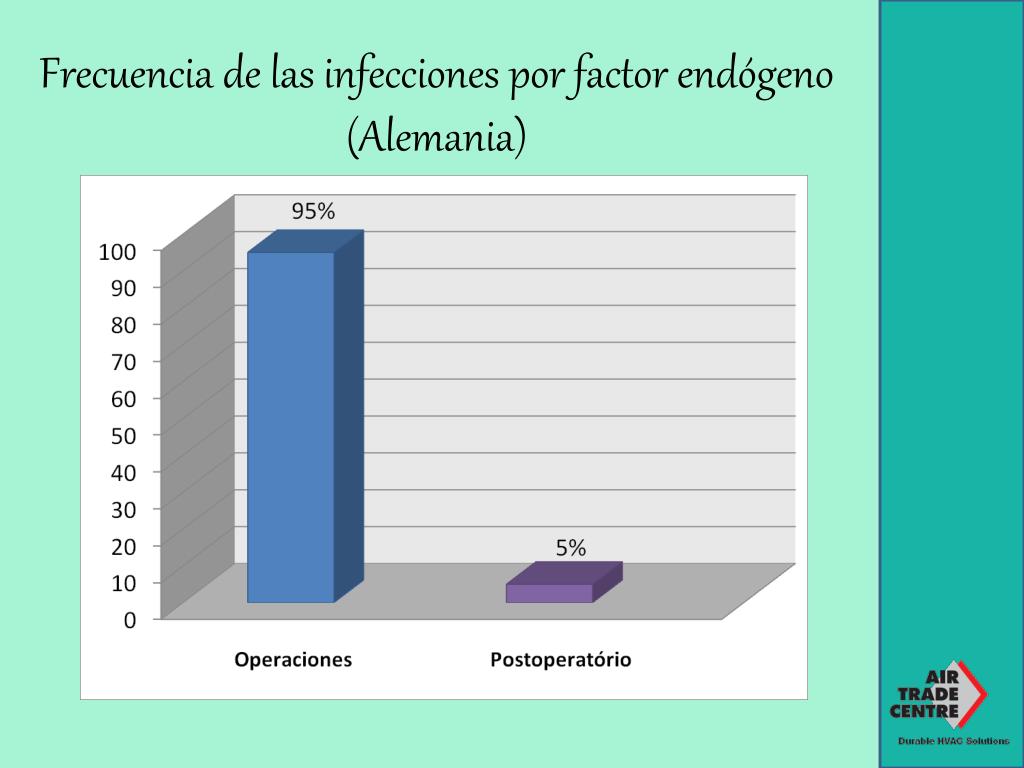

  4. Frecuencia de las infecciones por factor endógeno (Alemania)

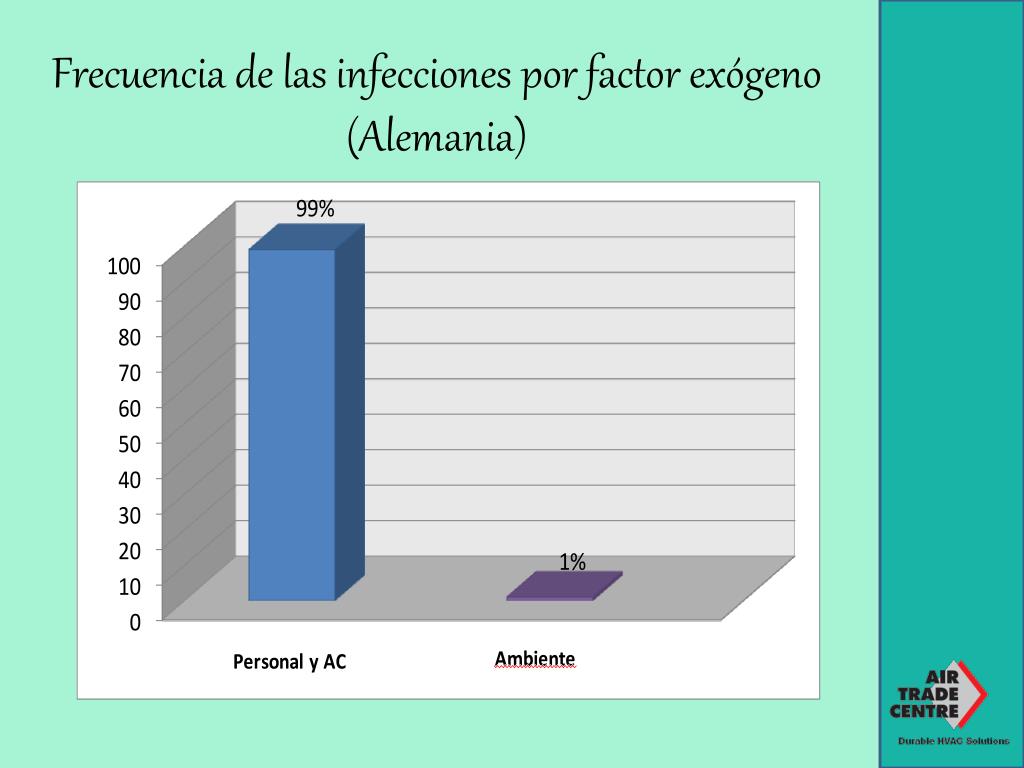

  5. Frecuencia de las infecciones por factor exógeno (Alemania)

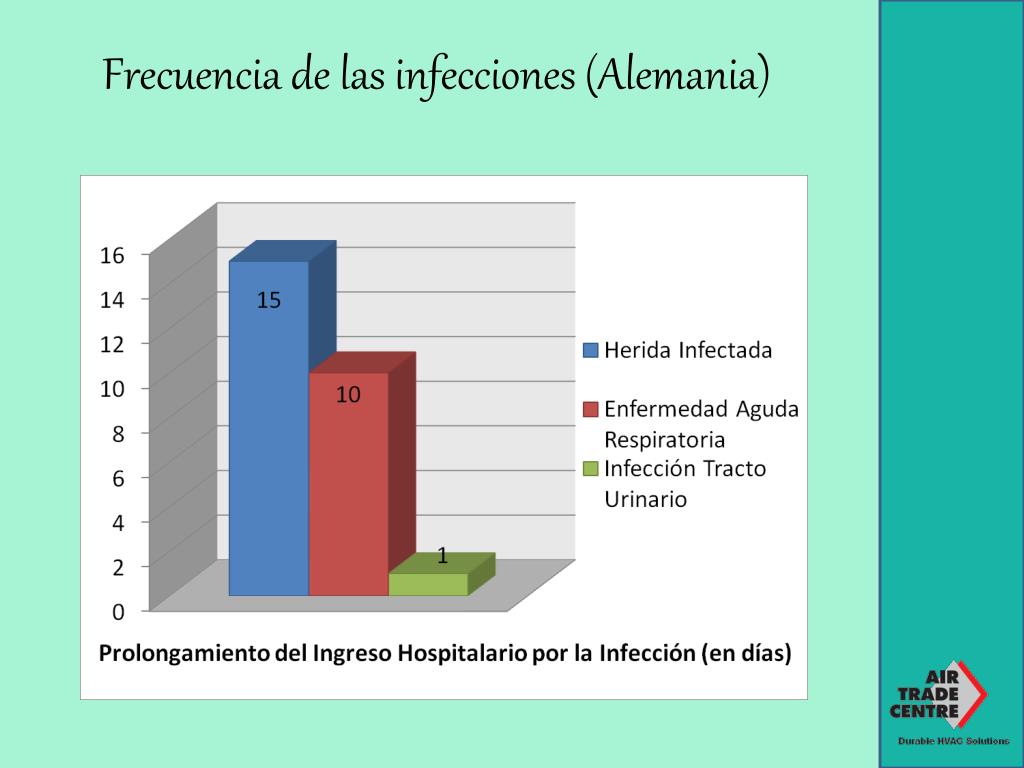

  6. Frecuencia de las infecciones (Alemania)

  7. Frecuencia de las infecciones (Alemania)

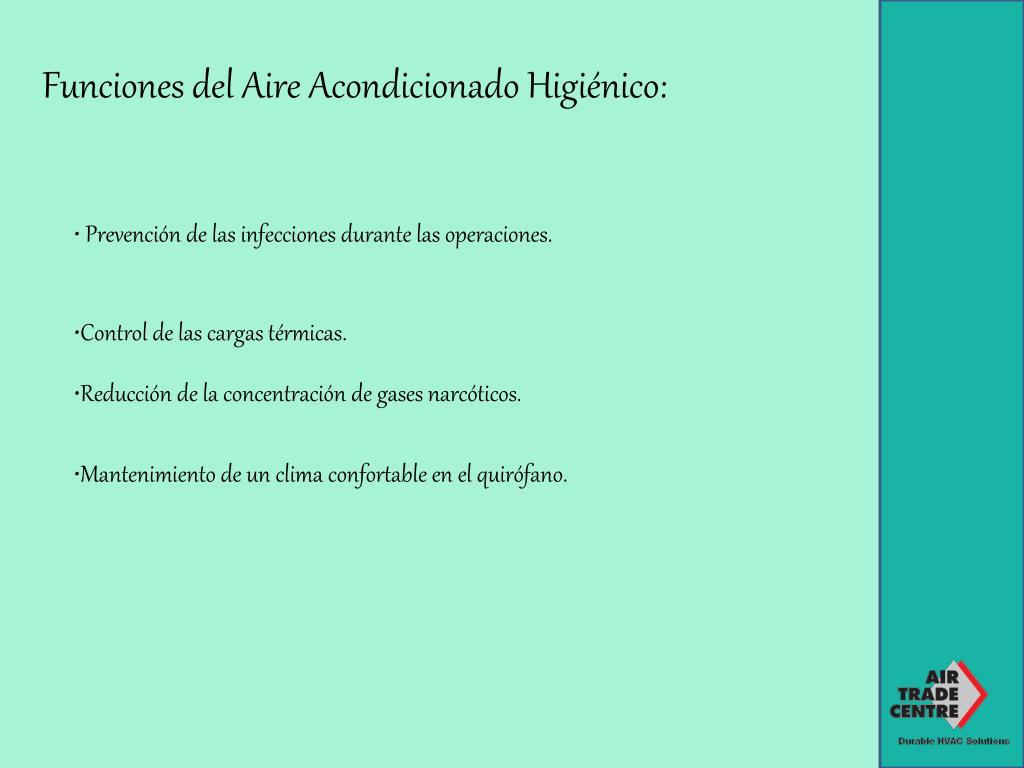

  8. Funciones del Aire Acondicionado Higiénico: • Prevención de las infecciones durante las operaciones. •Control de las cargas térmicas. •Reducción de la concentración de gases narcóticos. •Mantenimiento de un clima confortable en el quirófano.

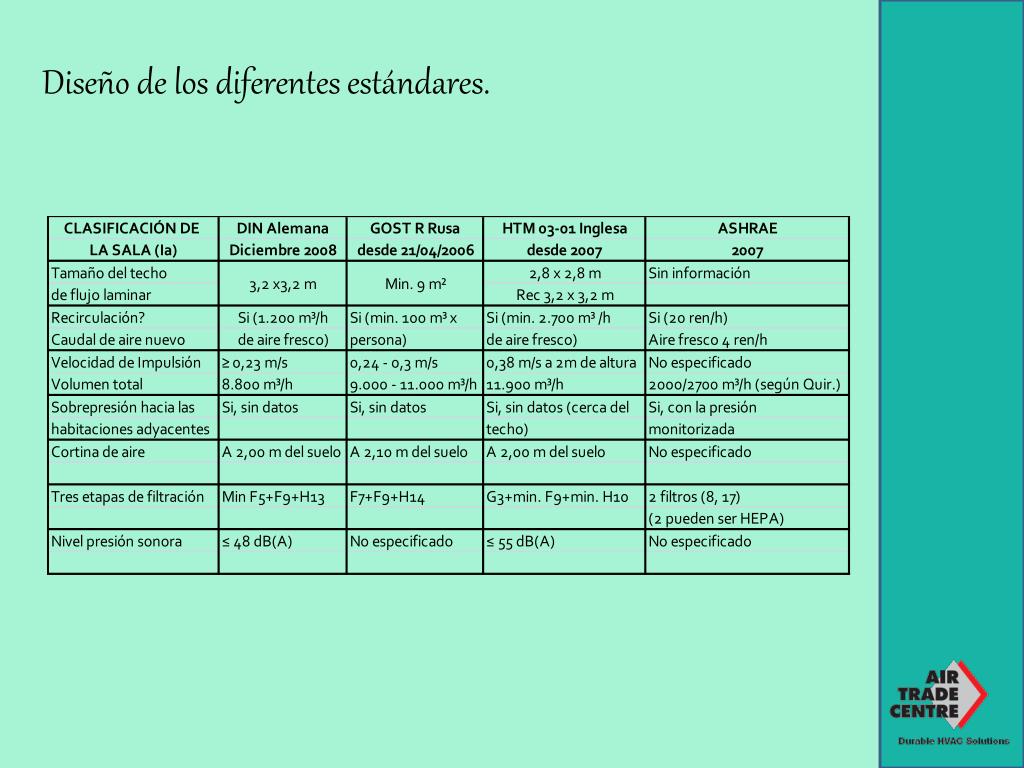

  9. Diseño de los diferentes estándares.

  10. Criterios generales de diseño para quirófanos clase Ia. • Quirófano Clase Ia son para cirugía de alta tecnología como Ortopedia, Cardiología, Neurocirugía, Trasplantes ... • Tamaño mínimo del Quirófano 45 m² • Altura libre hasta forjado 3.5 m • Tamaño mínimo del Techo de flujo Laminar 3.2x3.2 m • Cortinas o cristales perimetrales bajan hasta 2.1 m • Temperatura 19-26 °C • Humedad 35-60 % • Nivel de ruido en el quirófano 48 dB(A) • Aire de extracción evacuado homogéneamente de la sala. • Volumen de aire definido por la velocidad de impulsión. • Velocidad 0,24 m/s = 8.800 m³/h • 3 etapas de filtración en la impulsión. • Filtros terminales HEPA. • Flujo laminar.

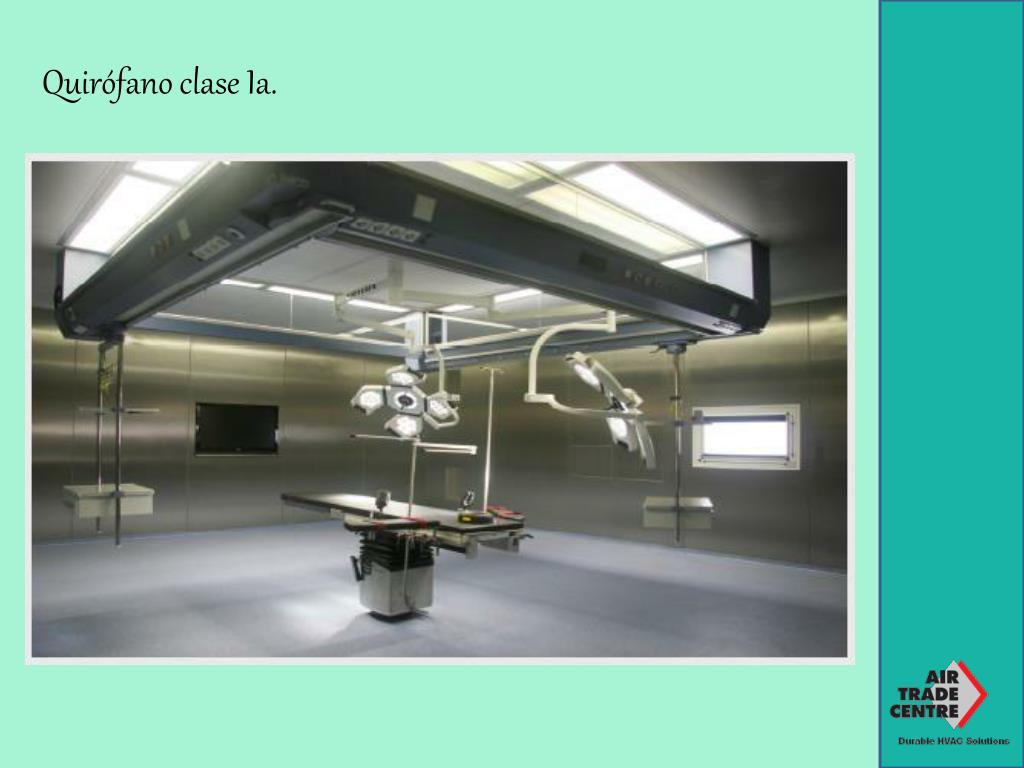

  11. Quirófano clase Ia.

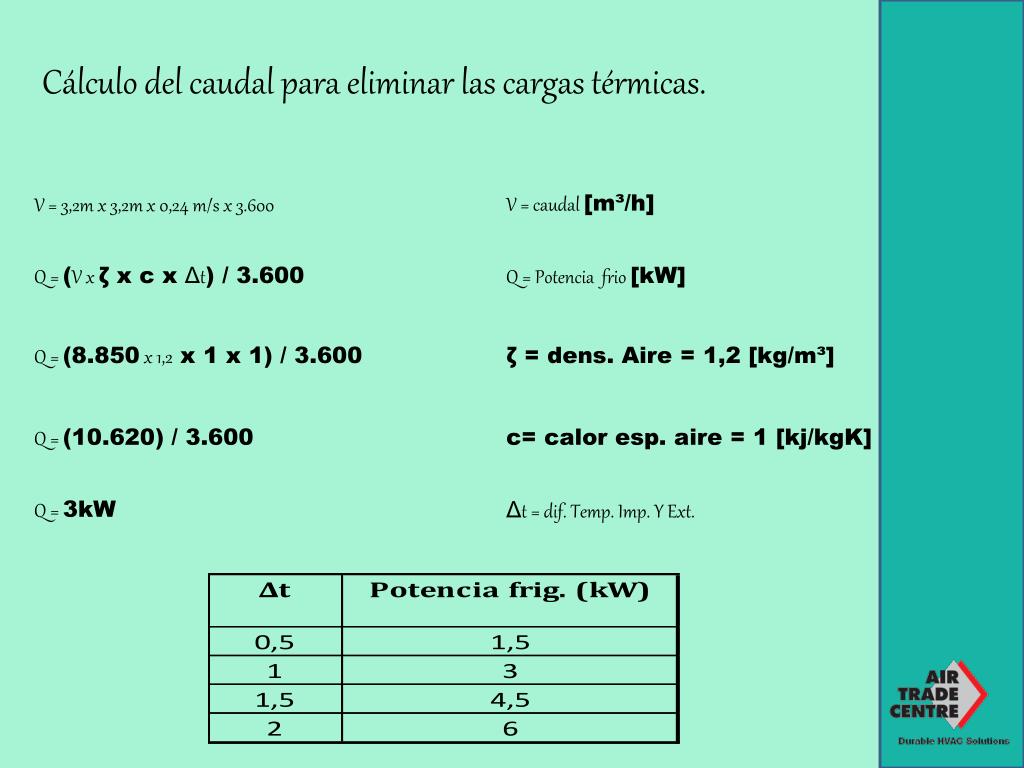

  12. Cálculo del caudal para eliminar las cargas térmicas. V = 3,2m x 3,2m x 0,24 m/s x 3.600 V = caudal [m³/h] Q = (V x ζ x c x Δt) / 3.600 Q = Potencia frio [kW] Q = (8.850 x 1,2 x 1 x 1) / 3.600 ζ = dens. Aire = 1,2 [kg/m³] Q = (10.620) / 3.600 c= calor esp. aire = 1 [kj/kgK] Q = 3kW Δt = dif. Temp. Imp. Y Ext.

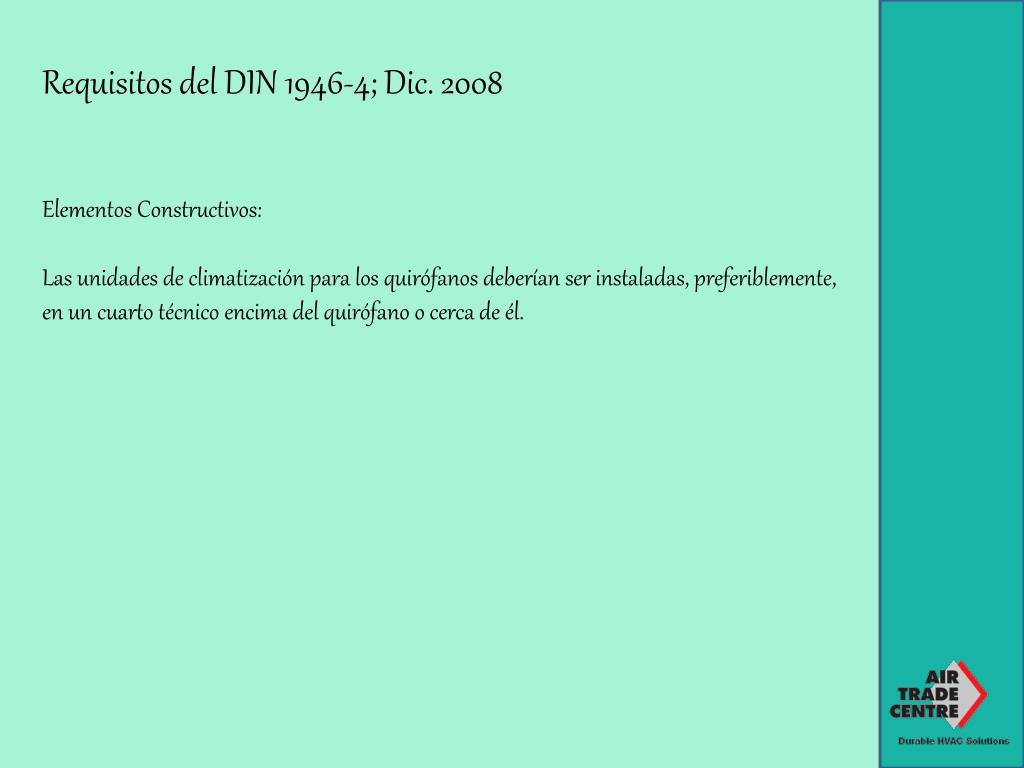

  13. Requisitos del DIN 1946-4; Dic. 2008 Elementos Constructivos: Las unidades de climatización para los quirófanos deberían ser instaladas, preferiblemente, en un cuarto técnico encima del quirófano o cerca de él.

  14. Requisitos del DIN 1946-4; Dic. 2008 VENTAJAS: Mantenimiento y revisiones realizadas fuera del quirófano. Mejor control del ruido. Mejores posibilidades de mezcla del aire nuevo ydel renovado. INCONVENIENTES: Espacio necesario para la red de conductos. Necesidad de una sala técnica grande.

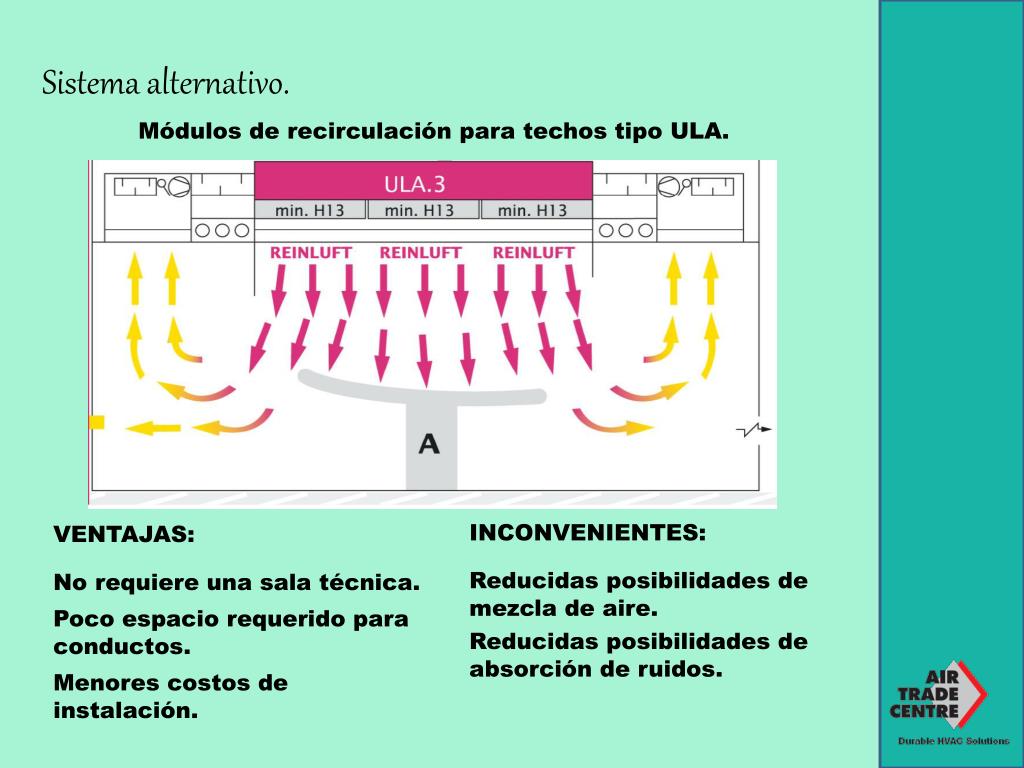

  15. Sistema alternativo. Módulos de recirculación para techos tipo ULA. INCONVENIENTES: VENTAJAS: Reducidas posibilidades de mezcla de aire. No requiere una sala técnica. Poco espacio requerido para conductos. Reducidas posibilidades de absorción de ruidos. Menores costos de instalación.

  16. Sistema alternativo. Módulos de recirculación mural.

  17. Sistema alternativo. Módulos de recirculación mural. Posibilidades de instalación: •Dentro del Quirófano. •Fuera del Quirófano. •Integrado en la pared.

  18. Sistema alternativo. Ventajas con un ejemplo: •Acceso al mantenimiento por la sala anexa. •Total integración con la pared.

  19. Criterios generales de diseño para quirófanos clase Ib. • Quirófano Clase Ib son para cirugía convencional y de urgencias. • Tamaño mínimo del Quirófano 45 m² • Altura libre hasta forjado 3.5 m • Temperatura 19-26 °C • Humedad 35-60 % • Nivel de ruido en el quirófano 48 dB(A) • Aire de extracción evacuado homogéneamente de la sala. • Volumen de aire definido por la velocidad de impulsión. • Velocidad 0,24 m/s = 8.800 m³/h • 3 etapas de filtración en la impulsión. • Filtros terminales HEPA. • Flujo turburolento o por desplazamiento en sobrepresión.

  20. Quirófano clase Ib.

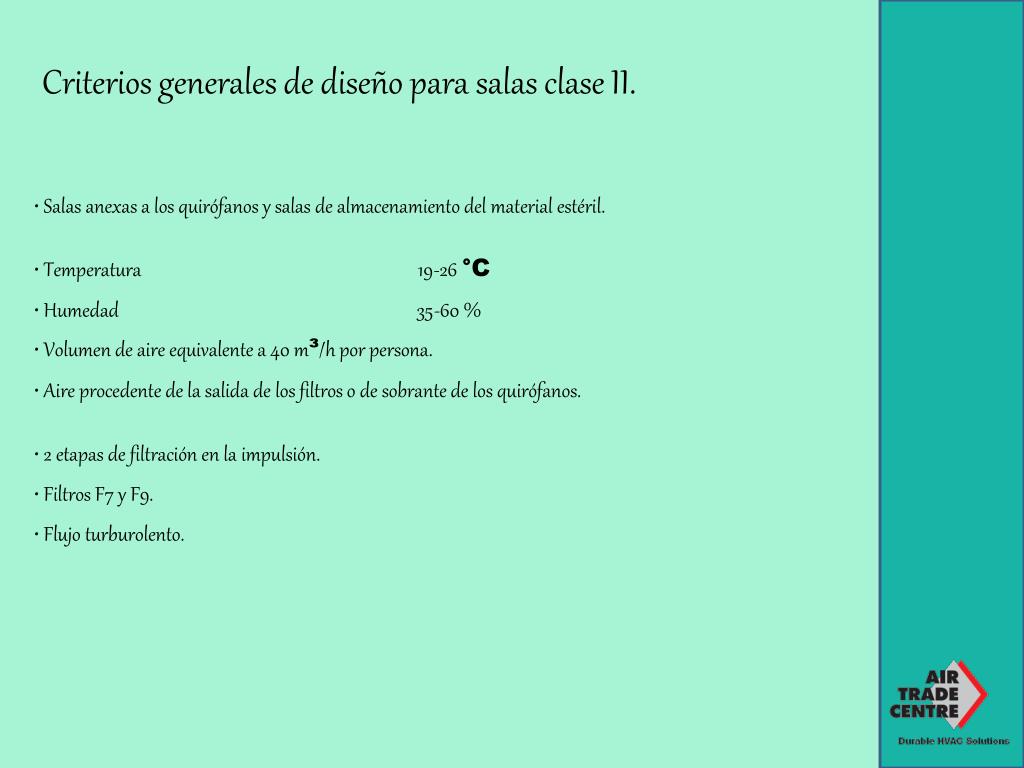

  21. Criterios generales de diseño para salas clase II. • Salas anexas a los quirófanos y salas de almacenamiento del material estéril. • Temperatura 19-26 °C • Humedad 35-60 % • Volumen de aire equivalente a 40 m³/h por persona. • Aire procedente de la salida de los filtros o de sobrante de los quirófanos. • 2 etapas de filtración en la impulsión. • Filtros F7 y F9. • Flujo turburolento.

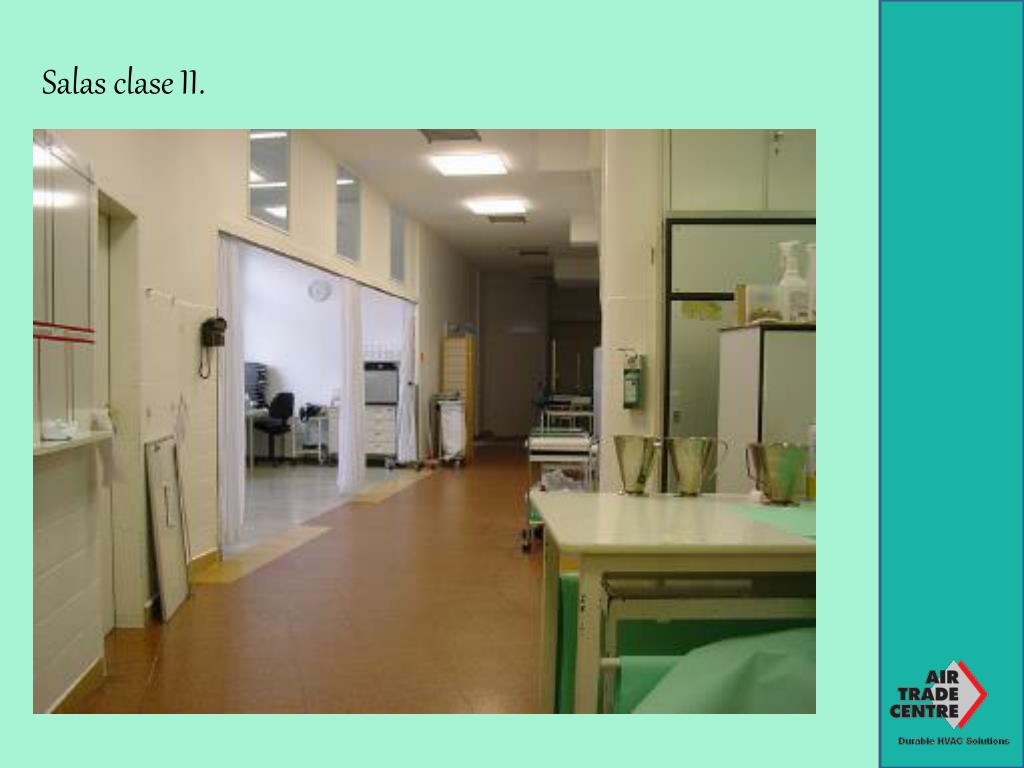

  22. Salas clase II.
