Presentation Transcript
slide1

LES ÉVOLUTIONS DU CONTEXTE NORMATIF ET RÉGLEMENTAIRE DES BÉTONS

BETONS : DES PERFORMANCES POUR DE NOUVELLES SOLUTIONS CONSTRUCTIVES

FASCICULES DE RECOMMANDATIONS

slide2

LA NORME NF P 18-011

CLASSIFICATION DES ENVIRONNEMENTS AGRESSIFS

SOMMAIRE

1 OBJET

2 REFERENCES

3 GENERALITES

4 NOMENCLATURE DES ENVIRONNEMENTS AGRESSIFS

5 CLASSIFICATION DES ENVIRONNEMENTS AGRESSIFS

6 MODE D’ACTION DES ENVIRONNEMENTS AGRESSIFS 6.1 Liquides 6.2 Gaz 6.3 Solides

7 RECOMMANDATIONS 7.1 Recommandations générales 7.2 Recommandations particulières

8 BIBLIOGRAPHIE

slide3

LA NORME NF P 18-011

CLASSIFICATION DES ENVIRONNEMENTS AGRESSIFS

Ce fascicule de documentation a pour objet :

  • De définir les environnements agressifs les plus courants vis-à-vis des bétons armés et des bétons précontraints,
  • De donner des recommandations pour la confection de bétons résistant aux environnements agressifs.

Il fournit les informations de base pour le choix des mesures préventives, pour la confection du béton afin de lui assurer une bonne durabilité.

Il précise aussi les modes d’action des environnements agressifs.

slide4

LA NORME NF P 18-011

CLASSIFICATION DES ENVIRONNEMENTS AGRESSIFS

  • 3 NIVEAUX DE PROTECTION
slide5

LA NORME NF P 18-011

CLASSIFICATION DES ENVIRONNEMENTS AGRESSIFS

  • CLASSES D’AGRESSIVITE

NOTA : La norme définit le degré d’agressivité des solutions et des sols les plus courants.

slide6

LA NORME NF P 18-011

CLASSIFICATION DES ENVIRONNEMENTS AGRESSIFS

  • ENVIRONNEMENTS AGRESSIFS
    • MILIEUX GAZEUX : gaz, vapeurs, SO2, H2S, CO2
    • MILIEUX LIQUIDES : eaux douces, eaux de mer, solutions salines, (sulfates, chlorures, sulfures, carbonates…), solutions acides, solutions basiques, eaux résiduaires, huile, pétrole, solvants
    • MILIEUX SOLIDES : sols, produits de stockage

L’agressivité du milieu dépend de nombreux caractères :

    • Concentration de l’agent agressif / humidité relative / température
    • Cycles de températures ou d’humidité / séchage…
slide7

550

5D

700

5D

700

5D

Éventuellement

LA NORME NF P 18-011

CLASSIFICATION DES ENVIRONNEMENTS AGRESSIFS

  • RECOMMANDATIONS

Tableau extrait de la norme P 18-011 adapté avec la désignation des ciments de la norme NF EN 197-1.

NOTA :

D : dimension maximale des granulats

CEM II avec ajouts de laitiers, cendres volantes

slide8

700

5D

700

5D

LA NORME NF P 18-011

CLASSIFICATION DES ENVIRONNEMENTS AGRESSIFS

  • RECOMMANDATIONS – BETONS EN SITE MARITIME
slide10

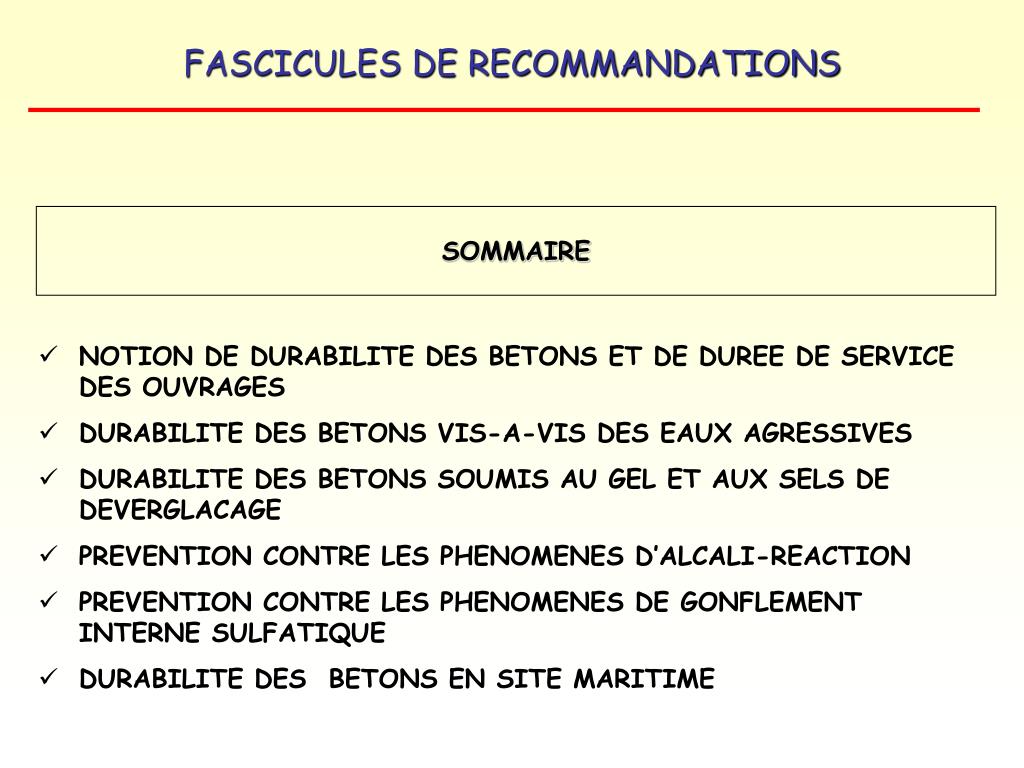

SOMMAIRE

  • NOTION DE DURABILITE DES BETONS ET DE DUREE DE SERVICE DES OUVRAGES
  • DURABILITE DES BETONS VIS-A-VIS DES EAUX AGRESSIVES
  • DURABILITE DES BETONS SOUMIS AU GEL ET AUX SELS DE DEVERGLACAGE
  • PREVENTION CONTRE LES PHENOMENES D’ALCALI-REACTION
  • PREVENTION CONTRE LES PHENOMENES DE GONFLEMENT INTERNE SULFATIQUE
  • DURABILITE DES BETONS EN SITE MARITIME

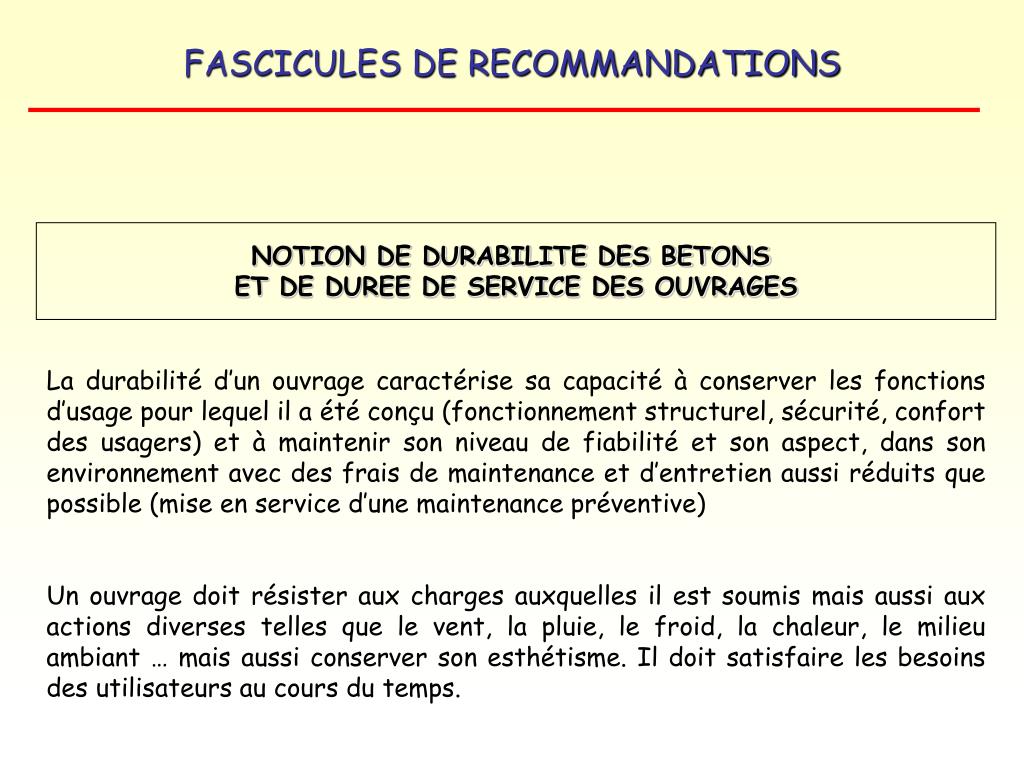

slide11

NOTION DE DURABILITE DES BETONS

ET DE DUREE DE SERVICE DES OUVRAGES

La durabilité d’un ouvrage caractérise sa capacité à conserver les fonctions d’usage pour lequel il a été conçu (fonctionnement structurel, sécurité, confort des usagers) et à maintenir son niveau de fiabilité et son aspect, dans son environnement avec des frais de maintenance et d’entretien aussi réduits que possible (mise en service d’une maintenance préventive)

Un ouvrage doit résister aux charges auxquelles il est soumis mais aussi aux actions diverses telles que le vent, la pluie, le froid, la chaleur, le milieu ambiant … mais aussi conserver son esthétisme. Il doit satisfaire les besoins des utilisateurs au cours du temps.

slide12

NOTION DE DURABILITE DES BETONS

ET DE DUREE DE SERVICE DES OUVRAGES

La durabilité du maintien de ses fonctions doit être assortie d’une durée, temps minimal pour lequel l’ouvrage est conçu, qui est appelé LA DURÉE DE SERVICE DE L’OUVRAGE.

Prescrire un béton durable nécessite d’apprécier dès sa conception l’ensemble des contraintes environnementales et des agressions potentielles qu’il aura à subir pendant toute sa durée de service en respectant et en mettant en œuvre les recommandations en vigueur.

slide13

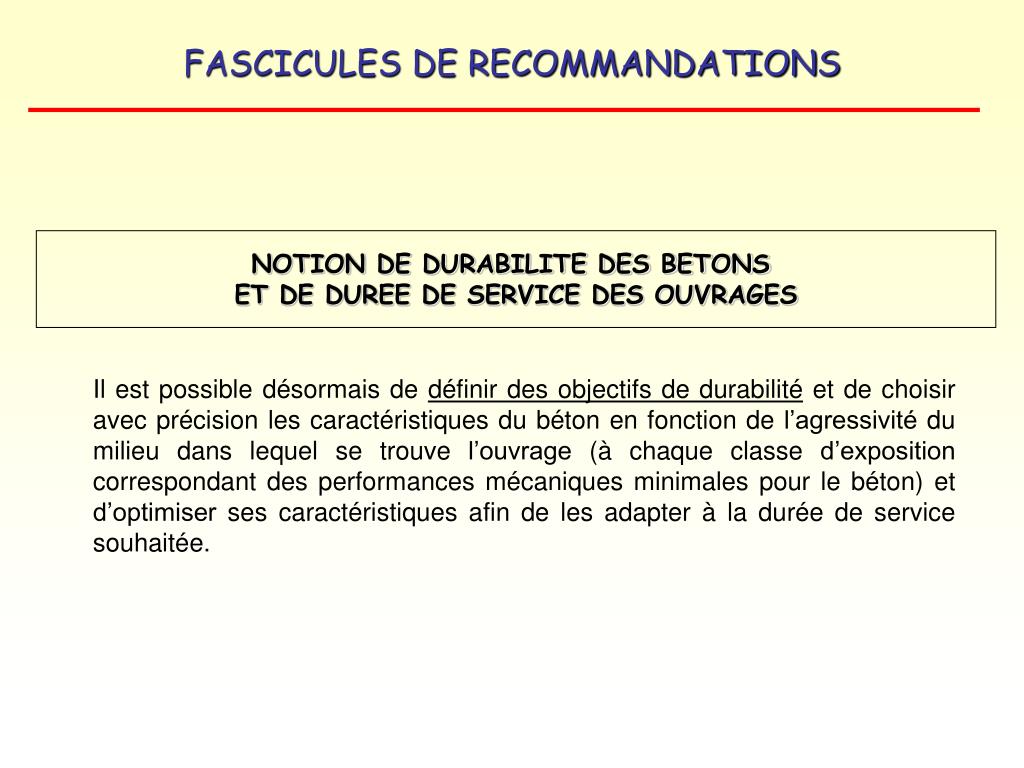

NOTION DE DURABILITE DES BETONS

ET DE DUREE DE SERVICE DES OUVRAGES

Il est possible désormais de définir des objectifs de durabilité et de choisir avec précision les caractéristiques du béton en fonction de l’agressivité du milieu dans lequel se trouve l’ouvrage (à chaque classe d’exposition correspondant des performances mécaniques minimales pour le béton) et d’optimiser ses caractéristiques afin de les adapter à la durée de service souhaitée.

slide14

DOCUMENT DE REFERENCE :fascicule de documentation P18-011Le fascicule de documentation P 18-011 (bétons : classification des Environnements agressifs – juin 1992) fournit des recommandations complémentaires aux exigences de la norme NF EN 206-1 pour les bétons soumis à des environnements chimiques agressifs. Il recommande en particulier des mesures préventives pour la formulation des bétons (type de ciment, dosage minimal en ciment, valeur maximale du rapport E/C) afin d’assurer leur durabilité.Il définit des mesures de protection pour les ouvrages en fonction des conditions environnementales agressives auxquelles ils sont soumis.

DURABILITE DES BETONS VIS-A-VIS DES EAUX AGRESSIVES

slide15

DURABILITE DES BETONS SOUMIS AU GELET AUX SELS DE DEVERGLACAGE

Les dégradations par le gel/dégel : mécanisme

  • GEL PUR ou GEL INTERNE :
  • Température du béton < -3°C Gel de l’eau présente dans la porosité du béton
  • Eau liquide Glace = Augmentation de volume (+9%) pression hydraulique (ph)
  • Si ph > Rt béton fissuration du béton dans la masse
slide16

DURABILITE DES BETONS SOUMIS AU GEL

ET AUX SELS DE DEVERGLACAGE

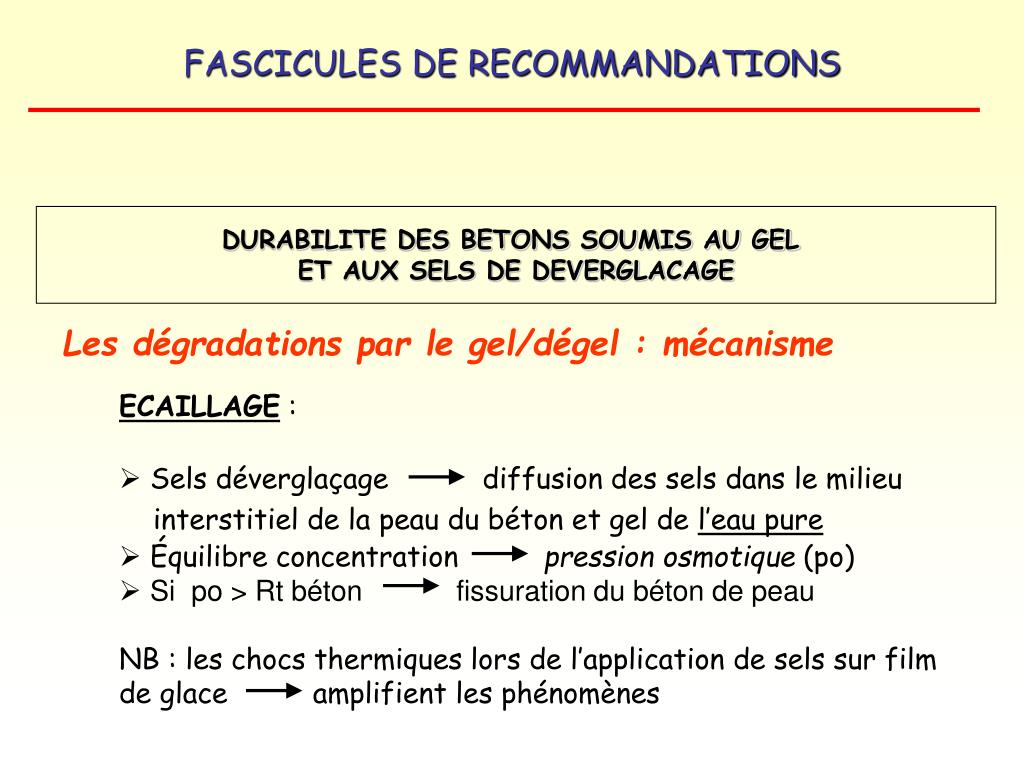

Les dégradations par le gel/dégel : mécanisme

  • ECAILLAGE :
  • Sels déverglaçage diffusion des sels dans le milieu interstitiel de la peau du béton et gel de l’eau pure
  • Équilibre concentration pression osmotique (po)
  • Si po > Rt béton fissuration du béton de peau

NB : les chocs thermiques lors de l’application de sels sur film

  • de glace amplifient les phénomènes
slide17

DURABILITE DES BETONS SOUMIS AU GEL

ET AUX SELS DE DEVERGLACAGE

DOCUMENT DE REFERENCE :

Guide LCPC 2003

« Recommandations pour la durabilité des bétons soumis au gel »

Ce fascicule fixe les recommandations de niveau national spécifiques à l’élaboration des bétons traditionnels, des bétons à hautes performances et des bétons à technologie particulière : béton à démoulage immédiat (bétons fabriqués en usine de préfabrication avec ou sans entraîneur d’air), bétons moulés sur site avec machine à coffrage glissant, bétons projetés.

slide18

DURABILITE DES BETONS SOUMIS AU GEL

ET AUX SELS DE DEVERGLACAGE

Les recommandations concernent les bétons réalisés sur chantier, en

usines de préfabrication, et en centrales de béton prêt à l’emploi pour les

ouvrages relevant du domaine du GENIE CIVIL et soumis au GEL PUR ou

GEL en présence de SELS de DEVERGLAÇAGE.

slide19

DURABILITE DES BETONS SOUMIS AU GEL

ET AUX SELS DE DEVERGLACAGE

GUIDE LCPC – 2003

« RECOMMANDATIONS POUR LA DURABILITE DES BETONS DURCIS SOUMIS AU GEL »

Nota : NF EN 206-1 (NA 5.3.1) : En France, le prescripteur doit appliquer les dispositions des « Recommandations » pour les ouvrages de génie civil relevant des marchés publics de travaux

slide20

DURABILITE DES BETONS SOUMIS AU GEL

ET AUX SELS DE DEVERGLACAGE

Principe de la Démarchepréventive

1. En fonction de l’Intensité de Salage et de l’Intensité de Gel, déterminer le type de béton.

2. Vérifier que la formulation de béton prévue est satisfaisante.

slide21

DURABILITE DES BETONS SOUMIS AU GEL

ET AUX SELS DE DEVERGLACAGE

slide22

DURABILITE DES BETONS SOUMIS AU GEL

ET AUX SELS DE DEVERGLACAGE

CARTE DE GEL (CF. norme NF EN 206-1)

Nota : La sévérité potentielle des dégradations dépend du nombre de cycles de gel-dégel, de la durée du gel (maintien prolongé du béton à de basses températures), de la température minimale atteinte et de la vitesse de chute de la température

slide23

DURABILITE DES BETONS SOUMIS AU GEL

ET AUX SELS DE DEVERGLACAGE

Détermination du type de béton : Les niveaux de gel

Carte de gel

  • Gel faible ou modéré
  • Gel modéré ou sévère
  • Gel sévère
slide24

DURABILITE DES BETONS SOUMIS AU GEL

ET AUX SELS DE DEVERGLACAGE

NIVEAUX DE SALAGE

Les niveaux de salage sont définis par référence à la carte des zones de rigueur hivernale Hi (SETRA de novembre 1994 «Aide à l’élaboration du dossier d’organisation de la viabilité hivernale »).

n = nombre de jours de salage

- salage peu fréquent n < 10 H1

- salage fréquent 10 < n < 30 H2

- salage très fréquent n ≥ 30 H3 et H4

slide25

DURABILITE DES BETONS SOUMIS AU GEL

ET AUX SELS DE DEVERGLACAGE

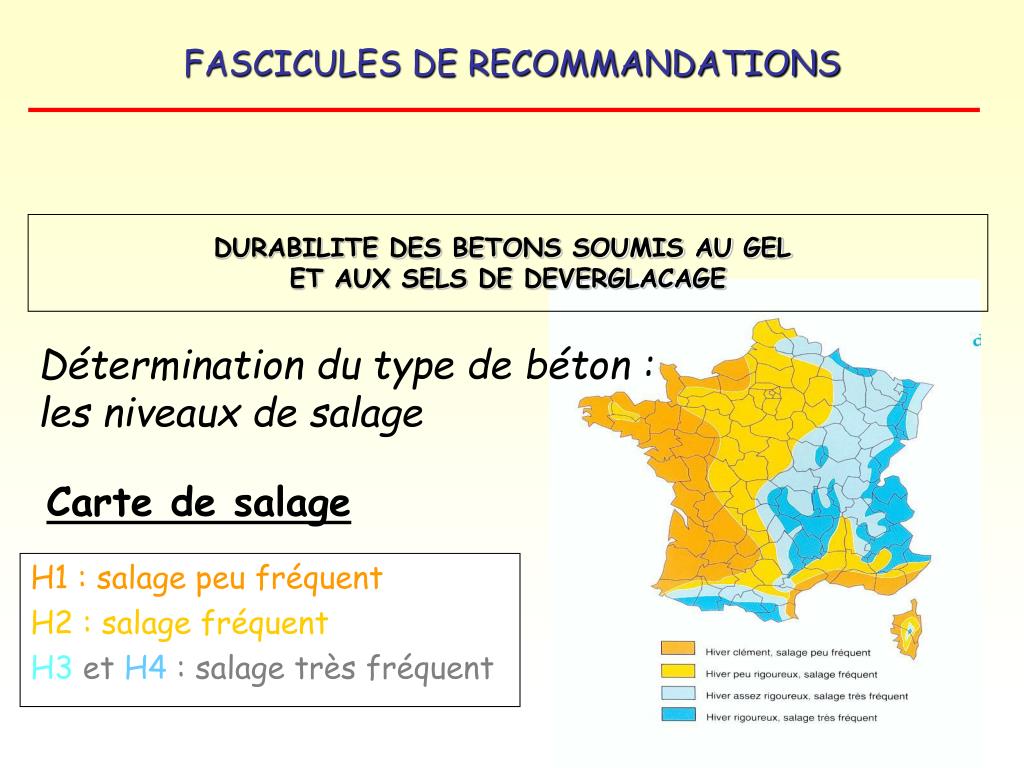

Détermination du type de béton : les niveaux de salage

Carte de salage

H1 : salage peu fréquent

H2 : salage fréquent

H3etH4: salage très fréquent

slide26

DURABILITE DES BETONS SOUMIS AU GEL

ET AUX SELS DE DEVERGLACAGE

4 TYPES DE BETON :

1. béton adapté (XF1)

2. béton adapté avec teneur en air minimale = 4 % ou essais de performance (XF2)

3. bétons résistant au gel pur : béton G (XF3)

4. bétons résistant au gel en présence de sels de déverglaçage : béton G + S (XF2 ou XF4)

slide27

DURABILITE DES BETONS SOUMIS AU GEL

ET AUX SELS DE DEVERGLACAGE

4 TYPES DE BETON : FONCTION DU TYPE DE SALAGE ET DU TYPE DE GEL

NOTA :(1) BÉTON ADAPTE : béton conforme à la NF EN 206-1 et possédant une bonne compacité. Seuls les bétons correspondants aux cases vertes font l’objet de prescriptions particulières

slide28

DURABILITE DES BETONS SOUMIS AU GEL

ET AUX SELS DE DEVERGLACAGE

Vérification de la formule de béton (G ou G+S)

Formulation : obligatoirement avec entraîneur d’air pour les bétons traditionnels (Rc < 50 MPa) et non obligatoire pour les BHP (Rc > 50 MPa)

  • Spécifications sur les constituants :
    • granulats de catégorie A au sens de la norme granulats XP P 18-540 chapitre 10
    • exigences complémentaires :

- sur le sable : friabilité, propreté, module de finesse

- sur les gravillons : coefficient d’absorption d’eau Ab ≤ 1,2%.

slide29

DURABILITE DES BETONS SOUMIS AU GEL

ET AUX SELS DE DEVERGLACAGE

Vérification de la formule de béton (G ou G+S)

  • Spécifications sur les constituants (suite) :
  • Ciments :
    • bétons G : CEM I ou CEM II/A et B sauf cendres volantes (CV)
    • Bétons G+S : CEM I ou CEM II/A PM ou ES
    • Dosage minimal (fasc. 65A) : 385 kg/m3
  • Additions en substitution du ciment : dosage maximal (avec CEM I obligatoirement)
    • Fumées de silice : 10% (du poids de ciment)
    • Laitiers moulus : 20 à 30%
    • Additions calcaires : 15%
    • CV interdites.
slide30

DURABILITE DES BETONS SOUMIS AU GEL

ET AUX SELS DE DEVERGLACAGE

Vérificationde la formule de béton (G ou G+S)

Cas du Béton traditionnel : Rc < 50 MPa

  • Béton G : caractéristiques exigées
    • Rapport E/C < 0,5
    • Résistance à la compression fc28 ≥ 30 MPa
    • Facteur d’espacement du réseau de bulles d’air (norme ASTM C 457) inférieur ou égal à 250 μm (étude et convenance).
  • Béton G+S : caractéristiques exigées
    • Rapport E/C <0,45
    • Résistance à la compression fc28 ≥ 35 MPa
    • Facteur d’espacement du réseau de bulles d’air inférieur ou égal à 200 μm (étude et convenance)
    • Écaillage (XP P18-420) ≤ 600 g/m² (étude et en convenance).
slide31

DURABILITE DES BETONS SOUMIS AU GEL

ET AUX SELS DE DEVERGLACAGE

Vérificationde la formule de béton (G ou G+S)

Cas du BHP : Rc > 50 MPa

  • Béton G (avec agent entraîneur d’air) : caractéristiques exigées
    • Facteur d’espacement du réseau de bulles d’air (norme ASTM C 457) inférieur ou égal à 250 μm (étude et convenance).
  • Béton G (sans ou peu d’agent entraîneur d’air) : caractéristiques exigées
    • Mesure de l’allongement (norme P 18-424 ou P 18-425) inférieur ou égal à 400 μm/m (étude et convenance),
    • Rapport du carré des fréquences de résonance supérieur ou égal à 75 (étude et convenance)
slide32

DURABILITE DES BETONS SOUMIS AU GEL

ET AUX SELS DE DEVERGLACAGE

Vérificationde la formule de béton (G ou G+S)

Cas du BHP : Rc > 50 MPa

  • Béton G+S (avec agent entraîneur d’air) : caractéristiques exigées
    • Facteur d’espacement du réseau de bulles d’air (norme ASTM C 457) inférieur ou égal à 200 μm (étude et convenance),
    • Écaillage (XP P18-420) ≤ 600 g/m² (étude et en convenance).
  • Béton G+S (sans ou peu d’agent entraîneur d’air) : caractéristiques exigées
    • Mesure de l’allongement (norme P 18-424 ou P 18-425) inférieur ou égal à 400 μm/m (étude et convenance),
    • Rapport du carré des fréquences de résonance supérieur ou égal à 75 (étude et convenance),
    • Écaillage (XP P18-420) ≤ 600 g/m² (étude et en convenance).
slide33

PREVENTION CONTRE LES PHENOMENES D’ALCALI-REACTION

alcali-réaction = ensemble de réactions chimiques dans lesquelles interviennent :

• certaines formes de SILICE ou de silicates, pouvant être présentes dans les granulats ;

• et les ALCALINS actifs des constituants du béton.

En présence d'EAU et en l'absence de précautions particulières, ces réactions peuvent conduire à des désordres.

slide34

PREVENTION CONTRE LES PHENOMENES D’ALCALI-REACTION

PRINCIPE DE LA DEMARCHE PREVENTIVE

Le principe de la démarche préventive consiste à ne pas se retrouver dans une situation dans laquelle sont présentes simultanément les trois conditions nécessaires à l’amorçage de la réaction. Il convient donc d’éviter la conjonction des trois facteurs EAU (condition d’humidité relative supérieure à 80-85 %) / ALCALINS (concentration en alcalins solubles élevée dans la solution interstitielle) / SILICE REACTIVE (présence de granulats réactifs).

Les mesures de prévention consistent en fonction de l’environnement (classe d’exposition) et du type d’ouvrage, à déterminer le niveau de prévention à atteindre (niveau de risque acceptable), puis compte tenu de cette approche à vérifier que la formulation prévue pour le béton est satisfaisante.

slide35

PREVENTION CONTRE LES PHENOMENES D’ALCALI-REACTION

DOCUMENT DE REFERENCE

GUIDE LCPC – 1994

« RECOMMANDATIONS POUR LA PREVENTIONDES DESORDRES DUS A L’ALCALI-REACTION »

slide36

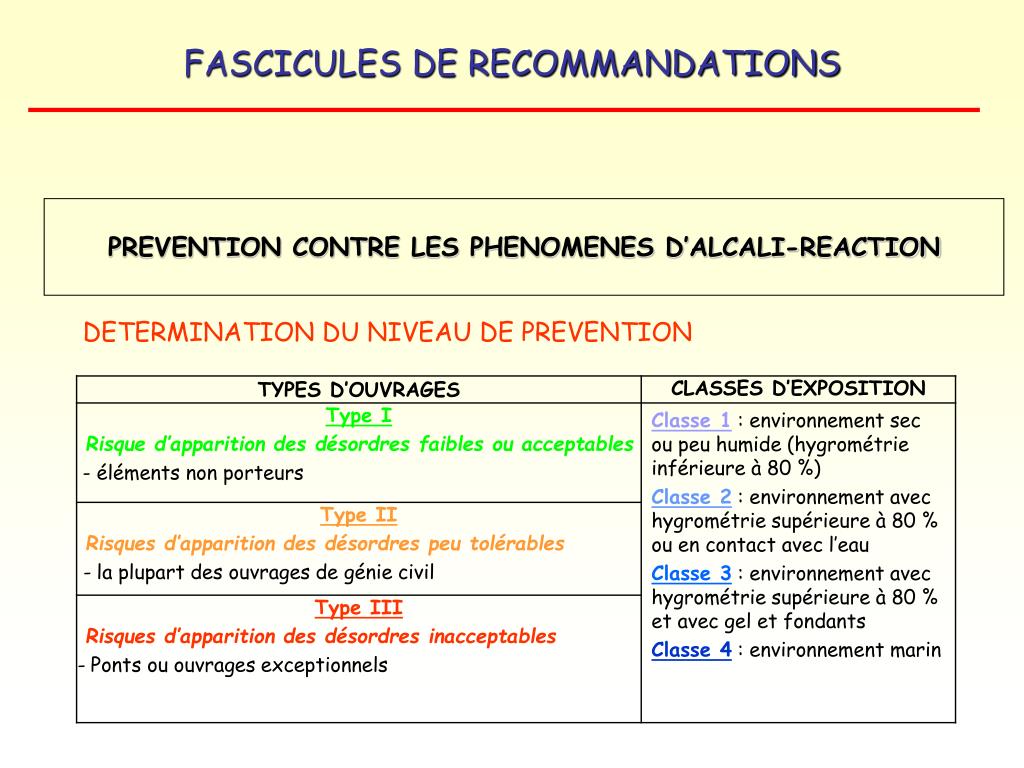

PREVENTION CONTRE LES PHENOMENES D’ALCALI-REACTION

DETERMINATION DU NIVEAU DE PREVENTION

slide37

PREVENTION CONTRE LES PHENOMENES D’ALCALI-REACTION

NIVEAU DE PREVENTION : 3 niveaux de préventions A, B, C

NOTA: le choix du niveau de prévention est du ressort du PRESCRIPTEUR (art. 5.2.3.4 NF EN 206-1)

RECOMMANDATIONS :

Niveau A : pas de spécifications particulières

Niveau B : six possibilités d’acceptation de la formule béton

Niveau C : granulats non réactifs (granulats PRP sous condition, granulats PR avec étude)

slide38

PREVENTION CONTRE LES PHENOMENES D’ALCALI-REACTION

Qualification des granulats

3 types : détermination selon FD P 18-542 et XP P 18-594 (fév. 2004)

  • Granulats Non réactifs (NR)
  •   granulats pour bétons hydrauliques qui ne conduiront jamais à des désordres par alcali-réaction.
  • Granulats Potentiellement Réactifs (PR)
  • granulats susceptibles, dans certaines conditions, de conduire à des désordres par alcali-réaction.
  • Granulats Potentiellement Réactifs à effet de Pessimum (PRP)
  •   granulats qui, bien que riches en silice réactive, peuvent être mis en oeuvre sans risque de désordres en respectant certaines conditions d’utilisation.
slide39

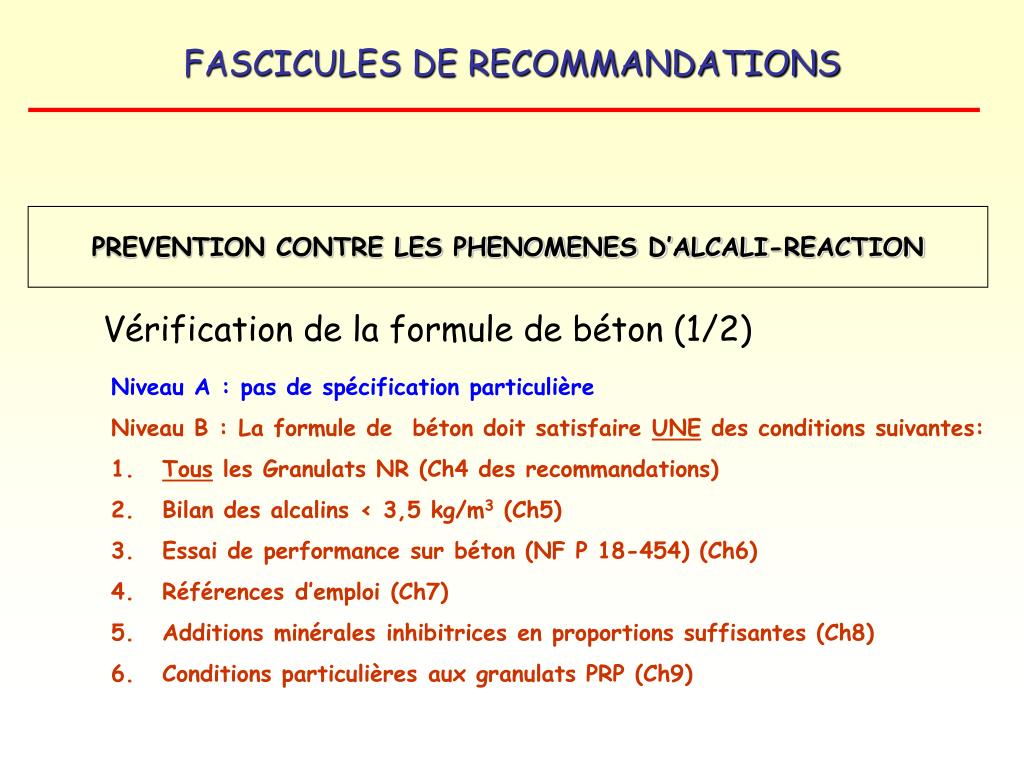

PREVENTION CONTRE LES PHENOMENES D’ALCALI-REACTION

Vérification de la formule de béton (1/2)

  • Niveau A : pas de spécification particulière
  • Niveau B : La formule de béton doit satisfaire UNE des conditions suivantes:
  • Tous les Granulats NR (Ch4 des recommandations)
  • Bilan des alcalins < 3,5 kg/m3 (Ch5)
  • Essai de performance sur béton (NF P 18-454) (Ch6)
  • Références d’emploi (Ch7)
  • Additions minérales inhibitrices en proportions suffisantes (Ch8)
  • Conditions particulières aux granulats PRP (Ch9)
slide40

PREVENTION CONTRE LES PHENOMENES D’ALCALI-REACTION

Vérification de la formule de béton (2/2)

  • Niveau C :
  • Tous les Granulats NR
  • Granulats PRP si conditions particulières respectées (Ch9)
  • Granulats PR si étude approfondie de la formule (Ch6)
slide41

PREVENTION CONTRE LES PHENOMENES

DE GONFLEMENT INTERNE SULFATIQUE

Il n’y a pas à ce jour de documents synthétisant les recommandations à mettre en œuvre pour éviter les phénomènes de gonflement interne sulfatique.

De nombreuses recherches sont en cours aussi bien au sein du réseau des laboratoires de l’équipement que dans les centres de recherches de l’industrie cimentière. Ces études visent à mettre au point et valider des principes de prévention à mettre en œuvre.

slide42

PREVENTION CONTRE LES PHENOMENES

DE GONFLEMENT INTERNE SULFATIQUE

Les experts du LCPC en partenariat avec ceux de l’ATILH et du CERIB et la participation des principaux laboratoires travaillent actuellement à la mise au point d’un test de performance accéléré sur béton permettant d’évaluer la durabilité des couples «formule de béton et cycle thermique » vis-à-vis de la formation d’ettringite différée qui soit représentatif des phénomènes observés dans des cas réels et adaptés aux conditions d’exécution et à la rédaction d’un guide de prévention.

Cet essai permettra de valider une formulation de béton et de déterminer sa réactivité potentielle à la formation de gonflement interne sulfatique et les combinaisons de paramètres admissibles pour éviter le phénomène.

slide43

PREVENTION CONTRE LES PHENOMENES DE GONFLEMENT INTERNE

  • Guide méthodologique pour la gestion des ouvrages atteints de Réaction de Gonflement Interne (RGI)
  • Alcali-réaction
  • Réaction Sulfatique Interne
slide44

DURABILITE DES BETONS EN SITE MARITIME

Le fascicule de documentation P 18-011 (juin 1992) fournit des recommandations complémentaires aux exigences de la norme NF EN 206-1 pour les bétons soumis à l’action de l’eau de mer et précise le mode d’action de l’eau de mer sur le béton.

Il recommande des mesures préventives pour la formulation des bétons en milieux marin (dosage minimal en ciment, type de ciment, valeur maximale du rapport E/C, …)
