单元2 建筑结构施工图 建筑施工就是将一套平面的图纸变成一栋建筑物。一幢房屋从施工到建成，需要有全套房屋施工图（即常说的：建筑施工图、结构施工图、水施工图、电施工图、暖通施工图）作指导。在整套施工图中，建筑施工图处于主导地位。结构施工图是施工的重要依据。如何读懂它呢？ www.techbook.com.cn

2.1 结构施工图的内容与作用 2.1 结构施工图的内容与作用

2.1 结构施工图的内容与作用 • 结构施工图的重点是表达承重构件的布置和形状。根据建筑要求，经过结构选型和构件布置并进行力学计算，确定各承重构件(基础、承重墙、柱、梁、板、屋架、屋面板等)的布置、形状、大小、数量、类型、材料以及内部构造等，并把这些承重构件的位置、大小、形状、连接方式绘制成图样用来指导施工，这样的图样称为结构施工图，简称“结施”。

2.1.1 结构施工图的内容 知识点1：结构施工图的内容包括哪些？ • 2.1.1.1 结构施工图的组成 • 结构施工图的基本内容包括：结构设计说明、结构平面布置图、构件详图。 • （1）结构设计说明 • 结构设计说明是结构施工图的纲领性文件，它一般要表述以下内容： • ① 工程概况，如建设地点、抗震设防烈度、结构抗震等级、荷载选用、结构形式、结构设计使用年限、砌体结构质量控制等级等；

2.1 结构施工图的内容与作用 • ② 选用材料的情况，如混凝土的强度等级、钢筋的级别以及砌体结构中块材和砌筑砂浆的强度等级等，钢结构中所选用的结构用钢材的情况及焊条的要求或螺栓的要求等； • ③ 上部结构的构造要求，如混凝土保护层厚度、钢筋的锚固、钢筋的接头及钢结构焊缝等要求； • ④ 地基基础的情况，如地质情况，不良地基的处理方法和要求，对地基持力层的要求，基础的形式，地基承载力特征值或桩基的单桩承载力设计值以及地基基础的施工要求等； • ⑤ 施工要求，如对施工顺序、方法、质量标准的要求，与其他工种配合施工方面的要求等； • ⑥ 选用的标准图集； • ⑦ 其他必要的说明。

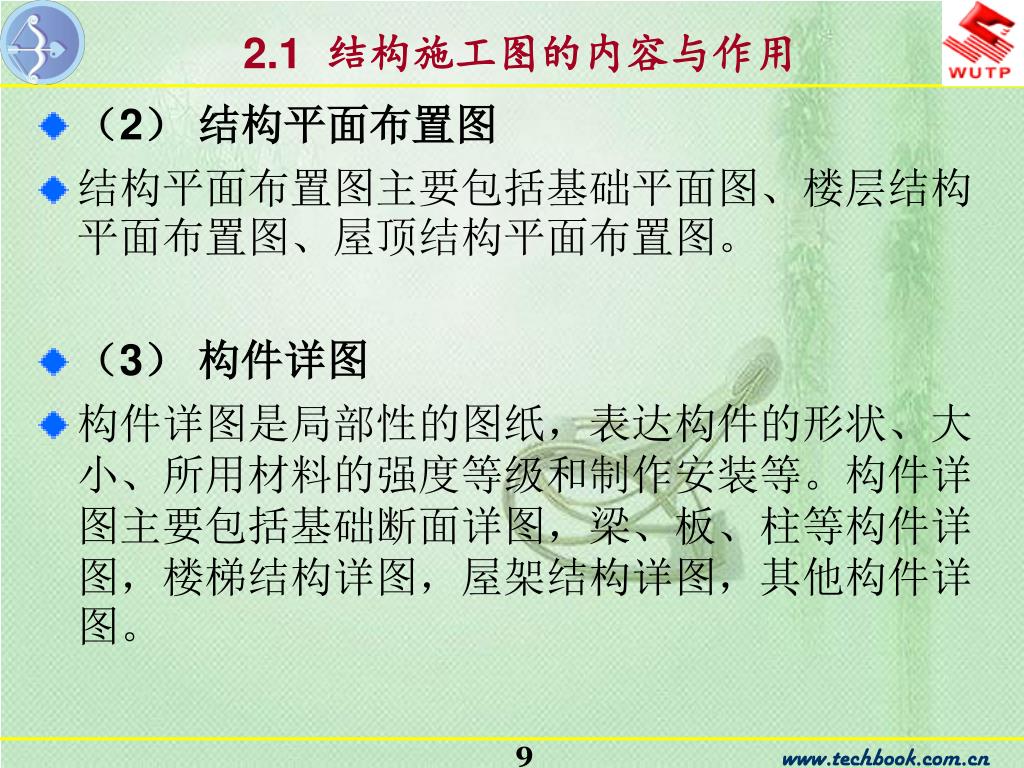

2.1 结构施工图的内容与作用 • （2）结构平面布置图 • 结构平面布置图主要包括基础平面图、楼层结构平面布置图、屋顶结构平面布置图。 • （3）构件详图 • 构件详图是局部性的图纸，表达构件的形状、大小、所用材料的强度等级和制作安装等。构件详图主要包括基础断面详图，梁、板、柱等构件详图，楼梯结构详图，屋架结构详图，其他构件详图。

2.1 结构施工图的内容与作用 • 2.1.1.2 常用结构构件代号 • 房屋结构中的承重构件往往种类多、数量多，而且布置复杂。为了使图面清晰，把不同的构件表达清楚，在结构施工图中，结构构件常用其代号表示，每个构件都应有个代号。《建筑结构制图标准》（GB/T 50105—2001）中规定这些代号用构件名称汉语拼音的第一个大写字母表示。要识读结构施工图，必须熟悉各类构件代号。常用构件代号如表2.1所示。

2.1 结构施工图的内容与作用 表2.1 常用构件代号

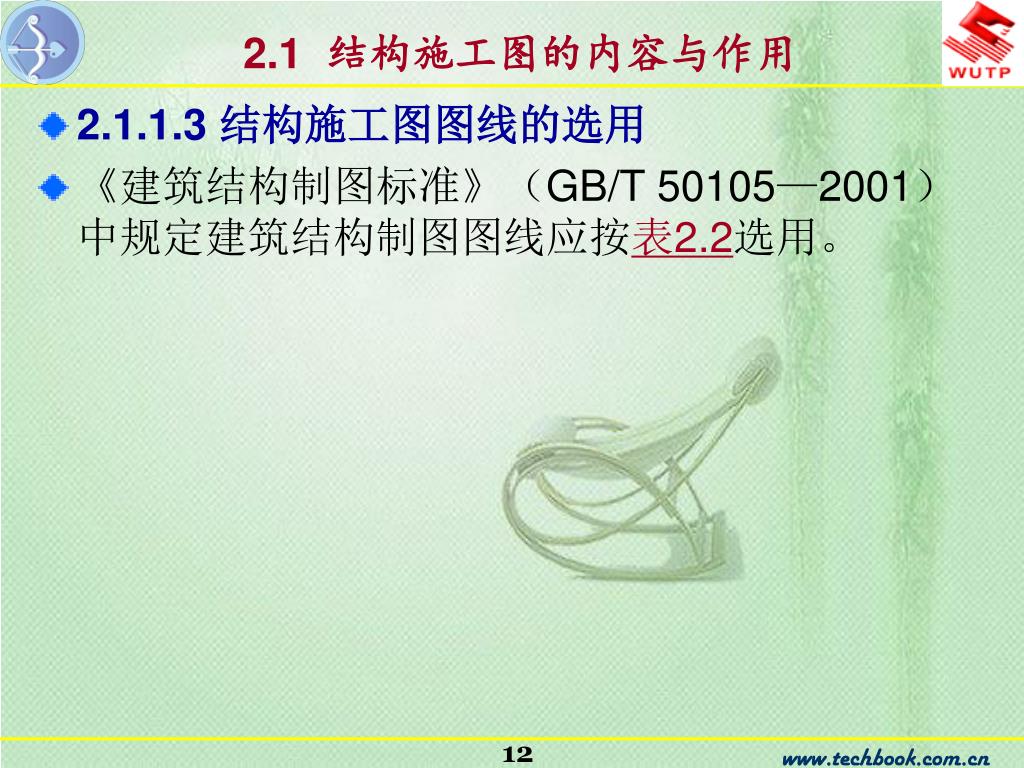

2.1 结构施工图的内容与作用 • 2.1.1.3 结构施工图图线的选用 • 《建筑结构制图标准》（GB/T 50105—2001）中规定建筑结构制图图线应按表2.2选用。

表2.2 结构施工图图线的选用

2.1 结构施工图的内容与作用 • 2.1.1.4 钢筋的图示方法及画法 • (1) 钢筋的图示方法 • 在结构施工图中，为了标注钢筋的位置、形状、数量，《建筑结构制图标准》（GB/T 50105—2001）中规定了钢筋的一般表示方法，如表2.3所示。 • (2) 钢筋的画法 • 《建筑结构制图标准》（GB/T 50105—2001）中规定了钢筋的画法应按表2.4选用。

2.1 结构施工图的内容与作用 表2.3 钢筋的表示方法

表2.4 钢筋的画法

2.1.2 结构施工图的作用 2.1 结构施工图的内容与作用 • 结构施工图是施工定位，施工放样，基槽开挖，支模板，绑扎钢筋，设置预埋件，浇筑混凝土，安装梁、柱、板等构件，编制预算，备料和编制施工进度计划的重要依据。

2.2 混合结构施工图 2.2 混合结构施工图

2.2.1 混合结构施工图的内容 2.2 混合结构施工图 • ① 结构设计总说明。 • ② 基础图：包括基础（含设备基础、基础梁、地圈梁）平面图和基础详图。 • ③ 结构平面布置图：包括楼层结构平面布置图和屋面结构布置图。 • ④ 柱（墙）、梁、板的配筋图：包括梁、板结构详图。 • ⑤ 结构构件详图：包括楼梯（电梯）结构详图和其他详图（如预埋件、连接件等）。

2.2.2 混合结构施工图的识读 2.2 混合结构施工图 • 【案例一】一栋两层办公楼，其建筑三维效果图见图2.1，结构骨架见图2.2。建筑施工平面图、立剖面图见附录1的建筑施工图。结构施工图见附录1。 • 该混合结构施工图共六张，其内容是： • ① 结构设计总说明和图纸目录。 • ② 基础图（基础平面图和基础详图）。 • ③ 楼层结构平面布置图。 • ④ 屋面结构布置图。 • ⑤ 梁、板配筋图。 • ⑥ 楼梯结构详图。

2.2 混合结构施工图 图2.1 办公楼建筑三维效果图图2.2 办公楼结构骨架

2.2 混合结构施工图 • 2.2.2.1 结构设计总说明及图纸目录 • 结构设计总说明一般放在第一张，内容包括：结构类型，抗震设防情况，地基情况，结构选用材料的类型、规格、强度等级，构造要求，施工注意事项，选用标准图集情况等。 • 结论1为结构设计总说明。由附录1的结施1可知：该工程为二层砖混结构，七度抗震设防，基础类型为墙下条形基础，地基承载力特征值是145 kPa。墙体材料的类型、规格、强度等级，构造要求，施工注意事项，选用标准图集等情况在此图中均有说明。

2.2 混合结构施工图 • 2.2.2.2 基础图 • （1）基础结构平面图 • ① 基础结构平面图的组成 • 基础结构平面图主要表示基础、地沟等的平面布置和做法。一般由基础平面图和基础详图组成。 • ② 基础平面图的形成和作用 • 基础平面图是假想用一水平剖切平面沿房屋底层室内地面把整栋房屋剖开，移去剖切平面以上的房屋和基础回填土后，向下做正投影所得到的水平投影图。基础平面图主要表示基础的平面布置以及墙、柱与轴线的关系，为施工放线、开挖基槽或基坑、砌筑基础提供依据。

2.2 混合结构施工图 • ③ 基础平面图的主要内容 • 基础平面图一般包括以下内容（图2.3）： • a.图名、比例、定位轴线位置及编号； • b.基础墙、柱，基础底面的大小、形状以及与轴线的关系；基础、基础梁及其编号、柱号、地坑、设备基础的平面位置、尺寸、标高，基础底标高不同时的放坡示意图。 • c.±0.000以下的预留孔洞的位置、尺寸、标高。 • d.断面图的剖切位置线和编号，如图2.3中的1—1、2—2等。 • e.轴线尺寸、定位尺寸。 • f.附注说明：基础埋置在地基中的位置，基底处理措施，地基的承载能力，对施工的有关要求。

2.2 混合结构施工图 • ④ 基础平面图的识读 • a.了解图名、比例。 • b.结合建筑平面图，了解基础平面图的定位轴线，了解基础与定位轴线间的平面布置、相互关系及轴线间的尺寸。明确墙体与轴线的关系是对称轴线还是偏轴线，若是偏轴线，要注意哪边宽、哪边窄，尺寸多大。 • c.了解基础、墙、垫层、基础梁等的平面布置、形状尺寸等。 • d.了解剖切编号、位置，了解基础的种类、基础的平面尺寸。 • e.通过文字说明，了解基础的用料、施工注意事项等内容。 • f.与其他图纸相配合，了解各构件之间的尺寸、关系，了解洞口的尺寸、形状及洞口上方的过梁情况。

2.2 混合结构施工图 图2.3 基础局部平面图

2.2 混合结构施工图 • （2）基础详图 • 基础平面图只表明基础的平面布置，而基础各部分的具体构造的形状、尺寸没有表达出来，于是需要画出详图来表达基础的形状、尺寸、材料和构造，这就是基础详图。 • ① 基础详图的形成 • 基础详图的实质是基础断面图的放大图。在基础某一处用一假想的铅垂面，沿垂直于轴线的方向把基础剖开所得到的断面图即为基础详图，如图2.4所示。

2.2 混合结构施工图 图2.4 基础详图

2.2 混合结构施工图 • ② 基础详图的主要内容 • a.图名、比例。基础断面图一般用较大的比例（1∶20）绘制，以便详细表示出基础断面的形状、尺寸以及与轴线的关系。 • b.基础断面图中的轴线及编号，表明轴线与基础各部位的相对位置，标注出基础墙、大放脚、基础圈梁与轴线的关系。 • c.基础断面形状、材料、大小、配筋，从下至上分别为垫层、基础、基础圈梁、墙体。

2.2 混合结构施工图 • d.在基础断面图中要表明防潮层的位置和做法，有时用钢筋混凝土圈梁做防潮层，有时则采用防水砂浆做防潮层。 • e.基础断面的详细尺寸、室内外地面标高、基础底标高。基础详图的尺寸用来表示基础底的宽度及其与轴线的关系，也反映基础的深度和大放脚的尺寸。 • f.施工要求及说明。包括防潮层的做法及孔洞穿基础墙的要求等。

2.2 混合结构施工图 图2.5 基础详图

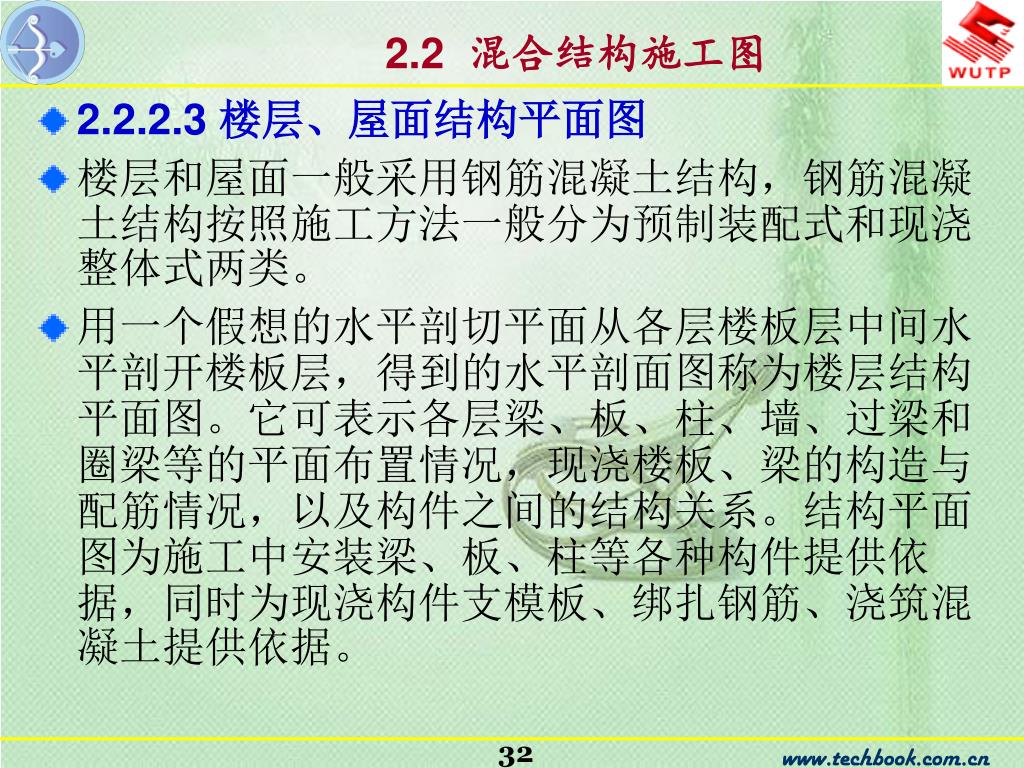

2.2 混合结构施工图 • 2.2.2.3 楼层、屋面结构平面图 • 楼层和屋面一般采用钢筋混凝土结构，钢筋混凝土结构按照施工方法一般分为预制装配式和现浇整体式两类。 • 用一个假想的水平剖切平面从各层楼板层中间水平剖开楼板层，得到的水平剖面图称为楼层结构平面图。它可表示各层梁、板、柱、墙、过梁和圈梁等的平面布置情况，现浇楼板、梁的构造与配筋情况，以及构件之间的结构关系。结构平面图为施工中安装梁、板、柱等各种构件提供依据，同时为现浇构件支模板、绑扎钢筋、浇筑混凝土提供依据。

2.2 混合结构施工图 • (1) 预制装配式楼层(屋面)结构平面图 • 预制装配式楼层结构平面图是由许多预制构件组成，需在施工现场安装就位，组成楼盖。这种楼盖的优点是施工速度快，节省劳动力和建筑材料，造价低，便于机械化生产和机械化施工。缺点是整体性不如现浇楼盖好。这种结构施工图主要表示支撑楼盖的墙、梁、柱等的结构构件的位置，标注时直接标注在结构平面图中，如图2.6所示。

2.2 混合结构施工图 • 结构平面图的内容主要包括： • ① 图名、比例。结构平面图的比例要与建筑平面图的比例保持一致，便于读图。 • ② 轴线。结构平面图的轴线布置应与建筑平面图一致，并标注出与建筑平面图一致的编号和轴线间尺寸、总尺寸，便于确定梁、板等构件的安装位置。 • ③ 墙、柱。楼层结构平面图是用正投影法得到的，因为楼板压着墙，所以被压的墙身的轮廓线画成虚线。 • ④ 梁、梁垫。在结构平面图中，梁用粗单点长画线表示（或粗虚线）表示，并标上梁的代号和编号，如图2.6所示L1、L2等。

2.2 混合结构施工图 图2.6 预制装配式楼层结构平面图

2.2 混合结构施工图 • ⑤ 预制楼板。对于预制楼板，用粗实线表示楼层平面轮廓，用细实线表示预制板的铺设。在每一开间按实际投影分块画出楼板，并注写数量及型号。或者在每一开间画一条对角线，并沿着对角线方向注明预制板数量及型号。对于预制板的铺设方式相同的单元，用相同的编号如甲、乙或A、B等表示，而不一一画出每个单元楼板的布置。楼梯间一般都是现浇板，其结构布置不在结构平面图中表示（只用对角线表示楼梯间），而是在楼梯详图中表示，并在结构平面图中用文字标明；当楼层结构平面图完全对称时，也可以只画一半，中间用对称符号表示。

2.2 混合结构施工图 • 预制楼板多采用标准图集，因此，在楼层结构平面图中标明了楼板的数量、代号、跨度、宽度和荷载等级。板的意义如图2.7。图2.7 板的意义如10YKB3352表示10块预应力空心板，板的跨度为3300 mm，板的宽度为500 mm，荷载等级为2级。

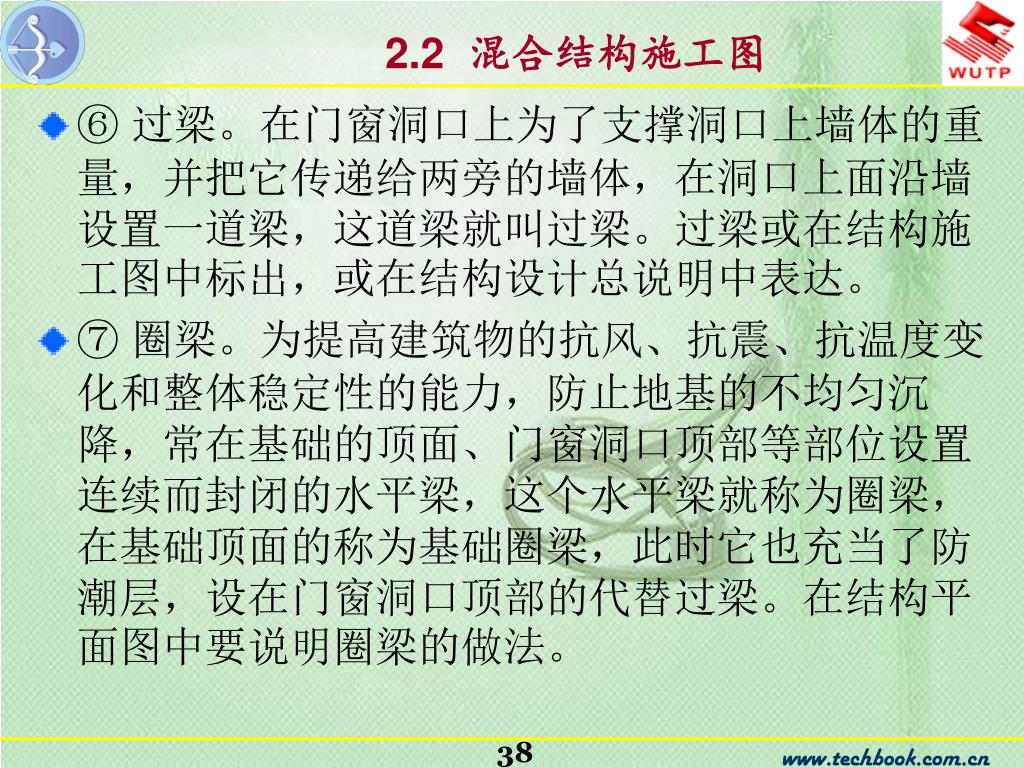

2.2 混合结构施工图 • ⑥ 过梁。在门窗洞口上为了支撑洞口上墙体的重量，并把它传递给两旁的墙体，在洞口上面沿墙设置一道梁，这道梁就叫过梁。过梁或在结构施工图中标出，或在结构设计总说明中表达。 • ⑦ 圈梁。为提高建筑物的抗风、抗震、抗温度变化和整体稳定性的能力，防止地基的不均匀沉降，常在基础的顶面、门窗洞口顶部等部位设置连续而封闭的水平梁，这个水平梁就称为圈梁，在基础顶面的称为基础圈梁，此时它也充当了防潮层，设在门窗洞口顶部的代替过梁。在结构平面图中要说明圈梁的做法。

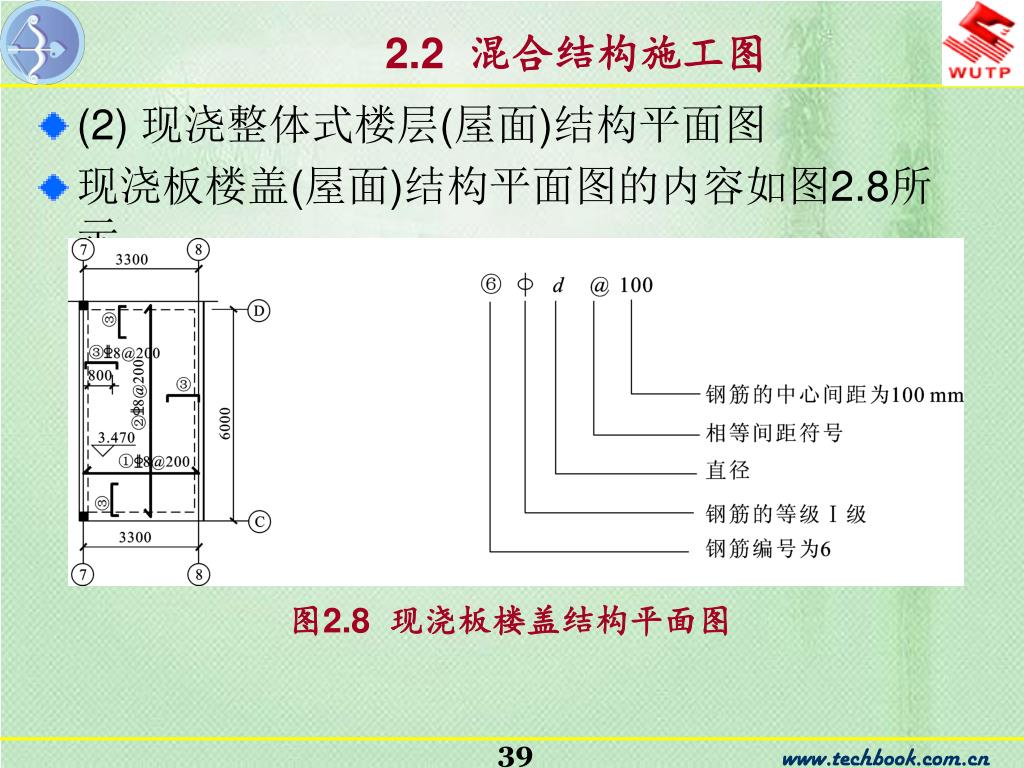

2.2 混合结构施工图 • (2) 现浇整体式楼层(屋面)结构平面图 • 现浇板楼盖(屋面)结构平面图的内容如图2.8所示。图2.8 现浇板楼盖结构平面图

2.2 混合结构施工图 • 现浇板楼盖（屋面）结构平面图和建筑平面图应标注相一致的轴线编号、轴线间的尺寸和总尺寸。 • 楼层(屋面)结构平面图的阅读： • ① 了解图名与比例。楼层结构平面图与建筑平面图、基础平面图的比例要一致。 • ② 了解结构的类型，了解主要构件的平面位置与标高，并结合建筑平面图了解各构件的位置和标高的对应情况。因为设计时结构的布置必须满足建筑上使用功能的要求，所以结构布置图与建筑施工图存在对应的关系，比如，墙上有洞口时就设有过梁，对于非砖混结构，建筑上有墙的部位墙下就设有梁。

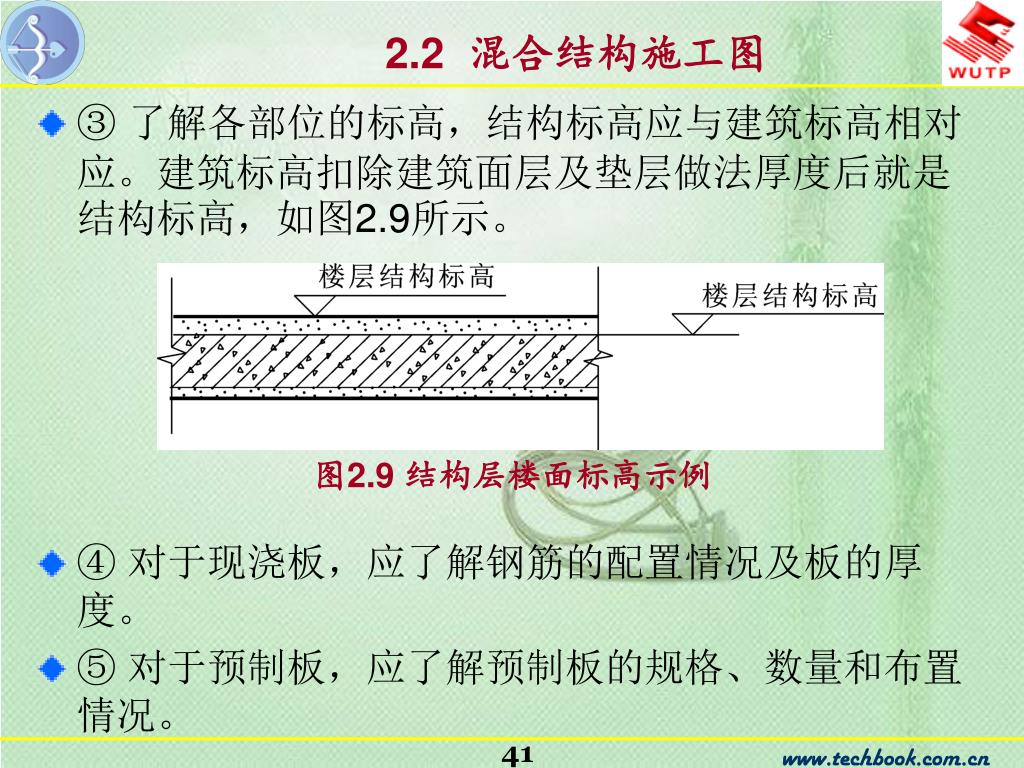

2.2 混合结构施工图 • ③ 了解各部位的标高，结构标高应与建筑标高相对应。建筑标高扣除建筑面层及垫层做法厚度后就是结构标高，如图2.9所示。 • ④ 对于现浇板，应了解钢筋的配置情况及板的厚度。 • ⑤ 对于预制板，应了解预制板的规格、数量和布置情况。图2.9 结构层楼面标高示例

2.2 混合结构施工图 图2.10 二层结构局部平面布置图

2.2 混合结构施工图 • 2.2.2.4 钢筋混凝土构件详图 • 钢筋混凝土构件是由混凝土和钢筋两种材料浇筑而成，钢筋混凝土构件详图是加工制作钢筋、浇筑混凝土的依据，一般包括模板图、配筋图、预埋件详图、钢筋表、文字说明。 • （1）模板图 • 模板图表示构件的外表形状、大小及预埋件的位置等。外形比较简单的构件，一般不单独绘制模板图，只需在配筋图中把构件的尺寸标注清楚就行，当构件比较复杂或有预埋件时才画模板图，模板图的外轮廓线用细实线绘制。

2.2 混合结构施工图 • （2）配筋图 • ① 图示内容和表示方法 • 配筋图包括立面图和断面图，主要表示构件内部的钢筋配置情况，它详尽地表达出所配置钢筋的级别、直径、形状、尺寸、数量及摆放位置。画图时，把混凝土构件看成是透明体，构件的外轮廓线用细实线，在立面图上用粗实线表示钢筋，在断面图中用黑圆点表示钢筋的断面，箍筋用粗实线。配筋图是钢筋下料、绑扎的重要依据。在一个构件中，各种钢筋都用符号表示其种类，并注明钢筋的根数、直径、级别等。

2.2 混合结构施工图 • ② 钢筋编号 • 构件中所配置的钢筋一般规格、级别、尺寸、大小不相同，为了有所区别，不同钢筋采用不同的编号表示。编号应用阿拉伯数字按顺序编写并将数字写在圆圈内，圆圈用直径为6 mm细实线绘制，并用引出线指向被编号的钢筋。同时，在引出线的水平线段上，应标注出所指钢筋的根数、级别、直径。对于箍筋，可以不标注根数，在等间距符号@后边标出间距大小，具体表示方法见图2.11。图2.11 钢筋的表示方法

2.2 混合结构施工图 • ③ 钢筋表 • 在钢筋混凝土构件详图中，除绘制模板图、配筋图外，有时还需要配有一个钢筋用量表，在预算和工程备料中用，如表2.5所示。在表中需标明钢筋编号、直径、钢筋简图、钢筋长度、根数、总长度、总重量等。表2.5 钢筋用量表

2.2 混合结构施工图 图2.12 梁配筋图

2.2 混合结构施工图 • 2.2.2.5 楼梯结构详图 • 楼梯结构详图由楼梯结构平面图和楼梯结构剖面图组成。 • （1）楼梯结构平面图主要表明楼梯各构件(如楼梯梁、梯段板、平台板等)的平面布置、代号、尺寸大小，平台板的配筋及结构标高。 • （2）楼梯结构剖面图主要表明构件的竖向布置与构造，梯段板和楼梯梁的配筋，截面尺寸等。

2.2 混合结构施工图 图2.13 楼梯配筋

2.2 混合结构施工图 图2.14 梯段板配筋图
